Поменять помпу на ваз 2109: Замена помпы на ВАЗ 2109 своими руками: что для этого необходимо и признаки изношенного водяного насоса (видео)

10 июня, 2023 by admin

Замена помпы на ВАЗ 2109 своими руками: что для этого необходимо и признаки изношенного водяного насоса (видео)

Содержание:

1. Признаки износа
2. Необходимый инструмент
3. Процесс замены помпы
4. Обратная сборка

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Из самых часто возникающих проблем с этой системой является порыв или соскакивание патрубков и течь радиатора. Реже, но тоже бывает заклинивание термостата в одном положении, неисправность температурного датчика, и выход из строя помпы.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Положительным фактом в конструкции силовой установки данного авто является то, что данный элемент является внешним оборудованием, поэтому замена помпы ВАЗ-2109 — операция не особо сложная и не требует значительной разборки мотора. Практически никакие другие элементы силового агрегата, к примеру, карбюратор или генератор – не затрагиваются.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

1. Ключи рожковые и накидные на «10» и «17»;
2. Головки с воротками тех же размеров;
3. Мощная плоская отвертка;
4. Нож;
5. Емкость для слива рабочей жидкости;
6. Ветоши;
7. Герметик;
8. Домкрат;
9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб. Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:

 Загрузка …

Замена водяного насоса (Помпы) на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Помпа – назвали её в народе так, на самом деле это водяной насос благодаря которому охлаждающая жидкость (Будем кратко называть её ОЖ) бегает по системе охлаждения и охлаждает движок, при выходе помпы из строя жидкость циркулировать всё же не перестанет но появиться маленький нюанс, она будет звенеть и всё это происходить до тех пор будет, пока помпу Вы не смените на автомобиле, но если Вы проигнорируете этот звук и будете ездить с ним и дальше, то в скорем времени подшипник у помпы (Когда он изнашивается и появляется этот характерный звук) попросту заклинит и она резко встанет колом (При работе двигателя это конечно же произойдёт), а так как помпа связана механизмом ГРМ, то и ремень порвётся (Если на Вашем автомобиле загибает клапана, то готовьтесь к дорогостоящему ремонту).

Примечание!
Для замены водяного насоса, запаситесь заранее рядом инструментов, а именно: Ключами всевозможными, отвёртками, ну пустыми ёмкостями для сливания охлаждающей жидкости с двигателя автомобиля, по возможности новым хорошим натяжным роликом ещё запаситесь, потому что он всё равно сниматься будет и если он долго уже у Вас не менялся и под заедать начал, то поставите вместо него новый, рабочий ролик!

Краткое содержание:

• Замена водяного насоса
• Дополнительный видео-ролик

Где находится водяной насос?

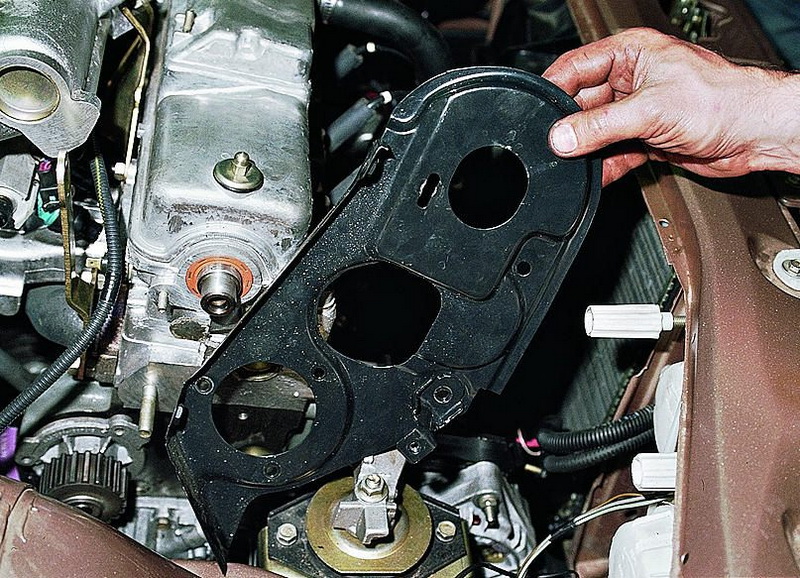

Он скрыт под крышкой ГРМ (см. маленькое фото она указана синей стрелкой), её конечно же снять придётся, чтобы увидеть водяной насос и тем более для того чтобы сменить его, снимается она очень легко, достаточно будет всего лишь три болта небольших выкрутить которые по бокам (Там две гайки) и в середине (Там одна гайка), крепят крышку, а когда она снята будет, сразу найдите водяной насос (Указана красной стрелкой) и переходите к его проверки (Об том как его проверить, читайте чуть ниже).

Когда нужно менять водяной насос?
Если Вы услышали посторонние звуки в двигателе, то первым делом поймите откуда они идут, для этого конечно же открыть капот придётся и прислушаться, если звуки слышны через крышку механизма ГРМ, то первым делом заглушите двигатель (Это обязательно, а то за шкивы ещё заденете крышкой) и снимите эту крышку, когда она снята будет, заведите автомобиль и прислушайтесь, если звук идёт именно от водяного насоса, то значит подшипник вышел у него из строя и водяной насос нуждается в замене, затем заглушите мотор и руками покачайте помпу (Шкив её), люфта у неё быть не должно, она прочно стоять должна, если он есть то помпа нуждается в замене (Кстати этот люфт лечиться подтяжкой стопорного винта который на помпе расположен, более подробно смотрите на фото под цифрой 2), ну и в завершение дренажное отверстие осмотрите (см. фото 1, оно стрелкой указано) через него не должно вытекать не капли охлаждающей жидкости, если вдруг она течёт, то опять же помпа не исправна и её необходимо заменить на новую.

Примечание!
Когда ремень ГРМ снят с верхних шкивов будет, не в коем случае не проворачивайте шкивы, а то нарушите фазы газораспределения (Их в принципе и поставить можно, но лучше не трогайте, а ставятся они по меткам, более подробней об этих метках Вы узнаете когда прочтёте одну из статей, на которую в этой статье дана ссылка), ну даже если фазы газораспределения можно заново выставить, это не значит что шкив крутить всё же можно, просто есть некоторые движки (Они на девятки ставились), которые загибают клапана, так вот если вы шкив резко крутанёте на снятом ремне ГРМ, то клапана чуть-чуть деформируются, а это уже в круглую сумму выйдет!

Снятие:
Помпа меняется не легко, если же есть навык то всё просто, если его нет, то скорее всего даже и не одним днём замену выполнять будете, в общём начнём, сперва скинуть клемму минус нужно будет и потом слить ОЖ с двигателя (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ», а о том как скинуть клемму минус, читайте в статье: «Замена аккумулятора на автомобиле»), когда эта операция будет проделана, снимите ремень ГРМ с натяжного ролика а потом и сам ролик с автомобиля (Как снять ролик, Вы найдёте в статье под названием: «Замена натяжного ролика»), следом шестерню распредвала снимите (Как это сделать, читайте «здесь») и выкрутите несколько болтов и гаек (Их около пяти, все они на фото ниже показаны) которые крепят заднюю крышку и после чего её от основания отделите, чтобы доступ к помпе был (По другому её никак не вынуть), а как только доступ появиться, отвёрткой выньте помпу подцепив для этого её шкив как это показано на маленьком фото.

Примечание!
Если помпа вынется, но кузов мешать будет или ещё что то (Вынуть Вы её полностью не можете к примеру), то в этом случае попросите помощника отвести чутка двигатель, для этого пусть он просто возьмётся за удобное место (Оно обязательно из металла должно быть выполнена) и применив силу, наклонит двигатель в нужную сторону, а Вы в это время помпу вытащите из отверстия в двигателе автомобиля!

Установка:
Новая помпа ставиться в обратном порядке снятию, перед тем как её купить обязательно маркировку сравните со старой, мы Вам рекомендуем точно такую же брать и про прокладку не забудьте которая между помпой и двигателем стоит (см. маленькое фото), обязательно посмотрите на то место где помпа к двигателю прилегала, если там останутся кусочки этой прокладки, то Вы их отвёрткой со скоблите и новую прокладку купите, положив её вместо старой на помпу.

Примечание!
Когда помпу покупать будете, рекомендуем брать ту на которой крыльчатка выполнена не из пластика а из металла, посмотрите самое верхнее фото в этой статье на нём отчётливо видна крыльчатки и отчётливо видно что она выполнена из металла и кстати, если вдруг заметите что крыльчатка поменяла свой цвет (Ржаветь например начала), то и в этом случае помпу смените новой, при установки, учтите что маркировка вверх должна быть направлена (см.

Дополнительный видео-ролик:
Более подробно и наглядно увидеть процесс замены водяного насоса, Вы можете в ролике ниже:

, отзывы. Замена помпы ВАЗ-2109 своими руками

Замена помпы ВАЗ 2109 каждые 90 тыс.км. Это гарантированный ресурс при условии, что он эксплуатируется в штатном режиме, а система охлаждения заправлена ​​антифризом. Дело в том, что антифриз содержит присадки, он густой и плотный, следовательно, это смазка подшипников насоса. Но обо всем по порядку, надо сначала определиться, как часто нужно производить замену. Потому что вы знаете, что потребуется, чтобы слить всю жидкость из системы. А это занятие не из приятных.

Вопрос: когда менять помпу?

Разумеется, об экстренной замене разговор не идет. Случаи разные, мог корпус помпы треснуть или сальник с завода или женился слишком перетянул ремень ГРМ, отчего сломался подшипник. Сейчас это была бы нормальная, стандартная ситуация. Своевременное обслуживание, качественные запчасти, обслуживание не сложное. При этом замену водяной помпы 2109 следует проводить каждые 90 тысяч пробега.

Теперь обратите внимание, что ремень ГРМ подлежит замене каждые 60 тысяч. Но это при условии, что автомобиль имеет возраст менее семи лет. К сожалению, этих молодых найнеров нет, они сняты с производства. Поэтому рекомендуется сократить пробег до 45-50 тысяч. Поэтому помпу следует менять через один ремешок.

Замена антифриза

Теперь об антифризе следует сказать несколько слов. Его присадки испаряются или приходят в негодность примерно через два года эксплуатации автомобиля в среднем режиме. А в год средний автомобиль проезжает около 35-40 тысяч. При условии ежедневного использования транспорта. Это значит, что при 80 тысячах нужно заменить антифриз. Часто вы наблюдаете эту закономерность? Поэтому при каждой замене помпы рекомендуется заливать свежий антифриз. А в лучшем случае – промывка всей системы и продувка сжатым воздухом. Для промывки нужно использовать чистую воду и специальную жидкость. Его можно приобрести в любом магазине автозапчастей.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Возможные повреждения помпы

Так что же может случиться с такой помпой жидкости, по какой причине требуется замена помпы ВАЗ 2109? Если посмотреть отзывы водителей, то оказывается, что трещины на корпусе появляются, но не очень часто. Это такая поломка, которая бывает только с оригинальной заводской секундой. Чтобы не попасть на него, внимательно осмотрите насос перед покупкой. Дело в том, что многие магазины не принимают товар обратно, даже если вы этого не пытались.

Часто происходит разрушение подшипника насоса. Намазал его антифризом, так при эксплуатации автомобиля залитая в систему вода начинается сильнейший износ шаровых и обойм. Также подшипник разрушается в случае сильного натяжения ремня ГРМ. Потому что он приводится в действие насосом. Часто изнашивается сальник, препятствующий попаданию антифриза из системы на ротор насоса. Редко бывает разрушение крыльчатки. Этот механизм, который так вреден.

Чего ожидать от повреждения насоса?

Что может произойти в случае неисправности жидкостного насоса? Во-первых, при практически любом повреждении насоса будет утечка жидкости. Сначала начнется медленное ведение мяча, но по мере износа давление будет увеличиваться. Но не стоит об этом грустить, исправит ситуацию замена помпы ВАЗ 2109, цена которой 700-900 рублей. В комплект также входит прокладка и три болта крепления.

А вот разрушение подшипника, например течь может и не появиться, но можно наблюдать другое явление, которое поставит вас в тупик. Ремень ГРМ начнет стираться снаружи. И останется тонкий край. Происходит это по той причине, что шкив помпы начинает смещаться в сторону, проскальзывает ремень. последний начинает тереться о натяжной шкив, который постепенно разрушает.

Как снять насос

Перед началом работы обязательно дайте двигателю остыть. Во-первых, легче слить жидкость из системы. Во-вторых, удобнее работать в двигателе. Конечно, если ремонт производится в сильный мороз, чтобы не охлаждать мотор. Затем перелили жидкость в емкость. Два отверстия для слива – на блоке двигателя и внизу радиатора. Не исключено, что часть антифриза выльется, поэтому необходимо небольшое количество заливки. Постарайтесь заранее запастись всем необходимым материалом, чтобы быстрее пройти замену помпы ВАЗ 2109.. Инжекторная или карбюраторная на основе системы впрыска независимо от перекачиваемой жидкости в обоих случаях одинакова.

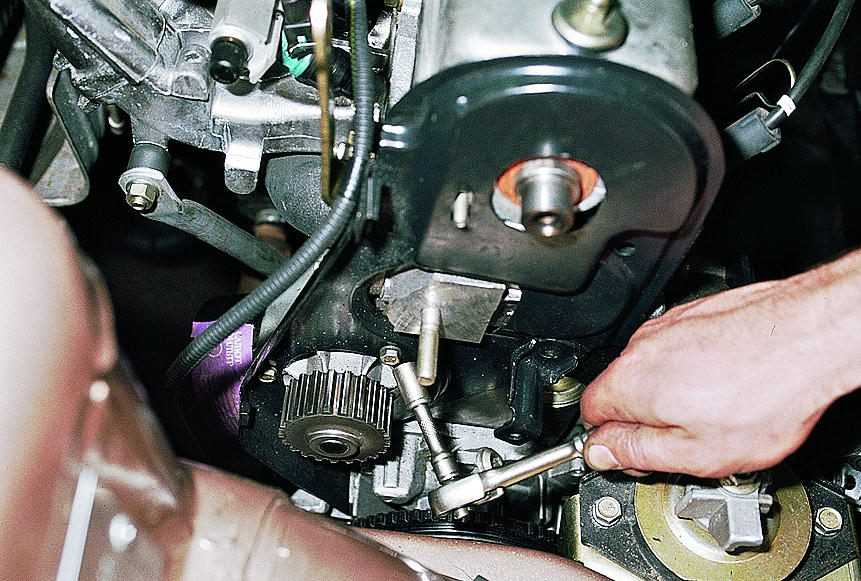

Теперь нужно открутить три болта, которые держали застежку пластиковой крышки. И открывается прекрасный вид на привод ГРМ. Не щадя скручиваем натяжной ролик и снимаем ремень. Вот и все, теперь можно запускать насос. Он крепится тремя болтами с шляпкой на 10. При необходимости предварительно зачистите поверхность. Отверните болты, просто снять корпус помпы не получится. Вам понадобится плоская отвертка, чтобы выдавить его из блока цилиндров. он довольно прочно сидит в канавке.

Установка нового насоса

Перед установкой тщательно очистите поверхность на блоке, которая соприкасается с насосом. Избавьтесь от остатков старой прокладки. Теперь, чтобы сделать ремонт максимально качественно, возьмите герметик и нанесите его тонким слоем на поверхность прокладки. Сразу не ждите 1-2 минуты. После этого установите прокладку на насос, совместив отверстия. Все, теперь собираем корпус помпы, при необходимости постучите молотком по деревянной проставке.

Готово, теперь вы можете свободно установить болты и затянуть их вручную. На герметичность лучше потратить 15-20 минут, чтобы герметик начал схватываться. Вот и весь ремонт, осталось только проверить состояние всех патрубков подключения системы, при необходимости заменить их. И можно смело заливать жидкость в расширительный бачок. Также стоит отметить, что замена сальникового уплотнения помпы 2109 может не дать желаемого результата. Да, течь устранена, но в скором времени может сломаться подшипник. Чтобы не делать двойную работу, проще просто поставить новый насос.

БЫТЬ: https://tostpost.com/be/a-tamab-l/32392-zamena-pompy-vaz-2109-cana-vodguk-zamena-pompy-vaz-2109-sva-m-rukam.html

Германия: https://tostpost.com/de/autos/33000-ersatz-pumpe-vaz-2109-preis-bewertungen-ersatz-pumpe-vaz-2109-mit-den-.html

ES: https://tostpost.com/es/coches/33228-sustituci-n-de-la-bomba-de-vaz-2109-el-precio-los-clientes-sustituci-n.html

КК: https://tostpost.com/kk/avtomobil-der/32065-pompany-auystyru-vaz-2109-ba-a-syn-p-k-rler-pompany-auystyru-vaz-2109-.html

PL: https://tostpost.com/pl/samochody/31384-wymiana-pompy-vaz-2109-cena-opinie-wymiana-pompy-vaz-2109-w-asnymi-r-k.html

ПТ: https://tostpost. com/pt/carros/31411-substitui-o-da-bomba-de-prot-es-vaz-2109-pre-o-para-o-viajante-substit.html

TR: https://tostpost.com/tr/arabalar/34669-yedek-pompa-vaz-2109-fiyat-de-erlendirme-yedek-pompa-vaz-2109-kendi-el.html

Великобритания: https://tostpost.com/uk/avtomob-l/31470-zam-na-pompi-vaz-2109-c-na-v-dguki-zam-na-pompi-vaz-2109-svo-mi-rukami.html

Инжектор в рабочем состоянии. Замена и проверка

Необходимо будет учесть особенности, которыми обладает бензонасос ВАЗ 2109. Форсунка если в системе впрыска топлива, то электронасос. Его применение связано с необходимостью управления топливом в камерах сгорания. Но, как известно, бензин сначала поступает на специальную рампу, в которой смешивается с воздухом в определенной пропорции (14 к 1). В нем поддерживается постоянное давление, при котором смесь подается в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливно-воздушную смесь в мельчайшие капельки. По сути, в камере сгорания воспламеняется туман, в котором бензин находится во взвешенном состоянии.

Принцип работы топливного насоса

В системе подачи топлива нет ничего сложного. Обычный насос, который приводится в движение ротором электродвигателя. Для защиты всей топливной системы от попадания мелких частиц используется фильтр. Но на этом возможности не заканчиваются, ведь стоит отметить, что необходимо поддерживать давление в рампе на одном уровне. Бензонасос ВАЗ 2109 (инжектор без него просто не может работать) при условии, что он будет постоянно качать бензин, будет повышать давление все выше и выше. И от этого работа системы будет нарушена.

Поэтому необходимо провести регулировку давления. Для этого используется специальное устройство, которое называется регулятором давления. Он установлен в топливной рампе, соединен с трубопроводом, служащим для сброса лишнего топлива в бак. При включении зажигания опрашивается датчик давления в рампе, после чего включается привод бензонасоса. После того, как давление в рампе поднялось до необходимого значения, топливный насос отключается. Поэтому он не работает постоянно.

Как снять бензонасос

Находится под задним сиденьем бензонасоса ВАЗ 2109. Инжектор подразумевает его установку непосредственно в баке. Дело в том, что насос погружной. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает за счет того, что поплавок перемещает ползунок на переменном сопротивлении. При этом изменяется ток в цепи питания. Количество сдачи определяется количеством бензина, оставшегося в баке. Для снятия помпы необходимо использовать пассатижи, отвертку и ключ на 8.

Возможно, что причиной отсутствия подачи топлива является неработающее реле бензонасоса ВАЗ 2109. Оно есть в составе форсунки, а также предохранитель, который легко мог сгореть. Перед началом работы тщательно очистите всю крышку, чтобы пыль после снятия не попала внутрь бака. Затем с помощью отвертки ослабьте хомуты, которыми стягиваются шланги. Удалите их, если у вас не получается их руками, то попробуйте аккуратно сжать их пассатижами и прокрутить. Затем с помощью ключа на 8 откручиваем все гайки крепления крышки к корпусу бака. Обратите внимание на то, что есть шайбы. Не теряйте их. Вот и все, теперь помпу можно смело снимать для замены или ремонта.

Проверка работы насоса

Проверить легко даже без наличия специальных приспособлений для бензонасоса ВАЗ 2109. Форсунка не может работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно соединить его клеммы с аккумулятором. Если боитесь, то в разрыв одного провода воткните лампу накаливания. Он поможет определить исправность обмотки двигателя. Обратите внимание, что фильтр должен быть максимально чистым. Если он забит, то меняйте его. В противном случае насос не сможет создать нужное давление.

Установка насоса

Обратите внимание на состояние проводов при замене бензонасоса ВАЗ 2109.
