Принцип действия и признаки неисправности регулятора холостого хода ВАЗ

Главная   Полезная информация   Принцип действия и признаки неисправности регулятора холостого хода ВАЗ

Регулятор холостого хода является важным устройством современного автомобиля, отвечающим за стабильную работу двигателя на минимальных оборотах. Неисправность данного устройства проявляется в плавающем числе оборотов двигателя и его частыми остановками. Своевременный контроль состояния регулятора холостого хода обеспечит Вам надежную работу автомобиля.

Для нормального функционирования автомобиля нужна слаженная работа всех его устройств, поскольку выход из строя даже какой-либо единичной детали ведет к последующей каскадной разбалансировке всей системы и может впоследствии привести к серьезной аварии.

Назначение и конструкция регулятора холостого хода ВАЗ

Неисправность регулятора холостого хода не позволит автомобилю полноценно продолжать движение. При нормальной штатной работе двигатель глохнет только после выключения зажигания водителем с помощью ключа. В случае остановки автомобиля при включенном моторе он должен продолжать работать на минимальных оборотах, или, как принято говорить, на холостом ходу. Именно регулятор холостого хода и обеспечивает стабильные обороты двигателя во время стоянки, поэтому его неисправность будет приводить к тому, что автомобиль будет глохнуть, как только будет отпускаться педаль газа.

Регулятор холостого хода располагается на дроссельной заслонке рядом с датчиком положения. Корпус регулятора имеет цилиндрическую форму с крепежным фланцем, прилегающим к телу дроссельной заслонки и фиксирующийся с помощью двух или трех винтов в зависимости от модификации. В передней части устройства расположен шток, с помощью которого и происходит регулирование работы мотора. В задней части корпуса оборудованы электрические разъемы, посредством которых электронный блок управления контролирует и руководит регулятором. Число оборотов двигателя задается электронной системой автоматически и меняется в зависимости от условий работы силового агрегата.

• Регулятор холостого хода ВАЗ-2112 КЗТА

  1 500 ₽


• Регулятор холостого хода ВАЗ-21203, 2123 КЗТА

  1 680 ₽

• Регулятор холостого хода ВАЗ-21203,2123 ПЕКАР

  710 ₽


• Регулятор холостого хода ВАЗ-2112 ПЕКАР

  670 ₽


• Регулятор холостого хода ВАЗ-21203,2123 CARTRONIC

  485 ₽


• Регулятор холостого хода ВАЗ-2112 АВТОТРЕЙД

  550 ₽


Принцип действия регулятора холостого хода ВАЗ

В техническую задачу регулятора холостого хода входит изменение площади сечения канала дополнительной подкачки воздуха без участия дроссельной заслонки, что приводит к изменению частоты вращения коленвала на холостом ходу. Поступательное движение регулирующей иглы достигается путем преобразования вращения якоря с помощью червячной передачи. При перекрытии канала доступ воздуха уменьшается, и обороты снижаются, при обратном движении штока происходит обратный процесс. Всего движение штока рассчитано на 250 шагов. Нулевой шаг или исходная позиция соответствует полностью выдвинутой игле и перекрытому отверстию. В зависимости от степени прогрева двигателя и его стабильной работы электронный контроллер регулирует количество шагов, обеспечивая надежную работу при любых условиях. Вручную влиять на работу регулятора холостого хода невозможно, программа управления закладывается в контроллер при производстве и может быть перепрошита только в специализированных мастерских.

Регулятор холостого хода отвечает только за объем подаваемого воздуха, предельное количество которого в дальнейшем контролирует датчик расхода воздуха, управляющий также подачей в двигатель соответствующего количества бензина.

Признаки неисправности регулятора

Регулятор ВАЗа не оборудуется системой самодиагностики, поэтому бортовой компьютер не может отследить неисправность в случае ее возникновения.

При поломке регулятора симптомы поведения двигателя автомобиля следующие:

• Глохнет мотор, холостые обороты не держатся;
• Обороты двигателя «плавают», то есть, самопроизвольно увеличиваются и уменьшаются;
• При запуске «на холодную» отсутствуют высокие обороты первичного прогревания;
• При снятии или переключении передач на КПП двигатель глохнет.

Если при работе двигателя есть подобные симптомы и при этом не горит лампочка «CHECK ENGINE», то с большой вероятностью можно утверждать, что существует неисправность в регуляторе холостого хода.

К сожалению, без снятия самого устройства невозможно определить, насколько серьезна поломка, и обойдется ли все мелким ремонтом, чисткой регулятора или придется приобретать полностью новый механизм.

На сайте представлены образцы регуляторов холостого хода ВАЗ от нескольких как отечественных, так и иностранных производителей. Вариативность цены представленных товаров позволит Вам подобрать регулятор, идеально подходящий по соотношению цена-качество.

Как определить неисправность РХХ ВАЗ-2110: признаки

Каждый автомобиль без исключения нуждается в своевременном обслуживании. Это вполне нормально, потому как различные узлы обладают определенными эксплуатационными свойствами. А поломка какого-либо устройства доставляет водителю массу неудобств.

Однако не стоит сразу же опускать руки. Каждая неисправность может быть устранена, если применить правильный подход. Таким образом, будет достаточно легко объяснить причины каждой поломки.

Одной из таких неприятностей, которая мешает водителю нормально ездить на ВАЗ-2110, является поломка датчика холостого хода (ДХХ или РХХ).

Содержание

Немного теории

Датчик – это элемент, который относится к категории измерительных приборов. В основном такой узел используется для анализа, обработки и конвертации поступающей информации с последующим выводом на отображающее табло.

Среди автовладельцев датчик холостого хода именуется сокращением РХХ. Это одна из самых важных деталей в ДВС, которая отвечает за стабильную работу транспортного средства.

Этот регулятор является исполнительным прибором, и выявить неполадки в его работе нелегко. Все это обусловлено тем, что в машинах марки ВАЗ отсутствует самодиагностика. Например, при поломке РХХ ошибка «check engine» не появится.

Читайте также: Что делать, если печка ВАЗ-2110 дует холодным воздухом

Как работает РХХ

Функциональный узел осуществляет регулировку объема подаваемого воздуха в мотор, когда дроссельная заслонка находится в закрытом состоянии. Это нужно для обеспечения автоматизированного регулирования оборотов мотора на холостом ходу.

Датчик также участвует в процессе прогрева ДВС до рабочей температуры в холодную погоду. Диапазон работы РХХ от -40 до +130 градусов.

Когда включается зажигание в машине, шток на регуляторе выдвигается до упора и упирается в калибровочное место дроссельного патрубка. РХХ подсчитывает шаги, и клапан возвращается обратно.

На включенном моторе при увеличении/уменьшении шагов осуществляется изменение количества проходящих воздушных масс. В мотор подается нужное количество воздушной массы, что позволит обеспечить нормальную работу на холостых оборотах.

РХХ на ВАЗ-2110 обладает малыми размерами и состоит из трех узлов:

1. Шаговый мотор.
2. Пружины и штока.
3. Игла конусообразного вида.

Устройство закрепляется на корпусе дроссельного узла при помощи двух нарезных винтов.

Какие могут быть неисправности датчика

Поломки в функционировании регулятора доставляют большое количество проблем автовладельцу. Соответственно, длительное игнорирование проблемы может спровоцировать ДТП. Поэтому не стоит пренебрегать собственной безопасностью и желательно выявить неисправность на ранних этапах.

Сигналы неисправного регулятора:

1. Обороты двигателя постоянно «гуляют». Можно заметить внезапное увеличение/уменьшение этого показателя.
2. При холодном запуске мотора не происходит повышения оборотов.
3. При включении дополнительных электроприборов (фары, печка и др.) заметно снижаются обороты на ХХ.
4. ДВС останавливается на холостых оборотах и при включении передачи.

На практике есть и иные признаки неисправностей РХХ, но чтобы не ошибиться и не перепутать неисправность датчика с иными поломками, важно знать, как проверяется рассматриваемый узел.

Проверка исправности РХХ

Первоначально поставьте автомобиль на ручник и положите под колеса противооткаты. Далее получите доступ до устройства, отсоедините его от колодки питающих проводов. Следующим шагом проверьте напряжение при помощи обычного вольтметра. Проверяемые контакты: минус ДВС и плюс на контакты колодки проводов A, D.

Для правильной проверки включите зажигание и оцените информацию, которую вы получили. Напряжение на приборе должно быть не более 12 Вольт. Если показатель меньше, тогда возможны проблемы с АКБ. Если напряжения вовсе нет, тогда нужно проверить электронный блок управления и всю цепь полностью.

Далее проводите осмотр при включенном зажигании. Проверьте выводы А:В, С:D. Оптимальным сопротивлением должно быть около 53 Ом. При демонтированном датчике и включенном зажигании если к нему подключить питающую колодку, то конусная игла должна сдвинуться. Если ничего подобного не произошло – узел неисправен.

В ином случае неисправность кроется в работе регулятора, но не стоит паниковать и сразу ехать на станцию техобслуживания. Провести замену рассматриваемого узла или его чистку можно самостоятельно.

Чистка или замена РХХ на ВАЗ-2110

Обслуживание регулятора – это дело достаточно простое, не требующее от автомобилиста больших знаний и умений.

Изначально купите очиститель для карбюратора и можно приступать к делу.

1. Отсоедините колодку проводов от датчика.
2. Открутите два крепления, чтобы снять узел.
3. Если это необходимо, полностью почистите устройство от грязи на конусной игле и пружине.
4. Не обходите стороной посадочное место на дроссельном узле, его тоже нужно почистить. По завершении процедуры ставьте все на свои места.
5. Если после проведенных очистных мероприятий ничего не изменилось, все симптомы поломок остались, тогда лучшим выходом будет обычная замена регулятора.

Процесс замены датчика также достаточно прост:

1. Отключите питание от аккумулятора.
2. Отсоедините питающую колодку от регулятора.
3. Открутите крепящие винты и демонтируйте датчик.
4. Установка нового устройства происходит в обратном порядке.

Читайте также: Почему не включается на ВАЗ-2110 вентилятор инжектор

Подводя итог статьи, отметим, что регулятор холостого хода при несвоевременном обслуживании может доставить массу хлопот автовладельцу. Поэтому при выявлении малейших признаков поломки данного узла мы рекомендуем вам как можно скорее провести профилактику или полную замену датчика. В противном случае поломки этого элемента могут грозить самыми непредвиденными ситуациями во время поездки.

Как вам статья?

Расположение датчика холостого хода

Датчик холостого хода(dxx), но правильнее называть «регулятор холостого хода» (pxx) предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конической иглой.

Где находится

Датчик холостого хода расположен на корпусе дроссельной заслонки. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. DHX крепится двумя винтами. Также установлено, что датчик посажен на лак.

Как проверить

Существует несколько способов проверки датчика. Первый — проверка мультиметром. Вам нужно выключить зажигание. Отсоедините тестовый блок от регулятора. Для этого отсоедините разъем блока. А затем с помощью мультиметра проверяется целостность обмоток РХХ. В инструкции по использованию мультиметра описаны все необходимые действия.

Второй способ. Проверка самодельным тестером. Не на всех автомобилях можно проверить РХХ мультиметром. Например, у автомобилей с инжекторной системой это сложно проверить и показания, скорее всего, будут неточными. Основная неисправность регулятора – закоксовывание. Если винтовая пара закоксована, то узел начинает периодически заедать, а значит двигатель будет работать неравномерно в режиме холостого хода.

Есть специальные тестеры для проверки РХХ, но их покупка стоит недешево. А зачем покупать. Такой тестер вполне реально сделать своими руками. Берется обычный трансформатор, работающий от напряжения 6 вольт. Это напряжение подается зарядным устройством мобильного телефона. Для справки — переменный ток. Таким простым тестером можно протестировать прямой и обратный ход РХХ.

Индикатором работоспособности узла будет свет лампочки. Если шток заклинило внутри регулятора, то лампочка будет яркой. Вам нужно либо почистить блок, либо заменить его. Если свет тусклый, значит все в порядке — РХХ работает.

Замена

После выключения зажигания отсоедините разъем регулятора.

С помощью отвертки Phillips открутите два винта, крепящих регулятор к дроссельному узлу.

Для наглядности эта операция выполняется на демонтированном дроссельном узле.

Снимаем регулятор холостого хода ВАЗ 2112.

Перед установкой регулятора очищаем седло клапана, воздушный канал и поверхность под уплотнительным кольцом регулятора в трубе.

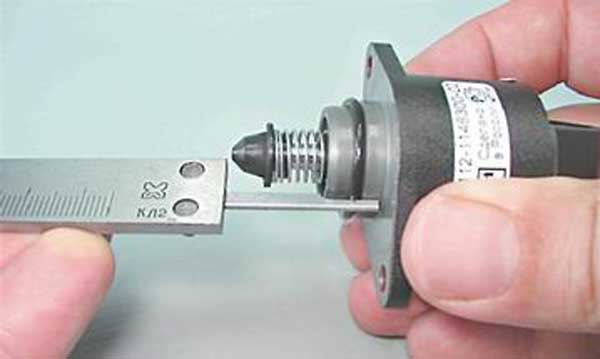

При установке нового регулятора расстояние между концом иглы клапана и монтажным фланцем должно быть не более 23 мм.

Перед установкой смажьте уплотнительное кольцо регулятора моторным маслом. Момент затяжки винтов крепления регулятора 3–4 Н·м.

Симптомы

Следующие симптомы могут свидетельствовать о неисправности датчика холостого хода:

«Плавающие» обороты двигателя на холостом ходу.

Плохой пуск ДВС даже при нажатой педали газа. Часто это является причиной того, что игла датчика перекрывает канал.

При прогреве автомобиля обороты двигателя не увеличиваются.

Внезапная остановка двигателя на нейтральной передаче.

Заметное падение скорости после включения энергопотребителей типа печки, кондиционера, фар и магнитолы.

Перечисляя признаки неисправности датчика холостого хода, следует отметить, что такие «симптомы» могут быть спровоцированы и другими устройствами (например, топливным фильтром или свечами), которые связаны с системой подачи топлива. Поэтому, прежде чем менять датчик холостого хода, его необходимо продиагностировать на предмет правильности работы ряда других важных деталей. Только убедившись в неисправности DHX, можно приступать к его замене. В противном случае вся работа не принесет желаемого результата.

Водители, сталкивающиеся с такими симптомами, как неконтролируемое повышение или понижение оборотов, остановка двигателя сразу после переключения передачи, часто интересуются, как проверить датчик холостого хода на его работоспособность, так как в этом случае проблема, скорее всего, в это.

Процесс проверки

Перед тем, как проверить датчик холостого хода на ВАЗ 2114, сначала необходимо обзавестись тестером. Далее выполняем следующие действия:
1. Определяем местонахождение датчика и отсоединяем блок с подсоединенными к нему проводами. Возможно, потребуется отвинтить два крепления дроссельной заслонки по направлению к ресиверу и отодвинуть узел от конца ресивера примерно на 1 см.
2. Перед тем, как проверить РХХ ВАЗ 2114, необходимо измерить уровень электрического напряжения, находится ли он в соответствующих рамках. Для этого используем вольтметр, подключаем минусовую колодку к массе (двигатель) и клеммам А и D. Если после включения зажигания уровень напряжения на вольтметре ниже 12 В, значит причина неисправности неисправность – это разряженный аккумулятор или неработающая цепь питания.
3. После проверки цепи, выключив зажигание, узнаем, как проверить непосредственно датчик холостого хода ВАЗ 2110. Клеммы тестера нужно соединить попарно с клеммами А и В, затем С и D. Стандартное сопротивление 53 Ом, с ним проверяем. Далее, следуя инструкции, как проверить РХХ ВАЗ 2110, проверяем пары А и С, затем В и D, сопротивление в которых должно стремиться к бесконечности. Если полученные значения отличаются, датчик необходимо заменить.
Есть еще вариант, как проверить РХХ, что потребует его полного извлечения. Соединив с ним блок, слегка надавливаем на кончик иглы. Если после включения зажигания вы не чувствуете легкого укола, датчик неисправен.

— Это устройство системы управления двигателем, служащее для стабилизации оборотов холостого хода. Датчик представляет собой шаговый двигатель с подпружиненной конической иглой. За счет изменения диаметра дополнительного воздушного канала необходимое количество воздуха поступает в двигатель в обход закрытой дроссельной заслонки.

Если машина глохнет при выключении передачи, нет повышенных оборотов при запуске двигателя и наблюдаются другие симптомы, то датчик нужно проверить.

Как проверить датчик холостого хода:

Для выполнения данной работы Вам потребуется:

• Мультиметр (режим измерения сопротивления и напряжения)
• Провода.

Рабочий процесс:

1. Подготавливаем автомобиль согласно технической документации к выполнению работ.

2. Освобождаем хомут колодки жгута проводов, отсоединяем колодку от регулятора холостого хода.

3. Подключаем «минус» вольтметра к «массе двигателя».

4. Включите зажигание, измерьте напряжение на клеммах А и D жгута проводов.

Напряжение должно быть не менее 12 В. Если оно значительно меньше или совсем отсутствует, то возможно или неисправна цепь питания датчика холостого хода, также возможно неисправен блок управления двигателем .

Если на вашей Лада Приора появились «плавающие» обороты, то вам обязательно нужно проверить датчик холостого хода. Среди всех проблем с двигателем неправильный холостой ход может возникать в следующих случаях:

1. В момент переключения передач двигатель глохнет.
2. Скорость двигателя будет автоматически увеличиваться или уменьшаться.
3. При остановке автомобиля с работающим двигателем обороты резко падают.

Все эти симптомы указывают на неисправность датчика холостого хода. Но прежде чем приступить к его ремонту, нужно точно знать, где он находится и как выглядит.

Расположение

Реле холостого хода на всех трех версиях Priora расположено рядом с дроссельным узлом и крепится двумя маленькими болтами.

Датчик холостого хода легко узнать по подсоединенной к нему колодке проводов и своеобразной форме.

Диагностика

Сложность диагностики заключается в том, что привычная многим неправильная работа датчика холостого хода на приборной панели не появится — проверьте двигатель, так как он не контролируется ЭБУ.

Проверка цепи

Перед проверкой цепи заранее подготовьте мультиметр и настройте его на работу. Далее открываем капот и отключаем питание от регулятора холостого хода. Затем на мультиметре необходимо установить режим работы вольтметра. Черный щуп необходимо подключить к «массе» автомобиля, а красный – по очереди ко всем клеммам на колодке.

С помощью второго человека заводим двигатель и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт. Если мультиметр показывает значение, которое значительно ниже ожидаемого, причину нужно искать в аккумуляторе, а при полном отсутствии напряжения — в проводке или в блоке управления двигателем. Если при проверке выяснилось, что схема исправна, можно ориентироваться на датчик.

Проверка РХХ

При проверке датчика мультиметр необходимо перевести в режим проверки сопротивления. Далее, независимо от полярности, нужно подключить щупы к клеммам А и В, затем к С и D. Сопротивление на исправном датчике должно быть в пределах 53 Ом.

После этого необходимо подключить щуп ко всем клеммам по очереди. Мультиметр должен показывать «бесконечность» во всех вариантах подключения.

Если показания прибора были ненормальными, датчик холостого хода можно почистить или заменить на новый.

Подготовка к очистке датчика холостого хода

Для того, чтобы почистить РХХ, нужно заранее подготовить небольшой набор инструментов и материалов, которые понадобятся в процессе работы: маленькая крестовая отвертка, аэрозольная жидкость, ветошь и карбюратор очиститель.

После того, как все необходимое для работы подготовлено, нужно отключить автомобиль от аккумулятора. Далее следует найти РХХ, расположенный на дроссельном узле, с помощью небольшой отвертки открутить два фиксирующих винта.

Очистка РХХ

Поместите датчик холостого хода на чистую тряпку и распылите на иглу чистящую жидкость из аэрозольного баллончика. При распылении будьте осторожны, чтобы жидкость не попала под пружину. Если это произойдет, необходимо будет продуть датчик под высоким давлением, но эта процедура не даст гарантии корректной работы РХХ. Далее протрите иглу чистым куском ткани и дождитесь полного высыхания.

Если этого не сделать, то придется сушить и чистить свечи автомобиля. Используйте моторное масло и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.

При установке датчика необходимо соблюдать осторожность, так как при поврежденной пломбе РХХ не будет нормально работать. Если после чистки датчик холостого хода не желает нормально работать, его необходимо заменить на новый.
