Предохранители Форд Фокус 3 и реле со схемами блоков и описанием назначения

Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.

Содержание

  • 1 Расположение блоков
  • 2 Блок в салоне
  • 3 Блоки под капотом
    • 3. 1 Монтажный блок
    • 3.2 Блок силовых предохранителей
  • 4 Блок в багажнике
  • 5 Инструкция Форд Фокус 3

Расположение блоков

На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.

Схема

Описание

1Электронный блок управления ABS
2Электронный блок управления кондиционером
3Звуковой сигнал противоугонной системы – в правой части багажного отделения
4Блок управления интерфейсом аудиосистемы
5Аккумуляторная батарея
6Диагностический разъем (DLC)
7Блок управления конвертером DC/DC
8Блок управления электрооборудованием двери водителя
9Блок управления электрооборудованием левой задней двери
10Блок управления электрооборудованием двери пассажира
11Блок управления электрооборудованием правой задней двери
12Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса
13Блок управления электродвигателем вентилятора системы охлаждения
14Блок управления заслонкой радиатора системы охлаждения
15Блок предохранителей /реле, моторный отсек 1
16Блок предохранителей /реле, моторный отсек 2
17Блок предохранителей /реле, приборная панель
18Блок предохранителей /реле, багажное отделение – в левой части багажного отделения
19Блок управления свечами накаливания – за накладкой колесной арки левого колеса
20Блок управления фарами
21Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора
22Звуковой сигнал 1
23Звуковой сигнал 2
24Блок управления замком зажигания
25Блок управления интерфейсом комбинации приборов
26Блок управления комбинацией приборов
27Блок управления системы дистанционного управления центральным замком и запуска двигателя
28Блок управления системой слежения за разметкой

В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.

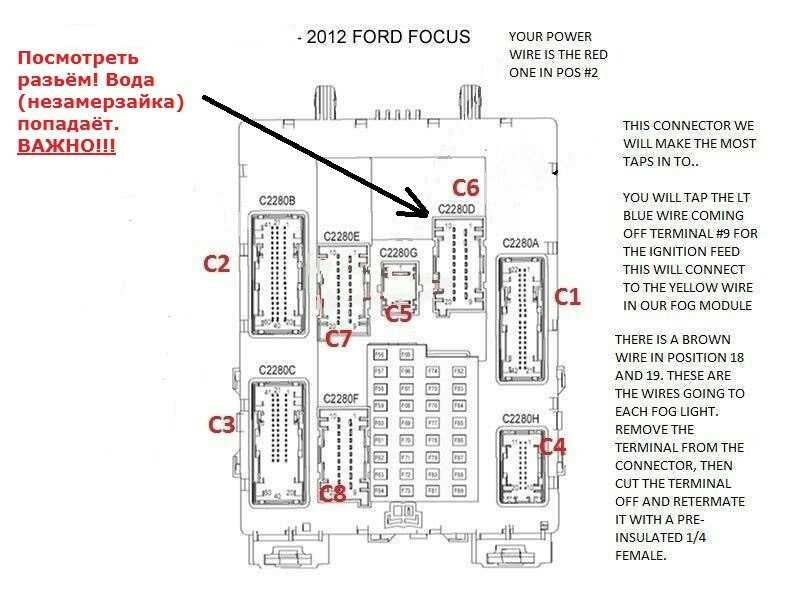

Блок в салоне

Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.

Фото – пример

Схема

Расшифровка

5620А Топливный насос
57Резерв
58Резерв
595А Приемопередатчик пассивной противоугонной системы
6010А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк
6120А Прикуриватель, задняя розетка
625А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
6310А Европа: Система адаптивного круиз-контроля
64Резерв
6510А Отпирание защелки двери багажного отделения с электроприводом
6620А Блокировка двери водителя, двойная блокировка
677,5А Информационно – развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
6815А Электрический блокиратор рулевой колонки
695А Комбинация приборов
7020А Центральный замок
717,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
727,5А Модуль рулевого колеса
735/7,5А Диагностический разъем, батарея сирены противоугонной системы
7415А Дальний свет фар
7515А Передний противотуманный свет
7610А Лампы заднего хода
7720А Омыватель лобового стекла, омыватель заднего стекла
785А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска
7915А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
8020А Люк, солнцезащитная шторка
815А Датчик контроля салона, радиочастотный радиоприемник
8220А Насос омывателя стекла
8320А Центральный замок
8420А Разблокировка двери водителя, двойная блокировка
857,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
8610А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
8715А Подогрев рулевого колеса
8825А Модуль качества напряжения
89 –

За прикуриватель отвечает предохранитель номер 61 на 20А.

Блоки под капотом

Пример расположения блоков

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

Фото – схема

Обозначение предохранителей

740А ABS, ESP
830А ESP
930А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
1040А Мотор отопителя
1130А Модуль качества напряжения, Система старт-стоп
1230А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
1330А Реле стартера
1440А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
1525А Вентилятор системы охлаждения, Блок управления коробкой передач
1640А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
1720А Вспомогательный отопитель
1820А Стеклоочиститель
195А ABS, ESP
2015А Звуковой сигнал
215А Выключатель ламп стоп-сигнала
2215А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
235А Катушки реле, переключатель освещения
2420А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
2510А Зеркала с электроприводом
2615/20/25А Блок управления коробкой передач
2715А Муфта компрессора кондиционера
285А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
2920А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
305А Блок управления двигателем
3115А Вентилятор интеркуллера (1. 6L Duratorq TDCi)
3210А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
3310А Катушки зажигания
3410А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
355/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
3610А Блок управления двигателем 5А Активные жалюзи радиатора
375А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
3815А Блок управления двигателем, блок управления коробкой передач
395А Блок управления фарами 15А Сиденье водителя с электроприводом
405А Усилитель рулевого управления
4120А Блок кузовной электроники
4215А Задний стеклоочиститель
4315А Корректор света фар, адаптивное освещение
445А Адаптивный круиз-контроль
4510А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
4625А Передние стеклоподъемники либо Вентилятор системы охлаждения
477,5А Обогрев зеркал
4815А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.

Реле

R1Вентилятор интеркулера
R2Звуковой сигнал
R3Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла
R4Резерв
R5Задний стеклоочиститель
R6Вентилятор системы охлаждения
R7Обогреватель ветрового стекла
R8Вентилятор системы охлаждения
R9Омыватели фар
R10Вентилятор системы охлаждения, Стартер
R11Муфта компрессора кондиционера
R12Вентилятор системы охлаждения
R13Мотор отопителя
R14Блок управления двигателем
R15Стартер, Обогрев заднего стекла
R16Зажигание

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

Схема

Назначение

  • F1 (80A) Блок управления усилителем рулевого управления
  • F2 (150A) Стартер
  • F3 (100A)
  • F4 (50A) Многофункциональный блок управления
  • F5 (80A) Дополнительный отопитель
  • F6 (70A)
  • F7 –
  • F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
  • F9 (50A) Многофункциональный блок управления
  • F10 (60A) Блок управления свечами накаливания

Блок в багажнике

Расположен за обшивкой либо защитной крышкой.

Фото – пример

Схема

Описание

15А Катушки реле
210А Модуль бесключевой системы автомобиля
35А Ручки дверей в автомобилях с системой бесключевого входа
425А Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
525А Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
625А Модуль двери (задняя левая) (стеклоподъемник)
725А Модуль двери (задняя правая) (стеклоподъемник)
810А Европа: Сирена противоугонной системы
925А Сиденье водителя с электроприводом
10Стеклоподъемники, ’14-’18: Усилитель аудиосистемы
115А Модуль бесключевой системы автомобиля, 25А Сиденье пассажира с электроприводом
1210А Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
135А Комбинация приборов (с модулем запуска и остановки)
147,5А Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки)
1515А Аудиосистема (с модулем запуска и остановки)
16
17
18
19
20
21
22
2325А Аудио усилитель
2430А Обогрев заднего стекла
2520А Розетка в багажном отсеке
2640А Модуль прицепа
27
2840А Модуль прицепа
295А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида
305А Модуль системы помощи при парковке
31
32
3315А Реле заднего стеклоочистителя
3415А Подогрев водительского сиденья
3515А Подогрев пассажирского сиденья
36
375А Люк
38
39
40
415А Раздвижное буксирное устройство
42
43
4410А Зеркала с электроприводом
457,5А Обогрев зеркал
465А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
Реле
R1Замок зажигания
R2Обогрев заднего стекла
R3Задний стеклоочиститель
R4
R5Сирена противоугонной системы
R6Вспомогательное реле

Инструкция Форд Фокус 3

Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: “скачать“.

По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.

А если останутся вопросы, задавайте их в комментарии.

схема блока и реле, где находятся

Стандартные предохранители Форд Фокус 3 ответственны за питание и защиту силовых и управляющих цепей электронного оборудования машины. Расположение и назначение плавких вставок и реле одинаково для версий универсал, седан или хэтчбек.

Содержание

  • 1 Блок предохранителей в салоне
  • 2 Под капотом
    • 2. 1 Монтажный блок
    • 2.2 Блок силовых предохранителей
  • 3 Блок предохранителей в багажнике
  • 4 Распиновка предохранителей
  • 5 Схема предохранителей и реле
  • 6 Какой предохранитель за что отвечает
    • 6.1 Где находится предохранитель прикуривателя
    • 6.2 Предохранитель бензонасоса: где находится
    • 6.3 Предохранитель и реле кондиционера
    • 6.4 Ближний свет
    • 6.5 Дальний свет
    • 6.6 Звуковой сигнал
    • 6.7 Стоп-сигналы
    • 6.8 Стартер
    • 6.9 Генератор
    • 6.10 Вентилятор охлаждения
    • 6.11 Стеклоподъемники
    • 6.12 Электроусилитель руля
    • 6.13 Предохранитель на ГУР
    • 6.14 Магнитола
    • 6.15 Стеклоочистители
    • 6.16 Зажигание
    • 6.17 Предохранители габаритов
    • 6.18 Задний ход
    • 6.19 Клаксон
    • 6.20 Предохранитель омывателя лобового стекла: где находится
    • 6.21 Панель приборов
    • 6.22 Противотуманные фары
    • 6.23 Предохранитель АБС
    • 6. 24 Замок багажника
    • 6.25 Рулевая рейка
    • 6.26 Подушки безопасности
    • 6.27 Печка
    • 6.28 Реле бензонасоса: где стоит
    • 6.29 Реле зарядки
    • 6.30 Реле поворотников
    • 6.31 Запасные предохранители
    • 6.32 Как снять и заменить блок предохранителей
  • 7 Замена предохранителей Focus 3
  • 8 Ошибки в ремонте блока
  • 9 Итог

Блок предохранителей в салоне

Салонный модуль автомобиля рассчитан на питание вспомогательного оборудования и бортовых систем, не имеющих непосредственного отношения к силовой установке.


На авто до (2003 г) и после (2015) рестайлинга коробка с вставками устанавливается под приборной доской со стороны переднего пассажира.

Под капотом

На авто 2017 года под капотом устанавливается сразу два блока вставок. Первый – основной, защищает вторичные цепи приборов или отвечает за их активацию. Второй – силовой, представлен как панель силовых магистралей.

Монтажный блок

Подкапотный модуль расположен с левой стороны мотора у крыла машины. Чтобы открыть блок, потребуется демонтировать верхнюю крышку панели. На фото представлены предохранители автомобиля 2017 года.

Блок силовых предохранителей

Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.

Блок предохранителей в багажнике

Панель, смонтированная в грузовом отсеке, расположена под специальной крышкой. Здесь сосредоточены защитные элементы кормовой части машины. Для версий типа хэтчбек и универсал место установки идентично.

Распиновка предохранителей

На автомобилях Фокус 3 2012 и других годов нет общей схемы распиновки. Полная картина электропроводки разделена на отдельные фрагменты для более простого восприятия пользователями.


Схема предохранителей и реле

Полное описание всех монтажных частей приведено в электросхеме машины. Расположение основных модулей одинаково для 2013, 2012 года и других. Также имеется минимальное отличие в рынках сбыта, будь то американец или европеец – расшифровка панелей будет сильно схожа.

Модуль багажного отделения.

Силовые предохранители под капотом.

Салонный модуль.


Панель вставок подкапотного пространства.

Какой предохранитель за что отвечает

Каждый элемент в автомобиле отвечает за одну или несколько цепей электрооборудования одновременно. Это зависит от номинала плавкой вставки и энергопотребления прибора.

Также есть различие в размере деталей. Большинство мини предохранителей устанавливаются рядом с микро версиями, что продиктовано экономией места в модуле. Силовые элементы по размеру гораздо больше аналогов – это связано с их мощностью. Для примера, вставки на 80 а, будет крупнее обычных вставок на 10 или 5 Ампер.

Реле различаются конструктивно, но суть работы устройства одинакова. Релюшка R2 и другие модификации включается цепью управления и замыкает контакты цепи агрегата.

Где находится предохранитель прикуривателя

Предохранитель бензонасоса: где находится

Питание цепи топливного насоса устанавливается под номером 56 в салоне. Расположение элементов одинаково для бензиновых и дизельных версий автомобиля.

Релюшка агрегата устанавливается отдельно от монтажной панели.

Предохранитель и реле кондиционера

Для более популярной модификации авто, претерпевшей рестайлинг, вставка муфты компрессора устанавливается внутри салонного отсека № F27.
Переключатели режимов смонтированы на позициях 71 и 85.

Ближний свет

Предохранители для правой и левой фары у моделей 2013 и других годов установлены отдельно от общей цепи. Элементы следует искать возле блока фар. Здесь смонтированы и реле.

Дальний свет

Системы оборудованы единой вставкой F74. Предохранитель ответственен за включение релюшек силовой магистрали.

Звуковой сигнал

Подача питания на клаксон происходит через вставку №20 подкапотного блока. Инструкция по замене дана ниже. Если вкратце нужен пинцет и знание номера элемента. Вытащили и поставили новый.

Стоп-сигналы

Выключатель устанавливается под педалью тормоза. Ответственный за него элемент смонтирован на позиции 21 стандартной панели.

Стартер

Если машина не заводится по причине того, что стартер не крутит, следует первым делом проверить №13. Если реле щелкает, но устройство не крутит маховик, потребуется проверить втягивающее, смонтированное на корпусе агрегата. Также посмотрите на релейный переключатель – у детали может перегореть силовой контакт.

Генератор

Установка имеет дополнительный регулятор напряжения. Своеобразное реле защищает бортовые цепи и аккумулятор от скачков, вызванных изменением скорости вращения якоря.

При повреждении источника электрического тока, пользователи наиболее часто отдают предпочтение генераторам фирмы Valeo.

Вентилятор охлаждения

Система управления запитана от главного реле. Подача напряжения на переключатели происходит через вставку 35 подкапотного модуля. Релюшки системы охлаждения двигателя активируются от ЭБУ.

Стеклоподъемники

Управление для машин после 2011 года устроено так.

  1. Элемент 46 отвечает за питание водительской и пассажирской двери.
  2. Управление переключателями осуществляется от вставок 4 и 5.
  3. Двери кормовой части авто имеются два предохранителя, 6 – для левого и 7 для правого борта.

Электроусилитель руля

Фокус 3 снабжается электронным усилителем рулевого управления. система ЭУР смонтирована через элемент F40 внутреннего модуля.

Предохранитель на ГУР

На большинстве модификаций автомобиля гидроусилитель руля как таковой отсутствует. Его работ выполняет электрическая система.

Магнитола

Аналогично обстоят дела с магнитофоном машины. Устройство является частью общей мультимедийной системы и не имеет отдельного предохранителя. За питание модуля ответственна вставка 67.

Если автолюбитель желает установить более производительную магнитолу, ее следует подключать через отдельный модуль напрямую от АКБ.

Стеклоочистители

Плавкий элемент переднего очистителя монтируется под номером 18 в моторном отсеке машины. Дворник кормовой части работает от элемента 42.

Зажигание

Гораздо сложнее устроено. Главное реле питается от предохранителя 78. Отсюда цепь проходит на личинку замка и дальше уходит на пусковые устройства транспортного средства.

Предохранители габаритов

Клавиша включения огней запитана через 23 вставку. Реле включения ламп активируется элементом №60.

Задний ход

Датчик положения рычага коробки передач не требует дополнительной защиты. Лампа, установленная на корме защищена от предохранитель 76.


Клаксон

Стандартный гудок авто получает напряжение через элемент №20.

Предохранитель омывателя лобового стекла: где находится

В сложной системе питания устройства присутствует одновременно два элемента. Первый — №45 ответственен за подогрев форсунок разбрызгивателя. Это помогает не замерзнуть жидкости во время зимних морозов.

Обмотки моторчика замыкаются после вставки 82 салонного модуля. При этом, система совершенно не затрагивает дворники – очиститель питается отдельно.

Панель приборов

Штатная приборка активируется от элемента 69. Подсветка доски осуществляется от общего предохранителя включения габаритов.

Противотуманные фары

Машина в стоке оборудована только передними противотуманками. Штатные питаются от №75. Если пользователь хочет установить ПТФ на корме машины, запитать их следует от дополнительных вставок.

Предохранитель АБС

Система ABS имеет 2 вставки. Элемент №7 ответственен за насос давления жидкости. Восьмой предохранитель отвечает за электрический клапан стабилизации.

Замок багажника

Крышка замка багажника открывается через № 83 салонной коробки.

Рулевая рейка

Замок стойки питается от 68 вставки, что обеспечивает невозможность ее отключения.

Подушки безопасности

Имеет защитные элементы в конструкции. Подача энергии для переднего пассажира проходит через вставку 86.

Печка

Автомобиль имеет два отопителя. Мотор основной печки работает от вставки 85. Дополнительная система отопления работает через элемент №17.

Реле бензонасоса: где стоит

Подача питания для топливного насоса выполняется через блок управления двигателем. Система зациклена на 12 элементе штатной бортовой цепи. На автомобилях с мотором 2,0 литра деталь может монтироваться отдельно.

Реле зарядки

Устройство контроля зарядки АКБ находится возле него в цепи между батареей и генератором.

Реле поворотников

Находятся под приборкой со стороны кресла водителя. Их расположение можно легко определить по характерным щелчкам.

Запасные предохранители

Система оборудована большим количеством дополнительных вставок. Подобный подход к конструкции блока обоснован возможностью подключения дополнительных агрегатов и оборудования.


Как снять и заменить блок предохранителей

Чтобы разобрать основной монтажник под капотом, следует выполнить ряд действий.

  1. Отключить питание от аккумулятора.
  2. Снять крышку модуля.
  3. Используя головку №10 открутить крепление панели к кузову машины.
  4. Вынуть блок с посадочного места и отключить контактные группы прибора.
  5. Далее можно вынуть прибор с машины и заменить его.

Замена предохранителей Focus 3

Чтобы поменять перегоревший элемент — достаточно открыть крышку модуля, и используя специальный пинцет, вынуть поврежденный элемент из своего гнезда. Обратный монтаж выполняется в зеркальной последовательности.

Ошибки в ремонте блока

Самыми распространенными являются:

  • извлечение вставок руками;
  • попытка перепаять плату в бытовых условиях;
  • попытка проверить панель без специальных приборов.

Итог

Предохранители Фокуса 3 поколения расположены в удобных местах и легко меняются. Детали обладают достаточной надежностью и выдерживают длительную эксплуатацию.

Оставить отзыв



Схема блока предохранителей Форд Фокус 3, 2011

25.12.2020

Содержание

  • Общее расположение
  • В салоне
  • В моторном отсеке
    • Блок предохранителей
    • Блок предохранителей
  • В багажном отделении 9 0008

Ford Focus 3-го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хэтчбек, универсал и поставлялся на рынки более 122 стран мира. Данная модель прошла рестайлинг в 2014 году. В нашем материале мы покажем, где находятся блоки предохранителей и реле Форд Фокус 3-го поколения, их описание с блок-схемами и фотографиями. Отдельно выделим предохранитель, отвечающий за прикуриватель. Также покажем общее расположение всех электронных блоков управления.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3.

Общее расположение

Расположение всех электронных блоков управления.

Описание
1 Электронный блок управления ABS
2 Электронный блок управления кондиционером
3 Звуковой сигнал противоугонной сигнализации — с правой стороны багажного отделения
4 Блок управления аудиоинтерфейсом
5 Аккумуляторная батарея
6 Диагностический разъем (DLC)
7 Блок управления DC/DC преобразователя
8 Блок управления двери водителя
9 Блок управления электрооборудованием задней левой двери
10 Блок управления электроникой двери пассажира
11 Блок электроуправления задней правой двери
12 Электронный блок управления двигателем (ECM) — за облицовкой левой колесной арки
13 Блок управления двигателем вентилятора системы охлаждения
14 Блок управления заслонкой радиатора
15 Блок предохранителей/реле, моторный отсек 1
16 Блок предохранителей/реле, моторный отсек 2
17 Блок предохранителей/реле, приборная панель
18 Блок предохранителей/реле, багажное отделение — левая сторона багажного отделения
19 Блок управления свечей накаливания — за облицовкой левой колесной арки
20 Блок управления фарами
21 Резистор двигателя вентилятора отопителя — рядом с двигателем вентилятора
22 Звуковой сигнал 1
23 Звуковой сигнал 2
24 Блок управления выключателем зажигания
25 Блок управления интерфейсом комбинации приборов
26 Блок управления комбинации приборов
27 Блок дистанционного управления центральным замком и запуском двигателя
28 Блок управления системы слежения за полосой движения

Форд Фокус 3 имеет 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажнике.

В салоне

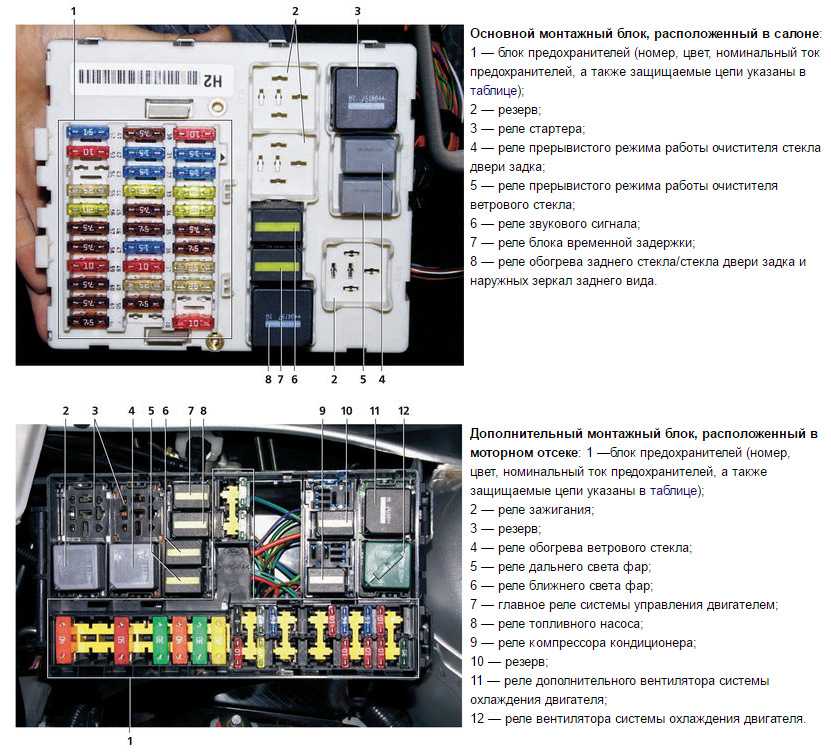

Находится под приборной панелью, со стороны пассажира, за бардачком, прикрыт накладкой.


Фото — пример.

Схема
Расшифровка
56 20А Топливный насос
57 Резерв
58 Резерв
59 5A Приемопередатчик пассивной противоугонной системы
60 10A Внутреннее освещение, блок управления двери водителя, освещение перчаточного ящика, фоновое освещение, потолочный блок управления, люк в крыше
61 20A Прикуриватель, заднее гнездо
62 5A Датчик дождя, датчик влажности, внутреннее зеркало с автоматическим затемнением
63 10A Европа: Система адаптивного круиз-контроля
64 Резерв
65 10A Электропривод замка двери багажного отделения
66 20A Замок двери водителя, двойной замок
67 7,5A Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
68 15А Электрический замок рулевой колонки
69 5A Комбинация приборов
70 20А Центральный замок
71 7,5/10А Система кондиционирования, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
72 7,5 А Модуль рулевого колеса
73 5/7,5А Диагностический разъем, аккумулятор сирены противоугонной сигнализации
74 15A Фары дальнего света
75 15А Передняя противотуманная фара
76 10А Фонари заднего хода
77 20A Омыватель лобового стекла, омыватель заднего стекла
78 5A Замок зажигания, кнопка запуска, система доступа/запуска без ключа
79 15A Аварийный выключатель, аудиосистема, навигация, DVD-плеер, выключатель дверного замка
80 20A Люк, солнцезащитная шторка
81 5A Датчик охраны салона, радиоприемник
82 20A Насос омывателя стекла
83 20А Центральный замок
84 20A Отпирание двери водителя, двойной замок
85 7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, выключатель обогрева сидений, стояночный отопитель, блок управления отопителем (механический кондиционер), автономный отопитель, люк в крыше, датчик качества воздуха, датчик температуры и влажности в салоне, контроль качества напряжения, передние камера
86 10А Модуль управления подушками безопасности и ремнями безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
87 15А Рулевое колесо с подогревом
88 Модуль качества напряжения 25 А
89
Предохранитель №61, 20А, отвечает за прикуриватель.

В моторном отсеке

Блок предохранителей


Расположен с левой стороны моторного отсека и закрыт защитной крышкой, на обратной стороне которой будет нанесена текущая блок-схема.

Схема
Расшифровка
7 40А АБС, ЕСП
8 30А ЭСП
9 30А Обогрев заднего стекла 40А Блок предохранителей в багажном отделении
10 40А Электродвигатель отопителя
11 Модуль качества напряжения 30 А, система «Старт-стоп»
12 30А Реле управления двигателем клапана EGR
13 30А Реле стартера
14 40А Обогрев лобового стекла (правая сторона) 25А Задний электростеклоподъемник
15 25A Вентилятор системы охлаждения, блок управления коробкой передач
16 40A Обогрев ветрового стекла (левая сторона) 20A Датчик аккумуляторной батареи
17 20А Дополнительный обогреватель
18 20A Стеклоочиститель
19 5А АБС, ЕСП
20 15А Звуковой сигнал
21 5A Выключатель стоп-сигнала
22 15A Система контроля аккумуляторной батареи 5A Помощник при парковке
23 5A Катушка реле, выключатель света
24 20А Розетка задняя 5А Обогрев ветрового стекла (правая сторона)
25 10А Электропривод зеркал
26 15/20/25А Блок управления коробкой передач
27 15A Муфта компрессора кондиционера
28 5A Датчик массового расхода воздуха, камера заднего вида, адаптивный круиз-контроль 10A Камера заднего вида, система предупреждения о столкновении
29 20A Омыватели фар 10A Камера заднего вида, система предупреждения о столкновении
30 5А Блок управления двигателем
31 15A Вентилятор интеркулера (1,6 л Duratorq TDCi)
32 10A Клапан рециркуляции отработавших газов, вихревые регулирующие клапаны, кислородный датчик с подогревом отработавших газов (системы управления двигателем), реле ECM вентилятора (катушка)
33 10А Катушки зажигания
34 10A Форсунки, насос охлаждающей жидкости, клапан продувки адсорбера
35 5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизели), Датчик воды в топливе, ЭБУ, катушки зажигания
36 10А Блок управления двигателем 5А Активные жалюзи радиатора
37 5А АБС 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
38 15А Блок управления двигателем, блок управления коробкой передач
39 5А Блок управления фарами 15А Электропривод сиденья водителя
40 5А Усилитель руля
41 Блок электроники кузова 20А
42 15А Задний стеклоочиститель
43 15A Корректор фар, адаптивное освещение
44 5A Адаптивный круиз-контроль
45 10A Обогрев форсунок омывателя 15A Электропривод сиденья пассажира
46 25A Передние электрические стеклоподъемники или Вентилятор охлаждения
47 7,5А Обогрев зеркал
48 15A Дизельный фильтр дымовых газов испаритель 5A Электрические зеркала
За дополнительные розетки также могут отвечать предохранители 24 и 37 на 20А.
Реле
Р1 Вентилятор интеркулера
Р2 Звуковой сигнал
Р3 Дизельный фильтр дымовых газов испаритель или 14-18: Обогрев ветрового стекла
Р4 Резерв
Р5 Задний стеклоочиститель
Р6 Вентилятор охлаждения
Р7 ​​ Обогрев ветрового стекла
Р8 Вентилятор охлаждения
Р9 Омыватели фар
Р10 Вентилятор охлаждения, стартер
Р11 Муфта компрессора кондиционера
Р12 Вентилятор охлаждения
Р13 Электродвигатель отопителя
Р14 Блок управления двигателем
Р15 Стартер, Обогрев заднего стекла
Р16 Зажигание
Панель силовых предохранителей


Расположен в крышке аккумуляторного отсека.

Схема
F1 (80А) Блок управления усилителем руля
F2 (150А) Стартер
F3 (100А)
F4 (50А) Многофункциональный блок управления
F5 (80А) Дополнительный нагреватель
Ф6 (70А)
F7 —
F8 (50A) Блок управления двигателем вентилятора охлаждения
F9 (50A) Многофункциональный блок управления
F10 (60A) Блок управления свечей накаливания

В багажном отделении


Расположен за кожухом или защитной крышкой.

Фото — пример.

Схема
Описание
1 5А Катушка реле
2 10A Автомобильный модуль бесключевой системы
3 5A Дверные ручки в автомобилях с системой доступа без ключа
4 25A Дверной модуль (передний левый) (электростеклоподъемник, центральный замок, электроскладывающиеся зеркала, обогрев зеркал)
5 25A Дверной модуль (передний правый) (электростеклоподъемник, центральный замок, электрические складывающиеся зеркала, подогрев зеркал)
6 25A Дверной модуль (задний левый) (стеклоподъемник)
7 25A Дверной модуль (задний правый) (стеклоподъемник)
8 10A Европа: сирена противоугонной сигнализации
9 25А Сиденье водителя с электроприводом
10 Электростеклоподъемники, ’14 -’18: Аудиоусилитель
11 5A Автомобильный модуль бесключевой системы, 25A Пассажирское сиденье с электроприводом
12 10A Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
13 5A Комбинация приборов (с модулем запуска и остановки)
14 7. 5A Дисплей информационно-развлекательной системы, модуль GPS (с модулем запуска и остановки)
15 15A Аудиосистема (с модулем запуска и остановки)
16
17
18
19
20
21
22
23 25A Аудиоусилитель
24 30А Обогрев заднего стекла
25 Розетка 20А в багажном отделении
26 Модуль прицепа 40А
27
28 Модуль прицепа 40А
29 5A Система контроля непосещаемых зон, система контроля соблюдения дорожной разметки, система Active City Stop, камера заднего вида
30 5A Модуль помощи при парковке
31
32
33 15А Реле заднего стеклоочистителя
34 15А Обогрев сиденья водителя
35 15А Обогрев сиденья пассажира
36
37 5A Люк
38
39
40
41 5A Скользящее буксировочное устройство
42
43
44 10А Электропривод зеркал
45 7,5А Обогрев зеркал
46 5A Система контроля непосещаемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
Р1 Замок зажигания
Р2 Обогрев заднего стекла
Р3 Задний стеклоочиститель
Р4
Р5 Сирена противоугонной сигнализации
Р6 Вспомогательное реле

Аналогичные автомобили

Схема блока предохранителей Форд Фокус 3G и реле с назначением и расположением

3 второе поколение Ford Focus выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах в кузовах седан, хэтчбек, универсал и поставлялся на рынки более 122 страны. Данная модель прошла рестайлинг в 2014 году. В нашем материале мы покажем, где находятся блоки предохранителей и реле Форд Фокус 3 поколения, их обозначение со схемами и фотографиями блоков. Отдельно выделим предохранитель, отвечающий за прикуриватель. Также покажем общее расположение всех электронных блоков управления.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если поколение модели не подходит, изучите другие описания: фокус 1 и фокус 2 .

Содержимое

  • 1 Расположение блоков
  • 2 Салон
  • 3 Моторный отсек
    • 3.1 Монтажная коробка
    • 3.2 Блок силовых предохранителей
    • 9 0017
    • 4 Багажный отсек

    Расположение блоков

    На этой схеме показано общее расположение всех электронных блоков управления в Ford Focus 3.

    Схема

    900 44 Назначение

    9004 3 19
    1 Электронный блок управления ABS
    2 Электронный блок управления кондиционером
    3 Звуковой сигнал противоугонной сигнализации – на правой стороне багажного отделения
    4 Блок управления аудио интерфейсом
    5 Аккумуляторная батарея
    6 Диагностика разъем (DLC)
    7 Блок управления DC/DC преобразователя
    8 Блок управления двери водителя
    9 Блок управления задней левой двери
    10 Блок управления двери пассажира
    11 Блок управления задней правой двери
    12 Электронный блок управления двигателем (ECM) – за облицовкой левой колесной арки
    13 Блок управления двигателем охлаждающего вентилятора
    14 Система охлаждения. 0040
    17 Блок предохранителей/реле, панель приборов
    18 Блок предохранителей/реле, багажное отделение – левая сторона багажного отделения
    Блок управления свечей накаливания – за левым колесом Накладка арок
    20 Блок управления фарами
    21 Резистор электровентилятора отопителя – рядом с мотором вентилятора
    2 2 Звуковой сигнал 1
    23 Звуковой сигнал 2
    24 Блок управления выключателем зажигания
    25 Блок управления интерфейсом комбинации приборов
    26 Блок управления комбинации приборов
    27 Блок дистанционного управления центральным замком и запуском двигателя
    28 Блок управления системой слежения за полосой движения

    Ford Focus 3 имеет 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажнике .

    Салон

    Находится под приборной панелью, со стороны пассажира, за бардачком, закрыт накладкой.

    Пример фото

    Диаграмма

    Назначение

    900 41 91 516 61 9 0041
    56 20A Топливный насос
    57 Резерв
    58 Резерв
    59 5A Приемопередатчик пассивной противоугонной системы
    60 10A Освещение салона, блок управления двери водителя, освещение перчаточного ящика, фоновое освещение, блок управления потолком, люк в крыше
    20А Прикуриватель , задняя розетка
    62 5A Датчик дождя, датчик влажности, внутреннее зеркало с автоматическим затемнением
    63 10A Европа: адаптивный круиз-контроль
    64 Резерв
    65 10A Электропривод замка задней двери
    66 20A Замок двери водителя, двойной замок
    67 7,5A Информационно-развлекательный дисплей, модуль SYNC, GPS Модуль, компас, BVC
    68 15A Электрический замок рулевой колонки
    69 5A Комбинация приборов
    70 20A Центральный замок
    71 7,5 / 10А Система кондиционирования, блок управления отопителем (механический кондиционер), двухзонный климат-контроль
    72 7,5А Модуль рулевого колеса
    73 5 / 7,5 A Диагностический разъем, аккумулятор сирены противоугонной сигнализации
    74 15A Фары дальнего света
    75 15A Передняя противотуманная фара
    76 10A Фонари заднего хода
    77 20A Омыватель ветрового и заднего стекол
    78 5A Замок зажигания, кнопка запуска, вход без ключа / система запуска
    79 15A Аварийный выключатель, аудиосистема , навигация, DVD-плеер, выключатель дверного замка
    80 20A Люк в крыше, солнцезащитная шторка
    81 5A Датчик салона, РЧ радиоприемник
    82 20A Насос омывателя стекла
    83 20A Центральный замок
    84 20 A Разблокировать дверь водителя, двойной замок
    85 7. 5A Радио, навигация, выключатель срабатывания подушки безопасности пассажира , выключатель обогрева сидений, стояночный отопитель, блок управления отопителем (механический кондиционер), автономный отопитель, люк, датчик качества воздуха, датчик температуры и влажности автомобиля, контроль качества напряжения, камера переднего вида
    86 10A Блок управления системой подушек безопасности и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования (механический кондиционер)
    87 15A Обогрев рулевого колеса 900 40
    88 Модуль качества напряжения 25А
    89 –

    Предохранитель № 61, 20А, отвечает за прикуриватель.

    Моторный отсек

    Пример компоновки блока

    Монтажная коробка

    Расположена с левой стороны моторного отсека и закрыта защитной крышкой, на обратной стороне которой будет нанесена действующая блок-схема.

    Схема

    Обозначение

    90 041 9 1516 31
    7 40А АБС, ЭСП
    8 30А ЭЦН
    9 30А Обогрев заднего стекла 40А Блок предохранителей в багажном отделении
    10 40А Двигатель отопителя
    11 30А Модуль качества напряжения, система Старт-стоп
    12 30А Реле управления двигателем клапан EGR клапан
    13 30A Реле стартера
    14 40A Обогрев ветрового стекла (правая сторона) 25A Задний электростеклоподъемник
    15 25A Вентилятор системы охлаждения, блок управления коробкой передач
    16 40A Обогрев ветрового стекла (левая сторона) 20A Датчик аккумуляторной батареи
    17 2 0A Дополнительный обогреватель
    18 20A Стеклоочиститель
    19 5А ABS, ESP
    20 15А Звуковой сигнал
    21 5А Выключатель стоп сигнала
    22 15A Система контроля аккумуляторной батареи 5A Парковочный ассистент
    23 5A Катушка реле, выключатель освещения
    24 20A Задний выход 5A Обогрев лобового стекла (правая сторона) 9004 0
    25 10A Зеркала с электроприводом
    26 15 /20 / 25A Блок управления коробкой передач
    27 15A Муфта компрессора кондиционера
    28 5A Датчик массового расхода воздуха, камера заднего вида, адаптивный круиз-контроль 10A Камера заднего вида, система предупреждения о столкновении
    29 20A Омыватели фар 10A Камера заднего вида, система предупреждения о столкновении
    30 5A Блок управления двигателем
    15A Вентилятор интеркулера (1,6 л Duratorq TDCi)
    32 10A Клапан рециркуляции отработавших газов, вихревые регулирующие клапаны, датчик кислорода с подогревом отработавших газов (системы управления двигателем), реле вентилятора ECM (катушка)
    33 10A Катушки зажигания
    34 10A Форсунки, насос системы охлаждения, клапан продувки адсорбера
    35 5 / 15A Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Вода в топливе датчик, ЭБУ, катушки зажигания
    36 10А Блок управления двигателем 5А Активные жалюзи радиатора
    37 5А АБС 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на приборная панель
    38 15A Блок управления двигателем, блок управления коробкой передач
    39 5A Блок управления фарами 15A Электропривод сиденья водителя
    40 5A Усилитель руля
    41 20A Электроника кузова блок
    42 15A Задний стеклоочиститель
    43 15A Корректор фар, адаптивное освещение
    44 5A Адаптивный круиз-контроль
    45 10A Обогрев форсунок омывателя 15A Сиденье пассажира с электроприводом
    46 25A Передние электрические стеклоподъемники или вентилятор охлаждения 90 040
    47 7. 5A Обогрев зеркал
    48 15А Дизельный фильтр дымовых газов испаритель 5А Электрические зеркала

    За дополнительные розетки также могут отвечать предохранители 24 и 37 на 20А.

    Реле

    9 0043 R3
    R1 Вентилятор интеркулера
    R2 Звуковой сигнал
    Дизельный фильтр дымовых газов испаритель или 14-18: Обогрев ветрового стекла
    R4 Резерв
    R5 Задний стеклоочиститель
    R6 Вентилятор охлаждения
    R7 Обогрев ветрового стекла 9 0040
    Р8 Вентилятор охлаждения
    R9 Омыватели фар
    R10 Вентилятор охлаждения стартера
    R11 Муфта компрессора кондиционера
    R12 Вентилятор охлаждения
    R13 Электродвигатель отопителя
    R14 Блок управления двигателем
    R15 Стартер, Обогрев заднего стекла
    Р16 Зажигание

    Блок силовых предохранителей

    Он выполнен в виде плавких вставок большой мощности и расположен в крышке аккумуляторного отсека.

    Схема

    Назначение

    • F1 (80А) Блок управления ГУР
    • F2 (150А) Стартер
    • F3 (100 А)
    • F4 (50 А) Многофункциональный блок управления
    • F5 (80 А) ) Дополнительный отопитель
    • F6 (70А)
    • F7 –
    • F8 (50А) Блок управления двигателем вентилятора охлаждения
    • F9 (50A) Многофункциональный блок управления
    • F10 (60A) Блок управления свечами накаливания

    Багажный отсек

    Расположен за кожухом или защитной крышкой.

    Пример фото

    Диаграмма

    Назначение

    900 41 9 0041 90 041 900 43 –
    1 5A Реле катушки
    2 10A Модуль автомобильной бесключевой системы
    3 5A Дверные ручки в автомобилях с системой доступа без ключа
    4 25A Дверной модуль (передний левый) (электростеклоподъемник, центральный замок, электроскладывающиеся зеркала, подогрев зеркал)
    5 25А Дверной модуль (передний правый) (электростеклоподъемник, центральный замок, электрические складывающиеся зеркала, подогрев зеркал)
    6 ар справа) (стеклоподъемник)
    8 10A Европа: сирена противоугонной сигнализации
    9 25A Сиденье водителя с электроприводом
    10 Windows, ’14 -’18: Аудиоусилитель
    11 5A Модуль автомобильной бесключевой системы, 25A Электропривод сиденья пассажира
    12 10A Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
    13 5A Комбинация приборов (с модулем запуска и остановки) модуль)
    14 7,5A Дисплей информационно-развлекательной системы, модуль GPS (с модулем старт-стоп)
    15 15A Аудиосистема (с модулем старт-стоп)
    16
    17
    18
    19
    20
    21
    22
    23 25A Аудиоусилитель
    24 30A Обогрев заднего стекла
    25 20А Розетка в багажном отделении
    26 40А Модуль прицепа
    27
    28 40A Модуль прицепа
    29 5A Система контроля непосещаемых зон, система контроля соблюдения дорожной разметки, система Active City Stop, камера заднего вида
    30 5A Модуль помощи при парковке
    31
    32
    33 15А Реле заднего стеклоочистителя
    34 15А Обогрев сиденья водителя
    35 15A Обогрев сиденья пассажира
    36
    37 5 Люк
    38
    39
    40
    41 5А Скользящее буксировочное устройство
    42
    43
    44 10А Зеркала с электроприводом
    45 7.

    Comments |0|

    Legend *) Required fields are marked
    **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
    Category: Разное
