Катушка имеет два контура; первичная обмотка, которая проходит от положительной клеммы катушки к отрицательной клемме катушки; и вторичная цепь, которая идет от плюсовой клеммы катушки к проводу зажигания в центре крышки распределителя. Отрицательный провод в первичной цепи проходит от катушки к основанию распределителя, а прерыватель указывает внутрь. Это может показаться немного запутанным, но это имеет смысл, если вы понимаете, что точки размыкают и замыкают цепь заземления.

Точки прерывателя размыкаются и замыкаются при вращении вала распределителя. Одна половина набора точек зафиксирована, другая половина вращается, а на подвижной половине набора точек имеется трущийся блок. Вал распределителя имеет кулачки, которые контактируют с трущимся блоком. Эти лепестки действуют как кулачки, открывая точки, тем самым разрывая электрическое соединение между точками. Наконечники имеют пружинный зажим, который удерживает наконечники закрытыми, и эта пружина заставляет подвижный наконечник снова соприкасаться с неподвижным наконечником, установленным на распределительной пластине, когда кулачок выходит из контакта. Если это неясно, снимите крышку распределителя с двигателя, оборудованного точкой прерывания, и проверните двигатель вручную, наблюдая за движением деталей. Взаимодействие станет очевидным.

Пружинный зажим электрически изолирован от корпуса распределителя, поэтому первичная цепь заземляется только при замыкании контактов. Когда точки соприкасаются друг с другом, электричество проходит от аккумулятора через катушку к блоку двигателя, который заземлен на отрицательную клемму аккумулятора. Ток, протекающий через обмотки катушки зажигания, создает мощное электрическое поле, которое высвобождается при разъединении точек. Больше не имея возможности уйти на землю через точки, электричество, которое ищет самый легкий путь на землю, устремляется по вторичной цепи к проводу катушки к верхней части крышки распределителя, где передается на ротор распределителя.

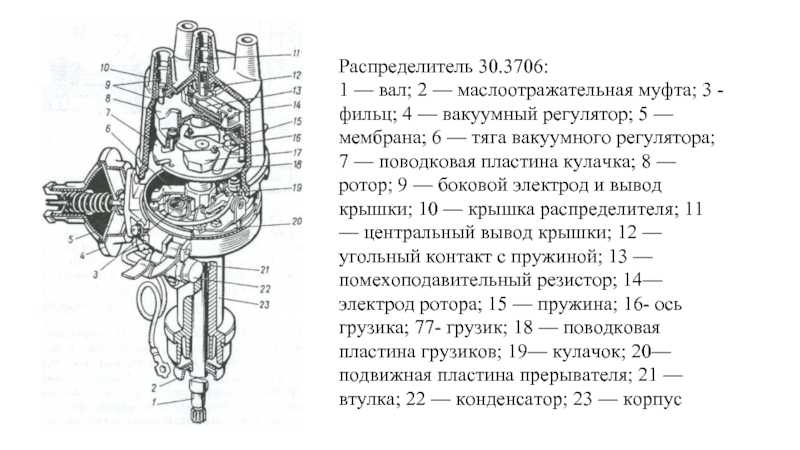

Ротор прикреплен к верхней части вала распределителя и вращается вокруг внутренней части распределителя, его контакт посылает разряд электричества на каждый штырь по окружности крышки распределителя, когда он проходит мимо.

Искра должна быть рассчитана так, чтобы она выбрасывала газ в правильной части поршневого цикла, обычно когда поршень находится в верхней части цилиндра. На большинстве двигателей момент зажигания устанавливается путем ослабления прижимного болта распределителя и поворота распределителя для опережения или замедления момента зажигания. Старые гаражные жокеи устанавливали время на слух, поворачивая распределитель до тех пор, пока двигатель не зазвучал «правильно». Большинство механиков используют индикатор времени, который принимает сигнал от провода свечи зажигания и испускает световой импульс каждый раз, когда по проводу свечи зажигания проходит электричество. Свет направлен на один из шкивов в передней части двигателя, и распределитель поворачивается до тех пор, пока выемка на шкиве не совпадет с меткой на защитном кожухе шкива.

Поиск и устранение неисправностей

Зная, как работает система точек останова, вы сможете гораздо лучше отремонтировать ее, когда она выйдет из строя. Если ваш двигатель не работает и вы подозреваете систему зажигания, первое, что нужно сделать, это проверить ее на наличие чего-либо явно неисправного, например, ослабленных или оборванных проводов.

Сильно нажмите на чехлы на концах проводов свечей зажигания, чтобы убедиться, что они надежно закреплены. Взгляните на точки; если они выглядят корродированными, замените их. Проверьте зазор между точками (промежуток, образованный, когда точки находятся в максимально открытом положении) с помощью щупа, взяв надлежащие характеристики зазора из руководства по ремонту. Типичная настройка составляет от 0,015 до 0,020 дюйма. Используйте гнездо и ломаную планку, чтобы повернуть двигатель так, чтобы точки находились в самом широком зазоре. Датчик, проволочный или щуповый, должен просто скользить между точками, не раздвигая их.

Если это не решит проблему, попробуйте проследить всю цепь, начиная с аккумулятора. Проверьте аккумулятор с помощью вольтметра и ареометра. Вы хотите, чтобы батарея показывала не менее 12,6 вольт, если у вас 12-вольтовая система. Если аккумулятор необходимо перезарядить, обязательно используйте зарядное устройство, которое работает не более чем на 2 ампера. Зарядные устройства с высоким усилием могут испортить аккумулятор, если их часто использовать, и я должен был узнать это на собственном горьком опыте.

Дважды проверьте аккумулятор с помощью ареометра.

Обязательно надевайте брызгозащитные очки. Каждая ячейка должна читаться почти так же, как и другие. Если вы получаете резко разные показания в одной ячейке, у вас может быть плохой аккумулятор.

С помощью вольтметра снимите показания на концах кабелей аккумуляторной батареи. Напряжение должно быть таким же, как и на самом аккумуляторе. Если нет, очистите концы кабелей и повторите попытку. Если вы по-прежнему получаете падение напряжения на концах кабелей, выбросьте их и приобретите новые кабели. Пока вы это делаете, попробуйте пошевелить кабели с надежно прикрепленными щупами вольтметра. Если вы видите низкое или отсутствующее значение, у вас есть коррозия внутри кабеля.

Предполагая, что у вас есть исправная, полностью заряженная батарея, исправные кабели батареи и чистые, плотные соединения, вы можете начать тестирование других частей схемы. Поместите положительный щуп тестера на положительную клемму аккумуляторной батареи, а отрицательный щуп на чистую часть блока цилиндров. Это проверяет заземление между отрицательной клеммой аккумулятора и блоком. Если показания вольтметра ниже, чем у батареи, вам необходимо очистить и/или подтянуть заземление.

Вы можете пройти всю цепь, проверив напряжение на каждом проводе и компоненте. Если вы обнаружите значительное падение напряжения, остановитесь, чтобы проверить плохой контакт или провод. Некоторые двигатели имеют внешний резистор рядом с катушкой зажигания. Это повлияет на показания напряжения, которые вы получите в зависимости от силы резистора.

Проверить резистор можно омметром. Получите сопротивление резистора из руководства для вашего двигателя (на некоторых резисторах может быть указан их номинал в омах). Катушку можно проверить так же.

С помощью вольтметра проверьте наличие короткого замыкания на массу между аккумулятором и контактами. Заблокируйте открытые точки небольшим куском дерева и поместите один щуп на соответствующую клемму аккумулятора, а другой — на саму точку. Просто убедитесь, что ваши полярности ясны. При открытых заблокированных точках одна будет положительной, а другая — отрицательной. Если счетчик не показывает напряжения, когда щуп находится на «пружинном зажиме», возможно, у вас плохая изолирующая шайба на распределителе, которая пропускает электричество на землю через блок, прежде чем идти к точкам. Проверьте целостность цепи между блоком и отрицательным выводом катушки, чтобы подтвердить эту теорию. Проверьте целостность цепи между блоком и неподвижной точкой, прикрепленной к распределительной пластине.

Вращайте двигатель, пока точки не сомкнутся. Используйте мультиметр, чтобы проверить хорошее соединение между точками. Небольшой зазор, когда точки должны быть закрыты, не позволит вашей машине работать.

Если у вас нет тестового прибора, вы можете использовать тестовую лампу с автономным питанием, чтобы сделать то же самое. Всегда используйте тестовую лампу с отключенным аккумулятором. Когда цепь замкнута, свет будет светиться. Если у вас есть неисправность в цепи, например, обрыв провода, свет не загорится.

Начиная с кабелей аккумулятора, они проходят по цепи, проверяя каждый провод и соединение. Заблокируйте открытые точки и поместите каждый зонд в одну из точек. Если индикатор загорается, значит, проблема найдена. Внимательно осмотрите провод распределителя, чтобы найти оголенный участок изоляции или отсутствующую резиновую шайбу.

Когда точки соприкасаются, а щупы в каждой точке должны светить для вас. Если свет не горит, они на самом деле не соприкасаются или настолько проржавели, что не проводят электричество. Вы можете подпилить их, а еще лучше заменить. Рекомендуется одновременно заменить точечный конденсатор. Конденсатор обычно находится внутри распределителя, но иногда крепится к наружному корпусу. Он имеет один провод, который подключается к точкам, где подключается отрицательный провод от катушки зажигания.

Если вам все еще не повезло, попробуйте проверить сопротивление проводов свечи зажигания. Я знаю, что многие из нас ненавидят руководства, но хорошо иметь спецификации для вашего железяка, чтобы вы могли протестировать эти вещи. Все провода свечей зажигания с треснутой изоляцией подлежат замене.

Используйте мультиметр для проверки свечей зажигания. Между верхней частью вилки и электродом должна быть непрерывность. Между резьбой и электродом не должно быть непрерывности. Поместите конец вилки в чехол на конец провода зажигания и проверьте целостность цепи между электродом и концом провода вилки. Это исключит плохой провод вилки или плохое соединение между вилкой и проводом.

Если вы прошли через все это и все еще не можете получить искру, взгляните на крышку и ротор. Обычно это первые детали, которые заменяются при ремонте системы зажигания. Если они выглядят старыми или поврежденными, я бы заменил их.

После прохождения всего этого вы должны иметь хорошее представление о том, как работает ваша система зажигания точки прерывания, и как действовать, когда у вас возникают проблемы, связанные с зажиганием. Понимание того, как работает система, является ключевым, и если вы потратите время и проследите за системой, вы всегда найдете способ заставить ее работать.

Свяжитесь с энтузиастом двигателей Гэри Гриннеллом по адресу: 9 Laurel Park, Northampton, MA 01060-1196.

Размыкатель контактов | Инжиниринг | Fandom

Рычаг прерывателя с точками контакта слева. Шарнир находится справа, а толкатель кулачка находится посередине рычага отбойного молотка.

Размыкатель контактов (или «точки») представляет собой тип электрического переключателя, и этот термин обычно относится к переключающему устройству, находящемуся в распределителе систем зажигания недизельных двигателей внутреннего сгорания.

Содержимое

• 1 Конструкция
• 2 Назначение
• 3 Операция
• 4 Недостатки прерывателей контактов
• 5 См. также

Конструкция[]

Конструкция показана на представленной фотографии. Конструкция такова, что он имеет отверстие с изолированной втулкой для установки на штифт и фиксируется пружинной шайбой в верхней части штифта внутри распределителя. Этот узел прерывателя контактов содержит замыкающие и размыкающие пружинящие контакты и изолированный кулачковый толкатель. Этот кулачковый толкатель приводится в действие кулачком на центральном валу распределителя.

Назначение[]

Размыкатель контактов предназначен для прерывания тока, протекающего в первичной цепи катушки зажигания. Когда это происходит, разрушающийся ток индуцирует высокое напряжение во вторичной обмотке катушки, имеющей большее количество витков. Это приводит к тому, что на выходе катушки на короткое время появляется очень большое напряжение, достаточное для возникновения дуги на электродах свечи зажигания.

Операция[]

Размыкатель контактов приводится в действие кулачком с приводом от двигателя, а положение размыкателя контактов устанавливается таким образом, чтобы они размыкались (и, следовательно, генерировали искру) точно в нужный момент, необходимый для воспламенения топлива при верхней части такта сжатия поршня. Размыкатель контактов обычно монтируется на пластине, которая может вращаться относительно приводящего его в действие распределительного вала. Пластина вращается центробежным механизмом, тем самым опережая синхронизацию (чтобы искра появлялась раньше) на более высоких оборотах. Это дает топливу время для сгорания, так что образующиеся газы достигают своего максимального давления в то же время, когда поршень достигает верхней части цилиндра. Положение пластины также можно перемещать на небольшое расстояние с помощью небольшого сервомеханизма с вакуумным приводом, обеспечивающего опережающую синхронизацию, когда двигателю требуется увеличить скорость по требованию. Это помогает предотвратить преждевременное зажигание (или порозовение).

Недостатки прерывателей контактов[]

Поскольку они размыкаются и замыкаются несколько раз при каждом обороте двигателя, точки прерывателя контактов подвержены износу — как механическому, так и точечному, вызванному искрением на контактах.
