Принцип работы

Принцип работы подогревателей для легковых и легких коммерческих автомобилей





Предпусковой подогреватель устанавливается в моторном отсеке, подключается к системе охлаждения, топливной системе и бортовой электросети автомобиля.

 За счет сжигания топлива, подаваемого из бака с помощью специального насоса, подогреватель нагревает жидкость в системе охлаждения автомобиля. Собственным циркуляционным насосом он прокачивает ее по контуру, прогревая. Работа подогревателя регулируется автоматически для оптимизации потребления топлива и контролируется многоступенчатой системой защиты. Момент запуска, режим и продолжительность работы устанавливаются пользователем с помощью таймера и/или системы управления через пульт или по телефону.

 Такая конструкция выгодно отличает предпусковой подогреватель от других систем автомобильного отопления.

Он гарантированно обеспечивает запуск двигателя при температурах до -40°С и ниже. При этом подогрев происходит непосредственно перед началом движения (в течение нескольких десятков минут), а машина совершенно не привязана к месту (в отличие от различных электрических систем с внешним источником энергии).

Принцип работы подогревателей для коммерческих автомобилей, спецтехники, судов

 Подогреватель устанавливается в моторном отсеке. Его теплообменник подключается к системе охлаждения, а элек­трические компоненты — к бортовой сети. Топливо забирается через собственную систему топливоснабжения подогревателя из бака автомобиля или дополнительного топливного бачка.

 После запуска подогреватель нагревает жидкость в охлаж­дающем контуре и прокачивает его отдельным насосом через прогреваемые компоненты транспортного средства.

На авто­технике это, как правило, двигатель и радиатор штатного ото­пителя.

 Работа подо­гревателя регулируется автоматически по показаниям дат­чика температуры жидкости.

 Таким образом, применение предпусковых подогревателей на коммерческом транспорте обеспечивает беспроблемный за­пуск двигателя. Предпусковой прогрев двигателя позволяет заметно снизить его износ, а также потребление топлива и расходных ма­териалов, общую нагрузку на аккумулятор и потери времени не только на прогрев, но и на ремонт.

 Подогреватели управляются с включателя или таймера на приборной панели или консоли. Включателем можно включить и выключить подогреватель, на тай­мере – запрограммировать до 3 моментов включения (время дня и день недели) и продолжительность работы (10-120 мин): подогреватель автоматически вклю­чится в активированный момент и проработает установленное количество минут.

Принцип работы подогревателей для автобусов, тяжелой авто- и спецтехники








 Отопители Spheros используются везде, где требуется большая тепло производительность. Они компактны и без проблем устанавливаются в автобусах с низким полом.  Подогреватели работают автономно от двигателя транспортного средства и подключаются к системе охлаждения, топливной системе и электрическому оборудованию автомобиля.





 Принцип действия подогревателя основан на принципе работы механической форсунки высокого давления и контролируется встроенным блоком управления. Электромагнитный клапан подает топливо для горения через распыляющую форсунку в камеру сгорания. Проходя через теплообменник подогревателя жидкость в охлаждающем контуре нагревается. Циркуляция нагретой жидкости по контуру обеспечивается высокопроизводительным насосом. Периодически выполняется адаптация к изменяющейся потребности в тепле. Используя сигналы датчика температуры, блок управления регулирует включение и выключение горелки. Включение и выключение подогревателя выполняется в зависимости от оснащения: с помощью  таймера или выключателя.

Принцип работы автономных воздушных отопителей для коммерческих автомобилей, спецтехники, судов







 Автономный воздушный отопитель поддерживает в кабине, салоне, спальном или грузовом отсеке заданную на органе управления температуру (от +5 до +З°С) без запуска двигателя.



 Отопитель работает на жидком топливе (имеются бензиновые и дизельные версии) независимо от двигателя транспортного средства. Он имеет собственную систему топливоснабжения — из бака автомобиля или дополнительного топливного бачка. Как правило, отопитель устанавливается в отапливаемом помещении. Забор воздуха для горения и вывод выхлопных газов производится снаружи. Использование самых современных технологий, высокое качество сборки и наличие нескольких систем контроля обеспечивают максимальную надежность и полную безопасность работы отопителей.



 Встроенный нагнетатель забирает воздух из отапливаемого помещения, продувает его через теплообменник отопителя и нагретым подает обратно. Отопитель может работать в режиме вентиляции и/или с подмесом наружного воздуха. Его также можно дооборудовать системой распределения воздуха по отапливаемому помещению.



 Работа отопителя регулируется автоматически по показаниям датчика температуры — размещенного на входе воздуха в отопитель или выносного — в любой точке отапливаемого помещения. Текущая производительность при этом меняется плавно для минимизации шумов.



 Отопитель Air Тор можно запустить с помощью включателя или программируемого таймера — оба с регулятором температуры. Включателем (и специальной кнопкой на таймере) отопитель можно запустить и выключить непосредственно из кабины (салона), таймер запускает его автоматически в установленный день недели и час и на запрограммированное время (1-120 мин). Всего устанавливается до 3 программ.

Как это работает: отопители Вебасто

    Сразу стоит оговорить, что прижившееся в народе название Вебасто не в полной мере корректно.

Вебасто – фирма-производитель продукции, о которой пойдет речь сегодня. Так как вышеупомянутая фирма является первопроходцами в производстве отопительного оборудования, то название Вебасто, можно сказать, «приклеилось» к производимому ими оборудованию. На сегодняшний день подобное оборудование так же производят такие фирмы, как EBERSPACHER, Brano-Ateso, Прамотроник, ТЕПЛОСТАР.







    Автономные предпусковые отопители (Вебасто) представляют собой небольшое устройство (3-7кг), интегрированное с охлаждающим контуром, топливной системой, бортовой сетью автомобиля и предназначенное для прогрева ДВС и салона автомобиля до запуска двигателя. Предварительный прогрев позволяет снизить уровень износа деталей двигателя, понизить расход топлива, а так же создает комфортный температурный режим в салоне автомобиля, как зимой, так и летом. Отопители работают автономно, а это значит, что ситуация, когда заряд аккумулятора полностью тратится на предварительный прогрев, а не на пуск двигателя, маловероятен.


    Существуют воздушные и жидкостные предпусковые отопители. Далее рассмотрим принцип их действия.
Воздушные автономные предпусковые отопители устанавливаются в салоне автомобиля, имеют вес 5-7 кг, расход 0,12-0,24 л/час топлива, температура на выходе — до 400°С.




    Воздушные отопители состоят из:


  • Электрический топливный насос выполняет функции подачи и дозировки поступающего топлива. Насос установлен в прохладном месте и связан топливопроводами с топливным баком автомобиля. На пути к отопителю установлен фильтр для очистки топлива
  • Нагнетатель воздуха
  • Камера сгорания состоит из:

                     •насадка горелки
                     •труба сгорания
                     •свеча накаливания: выполнена в виде электрического резистора и расположена в насадке горелки напротив места образования пламени

  • Блок управления
  • Детектор пламени
  • Ограничитель нагрева
  • Система выброса отработавших газов
  • Средства дистанционного управления отопителем










    Принцип работы: с помощью электрического насоса топливо поступает в камеру сгорания, проходя через фильтр.

В этот момент нагнетатель воздуха подает необходимый для сгорания воздух от входного отверстия в насадку горелки (так же он обеспечивает подачу отапливающего воздуха в салон). Воздух для горения забирается снаружи, а отверстие для его всасывания обращено против движения автомобиля, чтобы избежать попадания грязи. В насадке горелки топливо распределяется по трубе сгорания через сечение горелки. В трубе происходит сгорание топливовоздушной смеси. Пуск отопителя осуществляется с помощью свечи накаливания. В теплообменнике происходит отдача тепла, полученного в результате сгорания потока воздуха, подаваемого нагнетателем. Нагретый воздух поступает в кабину. В свою очередь воздух из кабины проходит через теплообменник отопителя и нагретым возвращается нагнетателем обратно, пока не будет достигнута желаемая температура. Система выброса отработавших газов предназначена для выделения продуктов горения наружу. Она состоит из глушителя и отводной трубы отработавших газов.





    «Мозгом» предпускового отопителя является блок управления. Электрические сигналы от датчиков, установленных на узлах отопителя, поступают на блок управления. Такие сигналы подает детектор пламени. Он представляет собой низкоомный резистор с положительным температурным коэффициентом, который меняет свое сопротивление в зависимости от степени нагрева. С помощью детектора пламени контролируется состояние факела и режим его горения в течение всего периода эксплуатации отопителя. Ограничитель нагрева тоже является терморезистором, электрические сигналы от которого поступают в блок управления. Он предохраняет отопитель от перегрева. Система защиты, срабатывая при температуре свыше 1500°С, размыкает электрическую цепь дозирующего насоса и отключает отопитель, переводя его на режим продувки. После охлаждения электрическая цепь снова замыкается и отопитель продолжает работу.

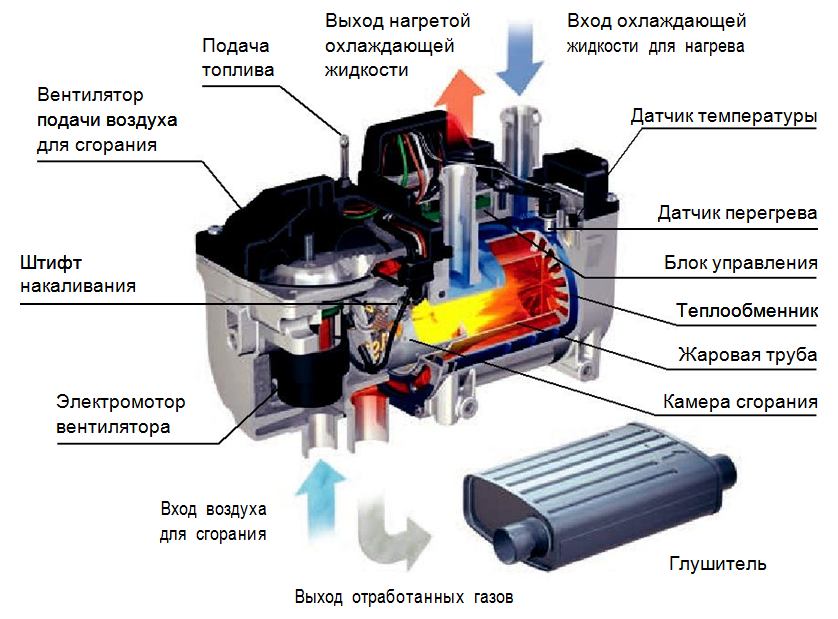

    Жидкостные автономные предпусковые отопители устанавливаются в моторном отсеке (конкретное расположение зависит от марки автомобиля). Жидкостной отопитель интегрирован в систему охлаждения двигателя и перед запуском прогревает охлаждающую жидкость, а соответственно и масло. Дополнительно, автономный отопитель «завязан» с системой вентиляции автомобиля, что дает возможность прогреть салон, а соответственно и ветровые стекла. Вес устройства около 5 кг, расход топлива до 1 л/час.





      Жидкостные отопители состоят из:

  • Теплообменника, который состоит из:

                     •Горелки
                     •Камеры сгорания
                     •Форсунки
                     •Завихрителя воздуха

  • Топливного насоса
  • Циркуляционного насоса
  • Нагнетателя
  • Системы выброса отработавших газов
  • Средств  дистанционного управления отопителем








    Принцип работы: в камеру сгорания подается через форсунку топливо, которое поступает по трубопроводу из топливного бака. Нагнетатель в этот момент обеспечивает подачу воздуха. Для улучшения смесеобразования в камеру сгорания встроен завихритель воздуха. Смесь воспламеняется электрической искрой и, сгорая в камере, нагревает охлаждающую жидкость двигателя. Циркуляционный насос обеспечивает движение жидкости по контуру «теплообменник – двигатель – радиатор – теплообменник». Для контроля за работой всех узлов отопителя и регулирования процесса сгорания используется блок управления (расположен на приборной панели). Он же обеспечивает пожаробезопасность, не допуская перегрева, и высокие экологические показатели выхлопа. Кроме того, подогреватель снабжен глушителем. На выходе из него отработавшие газы охлаждены до температуры, исключающей воспламенение масла или загрязнений. Для прогрева кабины достаточно включить вентилятор штатного отопителя. Делать это нужно после полного прогрева мотора.











Наглядно принцип действия предпускового подогревателя можно понять из рекламы Webasto:









    Узнать более подробно о работе теплообменника сложно, так как там использованы запатентованные разработки фирмы «Вебасто». Применение новейшей керамической технологии позволило добиться снижения нагрузки на аккумулятор. Горелка с металлокерамической прокладкой отличается высокой износоустойчивостью, а за счет использования теплообменника нового уровня с увеличенным КПД и обновленной системой регулировки жидкости — повышается интенсивность прогрева.








    Система запуска автономного отопителя: запуск может обеспечиваться таймером, системой дистанционного запуска или системой дистанционного запуска с телефона.


    Стандартный таймер для легковых автомобилей устанавливается на приборную панель. Он позволяет задавать день недели, время включения и продолжительность работы (10-60 минут) предпускового подогревателя. Кроме того, с его помощью можно включать и выключать отопитель непосредственно в автомобиле (специальная кнопка).






    Система дистанционного запуска: режимом работы подогревателя можно управлять удаленно – с расстояния до 1000 метров. С помощью этой системы можно задать время, когда водитель планирует сесть в авто и завести двигатель, а также уровень комфорта по шкале от 1 до 5. Пульт имеет обратную связь с подогревателем (температура в салоне, время отопления).






    Система дистанционного запуска с телефона – используется когда автомобиль находится на расстоянии более 1000 метров от своего владельца. Задание режима работы подогревателя выполняется с любого телефона, который имеет тональный набор.





Подогреватели охлаждающей жидкости

Изменить страну

Выбор страны

БельгияБалгарияЧескоДанияГерманияEestiÉireEllásEspañaFrance

HrvatskaÍslandIsra elItaliaLatvijaLietuvaMagyarországMoldovaNederland (nederlands)Norge

ÖsterreichPolskaPortugal (site espanhol)România المملكة العربية السعودية‎Srbija SchweizSlovenijaSlovenskoSuomi

SverigeTürkiyeUkrajinaUnited Kingdom

Не можете найти свою страну?

Подогреватели охлаждающей жидкости Webasto обеспечивают циркуляцию охлаждающей жидкости машины через теплообменник, а затем перекачивают ее обратно через двигатель и систему HVAC. Результатом является предварительно прогретый двигатель и салон. В экстремальных климатических условиях обогреватель можно использовать с дополнительными аксессуарами для подогрева топлива, гидравлической жидкости и аккумуляторов.

Найдите дилера Найдите дилера

Thermo Top Pro 150

Thermo Top Pro 150 представляет собой новое поколение жидкостных нагревателей в высокопроизводительной категории с теплопроизводительностью до 51 000 БТЕ/ч. Разработан специально для тяжелых условий эксплуатации.



  • Компактный, легкий и тонкий дизайн
  • ЭБУ и все разъемы с одной стороны
  • Легкий доступ к разъемам для быстрой установки
  • Автоматическая компенсация высоты до 11 483 футов (3 500 м) над уровнем моря
    • 9 0030 Новый мощный насос охлаждающей жидкости U4850
  • 12 В / 24 В

Технический паспорт

Thermo Pro 90 HD

Webasto Thermo Pro 90 HD был специально разработан для использования в тяжелой технике. Новые функции, такие как регулировка высоты, Arctic Start и плавное управление обогревом, обеспечивают предварительный прогрев двигателя при выключенном двигателе, что позволяет этим автомобилям работать в экстремально холодных условиях.

Экономия топлива и низкое потребление энергии вносят ценный вклад как в экономию средств, так и в защиту окружающей среды.

  • Теплопроизводительность: 6 100–26 000 БТЕ/ч (1,8–7,6 кВт)
  • Мощность дополнительного нагрева: 31 000 БТЕ/ч (9,1 кВт)
  • Функция Arctic Start обеспечивает быстрый нагрев при экстремальных температурах
  • Дизель
  • 12В / 24 В

Технический паспорт

Thermo Pro 50 HD

Webasto Thermo Pro 50 HD был специально разработан для использования в тяжелой технике. Его компактные размеры и легкая конструкция позволяют устанавливать его в транспортных средствах с ограниченным пространством.

Экономия топлива и низкое потребление энергии вносят ценный вклад как в экономию средств, так и в защиту окружающей среды.

  • Теплопроизводительность: 8 500–17 000 БТЕ/ч (2,5–5,0 кВт)
  • Автоматическая регулировка высоты до 11 000 футов
  • Впускные и выпускные отверстия охлаждающей жидкости можно поворачивать на 180 градусов
  • Дизель 90 031
  • 24 В

Данные лист

Thermo E+ 320

Webasto Thermo E+ 320 предварительно кондиционирует двигатель машины, интегрируясь в систему охлаждения автомобиля для подогрева и циркуляции охлаждающей жидкости перед первоначальным запуском. Результатом является снижение расхода топлива, сокращение часов работы и снижение выбросов. Новый Webasto Thermo E+ 320 сочетает в себе значительно более короткий и легкий профиль с новым бесщеточным двигателем и технологией форсуночной горелки, что обеспечивает экономию топлива до 4,5% по сравнению с его предшественником.

  • Тепловая мощность 109 000 БТЕ/ч (32 кВт)
  • Система холодного пуска Elimiantes
  • Нагрев гидравлической жидкости с дополнительными аксессуарами 1

Технический паспорт

НОВИНКА! SmarTemp Control 3.0

Совершенно новый SmarTemp Control 3.0 работает как с воздушными, так и с жидкостными нагревателями, обеспечивая полную настройку.

  • ТЕПЕРЬ доступно с технологией Bluetooth!
  • Ручка выбора температуры
  • Программируемое время работы
  • Отображает заданную температуру и температуру окружающей среды
  • Настройки, защищенные паролем
  • Регулируемое отключение при низком напряжении
  • Напоминание о техническом обслуживании для запуска нагревателя каждые 30 дней
  • Режим вентиляции доступен для воздухонагревателя

Спецификация





Как работает система отопления WEBASTO?

Когда дело доходит до надлежащего отопления, мы делаем больше, чем то, что вы найдете в других пунктах проката кемперов. Мы используем только ведущие в мире системы отопления Webasto для наших кемперов, но это не только это.

Принцип работы системы отопления WEBASTO:

Мы помещаем небольшой мотор/топливный насос под кемпер. Этот двигатель подключен к основному топливному баку, а дополнительные аккумуляторы мы разместили в задней части кабины. Мотор включается с помощью переключателя, который мы размещаем внутри кабины. Переключатель имеет несколько настроек мощности, так что вы можете регулировать воздушный поток, исходящий от самого вентилятора. Сам обогреватель/вентилятор расположен внутри кабины и приводится в действие двигателем под кемпером и батареями внутри кабины. Вентилятор обычно находится под кроватью или под передними сиденьями в кемпере.

Ограничивающие факторы системы отопления:

Мы хотим, чтобы вы могли включать систему отопления в любое время и в течение разумного периода времени. Другие арендаторы скажут вам выключить систему отопления на ночь, но нам такой вариант не нравится, в основном потому, что мы сосредоточены на том, чтобы наши кемперы были приспособлены к зиме. Причина, по которой другие арендаторы рекомендуют выключать систему отопления перед ее включением (и просыпаться замерзая), заключается в том, что они не могут обеспечить достаточную мощность батареи для системы. У многих есть только одна батарея, и часто они не будут использовать более крупные и мощные батареи (AGM). Другие попытаются компенсировать это, используя солнечные батареи на крыше для подзарядки батареи. Это не работает, мы пробовали это несколько раз. Слишком медленно заряжает. Итак, мы увеличили размер всех батарей и разместили две из них сзади. Это стоит дороже, но работает как шарм. По нашему мнению, минимум 8-10 часов работы в режиме полного обогрева — это минимум, когда речь идет о путешествии в кемпере по Исландии.

Другие факторы:

  • Изоляция . Мы также обнаружили, что, изолируя фургон с помощью шерсти и коврового покрытия на всех поверхностях в салоне, не оставляя металлических решеток здесь и там, мы смогли сохранить тепло в гораздо большей степени, что позволяет вам нужно уменьшить мощность вентилятора/обогревателя, который производит шум, сравнимый с уровнем/мощностью, на которую вы его установили. Меньше шума всегда хорошо.
  • Одеяла . Они должны быть густыми, и их должно быть много. Наши одеяла толще обычных, и вы можете бесплатно добавить дополнительные одеяла к своему бронированию на втором этапе процесса бронирования.
  • Нагреватель. Обогреватели мощностью 2000 Вт — это стандарт, который мы видим вокруг. Но большой фургон, такой как Easy Big, даже при том, что он может нагреваться с помощью такой системы, требует большего, если вы хотите, чтобы он нагревался в разумные сроки. Итак, мы модернизировали большие каюты до обогревателей мощностью 5000 Вт, чтобы сделать их еще более комфортными.
  • Генератор. Наконец, нужно заказать фургоны с более мощным генератором. Генератор — это то, что превращает кинетическую энергию в электричество, заряжая ваши аккумуляторы. После того, как вы добавите две дополнительные батареи, вам понадобится генератор переменного тока, который не только выдержит повышенное энергопотребление, но и зарядит их достаточно быстро для полной зарядки, прежде чем вы прекратите движение на целый день.
