Установка и подключение противотуманных фар на ВАЗ 2107

Любому владельцу автомобиля ВАЗ хорошо известно, что головной свет у этого авто сложно назвать хорошим. Особенно это заметно при езде в туман, снег или дождь. В сегодняшней статье мы устраним эту проблему, оснастив ВАЗ 2107 противотуманными фарами.

Содержание:

1. Требования нормативных документов и законодательства

2. Какие лампы выбрать в противотуманные фары

3. Расположение и монтаж противотуманок

4. Схема подключения

Требования нормативных документов и законодательства

Поскольку штатных мест для установки противотуманных фар на ВАЗ 2107 нет, необходимо их (места) выбрать. Чтобы в будущем не иметь проблем с сотрудниками ГИБДД и пройти техосмотр, при выборе будем руководствоваться ГОСТ Р41.48-2004, пункт 6.3. Дословно приводить его смысла нет, но общая суть такова:

1. Расстояние от борта автомобиля до края противотуманной фары – не более 400 мм.
2. Расстояние между фарами от их внутренних краев – не менее 600 мм. Может быть уменьшено до 400 мм при габаритной ширине автомобиля менее 1300 мм.
3. Высота над поверхностью грунта – не менее 250 мм и не более 1500 мм.
4. ПТФ не должны располагаться выше фар головного света.

Какие лампы выбрать в противотуманные фары

На сегодняшний день у нас есть три варианта:

1. Галогенные.
2. Светодиодные.
3. Ксеноновые.

Но прежде чем сделать выбор, поговорим о цветовой температуре. Чем она выше (в разумных пределах), тем освещение дороги лучше и меньше утомляются глаза. Но свет с температурой 4 000-6 000 К хорош лишь в ясную погоду. Он будет отличным дополнением к фарам головного света. Но при непогоде ситуация кардинально меняется.

Белый свет сильно рассеивается в частичках воды, и дальность освещения катастрофически падает. Свет же более низкой цветовой температуры лучше проникает сквозь туман и дождь, но хуже освещает дорогу в ясную погоду.

Таким образом, здесь нужно выбрать оптимальную цветовую температуру именно для своего «ареала обитания». Если в нашей местности преимущественно сухая и ясная погода, то имеет смысл поставить более холодные лампы – 3 500-4 300 К. Если частенько приходится ездить в дождь или туман, то оптимальная цветовая температура для ламп ПТФ будет лежать в диапазоне 2 500-3 000 К. Свет такой температуры будет иметь желтоватый оттенок, но зато он отлично проникает сквозь туман и дождь, обеспечивая максимально возможную дальность видимости с минимумом бликов.

Важно! Лампы с цветовой температурой выше 6000 К запрещены к использованию во всем мире не только в противотуманных фарах, но и в фарах головного света. Как правило, они устанавливаются на выставочных авто для создания более презентабельного вида.

А теперь поговорим о типах ламп и их особенностях.

Ксеноновые

Эти источники света выпускаются с цветовой температурой от 3 000 К и выше, но самые распространенные – 4 300 К. В принципе, в ПТФ можно поставить и ксенон, но найти лампу с температурой 3 000 К довольно сложно, а остальные не годятся для езды в непогоду.

Кроме того, подавляющее большинство ПТФ для ВАЗ предназначено для работы с лампами накаливания и галогенками и никак не годятся для работы с ксеноном. Установка же ксенонового источника света вместо галогенного, во-первых, грозит проблемами с сотрудниками ГИБДД (лишение права управления транспортным средством сроком до года), а во-вторых, такие фары будут слепить встречных водителей, как их не регулируй. И если мы решим ставить ксенон, то придется подобрать и фонари, предназначенные для ксеноновых ламп.

Галогенные

Лампочки этого типа имеют цветовую температуру 2 800-3 500 К, а значит, отлично подходят для использования в противотуманных фарах. Именно под них и рассчитаны противотуманные фары ВАЗ. Еще одно их преимущество перед тем же ксеноном – стоимость. Ксеноновая лампа стоит в несколько раз дороже галогенной, к тому же ксеноновый источник света требует установки высоковольтного драйвера – так называемого блока розжига. Галогенную же лампочку можно подключить к бортовой сети автомобиля напрямую. Кроме того, выпускаются галогенные лампочки с желтой колбой, которые специально предназначены для создания противотуманного света.

Светодиодные

Цветовая температура светодиодных ламп может быть практически любой, поэтому выбрать подходящую для противотуманных фар лампочку не составит труда. Единственное, далеко не все светодиодные лампочки будут корректно работать в фарах для галогена, но тем не менее большинство из них создает световой пучок, схожий с пучком галогенной лампы. Единственный, пожалуй, недостаток светодиодного источника света – его высокая стоимость.

Расположение и монтаж противотуманок

С лампочками мы разобрались, теперь нужно решить, где установить противотуманные фары. Тут у нас два варианта:

1. Установить под бампер.
2. Врезать в бампер.

Первый вариант довольно прост и не займет много времени, но эстетикой, увы, не блещет. Кроме того, такие противотуманные фары довольно легко снести, к примеру, при неудачной парковке. Да и ГОСТ (см. раздел «Требования нормативных документов и законодательства») по высоте от дорожного полотна можно не выдержать.

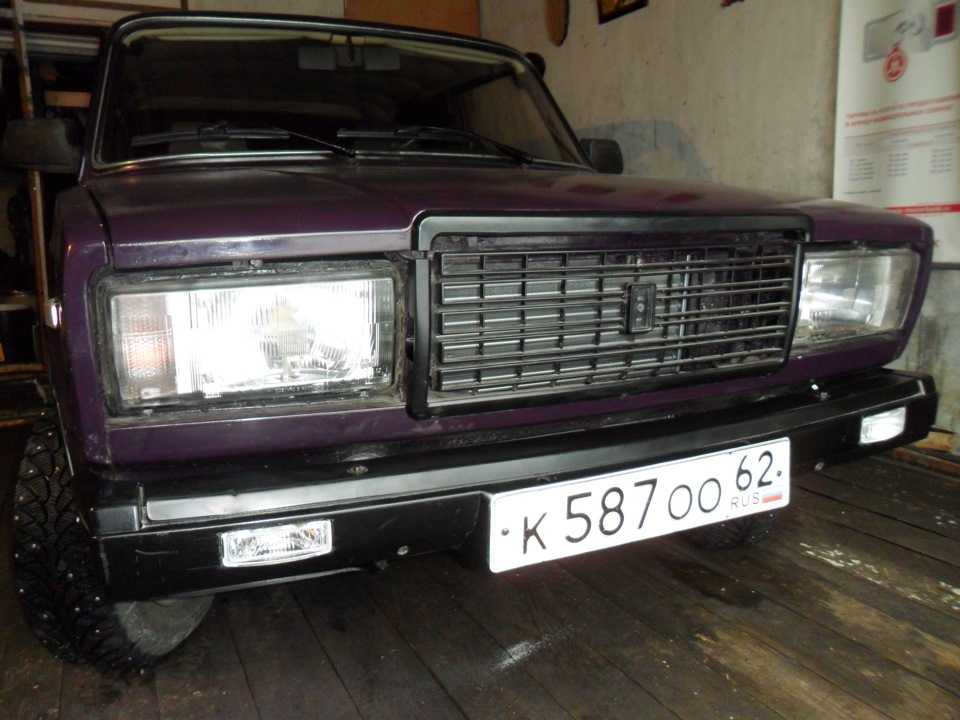

Установка противотуманных фар на ВАЗ 2107 под бампер

Врезать противотуманные фары в бампер, конечно, сложнее, но это будет куда более эстетично смотреться и безопасно для самих фар. Поэтому займемся врезкой, тем более что средняя часть бампера в ВАЗ 2107 пластиковая.

Для начала подберем и купим противотуманные фары. В продаже можно найти фонари самых различных форм и размеров, но чтобы, как говорится, вписаться в общий дизайн ВАЗ 2107, выберем прямоугольные. К примеру, противотуманные фары, изготовленные в Польше. Особая прелесть этой модели – удобная скоба крепления, позволяющая хоть и в небольших пределах, но регулировать угол наклона фонарей.

Полезно! В принципе, выбор фар – дело сугубо индивидуальное. При желании, пользуясь приведенной методикой, врезать в бампер ВАЗ 2107 можно все что угодно.

Снимаем бампер, прикладываем изнутри фары на свои будущие места и размечаем окна. Размер их в идеале должен совпадать с размером стекла ПТФ, но мы оставим небольшой запас: сделаем меньше, потом доведем напильником.

Обсверливаем сверлом небольшого диаметра будущие окна по периметру и вырезаем их при помощи лобзика или обычного ножовочного полотна.

Наводим красоту напильником, постоянно примеряя фару. Она должна свободно входить, но заметных щелей, портящих внешний вид, быть не должно.

Доводка окна под ПТФ напильником

Осталось закрепить противотуманные фары на бампере. Это можно сделать любым способом. Автор фото использовал штатный кронштейн, просверлив два отверстия под болты с потайными головками. Зазор между кронштейном и бампером можно устранить, поставив проставку подходящего размера или даже обычные шайбы. Шляпки болтов снаружи закроются хромированной накладкой, так что внешний вид портить не будут.

Схема подключения

Осталось подключить наши противотуманные фары к бортовой сети автомобиля. В ВАЗ 2107 это сделать несложно, поскольку в монтажном блоке предусмотрены места для установки предохранителей, а вся разводка от них выведена на колодки. Но кое-что, конечно, придется докупить. Дополнительно нам понадобятся:

1. Реле с колодкой к нему.
2. Выключатель противотуманного света с колодкой к нему.
3. Клеммы типа “мама” для ножевых колодок.
4. Специальные автомобильные провода (например, марки ПГВА).
5. Три предохранителя: один на 15 и два на 7.5 А.
6. Две галогенные лампы с цоколем h4 мощностью 55 Вт (в комплекте с фарами не идут).

С принципиальной электрической схемой заморачиваться не будем. Просто предположим, что читать мы их не умеем, и ограничимся схемой монтажной.

На схеме маркировкой Ш4, Ш6, Ш7, Ш11, Ш9 обозначены колодки монтажного блока, под ними слева направо: выключатель габаритного света, противотуманных фар (будем устанавливать сами) и выключатель головного света.

Прежде всего ищем место установки реле включения противотуманных фар. Автор фото решил установить его на брызговике моторного отсека.

Теперь тянем проводку от монтажного блока до противотуманных фар. Поскольку бампер у нас пластиковый, вместе с питающим проводом будем тянуть и провод массы.

Полезно! При желании подключить массу фар можно и не в моторном отсеке. К примеру, можно использовать болты крепления фар головного света.

Для большей надежности провода можно вдеть в гофру (лучше термоустойчивую). Выводим провода в отверстия в фартуке, концы проводов обжимаем клеммами типа “мама” – их наденем на контакты ламп.

Теперь вскрываем монтажный блок (находится в моторном отсеке под лобовым стеклом напротив пассажира). На фото ниже он обозначен цифрой 5.

Местоположение монтажного блока в ВАЗе 2107 (позиция 5)

Демонтируем его, отвернув 2 гайки, и добираемся до колодок. Отмеряем провода нужной длины, опресовываем на них ножевые колодки при помощи пассатижей и собираем схему, представленную выше. Для этого по очереди отключаем колодки и вставляем ножевые контакты в нужные гнезда – они должны быть пустыми. Провод от колодки Ш4 протягиваем в салон к месту установки выключателя противотуманных фар. Мы его поставим рядом с выключателями габаритного и головного света на свободное место, закрытое заглушкой.

Все готово? Устанавливаем монтажный блок на место. Теперь займемся предохранителями. Нас интересуют те, что помечены стрелками на фото ниже. Зеленой стрелкой отмечен предохранитель, общий для обоих ПТФ. Он установлен изначально, поскольку питает и другие цепи автомобиля. Его номинал 10 А, но мы заменим его на пятнадцати амперный, поскольку при установке противотуманных фар нагрузка на него возрастет. Красными стрелками обозначены предохранители, отвечающие за левую и правую противотуманные фары. Изначально могут не стоять – фар же на автомобиле не было. Устанавливаем туда предохранители номиналом 7.5 А.

Осталось установить и подключить кнопку управления противотуманными фарами. Снимаем декоративную накладку в задней части консоли для ручки переключения передач и выталкиваем изнутри заглушку, кнопку габаритного и головного света. Собираем схему, врезаясь прямо в провода, идущие от переключателей, подключаемся к проводу, проброшенному с монтажного блока, устанавливаем кнопки, включая новую, на место.

На этом работу можно считать законченной, включаем, проверяем. Да, мы потратили довольно много времени, ковыряясь с бампером и проводкой, но зато получили настоящий и качественный противотуманный свет, который не подведет нас и обезопасит поездку в любую непогоду.
