Проверка реле-регулятора

Реле-регулятор рекомендуется проверять на специальном стенде. При этом реле-регулятор должен быть охлажден до окружающей температуры и установлен на стенде в рабочем положении (вертикальное положение с клеммами вправо). Реле-регулятор допускается проверять и непосредственно на автомобиле. Для этого необходимо иметь следующие приборы: вольтметр постоянного тока со шкалой до 20 в с ценой деления 0,1—0,2 в и амперметр постоянного тока со шкалой 20—0—20 а с ценой деления 1 а.

Проверка реле обратного тока

Реле обратного тока проверяют при подключенной аккумуляторной батарее 4 (рис. а).

Для этого необходимо отсоединить провод от клеммы Б реле-регулятора и между этим проводом и клеммой Б реле-регулятора 1 с помощью дополнительного проводника включить амперметр 5. Вольтметр 2 нужно включить между клеммой Я и массой реле-регулятора.

Медленно увеличивая число оборотов якоря генератора, определяют напряжение, при котором замыкаются контакты реле. Напряжение включения реле должно быть в пределах 12,2—13,2 В.

Рис. Схема включения приборов для проверки реле-регулятора:
а — схема включения приборов для проверки реле обратного тока, б — схема включения приборов для проверки регулятора напряжения и ограничителя тока; 1 — реле-регулятор; 2 — вольтметр; 3 — генератор; 4 — аккумуляторная батарея; 5 — амперметр; 6 — реостат

Момент замыкания легко заметить по отклонению стрелки амперметра. Затем, уменьшая число оборотов якоря генератора 3, нужно определить величину обратного тока, при котором контакты реле размыкаются. Обратный ток должен быть в пределах 0,5—6 а.

Если при повышении числа оборотов якоря генератора увеличение показаний вольтметра прекращается и реле не включается (стрелка амперметра не отклоняется, контакты реле не замыкаются), необходимо сначала проверить ц отрегулировать величину регулируемого напряжения, а затем величину напряжения включения реле.

Проверка регулятора напряжения

Схема включения приборов для проверки регулятора напряжения такая же, как и для проверки реле обратного тока. Необходимо только отъединить аккумуляторную батарею (на автомобиле аккумуляторную батарею отъединяют после пуска двигателя, для устойчивой работы которого нужно поддерживать число оборотов якоря генератора выше числа оборотов включения реле обратного тока) и включить вольтметр 2 между массой и клеммой Б реле-регулятора (рис. б). Якорь генератора приводится во вращение со скоростью 3500 об/мин. На клемму Б реле-регулятора 1 включаются потребители или реостат 6 с тем, чтобы нагрузка генератора составила 10 а (отсчитывается по показаниям амперметра).

При исправном регуляторе вольтметр должен показывать напряжение 13,8—14,8 В.

Проверка ограничителя тока

При проверке ограничителя тока схема включения прибора остается той же, что и при проверке регулятора напряжения (рис. б). Якорь генератора приводится во вращение со скоростью 3500 об/мин. Затем постепенно увеличивают нагрузку генератора нагрузочным реостатом и наблюдают за стрелкой амперметра. Показания амперметра в тот момент, когда, несмотря на уменьшение сопротивления реостата, стрелка останавливается, соответствуют значению максимального регулируемого тока.

Рубрика:Аккумулятор, генератор, стартерМетки: Реле

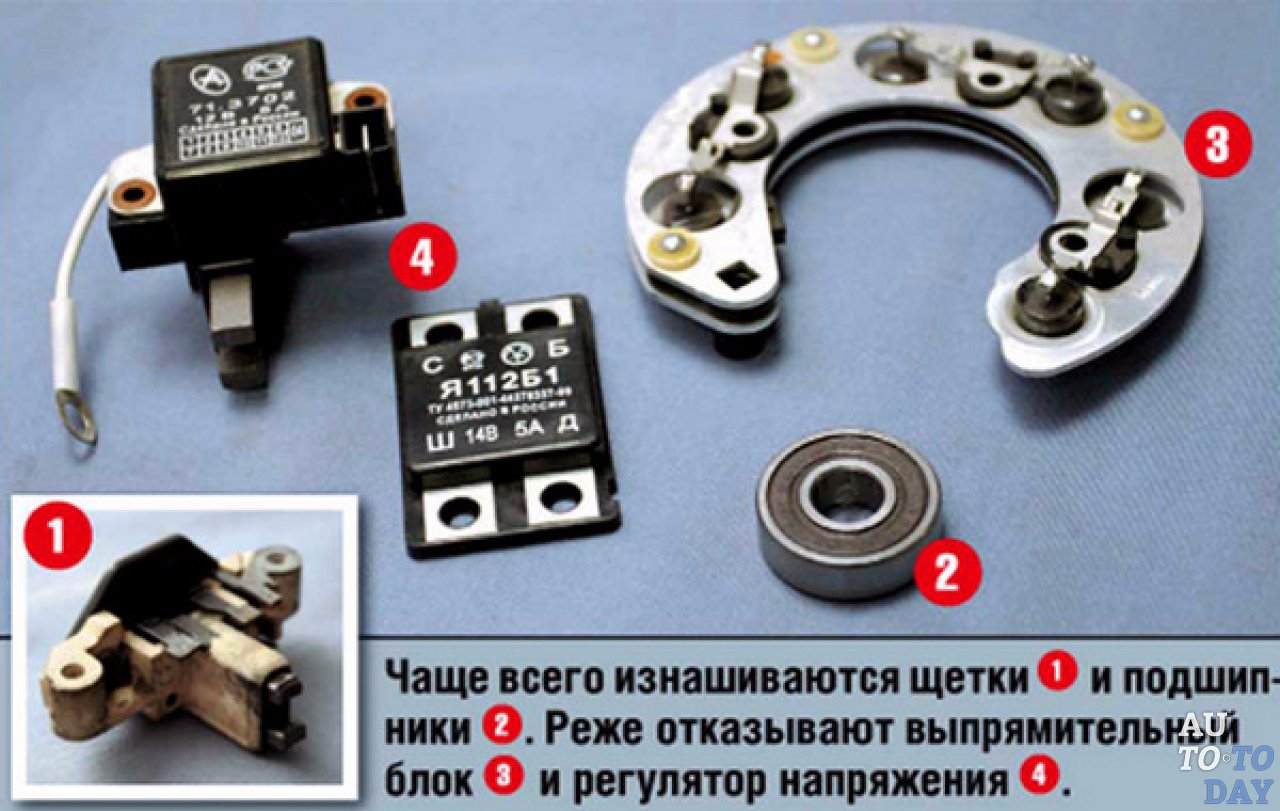

Проверка работы генераторов и реле-регуляторов

сообщение №918

Работу генератора и реле-регулятора проверяют как на автомобиле, так и на контрольно-испытательных стендах.

При простейшей проверке генератора надо при отключенной аккумуляторной батарее замкнуть зажим Я генератора постоянного тока или зажим генератора переменного тока через лампу или вольтметр на массу. При исправной работе генератора и реле-регулятора спираль лампы будет иметь нормальный накал, а показания вольтметра будут в пределах 13,5—15 в при испытании 12-вольтовых генераторов и 27—30 в при испытании 24-вольтовых генераторов. В случае меньшего напряжения необходимо замкнуть на несколько секунд проводником зажимы Я и Ш генератора постоянного тока, а в генераторах Г250, Г250-А1 и Г270-А замкнуть между собой зажимы «+» и Ш; если при этом напряжение генератора повысится, то неисправным следует считать реле-регулятор.

Более точную проверку генераторов и реле-регуляторов производят на автомобиле при помощи вольтамперметра или на стендах.

Контрольно-испытательный стенд.

Контрольно-испытательный стенд (рис. 149) позволяет проводить испытание генераторов постоянного тока в режиме электродвигателя, испытание генераторов постоянного и переменного тока на номинальную мощность, проверку работы и регулировку реле-регуляторов и другие работы.

Испытываемые генераторы устанавливают на призмы 19 зажимного устройства. Вал генератора соединяют с муфтой 14 при помощи сменной головки, надеваемой с одной стороны на гайку крепления шкива генератора, а с другой стороны на шестигранную головку муфты. Затем вращением рукоятки 20 сближают или раздвигают призмы, совмещая оси якоря генератора и соединительной муфты 14. После этого рукояткой 12 закрепляют генератор.

Для привода генератора на стенде установлен коллекторный однофазный электродвигатель переменного тока, якорь которого может вращаться в обе стороны со скоростью от 0 до 5000 об/мин.

Рис. 149. Схема стенда для испытания: а — генераторов постоянного тока и их реле-регуляторов;

1 — реостат нагрузки; 2 — переключатель амперметра; 3 — амперметр; 4 — плавкий предохранитель; 5 — переключатель вольтметра; 6 и 10 — соединительные пластины; 7 — колодка зажимов; 8 — реле-регулятор; 9 — кронштейны; 11 — вольтметр; 12 — рукоятка крепления генератора; 13 — зажимное устройство; 14 — соединительная муфта; 15 — электродвигатель; 16 — рукоятка регулирования скорости вращения якоря электродвигателя; 17 — тахометр; 18 — выключатель электродвигателя; 19 — призмы для установки генератора; 20 — рукоятка для установки соосности якорей генератора и электродвигателя; 21 — генератор; 22 — аккумуляторная батарея

Скорость и изменение направления вращения якоря электродвигателя регулируют сдвигом щеток по коллектору при помощи рукоятки 16.

Скорость вращения электродвигателя регистрируется тахометром 17.

Испытываемый реле-регулятор крепят на кронштейне 9 щита стенда. На щите стенда закреплена колодка зажимов 7, нагрузочный реостат 1, измерительные приборы и переключатели 2 и 5. Реостатом 1 устанавливают силу тока нагрузки при испытании генератора и реле-регулятора.

Испытание генератора на номинальную мощность выполняют при отключенном реле-регуляторе. При установке генератора на стенд соединяют вал его с муфтой 14 стенда и после совмещения осей якоря генератора с муфтой привода закрепляют генератор в зажимном устройстве 13 стенда. Затем соединяют проводниками зажимы генератора с зажимами Б, Я, Ш, М колодки зажимов стенда. Схемы включения см. на рис. 149, а и 149, б.

Рис. 149. Схема стенда для испытания: б — генераторов переменного тока и их реле-регуляторов;

Перед испытанием пластинами 6 и 10 замыкают зажимы Б, Я и Ш колодки зажимов 7. Устанавливают рычажки переключателей 2 и 5 в положение «нагрузка», вводят полное сопротивление реостата 1 и выключателем 18 включают электродвигатель. Сдвигом рукоятки 16 плавно повышают скорость вращения электродвигателя и наблюдают за показаниями тахометра, вольтметра и амперметра. Силу тока нагрузки генератора регулируют реостатом 1. Показания тахометра, вольтметра и амперметра должны соответствовать техническим условиям на проверку генератора на номинальную мощность. Например: генератор считается исправным, если при 2400 об/мин якоря генератора Г130 и 2000 об/мин ротора генератора Г250-А1 и Г250 в холодном состоянии при напряжении не менее 12,5 в сила тока нагрузки будет не менее 28 а.

Исправный генератор Г270-А в холодном состоянии при 2000 об/мин ротора имеет напряжение на зажимах «+» и «—» выпрямителя не менее 25 в при силе тока нагрузки 20 а. Если при испытании генератор не возбуждается, необходимо подключить на 1—2 сек обмотку возбуждения генератора к аккумуляторной батарее, для чего устанавливают рычажок переключателя 2 в положение «батарея».

Как только напряжение генератора повысится, тут же переводят рычажок 2 в положение «нагрузка».

Проверка и регулировка реле-регуляторов.

Закрепляют проверяемый реле-регулятор на площадке стенда и соединяют проводниками зажимы реле-регулятора с зажимами колодки стенда по схемам, приведенным на рис. 149, а и 149, б.

В случае испытания РР127 или РР362 следует пластиной 6 замкнуть зажимы Б и Я колодки. При испытании РР130 или другого трехэлементного реле-регулятора генератора постоянного тока не нужно соединять между собой зажимы Б, Я, Ш пластинами 6 и 10.

Проверка и регулировка регулятора напряжения. Устанавливают рычажки переключателей вольтметра и амперметра в положение «нагрузка», а ползунок реостата на полное сопротивление. Включают электродвигатель и доводят скорость вращения вала генератора до 3000 об/мин. При помощи реостата устанавливают силу тока нагрузки генератора, равную 0,5 номинальной величины (для генераторов Г130 и Г250 — 14 а, для генератора Г270-А — 10 а) и наблюдают за показанием вольтметра (номинальная сила тока указана на корпусе генератора и крышке каждого реле-регулятора).

В зависимости от климатических условий эксплуатации автомобиля и места установки батареи на автомобиле напряжение генератора должно соответствовать величинам, приведенным в табл. 9.

Если напряжение генератора будет больше или меньше величин, указанных в табл. 9, необходимо для увеличения напряжения генератора усилить натяжение пружины регулятора, для чего надо плавно отгибать рычажок крепления пружины вниз. Для уменьшения напряжения генератора — отгибать рычажок вверх.

Проверка и регулировка ограничителя тока. При том же положении рычажков переключателей 2 и 5 (см. рис. 149, а) и скорости вращения вала генератора 3000 об/мин, плавно уменьшать сопротивление реостата и замерить амперметром максимально возможную силу тока нагрузки генератора.

Если максимальная сила тока будет больше номинальной величины (она указана на крышке каждого реле-регулятора), например для РР130 — 28 а, РР51 — 35 а, необходимо ослабить натяжение пружины ограничителя тока, для чего отогнуть вверх рычажок крепления пружины.

Таблица 9

Климатический район	Время года	Установка аккумуляторной батареи на автомобиле
		наружная		подкапотная
		Напряжение генератора, в	Напряжение момента замыкания контактов реле обратного тока, в	Напряжение генератора, в	Напряжение момента замыкания контактов реле обратного тока, в
Северные районы с температурой зимой ниже -40° С	Зима	15	12,5—13	14,5	12,5—13
Северные районы с температурой зимой ниже -40° С	Лето	14	12—12,5	13,7	12—12,5
Центральные районы с температурой зимой до -30° С	В течение всего года	14,2	12—12,5	13,7	12—12,2
Южные районы	В течение всего года	13,5	11,8—12,2	13,5	11,8—12,2

Примечание

. При проверке 24-вольтовых реле-регуляторов напряжение генератора и напряжение включения контактов реле обратного тока соответственно увеличиваются в 2 раза для каждого климатического района и времени года.

Проверка и регулировка реле обратного тока. Устанавливают рычажок 5 переключателя вольтметра в положение «генератор», а движок реостата в положение, при котором сила тока генератора равна 4—8 а. Плавно повышают скорость вращения якоря генератора и наблюдают, при каком напряжении генератора происходит замыкание контактов реле (см. табл. 9).

Если замыкание контактов реле происходит при повышенном напряжении, необходимо уменьшить натяжение пружины, для чего отогнуть вверх рычажок пружины, и, наоборот, при пониженном напряжении натяжение пружины увеличивают.

Проверка и регулировка реле защиты РР362. Эти работы производят при отключенном от генератора реле-регуляторе. Подключают последовательную обмотку реле к аккумуляторной батарее с последовательно включенными в цепь реостатом, амперметром и выключателем; один проводник от батареи подключают к зажиму Ш реле-регулятора, а другой — к теплоотводу транзистора. С помощью реостата плавно увеличивают силу тока обмотки, наблюдая за моментом замыкания контактов. Если замыкание контактов происходит при силе тока более 3,2—3,6 а, необходимо уменьшить натяжение пружины якорька, для чего рычажок пружины отгибают вверх. Натяжение пружины увеличивают, если контакты реле защиты замыкаются при силе тока менее 3,2 а.

Все другие виды проверки и регулировки приборов реле-регуляторов и генераторов производит электрик.

Определение исправности выпрямителя генераторов переменного тока под нагрузкой по напряжению на его зажимах. Подключают к зажимам «+» и «—» генератора реостат с последовательно включенным амперметром. Для измерения напряжения к зажимам «+» и «—» генератора подключают вольтметр. Ротор генератора должен вращаться со скоростью 2000—3000 об/мин. Реостатом изменяют силу тока нагрузки от нуля до номинальной величины, и если напряжение при этой нагрузке не будет снижаться ниже 13,5 в (Г250 и Г250-А1) и 27 в (Г270-А), то выпрямитель считают исправным. В случае снижения напряжения ниже указанных величин или когда сила тока не достигает 28 а (Г250 и Г250-А1) и 20 а (Г270-А), выпрямитель считают неисправным. Проверку выпрямителя этим способом производят при отключенной аккумуляторной батарее.

Простейший способ проверки диода. Подключают проводники от аккумуляторной батареи 24 в к зажимам диода через последовательно включенную лампу. Если диод исправный, то при одном включении проводников лампа не светится, а при перемене местами проводников на зажимах диода лампа будет светиться полным накалом. В случае пробоя диода лампа будет светиться полным накалом при любом подсоединении проводников к зажимам диода. Перед такой проверкой диодов на генераторе необходимо предварительно отъединить концы фаз обмотки статора от колодки 14 зажимов (см. рис. 37).

Простейший способ проверки транзистора реле-регулятора. Подключают вольтметр к зажимам «+» и «—» генератора и снимают крышку реле-регулятора. При работающем генераторе отключают аккумуляторную батарею. Нажатием на якорек РН или РЗ замыкают контакты этих приборов и наблюдают за показанием вольтметра. Если транзистор исправный, то при замыкании контактов напряжение генератора резко уменьшается, а при размыкании снова возрастает до нормальной величины. Если транзистор пробит, то напряжение генератора не будет изменяться и остается завышенным как при замыкании, так и при размыкании контактов РН и РЗ.
