Распредвал есть в конструкции практически каждого двигателя. При этом, как сам распредвал, так и его датчик могут выходить из строя, что приносит автолюбителям массу проблем.
Автомобиль достаточно сложная конструкция, поэтому даже заядлые автолюбители не всегда знают о существовании тех или иных деталей в их авто. При этом даже если человек когда-то слышал название детали, то это вовсе не означает, что он знает или понимает за что она отвечает в автомобиле.
Читай также: Что будет если залить Колу в двигатель: необычный эксперимент
Так, очень многих автолюбителей волнует вопрос о том, что такое распредвал, нужно ли его регулировать, менять, чистить и как часто это нужно делать. В этой статье мы разберёмся с тем, за что отвечает распредвал, зачем он нужен и как его поломка может сказаться на поведение автомобиля.
Что такое распредвал
Распредвал: зачем нужен в автомобиле и какие бывают поломки / depositphotos
Читай также: Как промыть двигатель
Фактически, распредвал представляет собой длинный стержень с несколькими кулачками.
Количество кулачков соответствует количеству впускных и выпускных клапанов.
Таким образом распредвал обеспечивает попадание воздуха в цилиндры двигателя, а также отвод отработанных газов.
При этом, чтобы распредвал работал без проблем, он имеет масляные каналы, которые сделаны в виде сквозного отверстия с выводом к опорным подшипникам и кулачкам.
Корректная работа распредвала гарантирует непрерывную работу всех цилиндров двигателя в определенной очередности. В зависимости от сложности двигателя, он может иметь в своей конструкции несколько распредвалов.
При этом распредвал может размещаться как в верхней части двигателя, так и в нижней. Распредвал или же распредвалы соединяются с коленвалом при помощи ременного или цепного привода, который и приводит распредвалы в движение.
Зачем нужен датчик распредвала
Распредвал: зачем нужен в автомобиле и какие бывают поломки / depositphotos
Читай также: Что делать, если двигатель перегрелся
Расположение данного датчика будет зависеть от конструктивных особенностей конкретного автомобиля.
Основная задача датчика распредвала – определение положения ГРМ по отношению к коленчатому валу.
В зависимости от того, какие сигналы получает ЭБУ двигателя от датчика, в автоматическом режиме идет корректировка впрыска топлива и зажигания. Если этот датчик выходит из строя, то на бензиновых двигателях становится просто невозможно завести мотор. С дизельными моторами ситуация похожая, просто запуск двигателя тут сильно затруднен.
Датчик распредвала работает по принципу Холла – магнитное поле в приборе изменяется при замыкании магнитного зазора специальным зубцом, который находится на валу или задающем диске. Таким образом, частота импульсов будет напрямую зависеть от темпа вращения распредвала и исходя из этого ЭБУ будет соответствующим образом подстраивать работу двигателя.
Поломки распредвала и их причины
Распредвал: зачем нужен в автомобиле и какие бывают поломки / depositphotos
Читай также: Что делать, если остановился двигатель
Если говорить о поломках, связанных конкретно с распредвалом, то их относительно немного.
Так, чаще всего диагностировать поломку данного элемента конструкции автомобиля можно по характерному стуку, к которому приводит износ кулачков или подшипников.
Помимо этого, стук распредвалов также может быть вызван естественным износом, использованием плохого моторного масла или же проблемой с регулировкой подачи топлива.
Подобные проблемы приводят к потере мощности двигателя и повышенному расходу масла.
Подпишись на наш Telegram-канал, если хочешь первым узнавать главные новости
Вам также может быть интересно:
- Зачем включать кондиционер в машине зимой: есть ответ
- Как ухаживать за автомобильным кондиционером: Советы
- Почему потеют окна в авто: Причины и как убрать конденсат
- Теги:
- ремонт
- распределительный вал
- распредвал
- советы
- датчик
Что такое распредвал (распределительный вал) в автомобиле, как он устроен и как работает
Распределительный вал – это функциональный элемент топливной системы автомобиля, ответственный за правильное последовательное открывание и закрывание клапанов мотора.
От правильности его функционирования зависят расход топлива, развиваемая мощность, стабильность его работы, другие ездовые характеристики. Давайте рассмотрим, что такое распредвал в автомобиле, в чём заключается его принцип действия и как неправильная работа сказывается на машине.

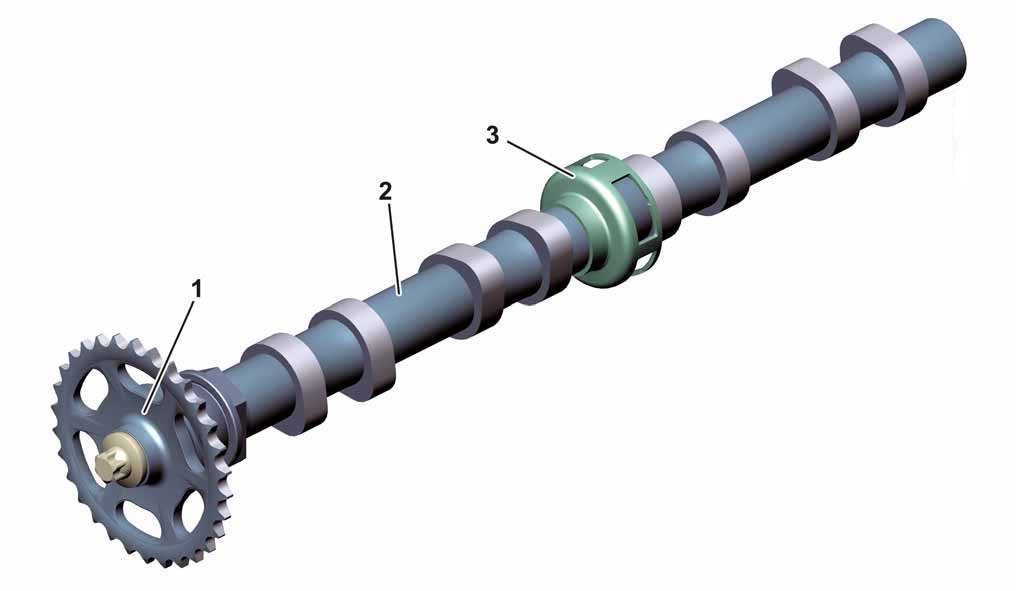

Что такое распредвал
Как выглядит распредвал.
Распределительный вал представляет собой стержень, на котором располагается несколько так называемых кулачков. Это детали неправильной формы, вращающиеся на оси вала. Они соответствуют количеству впускных клапанов цилиндров и располагаются точно напротив них. Комплект кулачков подобран так, что вращение гарантирует стабильное и равномерное сжигание топлива в цилиндрах. А работа всего распредвала чётко синхронизирована с другими механизмами двигателя.
По обеим сторонам от кулачков на вал надеты опорные шейки, удерживающие его в подшипниках. Одним из важнейших узлов вала являются масляные каналы. От их состояния зависит физический износ деталей, мощностные характеристики мотора и стабильность его работы.
Для подвода масла в оси распредвала сделано сквозное отверстие с выводами к опорным подшипникам и кулачкам.

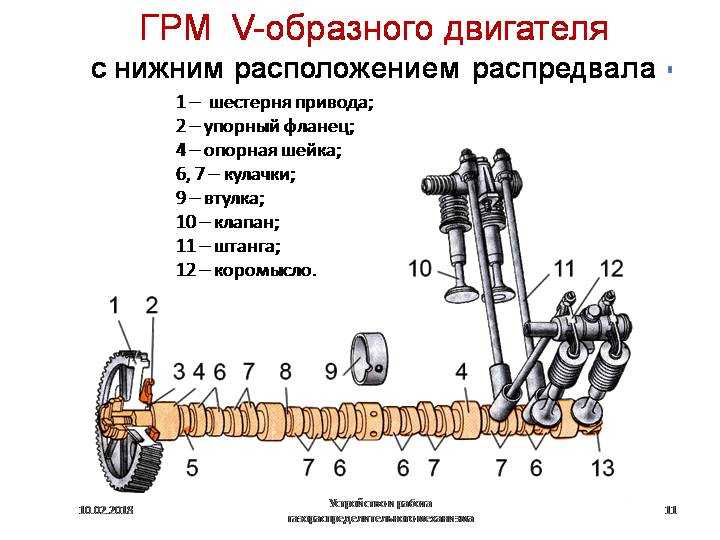

Как устроен распредвал
Распредвалы в головке блока цилиндров.
Распределительный вал – это ключевой функциональный компонент газораспределительного механизма, который определяет порядок открытия клапанов для запуска воздушно-топливной смеси внутрь цилиндров. Синхронная работа этого механизма обеспечивает непрерывное поочерёдное сгорание порций топлива в камерах двигателя. В некоторых моделях автомобилей газораспределительный механизм имеет несколько распредвалов.
Конструкция, расположение, состав и характеристики кулачков распределительного вала полностью зависят от модели двигателя. В некоторых машинах распредвал размещается в головке блока цилиндров, а в других – в его основании. Верхнее расположение на данный момент считается оптимальным, так как облегчает ремонт и обслуживание. Распредвал ремённой или цепной передачей связывается с коленчатым валом двигателя, потому что именно им приводится в движение.
Как работает распредвал
При поперечном рассмотрении кулачок имеет форму капли. При вращении вытянутая часть кулачка наживает на толкатель клапана и приводит к открыванию клапана. Это провоцирует подачу воздушно-топливной смеси для сжигания. При дальнейшем вращении кулачок «отпускает» толкатель, и тот под действием пружинного механизма возвращает клапан в закрытое положение.
В шестерне распределительного вала располагается в два раза больше зубьев, чем у коленчатого. Это связано с тем, что за один рабочий циклы двигателя коленвал совершает 2 оборота, а распредвал – 1.
Конфигурация двигателя может включать два распределительных вала. Компоновка газораспределительного механизма с одним валом применяется в бюджетных машинах, где цилиндры имеют по 1 паре клапанов. Два распредвала нужны в моделях с двумя парами клапанов на цилиндрах.
За что отвечает датчик распредвала
Датчик положения распределительного вала определяет угловые положения ГРМ относительно коленчатого вала и генерирует соответствующие сигналы в системе электронного управления двигателем.
В результате корректируются зажигание и впрыск топлива. На бензиновых автомобилях сбой в работе данного прибора блокирует работу ЭБУ и не позволяет завести мотор. В дизельных моделях пуск возможен, но все равно сложен.
Как и датчик коленвала, датчик распредвала работает на основе принципа Холла – магнитное поле в приборе изменяется при замыкании магнитного зазора специальным зубцом, который находится на валу или задающем диске. Когда зубец проходит рядом с датчиком, формируется сигнал, отправляемый в электронный блок управления. Частота импульсов напрямую связана с темпом вращения распредвала, исходя из чего ЭБУ и вносит корректировки в работу двигателя. За счёт постоянного получения данных о позиции поршня первого цилиндра обеспечивается последовательный и своевременный впрыск.
Поломки и их причины
Неисправный распределительный вал чаще всего выдаёт своё состояние характерным стуком, который возникает из-за износа подшипников или кулачков, деформации вала, механической поломке одного из элементов.
Такие поломки возникают, как по причине заводского брака, так и в результате естественного износа.
Стук распредвала также возникает при использовании плохого моторного масла или из-за неотрегулированной подачи топлива. Из-за этого клапана цилиндров и кулачки работают несинхронно – двигатель теряет мощность, расходует слишком много топлива и работает нестабильно.
Источник
Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!
Ключевые теги: устройство автомобиля, распредвал, двигатель
Что такое распределительный вал и для чего он нужен?
двигатель
Обновлено 9 окт.
2019 г.
Джейсон Унрау
Средний двигатель внутреннего сгорания состоит из тысяч деталей, из которых более 200 движущихся частей.
Среди этих компонентов распределительный вал является одним из самых важных.
Автомобильный двигатель просто не работает без него и плохо работает при повреждении распределительного вала.
Поскольку большинство людей никогда не разбирают автомобильный двигатель, трудно понять, что это такое и для чего оно предназначено.
Давайте посмотрим, что такое распределительный вал, что он делает и что происходит, если что-то не так.
Что такое распределительный вал?
В буквальном смысле распределительный вал представляет собой вал с прикрепленными к нему кулачками.
Кулачки представляют собой выступы овальной формы, расположенные точно вдоль вала.
Длина вала и количество кулачков или кулачков напрямую связаны с количеством клапанов и цилиндров, из которых состоит двигатель.
Распределительные валы изготавливаются из закаленной стали или сплава чугуна.
Это достаточно просто, но что это делает?
Распределительный вал открывает и закрывает клапаны в головке блока цилиндров.
При вращении распределительного вала выступы на кулачках давят на толкатели клапанов.
Это движение заставляет клапаны открываться, а пружины клапанов возвращают клапан в сидячее положение, как только кулачок кулачка проходит мимо.
Но что заставляет вращаться распределительный вал, спросите вы?
Вы наверняка слышали о ремне ГРМ (или цепи).
Ремень ГРМ соединяет звездочки на передней части коленчатого и распределительного валов, поэтому они работают синхронно.
Коленчатый вал передает энергию распределительному валу, заставляя его вращаться, в результате чего впускной и выпускной клапаны открываются и закрываются.
Как узнать, есть ли проблема с распределительным валом?
Как и у всех движущихся частей двигателя, у распределительного вала могут возникнуть проблемы.
Это не частая проблема на большинстве новых автомобилей, но время от времени все же случается.
Как выглядит неисправность распределительного вала?
В большинстве случаев загорается индикатор Check Engine.
Коды неисправностей, связанные с проблемами распредвала, включают код пропусков зажигания для определенного цилиндра и возможные коды датчика положения распредвала. Другие симптомы включают в себя:
- Выхлоп или хлопки из выхлопной трубы или впуска
- Постукивание в верхней части двигателя
- Полный промах в двигателе
- Потеря мощности двигателя
Поскольку ни один из этих симптомов не является уникальным только для проблем с распределительным валом, для точной диагностики и устранения проблемы требуется опытный механик.
Можно ли отремонтировать распределительный вал?
Из-за производственных процессов ремонт распределительного вала часто нецелесообразен.
Хотя в некоторых высокопроизводительных двигателях используются ремонтопригодные распределительные валы, это не очень экономично или практично для среднего автомобиля на дороге.
Вместо этого, если вашему автомобилю нужен новый распределительный вал, лучше всего заменить его новым.
Сколько стоит замена распределительного вала?
Детали для замены распределительного вала для большинства моделей будут стоить от 200 до 500 долларов США за распределительный вал, а также соответствующие уплотнения и прокладки.
Работа по замене распределительного вала, безусловно, является самой дорогой частью сметы ремонта.
Стоимость рабочей силы составляет 1000 долларов или более, а стоимость ремонта большинства моделей составляет от 1200 до 1500 долларов.
Если вам нужна замена распределительного вала, получите предложение от опытного механика через AutoGuru.
Вас порадуют быстрая смета, прозрачные цены и удобство онлайн-бронирования!
Автор:
Джейсон Унрау
Джейсон — канадский автор автомобильных статей, работавший в сфере автосервиса, но с детства увлеченный автомобилями и механикой.
Одной из его первых машин была Mazda RX-7 80-го года выпуска, которой очень не хватает до сих пор.
Ford Torino GT 68-го года, универсал Ford Country Squire Woodie 1966-го и Suzuki GSX-R 750 1996-го года побывали в его парке автомобилей, мотоциклов и грузовиков за последние два десятилетия.
Гордость и радость Джейсона находится в стадии сборки — кабриолет Mazda RX-7 88 года выпуска с турбонаддувом. Также в его резюме есть официальная сертификация CASCAR.
Принцип работы распределительных валов
| Практическое руководство — двигатель и трансмиссия
События, связанные с распределительным валом и синхронизацией клапанов, на первый взгляд, несомненно, могут показаться кучей обезьяньих движений. Тем не менее, есть мотив и безумие в том, как проектируются распределительные валы и, в частности, в том, как компании, производящие распределительные валы, проектируют и проектируют их. Затем вы, как энтузиаст, должны решить, как правильно выбрать камеру для вашего приложения.
Распределительный вал представляет собой вал с рядом эксцентриков (кулачков) вдоль его центральной линии в различных положениях, предназначенных для открытия впускных и выпускных клапанов во времени с синхронизацией коленчатого вала и поршня.
Есть пружины, которые закрывают клапаны. Старые двигатели с распределителями также будут иметь приводную шестерню распределителя/масляного насоса вдоль распределительного вала на одном или другом конце. Когда распределительный вал открывает клапаны и как долго синхронизация поршня определяет, как будет вести себя двигатель и какую мощность он будет производить. Ничто так не влияет на поведение двигателя, как профиль распределительного вала и синхронизация.
Распределительный и коленчатый валы, проходящие параллельно по центру блока цилиндров, вращаются с разной скоростью. Коленчатый вал вращается ровно в два раза быстрее распределительного вала в четырехтактных двигателях внутреннего сгорания. Четыре цикла: впуск, сжатие, зажигание/мощность и такт выпуска. Для завершения четырех циклов требуется два полных оборота коленчатого вала и один оборот распределительного вала.
На такте впуска с открытым впускным клапаном воздух и топливо всасываются в отверстие цилиндра для сгорания и механического результата тепловой энергии.
Когда кривошип поворачивается и поршень начинает свое движение вверх в такт сжатия с обоими закрытыми клапанами, свеча зажигания срабатывает на несколько градусов поворота кривошипа до верхней мертвой точки (ВМТ). К тому времени, когда поршень достигает верхней мертвой точки (ВМТ), в верхней части поршня происходит сгорание и тепловое расширение.
Образовавшийся фронт пламени с ревом проходит через верхнюю часть поршня с высокой скоростью, воздействуя на поршень и камеру сгорания. Тепловая энергия, подаваемая на поршень, воздействует на шатун и шейку коленчатого вала, превращая прямолинейное действие во вращательное движение и мощность. Когда коленчатый вал снова поворачивается, поршень возвращается к ходу вверх, вытесняя горячие выхлопные газы через открытый выпускной клапан.
Действие клапана является прямым результатом действия кулачка на толкатель, толкатель, коромысло и шток клапана. Чтобы понять, что такое распределительный вал, нужно знать всю терминологию.
Базовая окружность: Самая нижняя точка лепестка, когда клапан полностью закрыт.
Рампа: Часть лепестка, где клапан начинает открываться или начинает закрываться. Конструкция рампы определяет, насколько быстро или медленно открывается или закрывается клапан.
Носик: Самая высокая точка лепестка, когда клапан полностью открыт.
Подъем лепестка: Величина подъемной силы, создаваемая самим лепестком.
Подъем клапана: Величина подъема клапана, умноженная на коэффициент коромысла. Если подъем лепестка на кулачке составляет 0,500 дюйма, а передаточное число коромысла составляет 1,6:1, у вас будет подъем клапана на 0,800 дюйма. Соотношение коромысла 1,6:1 означает, что подъемная сила кулисы в 1,6 раза больше, чем у кулисы.
Продолжительность: Это время, в течение которого клапан находится вне седла в градусах поворота коленчатого вала.
Рекламируется продолжительность и продолжительность при подъеме на 0,050 дюйма. Существует также продолжительность при подъеме на 0,006 дюйма. У каждого производителя кулачков свой подход к определению продолжительности. Посмотрите на эти цифры для каждой камеры и примите правильное решение.
Центры кулачков: Также известный как разделение кулачков, это взаимосвязь кулачков впускного и выпускного кулачков друг с другом. Другими словами, «расстояние лепестков» — это количество градусов, на которое разнесены пики впускных и выпускных лепестков. Возьмите это число градусов, в которых вершины кулачков разнесены, и разделите его пополам, и вы получите количество градусов коленчатого вала, в которых они разнесены.
Увеличение числа градусов, на которое лепестки отстоят друг от друга, уменьшает перекрытие клапана, а уменьшение числа градусов увеличивает перекрытие клапана. Перекрытие клапанов — это когда оба клапана находятся вне своих седел одновременно между тактами выпуска и впуска.
Асимметричный лепесток: Лепесток с динамикой наклона открытия, отличной от динамики закрытия. Это означает, что клапан открывается с разной скоростью, чем закрывается.
Выбор распределительного вала заключается в понимании множества переменных, происходящих в двигателе. Вы не можете просто зайти в каталог распределительных валов и выбрать шлифовку. Вы должны кое-что знать о двигателе, с которым работаете. Данный профиль распределительного вала будет вести себя по-разному с различными типами архитектуры двигателя.
Итак, как выбрать камеру?
Длинный или короткий стержень? Вы знаете передаточное число тяг двигателя? Что такое степень сжатия? Насколько велики камеры сгорания и какой формы они имеют? Железная голова или алюминий.
Что такое поршневой купол или объем тарелки? Какие размеры клапанов? Что у вас есть для индукционной системы? Топливо инжекторное или карбюраторное? Планируется ли установка нагнетателя, турбонаддува или закиси азота? Что такое диаметр отверстия и ход поршня? И самое главное, как вы собираетесь использовать автомобиль большую часть времени?
По мере увеличения оборотов двигателя становится все труднее заполнить цилиндры топливно-воздушной смесью. Мы решаем эту проблему, увеличивая продолжительность кулачка распределительного вала, то есть, как долго клапан находится вне своего седла. Некоторые кулачковые шлифовальные машины решают эту проблему заполнения цилиндра, открывая выпускной клапан ближе к концу рабочего такта, так что к тому времени, когда кривошип поворачивается до такта выпуска, выпускной клапан полностью открыт. Если учесть эту динамику в перекрытии клапанов, продувка способствует такту впуска воздуха/топлива. События, связанные с увеличением мощности, происходят так быстро на высоких оборотах, что нам приходится думать о следующем энергетическом цикле — намного раньше.
К тому времени, когда поршень приближается к нижней части своего рабочего хода, большая часть тепловой энергии израсходована, и преждевременное открытие выпускного клапана практически не причиняет вреда. Цель состоит в том, чтобы заполнить отверстие цилиндра как можно большим количеством воздушно-топливной смеси, а это означает, что нужно думать заранее о рабочем такте и такте выпуска.
Мы знаем, что клапаны наиболее эффективны, когда они широко открыты. Фактически, наиболее оптимальным сценарием были бы клапаны, открывающиеся мгновенно, а не постепенно. Однако в грубом механическом мире кулачков и толкателей действие клапана не работает таким образом, особенно если вы работаете с уличным кулачком. На самом деле, у двигателей другая работа на улице, чем в гонках.
Гоночные кулачки часто представляют собой другую историю, где агрессивный профиль кулачка обеспечивает быстрое действие мгновенного открытия клапана, особенно с роликовыми кулачками и практически невозможно с плоским толкателем.
Если у вас нет щедрого бюджета или приятеля, который является вашим личным кулачковым шлифовщиком, это вряд ли произойдет. Вы должны довольствоваться тем, что есть на полке, или перейти к индивидуальному помолу.
Агрессивные профили кулачков дадут вам больше мощности. Тем не менее, всегда есть определенные потери с точки зрения долговечности, экономии топлива и снижения выбросов. Вы не можете иметь все это, но вы можете приблизиться. Радикальный кулачок с экстремальным подъемом сильно влияет на клапанный механизм. Это забьет пружины, которые будут страдать от циклической усталости. Стержни клапанов, направляющие и держатели тоже будут подвергаться ударам.
Выбор правильного распределительного вала для вашего проекта по сборке двигателя включает в себя домашнюю работу и общение со знающими людьми, которые могут помочь вам принять правильное решение. Вот почему вам захочется пообщаться с технической поддержкой Crower Cams, когда придет время выбирать распределительный вал и соответствующую систему клапанного механизма.
Немногие в отрасли могут предложить вам лучшую техническую поддержку и продукт, чем Crower, потому что Crower делает это дольше, чем большая часть отрасли. Опыт Кроуэра всегда был сосредоточен на гонках и на том, что гоночный опыт сделал для уличных выступлений.
Если вы строите ежедневный пригородный автомобиль или круизер выходного дня, вам нужен удобный профиль камеры, с которым вы можете жить. Вам нужен цивилизованный холостой ход, но что-то, что сработает, когда придет время сбросить газ. Вот почему роликовые гидравлические распределительные валы имеют больше смысла, чем плоские толкатели, хотя они и дороже. Роликовый кулачок может предложить вам больший подъем, а также продолжительность без жертв, связанных с кулачком с плоским толкателем.
Несмотря на то, что лошадиным силам всегда уделяется большое внимание, крутящий момент — ваш друг на улице, даже если вы планируете участвовать в гонках на выходных. Крутящий момент — это то, что поможет вам начать.
А при полностью открытой дроссельной заслонке крутящий момент переходит к лошадиным силам, когда пришло время включить его. На улице вам нужен широкий диапазон мощности, который начинается примерно с 2500 об/мин, а максимальный крутящий момент приходится на 3800 об/мин. После этого все зависит от лошадиных сил.
Если вы среднестатистический энтузиаст, вы будете искать стандартную шлифовку, которая, скорее всего, будет хорошо работать с вашим двигателем и вашей техникой вождения. Вы можете иметь все камеры в мире. Однако, если у вас стоковые головы и индукция вместе с ограничительной выхлопной системой, вы просто тратите время и деньги. Кэм, головы и индукция должны работать вместе как одна команда. Если у вас есть стандартные головки, впуск и выпуск, вам нужен кулачок крутящего момента, который предлагает вам скорость впуска и крутящий момент на низких оборотах.
Ранее мы упоминали мощность и крутящий момент, и это было важнее. На улице в диапазоне оборотов от низких до средних, где ваш двигатель проводит большую часть своего времени, вам нужен крутящий момент, а не лошадиные силы.
Это означает, что вы должны сосредоточиться на крутящем моменте — хрюканье — для чистой мощности при ускорении, где она вам нужна больше всего. Лошадиная сила — это элемент, который происходит на высоких оборотах. А в гонках крутящий момент и мощность приходят одновременно.
Вы не найдете распределительный вал, который обеспечивает все, что вам нужно. Есть уличные камеры и есть гоночные камеры. И есть камеры, которые предлагают некоторую меру кроссовера. Подумайте о том, как вы большую часть времени водите свой классический грузовик, а затем займитесь покупкой камеры, подходящей для вашего стиля вождения.
Функция распределительного вала связана с заполнением цилиндров, созданием мощности и удалением горячих выхлопных газов. Вам нужно много подъемной силы и продолжительности, чтобы заполнить отверстие. Если вы стремитесь к работе на высоких оборотах, вам нужно перекрытие клапанов, когда выходящие выхлопные газы обеспечивают индукцию здорового заряда воздуха / топлива.
Форма и размер камеры сгорания влияют на выбор кулачка. Как и размер клапана. Это современная высоковихревая камера в алюминиевой головке Air Flow Research. Но что, если вы работаете со старинной железной головкой? Алюминий быстрее отводит тепло, чем железо. Какая у вас степень сжатия? Вы можете избежать большего сжатия с алюминиевой головкой, чем с железной. Алюминий по сравнению с железом влияет на выбор кулачка. Этот базовый гидравлический распределительный вал с плоским толкателем для малоблочного Ford демонстрирует, что делают распределительные валы. Каждый из этих эксцентриков (лепестков) работает против давления пружины клапана, чтобы открыть впускной и выпускной клапаны, чтобы завершить четырехтактный процесс мощности. Эти кулачки кулачка (черные стрелки) обеспечивают действие клапана на цилиндры 1 и 5 на противоположных рядах цилиндров. Шестерня (красная стрелка) приводит в движение распределитель и масляный насос. Поскольку это железный распределительный вал с плоским толкателем, он оснащен железной ведущей шестерней распределителя.
Здесь показаны два основных типа распределительных валов. Слева находится старомодный распределительный вал с плоскими толкателями. Справа более современный роликовый распределительный вал, хотя роликовые кулачки существуют столько же, сколько и плоский толкатель. Роликовый кулачок обеспечивает большую продолжительность, чем вы могли бы получить с распределительным валом с плоским толкателем. Роликовые кулачки предоставляют больше возможностей. Толкатели с плоскими толкателями располагаются с одной стороны кулачка, где кулачок не только перемещает подъемник вертикально, чтобы открыть клапан, но и вращает подъемник, чтобы поддерживать равномерный износ. Кулачки с плоским толкателем требуют более регламентированного процесса обкатки с использованием обычного моторного масла с высоким содержанием цинка. Если позволяет бюджет, выбор распределительного вала должен учитывать снижение трения и эффективность. Вам нужен не только роликовый кулачок, но и роликовые коромысла с точками опоры на игольчатых подшипниках, чтобы уменьшить трение и высвободить мощность.
Цельные толкатели обеспечивают долговечность, а трехкомпонентные толкатели никогда не будут такими. Потратьте деньги вперед и спите лучше. Недавний визит в Crower Cams дал нам возможность увидеть производство роликовых толкателей Endura-Max. Кроуэр делает их прямо здесь, в США. Ни один из них не отдан на откуп, так что не беспокойтесь о качестве. Crower производит эти подъемники на своем собственном заводе, начиная с твердой инструментальной стали (крайний слева), которая обрабатывается шаг за шагом, как вы видите здесь слева направо. Каждая деталь представляет собой процесс обработки, ведущий к готовому изделию (крайний справа). Это готовые роликовые гидравлические толкатели Crower, готовые к упаковке и отправке. Когда вы изучите пристальное внимание к деталям, показанное здесь, легко понять, почему Crower поддерживает свою репутацию как среди гонщиков, так и среди энтузиастов уличного движения. Может быть сложно определить разницу между цельными (механическими) толкателями и гидравлическими.
Посмотрите на корпус подъемника, и вы увидите его прочную конструкцию без плунжера и стопорных колец. Это сплошные роликовые толкатели. Это роликовые гидравлические подъемники с плавающими плунжерами, которые фиксируются стопорными кольцами. Давление масла подается на подъемник, позволяя плунжеру захватить зазор толкателя и коромысла. Это частично обработанные стальные кулачковые заготовки, ожидающие окончательной шлифовки. Crower шлифует каждый продаваемый распределительный вал старомодным способом руками человека. Crower шлифует все свои распределительные валы на месте так же, как и на протяжении десятилетий. Каждый кулачок тщательно осматривается и проверяется перед отправкой покупателю. Изучите элементы кулачка, и все начнет понимать, что они делают. Это симметричный распределительный вал с равномерным наклоном с обеих сторон, где скорость открытия и закрытия клапана одинакова. Это типичная метка производителя, на которой показан физический состав распределительного вала, включая рекомендуемый зазор клапана, общий подъем на клапане.
, и полную временную диаграмму, включая два полных оборота коленчатого вала. Если ваш распределительный вал произведен известным производителем, он должен иметь все это и многое другое. Эта иллюстрация используется для градуировки распределительного вала после его установки в двигатель. Показанная здесь информация включает общий подъем, измеренный на кулачке кулачка, и моменты времени, когда подъемник поднимается на 0,050 дюйма. Вот пример асимметричного и симметричного кулачков. Это типичный механический распределительный вал с плоским толкателем для Ford 289.Высокопроизводительный V-8 с обычной цепью привода ГРМ и звездочкой. Штампованный противовес коленчатого вала предназначен для 289 High Performance V-8 только для того, чтобы учесть дополнительный вес и массу шатуна. Вот распределительный вал с гидравлическими роликами для большого блока Ford FE со связанными роликовыми подъемниками. Большой блок FE имеет установленные на валу коромысла, которые могут быть как регулируемыми (механические толкатели), так и нерегулируемыми (гидравлические толкатели).
Нерегулируемые рокеры имеют соотношение 1,73:1, а регулируемые — 1,76:1. У 1,76:1 нет никаких реальных преимуществ, за исключением того, что они регулируются, что является хорошей особенностью по сравнению с попытками использовать толкатели разной длины. Этот роликовый распределительный вал LS явно имеет агрессивную величину подъемной силы и продолжительности, если внимательно изучить кулачки. Поскольку в LS используются современные технологии, вы получаете настоящую роликовую цепь и подшипник Торрингтона для снижения трения. Это то, что вы хотите даже от винтажного чугунного V-8, если позволяет ваш бюджет. Чем меньше трение, тем больше мощность. Похоже, существует непонимание того, как смазывать распределительные валы. Роликовые распределительные валы смазывают кулачки и шейки двигателя в сборе. Кулачки с плоскими толкателями наносят смазку двигателя на шейки и молибденовую смазку (как показано) на выступы и приводную шестерню распределителя для надлежащей обкатки. Молибденовая смазка помогает упрочнить кулачки во время первоначального розжига.
Все двигатели должны разогнаться до 2500 об/мин в течение 30 минут во время первого запуска. Возьмите любой распределительный вал с полки, и вы увидите опознавательные знаки, подобные этому, от Erson Cams. У каждого производителя свой подход, однако маркировка должна рассказать вам что-то о технических характеристиках. Некоторые шлифовальные станки маркируют свои распределительные валы электрическим карандашом или ручным штампом. Каждая сборка двигателя и замена кулачка должны включать градуировку для определения спецификаций на карте кулачка ( белая стрелка). Редко камера соответствует букве карты камеры. Всегда есть какие-то вариации. Пока вы там, проверьте истинную ВМТ (черная стрелка). Истинная ВМТ – это когда шейка и шток находятся в положении 12 часов, а поршень – в ВМТ. Зазоры между клапанами и поршнями необходимо проверять при регулировке кулачка. Замазка используется в клапанных клапанах в качестве оттиска для проверки зазоров. Вам нужен зазор не менее 0,060 дюйма или более между клапанами и поршнем.
