Как подключить реле света на ВАЗ 2106

Свет «шестерки» приобретает особое значение, когда автолюбителю приходится передвигаться в условиях слабой видимости, в сложных метеорологических условиях и в ночное время. Однако любой водитель должен помнить, что дефекты системы электрического оборудования автомобиля, так или иначе, влияют на функционал силовой установки. И это, несмотря на то, что основные электроцепи защищены релейными элементами, как защищено и освещение «шестерки» предохранительные устройства которого выведены на блок предохранителей транспортного средства.

На ВАЗ 2106 реле света фар, наряду с другими основными приборами электрического оснащения этого транспортного средства с высоким потреблением тока большого напряжения, подсоединены посредством релейных элементов. Основное предназначение реле света ВАЗ 2106, цена которых невелика, — защита контактов выключателей от энергетической перегрузки.

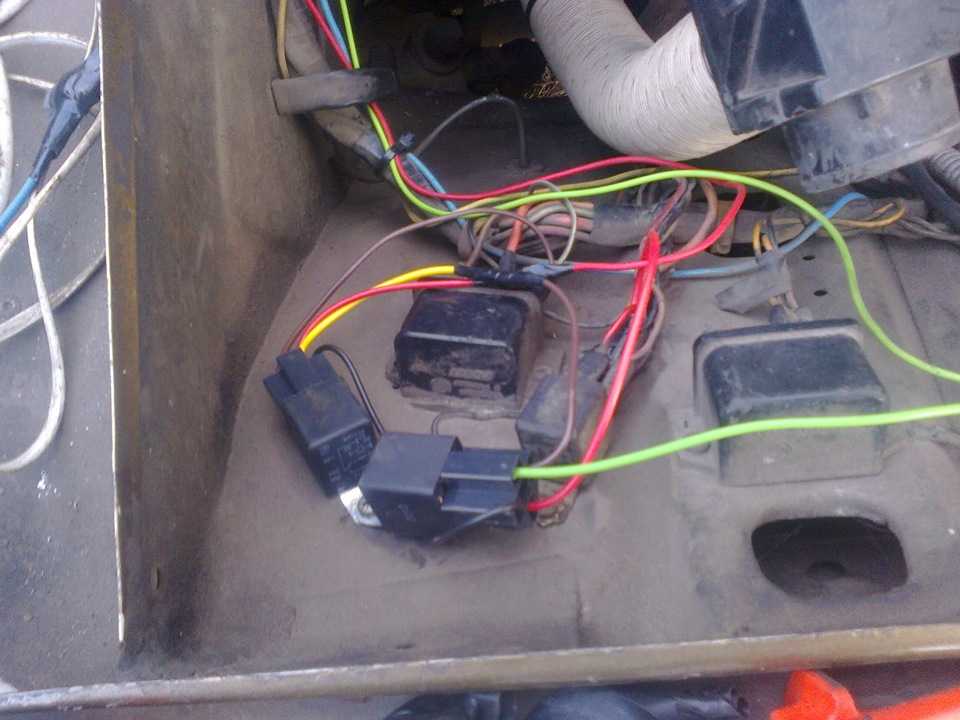

Часто автолюбители спрашивают, где находится реле дальнего и ближнего света на «шестерке», и как они выглядят. Поясняем, что почти все релейные устройства, а также реле — регулятор напряжения, находятся в отсеке силовой установки. Исключение составляют реле «поворотников» и «аварийки», которые дислоцируются под комбинацией приборов в салоне автомобиля, закрытые фасадным щитком. Оба реле внешне одинаковы (их легко найти на брызговике справа по ходу движения автомобиля) и расположены рядом с реле сигнализатора зарядки АКБ.

Электрическая схема реле света расположена ниже:

На общей схеме электрооборудования «шестерки» видно под номером 5 — реле ближнего света ВАЗ 2106, а под номером 6 — реле дальнего света ВАЗ 2106, которые являются взаимозаменяемыми элементами. Также здесь можно увидеть интеграцию основных электронных устройств транспортного средства в общую электрическую схему снабжения автомобиля данной модификации.

Реле дальнего и ближнего света «шестерки»

Как уже было сказано, штатные реле дальнего и ближнего света ВАЗ 2106 абсолютно одинаковы, имеют схожие номенклатурные номера по каталогу (90. 3747-10 или 113.3747-10), одного типа с реле инициации вентиляторного устройства радиатора охладительного комплекса силовой установки и могут быть заменены друг с другом.

Для подключения реле света на ВАЗ 2106 используются устройства с номенклатурным номером 113.3747, которые установлены в блоковом устройстве монтажного типа. Аналогичные устройства инсталлированы в систему для включения ЭДГ вентиляторного устройства, обогрева кормового стекла и подачи сигнальных звуков.

Напряжение инициации устройства при среднем температурном значении около 23 °С находится в пределах 8 В, а резистентность обмотки устройства при температуре 20°С составляет значение 85±8,5 Ом.

Вместо изделий под каталоговым номером 113.3747 допускается применение обновленных реле дальнего и ближнего света ВАЗ 2106 90.3747-11 в пластмассовом корпусе и с увеличенными габаритами. Также допускается замена изделий 113.3747-10 с крепежным кронштейном на гаджеты с крепежом под номенклатурным значением 90.3747-10 с одинаковыми характеристиками.

Автомобильная промышленность практикуется в выпуске реле света ваз 2106 под номенклатурными номерами 902.3747 (версия 11 — без крепления и 10 — с крепежом), используемые на инжекторных «шестерках», т.к. в устройство интегрировано добавочное сопротивление для подавления помех, подключенное параллельно релейной обмотке. У таких реле дальнего и ближнего света резистентность между разъемами «85» и «86» имеет значение 65 — 80 Ом. Они взаимозаменяемы с реле света ваз 2106
с цифрами 113.3747.

Порядок работы и характеристики реле дальнего и ближнего света «шестерки»

Независимо от позиции пластмассового тумблера включения наружного освещения допускается на непродолжительное время инициировать свет дальней оптики, притянув на себя рычажок светового перелючателя, т.е. практически осуществлять сигнализацию световыми сигналами. Это происходит из — за поступления тока на контактную группу директивно от включателя зажигания, без участия переключателя наружного света.

Обычная кондиция контактной группы – в разомкнутом виде. Замыкание контактов реле дальнего и ближнего света «шестерки» происходит при включении оптики.

Характеристики реле света

• Напряжение подключения реле при 20-30 °С — 8 В,
• Зазор меж разомкнутыми контактами, мм, не менее. 0,02,
• Сопротивление релейной обмотки при температуре 20 ° С — 5 Ом.

Рекомендация: при поломке реле дальнего и ближнего света ВАЗ 2106 предлагается производить замену изделий целиком, т. к. ремонт экономически нецелесообразен из-за дешевизны нового устройства.

Замена реле света «шестерки»

Российские автолюбители, управляющие жигулевской «классикой», задают вопрос, как подключить реле света на ВАЗ 2106, чтобы оно в дальнейшем функционировало без проблем. Аналогичные работы проводятся и при замене реле света «шестерки».

Работы проводятся в следующей последовательности:

1. Выворачиваем крепеж и демонтируем реле света фар для последующей замены;
2. Запоминаем периодичность подключения электропроводки или помечаем их маркером. Снимаем проводку с разъемов устройства;
3. Производим монтаж обновленного устройства в обратной последовательности.

Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему

На автомобилях Ваз 2106 основные приборы электрооборудования, потребляющие при работе большой ток, подключены через реле. К таким приборам как раз и относятся передние фары автомобиля, которые и дают ближний и дальний свет.

Основной причиной, по которой, может перестать работать ближний и дальний свет «Вазовской Шестерки» как раз и является перегорание, реле отвечающий за это электрооборудование. Поэтому в сегодняшней статье мы как раз и расскажем вам о причинах выхода из строя способах проверки и замены этого важного элемента автомобиля.

Содержание

1. Реле ближнего и дальнего света Ваз 2106 – за что отвечает
2. Где расположено реле ближнего и дальнего света Ваз 2106
3. Распространенные причины выхода из строя
4. Видео: Реле ближнего и дальнего света Ваз 2106 (установка)
5. Диагностика и проверка работоспособности
6. Пошаговая инструкция замены
7. Видео: Реле ближнего и дальнего света Ваз 2106 – как выглядит где находится

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током в нашем случае передние фары автомобиля. Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика.

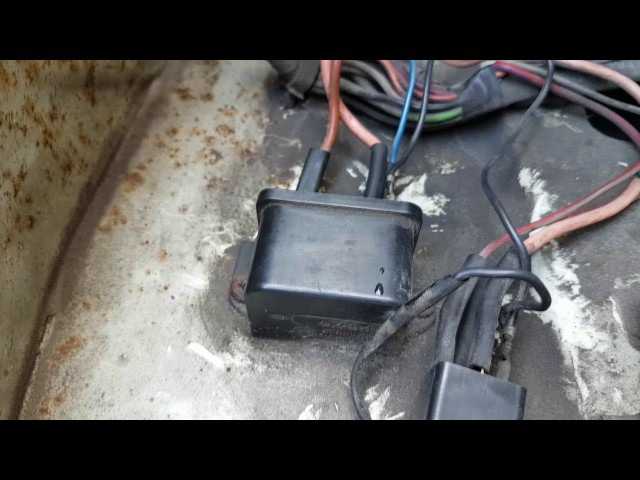

Большинство реле, а также регулятор напряжения, сосредоточены в подкапотном пространстве.

При выходе из строя рекомендуется заменять реле в сборе, так как, если сгорела обмотка, или сильно обгорели контакты реле, качественно восстановить его работоспособность затруднительно.

Реле включения дальнего и ближнего света фар и реле включения вентилятора радиатора системы охлаждения двигателя однотипны (90.3747-10 или 113.3747-10), взаимозаменяемы и заменяются одинаково

Чаще всего реле ближнего и дальнего света фар на автомобиле Ваз 2106 выходит из строя по следующим причинам:

1. При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
2. Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
3. Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
4. Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

К внешним признакам поломки реле света Ваз 2106 относятся следующие аспекты:

• Перестал гореть ближний и дальний свет фар.
• Перестали работать габариты и поворотники

Неисправность в работе реле является одной из причин того, что перестало работать электрооборудование автомобиля.

А причин его поломки может быть несколько:

• выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;
• обрыв (обгорание) втягивающей и/или удерживающей обмотки;
• деформация или ослабление возвратной пружины;
• короткое замыкание во втягивающей или удерживающей обмотке.

Если вы обнаружили хотя бы один из перечисленных признаков, то следующим шагом по устранению поломки будет проведение детальной диагностики.

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок):

• Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).
• Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Если реле рабочее, то во время подачи напряжения будет щелчок, и сопротивление станет близким к нулю (бесконечно малым). В противном случае реле неисправно и его необходимо заменить.

Российские автолюбители, управляющие жигулевской «классикой», задают вопрос, как подключить или заменить реле света на ВАЗ 2106, чтобы оно в дальнейшем функционировало без проблем. Аналогичные работы проводятся и при замене реле света «шестерки».

Замена реле света Ваз 2106 проводятся в следующей последовательности:

1. Отсоединяем провод от отрицательного вывода аккумуляторной батареи
2. Крестовой отверткой отворачиваем два самореза и снимаем реле.
3. Установка всех снятых деталей выполняется в обратной последовательности. Обивку боковины закрепляем новыми держателями.
