Предохранители Форд Фокус 2 рестайлинг

Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.

Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.

Расположение предохранителей в салоне Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.

1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.

Расположение предохранителей под капотом Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.

Предохранители в салоне Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг

Предохранители под капотом Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг

Предохранители Форд Фокус 2 дорестайлинг

Блок предохранителей и реле Форд Фокус 2 — схема, где находятся

Современные автомобили редко демонстрируют проблемы с электрической частью. Но любые непрофессиональные попытки подключить новое оборудование или неаккуратные работы с проводкой могут привести к печальным последствиям. Понимая это, производители устанавливают отдельные предохранители на каждую электрическую цепь автомобиля. Это удобно, так как при превышении допустимой силы тока предохранительный элемент попросту сгорает и не допускает серьезных проблем в виде возгорания проводки.

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто. Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт. Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

• отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
• есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
• возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
• поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
• слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения. При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств. Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Типы предохранителей и их обозначения

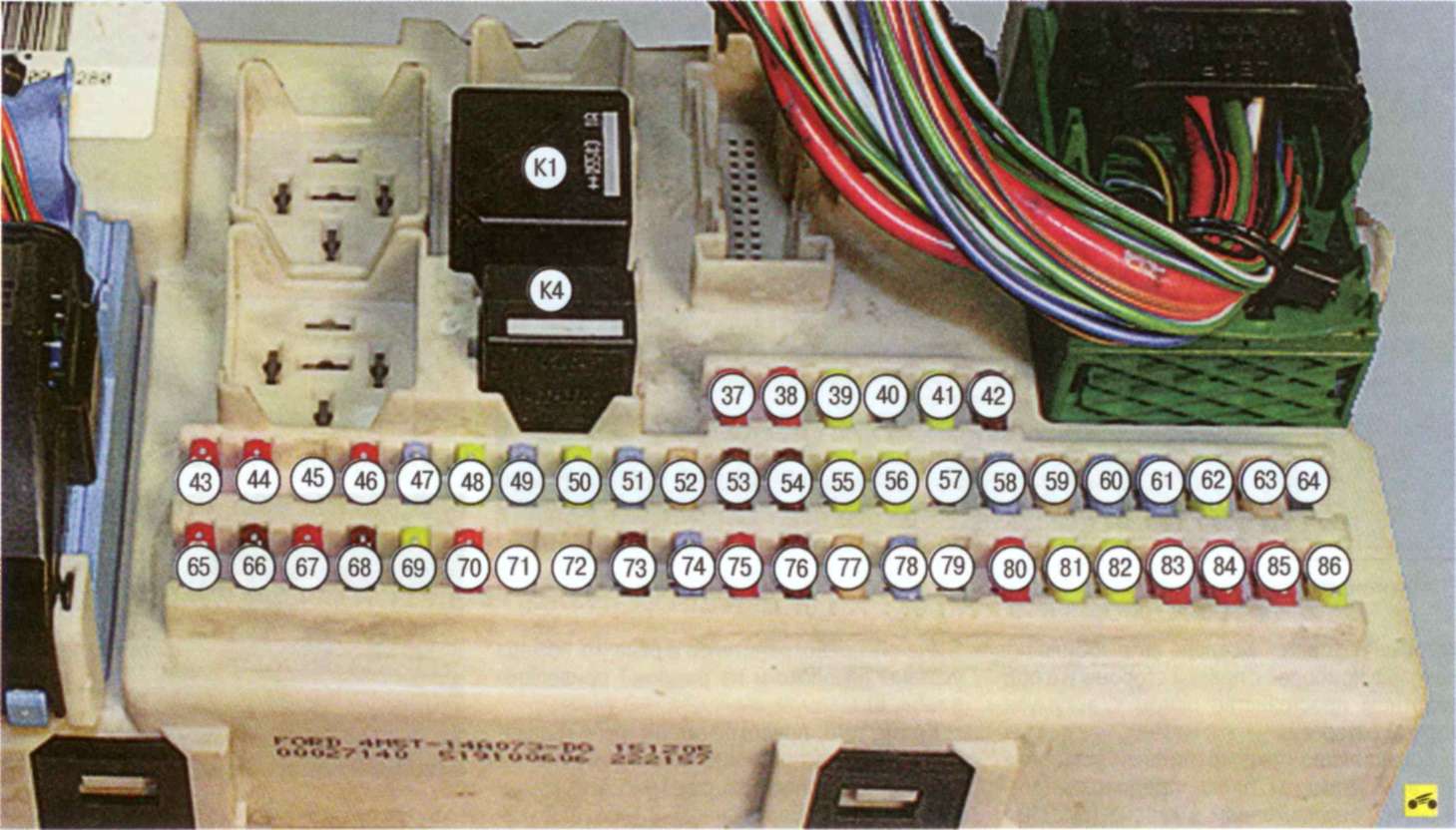

На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100. В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14. Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении. Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования. Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.

Для правильного ремонта электрики учитывайте такой порядок действий:

1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

№- Ампер- Описание предохранителя
1 — 40 — Электровентилятор охлаждения двигателя
2 — 80 — Рулевое управление с усилителем
3 — 60 — Внутренний блок предохранителей 1
4 — 60 — Внутренний блок предохранителей 2
5 — 80 — Вспомогательный отопитель
6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)
7 — 30 — Антиблокировочная система, насос системы динамической стабилизации
8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации
9 — 20 — Модуль управления силовым агрегатом (PCM)
10 — 30 — Вентилятор системы климат-контроля
11 — 20 — Выключатель зажигания (стартера и приборов)
12 — 40 — Реле зажигания
13 — 20 — Электрическая обмотка стартера
14 — 40 — Обогрев лобового стекла, правая сторона
15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 — 40 — Обогрев ветрового стекла, левая сторона
17 — 30 — Складывающаяся крыша
18 — 30 — Инвертирующий усилитель мощности
19 — 10 — Модуль ABS
20 — 15 — Звуковой сигнал
21 — 20 — Вспомогательный отопитель
22 — 10 — Модуль усилителя рулевого управления
23 — 30 — Омыватели фар
24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 — 10 — Реле зажигания
26 — 15 — Автоматическая коробка передач
27 — 10 — Муфта компрессора системы кондиционирования
28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 — 10 — Система раздельного климат-контроля
30 — 3 — PCM, автоматическая коробка передач
31 — 10 — Интеллектуальная зарядка аккумуляторной батареи
32 — 10 — Автоматическая коробка передач
33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 — 10 — Форсунки, катушки зажигания
35 — 10 — PCM, клапаны, электромагнитные клапаны
36 — 10 — PCM

Блок предохранителей в салоне Ford Focus 2 (рестайлинг):

№- Ампер- Описание предохранителя
100 — 10 — Электронные модули (питание от замка зажигания)
101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи
104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения
105 — 25 — Обогреватель заднего стекла
106 — 20 — Система управления без ключа
107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика
108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади
110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора
111 — 15 — Топливный насос (только варианты с бензиновым двигателем)
112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)
113 — 10 — Лампы наружного освещения в дневное время (подфарники)
114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя
115 — 7,5 — Питание органов управления внешним освещением от генератора
116 — 20 — Противотуманные фары/фонари
117 — 7,5 — Фонарь освещения номерного знака
118 — 20 — Модуль электрооборудования двери (левой задней)
119 — 15 — Дополнительное гнездо питания в багажном отделении
119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 — 20 — Модуль электрооборудования двери (правой задней)
121 — 20 — Электрообогрев передних сидений
122 — 10 — Модуль подушки безопасности
123- 7,5 — Электрообогрев наружных зеркал заднего вида
124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 — 20 — Система управления без ключа
127 — 25 — Электрические стеклоподъемники
128 — — — Не используется
129 — 20 — Очиститель ветрового стекла
130 — — — Не используется
131 — 15 — Очиститель заднего стекла
132 — 15 — Стоп-сигналы
133 — 25 — Реле центральной системы блокировки, модуль двери пассажира
134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 — 20 — Подсветка при движении в светлое время
136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 — 10 — Динамик включения аварийного батарейного питания
138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 — 10 — Дальний свет фар, правая сторона
140 — 10 — Дальний свет фар, левая сторона
141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом
142 — 15 — Ближний свет фар (правая сторона)
143 — 15 — Ближний свет фар (левая сторона)

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями. Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Добавить комментарий

В начало страницы

Ford Focus II (2004-2011) блок предохранителей схемы и схемы

Годы выпуска: 2004 2005 г. 2006 г. 2007 г. 2008 г. 2009 г. 2010 2011

Оглавление

1. Панель предохранителей в салоне
2. Блок распределения питания
3. Информация о модели

900 23 90 027 Подогрев сидений 900 27 15A 9002 7 Сабвуфер 9002 7 Не используется

Предохранитель	Ампер	Описание
1	—	Нет б/у
2	15A	Выключатель тормоза CHMSL
3	15A	Сателлит Радио
4	—	Не используется
5	10A	Блокировка переключения передач
6	20А	Правый передний указатель поворота/левый передний указатель поворота
7	10A	Левая фара ближнего света
8	10A	Правая фара ближнего света
9	15A	Интерьер Лампы
10	15A	Подсветка панели приборов
11	—	Не используется
12	7,5 А	Зеркала с электроприводом
13	5A	SYNC
14	—	Не используется 90 028
15	10A	Рециркуляция воздуха, кондиционер
16	—	Не используется
17	20A	Силовые замки, разблокировка багажника
18	20A
19	—	Не используется
20	15A	Разъем канала передачи данных
21	Противотуманные фары, Индикатор противотуманных фар
22	15A	Габаритные огни
23	15A	Лампы дальнего света
24	20A	Звуковой сигнал
25 90 028	10A	Лампы спроса, лампы багажника
26	10A	Комбинация приборов
27	20A	Замок зажигания 9002 8
28	5A	Радио (Start)
29	5A	Комбинация приборов (Работа/Пуск)
30	—	Не используется
31	10A	ABS 9002 8
32	10А	Блок управления системами пассивной безопасности
33	—	Не используется
34	—	Не используется 900 28
35	—	Не используется
36	5A	Модуль PATS
37	10A	Климат-контроль (работа/запуск)
38	20A
39	20A	Радио/CID/EFP
40	—	Не используется
41	15A	Подсветка переключателя дверного замка/люка, электрохромное зеркало
42	—	Не используется
43	10A	Комбинация приборов, сиденья с подогревом (рабочая часть/дополнительное оборудование)
44	—
45	5А	Передние стеклоочистители (логика)
46	7. 5A	Система обнаружения переднего пассажира
47	30A	(автоматический выключатель) Люк, электрические стеклоподъемники

Чтобы удалить предохранитель, используйте инструмент для извлечения предохранителей, прилагаемый к блоку питания. крышка распределительной коробки. Сильноточные предохранители имеют следующие коды:

9 0016 9 0023 9001 6 9002 7 14 9002 3 9002 7 25 900 27 28

Предохранитель	Ампер	Описание
1	15A	Обогрев зеркал
2	30A	Обогрев заднего стекла
3	20A	Розетка
4	20A	Топливный насос
5	10A	Модуль управления силовым агрегатом (PCM) KAPWR / вентиляция адсорбера
6	15A	Alt sense
7	10А	Фонари заднего хода
8	—	Не используется
9	40 Двигатель AvABS
10	30А	Стеклоочистители
11	30А	Стартер
12	40A	Вентилятор
13	10A	Муфта кондиционера
10A	Катушка реле PCM
15	20 А	Передняя розетка
16	20 А	Вентилятор охлаждения — низкий
17	30A	Охлаждающий вентилятор — высокий
18	20A	Соленоид ABS
19	—	Запасной
20	—	Реле муфты кондиционера
21A		Реле обогрева заднего стекла 9не используется 3
21D	—	Реле PCM
22	10A	Топливная форсунка
23	3A	Окружающее освещение
24	—	Не используется
—	Не используется
26	15A	PCM MIL
27	—	Запасной
15А	ПКМ
29	15А	Зажигание
30А	—	Реле низкой скорости вентилятора системы охлаждения
30B	—	Реле стартера
30C	—	Запасной
30D	—	Реле высокой скорости вентилятора системы охлаждения
31A	—	Реле фонарей заднего хода
31B	—	Реле топливного насоса
31C	—	Запасной
31D	—	Запасной
31E	—	Запасной
31F 9 0028	—	Запасной
32	—	Диод муфты переменного тока
33	—	Диод EEC
34	— 900 28	Диод интегрированного запуска одним нажатием (OTIS)
35	10A	Работа /Start

Когда речь идет о лучших американских автомобильных компаниях, Форд является одним из имен которые возглавляют чарты. Они известны своей высокой производительностью и удобством. транспортные средства. Ford Motor Company — детище Генри Форда, основавшего компанию в 1903. Сегодня она превратилась в гигантскую многонациональную автомобильную компанию. Они не имеет только коммерческие автомобили, но также и роскошные автомобили, которые они продают под брендом Lincoln. бренд.

Говоря об автомобилях Ford, Ford Focus — одна из самых популярных линеек автомобилей. компания. Ford Focus в настоящее время работает в четвертом поколении. Но мы здесь, чтобы Расскажите о Форд Фокус II.

Ford Focus II: второе поколение

Ford Focus II — второе поколение компактных автомобилей, которые продавались по всему миру. Впервые он был изготовлен в 2004 году, а производство продолжалось до 2011 года. Ford Focus второго поколения был представлен на Парижском автосалоне в 2004 году. пяти- и трехдверный хэтчбек и универсал. Они также сделали 4-дверный седан, который был разработан компанией Ford Europe на автосалоне в Пекине в середине 2004 г.

Ford Focus II отличался базовой конструкцией подвески, которая привела к успеху MK 1. По словам компании, они разработали автомобиль для лучшей и комфортной езды. Однако критики остались недовольны дизайном. Они утверждали, что в машине не было сбалансированное и точное управление Mk 1.

Что касается Focus Mk 2, то он больше и тяжелее своего предшественника. В результате это поставляется с увеличенным внутренним пространством. Автомобиль также оснащен современными технологиями. включая ветровое стекло, отражающее солнечные лучи, телефоны с громкой связью Bluetooth, систему KeyFree, голосовое управление аудиосистемой и системой климат-контроля. Компания приложила немало усилий для разработки Ford Focus II. В 2018 году компания запущен Форд Фокус IV.

Вся информация и схемы Ford Focus II, представленные на этом сайте, предназначены только для общего ознакомления. Фактические схемы и схемы Ford Focus II (схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т.

Comments |0|

Cancel

Remember me

* Name:

* @ Email:

Website:



Legend

*) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>

Category: Разное
