Шестерня распредвала: для чего она нужна, установка, снятие, замена и регулировка

Auto.Today

В настоящее время на автомобильном рынке представлено большое количество автогаджетов, предназначенных не столько для внешнего тюнинга, сколько призванных максимально оптимизировать работу мотора, увеличить мощность или улучшить ходовые качества автомобиля. Прямоточные глушители, облегчённые колёсные диски, спортивные стойки — все эти детали действительно прибавляют резвости автомобилю, усиливают его ходовые качества, в этот же список можно занести и разрезную шестерню распредвала.

© Auto.Today

Что такое шестерня распредвалаПричины для установкиМетоды настройки Замена шестерни распредвала$(‘.index-post .contents’).toggleClass(‘hide-text’, localStorage.getItem(‘hide-contents’) === ‘1’)

Видео дня

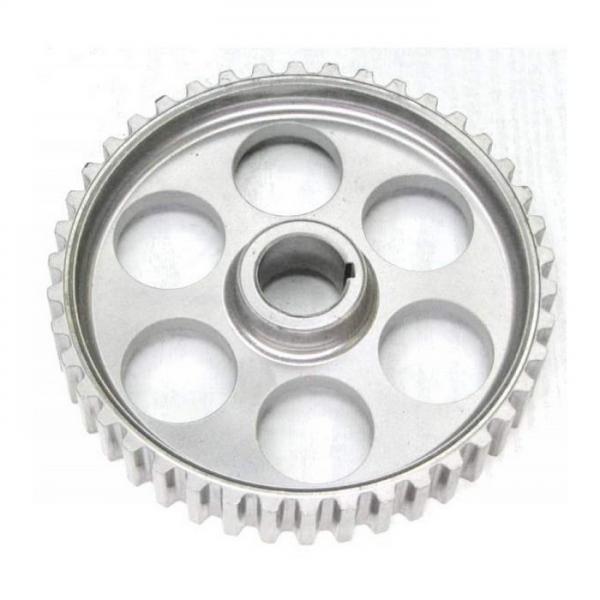

Что такое шестерня распредвала

Основное назначение шестерни распредвала (разрезной) — увеличение мощности двигателя за счёт регулировок угла поворота распределительного вала.

Данная деталь способна изменить угол поворота распредвала на 5° в разные стороны.

Знаете ли вы? Мотор может работать в различных режимах, в которых разрезная шестерня функционирует по-разному.

С изменением положения шестерни изменяются и фазы наполнения цилиндров (расширяется диапазон максимального крутящего момента), соответственно, меняется мощность двигателя и крутящий момент.

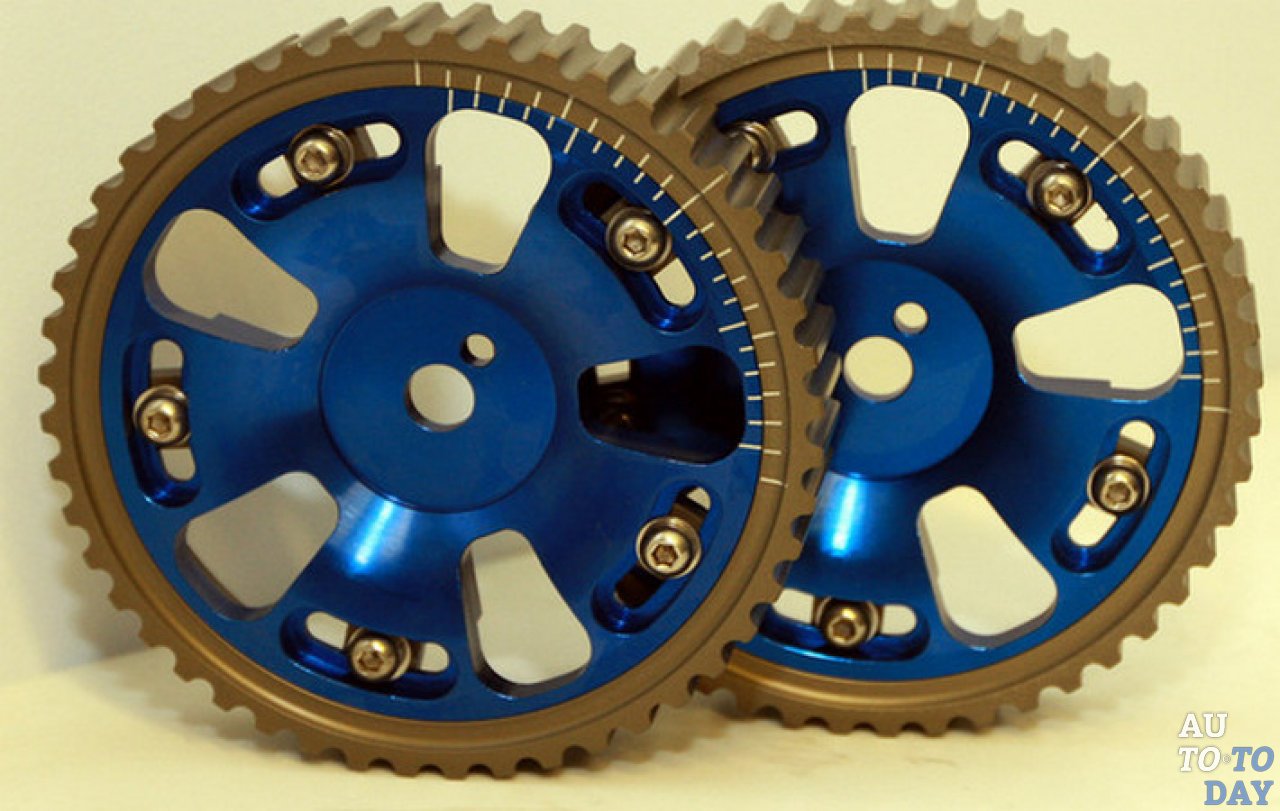

Шестерня состоит из 2 частей: статичная внутренняя и подвижная наружная, которая регулируется относительно ступицы. То есть, установив на шкив шестерню неподвижно, вы сумеете регулировать её внешнюю, подвижную поверхность, изменяя шаг зубьев на несколько градусов в ту или иную сторону.

Таким образом, вы сможете наиболее точно выставить фазы газораспределения, несмотря на заводские погрешности.

Проще говоря, данная деталь поможет в тонкой настройке фаз газораспределения для извлечения максимального КПД и, соответственно, мощности двигателя.

Важно! Стоит сказать, что установка спортивного (кастомского) распредвала без этой детали не даёт прироста мощности или изменения крутящего момента.

Причины для установки

На вопрос о том, для чего нужна разрезная шестерня, можно ответить так: существуют 2 основные причины установки этой детали:

При сборке различных агрегатов на конвейере (в том числе и двигателя) допускаются определённые погрешности отклонения от эталона. К примеру, фазы газораспределения на двух одинаковых автомобилях, сошедших с конвейера один за другим, могут отличаться на ±10° по коленвалу, то есть на один зубец шестерни. Такое расхождение заметно влияет на показатели мощности мотора. Но это расхождение можно нивелировать путём тонкой настройки, которую проводят при помощи той самой разрезной детали.Если вы решили установить распределительный вал спортивного типа, при эксплуатации следует выжимать из него максимум возможностей. В этом поможет разрезная, прибавив до 5% к имеющейся мощности, путём регулировки фаз распределения газа.

Методы настройки

Разрезную настраивают при помощи индикатора часового типа для перекрытия клапанов, когда поршень находится в наивысшем положении. После этого проводят точную настройку.

Регулировка отличается в зависимости от того, какой характер вы хотели бы видеть в своём моторе: растянуть амплитуду крутящего момента в середине оборотов или достичь максимального момента внизу.

Настройка шестерни в различных двигателях отличается, однако основная методика в большинстве моторов имеет много общего.

Вам также полезно будет узнать больше о том, как заменить распредвал своими руками.

Расскажем о главных моментах в настройке разрезной на примере двигателя ВАЗ 2108:

Совместите метки на шкиве распредвала и на разрезной (на статичной и подвижной частях).Установите шестерню на распределительный вал, наденьте на место ремень ГРМ. Проконтролируйте совместимость меток: на шкиве, задней крышке ремня и маховике.Проконтролируйте оба клапана четвёртого цилиндра в фазе перекрытия. И впускной и выпускной клапаны должны находиться в одинаковой фазе открытия. В том случае, если они не находятся в одном положении, следует отпустить болты и провернуть распределительный вал, не трогая движимую часть шестерни. Сделать это нужно таким образом, чтобы получить нулевое положение вала.

Теперь следует провести тонкую настройку:

Для настройки работы мотора в диапазоне средних и нижних оборотов двигайте распределительный вал относительно коленвала в сторону вращения. Таким образом угол, при котором открывается впускной клапан, станет больше, а угол газодинамического наддува меньше.Для того чтобы настроить высокие обороты, распределительный вал двигают в противоположную сторону. Угол газодинамического наддува становится больше, а с ним и мощность.

Важно! При регулировке фаз газораспределения помните о том, что после проворачивания распределительного вала необходимо устанавливать первоначальный угол опережения зажигания.

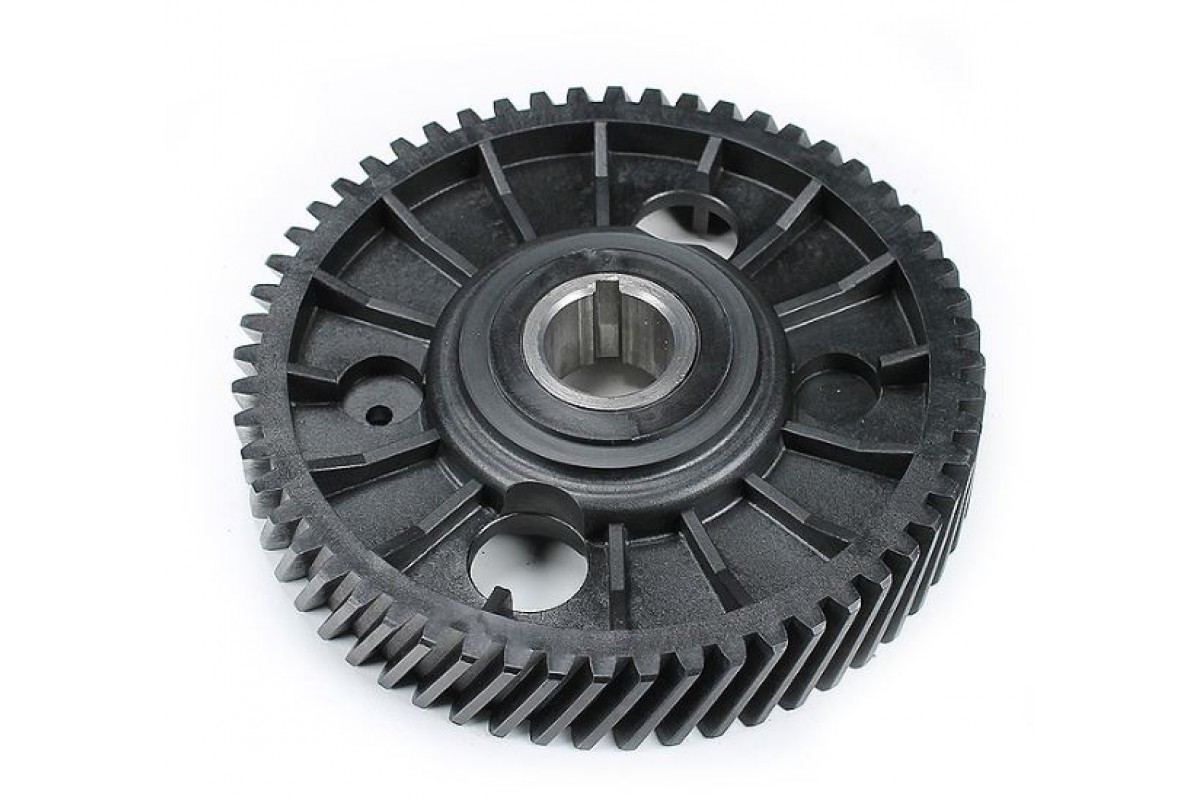

Замена шестерни распредвала

Процедура замены шестерни в принципе аналогична на большинстве моторов.

Замена шестерни распредвала 4216, 402: видео

Расскажем о том, как происходит процедура замены на примере ГАЗели с мотором УМЗ 4216:

Открутите 3 болта и саморезы, снимите бампер, уберите подкрылки (если есть). Снимите верхнюю часть передней монтажной панели (телевизора), не забудьте открутить болты крепления радиатора.Слейте охлаждающую жидкость из радиатора, после чего поставьте на место пробку.Снимите усилитель бампера, открутив 4 болта.Снимите радиатор (открутите 4 болта на раме радиатора), предварительно сняв все патрубки, диффузор откручивать не нужно.Снимите вентилятор, открутив 4 болта.Снимите ГУР. Внимательно следите, чтобы не потерялись шайбы и прокладки.Поверните при помощи головки Ø 15 натяжной ролик по ходу затяжки. Натяжение ремня станет слабее, запомните, каким образом располагается ремень. Снимите ремень, начиная с вала генератора.Проведите визуальный осмотр ремня (на отсутствие трещин), валов и подшипников (чтобы нормально крутились, отсутствовал люфт, посторонние шумы, различные дефекты движения.) Если есть необходимость, подтяните нужные болты и гайки.Отключите провод электромуфты включения вентилятора, после чего, открутив 3 гайки, снимите электромуфту.Открутите и снимите датчик коленчатого вала. Для его демонтажа понадобится длинная плоская отвёртка.Открутите болт крепления шкива (Ø 36). Для того чтобы его сорвать, возможно, понадобится головка. Не забудьте снять и не потерять шайбу.В ось шкива вставьте головку (Ø12 или 13). Головка нужна для того, чтобы съёмником не нарушить резьбу.При помощи съёмника зацепите шкив и снимите его.В том случае, если вам необходимо заменить сальник, делать это нужно на данном этапе.Открутите все гайки передней крышки, снимите шайбы.Теперь необходимо выкрутить 6 шпилек. Делают это так: на шпильку накручивают 2 гайки, затягивают их таким образом, чтобы они плотно сидели на шпильке. Далее выкручивать как обычный болт при помощи гаечного ключа. Если шпилька не выкручивается, аккуратно обстучите со всех сторон молотком. Шпильки имеют разную длину, поэтому метьте шпильку и отверстие, откуда её выкрутили.Снимите переднюю крышку.Найдите метки на шестерне и на коленчатом вале, совместите их, прокручивая коленвал при помощи шкива.Открутите болт крепления шестерни, снимите шайбу, болт закрутите обратно. Делается это для того, чтобы упор съёмника контактировал с головкой болта, а не с резьбой (это может привести к повреждению резьбы).Установите съёмник на шестерню. Делается это так: в два диаметрально расположенных на шестерне отверстия, вкрутите болты, соответствующие расположенным на шестерне отверстиям с резьбой. После чего начинайте выкручивать основной ворот съёмника, шестерня начнёт съезжать с вала.После того как снимите старую шестерню, заткните отверстие под валом чистой тряпкой, чтобы никакой мусор не попал в поддон. Удалите остатки прокладки при помощи стамески.На новую шестерню при помощи литола закрепите пластиковое упорное кольцо.Установите шестерню на вал, предварительно совместив метки с коленвалом. Для облегчения установки помогайте лёгкими постукиваниями молотком (избегайте бить по пластиковому кольцу). Достаточно, чтобы шестерня наполовину села на вал, после чего её можно установить в конечную позицию, затягивая болт. Постоянно контролируйте совместимость меток.С передней крышки удалите остатки прокладки и старый сальник (запишите маркировку сальника). Обезжирьте крышку (бензином или растворителем), нанесите герметик под прокладку. Установите крышку на место. Для облегчения демонтажа двигателя в следующий раз вместо некоторых шпилек можно использовать болты.Прихватите крышку болтами и шпильками, начиная снизу. Сразу затягивать болты не нужно, только наживить. Вставьте сальник таким образом, чтобы он на 1–2 мм сел глубже кромки крышки.Установите шкив, предварительно слегка обработав напильником фаску, это облегчит установку детали. Для монтажа используйте молоток, постукивая им через головку. Установите шкив до половины, после чего затяните болтом. Затягивайте аккуратно, чтобы не сорвать резьбу (предварительно его следует смазать, например, WD-40).Включите 5-ю передачу и установите автомобиль на ручной тормоз. Установите обратно электромуфту, насос ГУРа. Всё остальное установите в обратной последовательности относительно того, что вы делали при демонтаже.

Таким образом, разрезная шестерня — полезная деталь в вашем автомобиле.

Знаете ли вы? При помощи разрезной шестерни можно выставить положение распределительного вала с точностью до 1° углового.

Руководствуясь вышеприведённой инструкцией, вы сможете заменить её самостоятельно.

Другое, ВАЗ 2108, Lada

для чего нужна? » АвтоНоватор

Доброго времени суток, уважаемые автомобилисты! То есть, вы ещё не оставили мысли увеличить мощность двигателя, за счёт замены штатного распредвала на более продвинутый спортивный распредвал? Если это так, то вам просто необходимо познакомиться с такой очень важной деталью в тюнингованном двигателе автомобиля, как разрезная шестерня распредвала. Выбор тюнингового распредвала, надеемся, вы уже сделали.

Что такое разрезная шестерня

Её еще называют сдвижная шестерня ГРМ (газораспределительного механизма). Конструктивно разрезная шестерня устроена таким образом, что позволяет изменять положение распредвала относительно коленчатого вала, не ослабляя при этом натяжения ремня ГРМ. Шаг настройки, в зависимости от необходимости, можно производить на десятую долю градуса.

То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя.

Причины для установки разрезной шестерни

На взгляд специалистов, это две, самые значимые причины установки разрезной шестерни распредвала. Следует учесть, что установка тюнингового распредвала без разрезной шестерни, просто не имеет смысла. Итак, причины:

  • при сборке штатного двигателя автомобиля, производитель допускает определенные отклонения от чертежей. В связи с этим, характеристики двигателей одной модели могут иметь отличия от номинальных с допуском ±10 град. Это, соответственно, влияет на параметры мощности двигателя. Установка разрезной шестерни позволяет проводить регулировку и оптимизацию крутящего момента.
  • при установке спортивного распредвала увеличивается мощность двигателя, а применение разрезной шестерни, оптимизируя фазы газораспределения, добавляет к мощности 3-5%.

Настройка разрезной шестерни распредвала

Как правило, шестерня распредвала настраивается по индикатору часового типа для перекрытия впускного и выпускного клапанов в момент, когда поршень в ВМТ (высшая мертвая точка).

Далее в процессе эксплуатации можно производить более «тонкую» регулировку разрезной шестерни.

Методика настройки разрезной шестерни

Конечно же, вам понятно, что в рамках одной темы невозможно описать методики настройки разрезной шестерни распредвала на все типы двигателей. Но, принцип будет предельно понятен. Представим вам методику настройки разрезной шестерни на двигателе ВАЗ 2108 — 2110 8V.

  • на подвижной и неподвижной частях разрезной шестерни ставим метку, сравнивая её со стандартным шкивом распредвала;
  • производим монтаж шестерни на распредвал, надеваем ремень ГРМ.
    Далее проверка совпадения меток: на шкиве и задней крышке ремня, на маховике, чтобы она находилась против среднего деления шкалы;
  • контроль впускного и выпускного клапанов 4-го цилиндра по перекрытию. Оба клапана должны быть открыты на равную величину. Если этого нет, то нужно ослабить болты и повернуть распредвал, относительно внешней части шестерни, получая нулевое положение распредвала.

Дополнительная коррекция:

Для нижних и средних оборотов – поворачивать распредвал, относительно коленчатого вала по ходу вращения. Этим мы увеличиваем угол открытия впускного клапана, уменьшая угол газодинамического наддува.

Для высоких оборотов – поворачиваем распредвал, относительно коленчатого вала против хода вращения. Этим мы увеличиваем угол газодинамического наддува, и соответственно, мощность.

Важно! Корректируя фазы газораспределения, нужно не забывать после вращения распредвала, выставлять начальный угол опережения зажигания.
