Водяная помпа — неотъемлемый элемент каждого автомобиля. У «Шевроле Нива» выход из строя водяного насоса чаще встречается на уже «побегавших» машинах. Но как правило, выход из строя помпы не случается внезапно. Поэтому важно вовремя распознать признаки неисправности и устранить проблему. Замена помпы особой сложности не представляет и по силам даже владельцу этого автомобиля.

Назначение автомобильной помпы

Основная функция водяного насоса — обеспечить циркуляцию антифриза в охладительной рубашке двигателя. Охлаждённый в радиаторе антифриз по патрубку поступает на крыльчатку помпы, которая, вращаясь, проталкивает жидкость дальше в охладительный контур двигателя. Нагретая охлаждающая жидкость (ОЖ) из рубашки двигателя по обратному кругу вновь попадает в радиатор, где под действием вентилятора охлаждается и снова идёт в помпу. Таким способом организована циркуляция ОЖ в контуре охлаждения двигателя. Вращение крыльчатки помпы происходит за счёт коленчатого вала через ремённый привод.

Помпа «Шевроле Нивы» не отличается принципиально от других автомобильных помп

В случае выхода из строя помпы, отвод нагретой жидкости из двигателя прекращается и наступает его перегрев. Поэтому при полном отказе детали важно вовремя заглушить двигатель, в противном случае мотор быстро выйдет из строя из-за перегрева. Восстановление двигателя обойдётся гораздо дороже, чем затраты на замену помпы.

Замена водяной помпы «Шевроле Нивы»

Перед началом ремонтных работ важно провести скрупулёзный анализ причин поломки.

Диагностика неисправностей помпы

К сожалению, ресурс водяного насоса у «Шевроле Нивы» меньше, чем у остальных машин. Нередки случаи, когда признаки поломки проявляются уже при пробеге 10 тыс. км. Но как правило, помпа не выходит из строя внезапно. Это даёт автовладельцу время для устранения проблемы.

Признаки неисправности:

  • уменьшение уровня охлаждающей жидкости в расширительном бачке;
  • посторонние шумы в подкапотном пространстве;
  • течь охлаждающей жидкости под двигателем;
  • перегрев двигателя;
  • возникает ситуация с горячим верхним патрубком, и холодным нижним;
  • запах охлаждающей жидкости;
  • люфт шкива помпы.

При диагностике помпы важно правильно локализовать проблемное место, чтобы не пойти по ложному пути. Например, течь антифриза возможна из треснувших патрубков или термостата. По этой же причине появляется характерный запах.

Местоположение помпы

В связи с неоднозначностью признаков неисправности помпы, окончательный вывод о её ремонтопригодности возможен только после тщательного визуального осмотра устройства. Насос установлен с правой стороны двигателя, он крепится непосредственно к блоку цилиндров в нижней части. К сожалению, визуальный осмотр сверху затруднён из-за нагромождения патрубков охлаждения и термостата, расположенного над помпой. Поэтому для облегчения доступа к насосу придётся эти элементы демонтировать.

Для наглядности приведено фото с уже установленной новой помпой

Подготовка инструментов

Для работы по замене помпы понадобятся следующие инструменты и материалы:

  • антифриз;
  • герметик;
  • накидной ключ на «13»;
  • торцевой ключ на «13»;
  • крестовидная отвёртка.

Для работы понадобятся два вида ключей на «13» и крестовидная отвертка

Выбор новой помпы

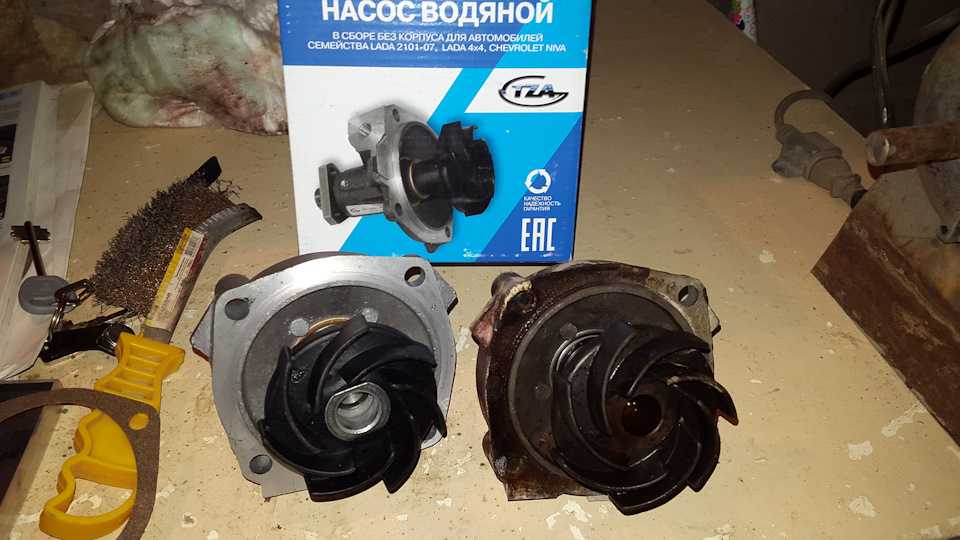

Ассортимент имеющихся в продаже помп очень широк. Среди известных производителей помп — Hepu (Германия), NK (Голландия), Airtex (Испания), Graf (Италия), SKF (Германия — Испания). В ряду производителей стоит выделить Hepu и Graf. В помпах этих марок используются большие крыльчатки, изготовленные из чугуна. Такие крыльчатки работают гораздо дольше стальных и пластиковых. Достойно себя зарекомендовала помпа ТЗА 2123 для «Шевроле Нивы», с усиленными подшипниками и сальником. Это марка — лидер в бюджетном сегменте. По сути, это та же помпа, что и на ВАЗовской «Копейке». К сожалению, на рынке встречается много подделок этого насоса.

Замена помпы своими руками

Обычно на демонтаж старой и установку новой помпы уходит примерно два часа. Рабочее место не требует подъёмника или ямы. Все операции выполняются сверху в такой последовательности:

  1. Снять левый рукав подвода воздуха к воздушному фильтру.

    Хомут крепления патрубка ослабляется крестовой отвёрткой

  2. Отсоединить проставку воздуховода от кронштейна на блоке цилиндров.

    Болт крепления проставки откручивается ключом на «10»

  3. Отсоединить правый рукав патрубка дроссельного узла.

    Откручивается винт хомута

  4. Снять воздуховод в сборе с проставкой.

    Снятый воздуховод облегчает доступ к рабочей зоне

  5. Ослабить хомуты патрубков термостата и снять термостат.

    После ослабления хомута патрубка помпы термостат легко вынимается

  6. Ослабить натяжение ролика привода вспомогательных агрегатов.

    Натяжение ролика ремня генератора производится ключом на «13»

  7. Снять ремень с натяжного ролика.

    Ремень снимается после того как ослабнет натяжение ролика

  8. Ключом на «13» открутить 3 болта крепления и снять шкив помпы.

    При помощи отвертки шкив блокируется от проворачивания

  9. Отвернуть гайки крепления крышки насоса.

    Гайки отворачиваются ключом на «13»

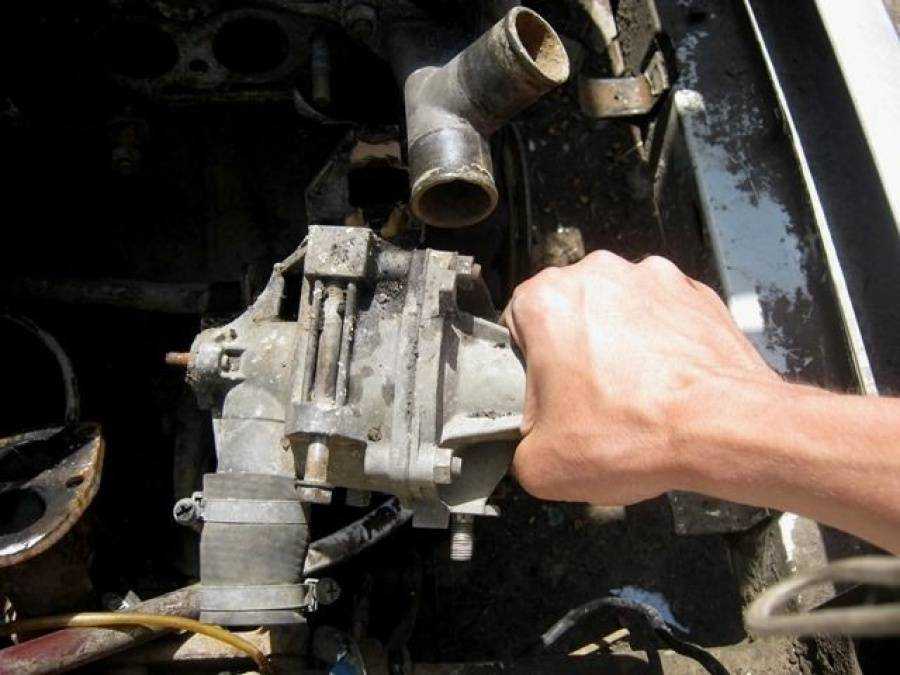

  10. Снять помпу вместе с крыльчаткой.

    Снимается крышка насоса в сборе с крыльчаткой

  11. Удалить прокладку корпуса насоса.

    Износ этой прокладки вызывает течь охлаждающей жидкости

  12. Произвести установку новой помпы в обратном порядке. Стык корпуса насоса и крышки обработать герметиком.

При замене помпы на автомобилях, оснащённых кондиционером, возникают дополнительные трудности. Это связано с тем, что кронштейн компрессора крепится на шпильке помпы. Это препятствует снятию насоса. Большинство в этом случае идут по длинному пути и снимают компрессор. Но гораздо проще выкрутить шпильку при помощи контргайки. А при сборке заменить её на подходящий болт.

Видео: замена помпы на «Шевроле Нива» с кондиционером

Ремонт помпы

В основном отказ помпы происходит из-за износа подшипников и сальника. В магазинах эти детали найти сложно, поэтому чаще всего старую помпу просто заменяют новой. Но в некоторых случаях ремонт необходим:

  • течь из-под помпы. Нарушение герметичности возникает либо из-за сильной или, наоборот, слабой затяжки крепёжных болтов, либо из-за износа прокладки. В таком случае прокладка подлежит замене;
  • люфт помпы. Возникает из-за ослабления крепёжных болтов. Его легко определить, покачав шкив помпы рукой. Если после подтягивания болтов люфт не исчез, значит, причина в подшипниках на валу.

Важно помнить, что на износ помпы влияет также натяжение ремня привода вспомогательных агрегатов.

Несмотря на то что процесс замены помпы кажется простым, при работе стоит соблюдать повышенную внимательность и осторожность. Закончив ремонт, следует ещё раз пройти по пунктам инструкции. Убедиться в затяжке креплений. Перед выездом на дорогу в различных режимах протестировать работу водяного насоса. Только убедившись, что автомобиль функционирует исправно, стоит начинать его повседневную эксплуатацию.
