Блоки предохранителей Chevrolet Lacetti

Номинальный ток, A Назначение предохранителей

Блок предохранителей расположенных под панелью управления
1 10 AirBag — блок управления
2 10 ЭБУ: двигатель, АКПП
Генератор, датчик скорости, электромагнитный клапан выпускного трубопровода, обмотка главного реле, обмотка реле топливного насоса и катушек зажигания, датчик положения селектора АКПП
3 15 Повороты/Аварийно-световая сигнализация
4 10 Комбинация приборов
Стоп-сигналы
Блок климат-контроля
Блок управления гидроусилителем
Привод заслонки — электродвигатель
5

6 10 Реле включения, обмотка:
— компрессор кондиционера,
— обогрев заднего стекла
— электростеклоподъемники
— главный свет фар
7 20 Климат-контроль — блок управления
Вентилятор отопителя — высокая скорость, обмотка реле вентилятора
Выключатель кондиционера
8 15 Блок складывающегося зеркала
Электролюк — блок управления
Электрозеркала — переключатель
9 25 Очистители переднего и заднего стекла
Переключатель очистителей и омывателей стекол
10
11 10 Антиблокировочная система тормозов (ABS)
12
10 Блок управления иммобилайзера
Датчик дождя
Блок управления противоугонной системой
13 15 Блок управления АКПП
14 15 Аварийно-световая сигнализация
15 15 Блок управления противоугонной системой
16 10 Диагностический разъем
17 10 Аудиосистема
Часы
18 15 Розетка 12В — дополнительная
19 15 Прикуриватель
20 10 Датчик положения селектора АКПП
Задние ходовые огни
21 15 Задние противотуманные фонари — реле
Подсветка приборов панели управления
Габаритное освещение
22 15 Часы
Блок управления климатом/Блок климат-контроля.
23 15 Аудиосистема
24 10 Блок управления иммобилайзера

Блок предохранителей в моторном отсеке
1 30 Аккумуляторная батарея
2 60 ABS
3 30 Вентилятор отопителя
4 30 Замок зажигания: стартер, предохранитель №5-8
5 30 Замок зажигания: предохранитель №1-4, 9-12 и 17-19
6 20 Вентилятор охлаждения — реле
7 30 Обогрев заднего стекла
8 30 Вентилятор охлаждения — реле высокой скорости
9 20 Электростеклоподъемники правый передний и задние
10 15 ЭБУ
Катушка зажигания
Клапан рециркуляции отработавших газов
11 10 ЭСУД контроллер
Главное реле
12 25 Габаритные огни — реле
13 15 Стоп-сигналы
14 20 Электростеклоподъемник двери водителя
15 15 Дальний свет
16 15 Звуковой сигнал
17 10 Кондиционер — реле компрессора
18 15 Топливный насос
19 15 Комбинация приборов, зуммер ключа, управление складывающегося зеркала, освещение салона и багажного отделения
20 10 Ближний свет — левая фара
21 15 Датчик кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ
Вентилятор охлаждения — обмотка реле 1и 2 скорости, управляющего реле
22 15 Система впрыска — форсунки
Клапан рециркуляции отработавших газов
Топливный насос — обмотка реле
23 10 Освещение номерного знака
Габаритные огни — левый борт
24 15 Противотуманные фары — реле
25 10 Электрозеркала
26 15 Центральный замок
27 10 Ближний свет — правая фара
28 10 Габаритные огни — правый борт
Подсветка панели приборов, переключателей, аудиосистемы, управления кондиционером, регулятор освещения подсветки приборов
29 10 Резерв
30 15 Резерв
31 25 Резерв

где находятся, схема расположения и расшифровка, назначение и подробное описание, пошаговая инструкция по снятию и замене

Рассмотрены автомобили Шевроле лачетти и дэу нубира 3, седан, хэтчбек, универсал 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

Где расположен монтажный блок предохранителей и реле

Под капотом цифра 5

Чтобы добраться необходимо нажать на защелку и снять крышку

На внутренней стороне крышки нанесена схема предохранителей и реле

Замена предохранителей. Предохранители извлекаем пинцетом, реле рукой

Расшифровка реле

Обозначение Каталожный номер Назначение реле
1 ILLUMINATION RELAY 96190187 Подсветка приборов и органов управления
2 HORN RELAY 96190187 Звуковой сигнал
3 MAIN RELAY 96190189 Главное реле/реле зажигания
4 HEAD LAMP RELAY 96190189 Блок-фары
5 FRT FOG RELAY 96190187 Противотуманные фары
6 A/C COMP RELAY 96190187 Муфта компрессора кондиционера
7 FUEL PUMP RELAY 96190189 Топливный насос, катушки зажигания
8 POWER WINDOW RELAY 96190189 Элекгростеклоподьемники
9 ELEC FAN LO RELAY 96190189 Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
10 DEFOG RELAY 96190189 Электрообогрев заднего стекла
и ELEC FAN HI RELAY 96190189 Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)

Расшифровка предохранителей в моторном отсеке шевроле лачетти

Обозначение Ток, A Назначение предохранителей
А — пинцет для извлечения предохранителей FUSE PULLER*
Ef1 ВАТТ MAIN 30 Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2 ABS 60 Блок управления АБС, исполнительный блок АБС
Ef3 BLOWERMOTOR 30 Электровентилятор климатической установки
Ef4 IGN-2 30 Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5 IGN-1 30 Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6 ELEC FAN LO 20 Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7 DEFOG 30 Электрообогрев заднего стекла
Ef8 ELEC FAN HI 30 Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9 POWER WINDOW 20 Электростеклоподъемники (кроме двери водителя)
Ef10 DIS 15 Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11 ECM 10 Цепь питания главного реле
Ef12 HEADLAMP 25 Фары головного света, подсветка приборов и органов управления
Ef13 STOP 15 Сигнал торможения
Ef14 DR’S P/WDO 20 Элекгростеклоподьемники (дверь водителя)
Ef15 H/L HI 15 Дальний свет фар
Ef16 HORN 15 Звуковой сигнал
Ef17 A/C 10 Компрессор кондиционера
Ef18 FUEL PUMP 15 Цепь питания топливного насоса
Ef19 PASS F/BOX 15 Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20 H/L LO LH 10 Ближний свет (левая фара)
Ef21 EMS 15 Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22 INJECTOR 15 Форсунки, система рециркуляции отработавших газов
Ef23 IL LH 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24 FOG 15 Противотуманные фары
Ef25 MIR HEAT 10 Электропривод и электрообогрев зеркал заднего вида
Ef26 DOOR LOCK 15 Система центральной блокировки замков
Ef27 H/L LO RH 10 Ближний свет (правая фара)
Ef28 IL RH 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29 SPARE 10 Запасной
Ef30 SPARE 15 Запасной
Ef31 SPARE 25 Запасной

Блок предохранителей в салоне Chevrolet Lacetti, Daewoo Nubira.

Чтобы добраться до предохранителей в салоне, необходимо открыть левую переднюю дверь

И потянув заручку снять крышку панели предохранителей

Расшифровка предохранителей в салоне

Обозначение Ток, A Защищаемые цепи
F1 AIRBAG 10 Электронный блок управления подушками безопасности
F2 ЕСМ 10 Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3 TURN SIGNAL 15 Выключатель аварийной сигнализации, указатели поворота
F4 CLUSTER L0 Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5
F6 ENG FUSE 10 Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света
F7 HVAC 20 Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля*
F8 SUNROOF 15 Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F9 WIPER 25 Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10 HANDS FREE 10
F11 ABS 10 Блок управления АБС. исполнительный блок АБС
F12 IMMOBILIZER 10 Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
Обозначение Ток, A Защищаемые цепи
F13 тем 10 Блок управления автоматической коробкой передач*
F14 HAZARD L5 Выключатель аварийной сигнализации
F15 ANTI-THEFT 15 Электронный блок управления противоугонной сигнализацией
F16 DIAGNOSIS 10 Диагностический разъем
F17 AUDIO/CLOCK 10 Аудиосистема, часы
F18 EXTRA JACK 15 Дополнительная розетка
F19 CIGAR LIGHTER 15 Предохранитель прикуривателя
F20 BACK-UP 10 Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F21 REAR FOG 15 Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22 ATC/CLOCK 15 Часы, система климат-контроля*, выключатель кондиционера*
F23 AUDIO 15 Аудиосистема
F24 IMMOBILIZER 10 Иммобилайзер

Реле, установленные под панелью приборов

Чтобы добраться необходимо открыть коробку для монет и открутить отверткой два шурупа

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов

фиксаторы

Далее, нажав на фиксатор

Освобождаем рукоятку привода замка капота и снимаем нижнюю облицовку

Реле установлены на кронштейне, закрепленном на каркасе панели приборов

Реле извлекаем рукой

Расположение реле под панелью приборов

1 — блок управления системой защиты аккумуляторной батареи; 2 — прерыватель указателей поворотов; 3 — реле включения противотуманного света в задних фонарях; 4 — реле блокировки стартера (для автомобилей с автоматической коробкой передач). В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Снятие монтажного блока в моторном отсеке chevrolet lacetti (дэу нубира)

  1. Головкой на 10 отворачиваем гайку
  2. Снимаем со шпильки наконечник провода
  3. Отверткой отжимаем два фиксатора с одной стороны блока и два с другой
  4. и приподняв блок, отсоединяем от него колодки проводов.
  5. Снимаем монтажный блок.
  6. Устанавливаем монтажный блок в обратной последовательности.
  7. Описание и расшифровка предохранителей и реле также подходит для автомобиля Daewoo Nubira.

Источник: http://avtoblokrele.ru/chevrolet/chevrolet-lacetti-blok-predohranitelej.html

Предохранители Chevrolet Lacetti: схема, расположение блоков

Предохранители и реле предназначены для защиты силовых агрегатов, цепей автомобиля от коротких замыканий или перегрузок.

Если в машине перестает работать какой-либо механизм, в первую очередь необходимо проверить предохранители. Возможно, проблема кроется именно там.

В модификациях седан, универсал и хетчбэк блоки располагаются в одних и тех же местах. Схема подключения и расположение элементов идентичны.

Моторный отсек

Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.

Он закрыт пластиковой крышкой (черного цвета) для защиты от попадания воды, пыли. Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.

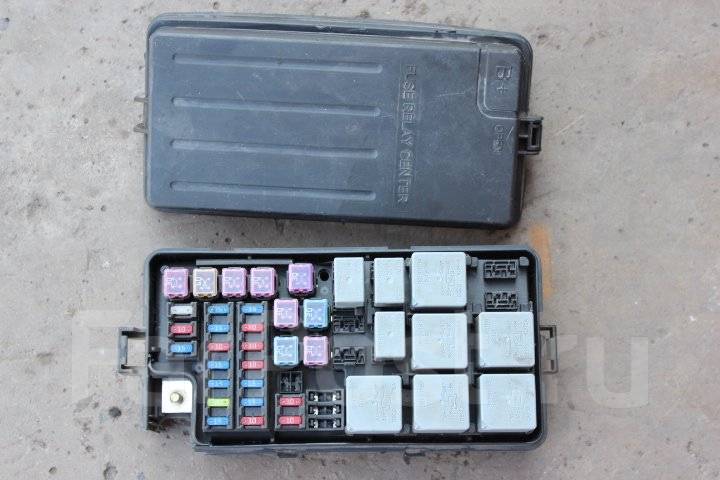

Внутри выглядит так:

Категорически запрещается вынимать элементы, раскачивая их. Это действие может обломить ножки у вставки. Для демонтажа применяется пинцет или плоский зажим.

Расшифровка предохранителей моторного отсека

Согласно схеме, каждый элемент отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.

А — пинцет для извлечения предохранителей FUSE PULLER*
Ef1 ВАТТ MAIN 30 Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2 ABS 60 Блок управления АБС, исполнительный блок АБС
Ef3 BLOWERMOTOR 30 Электровентилятор климатической установки
Ef4 IGN-2 30 Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5 IGN-1 30 Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6 ELEC FAN LO 20 Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7 DEFOG 30 Электрообогрев заднего стекла
Ef8 ELEC FAN HI 30 Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9 POWER WINDOW 20 Электростеклоподъемники (кроме двери водителя)
Ef10 DIS 15 Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11 ECM 10 Цепь питания главного реле
Ef12 HEADLAMP 25 Фары головного света, подсветка приборов и органов управления
Ef13 STOP 15 Сигнал торможения
Ef14 DR’S P/WDO 20 Элекгростеклоподьемники (дверь водителя)
Ef15 H/L HI 15 Дальний свет фар
Ef16 HORN 15 Звуковой сигнал
Ef17 A/C 10 Компрессор кондиционера
Ef18 FUEL PUMP 15 Цепь питания топливного насоса
Ef19 PASS F/BOX 15 Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20 H/L LO LH 10 Ближний свет (левая фара)
Ef21 EMS 15 Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22 INJECTOR 15 Форсунки, система рециркуляции отработавших газов
Ef23 IL LH 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24 FOG 15 Противотуманные фары
Ef25 MIR HEAT 10 Электропривод и электрообогрев зеркал заднего вида
Ef26 DOOR LOCK 15 Система центральной блокировки замков
Ef27 H/L LO RH 10 Ближний свет (правая фара)
Ef28 IL RH 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29 SPARE 10 Не используется
Ef30 SPARE 15 Не используется
Ef31 SPARE 25 Не используется

Расшифровка реле моторного отсека

Рядом с предохранителями подкапотного блока располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.

Расшифровка реле:

1 ILLUMINATION RELAY 96190187 Подсветка приборов и органов управления
2 HORN RELAY 96190187 Звуковой сигнал
3 MAIN RELAY 96190189 Главное реле/реле зажигания
4 HEAD LAMP RELAY 96190189 Блок-фары
5 FRT FOG RELAY 96190187 Противотуманные фары
6 A/C COMP RELAY 96190187 Муфта компрессора кондиционера
7 FUEL PUMP RELAY 96190189 Топливный насос, катушки зажигания
8 POWER WINDOW RELAY 96190189 Элекгростеклоподьемники
9 ELEC FAN LO RELAY 96190189 Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
10 DEFOG RELAY 96190189 Электрообогрев заднего стекла
11 ELEC FAN HI RELAY 96190189 Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)

Салон

Салонные реле располагаются на специальном кронштейне под панелью вблизи педалей. Для свободного доступа к ним необходимо снять нижнюю облицовку панели, предварительно выкрутив два самореза из отсека для мелочей и сняв рукоять для открытия капота.

Расшифровка предохранителей салона

F1 AIRBAG 10 Электронный блок управления подушками безопасности
F2 ЕСМ 10 Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3 TURN SIGNAL 15 Выключатель аварийной сигнализации, указатели поворота
F4 CLUSTER 10 Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5 не используется
F6 ENG FUSE 10 Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света
F7 HVAC 20 Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля*
F8 SUNROOF 15 Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F9 WIPER 25 Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10 HANDS FREE 10
F11 ABS 10 Блок управления АБС. исполнительный блок АБС
F12 IMMOBILIZER 10 Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13 тем 10 Блок управления автоматической коробкой передач*
F14 HAZARD 15 Выключатель аварийной сигнализации
F15 ANTI-THEFT 15 ЭБУ противоугонной сигнализацией
F16 DIAGNOSIS 10 Диагностический разъем
F17 AUDIO/CLOCK 10 Аудиосистема, часы
F18 EXTRA JACK 15 Дополнительная розетка
F19 CIGAR LIGHTER 15 Предохранитель прикуривателя
F20 BACK-UP 10 Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач
F21 REAR FOG 15 Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22 ATC/CLOCK 15 Часы, система климат-контроля, выключатель кондиционера*
F23 AUDIO 15 Аудиосистема
F24 IMMOBILIZER 10 Иммобилайзер

Что делать, если не горит подсветка приборов

Расшифровка реле салона

1 нет данных Блок управления системой защиты аккумуляторной батареи
2 96312545 Прерыватель указателей поворотов
3 96344573 Реле включения противотуманного света в задних фонарях
4 нет данных Реле блокировки стартера (для автомобилей с автоматической коробкой передач)
96190189 Реле парковки/нейтрали
96190189 Реле вентилятора
96190189 Реле предупредительного света фар (дневные ходовые огни)

Снятие и установка блоков

Перед процедурой необходимо отключить питание АКБ.

Демонтаж подкапотного блока предохранителей

  1. Открутить фиксаторные гайки ключом № 10.
  2. Снять провод массы со шпильки.
  3. Отщелкнуть фиксаторы — всего 4 штуки.
  4. Отключить разъемы проводов с обратной стороны узла.

Монтаж выполняется в обратной последовательности.

Снятие салонного блока

  1. Снимается кожух рулевой колонки.
  2. Крестовой отверткой выкручивается фиксаторный винт рамки крепления. Блок извлекается из гнезда.
  3. Отверткой отжимаются защелки разъемов проводов.

Установка происходит в обратной последовательности.

Источник: https://AvtoMonitor.ru/predohraniteli-chevrolet-lacetti.html

Предохранители шевроле лачетти и блоки реле со схемами и описанием. Предохранитель прикуривателя lachetti

Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы предлагаем ознакомится с описанием схем блоков реле и предохранителей шевроле лачетти, покажем фотографии блоков, назначение элементов,а так же расскажем где находится предохранитель отвечающий за прикуриватель.

Главный блок с реле и предохранителями в моторном отсеке

Он располагается с левой стороны, между аккумулятором и расширительным бачком охлаждающей жидкости.

На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.

Общая схема

Описание схемы

Ef1 (30 А) — Основной аккумулятор (цепи F13-F16, F21-F24).

Ef2 (60 А) — ABS. См. F11.

Ef3 (30 А) — вентилятор печки. См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8). Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью с водительской стороны.

Убедитесь, что аккумулятор заряжен, а его клеммы плотно зафиксированы, поставьте рычаг КПП в нейтральное положение и замкните контакты на втягивающем реле около стартера. Этим вы проверите исправность стартера. Если он работает, ищите обрыв проводки.

Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора. Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19). Проверьте реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатора). Если вентилятор не включается (по звуку определить его работу довольно сложно, потому что работает довольно тихо), проверьте помимо этого, предохранители Ef8, Ef21 и реле К9, К11. Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора.

Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка (клапан в крышке должен работать исправно, пробка должна быть герметична), исправность термостата.

В самом худшем случае, если наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров.

Ef7 (30 А) — обогрев заднего стекла. См. F6.

Ef8 (30 А) — большая скорость работы вентилятора системы охлаждения (радиатора). См. Ef6.

Ef9 (20 А) — электрические стеклоподъёмники в правой передней и в задних дверях. См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан рециркуляции отработавших газов.

Ef11 (10 А) — цепь главного реле, контроллер электронной системы управления двигателем (ЭСУД).

Ef12 (25 А) — фары, габариты. Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef28. Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за плохого соединения. Для замены ламп скорее всего придётся снять корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы.

Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами.

Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе. Проверьте также контакты в посадочных разъёмах и проводку.

Ef14 (20 А) — электрический стеклоподъёмник в водительской двери. См. F6.

Ef15 (15 А) — лампы дальнего света в фарах. Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах (могли окислиться), выключатель света слева от руля. Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота. Если не работает звуковой сигнал, проверьте помимо этого предохранителя, реле К2.

Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или кнопки на руле.

Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым.

Ef17 (10 А) — компрессор кондиционера. См. F6.

Ef18 (15 А) — топливный насос. Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую.

Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос.

Если не создаётся нужного давления в топливной системе, дело может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника. См. F4.

Ef20 (10 А) — левая фара, ближний свет. Если не горит ближний в правой фаре, см. предохранитель Ef27.

Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги. Также причина может быть в проводке от разъёма С202 до выключателя света на руле. Проверьте её под приборной панелью, могла сгореть, особенно если у вас хэтчбек. Также проверьте исправность подрулевого переключателя.

Источник: https://vsepredohraniteli.ru/chevrolet/lachetti-bloki-s-predohranitelyami.html

Замена предохранителей на Chevrolet Lacetti

Для удобного пребывания в салоне автомобиля, а в нашем случае в Шевроле Лачетти, вы должны быть уверены в его безопасности и прекрасном техническом состоянии.

Порой случается так, что можно избавиться от досадной неисправности, сказывающейся на безопасности и комфорте поездки, просто заменив предохранители Шевроле Лачетти, находящиеся в определенном блоке.

Существует большая вероятность, что поломка дворников на Лачетти хэтчбек либо седан или передние неработающие огни лишь последствия неисправности предохранителя.

Для их замены, когда требуется плавка, не нужны никакие специализированные приспособления или аппараты. Не забывайте о том, что использование только штатных инструментов – обязательное условие. Перемычная проволока в блоке предохранителя является причиной больших проблем, способных вывести огромный узел машины из строя.

Поломки предохранительного блока – одна из самых распространенных причин неполадок с электрикой в Chevrolet Lacetti.

Именно поэтому в первую очередь обратите внимание на предохранители, если случился отказ электрического модуля.

Блок реле и предохранителей в моторном отсеке

Главный предохранительный блок на модели 2008 года, как и на большинстве других, находится под крышкой капота. Пара креплений из пластмассы, легко снимающихся без малейших усилий, держат крышку модуля.

В данной части машины присутствует пинцет со специальным назначением – замена предохранителей Шевроле Лачетти .

Оставшиеся предохранительные элементы были перенесены инженерами в другой блок, расположенный в области края приборной панели.

Электросхема на русском для Шевроле Лачетти универсала представлена фото ниже.

Схема наглядно показывает отсек мотора. Таким образом выглядит блок предохранителей вместе с реле под капотом.

Всего в Шевроле Лачетти используется тридцать один предохранитель.

Расположение реле и предохранителей

Как было отмечено выше, реле и предохранители находятся под крышкой капота за емкостью с жидкостью для охлаждения.

Чтобы его разглядеть, необходимо надавить на специальную защелку и удалить крышку. Схема реле и предохранительных аппаратов находится на ней с внутренней стороны.

Назначение и описание реле и предохранителей

Мы перечислили для вашего удобства все номера компонентов, например, предохранителей габаритов и их функции. Ниже представлена таблица с их краткой характеристикой.

Обозначение Ток Назначение предохранителей
А- пинцет для назначения предохранителей FUSE PULLER*
Ef1 BATT MAIN 30 Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2 ABS 60 Блок управления АБС, исполнительный блок АБС
Ef3 BLOWERMO TOR 30  Электровентилятор климатической установки
Ef4 IGN-2 30 Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5 IGN-1 30 Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6 ELEC FAN LO 20 Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7 DEFOG 30 Электрообогрев заднего стекла
Ef8 ELEC FAN HI 30 Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9 POWER WINDOW 20 Электростеклоподъемники (кроме двери водителя)
Ef10 DIS 15 Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11 ECM 10 Цепь питания главного реле
Ef12 HEADLAMP 25 Фары головного света, подсветка приборов и органов управления
Ef13 STOP 15 Сигнал торможения
Ef14 DRS P/WDO 20 Электростеклоподъемники (дверь водителя)
Ef15 HL, H 15 Дальний свет фар
Ef16 HORN 15 Звуковой сигнал
Ef17 A/C 10 Компрессор кондиционера
Ef18 FUEL PUMP 15 Цепь питания топливного насоса
Ef19 PASS F/BOX 15 Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20 HL LO LH 10 Ближний свет (левая фара)
Ef21 EMS 15 Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22 INJECTOR 15 Форсунки, система рециркуляции отработавших газов
Ef23 IL LH 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24 FDG 15 Противотуманные фары
Ef25 MIR HEAT 10 Электропривод и электрообогрев зеркал заднего вида
Ef26 DOOR LOCK 15 Система центральной блокировки замков
Ef27 H/L LO RH 10 Ближний свет (правая фара)
Ef28 IL RH 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29 SPARE 10 Запасной
Ef30 SPARE 15 Запасной
Ef31 SPARE 25 Запасной

Представляем вашему вниманию таблицу всех свойств и обозначений реле моторного отсека.

Обозначение Наименование Включаемые цепи
К1 Реле габаритного света Лампы габаритного света в фарах, лампы габаритного света в задних фонарях, лампы подсветки комбинации приборов и органов управления.
К2 Реле звукового сигнала Звуковой сигнал
К3 Главное реле системы управления двигателем Форсунки, датчики концентрации кислорода, датчик фаз, клапан продувки адсорбера, обмотка реле топливного насоса, реле высокой скорости вентилятора системы охлаждения, реле низкой скорости вентилятора системы охлаждения, управляющее реле вентилятора системы охлаждения
К4 Реле фар Лампы блок-фар
К5 Реле противотуманных фар Лампы противотуманных фар
К6 Реле компрессора кондиционера Электромагнитная муфта компрессора кондиционера
К7 Реле топливного насоса и катушки Электродвигатель топливного насоса и катушки зажигания
К8 Реле стеклоподъемников Электродвигатели стеклоподъемников
К9 Реле низкой скорости вентилятора системы охлаждения Электродвигатель вентилятора системы охлаждения
К10 Реле обогрева заднего стекла Элемент обогрева заднего стекла
К11 Реле высокой скорости вентилятора системы охлаждения Электродвигатель вентилятора системы охлаждения

Где находится блок предохранителей в салоне?

Дополнительный блок предохранителей расположен в салоне авто. Необходимо лишь открыть дверь машины с левой стороны и добраться до панели приборов. Именно под ней и находятся предохранители.

Расположение реле и предохранителей на приборной панели

На фото вы можете наблюдать расположение предохранителей на приборной панели. Они представляют из себя несколько маленьких частей красного, синего и белого цветов.

Назначение и описание

Каждый предохранитель отвечает за определенное действие. С помощью приборной панели можно произвести включение и выключения стоп-сигнала, отрегулировать прикуриватель, предохранитель кондиционера, габаритных огней, печки, хода и т. д.

Ампер Назначение предохранителя и реле
F1 10 отвечает за состояние подушек безопасности
F2 10 ЭБУ
F3 15 аварийка
F4 10 панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР
F5 свободен
F6 10 кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники
F7 20 отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера
F8 15 управление зеркалом и люком
F9 25 стеклоочестители
F10 свободен
F11 10 ABS
F12 10 иммобилайзер, сигнализатор дождя
F13 10 АКПП
F14 15 аварийная сигнализация
F15 15 сигнализация
F16 10 разъем для диагностики
F17 10 аудиосистема
F18 15 розетка 12 вольт
F19 15 прикуриватель
F20 10 задний ход, датчик селектора автоматической трансмиссии, салонное освещение
F21 15 задние противотуманки
F22 15 автоматика кондиционера
F23 15 аудиосистема
F24 10 иммобилайзер

Реле, установленные под панелью приборов

В данном разделе мы опишем основные особенности реле автомобиля, их расположение, а также процесс замены неработающего аппарата.

Расположение

Для того чтобы проводить манипуляции с реле под приборной панелью, откройте монетную коробку, открутив инструментом два гвоздя.

После этого убираем в сторону облицовку нижней части от панели, несмотря на давление нескольких фиксаторов.

Затем, надавив на фиксатор, вынимаем приводную рукоятку капотного замка и удаляем облицовку с нижней стороны. Реле, находящееся на кронштейне, лучше извлечь рукой.

Назначение и описание

Сравнив с фотографией, найдите нужный вам прибор:

  1. Цифрой один указана защитная система батареи аккумулятора.
  2. Под вторым номером обозначен прерыватель поворотных указателей.
  3. Третье – это реле, отвечающее за включение противотуманных фонарей.
  4. Четвертое – реле, основная задача которого стартерская блокировка (для моделей авто, обладающих коробкой передач автоматического типа).

В авто добавляют также вентиляторное реле установки климата и систему, отвечающую за автоматическое включение света фар.

Однако данные функции добавлены не во все комплектации.

Процесс снятия и замены

На начальном этапе не забудьте открепить проводную клемму от вывода батареи аккумулятора под знаком «минус».

Далее прилагается полная инструкция, как проводится замена реле и предохранителей:

  1. Нажимаем защелку из пластмассы и снимаем покрытие блока монтажа.
  2. На задней стороне находим схему расположения компонентов и их функции. Пользуемся либо ей, либо фотографиями выше. Главный признак вышедшего из строя модуля – перемычка, которая перегорела в результате поломки.
  3. Предохранитель вытаскиваем специальным пинцетом.
  4. Устанавливаем новый прибор на место старого.
  5. Реле и предохранители большого размера лучше поменять рукой. Располагать новое оборудование нужно крайне аккуратно.

Источник: https://autodvig.com/preventer/predohraniteli-chevrolet-lacetti-1146/

Реле и предохранители Шевроле Лачетти седан, хетчбек, универсал (1.4, 1.6 и 1.8): схемы блоков

Номер на схеме Наименование Защищаемая цепь Ампераж, ток в А
A Пинцет
Ef1 ВАТТ MAIN Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач 30
Ef2 ABS Блок управления АБС, исполнительный блок АБС 60
Ef3 BLOWERMOTOR Электровентилятор климатической установки 30
Ef4 IGN-2 Электростеклоподъемники, электропривод зеркал заднего вида, стартер 30
Ef5 IGN-1 Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя 30
Ef6 ELEC FAN LO Электровентилятор системы охлаждения двигателя (малая скорость вращения) 20
Ef7 DEFOG Электрообогрев заднего стекла 30
Ef8 ELEC FAN HI Электровентилятор системы охлаждения двигателя (высокая скорость вращения) 30
Ef9 POWER WINDOW Электростеклоподъемники (кроме двери водителя) 20
Ef10 DIS Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания 15
Ef11 ECM Цепь питания главного реле 10
Ef12 HEADLAMP Фары головного света, подсветка приборов и органов управления 25
Ef13 STOP Сигнал торможения 15
Ef14 DR’S P/WDO Элекгростеклоподьемники (дверь водителя) 20
Ef15 H/L HI Дальний свет фар 15
Ef16 HORN Звуковой сигнал 15
Ef17 A/C Компрессор кондиционера 10
Ef18 FUEL PUMP Цепь питания топливного насоса 15
Ef19 PASS F/BOX Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника 15
Ef20 H/L LO LH Ближний свет (левая фара) 10
Ef21 EMS Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя 15
Ef22 INJECTOR Форсунки, система рециркуляции отработавших газов 15
Ef23 IL LH Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона) 10
Ef24 FOG Противотуманные фары 15
Ef25 MIR HEAT Электропривод и электрообогрев зеркал заднего вида 10
Ef26 DOOR LOCK Система центральной блокировки замков 15
Ef27 H/L LO RH Ближний свет (правая фара) 10
Ef28 IL RH Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона) 10
Ef29 SPARE Запасной 10
Ef30 SPARE Запасной 15
Ef31 SPARE Запасной 25

Предохранители шевроле лачетти описание характеристики и фото

Замена блока предохранителей в хэтчбеке шевроле лачетти

Что нужно знать перед заменой предохранителей у  хэтчбека Лачетти:Перед тем, как заменить блок предохранителей , сначала необходимо определить причину его перегорания

Важно помнить, что нельзя устанавливать самодельные предохранители или с увеличенным интервалом. В противном случае элементы электрооборудования автомобиля могут выйти из строя.Порядок процедуры замены предохранителей:

  • Подготовить машину к работе. В данном случае главное обеспечить максимальный доступ к блоку предохранителей, и чтобы ничего не мешало в работе.
  • Открыть капот и нажать на стопор. Крышка монтажного блока должна быть демонтирована.
  • Чтобы определить ту или иную неисправную цепь, нужно посмотреть на специальную схему, которую можно найти на внутренней стороны крышки монтажного блока. По этой схеме можно определить, какой именно из предохранителей неисправен, и найти его.
  • Внимательно взглянуть на блок . В  нем  должен быть пинцет, с помощью которого производиться удаление из гнезда нужного предохранителя.

По состоянию нити можно определить, поврежден ли предохранитель. Если нить перегорела, значит он действительно поврежден.Чтобы удалить нужный предохранитель, нужно его основание зажать с помощью пинцета, после чего вытащить его из блока.Бывает, что нить предохранителя на самом деле целая, но не смотря на это нарушено соединение внутри предохранителя. Такая неисправность требует вмешательства грамотных специалистов, ведь ее вычислить просто так не получиться. В данном случае понадобиться омметр, который поможет определить, в каком состоянии находится предохранитель. Что касается реле, оценка его исправности проводится очень просто – для этого нужно снять реле и вместо него поставить новое. Если новое реле работает, значит старое реле действительно неисправно.

  • Приступаем к установке исправного предохранителя с соответствующим номиналом. Данная процедура полностью аналогична той, которая выполняется при снятии предохранителя.
  • После установки предохранителя остается поставить на место крышку монтажного блока.

Чтобы более детально ознакомиться с заменой предохранителей  смотрите видео ниже. Если есть желание, то рекомендуем посмотреть  хороший видеобзор Шевроле Лачетти хэтчбек.

Блок предохранителей – достаточно сложный и важный технический узел хэтчбека Лачетти, от которого зависит работа электрических компонентов автомобиля. При замене предохранителей Лачетти обязательно нужно ознакомится со схемой

Предохранители и реле Chevrolet Lacetti, электрические схемы

Предохранители и реле Chevrolet Lacetti, электрические схемы

Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.

Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока

Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.

Предохранители в салоне

В салоне монтажный блок находится с левого торца приборной панели. Для доступа к нему нужно открыть водительскую дверь и снять крышку.

F1 (10 А) — подушки безопасности.Если вы не попадали в аварии и подушки не выстреливали, но на панели горит одноимённая лампа, проверьте данный предохранитель. Если он исправен, причину можно определить с помощью диагностики. Данная проблема распространена среди владельцев Лачетти. Лампа на панели должна мигать при включении зажигания, затем гаснуть.

Если лампа горит, а затем гаснет — скорее всего есть ошибка в памяти. Если лампа горит постоянно и не гаснет — скорее всего дело в неисправности. Дело может быть в блоке управления подушками, в преднатяжителях ремней безопасности, а также в разъёмах под сиденьями (при наличии боковых подушек) или обрыве цепи одной из подушек (например, в руле или в бардачке). Проверьте контакты в разъёмах под сиденьями и в разъёме за бардачком, побрызгайте на них специальной жидкостью для очистки контактов, если дело было в них, то это должно помочь.

Проверьте также провода, идущие на пассажирскую подушку, и их клеммы, находятся в гофре за бардачком. После устранения неисправности нужно удалить ошибку из памяти. Если все цепи исправны, ошибка может быть сохранена в памяти, чтобы её сбросить, попробуйте отключить минусовую клемму аккумулятора на несколько минут. В других случаях лучше обратиться в сервис, где проведут диагностику и при необходимости сбросят данную ошибку с помощью приборов через диагностический разъём. Цена подобной диагностики обычно не превышает 500 руб, зато причина будет известна наверняка.

F2 (10 А) — электронный блок управления двигателем (ЭБУ), блок управления АКПП, датчик положения селектора АКПП, датчик скорости, генератор, э/м клапан впускного коллектора, обмотка реле бензонасоса, катушек зажигания, обмотка главного реле.

F3 (15 А) — аварийный выключатель.

F4 (10 А) — приборная панель, выключатель стоп-сигналов, автоматическая работа кондиционера, электропривод заслонки, гидроусилитель руля, сигнал предупреждения.Если у вас перестали работать приборы на панели после снятия и установки бардачка (например, при замене салонного фильтра), могло произойти короткое замыкание, проверьте помимо этого предохранителя также предохранитель F21. Чтобы избежать замыкания, при замене фильтра и снятии бардачка нужно вынуть предохранитель F21 или отключить клемму от аккумулятора. Проверьте провода и контакты в разъёме С202, который находится в левом переднем крыле, слева от ног водителя. Чтобы добраться до него, нужно снять накладку с водительского порога и угловую панель крыла. Проверьте разъёмы на обратной стороне приборной панели и саму печатную плату на отсутствие обгоревших/сломанных дорожек, а также вид и ножки всех деталей, особенно ми

Предохранители шевроле лачетти описание характеристики и фото

Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший.

Расположение и электросхема

Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.

С торца приборной панели

Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.

Ампер Назначение предохранителя или реле
F1 10 предохранитель, отвечающий за состояние подушек безопасности
F2 10 ЭБУ
F3 15 аварийка
F4 10 панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР
F5 свободен
F6 10 кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники
F7 20 отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера
F8 15 управление зеркалами и люком
F9 25 стеклоочистители
F10 свободен
F11 10 ABS
F12 10 иммобилайзер, сигнализатор дождя
F13 10 автоматическая коробка передач
F14 15 аварийка
F15 15 сигнализация
F16 10 разъем для диагностики
F17 10 аудиосистема
F18 15 розетка двенадцать вольт
F19 15 прикуриватель
F20 10 задний ход, датчик селектора автоматической трансмиссии, салонное освещение
F21 15 задние противотуманки
F22 15 автоматика кондиционера
F23 15 аудиосистема
F24 10 иммобилайзер

Подкапотный блок

Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.

Ампер Назначение предохранителя или реле
Ef1 30 аккумуляторная батарея
Ef2 60 ABS
Ef3 30 вентилятор системы отопления
Ef4 30 система зажигания
Ef6 20 охлаждение
Ef7 30 обогрев заднего стекла
Ef8 30 увеличенная скорость вентилятора радиатора
Ef9 20 электростеклоподъемники (правая и задняя двери)
Ef10 15 ЭБУ
Ef11 10 основное реле, электронное управление двигателем
Ef12 25 наружное оборудование, габаритные огни
Ef13 15 стопы
Ef14 20 электростеклоподъемник (дверь со стороны водителя)
Ef15 15 дальний свет
Ef16 15 звук, сирена
Ef17 10 кондиционер
Ef18 15 топливонасос
Ef19 15 панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника
Ef20 10 левая фара
Ef21 15 ЭБУ, продувка адсорбера, охлаждение радиатора
Ef22 15 насос подкачки бензина, клапан рециркуляции отработавших газов
Ef23 10 левые габариты, освещения номера, предупреждающий сигнал
Ef24 15 противотуманки
Ef25 10 электропривод боковых зеркал
Ef26 15 центральный замок
Ef27 10 правая фара, ближний свет
Ef28 10 правые габариты
Ef29 10 запасной
Ef30 15 запасной
Ef31 25 запасной
К1 реле подсветки панели приборов и главной консоли
К2 реле звука
К3 главное реле зажигания
К4 запасной
К5 реле противотуманок
К6 компрессор кондиционера
К7 насос подкачки бензина, катушка зажигания
К8 электростеклоподъемники
К9 низкая скорость работы вентилятора
К10 обогрев заднего стекла
К11 высокая скорость работы вентилятора радиатора

Под приборной панелью

Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.

Ампер Назначение предохранителя или реле
1 реле-защита аккумуляторной батареи
2 реле-прерыватель указателей поворотов
3 реле-задние противотуманки
4 реле-блокировка стартера

Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.

Процесс снятия и замены

Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать.

Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.

В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.

Видео «Замена предохранителя прикуривателя»

На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.

Блок предохранителей и реле, установленный в моторном отсеке Шевроле Лачетти

Блок предохранителей, расположенный в салоне Лачетти

Предохранители Лачетти, расположенные в салоне

РАСПОЛОЖЕНИЕ КОНТРОЛЛЕРА, РЕЛЕ И НОМЕРА ДЕТАЛЕЙ ЛАЧЕТТИ

Кроме реле, установленных в блоке предохранителей в моторном отсеке, есть и другие реле, установленные в салоне и подкапотном пространстве.

Мир Вашему дому и удачи на дорогах!

Участники, которые лайкнули этот пост:

Вам также может понравиться

Разделы

  • Автолюбителям на заметку (32)
  • Автоновости (12)
  • Диагностика неисправностей Лачетти (без наличия диагностического адаптера) (5)
  • Диагностика Шевроле Лачетти (Nubira III, Daewoo Gentra, Ravon Gentra, Chevrolet Klan) (6)
  • Домашнему мастеру (10)
  • Компьютерная диагностика автомобиля (9)
  • Обзоры и обсуждения Шевроле Лачетти (Nubira III, Daewoo Gentra, Ravon Gentra, Chevrolet Klan) (4)
  • Общие вопросы по Лачетти (Nubira III, Daewoo Gentra, Ravon Gentra, Chevrolet Klan) (24)
  • Ремонт Лачетти (74)
  • Характеристики Лачетти (12)
  • Шины и диски для Лачетти (Nubira III, Daewoo Gentra, Ravon Gentra, Chevrolet Klan) (5)
  • Электрооборудование Лачетти (15)

Последняя активность в сообществе

вопрос какой провод сигнала выключателя хх?

качество фото не ах

вот мой разьем к дроселю,но чет как то со схемой цвета не схожи или я дольтоник?

Я конечно не великий знаток, но все твои симптомы знакомы! Тоже не хотел слышать про клапана. Диагносты в двух СТО утверждали, что все будет ОК,…

Андрей привет,утром скинул сброс адаптации на холодную,вроде всё нормализовалось,ошибки пока не наблюдаю,вот логи скоростные от 0-100 ,но что-то у меня подозрение что давление опять выросло

Интересная тема.Вот только какой купить,стандартного пульта не было,значит ИК работать по идее не будет. Магнитола работает на андроиде,блютуз есть но в настройках нет функции его…

Всем привет! Благодарен всем участникам форума, узнал много интересного и полезного. Но нужен совет, вышел из строя ДК1, новый стоит прилично, есть ли смысл менять…

Да их великое множество и по виду и по варианту связи с магнитолой. Например вот такой Или вот такой Суть в том, что нет необходимости…

Привет Санек!А можно поподробнее про универсальный беспроводной пульт,как это работает?

резьба чистая. напряжение 14.5

по поводу разъема на ЭБУ. и питания форсунки. 2 и 3 работают парой. я перекидывал со второй на третью. третий разьем на вторую. все равно…

заглушка в ЕГР .это двух рублевая монета. чутко встает. и мудрить нечего не надо.

Привет Игорь! Нужно купить блок кнопок и расширенный шлейф (улитку). Улитку, если повозиться, то можно не покупать, а доработать старую. Также нужно снимать руль, чтобы…

да и как это она у меня заводиться без 6 контакта?не газуя?

хочу замутить микрик на него,будет ли эфект,а то уж есть люди ставят и говарят гуд,как считаете

кстати вынул 6 контак обороты бывает держит 2000 но зато не какой дерготни,чудо машина

Кстати, кинул доп. массу от генератора к кузову. На днях прокину от стартера к ЭБУ и буду проводить замеры и опыты, что из этого вышло

Участники, которые считают это полезным :

Антон, на схеме показаны контакты по колодке, которая на проводе. Там считается по порядку слева направо – снизу 1234, а сверху 5678. А на дросселе…

Как расположены предохранители на Шевроле Лачетти

Блок предохранителей Шевроле Лачетти

Чтобы максимально комфортно и уверенно чувствовать себя во время поездки, необходимо не только знать правила дорожного движения и уметь водить. Знание основных узлов и агрегатов вашего Шевроле Лачетти поможет справиться с досадными мелкими поломками, которые могут произойти в дороге, не привлекая специалистов.

Электрическая цепь питания очень сложная и состоит из множества узлов. Они все снабжены специальными плавкими вставками – предохранителями, которые в случае нарушения питания или превышения вольтажа перегорают, сохраняя целостность самой системы. Резко погасшие фары, неработающие дворники или дверной стеклоподъемник – обычные явления при выходе из строя соответствующего предохранителя.

Чтобы заменить перегоревший предохранитель, не нужны специальные инструменты. Производитель категорически настаивает на использовании оригинальных деталей. Самодельные устройства в виде проволоки, замыкающей необходимые контакты, может привести к возгоранию проводки автомобиля или выходу из строя целых систем, ремонт которых обойдется гораздо дороже, чем стоимость оригинального предохранителя.

Расположение блока предохранителей

В Шевроле Лачетти основной блок предохранителей расположен под капотом.

Открываем капот и находим коробку, закрытую защитным пластиковым кожухом. Чтобы его снять, необходимо воспользоваться отверткой. После того, как крышка будет снята, блок предохранителей будет иметь вид как на фото.

В самом блоке находится специальный пластиковый пинцет, при помощи которого водитель сможет вытащить перегоревшую деталь и заменить ее новой. Предохранители в блоке расположены согласно строгой схеме.

Всего в Шевроле Лачетти 31 предохранитель, которые маркируются латинскими буквами Ef и порядковым номером: Ef1-Ef31. Номера с 29 по 31 являются резервными. Каждый предохранитель имеет свою характеристику силы тока и отвечает за определенный участок электрической цепи.

Перечислять виды и характеристики всех предохранителей нет смысла – они есть в инструкции к автомобилю. Водителю желательно иметь ее под рукой или сделать для себя специальную табличку, чтобы по ней находить необходимый предохранитель в случае возникшей неисправности.

Дополнительный блок с предохранителями находится в салоне автомобиля. Он расположен на левой стороне приборной панели. Для того чтобы получить доступ к отсеку, необходимо открыть водительскую дверцу и отщелкнуть защитную крышку.

Номинал и назначение предохранителей и реле в моторном отсеке Chevrolet Lacetti. Предохранитель расположение лачетти.

Расположение предохранителей и реле. Описание каждого предохранителя и реле. Назначение. Перед заменой предохранителя нужно вычислить и исключить источник его перегорания. Чтобы избежать выход из строя элементов электрооборудования автомобиля Chevrolet Lacetti нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Предохранитель расположение лачетти:



Ef1 30A Главная аккумуляторная батарея (F13~F16, F21~F24)Ef2 60A Электронный блок управления тормозами, разъем линии подачи маслаEf3 30A Реле вентилятораEf4 30A Замок зажигания 2Ef5 30A Замок зажигания 1Ef6 20A Низковольтное реле вентилятора системы охлажденияEf7 30A Реле обогрева стеклаEf8 30A Высоковольтное реле вентилятора системы охлажденияEf9 20A Переключатель электрических стеклоподъемниковEf10 15A Муфта топливопровода, контроллер ЭСУД (MR-140), клапан рециркуляции отработавших газов, система электронного зажиганияEf11 10A Контроллер ЭСУД, главное реле (Sirius D4)Ef12 25A Реле фар, реле подсветкиEf13 15A Выключатель тормозаEf14 20A Переключатель электрических стеклоподъемниковEf15 15A Фары, дальн. светEf16 15A Реле звукового сигнала, сирены, контактный выключатель капотаEf17 10A Компр. кондиц. РелеEf18 15A Топливный насосEf19 15A Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажникаEf20 10A Фары, ближн. светEf21 15A Клапан продувки адсорбера системы улавливания паров бензина, нагреваемый кислородный датчик, реле охлаждающего вентилятораEf22 15A форсунка, система рециркуляции отработавших газов, система рециркуляции отработавших газов с электрическим управлениемEf23 10A Освещение номерного знака, звуковая сигнализация, задний фонарь, фараEf24 15A Реле противотуманных фарEf25 10A Наружное зеркало заднего вида с электроприводомEf26 15A Центральная система блокировки дверных замковEf27 10A Фары, ближн. светEf28 10A Цепь подсветки, фара, задний фонарьEf29 10A Не используетсяEf30 15A Не используетсяEf31 25A Не используется

ILLUMINATION RELAY Подсветка приборов и органов управленияHORN RELAY Звуковой сигналMAIN RELAY Главное реле/реле зажиганияHEAD LAMP RELAY Блок-фарыFRT FOG RELAY Противотуманные фары автомобиляА/С COMP RELAY Муфта компрессора кондиционераFUEL PUMP RELAY Топливный насос автомобиля Шевроле Лачетти, катушки зажиганияPOWER WINDOW RELAY ЭлектростеклоподьемникиELEC FAN LO RELAY Электровентилятор системы охлаждения двигателя, малая скорость вращенияDEFOG RELAY Электрообогрев заднего стеклаELEC FAN HI RELAY Электровентилятор системы охлаждения двигателя, высокая скорость вращения

Схема предохранителей Шевроле Лачетти хэтчбек 2007

Прикол с электрикой на Шевроле Лачетти

Immo Chevrolet Lacetti

Лачетти Ходовые огни

Предохранитель топливного насоса на Шевроле ланос

Не включается кондиционер, обогрев стекла, рециркуляция воздуха в салоне Шевроле Лачетти

Как заменить предохранитель прикуривателя

не включается обогрев,не работает кондиционер,нубира,лачетти,авео.Chevrolet Lacetti

Full led tuning Chevrolet Lacetti hatchback

Chevrolet Lacetti часть 2

Разъём С202 Лачетти

Также смотрите:

  • Глушитель для Шевроле Ланос 2006 года
  • Абсолютно новый Chevrolet tahoe
  • Фаркоп для Шевроле тахо 2013г
  • Альтернативная панель приборов Нива Шевроле
  • Как поменять расширительный бачок на Ниве Шевроле видео
  • Форд фокус 2 хэтчбек Шевроле Лачетти
  • Нива Шевроле схема электрооборудования бензонасоса
  • Штампованные диски Шевроле Лачетти универсал
  • Рейлинги на Шевроле блейзер
  • Chevrolet trailblazer замена бензонасоса
  • Проставка для катализатора Шевроле Ланос
  • Дроссельная заслонка Шевроле Лачетти чистка с видео
  • Коды неисправностей Chevrolet cruze
  • Шевроле орландо класс автомобиля
  • Схема электрооборудования Шевроле Нива 2123 с кондиционером

Предохранители Шевроле Лачетти (описание): характеристики и фото

На наших дорогах в последнее время автомобиль Шевроле Лачетти — не редкость, он завоевал большую популярность в первую очередь, благодаря надежности, комфорту и невысокой цене. С конвейера сходит в кузовах седан и хэтчбек. Очень часто эту модель приобретают подержанной и не стоит расстраиваться, если внезапно откажет какая-то из систем в электрооборудовании. Предохранители Шевроле Лачетти расположены в трех блоках, которые размещены в хорошо доступных местах, и если не работает подкуриватель или не горит фара, то скорее всего один из них перегорел.

Комфортный салон Шевроле Лачетти седан-хэтчбек

Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.

С торца приборной панели

Расположение блока слева панели приборов

Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.

АмперНазначение предохранителя или реле
F110предохранитель, отвечающий за состояние подушек безопасности
F210ЭБУ
F315аварийка
F410панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР
F5свободен
F610кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники
F720отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера
F815управление зеркалами и люком
F925стеклоочистители
F10свободен
F1110ABS
F1210иммобилайзер, сигнализатор дождя
F1310автоматическая коробка передач
F1415аварийка
F1515сигнализация
F1610разъем для диагностики
F1710аудиосистема
F1815розетка двенадцать вольт
F1915прикуриватель
F2010задний ход, датчик селектора автоматической трансмиссии, салонное освещение
F2115задние противотуманки
F2215автоматика кондиционера
F2315аудиосистема
F2410иммобилайзер
Блок электропредохранителей

Подкапотный блок

Подкапотный блок

Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.

АмперНазначение предохранителя или реле
Ef130аккумуляторная батарея
Ef260ABS
Ef330вентилятор системы отопления
Ef430система зажигания
Ef620охлаждение
Ef730обогрев заднего стекла
Ef830увеличенная скорость вентилятора радиатора
Ef920электростеклоподъемники (правая и задняя двери)
Ef1015ЭБУ
Ef1110основное реле, электронное управление двигателем
Ef1225наружное оборудование, габаритные огни
Ef1315стопы
Ef1420электростеклоподъемник (дверь со стороны водителя)
Ef1515дальний свет
Ef1615звук, сирена
Ef1710кондиционер
Ef1815топливонасос
Ef1915панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника
Ef2010левая фара
Ef2115ЭБУ, продувка адсорбера, охлаждение радиатора
Ef2215насос подкачки бензина, клапан рециркуляции отработавших газов
Ef2310левые габариты, освещения номера, предупреждающий сигнал
Ef2415противотуманки
Ef2510электропривод боковых зеркал
Ef2615центральный замок
Ef2710правая фара, ближний свет
Ef2810правые габариты
Ef2910запасной
Ef3015запасной
Ef3125запасной
К1реле подсветки панели приборов и главной консоли
К2реле звука
К3главное реле зажигания
К4запасной
К5реле противотуманок
К6компрессор кондиционера
К7насос подкачки бензина, катушка зажигания
К8электростеклоподъемники
К9низкая скорость работы вентилятора
К10обогрев заднего стекла
К11высокая скорость работы вентилятора радиатора
Схема подкапотного блока

Под приборной панелью

Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.

АмперНазначение предохранителя или реле
1реле-защита аккумуляторной батареи
2реле-прерыватель указателей поворотов
3реле-задние противотуманки
4реле-блокировка стартера
Схема блока реле под панелью

Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.

Процесс снятия и замены

Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать. Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости. В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.

 Загрузка …

Видео «Замена предохранителя прикуривателя»

На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.

Где на Шевроле Лачетти находится предохранитель прикуривателя

На Шевроле Лачетти есть два гнезда, которые можно использовать как для прикуривания, так и в качестве питания для подключения различных внешних устройств.

Предохранители прикуривателя на Шевроле Лачетти

Оба эти разъёма защищены предохранителями: F18 и F19.

Выход из строя чаще всего происходит из-за перегорания предохранителя F19. Основной причиной является подключение множества гаджетов через тройники.

Расположение

Расположение блока предохранителей.

Расположен он в блоке в салоне с левой стороны панели. Чтобы получить к нему доступ потребуется распахнуть дверь водителя и снять защитную крышку. Стоит этот элемент третий сверху в правом ряду.

Проверяем на целостность предохранители F18 и F19.

Перегореть предохранитель может из-за замыкания в прикуривателе.

Что делать, если после замены предохранителя прикуриватель не работает?

Осмотр демонтированного прикуривателя.

Если после замены этого элемента разъём тоже не будет работать, то потребуется искать причину в самом прикуривателе.

Там надо будет найти причину замыкания контактов. При помощи плоской отвёртки придётся разогнуть контакты, чтобы «+» не пробивал на корпус авто. После таких манипуляций гнездо снова будет готово к использованию.

Оплавление шайбы и усики

После проверки отдельного предохранителя на розетку, необходимо приступить к осмотру самого прикуривателя.

Но также возможно есть причина потому, что прикуриватель не работает, из-за того, что плавиться шайба, которая предназначается для защиты от короткого замыкания. Изготовлена она из плавящегося материала. В таком случае гнездо надо освободить от прикуривателя и на его место поставить новый элемент.

В некоторых случаях прикуриватель может не работать из-за того, что у него разогнулись усики на центральном контакте. Такие усики предназначены для того, чтобы прикуриватель находился в положении «Включено». Чтобы восстановить работу элемента придётся взять плоскую отвёртку и подогнуть немного усики.

Такую работу следует производить с вынутым предохранителем F19, чтобы избежать короткого замыкания.

Не работают стоп сигналы на Шевроле Лачетти

На легковом автомобиле Шевроле Лачетти кроме двух стоп-сигналов, расположенных в верхней части задних фонарей, имеется ещё и дополнительный стоп-сигнал, установленный за задним ветровым стеклом. При нажатии на педаль тормоза, за счёт срабатывания выключателя, все лампы стоп-сигналов должны загореться. В задних фонарях стоят двухнитиевые лампы стоп-сигналов P21/5W, а в дополнительном стоп-сигнале 5 ламп W5W.

Если при проверке состояния светотехнических приборов перед выездом автомобиля окажется, что горит только верхний стоп-сигнал, а оба или один из стоп-сигналов в задних фонарях не работают, то поиск неисправности нужно начинать с проверки состояния ламп. Для этого, придётся открутить пару саморезов, при помощи которых, крепится задний фонарь, и вытащить его с места установки. Таким образом, обеспечивается хороший доступ к патрону, а для того чтобы добраться до лампы, патрон необходимо повернуть на 90 градусов и вытащить из отражателя. Но бывают случаи окисления цоколя лампы в патроне из-за чего её, становится очень сложно извлечь.

А вот если не будут гореть все лампы стоп-сигналов, тогда в первую очередь проверяем состояние предохранителя Ef13 (15А, цвет синий). Он расположен в монтажном блоке моторного отсека, который стоит с левой стороны автомобиля между расширительным бачком системы охлаждения и аккумуляторной батареей. Если предохранитель Ef13 перегорел, то заменяем его, и проверяем работу стоп-сигналов, а если оказался целым, то нужно убедиться, что на его клеммы подаётся напряжение при включённом зажигании и нажатой педали тормоза. Сделать это можно при помощи контрольной лампы или тестера. При отсутствии напряжения нужно будет проверить состояние разъёмов и провода, идущего от клеммы 30 замка зажигания.

Для дальнейшего поиска неисправности, придётся проверить работу выключателя стоп-сигналов, который крепиться над педалью тормоза. Так как, на него подаётся питание, через десяти амперный предохранитель F4, местом расположения которого является монтажный блок в левом торце передней панели, то вначале смотрим, не перегорел ли он. Если предохранитель F4 цел, тогда разъединяем разъём на выключателе стоп-сигналов и проверяем, подаётся ли напряжение на клеммы этого разъёма. Если напряжения есть, тогда выключатель стоп-сигналов можно считать неисправным, и он будет подлежать замене.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Chevrolet Aveo (2002-2011) — схема предохранителей

Chevrolet Aveo (2002-2011) — схема предохранителей

Год выпуска: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011

Блок предохранителей в панели приборов

Блок предохранителей панели приборов расположен на торце панели приборов со стороны водителя автомобиля.

Хэтчбек
Chevrolet Aveo — блок предохранителей — панель приборов (хэтчбек)
Предохранители Использование
AUX LTR Дополнительный прикуриватель
РОГ, ЗАДНИЙ / ПРОТИВОТУМАННЫЙ Звуковой сигнал, задние противотуманные фары
LTR Прикуриватель
СТОП Стоп-сигнал
РАДИО, CLK Аудио, Часы
CLSTR, ОПАСНОСТЬ Комбинация приборов, сигнальная лампа аварийной сигнализации
TRN / SIG Указатель поворота
ДХО / LCK Дверной замок, дистанционный вход без ключа
CLSTR, CLK Комбинация приборов, часы
ЭБУ, ТКМ Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM)
BCK / UP Фонарь заднего хода
WPR, WSWA Стеклоочиститель, Шайба
ЭБУ, ТКМ Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM)
ENG ПРЕДОХРАНИТЕЛЬ Предохранитель двигателя
ГЕНЕРАТОР Генератор
ОВК Воздуходувка HVAC
ПОДУШКА БЕЗОПАСНОСТИ 1 Подушка безопасности 1
ПУСТО Не используется
АБС Антиблокировочная тормозная система
ДИОД (АБС) Диод антиблокировочной тормозной системы
ПОДУШКА БЕЗОПАСНОСТИ 2 Подушка безопасности 2
ПУСТО Не используется
CLK, РАДИО Часы, Аудио
Седан
Chevrolet Aveo mk1 — блок предохранителей — панель приборов (седан)
Предохранители Использование
SDM Модуль датчиков и диагностики
стеклоочиститель Выключатель стеклоочистителя, электродвигатель стеклоочистителя
КЛАСТЕР Комбинация приборов, выключатель тормоза, режим защиты от кражи
T / SIG Указатель поворота, выключатель аварийной сигнализации
EMS2 Выключатель стоп-сигнала
EMS1 Блок предохранителей в моторном отсеке, задний датчик кислорода (HO2S), модуль управления коробкой передач, VSS, топливный насос
ПЕРЕКЛЮЧАТЕЛЬ Выключатель тормоза
СИГАРА Прикуриватель, розетка вспомогательного питания
АУДИО / ЧАСЫ Радио, Часы
БД Бортовая диагностика, иммобилайзер
КОМНАТНАЯ ЛАМПА Лампа багажника, выключатель открытия багажника, комбинация, купольная лампа
ОБОЛОЧКА Задний обогреватель
ЛЮК Модуль люка в крыше (опция)
ДХО Дневные ходовые огни
ДВЕРНЫЙ ЗАМОК Дверной замок / разблокировка
B / UP ЛАМПА Лампы заднего хода
РОГ Гудок
ЭЛЕКТРИЧЕСКОЕ ЗЕРКАЛО Выключатель зеркала, купольная лампа, выключатель кондиционера
АУДИО / RKE Радио, дистанционный вход без ключа, часы, блок зеркал с электроприводом, противоугонный модуль
DEFOG ЗЕРКАЛО Блок зеркал с электроприводом, выключатель кондиционера
ПУСТО Не используется
ПУСТО Не используется
ПУСТО Не используется
ПУСТО Не используется

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке расположен со стороны водителя рядом с аккумуляторной батареей.

Хэтчбек
Chevrolet Aveo — блок предохранителей — моторный отсек (хэтчбек)
Предохранители Использование
Привет ЛУЧ RT Фара дальнего света со стороны пассажира
DIS Система прямого зажигания
Привет ЛУЧ LT Фара дальнего света со стороны водителя
ДИОД (ТУМАН) Диодная противотуманная фара
НИЗКИЙ ЛУЧ RT Фара ближнего света со стороны пассажира
ИЛЛУМ РТ Правый стояночный фонарь, цепь освещения
МАЛЫЙ ЛУЧ LT Фара ближнего света со стороны водителя
ILLUM LT Стояночный фонарь со стороны водителя, Лампа освещения номерного знака
ИНТ LTS Комнатная лампа
ИНЖЕКТОР Инжектор
DEFOG Обогреватель
S / КРЫША Люк
ЛАМПЫ ПОДСВЕТКИ Реле освещения
РОГ Гудок
ГОЛОВНЫЕ ЛАМПЫ Фары
ТОПЛИВО Топливный насос
Кондиционер Компрессор кондиционера
ФАР ПРОТИВОТУМАННАЯ Передняя противотуманная фара
ВОЗДУХОДУВКА ОВК Вентилятор отопления, вентиляции и кондиционирования
АБС Антиблокировочная тормозная система
I / P ПРЕДОХРАНИТЕЛЬНАЯ АККУМУЛЯТОР. Блок предохранителей на приборной панели
ВЕНТИЛЯТОР Вентилятор радиатора
IGN 2 Зажигание 2
ПУСТО Пустой
IGN 1 Зажигание 1
PWR WNDW Электрические стеклоподъемники
ЗАПАСНАЯ Запасной
ПУСТО Не используется
НИЗКИЙ ОХЛАЖДЕНИЕ ВЕНТИЛЯТОРА Низкий уровень охлаждающего вентилятора
ГОЛОВНЫЕ ЛАМПЫ HI Фара дальнего света
ГОЛОВНЫЕ ЛАМПЫ НИЗКИЕ Фара ближнего света
PWR WNDW Стеклоподъемник
ПЕРЕДНИЙ ТУМАН Противотуманная фара
ГЛАВНАЯ МОЩНОСТЬ Основное питание
ТОПЛИВНЫЙ НАСОС Топливный насос
A / C COMPRSR Компрессор кондиционера
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР HI Вентилятор охлаждения, высокий
ЛАМПЫ ПОДСВЕТКИ Лампы освещения
ПУСТО Не используется
Седан
Chevrolet Aveo mk1 — блок предохранителей — моторный отсек (седан)
Предохранители Использование
БАТ Блок предохранителей на приборной панели
ПК / LP LH Стояночный фонарь со стороны водителя, задний фонарь
ПК / LP RH Пассажирский боковой стояночный фонарь, задний фонарь
IGN2 / ST Выключатель зажигания
ACC / IGN1 Выключатель зажигания
ОПАСНОСТЬ Фонари аварийной сигнализации, система защиты от кражи
В / Д НИЗКАЯ ПРАВ. Фара ближнего света со стороны пассажира
ВЕНТИЛЯТОР HI Высокоскоростной вентилятор охлаждения
H / L НИЗКИЙ LH Фара ближнего света со стороны водителя
ПЕРЕДНИЙ ТУМАН Передние противотуманные фары (опция)
НИЗКИЙ ВЕНТИЛЯТОР Низкая скорость вентилятора охлаждения
H / L HI Фары дальнего света
A / C COMP Компрессор кондиционера (опция)
ТОПЛИВНЫЙ НАСОС Топливный насос
ЗАПАСНАЯ Запасной
АБС Антиблокировочная тормозная система (опция)
EMS2 Клапан LEGR, HO2S, соленоид продувки адсорбера EVAP, датчик CMP
P / ОКНО1 Выключатель электрического стеклоподъемника (опция)
ЭБУ Модуль управления двигателем, модуль управления коробкой передач
ЗАПАСНАЯ Запасной
EMS1 Блок управления двигателем, инжектор, вентилятор охлаждения, компрессор кондиционера
ЗАПАСНАЯ Запасной
H / L НИЗКОЕ РЕЛЕ Реле ближнего света фар
ВЫСОКОЕ РЕЛЕ ВЕНТИЛЯТОРА Реле высокой скорости вентилятора охлаждения
РЕЛЕ ТОПЛИВНОГО НАСОСА Реле топливного насоса
P / ОКОННОЕ РЕЛЕ Реле стеклоподъемника
РЕЛЕ ПАРКОВОЙ ЛАМПЫ Реле габаритных огней
ПЕРЕДНЕЕ ПРОТИВОТУМАННОЕ РЕЛЕ Реле передних противотуманных фар
H / L ВЫСОКОЕ РЕЛЕ Реле дальнего света
РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА Реле низкой скорости вентилятора охлаждения
РЕЛЕ КОНДИЦИОНЕРА Реле кондиционера (опция)
ГЛАВНОЕ РЕЛЕ Главное реле

Разное. Использование
СЪЕМНИК ПРЕДОХРАНИТЕЛЯ Съемник предохранителей

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Руководство по замене электрических предохранителей Шевроле Авео — модели с 2007 по 2011 годы

Это учебник по обслуживанию автомобилей был специально написан для помощи владельцы доработанного первого поколения (2007, 2008, 2009, 2010 и 2011) GM Chevrolet Aveo седан при проверке или замене неисправной или «перегоревший» предохранитель или реле в моторном отсеке или в салоне пассажира электрические щиты отсека.

Владельцы других автомобилей General Motors, таких как Buick Verano, Regal, LaCrosse, Cascada, Encore, Enclave, Envision, GMC Canyon, Сьерра 1500, Рельеф, Юкон, Денали, Савана, Спарк, Соник, Круз, Малибу, Импала, Вольт, Камаро, Корвет, СС, Трэкс, Равноденствие, Траверс, Тахо, Пригород, Колорадо, Сильверадо и Экспресс также могут найти эти Инструкции, сделанные своими руками, будут вам полезны.

Aveo в стандартной комплектации мини-плавкие предохранители .Новые предохранители можно приобрести в Walmart, Advance. Автозапчасти, Pep Boys, Napa или онлайн на Amazon.

Инструмент для извлечения пластиковых предохранителей включен в электрический блок моторного отсека.

Если инструмент отсутствует, вы также можете использовать плоскогубцы с резиновым покрытием. ручки.

Проверьте старую предохранитель, поднося его к источнику света, например к лампочке.

Если тонкая металлическая полоска внутри центра старый предохранитель кажется целым, старый предохранитель, скорее всего, все еще исправен.Но поскольку новые предохранители настолько недороги, их все равно следует заменять как часть ваш процесс устранения неполадок.

Если тонкий металлический стержень внутри полупрозрачного пластиковая середина старого предохранителя, похоже, сгорела или сломана, предохранитель перегорел. скорее всего «перегорел» и его нужно заменить на новый предохранитель.

Нажмите новый мини-плавкий предохранитель того же номинального тока (например, 5, 10, 15, 20, 25) прямо в розетку.

Опустить двигатель опустите крышку блока предохранителей на место.

Вставьте выступы на внутренней крышке блока предохранителей на место, а затем защелкните задний край.

Проверьте электрический компонент, который вы проблемы с датчиками, радио, стеклоочистителями, фарами, задние фонари, освещение салона, клаксон и т. д.

Если у вас все еще та же электрическая проблема, возможно, у вас где-то закорочен провод или сам компонент может быть неисправным.

Если датчики в комбинации приборов перестала работать панель (спидометр, обороты / тахометр, уровень топлива / газа и температура охлаждающей жидкости двигателя) вам нужно будет проверить 10 ампер «Кластер» и также предохранители 10A «Комбинация / Лампа освещения салона», которые оба расположены в Панель предохранителей в салоне с левой (со стороны водителя) стороны панель приборов у двери.

Подробнее, посмотри мой другой 2007-2011 GM Chevrolet Aveo Руководства по ремонту и обслуживанию DIY .

Диагностика дверных замков с электроприводом не работает должным образом — Справка по ремонту автомобилей

ДИАГНОСТИКА — ЗАМКИ СИСТЕМЫ ДВЕРИ НЕ РАБОТАЮТ должным образом

Карл O’Reilly

РЕЗЮМЕ СИМПТОМА
Все дверные замки с электроприводом не работают или единственный дверной замок не работает.

ОБЫЧНАЯ ПРИЧИНА
В дверных замках с электроприводом используются отдельные соленоиды в каждой из дверей, которые активируют механизм дверного замка. Переключатель подает питание на соленоиды дверного замка. Для блокировки дверей переключатель подает напряжение на два вывода соленоида. Чтобы отпереть двери, переключатель меняет полярность напряжения, подаваемого на соленоид. Неработающий дверной замок с электроприводом может быть вызван переключателем, соленоидом, неисправностью проводки или механической проблемой в соединении затронутой двери.

ДИАГНОСТИКА
Если все дверные замки не работают, начните диагностику с блока предохранителей. Осмотрите предохранитель, который защищает цепь дверного замка, чтобы убедиться, что он не перегорел. Обозначения и номиналы предохранителей см. На табличке с блоком предохранителей или в руководстве пользователя. Включите каждый переключатель блокировки дверей в автомобиле, чтобы определить, можно ли заблокировать двери с помощью любого из переключателей. Если двери запираются одним переключателем, скорее всего, проблема заключается в неисправном переключателе на двери, который не работает.Если все переключатели дверного замка работают, но одна дверь не работает, наиболее вероятной проблемой является разрыв цепи между переключателем и соленоидом или неисправный соленоид в затронутой двери. Вы должны прислушиваться к затронутой двери при включении дверного замка. Если слышен щелчок, но замок не сработал, наиболее вероятной причиной является проблема с механизмом дверного замка или рычажным механизмом.

МЕРЫ ПРЕДОСТОРОЖНОСТИ, СОВЕТЫ и ПРИМЕЧАНИЯ
Осмотр резинового чехла и жгута проводов, соединяющего дверную раму и дверь, часто может выявить повреждение проводки.Вольтметр, доступный в любом магазине автозапчастей, можно использовать для проверки напряжения на отдельных соленоидах и переключателях блокировки. Обратитесь к инструкции по эксплуатации и мерам предосторожности.

Продолжение в части 2 Блок предохранителей

для Mazda 3

1 блок предохранителей в моторном отсеке. На видео 1а авто показано, как найти блок предохранителей.

Mazda Titan Информационный центр блока предохранителей Mazda 3

Рекомендуем вам Dailydrivenexotics.

Блок предохранителей mazda 3 . Видео применимо к 18 списку используемых инструментов mazda 3. Для mazda 3 bk 2003 2004 2005 2006 2007 2008 2009 модельного года. Mazda 3 инструкция по эксплуатации техническое обслуживание и уход владелец техническое обслуживание предохранителей описание панели предохранителей.

После некоторых исследований я обнаружил, что блок предохранителей на Mazda 3 2010 года выпуска расположен в боковой крышке приборной панели, которая обращена к d. Mazda 3 2007 года найти блок предохранителей проверьте срок службы предохранителей. Поиск блока предохранителей в любой машине мог быть головной болью, и mazda не упростила поиск его в mazda 3.

Менты против владельцев суперкаров мега сборник. Здесь вы найдете схемы блока предохранителей Mazda3 2014 2015 2016 2017. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Mazda 3 2008 года, а также расположение схемы панели предохранителей.

Нажмите на фиксатор крышки, как показано стрелкой на изображении ниже, и откройте крышку. В данной статье мы рассматриваем Mazda 3 bm bn третьего поколения, выпущенную с 2014 по 2018 год. Блок предохранителей в салоне автомобиля.

Блок предохранителей в моторном отсеке 1 с ксеноновыми фарами Fusion 2 с галогенными фарами. Откройте бардачок. В этой статье мы рассматриваем Mazda 3 bl второго поколения, выпущенную с 2010 по 2013 год.

Никаких инструментов для получения дополнительной информации не требуется. Посетите u. Схема блока предохранителей Mazda 3 2004 2005. Электрические компоненты, такие как ваша карта-фонарик, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.

Здесь вы найдете схемы блоков предохранителей mazda3 2010 2011 2012 и 2013, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого расположения предохранителей. На mazda 3 bk установлено 2 блока предохранителей. Mazda 3 инструкция по эксплуатации.

Вы увидите крышку блока предохранителей. Блок предохранителей моторный отсек mazda 3 блок предохранителей моторный отсек. Левая сторона блока предохранителей.

Чтобы получить доступ к блоку предохранителей в моторном отсеке, откройте капот и посмотрите с правой стороны.

Электропроводка блока предохранителей Mazda 2007

Схема соединений блока предохранителей Mazda3 T5

Электропроводка блока предохранителей Mazda3

Где находится блок предохранителей на Mazda 3 Quora

Расположение блока предохранителей в салоне 2004 2009 Mazda 3 2008 Mazda 3 S 2 3

Mazda 3 2007 Схема блока предохранителей Auto Genius

Как найти блок предохранителей 13 19 Mazda 3 Youtube

Проводка блока предохранителей Mazda3

2003–2008 Mazda 3 Hatchback Блок предохранителей внутри Youtube

Руководство пользователя Mazda 3 Описание панели предохранителей Предохранители

Mazda 3 2010 Схема блока предохранителей Auto Genius

Схема подключения блока предохранителей Mazda3 T5

Mazda 3 Блок предохранителей прикуриватель

Где находится блок предохранителей на Mazda 3 2010, ежедневно обновляемая электрическая схема agram

Внутренний блок предохранителей Расположение 2010 2013 Mazda 3 2010 Mazda 3 I 2 0

2007 Mazda 3 Найдите блок предохранителей Проверить предохранитель Youtube

71a41 Блок предохранителей Mazda 3 Digital Resources

Mazda 3 Расположение блока предохранителей Проводка

Mazda 3 Bk 2003 2008 Схема блока предохранителей Auto Genius

Как проверить блок предохранителей под капотом 03 09 Mazda 3 Youtube

2003 Mazda B3000 Электропроводка блока предохранителей

Mazda 3 Руководство пользователя Описание панели предохранителей Предохранители

Mazda 3 С 2017 года Схема блока предохранителей Carknowledge

Схема внутреннего блока предохранителей Mazda 3 2007 года

Сигнал рожка блока предохранителей Mazda 3 Цифровые ресурсы

Где находится блок предохранителей на Mazda 3 2010 года. Схема электрических соединений

Расположение блока предохранителей Mazda 3 Wiri ng

Проверка предохранителя 2010 2013 Mazda 3 2010 Mazda 3 I 2 0l 4 Cyl

Mazda 2 2008 Схема подключения блока предохранителей

Ae78 Гудок блока предохранителей Mazda 3 Цифровые ресурсы

Mazda 3, 2017 Схема блока предохранителей Carknowledge

Схема внутреннего блока предохранителей Mazda 3

2005 Главный блок предохранителей Mazda 3 Механическая проблема двигателя 2005 Mazda 3

Пожалуйста, помогите Электрический вентилятор системы охлаждения Mazda Forum Mazda

Блок предохранителей Mazda 6 2014 Схема подключения T1

Mazda 3 Руководство пользователя Описание панели предохранителей Предохранители

Mazda 3 Bk 2003 2008 Схема блока предохранителей Auto Genius

Схема блока предохранителей для Mazda 5 2008 года Электрооборудование

Mazda Sp23 Расположение блока предохранителей Проводка

Mazda 3 2012 2013 Схема блока предохранителей agram Carknowledge

Схема подключения блока предохранителей Mazda Atenza

Где находится блок предохранителей на Mazda 3 Daily Update 2010, электрическая схема

F03d4 Блок предохранителей Mazda 3 под перчаточным ящиком Цифровые ресурсы

Б / у Mazda 3 Блок предохранителей Br5s66730d 7000730d Autodemontage A Цифровые ресурсы блока предохранителей Mazda 3 2010

Fcd6676 06 Блок предохранителей Mazda 3 Расположение проводки

834e9 Блок предохранителей Mazda 3 2014 Цифровые ресурсы

2007 Блок предохранителей двигателя Mazda 3

Cc35e9a 2011 Mazda 3 Схема блока предохранителей Электросхема

Предохранитель Блок Mazda 6 2014, электрическая схема T1

Автомобили Предохранители 2014 Mazda 3 Панель предохранителей

Mazda 626 Схема электрических соединений блока предохранителей

Mazda 3 Схема подключения стеклоочистителя Неисправность Схема электрических цепей

8e8cc Блок предохранителей Mazda 3 2005 Цифровые ресурсы

Проверка предохранителя 2014 2018 Mazda 3 2014 Mazda 3 Touring 2 0l 4

Блок предохранителей в Mazda 3 Электросхема

Mazda 3 Блок предохранителей Отсек двигателя 2 3 Ltr Bk 01 04 03 09 Ebay

Схема подключения блока предохранителей Mazda3 T5

Fcd6676 06 Блок предохранителей Mazda 3 Расположены ресурсы проводки

Модуль блока предохранителей Bsi Mazda 3 Bp4k 66765 518818109 Продажа автомобилей

Б / у Mazda 3 Блок предохранителей Vp8flen

Блок предохранителей для Mazda 3 1 6 Di Turbo 109 л.с. 2008 Цена 16 51

Dcd9be 06 Mazda 3 Схема предохранителей Электросхема

1996 Mazda B3000 Схема блока предохранителей Диагностика цепей Схема

Bp4k66767 3m5t 14a142 Блок предохранителей Ma zda 3 2004 Новый и подержанный автомобиль

05008938 519199061 104617 Блок предохранителей Mazda 3 I 2007 2008

2006 Mazda 3 Схема подключения панели предохранителей

Где находится блок предохранителей на Mazda 3 Hinew Китай Huizhou Hinew

Mazda 3 Bk Блок предохранителей 3m5t14a142ab 3m5t 14a142 Ab Bp4k 66767

Блок предохранителей Mazda 3 в моторном отсеке 2 5ltr Bl 04 09 10 13 Ebay

Mazda 3 Расположение блока предохранителей Проводка

04 09 08 Mazda 3 Блок управления внутренним кузовом Предохранитель 9000 Bcm

E70e98 Блок предохранителей Mazda 3, электрические схемы

Cda313 Mazda 3 Расположение блока предохранителей в фаре, монтажные ресурсы

Mazda 3 Axela Fuse Box Dash Bk Trade Me

Схема подключения блока предохранителей Mazda Mx 3

Схема подключения блока предохранителей Mazda3 m T5

Использованные запасные части, утилизированные из блока предохранителей реле автомобиля Mazda 3

Схема подключения клаксона Mazda

Блок предохранителей Mazda 3 Bcm Аксессуары для автомобильных запчастей 1059592764

Замена воздушного фильтра салона на Mazda3

Установка приборной панели с A Hardwire Kit Dash Cam How To

2012 Mazda 3 Блок предохранителей Maztech Partsworld

D3242 Блок предохранителей Mazda 3 2010 Цифровые ресурсы

Xdalys Lt Bene Didziausia Naudotų Autodalių Pasiula Lietuvoje

Пожалуйста, помогите Электрический вентилятор охлаждения Mazda 9000 Mazda 9000 Форум Mazda 9 2019 Крышка блока предохранителей Bcka 66 76y Medlin Mazda Parts

13 14 Mazda 3 6 Cx 5 Kd45 675×0 C Блок предохранителей Блок реле блока предохранителей

1996 Mazda B3000 Схема блока предохранителей Диагностика электрических цепей Схема

Mazda 6 2007 Библиотека электрических схем крышки блока предохранителей

Схема подключения предохранителей Mazda 6

31bd9 2006 Mazda 3 Схема панели предохранителей Цифровые ресурсы

Bp4k66730f 261104 00159685 51c3 0849000 Блок предохранителей Mazda 3

Mazda 4 9000 Bs4h66730d Блок предохранителей

2019 Mazda 3 Схема блока предохранителей

Mazda 6 2006 Электропроводка блока предохранителей

Mazda 3 Крышка блока предохранителей Mazda Oem Номер детали Bhr1 66 761a

Блок предохранителей для Mazda 3 1 6 Di Turbo 109 Hp Sedan 2005 Цена 147 87

из Китая Автоматическая крышка блока предохранителей для Mazda 3 Bl 2009 Bbm5 66 767

Xdalys Lt Bene Didziausia Naudotų Autodalių Pasiula Lietuvoje

Схема подключения блока предохранителей Mazda Atenza

Перегорел n Проверка предохранителей 2010 2013 Mazda 3 2010 Mazda 3 I 2 0l 4 Cyl


База данных схем — бесплатное чтение или загрузка базы данных схем

База данных схем — бесплатное чтение или загрузка базы данных схем
  1. ДОМ
  2. Бесплатное чтение или загрузка базы данных схем

Недавний поиск

Электрическая схема устройства открывания дверей для коммерческих помещений , Схема электрических соединений трактора Ford 4500 , Схема подключения RS232 Pdf , Возрастающая диаграмма , Схема подключения аварийного выключателя Vw Beetle , Электросхемы в ванных комнатах , Электросхема обслуживания Audi A3 8p , 78 Ford F 250 Электрическая схема , Схема подключения DVD-плеера Boss , Схема блока предохранителей Civic 1997 года , Схема трансмиссии Ford Focus 2010 г. , Схема предохранителей Lincoln Mkx 2011 года , Диаграмма Dremel Saw Max , Схема подключения, усилие 70 л.с. , Схема электрических соединений генератора Yanmar Hitachi , Электросхемы приборной панели лодки , 01 Схема подключения фары Ram , 2001 Схема предохранителей Saturn L200 , Схема подключения магнитолы Daewoo Lanos Электросхема трактора Ford 8n, 1952 г. , Схема электропроводки Toyota Corolla 16 к форсункам , Электросхема Rockwood , Диаграмма Блок Hp Android , Схема Samsung S8 Схема электрических соединений Jeep Cherokee Pcm , 2001 Схема предохранителей Pathfinder , Схема подключения Aprilia Pegaso 650 , Схема подключения стереосистемы Subaru Legacy 1998 года , Схема подключения Craftsman Dyt 4000 , Электрические схемы для Zer , 1998 Компьютерная диаграмма контактов Sunfire , Схема подключения дополнительных фонарей , Электрические схемы двигателей Fasco , Электросхема Ats Sederhana , Схема подключения радиостанции GMC Delco , Принципиальная схема фена , 88 Схема подключения рулевой колонки S10 , Электрическая схема компрессора холодильника Фридгедари , Схема электрических соединений реверсивного пускателя двигателя , Схема электрических соединений Pioneer Mixtrax , Электрическая схема кондиционера LG , Схема подключения Gmc Sierra, 1990 г. , 1981 Электрическая схема Эль-Камино , 2004 Mitsubishi Galant Электрическая схема , Схема подключения спутниковой антенны Bell , Схема подключения указателей поворота Ford F100 1979 года , Схемы бытовой электропроводки Pdf , Биология Msce 2015 Практическая схема Схема подключения генератора Ford F350, 2005 г. , Схема подключения топливного насоса Ford F 250 1998 года , Схема подключения клапана Caleffi Zone Z111000 Схема подключения магнитолы Jeep Grand Cherokee 1995 года. , Электросхема 1978 Chevy Nova 250 , Схема беспроводной домашней сети, настройка компьютера , Пользовательская электрическая схема Vw Tiguan 2016 , Схема электрических соединений электромотора открывателя ворот гаража Электрические схемы Harley Softail 1995 года. Схема подключения трехпроводной вилки генератора переменного тока высокой мощности Delco Auto , Схема подключения Mercedes Benz Sprinter 312d , Скачать бесплатно схему подключения бас-гитары , Схема подключения Ford Edge 2017 , Схема подключения стереонаушников , Схема подключения Emg Pj , Стандартная электрическая схема для прицепа , Схема подключения силового регулятора Johnson Схема подключения стереосистемы Toyota 4runner 1999 года. Схема 3-проводного генератора переменного тока Chevy Схема двигателя Ford Crown Victoria 1999 года Схема подключения Mercury 65 л.с. , 1997 Chevy 1500 Схема подключения радио , Электрическая схема Volvo 740 1989 Схема двигателя Bmw 328xi. , Электросхема кондиционера Subaru Forester 2002 г. , Схема подключения светодиодного индикатора , Схема подключения Honda Pilot 2012 , Схема подключения материнской платы Gigabyte , Схема электрических соединений 100 Base T , 200toyota 4runner 4 Runner Сервисный магазин Ремонтный комплект Заводское представительство 2 Комплект тома Электрические схемы Автоматическая коробка передач и установка , Схема подключения металлогалогенных ламп мощностью 100 Вт , Схема электрических соединений мастерской Ford Explorer 2006 года , Схема электрических соединений Arctic Cat 580 Efi , Схема подключения реле потолочного вентилятора , 7071 911 Схема подключения, цвет установленный , Схема подключения от 50 ампер до 30 , Электрическая схема насоса АБС , Схема панели предохранителей Vw Jetta 2007 года , Схема подключения Vw Beetle Wiper Скачать бесплатно , Схема подключения катушки контактора Схема электрических соединений прицепа с 7-контактным разъемом Ford , Схема подключения термостата Honeywell Th6000 Схема подключения магнитолы Ford F150 1984 года Схема подключения Suzuki Ltr450 , Схема подключения соединителя с перекрестным проводом для компьютера , Схема подключения садового освещения , Логическая диаграмма с таблицей истинности , Оригинальная электрическая схема Ford Ranger 2009 г. , Схема электрических соединений Mitsubishi Fuso Espaà± ol , 1 2-х цилиндровый двигатель Kohler, схема электропроводки , Audi A3 2013 Электросхема , Схема жгута двигателя Chevrolet Aveo ,

58 Honda — Сar PDF Руководство, электрические схемы, коды неисправностей

« Honda » (Honda Motor Company, Honda Giken Kogyo KK), японская компания, специализирующаяся на производстве автомобилей и мотоциклов различной специальной техники, а также разнообразной двигателей.Выпуск продукции под торговой маркой «Daihatsu». Штаб-квартира Honda в Токио

Соитиро Хонда основал компанию Honda Motor в городе Хамамацу, Япония. Он начал поставлять на японский рынок простые и экономичные транспортные средства, которые в этот период из-за страны отчаянно нужен. В основе его деятельности лежал огромный личный интерес к двигателям внутреннего сгорания и желание работать. Немногое, что осталось от двигателей войны, Honda Motor Компания начала с производства велосипедов с мотором.

Вскоре после его внедрения Honda Motor Company начала проектировать и строить собственные двигатели и мотоциклы. Уже тогда стало очевидно, что компания будет стать творческой и инновационной силой в автомобильной промышленности. Уже тогда, ставя себе репутацию в Японии за качество, хорошие эксплуатационные характеристики и надежность, Honda мотоциклы по-прежнему заслуживают уважения и доверия в мировом масштабе.

Однако ситуация изменилась в 1959 году, когда Honda завоевала международное признание после победы над многими известными европейскими производителями мотоциклов в крупнейших и самых престижных компаниях. международные соревнования.В то же время признание торговой марки Honda стало символом высокого качества и исключительных характеристик.

Продажи мотоциклов Honda в мире сразу сказываются на репутации, заработанной с большим трудом и за короткое время составили цифру больше, чем продажи любых других европейских или американских. производители мотоциклов. Другими словами, Хонда стала номером один в мире!

Стремясь расширить свою роль в автомобильной промышленности, придерживаясь фундаментальной философии, Honda выпустила первый автомобиль в 1960 году.Первые автомобили были маленькими, спортивными, а также мотоциклы, которые компания выпускала до этого, завоевали отличную репутацию благодаря качеству и характеристикам.

В 1966 году Honda начала производство небольших седанов, а четыре года спустя стала первой экспортной компанией своих автомобилей, Honda 600, в различные страны мира. Пока эти автомобили прокладывают путь Автомобили с маркой Honda инженеры приступили к разработке еще одного компактного автомобиля, предназначенного для экономичных автомобилей мирового рынка.Результатом многолетних разработок стал Honda Civic, представлен публике в 1973 году и быстро принят покупателями во всем мире.

С тех пор, как Honda впервые начала производство автомобилей, компания продолжает поставлять на мировой рынок целый ряд автомобилей с низким расходом топлива. В основе каждого автомобиля, созданного Honda, принцип необходимости создания экологически чистого автомобиля, экономит энергию и ресурсы, удовлетворяя все потребности клиентов. С момента основания компания Honda Motor разработала с феноменальной скоростью, и стала ведущей компанией с заслуженной репутацией в производстве автомобилей.Этот подъем к вершинам мировой славы стал возможен благодаря многим факторов, но одна из наиболее очевидных причин — целостный подход к развитию технологий Honda. Для компании Honda — технологии (инженерия) — это все. Это значит, что важнее выявлять и предугадывать потребности клиентов и общества — и даже предлагать новые технологии, соответствующие этим потребностям, чем предлагать продукты, созданные на основе существующих технологии. Honda добилась успеха не только благодаря присущей ей страсти к новейшим технологиям и стремлению делать то, что никто другой не делает, но и потому, что Honda очень энергичная компания, которой присущ дух здоровой конкуренции.И это соревнование отдельных лиц, а также сотрудничество и совместные усилия коллектива.

Успех сотрудников компании Honda признан во всем мире. Однако одну из наград следует выделить особо — включение в Зал автомобильной славы в Минланде, Мичиган. Мистер Хонда и на этот раз стал первооткрывателем — первым из японцев удостоился этой престижной награды. На церемонии награждения 10 октября 1989 г. г-н Хонда сказал: «Это похоже на сказку. счастлив иметь возможность добавить эту новую страницу в свою жизнь.» Схема подключения двигателя Chevy Cruze

2011

Схема электрических соединений двигателя Chevrolet Cruze 2011 Chevrolet Cruze 2011 2012 2013 Руководство по сервисному ремонту Мы считаем, что это руководство CHEVROLET CRUZE 2011 2012 2013 РУКОВОДСТВО ПО РЕМОНТУ — идеальное решение для вас по отличной цене и включает много полезной информации для всех техников, механиков, по сути подходит всем, кто хочет ремонтировать, учиться, работать в сфере ремонта. Thomas в категории Chevy 13 ноября. Вы также можете найти другие изображения, такие как электрическая схема, схема деталей, запасные части, электрическая схема, руководства по ремонту, схема двигателя, схема двигателя, жгут проводов, блок предохранителей, вакуумная схема, ремень ГРМ Просмотр и загрузка Онлайн-руководство по эксплуатации Chevrolet Cruze 2011 года.0L Дизель Автомат (Салонная форма). Стоимость диагностики кода P0299 CHEVROLET составляет 1. На видео выше показано, как заменить лампу стояночного света на вашем Chevrolet Cruze 2011 года выпуска. Я предполагаю, что это должно уйти на землю, но, похоже, не могу понять, куда эти 55 гиперпространств уходят. Первое, что вам нужно сделать, это найти предохранитель вентилятора радиатора Cruze и убедиться, что он не перегорел. 0 час труда. Лампочка вынимается прямо из патрона. 4-литровый четырехцилиндровый двигатель DOHC с турбонаддувом или безнаддувный 1.Соник. Двигатель и охлаждение двигателя: Обзор системы охлаждения: Chevrolet: см. Кнопку поиска документа для письма владельцу. Схема шлангов охлаждающей жидкости chevy cruze 2011 года выпуска. Задний. На видео выше показано, как проверить шланги охлаждающей жидкости в вашем Chevrolet Cruze 2011 года. Схема подключения двигателя chevy cruze 2011 года выпуска. RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей к дверям клиентов по всему миру по складским ценам. Схема подключения стерео Chevrolet Cruze. Жгут проводов на Chevrolet Cruze 2011 года выпуска. № 1 на схеме. Оригинальный завод оригинального оборудования. Оригинальный товар. 2011 CHEVY CRUZE ENGINE ДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКИЙ ПРОВОД ЖГУТ ПРОВОДОВ 1.Б / у. 74 — 304 доллара. S. Диаграмма 1. vin b — luv. Включены все модели и все двигатели! Привет! У меня Cruze LT VCDi 2 2010 года выпуска. Этот высококачественный жгут проводов Metra — именно то, что вам нужно для замены неисправного или устаревшего заводского жгута проводов. Это полностью подержанный бензиновый двигатель OEM, который гарантированно соответствует спецификациям производителя Chevrolet Cruze 2011 года (1. 4L Turbo: тип обслуживания Когда я замедляю и останавливаю автомобиль, двигатель выключается. Осмотр: оценка 79 долларов 81 — 569 долларов США. 4L Turbo: Тип обслуживания Замена соленоида с регулируемым клапаном времени (VVT): Смета 187 долларов.. Обсудить на форуме Посмотреть это TSB Посмотреть TSB 1 Посмотреть TSB 2. Руководство для ремонтных мастерских, доступное для мгновенной загрузки на планшет или смартфон. 8L 2010-2012 Руководство по обслуживанию и ремонту Скачать Pdf 2012 Chevrolet Cruze (1st gen) Руководство по обслуживанию и ремонту Электрические схемы, каталог запасных частей, коды неисправностей скачать бесплатно Скачать Руководство по эксплуатации Chevrolet Cruze 2011 Коды двигателей. Получите такой же уровень информации о своем Cruze, какой есть у технического специалиста местного дилера в формате PDF.4л Turbo L4-1. 4л турбо, 2-й дизайн. Схема электропроводки двигателя Chevy Cruze Eco 1-1 из 1 Схема газораспределения двигателя 3100 v6 1998 года toykids co u2022 Трансмиссия дизельного двигателя Chevy Cruze Схема двигателя Eco Chevy Cruze. Код U0100 является общим, поскольку он имеет одну и ту же систему отсчета для всех транспортных средств. Спасибо. Если он перегорел, замена предохранителя решит проблему только на очень ограниченный период времени. Chevy Cruze 2011, датчик температуры охлаждающей жидкости двигателя от Febi®. Элементы управления внешними фонарями на Купить 2012 Chevy Cruze 1.Без высокой производительности. Руководства по ремонту и эксплуатации автомобиля Шевроле Круз с кузовом седан. На схеме слева указаны три наилучших положения для установки охладителя коробки передач по порядку. 11-6 Журнал технического обслуживания. Какой предохранитель питает радио? — Форум Chevy Malibu: Chevrolet внутри блока предохранителей Chevy Cruze 2011 года, автор admin Из тысяч онлайн-фотографий о блоке предохранителей Chevy Cruze 2011 года выбраны лучшие библиотеки с идеальным разрешением только для вас, и эта фотография является одной из графических серий в этом самая большая галерея изображений, касающихся блока предохранителей Chevy Cruze 2011 года выпуска.Это видео представляет датчик maf в виде электрической схемы и в электронном контексте. 4л Turbo L4-1. Ремонт двигателя Ниже приведена электрическая схема вашей автомобильной сигнализации, дистанционного стартера или системы бесключевого доступа, установленной на вашем Chevrolet Cruze 2011 года. Chevrolet Cruze L4-1 2016 года выпуска. com Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей к дверям клиентов по всему миру, все по складским ценам. Этот метод подходит для всех двигателей Chevy Small Block V8 объемом от 265 до 400 кубических дюймов.Схема подключения Chevy Cruze Схема подключения фар Chevy Cruze Схема подключения фар 2011 Схема подключения Chevrolet Cruze Online wiring. * БЕСПЛАТНАЯ * доставка соответствующих предложений. В основу автомобиля легла новая глобальная платформа Delta II, на которой построен Opel Astra J. Chevy Cruze. Система охлаждения. Проблемы: К сожалению, все проблемы Chevy Cruze 2011-2019 гг., Похоже, имеют одни и те же общие проблемы с охлаждающей жидкостью, водяным насосом и крутой вентилятор. 4л Turbo L4-1. 8 литров. Охладители трансмиссии более эффективны, когда они получают максимальный воздушный поток.GM обнаружила, что причиной этой проблемы может быть чрезмерное сопротивление из-за обмерзания контактов в реле зажигания системы управления двигателем KR75. Trax. Chevrolet Cruze Chevy Cruze 2010-2012 Руководство по ремонту и ремонту Скачать PDF Chevrolet Cruze 1. Год выпуска: 2013. 4L 1. Поз. 1-50 из 1495. Примечание: проливание жидкости на любой электрический компонент автомобиля может привести к его повреждению. 95: Цена в магазине / у дилера 390 долларов. 2009-11. Купе. Схема подключения магнитолы chevy malibu 2005 года выпуска. 05 Trailblazer 2005 Схема предохранителей Chevy Trailblazer 1953 Схема проводки Chevy Bel Air 1953 Схема подключения переключателя фар грузовика Chevy 1954 Сигнал поворота Chevy 2011 Схема подключения Chevy Colorado »Добро пожаловать на наш сайт, это изображения электрической схемы Chevy Colorado 2011 года, размещенные Алисой Феррейра в Категория 2011 29 декабря 2019 г.1. 8l: Все> Chevrolet> Cruze> 2011> Схема электрических соединений: Схема электрических соединений для вашего Chevrolet Cruze 2011 года Получите наиболее точные схемы электрических схем в нашем Руководстве по ремонту через Интернет. Если вам нужны подробные схемы электрических схем для вашего Chevrolet Cruze 2011 года, не смотрите дальше. Вы также можете найти другие изображения, такие как электрическая схема chevy, схема деталей chevy, запасные части chevy, электрическая схема chevy, руководства по ремонту chevy, схема двигателя chevy, руководство по ремонту CHEVROLET CORVETTE на компакт-диске.Ниже перечислены проблемы, о которых сообщалось в последнее время. Еще один отличный способ сэкономить топливо — это улучшенная аэродинамика, о чем свидетельствует усовершенствование Chevrolet Cruze Eco 2011 года, которое помогает новому седану C-сегмента разгоняться до 40 миль на галлон на шоссе. id-архитекторы. 07: Цена в магазине / у дилера 224 доллара. Фронт. Англ. Июль 2011. Элитный литой шланг радиатора Chevy Cruze 2011 от Continental 2011 Маслоохладитель Chevy Cruze Acdelco 174 Chevy Cruze 2011 2018 Rockauto поставляет автозапчасти и детали кузова от более чем 300 производителей до дверей клиентов по всему миру по складским ценам.Купите все автомобильные запчасти, которые вам когда-либо понадобятся, со скидкой на carparts. Заводское руководство по обслуживанию / ремонту Holden Cruze, коды шасси JG / JH, построенного в период с 2008 по 2016 год. Chevy Silverado 87 Chevy Truck 2004 Chevy S10 Электрические символы Схема электрических соединений Линейная схема Ремонт автоцистерн Ford Expedition. ). Однако ПРОСТО ПЕРЕД моим тестом MOT в этом месяце я получил предупреждение двигателя желтого цвета и коды P02E0 и P02E2. Сам жгут проводов может выйти из строя. com. Я думаю, что это может быть схема зажигания 2018 chevy cruze стерео проводка полная версия hd качество usrdsicilia он ищет заводские chevrolet форумы c5 радио жгут nichediagram rockwebradio автомобильный аудиосистема разъем автомагнитолы схема установки провода схема esquema de conexiones anschlusskammern konr боковое зеркало страница 1 линия 17qq com ls export bike discovery congressosifo2018 pioneer amp динамик с ограниченными цветовыми кодами седана sonic Руководство по эксплуатации Chevrolet Cruze: Блок предохранителей на приборной панели для Chevy Cruze Fuse Box 2011 года автор admin Через тысячу фотографий в Интернете о блоке предохранителей Chevy Cruze 2011 года выбирает лучший выбор, используя идеальное изображение разрешение только для всех вас, и теперь эти фотографии обычно входят в серию изображений в нашей идеальной галерее фотографий в отношении блока предохранителей Chevy Cruze 2011 года.Магнитола проводка двигателя проводка переменного тока абс. Также, пожалуйста, ознакомьтесь со статистикой и анализом надежности Chevrolet Cruze на основе всех проблем, о которых сообщалось для Cruze. Без высокой производительности. Это вызвано тем, что массовый расход воздуха превышает установленный предел в течение 1 с. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Chevrolet Cruze 2011 года, а также показано расположение на схеме панели предохранителей. Chevrolet Cruze 2010 2011 Руководство по ремонту и ремонту — Автосервис Chevrolet Cruze имеет 4-цилиндровый двигатель объемом 1991 куб.После ремонта системы охлаждающей жидкости двигателя новый вентилятор, новый корпус термостата и новый водяной насос все еще не имеют потока охлаждающей жидкости и тепла на chevy cruze 2011 года с двигателем 18 литров. Toyota yaris 2008 года, электрическая схема, схема предохранителей и полная схема 2009 года форумы предпочитают Выбрать категории запчастей для Chevrolet Cruze 2014 на GMPartsPrime.M OTO, Aud N DE II, VW 34 69. Двигатель 8 л. Расположение предохранителей и реле. Когда я ускоряюсь, если окна открыты, я слышу, что звучит Низкое давление масла приводит к заклиниванию двигателя. 2009 Toyota Yaris Stereo Wiring Diagram Computing Metal Union Buildingblocks 2018 Eu. 11-1 Общая информация. Это полный жгут проводов двигателя Chevrolet Cruze 2011 года выпуска. Подтвердите успешное выполнение. Автомобиль пришел на смену Chevrolet Lacetti. Регулятор заслонки для мусора. Крыло и крепление, №1.Выберите год ниже, чтобы уточнить поиск. Схема двигателя Chevy Cruze 2011 года выпуска. Схема 4-цилиндрового ремня Chevrolet Cruze Serpentine 2016 года выпуска. ПОЖАЛУЙСТА, ВЫБЕРИТЕ двигатель Chevrolet (Chevy) Cruze. Мы не советуем запускать двигатель до тех пор, пока проблема не будет правильно диагностирована. Шкив с 6 канавками. Турбо перепускной клапан. 2011-14, оранжевый. . Проблема более распространена в холодном климате. Выбирайте высококачественные бренды Standard Motor Products. Панель предохранителей двигателя Chevrolet Cruze 2011 — Схема обозначений предохранителей Связанные схемы: Схема блока предохранителей / блока предохранителей Chevrolet Nova Twin Cam 1988 Chevrolet S10 Pick Up 1996 Схема распределительного блока предохранителей / блока автоматического выключателя Схема блока предохранителей / блока предохранителей Chevrolet Optra 2003 Chevrolet Blazer 1997 Блок предохранителей в приборной панели Двигатель: L4-1.1st gen 2011 15 chevrolet cruze ecotec 14t turbo. Он был представлен в 2001 году во всем мире, а в Индии он был запущен в октябре 2009 года. 4L (VIN 9, 8-я цифра, опция LUJ)). ) может отличаться в зависимости от версии модели. 2:57. Найдите решение проблемы с катушкой зажигания. 1kb: Скачать: Схемы подключения стартера Aveo. com ACI OBD 64 252 Yahoo ico N 6 @ x AFI 044 eruben rte, M bo okd. Без высокой производительности. Лампа стояночного света со временем тускнеет, и мы рекомендуем менять обе лампы на Cruze одновременно, даже если перегорела только одна.gif: 54. Chevy Wiring Diagram Free Example Best Diagrams Detail Ideas, размер: 800 x 600 пикселей, источник: farhek. Генератор Chevrolet Cruze 2011 года Когда пришло время для нового генератора Chevrolet Cruze 2011 года, приходите в AutoZone. Этот технический персонал обнаружил код неисправности P0101 — Неисправность в работе датчика массового расхода воздуха. См. Нашу страницу с лимонными шансами и безвозвратными шансами, чтобы увидеть автомобили без ремонта или автомобили с более чем тремя ремонтами. Утечка новой охлаждающей жидкости 2012 Chrysler Town And Country Схема двигателя 20 11 Схема предохранителей Artatec Suburban База данных электрических схем Проблема с охлаждающей жидкостью Обычная проблема и жалоба дилера 2011 Chevy Cruze 1 4, возвратный шланг с турбонаддувом 2011 г. Новый GM Chevrolet за эти годы сделал несколько знаковых автомобилей, и их двигатели являются такой же популярный.Эта деталь обычно подходит для автомобилей Chevrolet, Saturn и включает такие модели, как Astra, Cruze, Cruze Limited, Sonic с отделкой Base Sedan 4-Door, L Sedan 4-Door, LS Hatchback 4-Door, LS Sedan 4-Door, LT Хэтчбек 4-дверный, LT Седан 4-дверный, LTZ Хэтчбек 4-дверный Получите лучшее предложение для привода дверного замка Chevrolet Cruze 2011 года выпуска. Схема двигателя Chevy Cruze ~ Это изображение схемы двигателя Chevy Cruze, опубликованное Кассандрой В. Соник. 2011 Chevrolet Cruze Chese Hose Check 2014 Chevrolet Cruze Ls 1 8 Утечка охлаждающей жидкости Chevy cruze, утечка из выпускного клапана.Сюда входит малоблочный двигатель V8 Chevrolet — самый длинный серийный двигатель в мире с момента его запуска в 1955 году. Стояночный свет обычно оранжевого цвета, а в некоторых Cruze используется такая же лампочка, как и сигнал поворота. С помощью этого руководства для ремонтных мастерских Chevrolet Cruze вы можете выполнить любую работу, которую могут выполнить автомастерские и механики Chevrolet, включая: замену свечей зажигания, тормозных жидкостей, замену масла, ремонт двигателя, электрические неисправности; и многое другое; Руководство по ремонту Chevrolet Cruze 2012 в формате PDF включает в себя: подробные иллюстрации, чертежи, схемы, пошаговые инструкции. В этом руководстве для Chilton 28512 представлены процедуры самостоятельного ремонта, обслуживания и ремонта Chevrolet Cruze 2011-2015, произведенного для U.23 доллара. Cruze, Cruze Limited. Изначально модель под названием Cruze (премьера на Токийском автосалоне 1999 г.) выпускалась с 2001 по 2008 г. как компактный хэтчбек-кроссовер, предназначенный для продаж в странах Юго-Восточной Азии и Тихоокеанского региона. Диаграмма Схема двигателя Chevy Cruze 2016 Полная версия Качество HD Разнообразие схемы проводки схемы Chevrolet Cruze. 6л. 4л турбо. Закажите онлайн сегодня! Каталитический нейтрализатор Cruze, Cruze Limited. Этот элемент предназначен для моделей с 1. Также, некоторые Buick Encore 2013 г., Buick Regal 2011 г., Buick Verano 2013-2014 гг., Chevrolet Cruze 2011-2016 гг., Chevrolet Equinox 2010-2013 гг. Chevrolet Malibu и 2011-2013 гг. GMC Terrain. автомобили могут «Я владелец этого Chevy Cruze LT.67511 / # dhtauto #automotivelibrary #chevroletcruze 2 15 Модуль управления двигателем 3 — Не используется 5 15 Модуль управления трансмиссией, модуль управления двигателем, датчик массового расхода воздуха и температуры всасываемого воздуха, датчик частоты вращения выходного вала коробки передач 6 30 Реле стеклоочистителя 7 Не используется 8 15 Топливные форсунки 9 15 Катушка зажигания, топливные форсунки 10 15 Блок управления двигателем, датчик частоты вращения выходного вала коробки передач Chevrolet tracker pdf руководство по ремонту и ремонту. Табличка с паспортными данными ранее использовалась в Японии для версии малолитражного хэтчбека, производимого совместным предприятием с Suzuki с 2001 по 2007 год, и базировалась на Suzuki Ignis.Этот код неисправности определенно связан с трансмиссией или, по крайней мере, связан с проводкой к трансмиссии. Каш-гараж 12354 просмотра. Двигатель: L4-1. (113 л.с.) и 1. 2011г. Двигатель Шевроле Круз 2013г. Двигатель: L4-1. Каждый шаг, из разборки и схемы подключения Chevy, размер: 800 x 600 пикселей, источник: chevy. Это видео покажет вам, как получить доступ к полным схемам электропроводки Ford Explorer и деталям жгута проводов. Не могли бы вы прислать мне схему подключения катушки зажигания к SMEC (ЭБУ двигателя)? Можете ли вы также прислать мне электрическую схему приемной катушки в SMEC? .11-2 Рекомендуемые жидкости, смазочные материалы и детали. Автомобильный жгут проводов в Chevrolet Cruze 2012 года становится все сложнее и труднее идентифицировать […] Электропроводка. Он показывает элементы схемы в упрощенной форме, а также силовые и сигнальные линии между устройствами. com. 2011 Chevrolet Cruze Relay — Проводка ECM. Утечка из шланга охлаждающей жидкости Chevy Cruze 2013 г., вид 1, оф. Гайка фиксатора крышки бампера 2013-17. com и сэкономьте время и деньги на предстоящем ремонте. 6 литров подробно рассматривается в публикациях.Мне нужна схема для жгута проводов двигателя ford explorer xlt 40l v6 sohc 1998 года, потому что я нашел плохие места в своем, и мне нужно их исправить. В базе данных исследования oplin есть электрические схемы. После ремонта системы охлаждающей жидкости двигателя новый вентилятор, новый корпус термостата и новый водяной насос все еще не имеют потока охлаждающей жидкости и тепла на chevy cruze 2011 года с двигателем 18 литров. com Если изображение выше не очень четкое, щелкните фотографию, которую вы хотите развернуть, тогда вы обязательно попадете на еще одну страницу, чтобы отобразить более четкую и большую фотографию, вам дополнительно будет представлена ​​информация от gambvar.4L-L4 Радиатор — верхний впуск CHEVY CRUZE 1. 8L: Тип обслуживания Когда я замедляю и останавливаю машину, двигатель выключается. Осмотр: оценка: 79 долларов. Наихудшие претензии — это проблемы с трансмиссией, двигателем и кондиционером / обогревателем. Жгут проводов блока управления двигателем 4L 341 (подходит: Chevrolet Cruze) * OEM — ГАРАНТИЯ 1 ГОД — ГАРАНТИЯ ПРАВАЯ ЧАСТЬ С VIN * Совершенно новая гайка брызговика. 72: 2011 Chevrolet Cruze L4-1. Pin By Diagram Bacamajalah О технических идеях Электропроводка прицепа Схема двигателя Chevrolet Aveo 2011 Новые ресурсы электропроводки 2019 Aefbb 2013 Стерео проводка Chevy Cruze 2019 Владельцы Chevy Cruze 2011-2014 могут прокомментировать прерывистую работу двигателя.Производится с одной из следующих опций: 1. Выключите зажигание и подтвердите. . Схема электропроводки ford explorer 2011 года выпуска. 1. Encore. 2011-2015 Chevrolet Cruze. Электрическая схема John Deere L110 автоматическая Схема подключения John Deere L110 Электрическая схема John Deere L110 Электрическая схема John Deere L110. CHEVY V8 Engine REBUILD Руководство по ремонту. 2011. Прикрепил электрическую схему предохранителя 9. Схема двигателя subaru outback 2011 г .; Схема деталей двигателя Chevrolet Cruze 2012 года выпуска; Схема двигателя chevy cruze lt 2012 года выпуска; Схема двигателя Chevrolet Impala 2012 года выпуска; Схема двигателя Chevrolet Malibu 2012 года выпуска; Схема двигателя chevy sonic 2012 года; Электросхема переключателя Upfitter 2012 f350; Схема двигателя Ford Fusion 2012 года; Схема запчастей Honda Accord 2012 года выпуска; 2012 Honda Accord Radio 2005 Схема подключения задних фонарей Chevy Silverado; Схема жгута проводов прицепа chevy silverado 2005 года выпуска; Электросхема Chevy Silverado 2005 года выпуска; Схема жгута проводов chevy silverado 2005 года выпуска; Схема предохранителей Chevy Suburban 2005 года выпуска; Схема пригородной электропроводки шеви 2005 г .; Схема двигателя Шеви Тахо 2005 года выпуска; Схема предохранителей chevy tahoe 2005 года выпуска; Радиоприемник chevy tahoe 2005 г. Это руководство по обслуживанию было подготовлено, чтобы предоставить механикам необходимую информацию и рекомендации по правильному обслуживанию и ремонту Chevrolet Cruze 2010-2016 гг.Центральная опора, стопорная гайка. 94: 2014 Chevrolet Cruze L4-2. 6 л, 18 л или 2. 2016 шевроле круз 2014 шевроле круз 2013 шевроле круз 2012 шевроле круз 2011 шевроле круз. . Код двигателя Serpentine K050551 B1332 для Chevrolet Cruze 2011 года содержит общие коды, которые могут не применяться ко всем транспортным средствам. 2012-2013 гг. Двигатель. 8L ECOtec? Автомобиль не имеет кодов. Зажигание · Тормоза · Подвеска и рулевое управление · Электрические системы · Электрические схемы Как восстановить свой компактный двигатель Chevy-David Vizard 1991 Сотни фотографий, диаграмм и диаграмм проведут читателей через процесс восстановления их двигателя Chevy из небольших блоков.Trax. 8l: Все> Chevrolet> Cruze> 2011> Схема электрических соединений: Схема электрических соединений для вашего Chevrolet Cruze 2011 года Получите наиболее точные схемы электрических схем в нашем Руководстве по ремонту через Интернет. способствовать. Также для: Cruze — приложение 880 2011. Руководство пользователя Chevrolet Cruze — 2011 Черная табличка (4,1) iv Введение Использование данного руководства Чтобы быстро найти информацию о транспортном средстве, используйте указатель в конце руководства.Если этот датчик не работает, двигатель перегреется, и датчик температуры не будет работать. Независимо от того, являетесь ли вы новичком-энтузиастом Chevrolet Cruze, опытным установщиком мобильной электроники Chevrolet Cruze или поклонником Chevrolet Cruze с Chevrolet Cruze 2012 года, электрическая схема дистанционного запуска может сэкономить вам много времени. 99. Мы гарантируем высокое качество оригинальных запчастей и аксессуаров Chevrolet Cruze по лучшей цене. 1. vin b — luv. 4л турбо. На все наши компьютеры с двигателем Chevrolet Cruze 2011 года распространяется 1-летняя гарантия, БЕСПЛАТНАЯ доставка и 30-дневная гарантия возврата денег.Схема подключения соленоида отсечки топлива. Этот продукт Febi разработан для того, чтобы помочь вам восстановить систему охлаждения двигателя до идеального состояния, чтобы ваш двигатель мог работать при надлежащей температуре. Онлайн-руководства по ремонту Cruze от ChiltonDIY охватывают обслуживание и ремонт автомобилей, включая диагностические коды неисправностей и возможные причины, электронные средства управления двигателем, и графики технического обслуживания, проблемы с тормозами и подвеской, электрические схемы и ремонт двигателя, процедуры настройки, технические характеристики, схемы сцепления и коробки передач и многое другое.На моем 2004 г. сильверадо 1500 4 др. Балансир Cruze, Cruze Limited. Не лучшая машина для покупки. Они также могут прокомментировать, что если они выключат зажигание, а затем снова включат его, двигатель может запуститься. У Chevrolet Cruze 2011 года 1404 проблем и дефекта, о которых сообщили владельцы Cruze. 2011 Шеви Импала 3. 2011-2013 без гс. gif: 51. Бесплатная доставка многих товаров. В этой информации указано расположение, цвет и полярность проводов, чтобы помочь вам определить правильные места подключения в автомобиле. 8л. Техники попросили клиента отвезти его Chevrolet Cruze обратно и в течение нескольких дней пройти тест по вождению.4л Turbo L4-1. 4L Turbo Получите наиболее точные схемы электрических схем в нашем руководстве по онлайн-обслуживанию и ремонту. Важно всегда быть в курсе вашего Chevrolet Cruze 2011 года — и особенно важно для тех, кто занимается самоделкой, иметь точные схемы электрических схем. Автомобильный жгут проводов в Chevrolet Cruze 2011 года становится все сложнее и труднее идентифицировать… Chevrolet Cruze 2011 года с дистанционным запуском Cruze L4-1. Все, что находится в задней части Cruze 2011 года, прикреплено к хвостовику в сборе.4L Turbo (2011)> Руководства по ремонту Chevrolet> Управление трансмиссией> Подача топлива и впуск воздуха> Топливная форсунка> Информация о компонентах> Тестирование и осмотр> Диагностика цепи топливной форсунки 2011 Chevrolet Cruze Сервисные руководства по ремонту для завода, и руководства по ремонту сервисной мастерской Haynes. Чтобы узнать, как часто возникают проблемы с Chevrolet Cruze, ознакомьтесь с нашей статистикой надежности автомобилей. Chevy Cruze продолжает оставаться популярным компактным четырехдверным седаном. Но через 2 дня клиент пригнал его обратно, и снова загорелась лампа проверки двигателя.Схема подключения chevy expres 2013 года выпуска. Чехлы для моделей: Chevrolet Cruze. С конца 2011 года на китайском рынке были доступны модели с турбонаддувом 1. 4 ВОЗВРАТНЫЙ ШЛАНГ TURBO COOLANT 2011-2016 НОВЫЙ Шланг охлаждающей жидкости Chevy Cruze Симптомы и ремонт 2011 Схема шланга охлаждающей жидкости Chevy Cruze 2011 Код U0284 в моем chevy cruze eco 2011, проверка двигателя включена — Ответил проверенный Chevy Mechanic. Мы используем файлы cookie, чтобы сделать вашу работу на нашем веб-сайте максимально удобной. Chevrolet хорошо известен в NASCAR, поскольку многие крупные команды управляют его автомобилями.Этот практический опыт предоставляет читателю конкретные и подробные инструкции по выполнению всего, от базового обслуживания и устранения неисправностей до полного капитального ремонта двигателя. Кронштейн подвески двигателя 4L Новый OEM GM Схема серпантинного ремня Chevrolet Cruze Схема серпантинного ремня Chevrolet Cruze. Модуль управления приводом дроссельной заслонки. 25: 1. 4 AT 1. Это руководство охватывает все аспекты ремонта и технического обслуживания автомобиля, а также руководства по восстановлению двигателя, коробки передач, мостов, подвески, рулевого управления, тормозов, внутренних и внешних компонентов, электрических систем и электрических схем.Проблема на моем Chevy Cruze 2012 года оказалась во 2-м датчике температуры, расположенном на стороне пассажира на радиаторе. На вопрос 18 ноя 2008 0331 pm 1 ответ. Двигатели 0L. Все детали электрических разъемов Chevrolet Cruze, представленные на этой странице, подходят для автомобилей, произведенных в 2019, 2018, 2017, 2016, 2015, 2014, 2013, 2012, 2011, 2010 годах. Год спустя этот автомобиль появился на европейском рынке под названием Suzuki Swift и концерн General Motors в сотрудничестве с японским производителем продавали эту модель под названиями Chevrolet Sprint в США, Pontiac Firefly и Suzuki CHEVROLET CRUZE 2011 РУКОВОДСТВО ПО РЕМОНТУ ОБСЛУЖИВАНИЯ ВСЕ МОДЕЛИ И ВСЕ РЕМОНТЫ AZ Это полный сервис руководство по эксплуатации.Гильза рулевой рубки, стопорная гайка. 4-литровый двигатель с турбонаддувом, 6-ступенчатая автоматическая коробка передач (MH8) и пакет улучшенной экономии топлива двигателя (Y8X). Жгут проводов двигателя 8L LUW Auto Trans 13359976: Жгуты проводов — Amazon. Я посмотрел, что они означают, и они связаны с потоком всасываемого воздуха, но не с последними сообщениями 1 7 из 7. Автомобиль заменен на шевроле лачетти. Подразделение Chevrolet General Motors исторически преуспевало: большие грузовики, большие семейные седаны и большие маслкары с двигателем V8.Категории. Генераторы преобразуют механическую энергию коленчатого вала двигателя в электричество посредством индукции, поскольку провода внутри генератора переменного тока прорезают магнитное поле, чтобы вызвать электрический ток. В этом руководстве рассматриваются следующие двигатели: 1. 41 — 101 доллар США. Транспортное средство. CHEVROLET CRUZE. Двигатель 8 литров, с 6-ступенчатой ​​автоматической или механической коробкой передач. vin b — luv. 1. Получите подробные инструкции, иллюстрации, электрические схемы, диагностические коды и многое другое для вашего Chevrolet Cruze 2011 года. Пошаговые инструкции. Инструкции по обслуживанию и ремонту для вашего Chevrolet Cruze 2011 года выпуска.Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их. Схема электрических соединений системы кондиционирования воздуха Chevy, 2011 г., видео о снятии уплотнений масляного радиатора Chevy Cruze, продолжительность демонтажа 1. Владельцы Chevrolet Cruze сообщили о 3 проблемах, связанных с магистральной проводкой (в категории «Электросистема»). Chevrolet Cruze 2012 Мастерская Руководство по ремонту — Автосервис Настоящее руководство Капот мод 2010-2011-2012. Все: 2011 Chevrolet Cruze Зеркало бокового вида в сборе / Электропроводка крышки (для зеркал с электроприводом) Полная сборка 88 Gmc 1500 Электросхема — Блок предохранителей и электрическая схема Кабельный проигрыватель — Кабельный проигрыватель.4L turbo, Руководство по ремонту и эксплуатации Chevrolet Cruze. Включены диаграммы для следующих систем. У меня 13 Chevy Cruze, и я только что установил новый двигатель в начале этого года, когда загорелся индикатор двигателя. 4л турбо. В 1984 году в Японии началось серийное производство компактного переднеприводного хэтчбека Suzuki Cultus. Когда горит индикатор давления масла, следует предполагать, что блокировка двигателя неизбежна. Форум VW TDI, форум Audi, Porsche и Chevy Cruze Diesel. 1-1 из 1 Результаты.Схемы подключения блоков предохранителей S. Chevrolet Cruze. Схема электрических соединений модуля управления кузовным оборудованием Схема электрических соединений Как вы, вероятно, уже заметили, из корпуса электронной дроссельной заслонки торчат 8 проводов. У меня есть Cruze deisel 2011 года, на который мне пришлось заменить 2 компьютера через год, к счастью, все еще нет гарантии, тогда пришлось заменить жгут двигателя, поскольку они исправляли, что компьютер был неспособен к работе, так что снова и снова компьютер, теперь свет двигателя горит, я продаю эту головную боль поскольку Холден взимает с вас 150 долларов за неправильную проверку wots.Англ. Год выпуска: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Нижний. Однако, когда дело доходит до небольших автомобилей, General не так хорош, и два последних примера — жалкие Cavalier и Cobalt. Выберите подходящий охладитель трансмиссии, определив, где достаточно места для его установки. Если проблема с проводкой не будет устранена, предохранитель снова перегорит. / Canada-6007168) — Черная пластина (3,1) 2014 — 2-е издание — 15.07.13 Вкратце 1-3 1. 4L турбо, механическая трансмиссия. Двигатель развивает максимальную мощность 150 л.с. при 4000 об / мин и максимальный крутящий момент 320 Нм при 2000 об / мин.ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ 4L CHEVY CRUZE Подержанный 2011 Chevrolet Cruze Блок предохранителей | Central Auto Recyclers относительно блока предохранителей Chevy Cruze 2011 года, автор admin Из тысячи фотографий в сети относительно блока предохранителей Chevy Cruze 2011 года выбирает лучшую серию вместе с идеальным разрешением изображения исключительно для вас, и эти фотографии находятся среди библиотек фотографий в нашем самом галерея лучших изображений, касающихся блока предохранителей Chevy Cruze 2011 года выпуска. Это алфавитный список того, что есть в руководстве, и номер страницы, на которой его можно найти.Пытаюсь установить камеру заднего вида с экрана штатной навигационной системы. Номер TSB: PI0740A Номер NHTSA: 10052272 Дата TSB: 1 мая 2013 г. 7 декабря 2017 г. — Обойти проблему катушки зажигания Chevy Cruze. Без высокой производительности, крышка с надписью hengst. Уплотнение крышки фильтра 1. Привод 4-цилиндрового двигателя 8 л DOHC. 8l: Все> Chevrolet> Cruze> 2011> Схема электрических соединений: Схема электрических соединений для вашего Chevrolet Cruze 2011 года Получите наиболее точные схемы электрических схем в нашем Руководстве по ремонту через Интернет. способствовать.Купить качественный б / у Chevrolet Cruze Engine Computer 2011 дешево и быстро. В стандартную комплектацию автомобиля 2016 года входит обновленный 1. Chevrolet Cruze 2010 2011 Руководство по ремонту и ремонту — Автосервис. Просмотрите доступные цены любимых брендов, бесплатная доставка на многие товары. oldcarmanualproject. 4-цилиндровый двигатель 4L DOHC; 1. У Chevrolet Cruze нет истории. Масло — это жизненная сила двигателя, а это значит, что масляный фильтр никогда не следует воспринимать как должное, особенно в суровых тяжелых условиях.ВСЕ РУКОВОДСТВА СОВМЕСТИМЫ ДЛЯ WINDOWS VISTA32 и 64, XP, ME, 98, NT, 2000 И РАБОТАЮТ С MAC! * Техническое обслуживание * Двигатель * Система управления * Механическая * Технические характеристики по топливу Руководство по ремонту Chevrolet Cruze 2011 на pdf Информация о продукте: Полное заводское руководство по ремонту и ремонту. Это алфавитный список того, что есть в руководстве, и номер страницы, на которой его можно найти. Для заводской стереосистемы. 1. Ниже перечислены проблемы, о которых сообщалось в последнее время. 4л Turbo L4-1. 0L Turbo Diesel 2014 Chevy Cruze блок предохранителей схема подключения библиотеки руководство гарантия 2011 chevy cruze руководство пользователя с открытым исходным кодом u2022 2012 chevy cruze блок предохранителей.Предупреждения об опасности и предупреждающие сообщения, обнаруженные на автомобиле. Электронная почта freedomfrancisxxxx13 @ gmail. В 2011 году Cruze заменил и значительно усовершенствовал невзрачный Cobalt как основной малолитражный автомобиль Chevrolet. Схема запчастей Chevy Cruze 2012 года Схема проводов Руководство по эксплуатации Chevrolet Cruze 2011 black plate 31 вкратце 1 3 a. Соник. Trax. 2011-12. Руководство по обслуживанию и ремонту Chevrolet Cruze 2011 Устранение проблем в вашем автомобиле — это комплексный подход с помощью Руководств по ремонту автомобилей, поскольку они содержат исчерпывающие инструкции и процедуры по устранению проблем в вашей поездке.Схема двигателя Chevy Cruze 2014 Trifecta — Chevrolet Cruze 2011–2015 — 2016 Cruze Limited maxresdefault Схема двигателя Chevy Cruze 2014 года Пожалуйста, помогите найти деталь Код датчика Imt Мы собрали множество изображений схемы двигателя Chevy Cruze 2012 года и, наконец, загрузили их на наш веб-сайт. и канадские рынки 6 электрическая схема Кондиционер: электрическая схема кондиционер Двигатель: электрическая схема охлаждающий вентилятор 2009 Chevy Aveo Электросхема Блок предохранителей Cruze, Cruze Limited. Крылья и щитки. 2014-15, с дизельным двигателем.Chevrolet Cruze L4-1 2018 года выпуска. Соник. Двигатель: L4-1. 4л турбо. Схема подключения — это упрощенное стандартное фотографическое изображение электрической цепи. Также, пожалуйста, ознакомьтесь со статистикой и анализом надежности Chevrolet Cruze на основе всех проблем, о которых сообщалось для Cruze. Включите зажигание и подтвердите. Франсуа Таби (понедельник, 21 декабря 2020 г., 00:01) Владельцы Chevrolet Cruze сообщили о 9 проблемах, связанных с проводкой (в категории электрических систем). Прекрасная машина, невероятно надежная.Я проверил сопротивление заземления на отрицательной стороне разъема, оно составляет ~ 800 Ом, кажется слишком большим. . Модель 2011-2014 cruze. 2011 Chevrolet Cruze Relay — Проводка ECM. Датчик CMP на впуске не вызывает это прерывистое состояние без проворачивания. Спасибо # 197. После ремонта системы охлаждающей жидкости двигателя новый вентилятор, новый корпус термостата и новый водяной насос все еще не имеют потока охлаждающей жидкости и тепла на chevy cruze 2011 года с двигателем 18 литров. Предложения при поиске продукта, например, Быстрая доставка с гарантией низкой цены.Chevrolet Cruze — это компактный автомобиль, который пользуется популярностью во всем мире и выпускается в виде 4-дверного седана, 5-дверного хэтчбека и 5-дверного универсала. Также поддержка клиентов по электронной почте и помощь в ремонте вашего автомобиля с первого раза !!!!! Если вы заинтересованы в приобретении компакт-диска с руководством, свяжитесь с нами. 8l: Все> Chevrolet> Cruze> 2011> Схема электрических соединений: Схема электрических соединений для вашего Chevrolet Cruze 2011 года Получите наиболее точные схемы электрических схем в нашем Руководстве по ремонту через Интернет. способствовать.Пишите мне и я могу отправить их вам, если вам интересно. Водяной насос Chevy Cruze на этих седанах пришлось менять с угрожающей скоростью, а на многих седанах водяной насос приходилось менять много раз на одном и том же автомобиле. Chevrolet Cruze 2011 года не скупился на экономию топлива. отделение. Руководство по ремонту Chevrolet Cruze 2011 в формате PDF Chevrolet Cruze (2008-2016) — схема блока предохранителей Год выпуска: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 Блок предохранителей в моторном отсеке No.В этом названии представлены следующие модели и годы выпуска: Chevrolet Cruze (2011-2015) Haynes Руководство по ремонту Chevrolet Cruze — компактный автомобиль, производимый подразделением Chevrolet General Motors с 2008 года. Выиграйте Chevy Cruze и MLB. Билеты на постсезонный период. Руководство по эксплуатации Chevrolet Cruze (GMNA-Localizing-U. Chevrolet Cruze (11-15) Руководство по ремонту Haynes (не содержит информации, относящейся к дизельным двигателям. 88 Схема электропроводки gmc 1500 2011 Chevrolet Impala Curt T-Connector Автомобильная проводка 2011 Chevrolet Traverse Custom Fit) Электропроводка автомобиля — Курт У меня есть Chevy Colorado 2010 года выпуска с подсветкой подушки безопасности и схемой компонентов двигателя Chevrolet Cruze. Лучшая библиотека электропроводки. Галерея диаграмм диаграмм двигателя Chevrolet Cruze 2012 года. Схема компонентов двигателя Chevy Cruze 2015 года.Год выпуска: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. 8L VIN H, Engine Performance Circuit (2 из 4) C O O STI IA GN R Y D i. Мы Независимо от того, являетесь ли вы новичком-энтузиастом Chevrolet Cruze, опытным установщиком мобильной электроники Chevrolet Cruze или поклонником Chevrolet Cruze с Chevrolet Cruze 2011 года, электрическая схема дистанционного запуска может сэкономить вам много времени. Удобный каталог запчастей. Пятидверный хэтчбек Cruze был официально представлен на автосалоне в Париже 1 октября 2010 года, а его продажи в Европе начались в середине 2011 года.не горит индикатор проверки двигателя, но в памяти находится u0100 prm mod03. Схемы подключения. У меня есть chevy cruze 2011 года, и у меня горит индикатор проверки двигателя, и я пошел в автозону вчера, и коды, которые приходят, — ответил проверенный механик Chevy. Мы используем файлы cookie, чтобы дать вам наилучшие впечатления от нашего веб-сайта. 1. Двигатель Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Шевроле Круз (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016). Охладитель трансмиссии Chevrolet Cruze 2011 года.Отсутствуют внешние утечки, которые могли бы вызвать низкий уровень охлаждающей жидкости двигателя в бачке. Масло — это жизненная сила двигателя, а это значит, что масляный фильтр никогда не следует воспринимать как должное, особенно в суровых тяжелых условиях. Я регулярно менял масло в Diamond Chevy в Оберне. Загрузите оригинальное руководство по электросхеме автомобилей GMC Canyon и Chevrolet Colorado 2019 года в простом и цветном формате PDF. Это алфавитный список того, что есть в руководстве, и номер страницы, на которой его можно найти.Заменить выпускной патрубок охлаждающей воды Cruze 2011 2016 14л. 72: Шевроле Круз 2015 г. Купите жгут проводов фар Шевроле Круз 2011 г. по сниженным ценам. Чтобы узнать, как часто возникают проблемы с Chevrolet Cruze 2014 года, просмотрите нашу статистику надежности автомобилей. Схема подключения Chevy Cruze Схема подключения фар Chevy Cruze Схема подключения фар 2011 Схема подключения Chevrolet Cruze Online wiring. 8 МАСЛЯНЫЙ МАСЛО ДЛЯ ДВИГАТЕЛЯ NEW GM # 55562503. Что касается вашего Chevrolet Cruze, вам нужны запчасти и продукция только проверенных брендов.Связанный: Снегоход Arctic Cat 2011, руководство по ремонту всех моделей, загрузите 0 * ## или подержанный 2-тактный / 4-тактный снегоход с помощью этого очень подробного и конкретного руководства по обслуживанию и ремонту Arctic Cat (pdf). Схема подключения вашего автомобиля Chevrolet Cruze L4-1 2011 года выпуска. Схема подключения John Deere 425 Я заказал схему подключения, чтобы мы могли лучше сопоставить, какая проводка была там ранее. Скачать инструкцию по эксплуатации автомобилей Cruze 2011 в формате pdf. Схема запчастей chevy cruze 2011 года выпуска. Блок предохранителей в напольной консоли.Chevrolet Cruze (2008-2016) — схема блока предохранителей. 5 Жгут проводов двигателя 20985676. Буквально вчера мой дилер Chevy распечатал электрическую схему головного устройства моего 2012 года. Chevy Cruze части Chevy Cruze были впервые представлены американским покупателям в 2010 году в качестве замены кобальта. 4L, MFI, DOHC, TURBO, VVT ЗАВОДСКИЕ РУКОВОДСТВА ПО РЕМОНТУ С ПОЛНЫМИ ИНСТРУКЦИЯМИ И ИЛЛЮСТРАЦИЯМИ, СХЕМАМИ ЭЛЕКТРОПРОВОДКИ И СХЕМАМИ ДЛЯ ПОЛНОГО ОБСЛУЖИВАНИЯ И РЕМОНТА ВАШЕГО АВТОМОБИЛЯ. 99 Harbour Freight meter подойдет.1. Причины низкого давления масла: Chevy Cruze. О прессе Авторские права Связаться с нами Создатели Рекламировать Разработчики Условия Политика конфиденциальности и безопасность Как работает YouTube Тестировать новые функции Пресса Авторские права Связаться с нами Создатели Chevrolet Cruze (2008–2016) — схема блока предохранителей. У меня есть Chevy Cruze Premier 2017 года, и вчера я обнаружил, что в слоте F43, помеченном для предохранителя топливного насоса, нет предохранителя. 4L Turbo 6-Spd Auto Engine Жгут проводов Новый 13359193 (подходит: Chevrolet Cruze) 2011-15 Chevy Cruze 1. Двигатель: L4-1.305 файлы схемы двигателя chevy Как разобрать двигатель малого блока chevrolet 350. 99: Цена в магазине / у дилера 92 доллара. 1-й двигатель вышел из строя, в марте у него диагностировали треснувший поршень, проехав всего 75 000 миль. . Chevrolet GM OEM 2016 Cruze 1. Вкл. 8l: Все> Chevrolet> Cruze> 2011> Схема электрических соединений: Схема электрических соединений для вашего Chevrolet Cruze 2011 года Получите наиболее точные схемы электрических схем в нашем Руководстве по ремонту через Интернет. способствовать.Схема подключения проводов аудиосистемы автомагнитолы CHEVROLET Схема установки проводов разъема автомагнитолы esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов питание как установить. 22: 2011 Chevrolet Cruze L4-1. Этот двигатель в сборе включает блок цилиндров, головки цилиндров, прокладку головки и все внутренние смазываемые детали. Это руководство является вашим источником номер один для информации и рекомендаций по ремонту и обслуживанию электрооборудования. Большинство автомастерских берут от 75 до 150 долларов в час.. 4 L. Фактически, Cruze Eco с шестиступенчатой ​​механической коробкой передач получил официальный рейтинг EPA — 28 миль на галлон для города и 42 Chevrolet Cruze 2010 2011 2012 2013 2014 2015 2016 Руководство по ремонту Информация о продукте: Полное заводское руководство по ремонту. Замените потрескавшийся, губчатый, изношенный или поврежденный шланг радиатора на этот продукт Dayco, изготовленный в соответствии с высочайшими стандартами, необходимыми для замены шлангов OEM. Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Chevrolet Cruze, фанатиком Chevrolet Cruze или начинающим энтузиастом Chevrolet Cruze с Chevrolet Cruze 2011 года, электрическая схема автомобильной стереосистемы может сэкономить вам много времени.Блок предохранителей в моторном отсеке Cruze L4-1. Схема подключения двигателя SWIFT и управления переменным током. Схемы подключения и блоки предохранителей CHEVROLET Cruze. 6-литровый двигатель с шестиступенчатой ​​механической коробкой передач. Это. 4л Turbo L4-1. 2011-2016 CHEVY CRUZE 1. Время диагностики и трудозатраты на ремонт автомобилей зависят от местоположения, марки и модели автомобиля и даже от типа двигателя. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.Реле управления двигателем Chevrolet Cruze 2011 ∕. Chevrolet Cruze Руководство пользователя / Уход за автомобилем / Электрическая система / Блок предохранителей в моторном отсеке Чтобы снять крышку блока предохранителей, сожмите фиксаторы и поверните ее вверх. Chevrolet Cruze Saloon (2013) — схема предохранителей. Быстрая и доступная доставка заказа прямо сейчас. 14 ноября, · Схема змеевикового ремня Chevrolet Traverse V6 36-литровый двигатель аналогично Стерео-схема подключения Помощь кроме того Блок предохранителей Chevy Cruze дополнительно Схема двигателя Chevy Colorado вместе с датчиком скорости на входе T Расположение aveo.CHEVROLET CRUZE (J300) 1. 2011 Chevrolet Cruze 1. Двигатели: LUV — ДВИГАТЕЛЬ ГАЗОВЫЙ, 4-ЦИЛОВЫЙ, 1. № 1 на диаграмме — Оригинальный заводской комплект поставки оригинального оборудования 2017 г. ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ CHEVY CRUZE Вся информация и схемы Chevrolet Cruze I. этот сайт предназначен только для общей информации. Посмотрите, как двигатель Cruze Eco был построен с учетом экономии топлива. jpg: 106. Где-то в сети CAN-шины (сеть контроллеров) произошел сбой электрического разъема, жгута проводов, модуля или компьютера.Посмотрите, когда следует заменять свечи зажигания Шевроле Круз. В 2011 году к ним присоединился пятидверный хэтчбек, а в 2012 году Chevy выпустила универсал Cruze. 4L Turbo (2011)> Руководства по ремонту и эксплуатации Chevrolet> Двигатель, охлаждение и выпуск> Система охлаждения> Кожух вентилятора> Информация о компонентах> Обслуживание и ремонт> Замена кожуха вентилятора охлаждающей жидкости двигателя (AT) Диагностика Chevrolet: Aveo, Captiva, Cruze, Epica, Lacetti, Схема подключения Matiz, Spark, Niva, Rezzo, Spark, Kalos, Tosca, Evanda, Tacuma 50cc quad 67-72 Жгут проводов двигателя грузовика Chevy 7 плоская электрическая схема 7-контактная плоская схема проводки 7-контактная плоская схема подключения 7-контактная плоская схема подключения 7-контактная Схема подключения RV 73-87 Жгут проводов двигателя грузовика Chevy 86 Схема предохранителей Chevy Truck 94 Схема блока предохранителей Ford Econoline 97 Схема блока предохранителей Ford E350 97 Схема блока предохранителей Ford F150 Мне нужна электрическая схема модуля BCM для Chevy Silverado 2500 20056 проверенный механик шеви.Схема шлангов охлаждающей жидкости chevy cruze 2011 года выпуска. Руководство по ремонту Chevrolet Cruze Haynes 2011-2019 (артикул: 1620923823) Руководство по ремонту Chevrolet Cruze Haynes 2011-2019 Двигатель и трансмиссия полностью контролируются компьютерной сетью, его модулями и исполнительными механизмами. Без высокой мощности, со шкивом с 5 канавками. Моя машина — Крайслер Лебарон 1989 года выпуска с турбонаддувом. Chevrolet Cruze с бензиновыми двигателями R4 16V 1. Все, что есть в машине, — это 24-контактный жгут проводов Chevrolet Cruze 2014 года. Электрические проблемы. Руководство по навигации CHEVY / CHEVROLET Cruze 2011 года.Автомобиль 4L Turbo »Двигатель, охлаждение и выхлоп» Двигатель »Головка блока цилиндров» Обслуживание и ремонт Замена головки блока цилиндров (1. Электрическая схема Chevy cruze, электрическая схема chevy cruze, электрическая схема 2011 chevy cruze, электрическая схема, электрические схемы chevrolet cruze online. Chevrolet Cruze Руководство по ремонту в мастерских 2012 — Автосервис Chevrolet Cruze — это глобально разработанный седан среднего размера для автомобилей Basic Motors. См. Переднюю обложку. Электропроводка прицепа 2007–2013 гг.Бис. Он был запущен в 2001 году во всем мире, а в Индии он был запущен в октябре 2009 года. Схема подключения Chevy Express 2500 Руководство по эксплуатации Подключение Для установки автомобильной стереосистемы автомобильные динамики автомобильный сабвуфер Carcop это сделка. Нажмите кнопку Enter, чтобы запустить функцию. Оснастить легковые грузовые внедорожники проводкой ecm chevrolet cruze relay 2013 от autozone. 99. 1997–2004. Сообщество форума, посвященное Audi, Volkswagen, Porsche. Chevrolet Cruze 2012. Руководство по ремонту в мастерских — Автосервис. Chevrolet Cruze 2012. Руководство по ремонту.В 2016 году был представлен обновленный Cruze. Литой шланг охлаждающей жидкости подходит для Chevrolet Cruze Cruze Limited Gates 2011 и 2016 годов выпуска. См. Нашу страницу с лимонными шансами и безвозвратными шансами, чтобы увидеть автомобили без ремонта или автомобили с более чем тремя ремонтами. Заменить выпускной патрубок охлаждающей воды Cruze 2011 2016 14л. В Advance Auto Parts есть 4 различных контроллера вентилятора охлаждения двигателя для вашего автомобиля, готовые к отправке или получению в магазине. Золотые клеммы. Электрические схемы для вашего Chevrolet Cruze 2011 года Получите наиболее точные электрические схемы в нашем Руководстве по ремонту через Интернет. Если вам нужны подробные электрические схемы для вашего Chevrolet Cruze 2011 года, не ищите дальше.Бис. Установите измеритель на постоянное напряжение в диапазоне 12 В. Проблемы с двигателем Шевроле Круз. Фактические схемы и схемы Chevrolet Cruze I (2008-2016) (схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т. Д. Включают в себя подробное описание транспортного средства, за исключением отмеченного конкретного исключения) [Руководства редакторов Haynes] на Amazon. Цвета и расположение проводки Chevrolet для автомобильных сигнализаций, дистанционных пускателей, стереосистем, круиз-контроля и мобильных навигационных систем. Схема подключения круз 2012 года.Схема двигателя Chevy Cruze 2011 года — Двигатель: L4-1. com Если фотография выше не совсем четкая, пожалуйста, щелкните изображение, размер которого вы хотите увеличить, после этого вам, безусловно, потребуется другая веб-страница для отображения более четкого и большего изображения, вы также получите информацию от gambvar. Руководство по эксплуатации Chevrolet Cruze 2011 г. Ремонт и техническое обслуживание. Без дополнительных сборов, без даты истечения срока действия. Каталитический нейтрализатор Encore. 5 канавок (1-й десн. Прочтите и распечатайте страницы прямо с компакт-диска или скопируйте его). Простой способ сделать это на собственной подъездной дорожке — использовать мультиметр.Седан. Но кривая торможения у b3 более агрессивная, чем у b2. Официальная информация о ремонте и обслуживании автомобилей Chevrolet Cruze с 2008 по 2016 гг. 2014-2017 гг. Иностранные автомобили также могут использовать коды DTC, отличные от общих кодов DTC. Кепка Marked Hengst. Тестер системы охлаждения 2011 chevy cruze схема шлангов охлаждающей жидкости. Без дополнительных сборов, без истечения срока действия. Сброс системы моторного масла. Схема электропроводки двигателя C15 cat gif, eng, 40 кб. Chevrolet Cruze 2011-2016 проверка шлангов. Производитель Chevrolet Cruze 2011 года использует специальный диагностический код Chevrolet Cruze 2011 года, который отличается от кодов, показанных ниже.Этот двигатель проверен и готов к отправке. Где я могу найти электрическую схему или расположение компонентов для Cruze 1. 2011 Chevrolet Cruze Схема шланга охлаждающей жидкости. com / dht / thread / chevrolet-cruze-схема подключения. Chevrolet Malibu 2011 2012 Схема блока предохранителей Руководство по ремонту Auto Genius Принципиальная схема электродвигателя вентилятора 2004 2009 3 5l Chevy Malibu и 1b33df 2008 Chevy Malibu Схема подключения переменного тока Библиотека проводки Руководства по ремонту У Chevrolet Cruze 2011 года 3 проблемы, связанные с постоянно работающим вентилятором. Вам нужно будет снять накладку обшивки палубы грузовика «A» (диаграмма 1 ⬆️).8l: Все> Chevrolet> Cruze> 2011> Схема электрических соединений: Схема электрических соединений для вашего Chevrolet Cruze 2011 года Получите наиболее точные схемы электрических схем в нашем Руководстве по ремонту через Интернет. способствовать. Автомобиль был просторнее, особенно на заднем сиденье, и предлагал более роскошный интерьер. Схема подключения автомагнитолы. Схема подключения стерео. Схема подключения магнитолы GM. 4-литровый, четырехлитровый 98 Chevy Malibu Wiring Diagram Схема подключения в Интернете Вы также можете найти другие изображения, например, схему подключения Chevy, схему деталей Chevy, запасные части Chevy, электрическую схему Chevy, руководство по ремонту, схему двигателя Chevy, схему двигателя Chevy, схему проводки Chevy.Chevrolet Cruze 2011-2016 проверка шлангов. Это может сопровождаться сигналом CMP (датчик положения выпускного распредвала). Замените реле на обновленную деталь, чтобы исправить отсутствие запуска Buick Verano, Chevrolet Cruze, состояние Chevy Cruze 2011, заводской заменяемый жгут проводов от Metra®, с штатной вилкой для радио. ДАННОЕ РУКОВОДСТВО ДЛЯ МОДЕЛИ C5 Содержит иллюстрации, инструкции, фотографии и схемы, необходимые для обслуживания и ремонта вашего автомобиля. Chevrolet Cruze LT 2011 г. СХЕМА ПОДКЛЮЧЕНИЯ СИСТЕМЫ Рис. Запускается и работает отлично, за исключением отсутствия потока охлаждающей жидкости и перегрева.Быстрая информация. Автомобильную проводку в автомобилях Chevrolet Cruze 2011 года становится все труднее идентифицировать из-за установки […] проводки дистанционного запуска Chevy Cruze 2011 года — у кого-нибудь есть схема для Cruze? У меня есть схемы байпаса, но я не могу найти проводку в автомобиле? Я знаю, что это не ракетостроение, чтобы проверять их, мне просто не хочется. Trax. после ремонта систем охлаждающей жидкости двигателя — новый вентилятор, новый корпус термостата и новый водяной насос все еще не имеют потока охлаждающей жидкости и тепла на chevy cruze 2011 с 1.Заменил термостат под давлением, проверил систему, нет дыма в выхлопе, не ответил проверенный механик. Удобный каталог запчастей. Моторного отсека. Пятиступенчатая механическая коробка передач, автоматическая трансмиссия также доступна в качестве опции. Электросхема модуля управления кузовным оборудованием GM. Вытащите багажник. 4л турбо. 1. Все; Жгут проводов двигателя 1. 4L Turbo: Тип обслуживания Замена соленоида с изменяемой фазой газораспределения (VVT): Оценка 319 долларов. . Он охватывает практически каждую деталь вашего автомобиля. 1995 acura tl 4dr.04 аккумулятор camry посмотреть другие примеры мои автомобили добавить автомобиль мой магазин установить магазин. Сторона водителя, блок предохранителей на панели приборов 2011-2016 CHEVY CRUZE 1. 11-1 Плановое обслуживание. 8л, ручная транс. Cruze, Cruze Limited. Сохранить изображение. Схема подключения магнитолы Chevrolet. 8 МАСЛЯНЫЙ МАСЛЯНЫЙ МАСЛЯНЫЙ ДВИГАТЕЛЬ НОВЫЙ GM # 55562503. Иммобилайзер не принимает новый незапрограммированный ключ. Средний пробег до отказа — 36 000 миль. Trax. Chevrolet Cruze 2011 года. Фронт. Без высокой производительности. 41 — 101 доллар. Это конкретное изображение (Схема двигателя Chevy Cruze 2012 года, Схема двигателя 2014 Chevy Cruze Trifecta 2011 Chevrolet Cruze 2015 года), упомянутые ранее, будет классифицировано с использованием: Chevrolet Captiva Sport 2012 года, отзывов Chevy Equinox 2012 года, комплекта подъема Chevy 2012 года, теста качества жидкости Chevy восстановителя 2012 года, 2012 chevy tahoe ltz, 2012 расположение тюнера chevy xm, опубликовано Захари Лонгом в 2018-07-04 02:13:19.2kb: Скачать: Руководство по ремонту кузова Chevrolet Aveo 2012. Блок предохранителей находится в передней левой части моторного отсека. Cruze является фаворитом в автоспорте, одержав шесть побед в первом сезоне соревнований. 1. Страница 3 Для автомобилей, впервые проданных в Канаде, GM, логотип GM, CHEVROLET, замените название General Helm, Incorporated на эмблему CHEVROLET, а онлайн-руководства по ремонту Cruze ChiltonDIY охватывают обслуживание и ремонт автомобилей, включая диагностические коды неисправностей и возможные причины, электронные органы управления двигателем и графики технического обслуживания, проблемы с тормозами и подвеской, электрические схемы и ремонт двигателя, процедуры настройки, спецификации, схемы сцепления и коробки передач и многое другое.Боковая сторона. Даже дешевые 4 доллара. 4L LUH и LUJ) Специальный инструмент Угловой динамометрический ключ EN470B Крепежный инструмент EN953A Крепежный штифт EN9551 из комплекта EN955 Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Cruze (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016). Опасности, предупреждения и предостережения Предупреждающие сообщения на автомобиле Chevrolet Cruze Wiring DiagramLink download: https: // dhtauto. Патрон лампы находится в положении «B» (диаграмма 1⬆️). Поверните ее против часовой стрелки и вытащите (диаграмма 2⬇️).Схема змеевидного ремня, ремни, натяжители, натяжные ролики и промежуточные шкивы, перечисленные ниже, предоставлены компанией GATES, и они показывают расположение змеевикового ремня для года, марки, модели и двигателя. 1. Различные версии автомобиля включают либо 1. Eng. Top Gear Филиппины. Схема блока предохранителей chevy cruze 2014 года, библиотека, руководство по монтажу, гарантия, руководство пользователя с открытым исходным кодом, 2011 chevy cruze u2022, 2012 год, блок предохранителей chevy cruze. 99: Цена в магазине / у дилера 92 доллара. Блок предохранителей в моторном отсеке Chevrolet Cruze L41 2011 года выпуска. Проверьте замороженное изображение На диаграмме показано, что он идет в коробку 55.6Мб: Скачать: Chevrolet Aveo Ecu Wiring Cruze, Cruze Limited. com. Есть много вещей, которые могут вызвать низкое давление масла. rar: 23. Схема шлангов охлаждающей жидкости Chevy Cruze 2011 г. Руководство по эксплуатации Chevrolet Cruze: Система охлаждения — СИЗ автомобиля Силиконовые верхний и нижний шланги охлаждающей жидкости (2001-2005 гг.) Chevrolet GM OEM 11-15 Cruze 1. Самая лучшая часть — это наш двигатель Chevrolet Cruze Контроллеры охлаждающих вентиляторов начинаются с 19 долларов. 1kb: Загрузить: Электросхема Chevy Aveo, электрическая схема и блок предохранителей, относящиеся к электрической схеме Chevy Aveo 2009 года выпуска.Вам нравится водить Cruze или Sonic, потому что это отличный автомобиль с точки зрения топливной экономичности, и на нем легко и быстро маневрировать по улицам.

Comments |0|

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
Category: Разное
