Система abs что это: Что такое ABS, и почему она стала обязательной для современного автомобиля

18 марта, 1975 by admin

зачем нужна, принцип работы, назначение и как ей пользоваться

Константин Ищенко

опытный автолюбитель

В современном автомобиле есть много систем, которые делают его более безопасным и помогают водителю им управлять.

Инженеры постоянно улучшают их и придумывают новые, уже есть машины с полноценным автопилотом. Но одной из первых систем безопасности была антиблокировочная система тормозов — ABS. Эта статья расскажет, какую проблему решает ABS, как она работает и почему может испугать.

Как работают тормоза современного автомобиля

Когда водитель нажимает на педаль тормоза, давление жидкости в тормозной системе повышается. Через металлические трубки и шланги жидкость подходит к тормозным механизмам в колесах и вынуждает колодки прижиматься к тормозному диску или барабану.

Между педалью и колодкой в системе есть много устройств: главный тормозной цилиндр, распределяющий усилия между всеми колесами автомобиля, и вакуумный усилитель, который позволяет водителю давить на педаль с меньшим усилием.

/guide/kolodki/

Тормозные колодки: зачем нужны, как правильно подбирать и когда менять

Чем страшна блокировка колес при торможении

Если водитель нажимает на педаль достаточно сильно, то тормозного усилия хватит для полной блокировки колес: машина «пойдет юзом» — колеса остановятся, а автомобиль продолжит движение по инерции. На асфальте останутся яркие черные следы, на покрышках появится локальный износ: они могут сильно пострадать и даже прийти в негодность. Представьте себе, как изнашивается стирательная резинка — с шиной произойдет почти то же самое.

Если водитель продолжит давить на тормоз, то рано или поздно полностью потеряет контроль над автомобилем. С заблокированными передними колесами не получится изменить траекторию движения, даже если повернуть руль до упора. Такая ситуация опасна и для водителя, и для других участников движения. Система ABS борется именно с этим явлением: она предотвращает блокировку колес при торможении и позволяет сохранить контроль над автомобилем в момент экстренного торможения.

/guide/rezina/

Как подобрать резину для легкового автомобиля или кроссовера

Как устроена ABS

Как и многие решения в автопроме, система пришла из авиации. Первые опытные образцы полностью механической системы появились в 1920-х годах. Автомобили с механической антиблокировочной системой появились в 1960-х, но развития она не получила, потому что была очень громоздкой и ненадежной. Первую электронную ABS разработали инженеры «Фиата», позже патент продали компании «Бош».

С 2004 года систему в обязательном порядке ставят на все новые автомобили, которые продают на территории Евросоюза, а с 2012 года такое правило заработало и в США.

/alpina/

Как пригнать эксклюзивный автомобиль из Германии

Система состоит из нескольких элементов.

Датчики скорости вращения колес. Чтобы бороться с блокировкой колеса эффективно, система должна отслеживать эту скорость и срабатывать в нужный момент. За это отвечают специальные датчики, установленные на каждом колесе, а точнее — на ступице. Они отслеживают вращение по специальному магнитному кольцу.

На более старых машинах датчики могут быть импульсными и считывать скорость по специальным зубчатым кольцам, такой вариант менее точный. Полученную информацию датчики передают в блок управления ABS.

Блок управления — микросхема в специальном корпусе. На основе информации с датчиков блок управления ABS определяет, какое колесо близко к блокировке и где нужно уменьшить давление в тормозной системе.

Насос и клапаны — органы управления системы. При срабатывании системы участие водителя уже не требуется: с помощью открытия и закрытия клапанов, объединенных в одном корпусе, ABS уменьшает и увеличивает давление в тормозной системе до 20 раз в секунду. А значит, меняется тормозное усилие на колесах и они не блокируются. Насос ABS работает только в момент активации системы и позволяет быстро восстановить давление в системе.

10 вещей, которые пригодятся в машине осенью и зимой

Главная задача ABS

Благодаря этой системе колеса автомобиля не блокируются и водитель сможет им управлять, даже выжав педаль тормоза «в пол». Автомобиль с работающей ABS реагирует на поворот руля, пусть и с некоторой задержкой. Так можно избежать ДТП или минимизировать его последствия, а заодно снизить скорость и увернуться от препятствия.

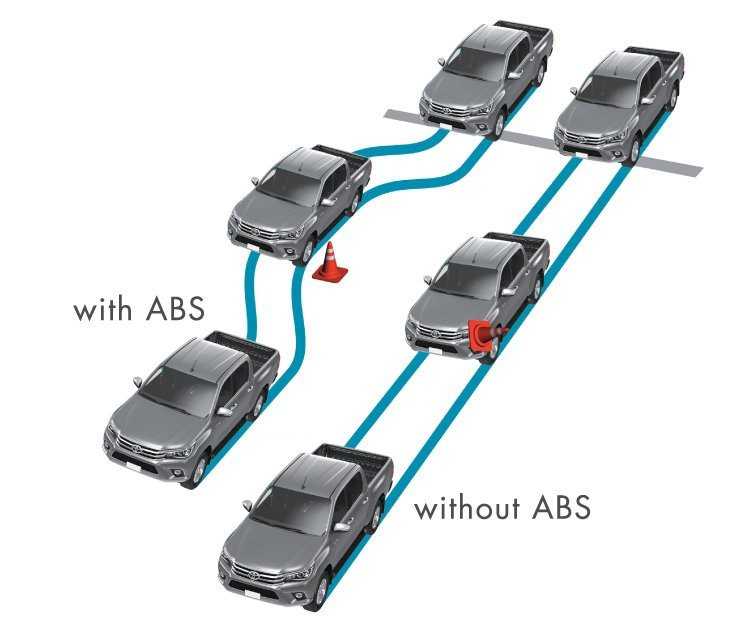

Представим, перед водителем кто-то резко оттормаживается. Автомобиль без ABS пойдет по инерции строго прямо, как бы водитель не крутил руль. Автомобилем с ABS можно как-то управлять, и самое главное — тормозной путь будет сильно короче, а значит будет больше шансов не догнать чужую машину. Даже если это случится, повреждения будут менее критичными и за ремонт удастся заплатить гораздо меньше.

Но в некоторых случаях тормозной путь машины с ABS может быть длиннее. Например, если машина на летней резине зимой, если под колёсами песок, земля или неприкатанный снег.

Разные виды антиблокировочных систем, их развитие

Первые антиблокировочные системы были одноканальными и работали только на одной оси автомобиля: работали одновременно и одинаково влияли на оба колеса оси. Актуальные системы поддерживают четыре канала, по одному на каждое колесо, каждый может работать независимо.

Дальнейшее развитие — дополнение, система распределения тормозных усилий (EBD). Она работает не только при экстренном торможении и контролирует распределение тормозных усилий задолго до блокировки колес. C EBD автомобиль стабилен при торможении, это особенно заметно, если под колесами разное покрытие. Например, если левые колеса на асфальте, а правые на льду, система поможет избежать заноса или сноса.

/sud-strakhovaya/

Как получить страховую выплату после ДТП

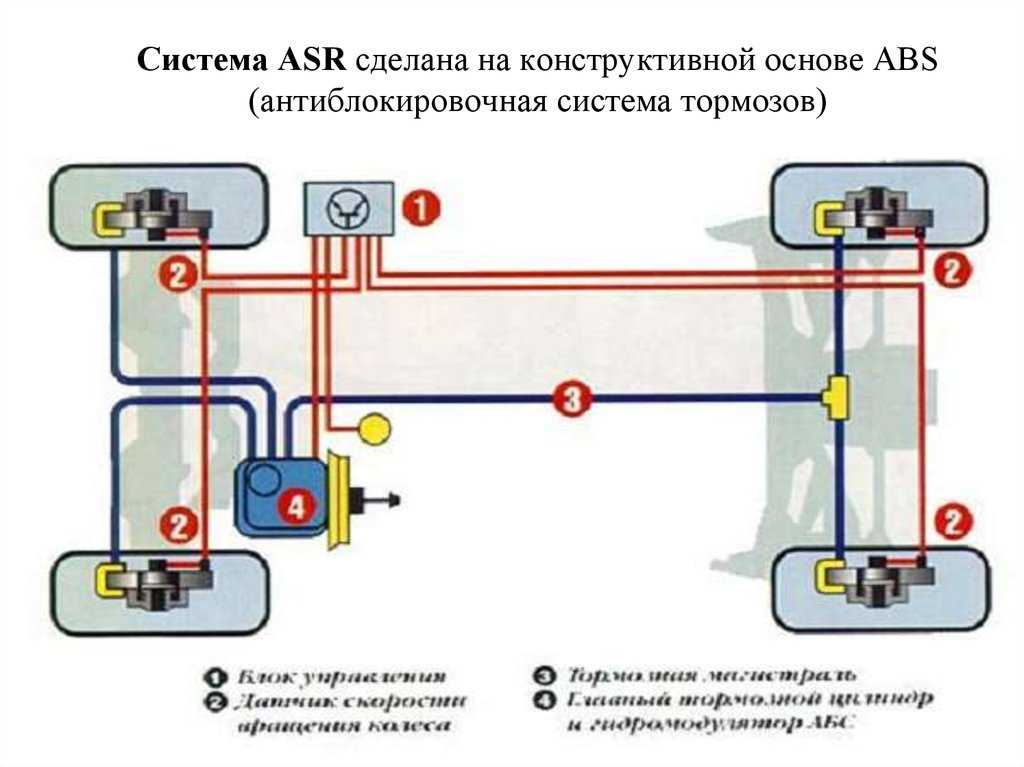

Если добавить в ABS и EBD датчики положения рулевого колеса, дроссельной заслонки и поперечного ускорения, у машины появится система стабилизации. В зависимости от производителя автомобиля и возможностей ее называют ASR, ESP, DSC, VDC или как-то еще.

В основе лежит тот же принцип — система анализирует разницу в скоростях вращения колес, но не только. Блок управления системой также анализирует угол поворота руля, положение педалей газа и тормоза, поперечное ускорение и другие параметры. На основе этих данных одно или несколько колес могут притормозить благодаря клапанам в блоке ABS. Это поможет стабилизировать автомобиль и выйти из заноса.

Как пользоваться ABS и быть готовым к тому, что она сработает

Система не требует от водителя каких-то особых навыков. Он просто оценивает дорожную ситуацию и нажимает на педаль. Тем не менее ABS может испугать неопытного водителя: когда система работает на педали тормоза, будет сильная вибрация. Это работают насос и клапаны, которые регулируют давление в разных частях тормозной системы.

Автомобилем, у которого сработала ABS, управлять сложнее. Реакции на поворот руля очень замедленны и менее точны. Водителю нужно понимать, что при торможении с ABS рулить нужно с опережением. Если рядом нет других автомобилей или препятствий — поверните руль сильнее, чем при обычной езде.

Если ваш опыт вождения скромный, то лучше познакомиться с ABS заранее. Для этого подойдет пустая парковка или площадка с асфальтовым покрытием — эксперименты с ABS на неровных грунтовых дорогах и площадках не дадут нужного опыта. Выполните несколько экстренных торможений — резко нажимайте педаль тормоза до упора. Начните с торможения с 30 км/ч, потом увеличьте скорость. Помните о безопасности и ПДД.

/guide/vse-zaplatyat/

Почему попытки избежать штрафа за нарушение ПДД не работают

Когда экстренное торможение по прямой будет уже понятным, попробуйте тормозить с ABS и маневрировать. Желательно повторить эти упражнения в разных погодных условиях: на сухом асфальте, на мокром и зимой, на снежном и ледяном покрытиях. Это не сделает вас профессиональным водителем, но даст понимание, как ведет себя автомобиль при резком торможении и чего ждать от системы ABS. Однажды эти знания могут спасти как минимум бампер.

Запомнить

1. Не стоит пугаться, если при экстренном торможении летом или обычном торможении зимой педаль тормоза вибрирует: это работает система ABS.
2. При экстренном торможении автомобиль с системой ABS сохраняет управляемость. Но реакция на поворот руля более долгая. Автомобиль без ABS не сможет повернуть, если колеса будут заблокированы.
3. Познакомиться с работой системы ABS лучше на пустой стоянке или за городом. Потренируйтесь экстренно тормозить: ни вам, ни автомобилю это не повредит.
4. ABS — часть тормозной системы. В современных автомобилях сигналы датчиков ABS используют системы стабилизации и курсовой устойчивости. Если загорелась контрольная лампа ABS, продолжайте движение аккуратно и как можно быстрее запишитесь на диагностику.

AUTO.RIA – АБС — антиблокировочная система (ABS): что это, значение, принцип работы

ABS — это антиблокировочная система, позволяющая избежать блокировки колес во время торможения. Если при этом какое-либо из колес начнут скользить по дороге либо заблокируются, АБС уменьшит давление в определенной тормозной магистрали, после чего колесо начнет вращаться. У автомобилей, оснащенных ею, есть преимущество — возможность маневрирования, что позволяет избежать столкновения с какой-либо преградой, возникшей на пути торможения.

Почему ее наличие так необходимо для автомобиля?

На транспортном средстве, лишенном антиблокировочной системы тормозов, колеса блокируются, в результате чего какого-либо воздействия на траекторию движения оказать будет невозможно.

Главной функцией ABS является обеспечение равномерного, а также безопасного торможения на дорогах с неоднородным покрытием, например, при движении одной стороны авто по чистому асфальту, а другой — по обледеневшей обочине. Не оснащенный системой автомобиль попросту занесет.

Многие автовладельцы недовольны меньшей эффективностью торможения на дорогах с рыхлым покрытием или же при использовании шипованных шин. И в первом, и во втором случае колеса не зарываются в покрытие, создавая дополнительный эффект торможения, а прокручиваются, что удлиняет тормозной путь.

Кто изобрел anti-lock braking system?

В 1936 г. немецкая компания Bosch запатентовала, однако не реализовала, технологию, предотвращающую блокировку колес при торможении. Проблема возникла в отсутствии электроники, позволяющей реагировать на блокировку в течение долей секунд. Ситуация изменилась в 1969 г., когда Ford предоставил пробные работающие образцы, но они функционировали лишь с задними колесами. Работа с передними колесами стала доступной в 1971 г., когда ею стала оборудоваться продукция Chrysler, но настоящую популярность ABS обрела после 1985 г., когда концерн Ford выпустил в свет Scorpio, где она находилась в базовой комплектации. Заключительным же модификациям система подверглась в 1978 г., когда Bosch и Mercedes выпустили свою версию АБС, которая используется до сих пор.

Основные элементы АБС

• компенсационный бачок;
• вакуумный тормозной усилитель;
• датчик положения тормозной педали;
• датчик давления в тормозной системе;
• блок управления;
• насос обратной подачи;
• аккумулятор давления;
• демпфирующая камера;
• впускной клапан левого переднего механизма торможения;
• выпускной клапан привода левого переднего механизма торможения;
• впускной клапан привода правого заднего механизма торможения;
• выпускной клапан привода правого заднего механизма торможения;
• впускной клапан привода правого переднего механизма торможения;
• выпускной клапан привода правого переднего механизма торможения;
• впускной клапан привода левого заднего механизма торможения;
• выпускной клапан привода левого заднего механизма торможения;
• передний левый тормозной цилиндр;
• датчик частоты вращения левого переднего колеса;
• правый передний тормозной цилиндр;
• датчик частоты вращения правого переднего колеса;
• задний левый тормозной цилиндр;
• датчик частоты вращения левого заднего колеса;
• задний правый тормозной цилиндр;
• датчик частоты вращения правого заднего колеса.

Принцип работы антиблокировочной системы тормозов

Функционирование системы происходит в цикличном режиме, который включает в себя удержание давления, его сброс и дальнейшее увеличение.

Электрические сигналы, подаваемые скоростными датчиками, позволяют ABS сравнивать значение скорости колес. Вероятность блокирования какого-либо из колес провоцирует закрытие системой впускного клапана наряду с выпускным, результатом чего становится удержание давления в колесном тормозном цилиндре. Если же торможение продолжается, то происходит открытие определенного выпускного клапана, сброс давления и увеличение скорости вращения. В случае необходимости подключается насос обратной подачи.

Превышение допустимого значения угловой скорости колеса приводит к открытию впускного клапана и закрытию выпускного, в результате чего давление увеличивается. Цикл повторяется до тех пор, пока торможение либо блокировка не прекратятся.

Распространенные неисправности ABS

В системе АБС, как и в любой другой, могут возникнуть неисправности, к наиболее распространенным из которых относятся:

Выход из строя предохранителей. Проверяется визуально, но перед его заменой рекомендуется установить причину срабатывания.

Обрыв проводов «массы» и повреждение датчиков. Датчики могут иметь механические повреждения, неисправную подводящую проводку. Кроме того, данные могут искажаться при нарушениях работы тормозной системы.

Загрязнение секторного диска системы. В этом случае грязь, попавшая с глубоких луж, например, покрывает собой диск, что влечет за собой сбои в работе ABS.

Несмотря на распространенное мнение, что антиблокировочная система тормозов создает лишь иллюзию безопасности, ее использование способно уберечь от нежелательных последствий, особенно при экстренном торможении. В любой ситуации стоит помнить, что главным за рулем остается водитель, невзирая на все современные устройства, которыми оборудован его автомобиль.

Другие автотермины

1. АБС — антиблокировочная система (ABS)
2. автомобиль
3. аквапланирование
4. аккумуляторная батарея
5. акселератор
6. акт о страховом случае
7. амортизатор
8. ареометр

наверх

Четыре причины, по которым горит индикатор ABS

Blog Home — Предыдущий пост | Следующее сообщение

Что такое антиблокировочная тормозная система?

Антиблокировочная тормозная система (ABS) — это система, предназначенная для предотвращения «блокировки» тормозов или приложения к тормозам такого сильного давления, при котором ось и сами колеса полностью перестают вращаться. Когда ваши колеса перестают вращаться, но автомобиль по-прежнему движется слишком быстро, вы начинаете скользить, а из-за заноса вы теряете полный контроль над автомобилем, что является опасной перспективой при движении на высокой скорости.

Вопреки распространенному мнению, антиблокировочная тормозная система на самом деле не останавливает ваш автомобиль быстрее, чем традиционная тормозная система — на самом деле, она немного увеличивает расстояние. Тем не менее, это позволяет вам контролировать свой автомобиль, предоставляя вам возможность избежать аварии и серьезных травм. Точно так же это увеличивает срок службы ваших шин, тормозных колодок, тормозных суппортов, колес и почти всего остального в вашем автомобиле, на что может повлиять торможение.

Четыре причины, по которым может загореться индикатор антиблокировочной системы тормозов

Индикатор ABS на приборной панели указывает на то, что с вашей системой что-то не так, и вам необходимо проверить ее. Четыре распространенные причины, по которым обычно загорается этот индикатор, включают неисправный модуль ABS, низкий уровень жидкости в бачке, неисправные датчики скорости вращения колеса или отключение системы.

Неисправный модуль ABS
На самом деле у вашей ABS есть общие важные компоненты с другой системой вашего автомобиля: системой контроля тяги. Противобуксовочная система — это система, предназначенная для плавного движения всех четырех колес по земле. Если он обнаружит, что одно колесо начинает вращаться неравномерно, он отключит питание вашего двигателя, пока он снова не установит стабильное сцепление с дорогой. Это сделано для того, чтобы вы не вышли из-под контроля из-за случайного приложения слишком большого усилия. Однако, поскольку и ваша ABS, и система контроля тяги имеют общий модуль управления и систему самодиагностики, иногда они могут мешать друг другу. Иногда проблема с индикатором контроля тяги может привести к тому, что индикатор ABS также загорится, но в других случаях проблема связана с вашей системой ABS. Вам необходимо провести профессиональную диагностику вашего автомобиля, чтобы точно понять, что происходит.

Низкий уровень жидкости в бачке
Ваша тормозная система является гидравлической , что означает, что она использует силу цилиндра, дающего жидкость, чтобы закрыть тормозные колодки и остановить автомобиль. Это означает, что вам нужен постоянный уровень жидкости в тормозной системе. Однако, если есть медленная утечка или жидкость может испариться, количество жидкости упадет, и ваши тормоза не смогут работать должным образом. Ваш компьютер обычно может обнаружить это с помощью датчиков и включит индикатор ABS, если обнаружит его.

Датчики скорости вращения колес
Датчики скорости вращения колес — это часть оборудования, сообщающая вашему компьютеру, насколько быстро каждое колесо вращается независимо друг от друга. Если компьютер обнаруживает аномалию в этих скоростях, то ваша система контроля тяги вносит коррективы или переключает мощность на разные колеса, чтобы компенсировать это. Однако, если датчик скорости загрязнен или перестает работать, он не может точно передать эту информацию. Вместо того, чтобы вносить множество корректировок, он обычно отключает ваши системы ABS и / или контроля тяги, пока вы либо не перезапустите свой автомобиль, либо проблема не будет решена.

Ваша система выключена
Это может стать неожиданностью, но на самом деле у вас может быть возможность включать и выключать антипробуксовочную систему или АБС. Когда вы выключаете систему, обычно загорается индикатор на приборной панели, чтобы предупредить вас о том, что эта важная функция безопасности не работает. Если горит только контроль тяги или лампочка ABS, то есть большая вероятность, что ваша система случайно отключилась. Проверьте, не наткнулись ли вы случайно на переключатель, и обратитесь к руководству пользователя, если вы не уверены, где он находится.

Проблема с АБС?

Если у вас возникла проблема с АБС, опытные специалисты по ремонту автомобилей компании Christian Brothers Automotive помогут ее решить! Мы обслуживаем все типы тормозов на всех типах транспортных средств, от стандартных антиблокировочных тормозов до высокопроизводительных моделей спортивных автомобилей и больших систем в большегрузных транспортных средствах. Когда загорается индикатор ABS, мы являемся командой, которой вы можете доверять, чтобы точно диагностировать вашу проблему и устранить ее с помощью высококачественных деталей и труда, поддерживаемого сертифицированными техническими специалистами!

Если вам требуется техническое обслуживание или ремонт тормозной системы, позвоните в местное отделение компании Christian Brothers Automotive.

Категории:

• Тормоза
• Общие советы

Что такое антиблокировочная тормозная система (ABS)?

Большинство, но не все автомобили, выпущенные за последние 20 лет, оснащены довольно сложными функциями безопасности. Производители автомобилей участвовали в гонке за создание самого безопасного автомобиля на рынке, что привело к появлению ошеломляющего количества подушек безопасности, датчиков и систем оповещения.

(Pixabay / KriszM)

В общем, ABS предотвращает блокировку тормозов, когда они находятся под большой нагрузкой. Они также предотвращают серьезные автомобильные аварии. Система особенно полезна, когда водитель больше не имеет полного контроля над автомобилем.

Как это работает?

По сути, ABS — это система, которая регулирует тормозное давление при аварийной остановке, чтобы предотвратить блокировку колес. Это позволяет водителю сохранять контроль над рулевым колесом и максимально быстро останавливать автомобиль. При срабатывании ABS водитель почувствует пульсацию педали тормоза и услышит щелчок.

Работает на высоких скоростях. ABS по-прежнему работает на очень высоких скоростях и обеспечивает наиболее эффективное торможение автомобиля. При включении система позволяет управлять автомобилем, даже если он уже тормозит. Это дает вам максимальный контроль, когда вы сталкиваетесь с чрезвычайной ситуацией.

Предотвращает занос. АБС также препятствует дальнейшему заносу автомобиля во время торможения водителем. С ABS вы по-прежнему можете маневрировать рулем и не задеть кого-то или что-то.

Обеспечивает лучший контроль тяги. ABS также служит эффективным регулятором тяги. Часто в экстремальных погодных условиях, таких как снег или проливной ливень, колеса плохо цепляются за дорогу. ABS дает автомобилю и водителю больше тяги для безопасного вождения.

Это может помочь предотвратить столкновения. Некоторые системы оснащены интеллектуальными функциями автоматического самоторможения, управляемыми программным обеспечением и радаром.
