Система охлаждения

Хорошо видно: уровень охлаждающей жидкости в прозрачном компенсационном бачке рядом с правой амортизацион-ной стойкой.

Если вы часто доливаете небольшие объемы воды, то проверьте систему на герметичность и ближе к осени добавьте антифриза.

В нормальных рабочих условиях всегда пребывает система охлаждения Mondeo, то есть в здоровом температурном диапазоне. Охлаждение представляет собой союз нескольких агрегатов: теплообменник (радиатор), водяной насос, вентилятор системы охлаждения, термостат, расширительный бачок, трубопроводы охлаждающей жидкости и шланги являются лишь статистами для охлаждающей жидкости, которая выполняет свою работу в блоке цилиндров и головке цилиндров под постоянным давлением в филигранной сети из строго пропорциональных водяных каналов, так называемой водяной рубашки. Сохраненная в водяной рубашке избыточная тепловая энергия от сгорания отводится теплообменником в атмосферу.

По каким потайным путям охлаждающая жидкость циркулирует в Mondeo, зависит, разумеется, от температуры двигателя и текущих условий использования.

При холодном двигателе – малый круг циркуляции охлаждающей жидкости

После каждого пуска холодного двигателя охлаждающая жидкость вначале пульсирует по малому кругу, он ограничивается водяной рубашкой и радиатором отопителя. На этом этапе работающий в новом Mondeo от электричества термостат задерживает движение потока к радиатору до тех пор, пока двигатель не достигнет своей рабочей температуры.

Это важная причина. Так как циркулирующий объем жидкости в малом контуре циркуляции меньше – двигатель таким образом раньше достигает нужной температуры и выбрасывает меньше отработавшего газа. Как только охлаждающая жидкость достигла своей рабочей температуры, термостат открывается и нагретая охлаждающая жидкость дозированно проходит сверху вниз через теплообменник.

На этом пути через радиатор ее обдувает встречный ветер, проходящий мимо сегментов радиатора, и отнимает избыточную тепловую энергию.

Координируемое термостатом взаимодействие элементов воздух и вода защищает двигатель от одновременно холодного шока и горячего коллапса.

При прогретом двигателе – большой круг циркуляции охлаждающей жидкости

При нормальной рабочей температуре охлаждающая жидкость в Mondeo курсирует из правого бачка радиатора (относительно направления движения) к водяному насосу. Оттуда она попадает в блок цилиндров и головку блока цилиндров двигателя: через открытый термостат течет основная часть жидкости обратно в левый бачок радиатора, остаток делает пока обход через теплообменник. Стекающая снизу в радиаторе жидкость автоматически создает сверху место для втекающей нагретой жидкости – кругооборот жидкости замыкается. Если температура охлаждающей жидкости во время движения понижается ниже заданной рабочей температуры, термостат закрывается до того момента, пока она вновь не нагреется.

Хозяйство системы циркуляции: компоненты системы охлаждения двигателя в гидравлическом контакте

Постоянно находится под давлением – система охлаждения

При работающем двигателе система охлаждения постоянно находится под определенным избыточным давлением. Благодаря этому повышается точка кипения охлаждающей жидкости со 100 С до примерно 120 С. Высокие температуры двигателя снижают расход топлива и эмиссию отработанного газа. Если при нагретом двигателе давление в системе охлаждения – в зависимости от версии двигателя – превысит 0,85 – 1,2 бар, то редукционный клапан на запорной крышке компенсационного бачка закрывается и избыточное давление в системе охлаждения уходит в атмосферу. Возникающий при этом в системе вакуум сразу уравновешивает клапан в запорной крышке.

Как только он открывается, наружный воздух попадает в бачок и происходит выравнивание давления. В частности, при городских поездках или движении транспорта в режиме Stop-and-go часто встречного ветра можно не встретить, а двигатель нужно достаточно охлаждать и предохранять от вызываемых перегревом дефектов. Для такого специального случая все Mondeo обладают расположенным непосредственно позади радиатора и приводимым электроприводом вентилятором. Этот небольшой ветровой силовой агрегат активизирует термовыключатель при температуре около 120 С. вентилятор автоматически отключается снова, когда достигается нормальная рабочая температура.

Понизить давление: система охлаждения проверяется с помощью механического насоса. 2 Для этого в радиаторе или ресивере на примерно 5 минут устанавливается давление ниже на около 1,6 бар. Системное давление должно понизиться на примерно 0,2 бар, в противном случае нужно искать утечку и устранить. 1 Запорная крышка компенсационного бачка.

Постоянное наблюдение за температурой двигателя

Если при максимально высокой нагрузке, например, езде с прицепом, или из-за других неполадок температура двигателя постоянно превышается, то от капитальных повреждений двигателя Mondeo защитит установленная в блоке управления приводами (РСМ) программа от перегревания. На 1 этапе программа дает указания только указателю температурного индикатора установиться в красном диапазоне шкалы.

Если вы игнорируете данный сигнал и температура продолжает повышаться, на приборной панели загорается сигнальная лампочка выход из строя привода. В этом случае позвольте двигателю обязательно немного отдохнуть, он должен охладиться и затем необходимо ехать на станцию Ford. В этот промежуточный период блок управления не работает, однако он записал код неисправности, который может быть считан на станции программой диагностирования. Если все-таки проигнорировать как показание индикатора и загорание сигнальной лампочки или нечаянно не заметить, в действие вступает 2-й этап программы: РСМ деактивирует два цилиндра и ограничивает частоту вращения двигателя. Одновременно сигнализатор на приборной панели теперь будет предупреждать перед последующими повреждениями двигателя.

Чтобы освободить на этой критической фазе двигатель, оба мертвых цилиндра в это время всасывают чистый воздух. Чтобы по возможности равномерно понижать уровень температуры, цилиндры попеременно отдыхают. Если вы проигнорировали этап 2, то этап 3 оставляет вам точно 30 секунд времени, чтобы за это время остановить ваш горячий Mondeo на обочине дороги. И чтобы избежать крупных неприятностей в двигателе, система РСМ затем просто отключает двигатель.

Детали системы охлаждения

Базовая конструкция системы охлаждения:

Подгоняет охлаждающую жидкость: водяной насос (центробежный насос).

Водяной насос: во всех двигателях Mondeo центробежные насосы предназначены для ускорения движения охлаждающей жидкости в системе охлаждения.

Он занимает свое рабочее место в четырехцилиндровом Mondeo на правой передней стороне двигателя, в V6 на левом ряде цилиндров сбоку шестого цилиндра.

Радиатор: состоит из расположенных с обеих сторон пластиковых бачков с водой. Оба бачка соединяются между собой посредством множества тонкостенных алюминиевых трубочек. С трубочками контактируют сложенные гармошкой тонкие алюминиевые полоски: они многократно увеличивают поверхность радиатора и отводят избыточное тепло навстречу встречному ветру. Радиатор Mondeo крепится к верхней и нижней поперечине.

Термостат:

предназначен для регулирования температуры воды в двигателе и удержания ее на постоянном уровне. Большинство термостатов, в зависимости от версии двигателя, открываются в диапазоне между 99–102 С. Для уже подержанных термостатов допуск составляет +/– 3 С. Термостаты состоят из одного замкнутого, заполненного специальным воском термоэлемента (цилиндра), прижимной пружины и тарелки клапана. По мере того как охлаждающая жидкость нагревается, воск в термоэлементе расширяется и приподнимает, противодействуя усилию пружины, тарелку клапана со своего места. Только при рабочей температуре клапан полностью открыт. Когда вода охладится, пружина давит по направлению к тарелке клапана и соответственно запирает прохождение потока. В автомобилях Ford теперь впервые регулирует температуру двигателя нагреваемый электричеством термостат. Его работа зависит от информации, которую передают датчик охлаждающего средства (ЕСТ), датчики температуры всасывающего воздуха и текущей нагрузки (ТМАР), а также от датчика скорости движения автомобиля (VS/OS).
Это трио находится под непосредственным присмотром бортового компьютера (РСМ), который обрабатывает сигналы с учетом параметрических диаграмм и передает их на регулятор охлаждающей жидкости. Термостат не находится под напряжением в тех диапазонах, в которых уровень температуры 98 С не вызывает никаких последствий. Во всех остальных случаях, при наличии повышенных температур –например, при полной нагрузке – когда возможно появление дефектов двигателя, наполнитель термостата находится под током и термостатом уже жонглирует высокий температурный уровень.

В течение нескольких секунд увеличивается далее доступ к большому кругу циркуляции охлаждающего средства, и за счет этого температура двигателя понижается примерно до 80 С.

Компенсационный бачок: автоматически дополняет объем циркулирующей охлаждающей жидкости в системе охлаждения. Избыточное давление в системе понижается за счет редукционного клапана, размещенного в запорной крышке бачка. Вакуум выравнивает второй клапан в запорной крышке. Прозрачный пластиковый бачок располагается в моторном отсеке справа относительно направления движения.

Вентилятор системы охлаждения: все двигатели Mondeo оснащены электрически приводимым вентилятором. Этот вентилятор также часто называют вентиля радиатора.

Ремонт ГАЗ 3110 (Волга) : Система охлаждения

  1. Руководства по ремонту
  2. Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
  3. Система охлаждения

2.4.1 Система охлаждения

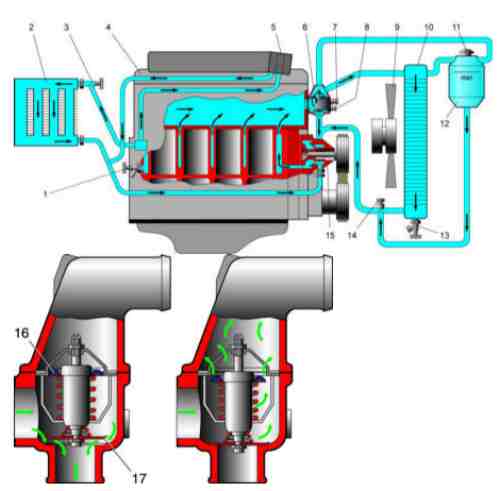

Система охлаждения жидкостная закрытая с принудительной циркуляцией жидкости. Система охлаждения состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка и соединительных шлангов и трубок. К системе охлаждения также подсоединен радиатор отопителя. Д…

2.4.2. Радиатор
(Категория). Список материалов смотрите внутри…

2.4.3. Замена термостата
(Категория). Список материалов смотрите внутри…

2.4.4. Водяной насос
(Категория). Список материалов смотрите внутри…

2.4.5 Замена охлаждающей жидкости
ПОРЯДОК ВЫПОЛНЕНИЯ 1. При замене охлаждающей жидкости кран отопителя должен быть открыт. 2. Поставить под двигатель и радиатор емкости для сбора отработавшей жидкости. 3. Надеть на сливной краник радиатора шланг для слива жидкости. 4. Открыть сливной краник радиатора…
