Замена руля на автомобилях ваз 2101, 2102, 2103, 2104, 2105, 2106, 2107 (классике): как снять и установить

Снятие и замена рулевого колеса на классических моделях Жигулей ВАЗ 2101–07 — одна из простейших операций. Для её выполнения потребуется минимальный набор инструментов и тёплые гаражные условия, когда работы ведутся в зимний период. В этом случае посещение станции техобслуживания — необоснованная трата денег. Чтобы самостоятельно демонтировать либо поменять руль, надо лишь изучить нехитрый порядок работ и запомнить несколько важных моментов.

Содержание

  • 1 Инструкция по снятию рулевого колеса

    • 1.1 Порядок разборки

    • 1.2 Фото снятия баранки

    • 1.3 Процесс разборки на видео

    • 1.4 Какой руль поставить на «классику» ВАЗ?

    • 1.5 Указания по установке

    • 1.6 Видео обратной сборки

  • 2 Инсталляция спортивного руля без переходника на ВАЗ 2104—07

  • 3 Видео по установке руля Sparco на «четвёрку»

Инструкция по снятию рулевого колеса

Демонтаж руля ВАЗовской классики необходим в следующих ситуациях:

  • для ремонта кнопки звукового сигнала или рулевого механизма;
  • для выравнивания поперечной планки после процедуры развала — схождения передних колёс;
  • с целью замены штатного руля на другой, более удобный либо спортивный.

Тонкий и неудобный руль ВАЗ 2101—02

Справка. На классических моделях производителем устанавливались 3 разновидности баранок – «двухспицевая» с тонкой планкой (ВАЗ 2101—02), такая же с утолщённой поперечиной (ВАЗ 2103, 06) и «четырёхспицевая» с массивной центральной частью (ВАЗ 2104,05, 07).

На шестёрке баранка симпатичнее, но столь же неудобная

Все перечисленные элементы снимаются одинаково легко, хотя есть мелкие различия в технологии разборки, которая производится с помощью такого комплекта инструментов:

  • 2 типа отвёрток — плоская и под крестообразный шлиц;
  • головка под гайку 24 мм, удлиняющая проставка и вороток;
  • ветошь.

Самый удобный руль ставился на четвёртую, пятую и седьмую модель ВАЗ

Также припасите для нанесения на шлицевую часть вала немного густой смазки типа «Солидол».

Порядок разборки

Снятие баранки на любой классической модели ВАЗ выполняется в такой последовательности:

  1. Поставьте автомобиль в гараж либо на ровную площадку таким образом, чтобы передние колёса встали максимально ровно. Зафиксируйте машину стояночным тормозом.
  2. Отключите аккумуляторную батарею от бортовой сети, сняв «минусовую» клемму. В процессе разборки вы наверняка несколько раз заденете клаксон, который при наличии напряжения будет гудеть.
  3. Сядьте на место водителя. В моделях ВАЗ 2101—02 аккуратно демонтируйте тонкую накладку рулевой планки, поддев её плоской отвёрткой. Аналогично вытаскивается мягкая вставка из руля ВАЗ 2104—07. Только у «четвёрки», «пятёрки» и «семёрки» эта накладка находится по центру (на ней выбит логотип АвтоВАЗ). В третьей и шестой модели декоративную накладку держат 2 винта, чьи головки утоплены в отверстиях с обратной стороны планки.
  4. В открывшееся отверстие вставьте головку на 24 мм с воротком. Придерживая баранку, ослабьте и открутите гайку. Не свинчивайте её до конца.
  5. Возьмитесь за руль двумя руками и резким движением дёрните на себя. Если деталь не соскакивает со шлицов, постучите по ней с обратной стороны ладонями и таким способом сбейте рулевое колесо.
  6. Отверните гайку до конца и снимите руль.

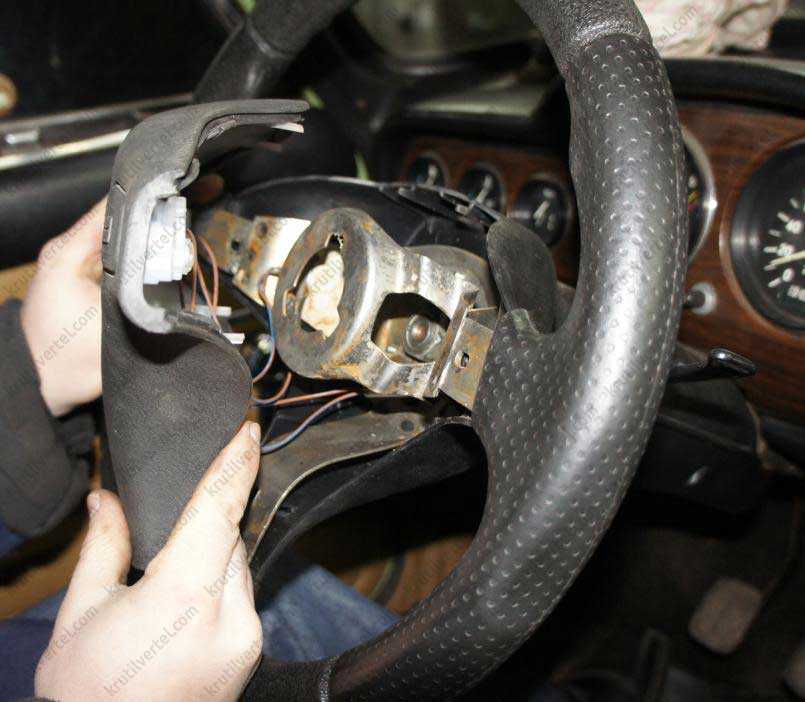

Снятие декоративной накладки на четвёртой модели

Примечание. Гайку, удерживающую баранку, нельзя откручивать до конца в целях безопасности. Когда вы станете дёргать незакреплённый руль, то можете травмировать себе голову, если он резко соскочит. Гайка не даст элементу полностью слететь с вала.

Если накладку ВАЗ 2104 открутить сзади, то она снимется целиком

Добраться до гайки «четырёхспицевого» руля ВАЗ 2107 можно и другим способом, открутив 2 винта с обратной стороны колеса. Тогда снимется вся сигнальная кнопка из пластика, снабжённая пружинами. После демонтажа возьмите ветошь и тщательно протрите шлицы вала от старой смазки, успевшей местами затвердеть. Теперь можно приступать к ремонту или установке нового рулевого колеса.

На копейке клавиша сигнала легко снимается рукой

Совет. Если вы снимаете деталь для проведения ремонта и планируете поставить её обратно, то перед демонтажем рекомендуется нанести маркером метки на торец вала и ступицу руля. Это поможет вам сразу установить элемент в правильное положение при сборке.

На шестёрке для снятия накладки нужно выкрутить 2 винта с другой стороны руля

Фото снятия баранки

Метки, по которым устанавливать руль обратно будет удобнее
Руль сдёргивается с вала одним резким движением
Гайку крепления не выкручивайте до конца

Процесс разборки на видео

Какой руль поставить на «классику» ВАЗ?

Надо признать, что баранки, устанавливаемые на первые модификации Жигулей, оставляют желать лучшего в плане удобства и эстетики. Из всей линейки классических моделей только на «четвёрке», «пятёрке» и «семёрке» стоял симпатичный руль с удобным хватом для рук. Соответственно, владельцы «копеек» и «шестёрок» стремились приобрести и поставить себе такой же.

Симпатичный заводской руль Лада Калина

На данный момент появились другие варианты замены рулевого колеса на «классике»:

  • баранки от переднеприводных ВАЗов более поздних лет выпуска — ВАЗ 2115, Калины, Приоры.
  • разнообразные рули китайского производства;
  • тюнинговые спортивные рули от известных брендов — Sparco, Momo и так далее.

Так смотрится спортивный руль на ВАЗ 2106

Примечание. Тюнинговые и спортивные баранки, имеющиеся в продаже, являются универсальными. То есть, они ставятся на разные машины с помощью переходника, рассчитанного на ту или иную модель авто.

Категорически не рекомендуется устанавливать на заднеприводные Жигули дешёвые изделия непонятных китайских брендов. Дело в том, что в первых ВАЗах передние колёса поворачиваются посредством червячного механизма, а не рейки, как на новых автомобилях. Поскольку гидроусилителя там тоже нет, нередко случаются ситуации, требующие от водителя большего нажима на руль. Установив некачественное изделие, вы рискуете в один далеко не прекрасный момент оказаться с баранкой в руках и разбитой машиной — в лучшем случае.

Переходник для монтажа спортивного руля

Отсюда вывод: помимо удобства и эргономики, рулевое колесо должно отвечать требованиям безопасности. К таковым относятся заводские детали от АвтоВАЗа, протестированные должным образом, и рули от известных европейских брендов.

Совет. Не торопитесь покупать изделия меньшего диаметра, у которых сама баранка не вынесена вперёд относительно центральной части. Во-первых, подобные рули не всем удобны, а во-вторых, вы с непривычки станете задевать руками подрулевые переключатели на поворотах. Если на автомобиле кого-то из знакомых уже стоит маленькая баранка, протестируйте её и убедитесь, что она будет для вас удобна.

Спортивный руль Sparco с выносом вперёд

Указания по установке

Первым делом перед сборкой смажьте шлицы вала солидолом, после чего действуйте в обратном порядке:

  1. Наденьте рулевое колесо на шлицы, совместив нанесённые ранее метки. Если стоит задача выровнять положение планки либо установить новое изделие, постарайтесь насадить его максимально ровно.
  2. Вложите гайку внутрь головки, наденьте её на резьбу с помощью удлинителя и закрутите.
  3. Удерживая руль, затяните гайку ключом.
  4. Присоедините аккумулятор и попробуйте проехать на машине 50—100 м по дороге, свободной от движения. Так вы убедитесь, что выставили положение баранки верно. В противном случае снова открутите гайку и переставьте элемент на 1 зубец вправо или влево.
  5. Установите на место верхнюю накладку.

Положение баранки можно зафиксировать с помощью линейки

При инсталляции спортивной баранки используйте переходник для автомобилей ВАЗ 2101—07, представляющий собой цилиндр с отверстиями под болты (идут в комплекте) и шлицевой частью по центру. Ставится он просто: прикрутите руль болтами к переходнику, а затем наденьте его на вал, как было рассказано выше.

Видео обратной сборки

Инсталляция спортивного руля без переходника на ВАЗ 2104—07

Если вас не слишком заботит облицовка рулевой колонки в салоне, то тюнинговое изделие от бренда Sparco, оснащённое быстросъёмным устройством, можно поставить на «четвёрку» без использования переходника. Суть способа — применить в качестве последнего центральную часть штатной баранки с широкой площадкой и шлицами, а всё остальное просто отрезать. Для работы вам потребуется:

  • дрель электрическая со сверлом 6,5 мм;
  • длинные болты М6 – 6 шт.;
  • молоток и керн;
  • болгарка с кругом по железу;
  • шестигранный ключ под размер болтов;
  • штангенциркуль, линейка.

Фланец быстросъёмного механизма хорошо садится на центральную часть штатного руля

Первым делом нужно вырезать болгаркой центральную часть штатного руля и аккуратно обработать края. Дальше порядок такой:

  1. Сняв размеры с быстросъёмного механизма, где выполнены 6 отверстий для крепления, разметьте под них отрезанную часть. Центральные отверстия обеих деталей должны совпадать.
  2. Подрежьте торцы отрезанного элемента, чтобы они не мешали плотному прилеганию нового руля.
  3. Просверлите отверстия, предварительно наметив их керном.
  4. Болтами прикрутите получившуюся деталь к механизму спортивной баранки.

На старом руле просверливаются отверстия под новый фланец

В результате шлицевая часть старого руля послужит креплением для нового. Дальше устанавливайте и настраивайте его в обычном порядке.

Спортивная баранка Sparco с сердцевиной от заводского руля

Видео по установке руля Sparco на «четвёрку»

Как вы могли убедиться, снятие рулевого колеса не представляет сложности. Даже неопытный автолюбитель справится с задачей в течение получаса, не больше. Проблемы могут возникнуть при монтаже руля, не подходящего по конструкции к автомобилю и переходнику. В подобных случаях нужно применять индивидуальный подход, чтобы найти правильное решение.
