Тахометр тх 193: Тахометр ТХ-193 — Статьи — Автокомплектация

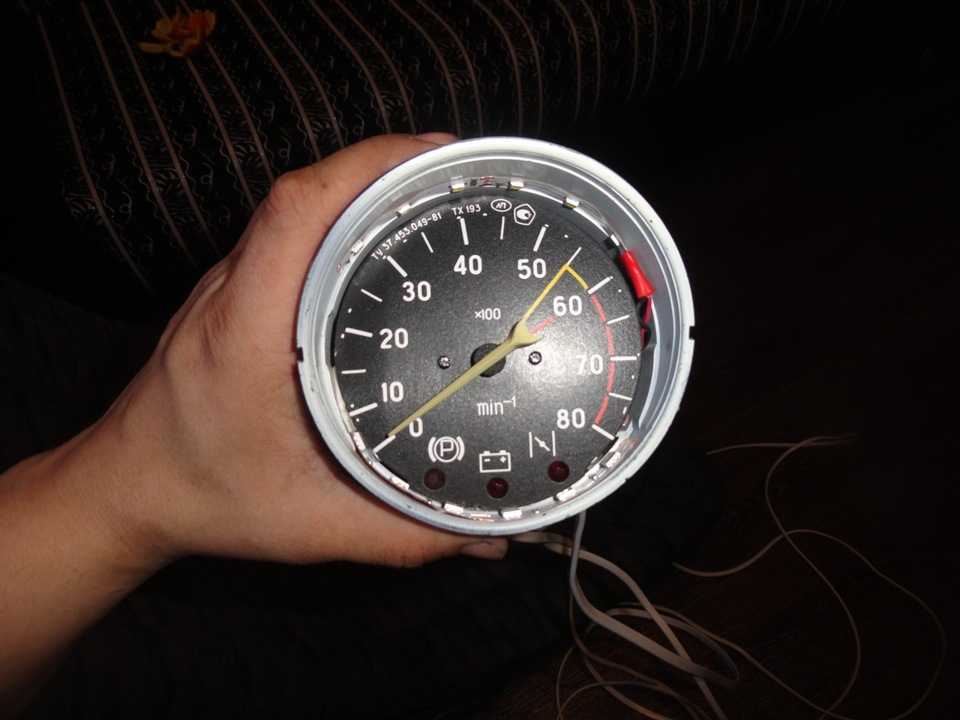

Тахометр типа
ТХ-193 установлен на щитке приборов и прикреплен к нему с
помощью двух скоб 40 и гаек 38. Тахометр имеет пластмассовый
корпус 20, к которому спереди металлическим хромированным
рантом 16 крепятся пластмассовые стеклодержатель 17 и ободок
15, а сзади тремя винтами прикреплен корпус 37
миллиамперметра. Электронная часть тахометра смонтирована на
плате 36 из фольгированного гетинакса. Шкала крепится к
корпусу миллиамперметра двумя винтами. На шкале цветными
линиями выделены зоны опасных оборотов коленчатого вала.
Предварительная зона опасных оборотов (5500-6000) выделена
линиями желтого цвета, а зона опасных оборотов (свыше 6000)
линиями красного цвета. ![]() Рис. 2. Принципиальная схема тахометра ТХ-193. Импульсы
напряжения в форме затухающей синусоиды (А) снимаются с конца
первичной обмотки катушки зажигания и подаются на вход
формирователя запускающих импульсов, который состоит из
звеньев R1-C1, R2-C2, VI и CЗ-C4. ![]() ![]() Подключение тахометра к подвесным моторам. Тахометр TX-193 отличается хорошей точностью, небольшими габаритами, малым весом, небольшим энергопотреблением и предназначен для работы в условиях повышенной тряски и вибрации. Кроме того, он несравненно дешевле любых имеющихся в продаже специальных тахометров для подвесных лодочных моторов как зарубежного, так и отечественного производства. Все эти качества делают TX-193 весьма привлекательным для измерения частоты вращения коленвала подвесных моторов. Наиболее просто эта задача решается для двухцилиндровых двухтактных подвесных моторов, комплектующихся электростартером и аккумулятором и имеющих одноканальную электронную систему зажигания с двухискровой катушкой зажигания. ![]() ![]() ![]() Рис. 3. Схема подключения тахометра ТХ-193 к двухцилиндровым двухтактным моторам с одноканальным электронным зажиганием и генераторной катушкой освещения. L1 — катушка электроснабжения мотора; D1 — D4 — выпрямитель; B1 — аккумуляторная батарея; S1 — выключатель; T1 — высоковольтная катушка зажигания мотора. Емкость применяемого аккумулятора
выбирается исходя из потребностей расходования электроэнергии
при неработающем моторе. Если не предполагается подолгу
пользоваться фарой или другим ярким освещением на стоянке, то
для питания приборов можно обойтись аккумулятором гораздо
меньшей емкости (а значит, меньшей стоимости и веса), чем для
запуска мотора электростартером. Стабилизатор состоит
из мостового выпрямителя V1…V4, шунтирующих тиристоров V5 и
V6, цепи задающего стабилизатора V7 и R2, диодов развязки V8,
V9 и конденсатора фильтра С1. Работает стабилизатор следующим
образом. Ток генератора, выпрямленный мостом, заряжает
конденсатор фильтра до тех пор, пока напряжение на нем не
превысит напряжения задающего стабилитрона V7. Как только это
произойдет, тиристоры откроются. Ключевой режим тиристоров
обеспечивается их свойством самостоятельно поддерживать
открытое состояние. Запирание тиристоров происходит в момент
смены полярности напряжения. Ценной особенностью его является
то, что напряжение на входе, выходе и всех элементах схемы не
превышает номинального (12 В). Разумеется, если
мотор уже оборудован выпрямителем, можно собрать фрагмент
схемы, исключив диоды V1…V4, и подключить его к штатному
выпрямителю. Поскольку регулирующие тиристоры включены
параллельно диодам выпрямителя, на малых оборотах двигателя
они никак не влияют на величину выходного напряжения.
Желательно измерить выходное напряжение в режиме оборотов
холостого хода, чтобы выяснить, будет ли оно вносить
дополнительную погрешность на конкретном экземпляре мотора. Если бы тахометр имел
легкоразборную конструкцию, то проще всего было бы
сдублировать входные цепи, как показано на рисунке. При этом
пришлось бы просверлить в задней стенке отверстие и вывести
дополнительный вход на винт или просто проводом наружу. Подключение тахометра
ТХ-193 к трёхцилиндровым моторам полностью аналогично
подключению к двухцилиндровым моторам с двухканальной системой
зажигания. |
