Установка маховика ваз 2106: Замена маховика на ВАЗ 2101-ВАЗ 2107

by admin

Замена маховика на ВАЗ 2101-ВАЗ 2107

8 лет назад

Просмотров: 4128 просмотров

Добро пожаловать!
Маховик двигателя – эта одна из самых важных деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика, или при его неправильной установки, автомобиль при трогании с места начинает «буксовать – это имеется в виду что при трогании с места или при езде, обороты у двигателя будут подскакивать а сама машина разгонятся при этом не будет, а лишь будет реветь». Поэтому маховик необходимо своевременно менять, так как езда на изношенном будет доставлять удовольствия а лишь принесёт дискомфорт.

Примечание!
Для замены вам необходимо будет запастись: Отвёрткой, а так же Г-образным торцевым ключом и по возможности возьмите ещё с собой динамометрический ключ!

Когда нужно заменять маховик?
Он подлежит замене при:

  • Сильном износе его поверхности трения.
  • А ещё при повреждения зубчатого венца который располагается на самом маховике. (О том где находится зубчатый венец, смотрите под буквой «А» в самом низу статьи, в рубрике «Для новичков»)

Как будет вести себя машина при изношенном маховике?

  • Как отмечалось уже ранее, первое что скорее всего будет, так это то что сцепление будет буксовать об изношенный маховик.
  • А так же скорее всего при трогании с места, автомобиль тронется, но это будет сопровождаться сильной вибрацией, которая вследствие чего будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки»)

2) Следом снимите с маховика кожух сцепления, совместно с нажимным и ведомым диском. (О том как это сделать, читайте в статье: «Замена сцепления на ВАЗ»)

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание!
Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт «Важно», внизу статьи)

Установка:


1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание!
Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно!
После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться.

Примечание!
Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ»)

После того как поршень будет установлен, новый маховик устанавливайте на своё место, строго вертикально меткой вверх и никак иначе!

Для новичков!

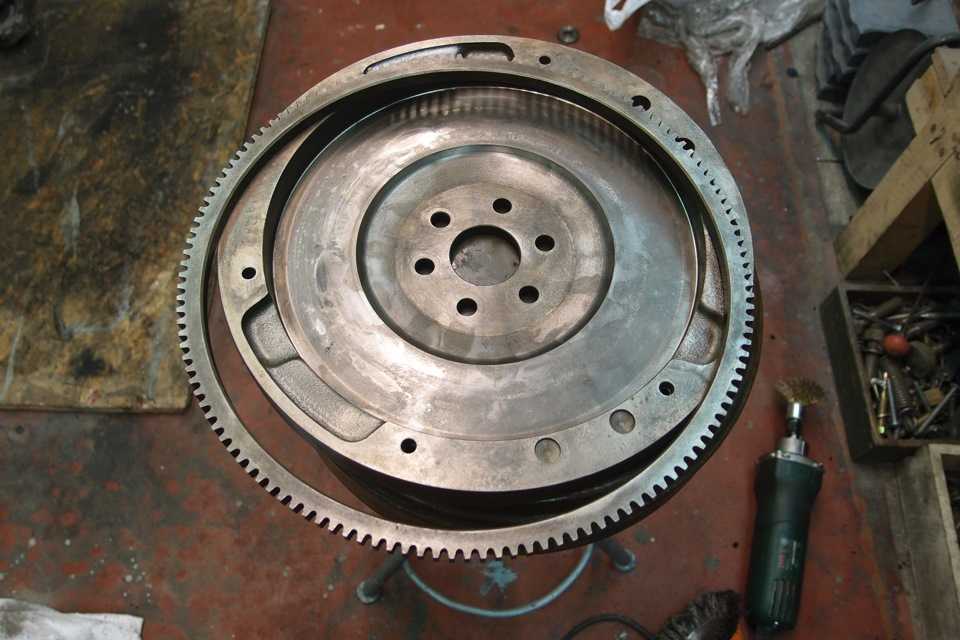

Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления?
Ответ: А – Поверхность трения маховика.
1 – Зубчатый венец.
2 – Болты крепления маховика.

Вам также может понравиться

Снятие и установка маховика на 2106

Содержание

  1. Маховик ВАЗ 2106. Снятие, установка и дефектовка.
  2. Замена маховика на ВАЗ 2101-ВАЗ 2107
  3. Как заменить маховик на ВАЗ 2101-ВАЗ 2107?
  4. Маховик — снятие и установка
  5. Маховик — снятие и установка
  6. Снятие
  7. Установка

Маховик с автомобиля ваз 2106 снимают для замены или ремонта при повреждении зубчатого венца или при повреждении или сильном износе поверхности трения.

Маховик установлен на заднем конце коленвала и закреплен на нем шестью болтами: 1 — зубчатый венец; 2 — болт крепления; а — поверхность трения.
Вам потребуются: отвертка, торцовый ключ «на 17», динамометрический ключ.
1. Снимите с автомобиля ваз 2106 коробку передач (см. раздел 5 «Трансмиссия автомобиля ВАЗ 2106»).

2. Снимите с маховика кожух сцепления с нажимным диском и ведомый диск сцепления(см. раздел 5 «Трансмиссия автомобиля ВАЗ 2106»).
3. Вверните болт в левое нижнее резьбовое отверстие крепления картера сцепления, зафиксируйте маховик от проворачивания, уперев отвертку в зубчатый венец и оперев ее на установленный болт и сошку рулевого механизма, и отверните шесть болтов крепления маховика.

4. Снимите опорную шайбу, придерживая маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик.
7. Поверхности маховика, сопрягаемые с коленвалом и ведомым диском сцепления, должны быть без царапин, задиров и совершенно плоскими. Если на рабочей поверхности 3 маховика под ведомый диск сцепления имеются царапины, проточите эту поверхность, снимая слой металла толщиной не более 1 мм. Затем проточите поверхность 2, выдержав размер (0,5+0,1) мм и обеспечивая параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности составляет 0,1 мм. После проточки установите маховик на оправку, центрируя его по посадочному отверстию с упором на поверхность 1, проверьте биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биений, превышающих 0,1 мм.

8. Установите на автомобиль ваз 2106 маховик и снятые узлы и детали в порядке, обратном снятию. Маховик может быть установлен на коленвал в двух противоположных положениях, определяемых расположением крепежных отверстий. Однако на заводе-изготовителе его балансируют в сборе с коленвалом, поэтому он должен быть установлен строго в первоначальное положение. Для правильной установки на маховике сделана метка а в виде конусной лунки, которая должна быть сориентирована при установке в ту же сторону, что и шатунная шейка четвертого (первого) цилиндра. Если после снятия маховика коленвал проворачивали, установите поршень четвертого цилиндра в положение ВМТ такта сжатия (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия»). и устанавливайте маховик на коленвал, повернув его меткой а вертикально вверх. Болты крепления маховика затягивайте равномерно крест-накрест крутящим моментом, приведенным в приложении 1.

«Моменты затяжки резьбовых соединений ВАЗ 2106»

источник

Добро пожаловать!
Маховик двигателя – эта одна из самых важных деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика, или при его неправильной установки, автомобиль при трогании с места начинает «буксовать – это имеется в виду что при трогании с места или при езде, обороты у двигателя будут подскакивать а сама машина разгонятся при этом не будет, а лишь будет реветь». Поэтому маховик необходимо своевременно менять, так как езда на изношенном будет доставлять удовольствия а лишь принесёт дискомфорт.

Примечание!
Для замены вам необходимо будет запастись: Отвёрткой, а так же Г-образным торцевым ключом и по возможности возьмите ещё с собой динамометрический ключ!

Когда нужно заменять маховик?
Он подлежит замене при:

  • Сильном износе его поверхности трения.
  • А ещё при повреждения зубчатого венца который располагается на самом маховике. (О том где находится зубчатый венец, смотрите под буквой «А» в самом низу статьи, в рубрике «Для новичков»)

Как будет вести себя машина при изношенном маховике?

  • Как отмечалось уже ранее, первое что скорее всего будет, так это то что сцепление будет буксовать об изношенный маховик.
  • А так же скорее всего при трогании с места, автомобиль тронется, но это будет сопровождаться сильной вибрацией, которая вследствие чего будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки»)

2) Следом снимите с маховика кожух сцепления, совместно с нажимным и ведомым диском. (О том как это сделать, читайте в статье: «Замена сцепления на ВАЗ»)

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание!
Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт «Важно», внизу статьи)

Установка:
1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание!
Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно!
После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться.

Примечание!
Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ»)

После того как поршень будет установлен, новый маховик устанавливайте на своё место, строго вертикально меткой вверх и никак иначе!

Для новичков!
Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления?
Ответ: А – Поверхность трения маховика.
1 – Зубчатый венец.
2 – Болты крепления маховика.

источник

Маховик снимаем для его замены, а также при замене заднего сальника коленчатого вала и разборке двигателя.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Снимаем корзину и ведомый диск сцепления (см. «Детали сцепления — снятие и установка»).

3. Вворачиваем болт крепления картера сцепления в резьбовое отверстие блока цилиндров.

4. Для удержания маховика от проворачивания опираемся о болт монтажной лопаткой, вставленной между зубьев венца маховика.

5. Торцовым ключом на 17 мм отворачиваем шесть болтов крепления маховика.

6. Снимаем опорную шайбу и маховик с коленчатого вала.

Маховик, установленный на новом автомобиле, балансируется при сборке вместе с коленчатым валом. Маховик может устанавливаться на коленчатый вал в двух положениях. Если маховик снимаем не для замены, то его следует установить в первоначальное положение. Для этого на маховике выполнена метка. При положениях поршней 1-го и 4-го цилиндров в BMT (верхней мертвой точке) метка должна располагаться на маховике вверху.

1. Устанавливаем маховик и равномерно, с диаметрально противоположных сторон, затягиваем болты его крепления к коленчатому валу моментом 60,1-87,4 Н·м.

2. Установка всех снятых деталей выполняется в обратной последовательности.

источник

Маховик снимаем для его замены, а также при замене заднего сальника коленчатого вала и разборке двигателя.

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Снимаем корзину и ведомый диск сцепления (см. «Детали сцепления — снятие и установка»).

3. Вворачиваем болт крепления картера сцепления в резьбовое отверстие блока цилиндров.

4. Для удержания маховика от проворачивания опираемся о болт монтажной лопаткой, вставленной между зубьев венца маховика.

5. Торцовым ключом на 17 мм отворачиваем шесть болтов крепления маховика.

6. Снимаем опорную шайбу и маховик с коленчатого вала.

Установка

Маховик, установленный на новом автомобиле, балансируется при сборке вместе с коленчатым валом. Маховик может устанавливаться на коленчатый вал в двух положениях. Если маховик снимаем не для замены, то его следует установить в первоначальное положение. Для этого на маховике выполнена метка. При положениях поршней 1-го и 4-го цилиндров в BMT (верхней мертвой точке) метка должна располагаться на маховике вверху.

1. Устанавливаем маховик и равномерно, с диаметрально противоположных сторон, затягиваем болты его крепления к коленчатому валу моментом 60,1-87,4 Н·м.

2. Установка всех снятых деталей выполняется в обратной последовательности.

источник
