Маховик двигателя – эта одна из самых важных деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика, или при его неправильной установки, автомобиль при трогании с места начинает «буксовать – это имеется в виду что при трогании с места или при езде, обороты у двигателя будут подскакивать а сама машина разгонятся при этом не будет, а лишь будет реветь». Поэтому маховик необходимо своевременно менять, так как езда на изношенном будет доставлять удовольствия а лишь принесёт дискомфорт.

Примечание!
Для замены вам необходимо будет запастись: Отвёрткой, а так же Г-образным торцевым ключом и по возможности возьмите ещё с собой динамометрический ключ!

Когда нужно заменять маховик?
Он подлежит замене при:

Сильном износе его поверхности трения.
А ещё при повреждения зубчатого венца который располагается на самом маховике. (О том где находится зубчатый венец, смотрите под буквой «А» в самом низу статьи, в рубрике «Для новичков»)

Как будет вести себя машина при изношенном маховике?

Как отмечалось уже ранее, первое что скорее всего будет, так это то что сцепление будет буксовать об изношенный маховик.
А так же скорее всего при трогании с места, автомобиль тронется, но это будет сопровождаться сильной вибрацией, которая вследствие чего будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки»)

2) Следом снимите с маховика кожух сцепления, совместно с нажимным и ведомым диском. (О том как это сделать, читайте в статье: «Замена сцепления на ВАЗ»)

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание!
Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт «Важно», внизу статьи)

Установка:

1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание!
Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно!
После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться.

Примечание!
Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ»)

После того как поршень будет установлен, новый маховик устанавливайте на своё место, строго вертикально меткой вверх и никак иначе!

Для новичков!

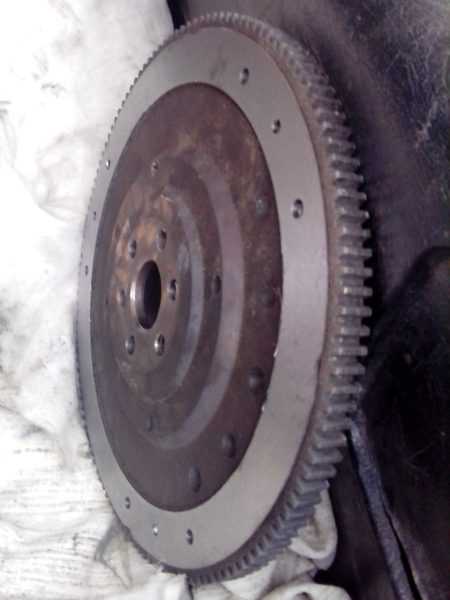

Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления?
Ответ: А – Поверхность трения маховика.
1 – Зубчатый венец.
2 – Болты крепления маховика.

Установка маховика ваз 2106. Рекомендации к замене маховика. Дефект маховика, снятие

Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.

Со временем значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно ухудшается. Обычно маховик не требует замены аж до 200-300 тысяч километров пробега машины и даже более, но если он начинает выходить из строя после 50 или 100 тысяч км., то тут нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые следует устранить). Сама процедура по замене маховика не сложная, но требует определённых затрат по времени, ведь из-за этой детали придётся сделать демонтаж коробки передач и разобрать сцепление (читайте про на машинах ВАЗ).

Снятие и дефектовка маховика:

1. Перед началом работы снимите АКБ (смотрите статью ) с автомобиля, слейте из коробки передач масло и снимите .

2. Произведите снятие коробки передач и разборку .

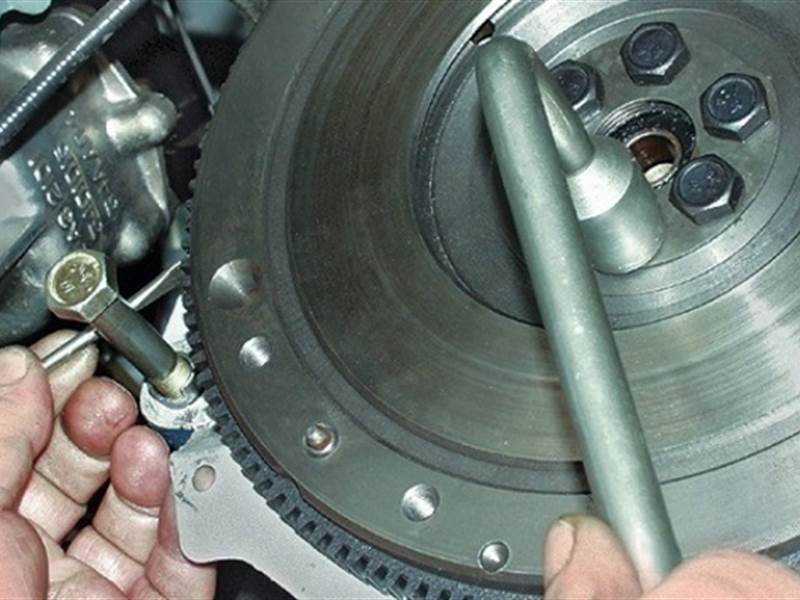

3. Теперь, когда добрались до маховика, открутите крепящие его шесть болтов. Но для этого обратно поставьте один болт крепления коробки передач и вставьте одной рукой отвёртку в зубья маховика, чтобы он не прокручивался в процессе откручивания болтов.

4. Придерживая одной рукой маховик, – другой снимите с финальным болтом стопорную пластину болтов.

5. Теперь аккуратно с фланца коленчатого вала снимите маховик.

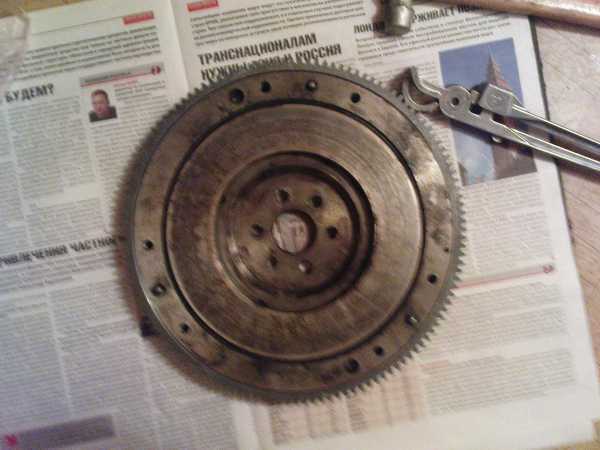

7. Если с ободом зубьев всё в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубокие ссадины и прочие дефекты.

8. Также подобную дефектовку проведите с обратной стороны ведомого диска, а точнее смотрите на прилегающую часто – фланец коленчатого вала.

Если в 7 или 8 пунктах просматриваются подобные искажения, то маховик необходимо заменить новым или отремонтировать – прошлифовать на специальном оборудовании в автомастерской.

9. Чтобы произвести точную проверку или ремонт ведомого диска сцепления, – отправляйтесь с ним в автомобильную мастерскую, где имеется требуемое оборудование. Действия и рекомендации по ремонту маховика:

Дефектовка прилегающей поверхности диска сцепления (3) не должно быть больше 0,06 мм.
Не параллельность верхней поверхности прилегания ведомого диска и нижней (2) для крепления сцепления не должна быть более 0,1 мм.
На плоскостях диска сцепления (1 и 3) биение не должно быть больше чем 0,1 мм.
При прочистке поверхности маховика (3) от ссадин и рисок следует знать, что максимально можно снять слой металла не больше 1 мм.
Одновременно со стороной (3) следует прошлифовать и поверхность (2). Для этого между ними соблюдайте ступень с высотой 0,5±0,1 мм.

При проточке соблюдайте параллельность прилегающих поверхностей (1 и 3).

10. Как с прочисткой поверхности маховика закончите, приступайте к его обратной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а после чего на их резьбу нанесите герметик. Монтируйте деталь обратно в порядке снятия, только совместите правильно отверстия на фланце коленчатого вала и маховике (они расположены асимметрично).

Когда нужно заменять маховик?
Он подлежит замене при:

Как будет вести себя машина при изношенном маховике?

Как отмечалось уже ранее, первое что скорее всего будет, так это то что сцепление будет буксовать об изношенный маховик.
А так же скорее всего при трогании с места, автомобиль тронется, но это будет сопровождаться сильной вибрацией, которая вследствие чего будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Примечание!
Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Установка:
1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

4. Снимите опорную шайбу, придерживая маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик.
7. Поверхности маховика, сопрягаемые с коленвалом и ведомым диском сцепления, должны быть без царапин, задиров и совершенно плоскими. Если на рабочей поверхности 3 (рис. 4.5) маховика под ведомый диск сцепления имеются царапины, проточите эту поверхность, снимая слой металла толщиной не более 1 мм. Затем проточите поверхность 2, выдержав размер (0,5+0,1) мм и обеспечивая параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности составляет 0,1 мм. После проточки установите маховик на оправку, центрируя его по посадочному отверстию с упором на поверхность 1, проверьте биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биений, превышающих 0,1 мм.

Рис. 4.5. Маховик ВАЗ 2106: 1 — поверхность крепления к фланцу коленвала; 2 — поверхность крепления сцепления; 3 — опорная поверхность ведомого диска сцепления

Маховик двигателя внутреннего сгорания служит для накопления энергии. Он помогает поршням проходить нижние мертвые точки (особенно при запуске двигателя). Маховик передает крутящий момент двигателя на КПП. Существуют три вида маховиков:

обычный;
облегченный;
демпферный (в демпферном внутри установлены пружины).

Ресурс маховика обычно составляет 120-150 тыс. км. Все зависит от того, насколько интенсивно и в каких режимах работал двигатель. Обычно установку нового маховика выполняют после износа двух комплектов фрикционных накладок сцепления, поэтому маховик меняют в комплекте со сцеплением.

Ремонт маховика

Неисправности маховика очевидны. Эта деталь испытывает постоянные динамические нагрузки и трение, что приводит к физическому стиранию поверхностей контакта. В результате этого появляются вибрации или биения, сцепление может «пробуксовывать». Простые маховики подлежат замене, демпферные восстанавливают в специальных мастерских.

Еще одной типичной неисправностью является повреждение либо износ зубцов венца. Если маховик еще исправен, венец меняют, если нет — меняют весь узел целиком.

С ремонтом демпферных маховиков сложней. Их ремонтируют и восстанавливают в специализированных мастерских. Потребуется дефектовка, точные измерения, балансировочные станки, услуги профессионального сварщика. Суть процесса в том, что изношенные поверхности шлифуются, пружины и подшипник скольжения меняются. Маховик балансируют и испытывают под нагрузкой. После ремонта плоскости маховика должны «попадать» в допуски люфтов и биений.

Замена маховика

Для замены потребуются автоподъемник, трансмиссионная стойка и стандартные инструменты для слесарных работ.

Замена маховика ВАЗ 2106

Двигатель классических Жигулей имеет обычный одномассовый маховик. Рассмотрим, как снять маховик и технологическую последовательность его замены:

Для начала необходимо получить доступ к маховику. Если двигатель снят, проблем не возникнет, если нет — нужно демонтировать коробку переключения передач и корзину сцепления;
Далее необходимо удержать маховик от поворота. Для этого применяют специальный фиксатор, но подойдет и обычная отвертка;
Сняв КПП, необходимо открутить шесть болтов крепежа, далее снимаем маховик;
Установка нового маховика. Монтаж маховика выполнить в последовательности, обратной демонтажу. Болты маховика затягиваются крест на крест с усилием 60,1-87,4 Н.м.

Демонтировать маховик

Когда нужно заменять маховик?
Он подлежит замене при:

Как будет вести себя машина при изношенном маховике?

Как отмечалось уже ранее, первое что скорее всего будет, так это то что сцепление будет буксовать об изношенный маховик.
А так же скорее всего при трогании с места, автомобиль тронется, но это будет сопровождаться сильной вибрацией, которая вследствие чего будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Примечание!
Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Установка маховика ВАЗ 2106. Рекомендации по замене маховика. Дефект маховика, снятие

Подробный порядок действий по снятию маховика на автомобиле ВАЗ 2110, поиску его неисправности (выявление дефектов и их устранение по возможности) и переустановке.

На протяжении значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно портится. Обычно маховик не требует замены до 200-300 тыс. км пробега автомобиля и даже больше, но если он начинает выходить из строя через 50 или 100 тыс. км, то нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые необходимо устранить). Сама процедура замены маховика не сложная, но требует определенного времени, так как из-за этой детали придется демонтировать коробку передач и разбирать сцепление (читайте об этом на автомобилях ВАЗ).

Снятие и диагностика маховика:

1. Перед началом работ снимите аккумуляторную батарею (см. статью) с автомобиля, слейте масло из коробки передач и снимите ее.

2. Выполните снятие и разборку коробки передач.

3. Теперь, когда вы добрались до маховика, снимите шесть болтов, крепящих его. Но для этого отверните один болт крепления коробки передач и одной рукой вставьте отвертку в зубья маховика, чтобы он не вращался при откручивании болтов.

4. Удерживая маховик одной рукой, другой рукой снимите стопорную пластину болта с последним болтом.

5. Теперь аккуратно снимите маховик с фланца коленчатого вала.

7. Если с венцом зубьев все в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, на ней не должно быть глубоких потертостей и других дефектов.

8. Так же проведите аналогичную дефектовку с обратной стороны ведомого диска, а точнее посмотрите на часто примыкающий фланец коленвала.

Если в 7 или 8 точках видны аналогичные перекосы, то маховик необходимо заменить на новый или отремонтировать — отполировать на специальном оборудовании в автомастерской.

9. Для точной проверки или ремонта диска сцепления — обратитесь с ним в автомастерскую, где имеется необходимое оборудование. Действия и рекомендации по ремонту маховика:

Устранение неисправности Прилегающая поверхность диска сцепления (3) не должна быть более 0,06 мм.
Непараллельность верхней поверхности диска сцепления и нижней (2) для крепления сцепления не должна быть более 0,1 мм.
На плоскостях диска сцепления (1 и 3) биение не должно быть более 0,1 мм.
При очистке поверхности маховика (3) от потертостей и царапин следует знать, что максимально возможное удаление слоя металла не более 1 мм.
Одновременно со стороной (3) поверхность (2) также следует отшлифовать. Для этого между ними соблюдают ступеньку высотой 0,5±0,1 мм. При нарезании канавок соблюдайте параллельность прилегающих поверхностей (1 и 3).

10. Как и при очистке поверхности покрытия маховика, приступайте к его повторной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а затем нанесите на их резьбу герметик. Установите деталь обратно в порядке снятия, только правильно совместите отверстия на фланце коленчатого вала и маховике (они расположены несимметрично).

Добро пожаловать!
Маховик двигателя является одной из важнейших деталей в конструкции двигателя автомобиля, и поэтому при сильном износе маховика, либо при неправильной установке автомобиль начинает буксовать при трогании с места — это означает, что при трогании с места или едет, обороты двигателя будут прыгать и сама машина не будет разгоняться, а будет только реветь. Поэтому маховик нужно менять своевременно, так как езда на изношенном доставит удовольствие и принесет только дискомфорт.

Внимание!
Для замены потребуется запастись: Отверткой, а также Г-образным торцевым ключом и по возможности взять с собой динамометрический ключ!

Когда следует заменять маховик?
Необходимо заменить, когда:

Как поведет себя автомобиль с изношенным маховиком?

Как отмечалось ранее, первое, что, скорее всего, произойдет, это пробуксовка сцепления на изношенном маховике.
А также, скорее всего, при трогании с места автомобиль будет двигаться, но это будет сопровождаться сильной вибрацией, которая в результате будет передаваться на весь автомобиль.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сначала снимите коробку передач с автомобиля. (О том, как снять коробку передач, см. в статье «Замена коробки передач»)

3) Далее закрепите отверткой маховик, чтобы он не проворачивался при откручивании болтов. После фиксации торцевым ключом отверните все шесть болтов крепления маховика к двигателю автомобиля.

Внимание!
Откручиваем болты крест-накрест, так будет гораздо удобнее!

4) Теперь снимаем сам маховик и вместе с маховиком снимаем опорную шайбу.

Внимание!
Когда будете снимать маховик, перед снятием обязательно посмотрите на метку «на фото обозначена буквой А», а потом запомните или сфотографируйте как установлен маховик относительно этой метки по порядку установить новый маховик таким же образом! (Обязательно прочтите абзац «», внизу статьи)

Установка:
1) Сначала установите новый маховик в то же положение, что и старый. (Определите это положение по наклейке)

2) Затем установите все остальные детали в порядке, обратном снятию.

Внимание!
При затягивании болтов крепления маховика затягивайте их равномерно, крест к кресту. И когда все болты будут затянуты, проверьте как стоит маховик, не должно быть наклонов и перекосов, иначе это приведет к его быстрому износу!

Важно!
После снятия старого маховика старайтесь не проворачивать коленчатый вал, иначе установка нового маховика может быть затруднена.

Внимание!
Но если вы все-таки проворачиваете коленвал, то в этом случае установите поршень четвертого цилиндра в положение «ВМТ — ВМТ»! (Информацию о том, как установить поршень в ВМТ, см. в статье: Установка поршня четвертого цилиндра в ВМТ)

После установки поршня установить на его место новый маховик, строго вертикально с меткой вверх и никак иначе !

Для новичков!
Вопрос: Где находится поверхность трения маховика, а также зубчатый венец и все шесть болтов крепления?
Ответ: A — Поверхность трения маховика.
1 — Зубчатая коронка.
2 — Болты крепления маховика.

4. Снимите опорную шайбу, удерживая маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; если зубья повреждены, замените маховик.
7. Сопрягаемые поверхности маховика с коленчатым валом и диском сцепления должны быть без царапин, потертостей и идеально ровными. При наличии царапин на рабочей поверхности 3 (рис. 4.5) маховика под диском сцепления отшлифовать эту поверхность, сняв слой металла толщиной не более 1 мм. Затем отшлифуйте поверхность 2, соблюдая размер (0,5 + 0,1) мм и следя за тем, чтобы поверхности 2 и 3 были параллельны поверхности 1. Допуск непараллельности составляет 0,1 мм. После нарезки установите маховик на оправку, отцентровав его по отверстию с упором на поверхность 1, проверьте биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биение более 0,1 мм.

Рис. 4.5. Маховик ВАЗ 2106: 1 — поверхность крепления к фланцу коленчатого вала; 2 — поверхность крепления сцепления; 3 — опорная поверхность диска сцепления

Маховик двигателя внутреннего сгорания используется для накопления энергии. Помогает поршням проходить НМТ (особенно при запуске двигателя). Маховик передает крутящий момент двигателя на коробку передач. Маховики бывают трех типов:

обычные;
легкий;
Демпфер (пружины установлены внутри демпфера).

Ресурс маховика обычно 120-150 тыс. км. Все зависит от того, насколько интенсивно и на каких режимах работал двигатель. Обычно новый маховик устанавливают после износа двух комплектов фрикционных накладок сцепления, поэтому маховик меняют в сборе со сцеплением.
