Что такое кручение?

Кручение – это скручивание элемента конструкции под действием нагрузок (крутящего момента), вызывающих вращение вокруг продольной оси элемента. Кручение также называют вращательным скручиванием. Элемент нагружен таким образом, что при приложении напряжения он образует пару вокруг продольной оси, а реакция представляет собой скручивающее движение вокруг этой оси.

Крутящий момент, крутящие пары и крутящие моменты — все это термины, используемые для описания скручивания толкателя или тяги.

Передний мост

Передний мост — это часть системы подвески автомобиля, которая соединяет колеса с шасси. Существует три типа мостов: независимый, полунезависимый и постоянный. Независимые мосты не имеют связи между поворотным кулаком и водилом ступицы. Полунезависимые оси соединяют поворотный кулак и ступицу, но не соединяют их вместе. Неразрезные оси соединяют обе части оси между собой.

Задний мост

Задний мост — это часть системы подвески автомобиля, которая соединяет его колеса с шасси. Как и передний мост, мосты бывают трех типов: независимые, полузависимые и постоянно зависимые. Независимые оси имеют небольшую связь между поворотными кулаками и ступицами. Полузависимые оси соединяют поворотные кулаки и ступицы, но не соединяют ступицы вместе. Постоянные зависимые мосты соединяют обе части воедино.

Деформации кручения цилиндрических стержней

Каждое поперечное сечение круглого вала остается плоским и не деформируется, когда вал подвергается скручиванию. Когда это происходит, говорят, что стержень находится в состоянии чистого кручения.

Поскольку круглый вал является осесимметричным, поперечные сечения полых и сплошных круглых валов остаются гладкими и неискаженными.

При кручении некруглых (напр. квадратных, прямоугольных и т.п.) (неосесимметричных) валов поперечное сечение валов деформируется.

Почему торсионные подвески не используются в двухколесных транспортных средствах?

Причина, по которой он не популярен, заключается в том, что торсионы требуют определенной длины для эффективной работы, и им просто не хватает места на чем-либо размером с мотоцикл, чтобы установить простую и эффективную торсионную подвеску.

Какой компонент служит пружиной в торсионной подвеске?

Торсион в автомобиле соединяется с шасси автомобиля одним концом и соединяется с рычагом подвески другим концом, который соединяется с ним с помощью шлица или шестигранника, как в старинных автомобилях Chrysler. Сжатие рычага подвески пытается скрутить стержень, который сопротивляется, создавая «пружину». Инструмент с торсионным стержнем представляет собой просто цилиндрический материал спиральной пружины, который был выпрямлен, а не свернут.

Что такое зависимая система подвески?

Фундаментальная и ранняя версия системы подвески имеет удивительно простую механику. Этот тип имеет сплошную ось, соединяющую оба противоположных колеса, что позволяет им работать как единое целое. Из-за зависимости, когда одно колесо испытывает активность, за ней следует и другое. Это широко используется в автомобилях дальнего следования.

Примеры зависимой системы подвески: 1. Листовая рессора – самая традиционная. Ряд плотно упакованных стальных пластин, соединенных с осью, обеспечивают демпфирование. Его можно использовать поперечно или продольно. 2. Балочная ось — широко используется в переднеприводных автомобилях. Сплошной вал соединяет оба колеса с включением гусеницы. Движение одного колеса вызывает реакцию на другом колесе (неразрезные оси могут быть как «живыми», так и «мертвыми»).

Что такое независимая система подвески?

В системе независимой подвески каждое колесо и его соединения не связаны в том смысле, что каждый компонент работает независимо. Независимая подвеска на самом деле не имеет единой оси, связывающей их, что позволяет им адекватно реагировать на дорожные обстоятельства, а не просто дублировать или чередовать движение другого колеса.

Независимые системы заключаются в том, что они создают впечатление, будто вы скользите по дороге плавно и без рывков. Примеры системы независимой подвески: 1. Стойки McPherson часто называют подвесками с одним поперечным рычагом. Короче говоря, есть рычаг в форме поперечного рычага, который дает точку крепления оси; Спиральная пружина вертикально прикреплена к шасси автомобиля. В таких ситуациях часто используется стабилизатор поперечной устойчивости для повышения его жесткости. Это распространенный метод демпфирования, используемый в современных автомобилях, например, в General Motors.

Что такое полунезависимая подвеска?

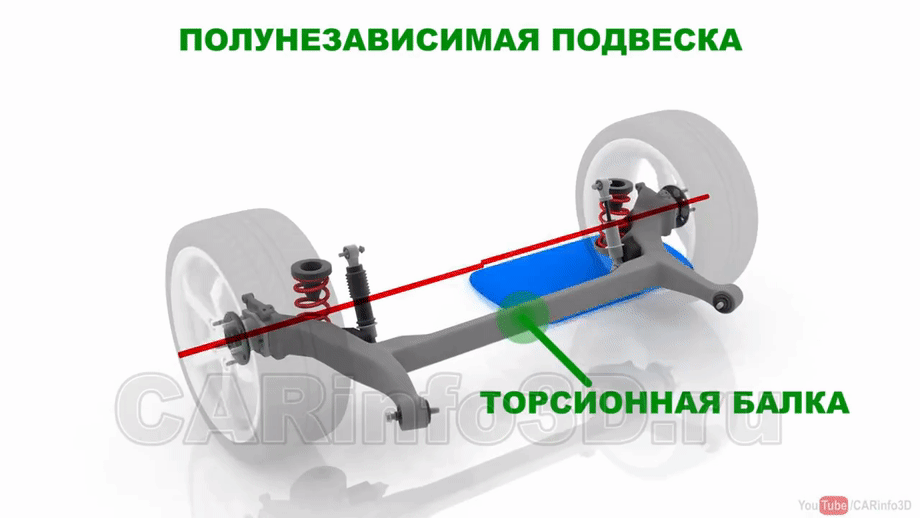

Среднее положение между зависимой и независимой подвеской, на что указывает псевдоним. Они функционируют с некоторой степенью независимости для каждого колеса, что ограничивается только гибкостью соединений. Они используются на тяжелых грузовиках и других подобных транспортных средствах.

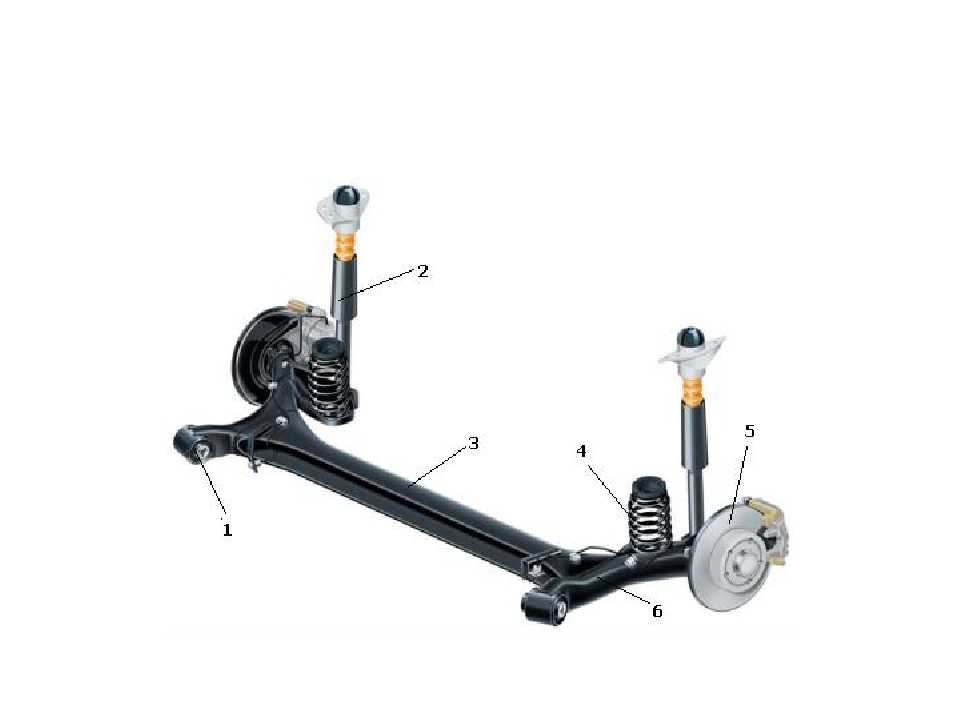

Популярными примерами полунезависимой подвески являются: 1. Торсионная подвеска, также известная как подвеска с поворотной балкой. Демпфирующий эффект создается за счет скручивания и изгиба компонентов подвески под нагрузкой. Продольная поперечина регулирует действие каждого колеса. Он характеризуется как полунезависимый, поскольку два колеса независимо реагируют на отклонение, но при этом работают вместе, что обеспечивает им некоторый полубаланс независимости.

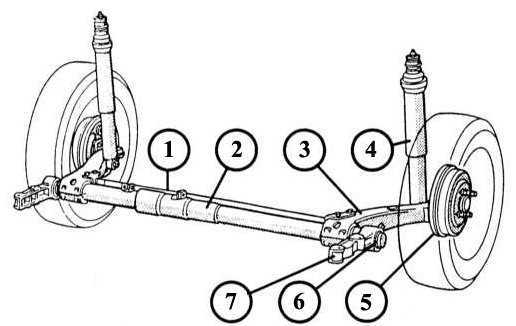

Компоненты системы торсионной подвески

Ключевыми компонентами системы торсионной подвески являются:

Приводной вал или торсион; нижние и верхние плечи или рычаги управления; амортизатор; анти-ролл-бар; передний дифференциал; подрамник.

История системы подвески

История системы торсионной подвески

Торсионная подвеска была первым типом транспортных средств, в котором использовалась торсионная подвеска, которая была представлена ​​в 1930 с. Однако это не совсем точно, поскольку французы установили аналогичную подвеску на Citroen Traction Avant в 1934 году, который был первым автомобилем, в котором это было сделано. Учитывая, что слово «скручивание» происходит от французского слова «скручивание», более чем очевидно, кто получит этот титул.

Как только французы и немцы начали использовать системы торсионной подвески на международной арене, американцы вышли и начали ставить самые удачные торсионы на автомобили Chrysler, как только они были представлены.

В 1938 году чешский инженер Ледвинк обновил и усовершенствовал торсион, и Фердинанду Порше настолько понравились его изменения, что он быстро внедрил их в больших количествах в свои модели автомобилей.

Компания Porsche ценит самые большие преимущества торсиона, а именно его легкий вес и компактность, характеристики, которые особенно востребованы в спортивных и гоночных автомобилях.

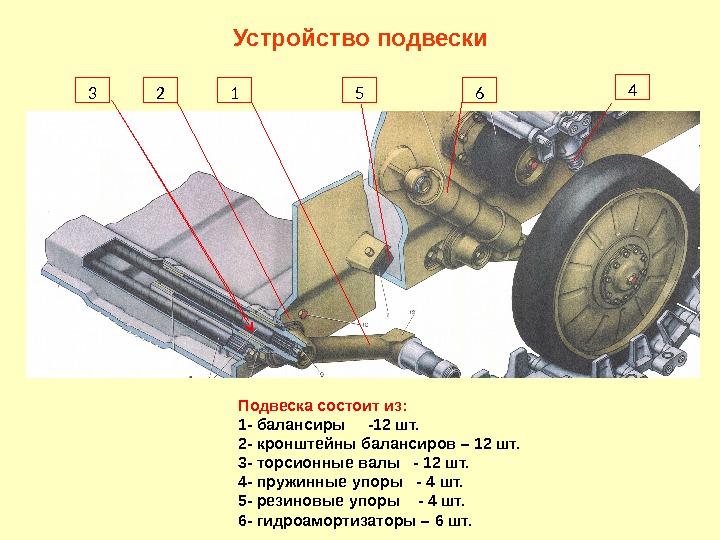

Когда началась Великая Отечественная война, такая подвеска широко использовалась в бронетехнике, такой как КВ-1 и PANTERA.

После Второй мировой войны практически все крупные производители автомобилей начали включать этот тип подвески в некоторые из своих моделей, а в 1950-х и 1960-х годах двадцатого века наблюдался наибольший рост использования торсионных подвесок в автомобилях, особенно гоночных. легковые автомобили. Такой высокий уровень интереса со стороны как производителей, так и покупателей автомобилей можно объяснить компактностью торсионной системы, дешевыми затратами на установку и обслуживание и, что наиболее важно, долговременной надежностью этой системы подвески, среди прочих факторов. .

Jaguar E-Type был первым автомобилем, в котором в качестве системы передней подвески использовалась торсионная балка, которая дебютировала в 1961 году. Однако с течением времени и внедрением новых технологий торсионная система начала терять свою привлекательность и популярность. Этот вид подвески намного дороже, так как производственный процесс очень сложный, трудоемкий и дорогой.

Сегодня торсионная подвеска чаще всего встречается на грузовиках или внедорожниках таких производителей, как Ford, Dodge, Mitsubishi Pajero, General Motors и других.

Системы подвески необходимы в автомобилях по следующим причинам:

1. Для поглощения ударов и вибраций, вызванных неровностями дороги и бездорожья.

2. С целью передачи нагрузки транспортного средства на колеса (выдерживание веса),

3. С целью обеспечения устойчивости транспортного средства (контакт колес с землей),

4. Для обеспечения пассажиров амортизация и комфорт при езде на протяжении всего путешествия.

5. Во избежание приседаний и нырков.

Системы подвески выполняют следующие функции:

1. Для защиты людей и грузов от воздействия дорожных толчков

2. Для сохранения устойчивости транспортных средств при движении (качке или качке),

3. Является необходимо держать колеса в постоянном контакте с дорогой при движении и выполнении маневров, таких как повороты и торможение.

4. Для поддержания правильного выравнивания геометрии рулевого управления.

5. Обеспечить соответствующие ходовые качества и амортизацию.

6. Для быстрого прохождения поворотов без чрезмерного крена кузова; и

7. Чтобы избежать чрезмерных приседаний или ныряний тела на поворотах.

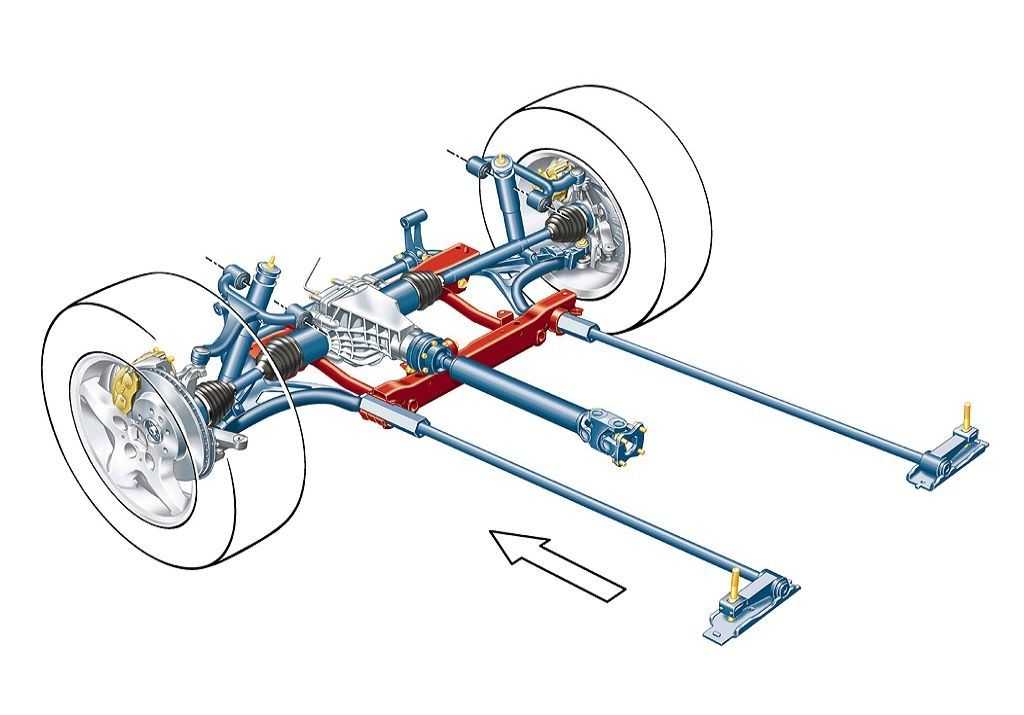

Торсионная подвеска в основном представляет собой металлические стержни, выполняющие роль пружины. Одним концом торсионная подвеска жестко закреплена на шасси автомобиля. Последний конец стержня может быть прикреплен к оси, рычагу подвески или шпинделю, в зависимости от конструкции автомобиля. Например, когда транспортное средство движется вдоль дороги, силы, создаваемые движением транспортного средства, создают крутящий момент на стержне, который поворачивает его вдоль своей оси.

Противодействие крутящему моменту заключается в том, что торсион явно хочет сопротивляться скручивающему эффекту и вернуться в нормальное состояние. При этом подвеска обеспечивает определенный уровень сопротивления силам, возникающим при движении автомобиля. Это сопротивление является основным принципом системы торсионной подвески, которая обеспечивает комфортную езду.

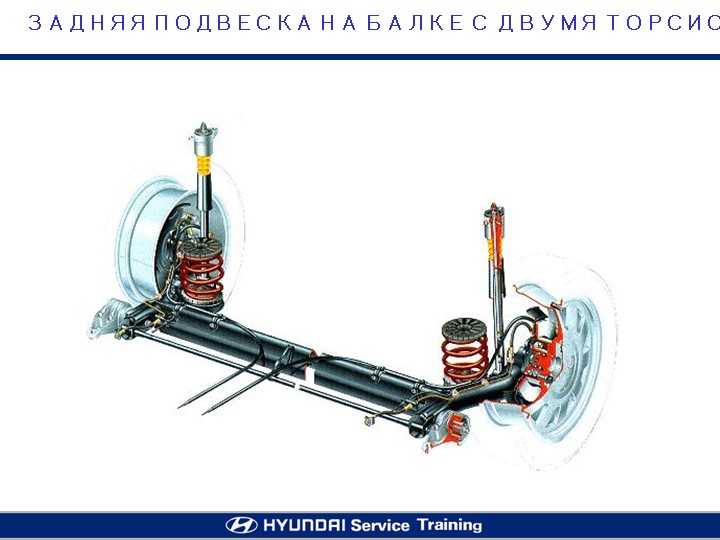

Работа системы подвески с торсионной балкой

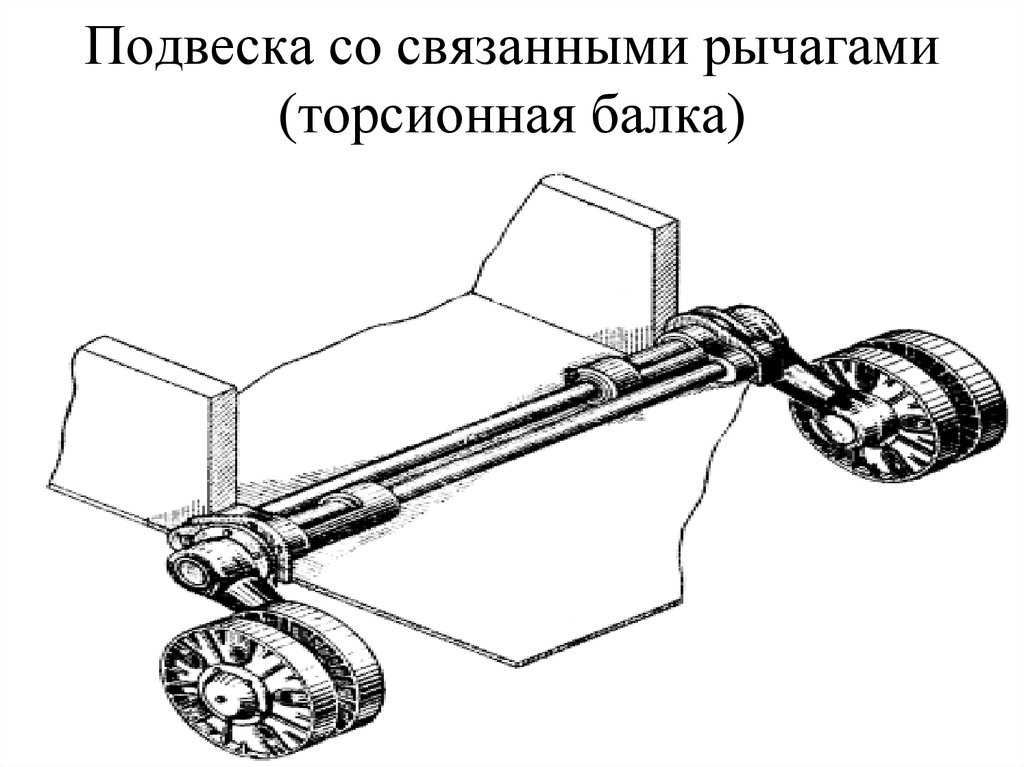

Торсионная подвеска или подвеска с поворотной балкой используют свойства кручения стального стержня, чтобы выполнять функции, подобные винтовой пружине. Один конец стержня жестко закреплен на раме автомобиля. Дальний конец крепится к поперечному рычагу, который действует как рычаг, перемещающийся перпендикулярно торсиону. Когда колесо сталкивается с камнем или выступом, вертикальное движение смещается на поперечный рычаг, а затем, за счет рычажного действия, на торсион. Затем регулировочный торсион поворачивается вбок вокруг своей оси, создавая усилие пружины. Европейские производители автомобилей широко использовали эту систему, как и Packard и Chrysler в Соединенных Штатах, на протяжении 19 века.50-х и 1960-х годов.

Эта система имеет несколько ключевых преимуществ. Конструкция торсионной подвески занимает меньше места, чем другие системы подвески. Это заставляет конструкторов автомобиля создавать более просторный салон. Высота стержней также может быть изменена легче, чем с другими системами подвески. Они также чрезвычайно прочны и обычно имеют длительный срок службы.

Торсионная подвеска также имеет ряд недостатков. Основным недостатком является то, что эти стержни, как правило, не предлагают так называемую прогрессивную жесткость пружины. Как правило, в подвесках с прогрессивной пружиной витки пружины расположены на разном расстоянии друг от друга. Это позволяет системе подвески способствовать торможению, надежному рулевому управлению и управляемости, обеспечивая при этом плавное и комфортное путешествие. Автомобили с торсионами постоянно настраиваются, чтобы обеспечить более уверенное вождение за счет плавности хода или более плавный ход за счет качества управляемости автомобиля.

Применение торсиона

Торсионы изначально разрабатывались для военного применения. Их уникальная конструкция позволяла автомобилю оставаться устойчивым даже на неровной поверхности. Из-за этого они стали популярны в гонках по бездорожью и езде на мотоциклах. Сегодня торсионы обычно используются в автомобилях, грузовиках, внедорожниках, танках и мотоциклах.

Последние тенденции в системах торсионной подвески

Системы торсионной подвески когда-то были довольно распространены в легковых автомобилях, но сегодня они используются в основном для систем пневматической подвески грузовых автомобилей и внедорожников. Некоторыми известными автомобилями, которые использовали этот тип пневматической подвески, были оригинальный Porsche 356, Volkswagen Beetle, Porsche 9. 11 моделей, в которых использовался двигатель с воздушным охлаждением, и, что особенно важно, линейка автомобилей Chrysler с конца 1950-х по конец 1980-х годов.

По сравнению с многорычажной подвеской подвеска с торсионной балкой, как правило, механически проще, может быть легче и, как правило, проще в сборке. Это очень значительный прогресс, особенно в области грузового пространства. Торсионные балки обычно располагаются в автомобиле ниже, что часто обеспечивает дополнительное пространство в багажнике. То же самое относится и к Mazda3 2020 года. Обновленный салон стал глубже и универсальнее, чем раньше. Одной из самых больших проблем с кручением является неустойчивое вождение в поворотах.

Вождение автомобиля с кручением на крутых поворотах требует от водителя большого внимания и опыта. Еще одним недостатком являются дополнительные вибрации, которые передаются при остановке автомобиля. Эти вибрации особенно сильны в задней части автомобиля, и это совершенно не способствует комфорту пассажиров на задних сиденьях. Однако этот тип торсионной подвески часто используется на популярных внедорожниках и служит передней подвеской.

Часто задаваемые вопросы:

Амортизатор подвески предназначен для

a. Устойчивость к ударам по бездорожью

b. Уменьшить ударный ход пружины

c. Поглотить энергию, запасенную в пружине

d. Все вышеперечисленное

Ответ d. Все вышеперечисленное

Ось установлена ​​на листовой рессоре с помощью

a. U-образный болт

б. Пружинный зажим

c. Центральный болт

d. Штифт скобы

Ответ: c. Центральный болт

Почему ламинированная пружина состоит из ряда листов по

a. Уменьшить трение между листами

b. Смягчите действие пружины и увеличьте максимальное отклонение

c. Позвольте листьям скользить во время ударного движения.

д. Преодолеть слабость в центре одной листовой рессоры

Ответ: d. Преодоление слабости в центре одинарной листовой пружины

В случае со сцеплением, если пружина ослабевает, решение проблемы заключается в

а. Дальнейшее затягивание пружин

b. Замена пружин

c. Восстановление пружин

d. Замена пружин

Ответ: d. Замена пружин

Стабилизатор поперечной устойчивости снижает склонность автомобиля к крену

a. По очереди

б. В прямой

c. Нормальное состояние

d. Высокая скорость

Ответ: а. По очереди

В системе подвески на поперечных рычагах ______________ может различаться.

а. Угол кастера

b. Носок

c. Схождение

d. Угол развала

Ответ: d. Угол развала

Что из следующего является преимуществом независимой системы подвески?

а. Энергия упругой деформации, запасенная в винтовой пружине, больше

b. Неподрессоренная масса снижена.

г. Можно использовать более мягкую пружину без увеличения эффекта качения.

д. Ни один из этих

Ответ: a. Энергия упругой деформации, запасенная в спиральной пружине, больше

Другое название амортизатора:

а. Демпфер

б. Торсион или стабилизатор поперечной устойчивости

c. Пружина

д. Независимая подвеска

Ответ: а. Демпфер

Торсионная подвеска не может эффективно воспринимать движение и крутящий момент.

а. Торможение

б. Ускорение

c. Переезд

д. Ни один из этих

Ответ: б. Ускорение

Dr.J.PARTHIPAN

Доктор J.Parthipan является адъюнкт-профессором авторитетного колледжа в Ченнаи, Индия. Обладая более чем 14-летним опытом работы в этой области, он зарекомендовал себя как эксперт в своей области. В дополнение к своим академическим занятиям, доктор Партипан в свободное время любит вести блог, где он делится своими идеями и знаниями с более широкой аудиторией. Его опыт в этой области в сочетании со страстью к преподаванию и писательству делает его ценным ресурсом для студентов, коллег и читателей.
