Как можно проверить генератор на ВАЗ-2107

Генератор в автомобиле – это один из самых важных узлов, который обеспечивает стабильную работу бортовой электрической сети после запуска ДВС. В обязанности устройства также входит зарядка аккумуляторной батареи. Тем самым если устройство выйдет из строя, АКБ быстро сядет из-за того, что отсутствует зарядка. Диагностику можно провести, даже не снимая агрегат.

В процессе поиска неисправности проверяются следующие элементы:

  1. Ремень.
  2. Диоды.
  3. Конденсаторы.
  4. Регулятор напряжения.
  5. Обмотка ротора.

Производить диагностику рекомендуется при наличии следующих симптомов:

  1. После того как был заведен ДВС, выдаваемое напряжение не соответствует нормальным значениям и спустя некоторое время стабилизируется при выключенных приборах, потребляющих электроэнергию.
  2. После запуска потребляющих энергию приборов показатели снова падают.

Исходя из этой ситуации, проблема кроется в ремне, который проскальзывает по причине ослабления или естественного износа. Отработавший элемент лучше всего поменять, производить повторную натяжку уже нет никакого смысла. Проверьте состояние шкива. Ремень сидит слишком глубоко? Тогда и эту деталь нужно поменять.

Содержание

Диагностика диодов

Для проверки потребуется мультиметр. Установите на измерителе режим омметра и подсоедините плюсовой щуп к 30-му выводу, а минусовой – на корпус генератора. Если показатели приближены к нулю – это значит, что есть пробой диодов. В ином случае, возможно, произошло замыкание в обмотке статора.

Читайте также: Замена стеклоподъемника ВАЗ-2107

Положительные диоды проверяются путем подключения плюсового щупа к 30-му выводу, а минусового к болту, который крепит выпрямитель генератора. Отрицательные диоды можно проверить подключением плюсового контакта к болту крепления блока, а минусового к корпусу генератора.

Конденсаторы диагностируются только после их снятия с устройства выработки электроэнергии.

При подключении элементов к омметру показания сначала уменьшаются, а потом возрастают (сопротивление).

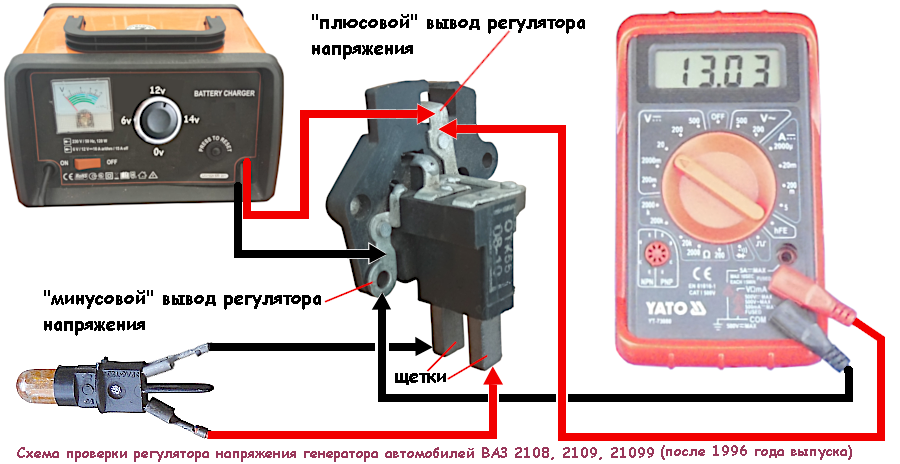

Проверяем состояние регулятора напряжения

Демонтируйте регулятор с генератора. Перед этим осмотрите состояние щеток. Если они свободно двигаются в пазах и пружинят, тогда все нормально. В ином случае они могут стать первопричиной к замене генератора, когда щетки в свободном положении выходят на 5мм и более из щеткодержателя.

Диагностика без демонтажа

Для проведения поиска неисправности вам понадобится мультиметр и лампочка для контроля. Путем замера напряжений можно определить потенциально возможную поломку, которую необходимо устранить.

Изначально определите значение напряжения во время работы мотора на средних оборотах с включенной нагрузкой (дальний свет, например). Показатели в диапазоне 14,5-13,5 В говорят о том, что все в норме. В ином случае повторите проверку с выключенными электроприборами. Дополнительно узнайте, какое напряжение выдается между 30 выводом и корпусом генератора.

Если в процессе диагностики напряжение при включенной нагрузке на клеммах АКБ ниже 13,5 В, а при выключенных потребителях показатели неспешно поднимаются до 13-13,4. Тогда проблема, скорее всего, кроется в плохом контакте от 30-го вывода до АКБ и плохом контакте минусовой клеммы к корпусу мотора.

Для проверки надежности соединения в 30-й клемме агрегата произведите замер напряжения между контактом и корпусом генератора. Если показатель значительно выше, чем число на клеммах АКБ тогда сделайте следующее:

  1. Открутите гайку крепления провода.
  2. Очистите места соединений.
  3. Протяните гайку вывода, которая располагается между проводом и генератором.

Если оставить все как есть, то плохое соединение будет причиной сильного нагрева контактного болта.

Если замеры показали значение больше 13,5 В, тогда сделайте следующее:

  1. Сделайте замер между плюсом генератора и его корпусом.
  2. Если значение такое же, как и между 30-м выводом и корпусом, тогда устраните нарушение контакта между минусовой клеммой генератора и корпусом мотора.
  3. При меньшем значении проверьте показатели напряжения в контактных соединениях цепи от генератора до аккумулятора.
  4. Одинаковые результаты на клеммах АКБ и 30 выводе говорят о том, что неисправен сам генератор. В таком случае наиболее часто выходит из строя диод выпрямительного моста.

Читайте также: Ремонт коробки передач ВАЗ-2107

Подводя итог, отметим, что в статье мы рассмотрели основные методы диагностики генератора, которые позволят вам определить неисправность устройства, а также устранить ее. Если у вас нет опыта в проведении ремонта бортовой электросети автомобиля, тогда лучшим выходом из ситуации будет обращение к специалисту.





Как вам статья?

Как проверить генератор на ВАЗ 2107 (фото и видео)

Главная » Ремонт


Электрооборудование современного автомобиля представляет собой сложный комплекс приборов и устройств. Питание бортовой сети осуществляется от аккумулятора, а после запуска двигателя — от генератора. Данное устройство в исправном состоянии обеспечивает напряжение в пределах 14 — 14,2 В. Проверка генератора ВАЗ 2107 не только поможет выявить его неисправности, но и избежать выхода из строя аккумуляторной батареи.

При недостаточном напряжении заряд ее становиться неполным, что вызывает падение плотности электролита. При низких температурах такое явление может вызвать замерзание жидкости. Образование кристаллов льда приводит к постепенному разрушению пластин аккумулятора. Для установления параметров выходного напряжения генератор можно прозвонить обычным мультиметром.

Порядок проверки при разных режимах работы двигателя

Для выполнения данной операции понадобится помощник. Последовательность действий по проверке работоспособности генератора:

  1. Цифровой или индикаторный мультиметр устанавливаем в режим измерения постоянного напряжения. Проверяем параметры на клеммах аккумуляторной батареи. Согласно руководству по эксплуатации напряжение должно быть в пределах от 11,9 до 12,6 В возможно чуть меньше с учетом того, что сеть потребляет небольшое количество энергии.
  2. Помощник запускает двигатель и оставляет его работ на оборотах холостого хода, вновь проверяем напряжение. Если оно упадет, это означает что генератор, либо полностью не работает, либо параметры недостаточны для заряда батареи.
  3. Превышение напряжения значения в 14,5 В в течение длительного времени приведет к закипанию электролита в банках.

При выявлении неисправности генератора потребуется проверить диодный мост, электронный регулятор напряжения, обмотки статора и ротора, а также состояние щеточного узла.

Контроль работоспособности компонентов

Для выполнения данной операции необходимо демонтировать устройство с автомобиля и очистить от загрязнений. Порядок проверки следующий:

  1. Мультиметр переводим в режим измерения сопротивления. Положительный щуп устанавливаем на клемму «30», а отрицательный на массу. Близкие к нулю показания свидетельствуют о том, что мост или статор генератора вышли из строя.
  2. Проверка положительных диодов происходит при установке положительного щупа на вывод один из болтов крепления выпрямительного блока, а отрицательный на массу. Нулевые или близкие к ним показания прибора, говорят о том, что диодный мост неисправен.
  3. Для проверки ротора необходимо измерить сопротивление между контактными кольцами. В рабочем состоянии оно должно быть в пределах нескольких Ом. Если сопротивление около нуля, то в обмотке произошло замыкание.

48 367 views Аккумулятор и генератор

Похожие материалы

Как проверить регулятор напряжения на ВАЗ 2106. Реле регулятора напряжения ВАЗ

Реле регулятора напряжения (или просто реле напряжения) — это устройство, предназначенное для сохранения напряжения бортовой сети, получаемого от генератора. Дело в том, что генератор из-за неравномерности вращения ротора не может обеспечить равномерное напряжение на выходе, так как оно то увеличивается, то уменьшается. Для поддержания заданного значения напряжения используется релейный регулятор.

Это устройство изначально выпускалось в виде электромагнитного реле, основой которого была катушка с сердечником и рядом мелких механизмов замыкания, размыкания и создания определенного сопротивления в цепи. Этот тип регулятора уже устарел и больше не производится.

Реле устаревшего типа заменено электронным полупроводниковым устройством. Отличается от старой модели отсутствием каких-либо контактов, габаритами и содержимым. Кроме того, он не поддается регулировке, поэтому является одноразовым элементом.

Реле крепится шпильками и гайками на кузов автомобиля в моторном отсеке. Однако современные образцы, например, на ВАЗ 2109, ВАЗ 2112, Лада Приора и Лада Калина имеют реле напряжения, которые крепятся непосредственно к щеткам генератора и представляют собой единое целое. Такие элементы в народе называют «таблетками».

Неисправности реле напряжения и их диагностика на ВАЗ 2106

В процессе эксплуатации автомобиля могут возникать определенные неисправности в бортовой сети, свидетельствующие о плохом питании оборудования. В первую очередь автомобилисты проверяют состояние генератора. Его снимают, разбирают, диагностируют и оценивают натяжение ремня. Если при проверке выяснится, что он исправен, то последним является реле регулятора напряжения.

Наиболее частая неисправность реле регулятора — слишком маленький или слишком большой заряд. При малом заряде на холостом ходу плохо работают фары, двигатель работает нестабильно, и ситуация улучшается после прибавления оборотов коленчатого вала.

При высоком заряде часто перегорают многие предохранители, слишком ярко светят фары, нагревается электрооборудование. В обоих случаях начинайте измерять напряжение бортовой сети.

Запустите двигатель и прогрейте его. Присоедините концы вольтметра к клеммам аккумулятора. Напряжение должно быть 13,5 — 14 вольт. Попробуйте включить фары, дворники и т.д. Если напряжение упадет ниже 12 вольт, реле напряжения нужно заменить.

Замена реле регулятора напряжения ВАЗ 2106


Для замены реле напряжения на ВАЗ 2106 отсоедините клемму аккумулятора и вытащите штекеры с проводами из старого реле. После этого откручиваем гайки крепления и вытаскиваем из шпилек неисправный элемент. После этого устанавливаем новое реле и затягиваем гайки. Вставьте заглушки в разъемы нового реле и наденьте клемму аккумулятора.

Внимание! Никогда не соединяйте провода, идущие к реле, друг с другом. При работающем двигателе это может вызвать внезапный скачок напряжения, который выведет из строя все электрооборудование в автомобиле.

После установки нового элемента рекомендуется его проверить. Дело в том, что такие реле имеют особенность правильной работы только на одной машине. Это связано с некачественной сборкой комплектующих для наших автомобилей. Поэтому, если показания счетчика снова не соответствуют вашим ожиданиям, верните реле в магазин и попросите другое. Не исключено, что следующая эстафета будет именно такой.

Кроме этого есть вероятность получить бракованное устройство. Именно поэтому проверку реле нужно проводить в обязательном порядке.

Видео — Как поменять реле регулятор своими руками

Каждый автомобиль оборудован устройством стабилизации напряжения. На «шестерках» установлено реле, регулятор напряжения генератора ВАЗ 2106. Задача устройства поддерживать уровень напряжения бортовой сети.

Напряжение генератора зависит от следующих факторов:

  1. Скорость ротора.
  2. Текущая нагрузка.
  3. Значения магнитного потока.

Достаточным условием выработки электрической энергии является вращение ротора генератора ВАЗ 2106 в магнитном поле. Магнитный поток пересекает обмотки статора. Напряжение вырабатывается переменным током. Диоды генератора выпрямляют ток.

Роль электромагнита выполняет обмотка возбуждения. Он укладывается в пазы вращающейся части. Напряжение возбуждения подается на него через щеточный узел. Изменяя силу тока, проходящего через обмотку, регулируют генерацию.

Регулятор напряжения ВАЗ 2106 (ПП) регулирует ток обмотки ротора. Блок изменяет сопротивление цепи возбуждения в зависимости от уровня напряжения сети. Генератор отвечает, как и ожидалось. Так прибор возвращает напряжение генератора в норму.

К работе блока управления предъявляются повышенные требования. Они обусловлены условиями работы и техническими характеристиками потребителей. Все оборудование, подключенное к сети легковых автомобилей, рассчитано на 12 вольт (В). Регулятор напряжения ВАЗ должен поддерживать диапазон от 13,2 до 14,4 В. Этот зазор не должен зависеть от числа оборотов ротора и амперной нагрузки.


Реле регулятора напряжения должно включаться автоматически после запуска двигателя. Помимо основного назначения устройство выполняет дополнительные функции:

  • защищает генератор от перегрузок;
  • перезаряжает аккумулятор;
  • защищает устройства от перенапряжения.

Правильная работа ПП защитит электрооборудование от перенапряжения. Отсутствие зарядки сократит срок службы батареи. Пониженное напряжение затрудняет запуск холодного двигателя.

Типы конструкций

Существует 2 типа регуляторов: старый и новый. Они сменяют друг друга, хотя и содержат разные начинки. Старая конструкция оснащена механическим реле. На автомобилях ВАЗ устанавливается регулятор напряжения типа РР-380. В устройствах этой серии для включения резисторов используются подвижные контакты.

Эта запчасть снята с производства. Сейчас такие экземпляры редкость. Регулятор вибрации ПП-380 также имеет ряд недостатков. Отметим трудности в работе с контактной опцией:

  • необходимость настройки;
  • ступенчатая регулировка;
  • периодическая чистка контактной группы;
  • низкая надежность;
  • создает радиопомехи;
  • короткий срок службы.


Сегодня полупроводниковые технологии пришли на смену устаревшей модели. Автомобили производства ВАЗ, ГАЗ, УАЗ оснащаются электронными конструкциями. Нововведение является большим достижением и успехом российских производителей.

Регуляторы на основе транзисторов относят к бесконтактным реле. ВАЗ 2106 получил блок типа 121.3702. Радиодетали размещены в прямоугольном пластиковом корпусе.

Диагностика устройства

Неисправность элементов цепи зарядки может быть обнаружена во время движения. При работающем двигателе посмотрите на панель приборов. Когда напряжение падает, реле зарядки включает свет. Аварийный сигнал указывает на возможный отказ PP.

Для проверки регулятора напряжения нужен вольтметр. Тестер можно приобрести в магазине или одолжить у знакомого электрика. Переключатель режимов устанавливается на предел 20 В. Общий провод (черный) подключается к массе легкового автомобиля, а красный щуп ставится на знак «+» аккумуляторной батареи.

Проверить реле-регулятор можно на работающем двигателе и полностью заряженном аккумуляторе. Последовательность действий по диагностике устройства должна быть следующей:

  1. Запустить двигатель ключом зажигания.
  2. Включить нагрузку (дальний свет фар).
  3. Прогреваем двигатель 15 минут.
  4. Устанавливаем на тахометре частоту вращения 2,5 тысячи.
  5. Снимаем показания тестером на клеммах аккумулятора.

После выполнения всех пунктов проводится анализ. Если стрелка на шкале прибора устанавливается в пределах 14,2 В, то регулятор выполняет свою работу. При этом напряжение не должно существенно зависеть от числа оборотов.

Отклонение от нормы свидетельствует о поломке регулятора.

Помните, что электронное реле не позволяет снимать клеммы аккумулятора при работающем двигателе. Это приводит к скачку напряжения и выходу из строя. электронные устройства.

Блочное соединение

Перед тем, как утилизировать устройство, убедитесь, что остальные детали находятся в хорошем рабочем состоянии. Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок был снят, то следует убедиться в правильности подключения проводов.

Замена регулятора напряжения производится в гаражных условиях. Это может сделать даже неопытный водитель. Нужен инструмент, умелые руки и немного знаний.

Открываем капот, находим дистанционное реле. В «Жигулях» коробка крепится ушками к левому крылу. Находим предмет возле бачка с тормозной жидкостью. В корпус генератора встроены какие-то реле. Их в народе называют интегралом.

Не спешите откидывать проводку от клемм. Опытные автомобилисты советуют предварительно пометить провода маркером. Перед регулятором напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они подключены к клеммам с номерами 67 и 15. Не перепутайте провода. Серому цвету соответствует число 67, а оранжевому — 15.

В конце проводится повторная проверка. Диагностика и замена регулятора напряжения не требует особых усилий. Не обязательно обращаться в техобслуживание станции. Сэкономьте себе расходы и отремонтируйте автомобиль самостоятельно.

На автомобилях ВАЗ 2106 применялись регуляторы напряжения двух основных типов:

  • электромагнитный ПП-380 устанавливался на первые экземпляры автомобилей, но в настоящее время считается устаревшим;
  • бесконтактного типа с обозначением 121.3702. Это новый регулятор напряжения, не требующий настройки и регулировки, использовался в последние годы выпуска автомобиля ВАЗ 2106.

Реле-регуляторы только имеют другую схему, принцип действия во многом схож, и подключение идентично. Чтобы заменить регулятор старого образца на новый, просто подключите провода к соответствующим штекерам. Но перед заменой необходимо будет проверить работоспособность реле-регулятора.

Типы реле-регуляторов ВАЗ

В последние годы устанавливается реле-регулятор с обозначением 121.3702, работавшее в симбиозе с генератором Г-221. Но такое совершенное устройство, не нуждающееся ни в регулировках, ни в дополнительном обслуживании, используется с 9-го века.0 с. Изначально с конвейера сходили автомобили с вибратором ПП-380. Именно он нуждался в регулировках, настройках и даже обслуживании. При работе с регулятором ПП-380 нужно соблюдать простые правила.

    1. Никогда не путайте провода с обозначением «67» и «15». Если это произойдет, то реле-регулятор не будет функционировать, его контакты, расположенные вверху, будут замкнуты накоротко. Результат — резкое повышение напряжения на выходной клемме генератора, закипание аккумулятора, выход из строя всех потребителей электроэнергии и самого регулятора напряжения ВАЗ 2106.
    2. Конденсаторы не должны подключаться к цепи штекера «67» во избежание радиопомех. В результате контакты работают некорректно, в результате чего разрушаются.
    3. Запрещается включение в цепь обмотки возбуждения любых потребителей электрической энергии. В противном случае выходное напряжение возрастает в несколько раз.
  1. Вилки с номерами «67» и «15» нельзя замыкать друг с другом, так как значительно возрастает выходное напряжение и очень высока вероятность выхода из строя полупроводникового выпрямителя.
  2. Не рекомендуется снимать крышку с регулятора, так как в нее может попасть пыль и влага, контакты начнут подгорать, загрязняться, что приведет к неправильной работе механизма. Запрещается устанавливать прокладки из подручных материалов.
  3. Не ударяйте по корпусу регулятора, держите его в чистоте.
  4. Электрические соединения массы автомобиля ВАЗ 2106 и корпуса устройства должны быть надежными, сопротивление минимальным. При слабом соединении высока вероятность повышения напряжения.

Перечислены требования к старому типу реле-регуляторов ВАЗ 2106, а вот к бесконтактному можно применить все пункты, кроме 5. Снять крышку с бесконтактного регулятора напряжения не получится, так как он не имеет один. Поэтому при выходе из строя всего узла потребуется его полная замена, ремонт невозможен.

Проверка и замена регулятора

Перед диагностикой состояния регулятора напряжения рекомендуется зарядить аккумулятор. Для этого снимите его и, открутив пробки всех отсеков, дайте ему несколько часов зарядиться от сети. Уровень зарядки проверяйте по индикатору на зарядном устройстве.

После этого установить заряженный аккумулятор на автомобиль ВАЗ 2106 и запустить двигатель. Ручкой воздушной заслонки установить частоту вращения коленчатого вала двигателя в диапазоне 2500-3000 об/мин. Все потребители электроэнергии должны быть отключены, не допускается работа даже светодиодных ходовых огней.

Вольтметром с широкой шкалой (можно использовать с цифровым индикатором) измерить напряжение на клеммах аккумуляторной батареи. Значение напряжения должно быть примерно 14,2 В. Допускается отклонение в большую или меньшую сторону, но не более 0,1 В. Если отклонение значительное, то реле-регулятор подлежит немедленной полной замене. Не забудьте перед началом диагностики убедиться в следующем:

  • ремень генератора имеет нормальное натяжение;
  • корпус регулятора ваз 2106 имеет надежный контакт с кузовом автомобиля.

Если есть дефекты, то их необходимо устранить регулировкой натяжения ремня или подтяжкой всех гаек крепления реле регулятора к корпусу. Для замены регулятора напряжения ВАЗ потребуется сделать следующее:

  • открутить 2 гайки со шпилек;
  • пометьте маркером все провода, чтобы потом их не перепутать;
  • отсоединить провода от регулятора напряжения;
  • снять старый регулятор, а на его место установить новый;
  • подключить провода по схеме;
  • затяните гайки.

Работа по замене регулятора напряжения на автомобиле ВАЗ 2106 завершена, занимает несколько минут и выполняется минимальным количеством инструментов. Старайтесь случайно не закоротить выводы регулятора напряжения только при ремонтно-диагностических работах, иначе можно повредить не только его, но и штатную проводку автомобиля ВАЗ 2106.

В автомобиле ВАЗ 2106 регуляторы напряжения бывают двух типов: бесконтактный электронный редуктор и электромагнитный регулятор. Первая — более новая и популярная модель. Если такой регулятор выйдет из строя, его можно будет легко заменить. Второй тип регулятора – это старая модель, которая уже снята с производства. Оба этих регулятора могут при необходимости заменять друг друга. Он даже не требует никаких дополнительных настроек.

Как проверить регулятор напряжения?

Но прежде чем менять регулятор, его обязательно надо проверить, так как поломка может быть не с ним связана. Перед проверкой аккумулятор должен быть полностью заряжен. Сам процесс проверки выглядит следующим образом:

  • Нужно завести машину и набрать около 3000 об/мин.
  • Не должно быть посторонних потребителей электроэнергии.
  • Вольтметром нужно измерить напряжение с клемм аккумулятора. Норма — 14,2 В.

Если показания сильно отклоняются от нормы, то вышел из строя регулятор напряжения и его необходимо заменить. Причины поломки могут быть следующие:

  • Очень часто поломка происходит из-за обрыва. Местом возникновения этого разрыва может быть термокомпенсирующий резистор или обмотка.
  • Возможна поломка дополнительных резисторов или обмотки дросселя.
  • Из-за нестабильного напряжения контакты могут подгореть, загрязниться и окислиться.


Замена регулятора напряжения ВАЗ 2106

Можно попробовать аккуратно почистить контакты бархатным надфилем, а регулятор промыть спиртом или бензином. После этого его нужно хорошо просушить и собрать обратно.
Если эти манипуляции не помогли, то регулятор придется заменить. Это можно сделать следующим образом:

  • Откручиваются гайки реле и снимается регулятор,
  • Чтобы не перепутать провода, можно заранее пометить их фломастером.
  • После этого провода необходимо отсоединить, а регулятор заменить на новый,
  • Теперь ставим все на место по отмеченным проводам.

После завершения установки необходимо подключить аккумулятор и проверить работоспособность нового регулятора.

В данной статье рассмотрены схемы зарядки автомобилей ВАЗ 2106 (ВАЗ-2101-ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 (кроме инжекторных) и их модификаций).

Цепь зарядки ВАЗ 2106 состав оборудования.

Цепь зарядки автомобилей ВАЗ 2106 включает в себя выносной регулятор напряжения, генератор, реле контрольной лампы зарядки и контрольной лампы заряда аккумуляторной батареи, расположенные на панели приборов.

Генератор.

Генератор переменного тока со встроенным выпрямителем применяется на автомобилях. Генератор приводится моноклинным клиновым ремнем от шкива коленчатого вала.

Реле регулятора.

Реле поддерживает напряжение, вырабатываемое генератором, в пределах 13,5 — 14,5В. и находится в моторном отсеке на левом крыле. На старых моделях регулятор напряжения был магнитоконтактного типа. Регулирование напряжения в этом реле осуществлялось замыканием и размыканием контактов электромагнитного реле при повышении и понижении напряжения. В настоящее время в качестве регулятора используется электронное реле, которое полностью взаимозаменяемо со старым. Но использование электронного реле, в отличие от контактного, не позволяет снимать клеммы с аккумулятора при работающем двигателе. Это может привести к внезапному скачку напряжения и повреждению регулятора и других электронных устройств. Для проверки работоспособности цепи и наличия заряда необходимо использовать вольтметр.

Реле контрольной лампы.

Цепь зарядки ВАЗ 2106 включает в себя р типа РС-702, обеспечивающий включение и выключение сигнальной лампы на панели приборов, которая свидетельствует о наличии или отсутствии зарядки и исправности генератора. Реле расположено на правом крыле в моторном отсеке. Конструкция реле такая же, как и у обычного электромагнитного реле. Контакты реле нормально замкнуты, то есть контакты замкнуты при отсутствии питания на катушке. Один конец катушки которого подключен к плюсу аккумуляторной батареи через замок зажигания, а другой к выводу фазы генератора. Один из контактов реле также подключен к плюсу через замок зажигания, собственно, он подключен к соответствующему выводу катушки, а второй к контрольной лампе.

При включении зажигания на электромагнитную катушку реле поступает питание, но катушка не подключена к минусу и поэтому через нее не протекает ток и якорь не притягивается к сердечнику. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. При работе генератора на обмотке статора появляется переменное напряжение. На концах катушки появится разность потенциалов, по ней начнет протекать ток. При значении напряжения около 7,5В магнитного потока электромагнита будет достаточно, чтобы притянуть якорь и разомкнуть контакты.

Цепь зарядки ваз 2106 принцип работы.

Рассмотрим работу цепи зарядки ВАЗ 2106. При включении зажигания на вывод 15 регулятора напряжения подается питание через предохранитель «обмотка возбуждения генератора». Затем с вывода 67 регулятора питание появляется на плюсовой щетке генератора, через обмотку возбуждения (обмотку якоря) на минусовую щетку и землю. В этом случае через обмотку якоря потечет электричество. В обмотке возникнет магнитное поле, которое намагничивает пластины якоря с зубьями. При вращении якоря зубья вращаются внутри обмотки статора, индуцируя в ней переменное магнитное поле, что приводит к возникновению переменного тока. Как найти неисправность написано в следующей статье
