сборочный карданного вала автомобиля ВАЗ-2105 и деталировки карданного вала Проставлены основные габаритные размеры
+7 (343) 777-00-42 Пн-Вс c 7:00 -16:00 по Москве.
Помощь
Мои желания
- Чертежи
- Агрегаты машин
- Карданные передачи
- Набор чертежей: сборочный карданного вала автомобиля ВАЗ-2105 и деталировки карданного вала
Код: 03.01.03.15.06
Разместил: Стечкин Иван
Чтобы скачать чертежи – Зарегистрируйся и поучаствуй в развитии сайта
Как здесь скачать?
Поиск по словам: Вал, Карданная, ВАЗ, ВАЗ-2105
Чертежи (для комплекса чертежей) в программе Компас:
- Чертеж детали вилка из стали 40Х ГОСТ 4563-71 в масштабе 1:2. Выполнен местный продольный разрез. Проставлены все конструкционные размеры и шероховатости. Прописаны технические характеристики: твердость 266 НВ, неуказанные предельные отклонения отверстий Н14, валов h24, других ±IT14/2 (формат А4 )
- Чертеж детали крышка подшипника из стали 3 ГОСТ 4563-71 в масштабе 1:4.
Выполнен поперечный разрез. Проставлены все конструкционные размеры и шероховатости. Прописаны технические характеристики: твердость 186 НВ, неуказанные предельные отклонения отверстий Н14, валов h24, других ±IT14/2 (формат А4 ) - Чертеж детали сердцевина клапана из стали 3 ГОСТ 4563-71 в масштабе 1:8. Выполнен продольный местный разрез. Проставлены все конструкционные размеры и углы. Обозначены шероховатости. Прописана твердость детали 186 НВ (формат А4 )
- Чертеж детали корпус клапана из стали 3 ГОСТ 4563-71 в масштабе 1:8. Выполнен местный продольный разрез. Проставлены все конструкционные размеры и шероховатость. Прописана твердость детали 186 НВ (формат А4 )
- Чертеж детали вал из стали 40Х ГОСТ 4563-71 в натуральную величину. Выполнен местный продольный разрез. Проставлены все конструкционные размеры и шероховатость. Прописаны технические характеристики: твердость 235 НВ, неуказанные предельные отклонения отверстий Н14, валов h24, других ±IT14/2 (формат А4 )
- Чертеж детали обойма сальника из стали 3 ГОСТ 4563-71 в масштабе 1:8. Выполнен поперечный разрез. Проставлены все конструкционные размеры и шероховатость. Прописаны технические характеристики детали: твердость 186 НВ, неуказанные предельные отклонения отверстий Н14, валов h24, других ±IT14/2, неуказанные предельные отклонения радиусов R1 (формат А4 )
- Чертеж детали балансировочная пластина карданного вала, изготовленная из стали 3 ГОСТ 4563-71 в масштабе 1:8. Выполнено два вида. Проставлены конструкционные размеры и шероховатость. Прописана твердость детали 186 НВ (формат А4 )
- Чертеж детали вилка из стали 40Х ГОСТ 4563-71 в масштабе 1:2. Выполнен продольный местный разрез. Проставлены все конструкционные размеры, углы и шероховатость. Прописаны технические характеристики: твердость 266 НВ, неуказанные предельные отклонения отверстий Н14, валов h24, других ±IT14/2 (формат А4 )
- Сборочный чертеж карданного вала автомобиля ВАЗ-2105 в масштабе 1:2. Прописаны технические условия для сборки: 1) качество сборки валов можно проверить на балансировочном станке при 750 об/мин, без нагрузки; 2) подшипники не должны греться. Дисбаланс не более 20 Гсм. Балансировочные пластинки изготавливаются из стали толщиной 2-3 мм и привариваются к трубе вблизи шарниров точечной электросваркой; 3) при сборке смазать подшипник пластичной смазкой ЛИТОЛ; 4) допустимое биение торца фланца и замка 0,10 мм; 5) защитный гофрированный резиновый чехол не должен иметь трещин и разрывов; 6) при сборке обеспечить соосность всех деталей допускается не более 0,45 мм. Прописаны основные технические характеристики вала: длинна карданного вала 1950 мм, внешний диаметр вала 90 мм, внутренний диаметр вала 82 мм, расчетный крутящий момент, который передается 5509 Нм, угол закрутки вала 1,854°. Указаны ГОСТы некоторых ключевых соединений. Обозначены габаритные размеры и позиции сборочных единиц и деталей (формат А1)
Выполнен поперечный разрез. Проставлены все конструкционные размеры и шероховатости. Прописаны технические характеристики: твердость 186 НВ, неуказанные предельные отклонения отверстий Н14, валов h24, других ±IT14/2 (формат А4 )
Выполнен поперечный разрез. Проставлены все конструкционные размеры и шероховатость. Прописаны технические характеристики детали: твердость 186 НВ, неуказанные предельные отклонения отверстий Н14, валов h24, других ±IT14/2, неуказанные предельные отклонения радиусов R1 (формат А4 )
Дисбаланс не более 20 Гсм. Балансировочные пластинки изготавливаются из стали толщиной 2-3 мм и привариваются к трубе вблизи шарниров точечной электросваркой; 3) при сборке смазать подшипник пластичной смазкой ЛИТОЛ; 4) допустимое биение торца фланца и замка 0,10 мм; 5) защитный гофрированный резиновый чехол не должен иметь трещин и разрывов; 6) при сборке обеспечить соосность всех деталей допускается не более 0,45 мм. Прописаны основные технические характеристики вала: длинна карданного вала 1950 мм, внешний диаметр вала 90 мм, внутренний диаметр вала 82 мм, расчетный крутящий момент, который передается 5509 Нм, угол закрутки вала 1,854°. Указаны ГОСТы некоторых ключевых соединений. Обозначены габаритные размеры и позиции сборочных единиц и деталей (формат А1)Спецификация – листов 2
Примечания для администратора: на украинском языке
- Сопутствующие товары (6)
- Отзывов (0)
Зарегистрируйтесь, чтобы создать отзыв.
Личное меню
ВАЗ 2105 — Лада — чертежи, размеры, фото автомобиля | Скачать чертежи, чертежи, блоки Autocad, 3D модели
- Лада
- Все картинки
Узнайте, как скачать этот материал
Подпишитесь, чтобы получать информацию о новых материалах:
t.me/alldrawings
vk.com/alldrawings
Описание

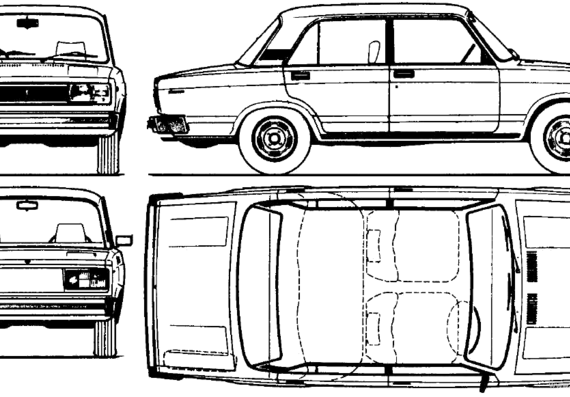

В архиве чертежи (фотографии) автомобиля с габаритными размерами
