Ваз 2106 схема подключения замка зажигания: схема подключения, как подключить и поменять, инструкции с видео и фото

by admin

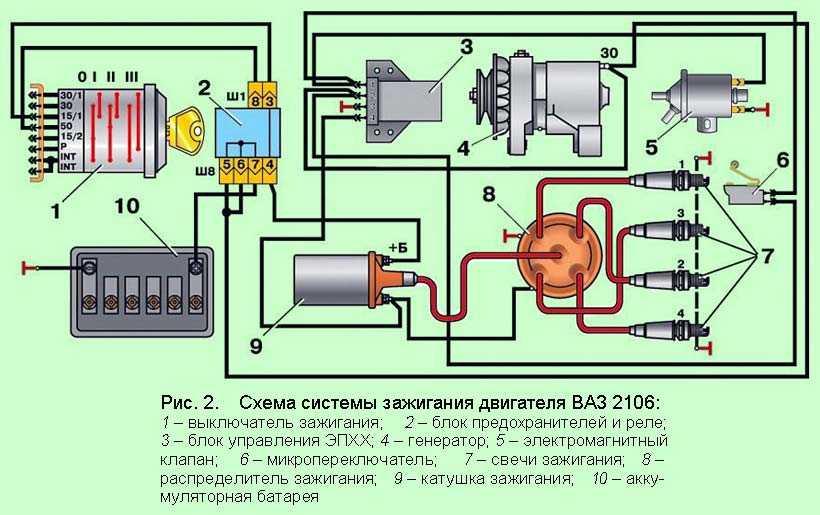

Схема и как правильно подключить замок зажигания на ВАЗ-2106

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в теле устройства, а вторая часть сделана отдельно из клеммной колодки. При использовании отказы связаны одинаково с обеими частями замка зажигания, где на клеммную колодку приходится немного больше неполадок в процентном отношении.

Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята. Особенно это важно, если надо выполнить проверку работы потребителя. Рассмотрим подробнее отказы по механической и электрической части.

Содержание

Механическая часть

Зачастую отказ замка зажигания по механической части провоцируют:

  • тугое проворачивание ключа зажигания;
  • заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.

Клеммная часть зачастую сгорает сама либо же перегорают ее контакты, которые соединяют определенные цепи электропитания. Бывает также, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разном положении ключа зажигания. Провоцирует этот перегрев долгое удержание ключа в положении «стартер», когда водитель на протяжении длительного времени не может завести мотор своего транспортного средства.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

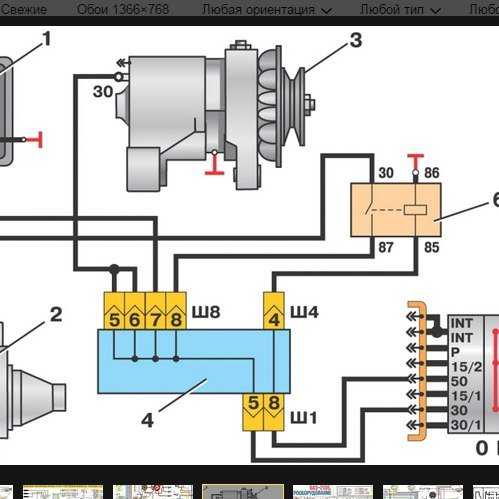

Как подсоединить провода: схема

Для соединения с проводами у клеммной колодки есть такие выводы:

  • «15»;
  • «30»;
  • «30/1»;
  • «50»;
  • «INT».

Читайте также: Как поменять рулевую колонку на ВАЗ-2106

На клемму «15» нужно устанавливать кабель голубого цвета, причем обязательно двойной. На «30/1» – коричневый вариант, на «30» – розовый, на «50» – красный или пурпурный, на клемму «INT» – черный и обязательно двойной. Клеммы «30» и «50» несут ответственность за пуск стартера, которые при отказе замка можно соединить для запуска мотора, чтобы успешно добраться до станции технического обслуживания или магазина автозапчастей.

Как правило, в коробке для клеммной колодки предлагается инструкция, в которой четко объяснено, как подключать кабели. Следуя точно всем правилам, можно самостоятельно выполнить эту работу, минуя обращение в технический сервис. Тем, кому сложно разобраться в инструкции, придется все же обратиться к мастерам, дабы не навредить собственному авто, поскольку при одном неправильном действии можно вывести из строя те или иные элементы зажигательной системы.





Как вам статья?

Схема подключения замка зажигания ВАЗ 2106: как снять, осуществить замену и подключить провода? » Авто центр ру



В любом автомобиле замок зажигания является одним из основных компонентов системы, поскольку именно с его помощью осуществляется запуск двигателя. При поломке ЗЗ завести мотор не выйдет, поэтому каждый автовладелец должен знать о причинах и признаках неисправности устройства. Из-за чего замок зажигания ВАЗ 2106 может выйти из строя и как осуществить его замену самостоятельно? Ответы на эти вопросы ищите ниже.

[ Скрыть]

Какие неисправности могут произойти в работе замка зажигания?

Что представляет собой схема подключения проводов ЗЗ, как снять, как подключить, произвести замену и ремонт механизма в гаражных условиях? Для начала предлагаем разобраться в основных поломках, которые могут произойти с девайсом. Сам по себе ЗЗ состоит из механической, а также контактной частей. В механическую часть устройства вставляется ключ, а в контактной группе расположены все нужные для работы контакты и провода.

Одной из основных причин поломки шестерочного ЗЗ является заклинивание устройства в случае попытки угона автомобиля. Если ЗЗ заклинит, то разумеется, запуск двигателя будет невозможным.

Кроме того, одной из наиболее встречаемых причин считается именно поломка контактной группы. Как показывает практика, данная составляющая может сломаться из-за короткого замыкания либо закисления контактов, также проблема может заключаться в повреждении изоляции. Основными признаками неработоспособности ЗЗ является невозможность запуска двигателя, а также отказ в работе сразу нескольких потребителей энергии, которые, как может показаться на первый взгляд, не связаны между собой.

Способы устранения поломок

Перед тем, как заменить, отремонтировать и произвести установку нового ЗЗ, предлагаем более подробно узнать о нескольких способах решения проблемы:

  1. Снятие и замена устройства на новое. Многие автовладельцы меняют свои ЗЗ из-за того, что не хотят заниматься самостоятельным ремонтом и тратить на это свое время и силы. Иногда такой подход действительно целесообразен, если проблема серьезная.
  2. Произвести разборку устройства и выявить вышедшие из строя элементы, после чего заменить их. Как правило, причина неисправности кроется в неполадках в работе контактной группы. Перед тем, как подсоединить новую группу, нужно учитывать распиновку контактов по цвету, ее важно соблюсти.

Если вы будете менять ЗЗ, то учтите, что также надо будет поменять личинку и в дверном замке, а также в замке багажного отделения. В противном случае ключ не сможет открывать багажник и двери (автор видео — канал Регион 4253).

Как своими руками поменять и подключить устройство?

Перед тем, как поменять устройство, подготовьте шило и две отвертки — с крестовым и плоским наконечниками. При отсутствии шила можно использовать гвоздь, его ширина должна составить 2 мм, а длина должна быть как можно больше. Также нужно позаботиться о том, чтобы напряжение в бортовой сети отсутствовало. 12 вольт хоть и не вредны для человека, но замыкание может спровоцировать также выход из строя других потребителей энергии. Поэтому перед тем, как поменять и как подцепить новый ЗЗ, необходимо будет отключить аккумуляторную батарею от питания.

Итак, как правильно выполнить замену механизма — подробная инструкция с фото представлена ниже:

  1. Установите в ЗЗ ключ и проверните его на 90 градусов таким образом, чтобы он был установлен в положение 0. Это нужно сделать обязательно, поскольку в данном случае штифт, с помощью которого крепится рулевой шкив от проворачивания, зайдет в секретку. Иными словами, это не даст штифту препятствовать вашим дальнейшим действиям.
  2. Далее, необходимо будет демонтировать пластмассовую защитную накладку руля, поскольку именно за ней скрывается само устройство и все разъемы. Для выполнения этой задачи вам нужно будет открутить пять винтов — с их помощью нижняя часть накладки крепится с верхней.
  3. Когда болты будут откручены и извлечены, необходимо будет приподнять верхнюю часть накладки и демонтировать ее. После этого обе составляющие защиты убираются в сторону.
  4. Выполнив эти действия, нужно будет открутить винты, с помощью которых крепится замок зажигания. Сами болтов два, они расположены слева и справа от устройства. Когда болты будут выкручены, вам надо будет отключить провода, подключенные к контактной группе.
  5. На следующем этапе вам необходимо будет посмотреть на левую часть устройства — здесь вы сможете увидеть небольшую щель. В данную щель надо будет вставить шило либо гвоздь, а затем вдавить само крепление.
  6. Сделав это, необходимо произвести снятие устройства из посадочного места, при этом его нужно будет поддеть отверткой. Когда замок зажигания будет у вас в руках, вы сможете либо заменить устройство, либо произвести его ремонт, в зависимости от необходимости. Если вы не знаете, как поставить замок обратно, то в этом нет ничего сложного — процедура выполняется аналогичным снятию образом, только в обратной последовательности.
    Для установки необходимо вставить ключ в новый ЗЗ, после чего установить его в положение 0. После этого нижний фиксатор зажимается, это позволит установить девайс в посадочное место. Подключаются все необходимые провода в соответствии со схемой распиновки, проверяется работоспособность установленного узла.

Фотогалерея «Замена замка зажигания»


Видео «Ремонт ЗЗ в домашних условиях»

Подробная инструкция по самостоятельному ремонту замка зажигания представлена в ролике ниже (автор — Андрей Нишенко).
