Приборы отличаются местом установки. Они могут быть штатными и выносными. В качестве штатного обычно устанавливается аналоговый вид. Если штатного устройства нет, можно установить самостоятельно выносное. Его часто устанавливают на гоночные автомобили, чтобы получить более точные показания оборотов, так как скорости необходимо переключать при определенном количестве оборотов вала. Для достижения этой цели в них установлены сигнализаторы, сообщающие, когда достигаются определенные обороты.

Информация на стрелочных устройствах лучше воспринимается человеком, чем на цифровых.

Правда, если дергается стрелка тахометра, то информации может быть недостоверной. Преимущество цифровых аналогов в точности, хотя в обычных условиях, она не имеет большого значения.

Устройство

Тахометр дает возможность вовремя переключаться на другую скорость, чтобы двигатель работал в экономичном режиме. Начинающий водитель может ориентироваться на положение стрелки. Если она приближается к красной зоне, то необходимо переключиться на более высокую передачу. Кроме того, прибор используют для регулировки работы силового агрегата на холостом ходу и контроля частоты вращения коленвала вовремя движения (автор видео -Avto-Blogger. ru).

Аналоговые тахометры надежные и простые измерительные приборы.

В их конструкцию входят следующие элементы:

• стрелка указателя;
• градуированная шкала;
• электромагнитная катушка, у которой обмотка экранированная;
• кабеля для передачи информации с коленчатого вала.

В основе работы устройства используется электронный принцип. Сигнал от коленвала передается посредством проводов на микросхему, благодаря которой стрелка движется по циферблату. Информация может сниматься непосредственно с вала, с генератора или с других валов отбора мощности. При этом исходный сигнал преобразуется с определенным коэффициентом.

 Возможные неисправности и способы их устранения

Прыгающая стрелка измерителя говорит о неисправностях в автомобиле. Ремонт зависит от причин неисправности.

Можно перечислить ряд причин неисправности устройства и способы их устранения:

1. При плохих контактах или поврежденной проводке, теряется источник сигналов от двигателя к устройству. Чтобы обнаружить неисправность проводки, нужно проверить электрические провода. При обнаружении повреждений или обрывов провода нужно заменить. Плохие контакты часто являются следствием окислительных процессов. Для восстановления работоспособности контакты нужно зачистить.
2. Недостаточное питание. Следует проверить напряжение на плюсовом и минусовом проводе, а также «массу».
3. Если плавает стрелка тахометра или не опускается на ноль, причина может быть в неисправности датчика. В таком случае его необходимо заменить.
4. В случае с цифровым устройством может не работать, если вышел из строя светодиодный экран. Такая поломка возможна при продолжительной эксплуатации. Отремонтировать дисплей невозможно, его можно только заменить исправным устройством.
5. Если стрелка тахометра прыгает на холостых оборотах, возможны проблемы с трамблером. Необходимо провести проверку состояния его контактов. Кроме того, причиной может стать конденсатор трамблера, расположенный на крышке. Его часто пробивают при эксплуатации.
6. Если стрелка тахометра скачет, то причина может быть в нарушении целостности цепи системы зажигания. Ее необходимо проверить и устранить неисправность.
7. Стрелка может беспорядочно дергаться после замены прибора. В этом случае его нужно настроить: отрегулировать положение самого устройства, вывести указатель на ноль, проверить правильность установки и подключения. Регулировка проводится с помощью тумблера, расположенного на задней панели прибора.
8. Если стрелка прыгает на высоких оборотах, то причина в выходе из строя коммутатора, который нужно заменить. Также возможны проблемы с двигателем, но эти неполадки может обнаружить только специалист на специальном оборудовании.
9. Причиной неисправности может быть замена высоковольтных проводов системы зажигания, их износ или повреждение.
10. Указатель может упасть до нижнего предела или подергиваться, так как меняется форма импульса на катушке. Причина в том, что в сечении у штатных кабелей другое сопротивление. Для устранения данной неполадки нужно уменьшить номинал внешнего резистора, расположенного на микроплате тахометра.

Заключение

Перечисленные неисправности наиболее распространены. Их устранение по силам любому автолюбителю. Если проведенные мероприятия не помогли восстановить работоспособность устройства, а причина неисправности не обнаружена, лучше обратиться с этим в СТО. На станции техобслуживание есть специальное оборудование для диагностики, с помощью которого специалисты определят и устранят неисправность.

 Загрузка …

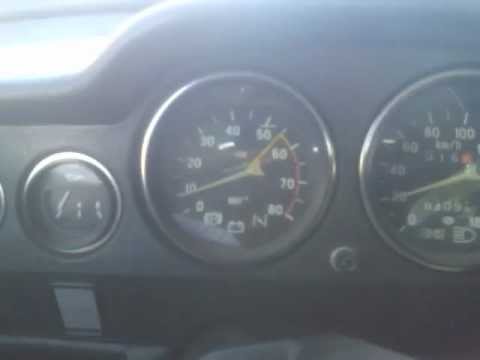

Видео «Устранение неисправностей тахометра»

В этом ролике рассказывается, что нужно сделать, чтобы не дергалась стрелка измерителя (автор видео — T-Strannik).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (91. 67%)

Нет (8.33%)

Что делать, если стрелка тахометра прыгает?

Часто причиной того что не работает тахометр, является недавняя замена высоковольтных проводов зажигания.

Тахометр— это измерительный прибор, устанавливаемый на автомобилях для определения частоты вращения коленчатого вала силового агрегата. Он обеспечивает возможность отслеживания изменения оборотов двигателя, с целью избежания работы на слишком низких или чрезмерно высоких частотах (когда стрелка тахометра прыгает) вращения коленчатого вала.

С помощью тахометра выбирается необходимый режим работы мотора.

Главное предназначение тахометра заключается в своевременном переключении скоростей, что позволяет выбирать наиболее экономичный и оптимальный режим работы двигателя. Так как даже неопытный водитель может определить нужный момент переключения когда стрелка приближается к красной зоне, или опускается до минимальных показателей. Тахометр также используется для выполнения настройки и регулировки работы силового агрегата на холостом режиме и для периодического отслеживания оборотов конструкции в движении разной скорости и при различной нагрузке на автомобиль.

Основной принцип функционирования тахометра построен на определении количественного значения импульсов, которые отправляют датчики. В зависимости от порядка подачи сигналов, промежутков между сигналами и их интенсивности — прибор определяет частоту вращения вала с заданной точностью. Импульсные сигналы могут учитываться в двухстороннем направлении в равных пропорциях.

Определенные показатели преобразуются с помощью тарированного прибора в определенные значения частоты вращения. Поэтому стрелка тахометра перемещается в соответственном направлении, если при работе двигателя указатель оборотов не реагирует — значит не работает тахометр.

Для того чтобы определить причину отсутствия показаний числа оборотов необходимо разобраться с конструктивными особенностями тахометра и определить перечень возможных неисправностей.

Содержание

1. Тахометры разделяют на цифровые и аналоговые
2. Виды приборов
3. Некорректность показания стрелки

Тахометры разделяют на цифровые и аналоговые

Тахометры имеют возможность сбрасывания полученных данных. Точность показаний достаточно условна и варьируется в пределах 500 оборотов за единицу времени (об/мин), некоторые приборы обеспечивают точность с шагом 100 оборотов. Цифровой тахометр отличается наличием электронного табло, которое отображает информацию о частоте оборотов силового агрегата. Такие тахометры применяют при регулировке и настройке работы электронного зажигания, диапазона работы экономайзера и настройке работы всего двигателя в целом.

Аналоговый тахометр очень распространен и применяется в большинстве автомобилей. Аналоговый тахометр довольно удобен в процессе эксплуатации автомобиля, так как особая точность при езде не требуется, а прибор показывает обороты с помощью стрелки, которая перемещается по калиброванному циферблату. Но при некорректной работе датчиков дергается стрелка тахометра, что не позволяет качественно контролировать число оборотов коленчатого вала.

Аналоговые тахометры — довольно простой и надежный прибор измерения. Конструкция разрабатывалась с учетом многолетнего опыта и с применением современных технологий производства.

Современный тахометр состоит из следующих деталей и конструктивных частей:

• базовая микросхема;
• электромагнитная катушка с экранированной обмоткой;
• кабеля отбора показателей с коленчатого вала;
• тарированная шкала;
• стрелка указателя.

Принцип действия тахометра основывается на передаче сигнала от вала по кабелям на микросхему, которая обеспечивает перемещение стрелки по шкале. Отбор сигнала может выполнятся непосредственно от вала, от генератора машины или от других валов отбора мощности с соответствующим коэффициентом преобразования исходного сигнала.

Виды приборов

Тахометры также подразделяются на штатные и выносные, в зависимости от метода установки. Если со штатными все понятно — то выносные могут иметь несколько видов назначения.

В первую очередь выносной тахометр предназначается для крепления на панели приборов и придания транспортному средству более индивидуального облика. В зависимости от предпочтений автолюбителей, такой прибор более удобен.

В конструкцию тахометра добавлены декоративные стойки и захваты для крепления на торпеде, он имеет в основном цифровой принцип обработки сигнала. При его наличии не возникает проблем как проверить тахометр, который установлен на доске приборов, для этого необходимо сравнить показания на различных режимах работы двигателя. Такие приборы часто используют профессиональные спортивные гонщики и любители индивидуальности в оформлении своего автомобиля.

Для диагностики штатного прибора подходит именно выносной цифровой тахометр с более высокой точностью определения частоты вращения. Так же с его помощью можно самостоятельно выполнять регулировку работы двигателя с большей точностью. Вовремя движении удобнее использовать штатный тахометр, так как глаз хорошо воспринимает угол наклона стрелки и высокая точность при езде не требуется.

Некорректность показания стрелки

Если дергается стрелка тахометра, то определить возможные неисправности можно по следующим алгоритмам:

1. Необходимо проверить лампу «Check» на приборной доске, если она не загорается, то, скорее всего, диагностика системы не определит поломку.
2. Необходимо выполнит проверку электропроводки. Протестировать нужно уровень напряжения на проводе плюс и минус, проверить состояние соединений. Также обязательно следует выполнить проверку массы, так как этот момент часто упускают. Особенно если другие приборы или оборудование функционируют некорректно.
3. Необходимо проверить состояние контактов трамблера, может это причина тог что тахометр не работает. Также следует проверить конденсатор на крышке трамблера, его могло пробить в процессе эксплуатации (частая причина выхода из строя тахометра).
4. Проверьте цепи системы зажигания, ее неисправность тоже может вызвать проблемы в работе тахометра.
5. Если дергается стрелка тахометра после проведения ремонта или замены прибора, то его надо настроить. Отрегулируйте положение самого прибора, положение нуля, качество подключения, проведите регулировку тумблером на задней части прибора.
6. Если дергается стрелка тахометра при достижении высоких оборотов, то это отличительная черта поломки коммутатора, который следует заменить.

Часто причиной того что не работает тахометр, является недавняя замена высоковольтных проводов зажигания.

Стрелка прибора подергивается или проваливаться до нижнего предела. Причина в том, что штатные кабеля имеют другое сопротивление в сечении, это провоцирует изменение формы импульса на катушке. Устранить можно, уменьшив номинал внешнего резистора на плате КП.

Настройка трамблера ваз 2106 зазоров

Потому как грамотно и умело выполнена настройка зажигания ваз 2106 зависит не только мощность и динамика силового агрегата, но и расход. Неправильную работу зажигания можно определить по следующим пунктам:

затрудненный запуск;

недостаточная мощность двигателя;

завышенный расход;

нестабильный режим ХХ;

высокая температура;

детонация после отключения;

при резком нажатии появляется характерный стук пальцев на «газ».

Настройка зажигания на ВАЗ

В зависимости от того, какой тип зажигания установлен в вашей модели, настройка системы имеет некоторые особенности. При этом принцип выполнения этой операции одинаков для всех модификаций. Зажигание ВАЗ-2106 осуществляется в 3 этапа:

УЗСК — калибровка контактного угла в закрытом положении.

УОЗ — регулировка угла опережения.

Контроль производительности в движении.

Регулировка угла контакта зажигания

Для работы нам потребуется:

набор ключей, в том числе специальный ключ для коленвала;

• набор щупов для ВАЗ-2106;

  тахометр электронный.

Если в вашей модели используется классическая или транзисторная система зажигания, настройку зажигания производим в следующем порядке.

Демонтируем крышку с трамблера и зачищаем напильником контакты, чтобы они плотно сомкнулись между собой. При необходимости подогните неподвижный элемент.

Проворачивая коленвал специальным ключом, выставляем максимальный зазор. При отсутствии ключа можно выполнить эту процедуру, толкнув автомобиль, предварительно включив 4-ю передачу.

После установки максимального зазора отвинтите винт опорной плиты.

Затем калибрует зазоры пластиной 0,4 мм, а затем фиксирует положение, вкручивая винт.

Контролируем расстояние между электродами пластин на 0,35 и 0,4 мм. При этом тонкий зонд должен проходить легко, а толстый инструмент – нет. Ставим на место крышку распределителя.

Запускаем двигатель и проверяем его с помощью тахометра УЗСК. Он должен быть 55°±3°. Калибрует при необходимости.

Регулировка угла опережения зажигания




Существует несколько вариантов выполнения данной процедуры, оптимальными являются следующие:

• со стробоскопом;

  с помощью лампочки;

  от искры;

— самый быстрый и точный метод калибровки при наличии данного устройства. Сначала необходимо подключить устройство к сети машины. Затем необходимо снять с распределителя и заглушить трубопровод октан-корректора. Вслед за этим прогреваем двигатель до рекомендуемой температуры. После этого ослабляем болт крепления трамблера и направляем луч стробоскопа в район шкива. При стабильных оборотах ХХ, вращая корпус распределителя, ставим первую метку шкива против второго деления, которое находится на крышке газораспределителя. Отрегулировав нужное положение, фиксируем корпус трамблера, затянув крепежный болт.




Настройка с лампочкой выполняется при отсутствии стробоскопа. Регулировка осуществляется с помощью двенадцативольтовой лампочки, к которой предварительно подключаются 2 провода и специального ключа для коленвала.

Сначала, вращая коленчатый вал, установите его метку напротив нулевого деления на крышке газораспределителя.

Подсоедините один провод лампочки к катушке через кабель, идущий от распределителя, а другой к массе кузова.

Снимите центральный кабель распределителя и подключите его к массе.

Немного отвернуть болт крепления корпуса распределителя.

Включите систему зажигания, лампа должна гореть.

Вращая корпус распределителя по часовой стрелке, установите положение, при котором загорается контрольная лампа.

После этого отодвинуть корпус назад, пока лампа снова не загорится.

Закрепите распределитель болтом.




Если в вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, то с лампочкой эту регулировку не получить по причине того, что напряжение, которое имеется на контактах трамблера, может недостаточно, чтобы включить лампу. В этом случае регулировку следует производить с помощью диодного пробника или вольтметра.

Регулировка искры производится исходя из того, что искра появляется при размыкании контактов. Предварительно установите коленчатый вал в положение, при котором его метка совпадет с первым делением на крышке газораспределителя.

При этом ползунок распределителя будет находиться напротив силового кабеля 1-го цилиндра. Вытяните центральный трос распределителя и расположите его на расстоянии от земли в пределах 5 мм. Отверните болт крепления распределителя и включите зажигание. Поверните корпус по часовой стрелке на 25-30 градусов. После этого медленно отодвинуть корпус назад и в момент появления искры зафиксировать трамблер.




Регулировку на слух следует проводить только в исключительных случаях, когда вышеуказанные варианты по тем или иным причинам не могли быть реализованы. Сначала заводим двигатель, а затем ослабляем крепление корпуса трамблера. Поверните корпус, чтобы установить двигатель максимальной скорости. После этого немного поверните трамблер по часовой стрелке и зафиксируйте корпус болтом. При этом вполне вероятна большая ошибка, однако этого будет достаточно, чтобы добраться до ближайшего СТО или своего гаража, где можно выполнить более точную настройку.




Видео — Установка зажигания от лампочки

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо проверить на ходу автомобиля. Перед этим предварительно прогрейте двигатель и, разогнавшись до 45-50 км/ч, включив 4-ю передачу, энергично нажмите на педаль газа. При правильной регулировке зажигания в этот момент должны появиться на короткое время (1-2 секунды) и тут же исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если этого не произошло, поверните корпус распределителя на 1 позицию против часовой стрелки. При продолжительности детонации более 2 секунд корпус необходимо повернуть по часовой стрелке на 1 деление.

Система зажигания играет очень важную роль в работе двигателя внутреннего сгорания. От нее зависит большое количество параметров, сильно влияющих на общее поведение автомобиля. Поэтому каждый водитель российского автопрома должен знать, как выставить зажигание на ВАЗ 2106.

Система зажигания нужна для создания электрического импульса, воспламеняющего топливовоздушную смесь внутри цилиндра. В зависимости от модификации автомобиля она может быть контактной и бесконтактной. В последнее время он получил широкое распространение на бесконтактной основе и работает по транзисторной схеме.

Центральной частью системы является распределитель, внутри которого находится подвижный контакт, передающий электрический импульс на высоковольтные кабели.

Последние подключаются к свечам зажигания. В середине распределителя установлен датчик Холла, который определяет угловое положение распределителя и передает эту информацию на выключатель. Он посылает сигнал на катушку зажигания, которая преобразует 12 вольт в 25 киловольт. Сам трамблер работает от коленвала, поэтому его работа четко синхронизирована. В инжекторных двигателях используется модуль зажигания, который сам регулирует момент опережения зажигания.

Работа контактной системы имеет аналогичный принцип работы, однако в схеме отсутствует выключатель и датчик Холла. Сама суть действия должна соответствовать порядку искрообразования, которое должно происходить ровно в тот момент, когда поршень находится в верхней мертвой точке. Причем этот процесс должен происходить с некоторым опережением, потому что смесь начинает гореть не сразу, а через небольшой промежуток времени. Таким образом, в момент, когда в цилиндре появляется максимальное давление, поршень достигает высшей точки и идет вниз.

Результатом этого взаимодействия стало появление двух терминов, обозначающих раннее и позднее зажигание. На самом деле зажигание должно быть немного ранним, и этот угол не должен превышать 5 процентов. Если он слишком большой, то смесь будет воспламеняться слишком рано, что характерно для появления стука, когда смесь сгорает слишком рано и двигатель начинает греться больше, чем в обычном режиме.

Это очень опасный режим, который может привести к серьезным повреждениям.

Еще одна проблема — позднее зажигание … В этом случае бензин сгорает слишком поздно и цилиндры двигаются больше по инерции, чем за счет сгорания топлива. Из-за этого происходят потери мощности, простреливание глушителя, а также повышенный расход топлива. При обнаружении этих признаков, а также при перегреве двигателя необходимо отрегулировать угол опережения зажигания.

Процесс регулировки зажигания ВАЗ 2106

На самом деле здесь нет ничего сложного, и водители придумали множество способов, основной из которых – использование стробоскопа. Конечно, это очень точный метод, позволяющий максимально правильно отрегулировать зажигание на любом карбюраторном автомобиле. Однако сам стробоскоп стоит около 600 рублей, когда регулировка зажигания на ВАЗ 2106 в автосервисе будет стоит 300. Это говорит о том, что есть смысл использовать стандартный набор инструментов и сэкономить такую ​​сумму денег.

Вам понадобится трещотка (можно заменить домкратом), а также ключ на 13, свечной ключ и заглушка, соответствующая свечному отверстию. Теперь вы узнаете, как выставить зажигание полностью с нуля. Для этого сначала нужно найти верхнюю мертвую точку первого цилиндра в такте сжатия. Выверните свечи и вставьте свечу в первый цилиндр.

Вращайте коленчатый вал с храповым механизмом до тех пор, пока не выйдет пробка. Этот момент считается точкой максимального сжатия воздуха в цилиндре. Метка на шкиве коленчатого вала и длинная метка на крышке подшипника должны совпадать. Для создания нужного упреждения рекомендуется установить его на вторую отметку, что будет соответствовать углу в 5 градусов. После этого вращать коленвал уже не нужно.

Если у вас нет храповика, вы можете вращать мотор с помощью заднего колеса. Для этого нужно установить коробку передач на четвертую скорость, а колесо поднять домкратом. Во избежание случайных падений рекомендуется установить под машину противооткатные упоры и опору.

Теперь берем ключ на 13 и откручиваем болт-фиксатор трамблера вашего ВАЗ 2106 … Сняв фиксатор, вытащите трамблер и установите его так, чтобы его бегунок был напротив контакта 1 цилиндра на трамблере крышка. Затем вы можете собрать его, но не затягивайте болт. Опустите автомобиль и подготовьте его к запуску.

Теперь нужно два человека: первый будет крутить стартер, а второй будет задавать угол опережения. Возьмите октан-корректор рукой и попросите напарника запустить стартер. Возможно, что он не заведется, в этот момент необходимо медленно двигать трамблер до тех пор, пока двигатель не запустится. Это будет точка, в которой вы установите правильный угол опережения зажигания. При запуске двигателя необходимо будет продолжать вращать трамблер до максимально стабильной работы двигателя вашего ВАЗ 2106.

Вот и все. Вот так выглядит процесс регулировки зажигания на автомобиле ВАЗ 2106. Таким образом, это можно сделать без участия специалистов автосервиса, а также сэкономить некоторую сумму денег. Желаем удачи на дороге!

Динамика автомобиля, расход топлива, токсичность выхлопа и надежность запуска на карбюраторной «семерке» зависят от правильной установки угла опережения зажигания. Устаревшая «контактная» система требует периодического обслуживания и регулировки. Регулировка зажигания на ВАЗ 2107 с инжекторным двигателем, оснащенным бесконтактной системой зажигания, не требуется. А вот владельцам устаревших модификаций ВАЗ 2107 приходится обращаться на СТО для регулировки или выполнять операцию самостоятельно. Это нетрудно сделать.

Что такое «установка момента зажигания»

Опережение зажигания означает, что воздушно-топливная смесь воспламеняется до того, как поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Этот фактор оказывает большое влияние на работу двигателя. Между моментом появления искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя этот промежуток времени чрезвычайно мал, из-за высокой частоты вращения коленчатого вала при воспламенении смеси поршень может пройти большой путь от момента искрения до взрыва смеси. При правильно установленном угле опережения смесь взрывается в тот момент, когда поршень находится в ВМТ и готов двигаться вниз. Если смесь поджигается раньше («раннее зажигание»), она взрывается на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. При позднем зажигании («позднее зажигание») смесь взрывается после выхода поршня из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газов в цилиндре и, следовательно, потере мощности и снижение экономичности. Поэтому установка зажигания на ВАЗ 2107 процедура важная и нужная. Искрение должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленчатого вала.

К чему приводит неправильно выставленное зажигание на ВАЗ 2107?

Неправильный угол опережения вызывает следующие проблемы:

Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим работы мотора. В то же время нагрузка на кривошипно-шатунный механизм снижает ресурс их работы.

Снижение динамики автомобиля. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен произойти ровно в момент нахождения поршня в ВМТ.

Прогарные клапаны. При позднем зажигании смесь продолжает гореть на протяжении всей фазы выпуска, что вызывает перегрев клапанов и «хлопки» выпускного коллектора.

Что необходимо для регулировки зажигания ВАЗ 2107 (карбюратор)

Для настройки зажигания и регулировки зазора прерывателя трамблера потребуются:

• ключ на 13;
• отвертка;
• наждак;
• свечной ключ;
• специальный ключ для коленчатого вала;
• Вольтметр или «контрольный» (лампа 12В).

Метки зажигания ВАЗ 2107

При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленчатого вала и на переднюю крышку двигателя.

На шкиве двигателя есть насечка, которая должна совпадать с одной из трех отметок на крышке в зависимости от используемого топлива.

Этикетки на крышке бывают разной длины — короткие, средние и длинные. Первому соответствует угол опережения 10 градусов, второму — 5 градусов, третьему — 0 градусов (воспламенение смеси происходит в ВМТ).

Топливо с высоким октановым числом сгорает быстрее, чем с низким октановым числом. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него составляет 5 градусов.

Как выставить зажигание на ВАЗ 2107

Регулировать зажигание даже в гаражных условиях не нужно. При наличии инструментов выставить угол опережения можно буквально на улице. Процедура следующая:

• Дайте двигателю остыть (если он горячий). Это позволит избежать ожогов во время работы.
• Снять высоковольтные провода со свечей зажигания.
• Выкрутить свечи зажигания (можно ограничиться только свечой первого цилиндра, но при всех выкрученных свечах компрессии в цилиндрах нет и коленвал крутить гораздо легче).
• Закройте пальцем свечное отверстие на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
• С помощью специального ключа провернуть коленчатый вал до начала такта сжатия (палец должен чувствовать давление воздуха).
• Продолжая вращать коленчатый вал, совместите метку на шкиве со второй меткой на передней крышке двигателя.

Примечание: если двигатель работает на высокооктановом топливе (бензин 92 или 95), установите угол опережения 5 градусов (средняя метка на двигателе). Если используется бензин 76 или 80, угол опережения должен быть равен нулю (длинная метка на двигателе), чтобы избежать детонации.

• Снимите крышку распределителя, отвернув монтажные кронштейны. Когда метки выставлены, «бегунок» необходимо повернуть внешним контактом к клемме провода первого цилиндра на крышке распределителя. Если это не так, стоит проверить положение коленчатого вала — возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не на сжатие).
• Проверьте положение защелок крышки распределителя. Они должны располагаться на линии, параллельной оси двигателя.
• Ослабьте гайку крепления распределителя так, чтобы его корпус свободно вращался от руки.
• Подключить вольтметр или лампу на 12 вольт к массе и к проводу катушки зажигания к низковольтному проводу распределителя.
• Включите зажигание.
• Плавно поворачивайте корпус распределителя по часовой стрелке до тех пор, пока не погаснет контрольная лампа (пропадет напряжение на вольтметре). Если лампа не загорается сразу после включения зажигания, трамблер вращать не нужно.
• Медленно поворачивайте распределитель против часовой стрелки, пока не загорится контрольная лампа.
• Остановить вращение и затянуть гайку крепления распределителя.
• Выключить зажигание.
• Установите крышку распределителя на место.
• Подключение высоковольтных проводов.

Проверка угла опережения зажигания

В первую очередь необходимо запустить двигатель. Если он завелся раньше, а после регулировки нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, проверьте угол опережения на лету:

• Разогнать машину до 45 км/ч.
• Включите 4-ю скорость.
• Резко нажмите на педаль газа.
• Детонация должна возникать в течение 2-3 секунд, а затем, после разгона автомобиля, должна исчезнуть.

Если после разгона детонация не исчезает, зажигание «раннее». Если детонации не происходит вообще, воспламенение происходит «позднее». Для уменьшения опережения отверните гайку крепления распределителя и поверните ее по часовой стрелке чуть меньше деления шкалы. Вы можете увеличить опережение, повернув вентиль против часовой стрелки.

Совет: когда зажигание идеально выровнено, нарисуйте отметку на шкале. Это облегчит последующую регулировку зажигания.

Регулировка зазора трамблера прерывателя ВАЗ 2107

Качество искры зависит от зазора между контактами прерывателя и состояния самих контактов. Для регулировки трамблера ВАЗ 2107 необходимо выполнить следующие операции:

• отщелкнуть кронштейны крепления и снять крышку трамблера;
• открутить винты крепления бегунка;
• снять ползунок;
• зачистите контакты прерывателя наждаком (чтобы не повредить контакты, необходимо использовать наждак с зернистостью не более 600).
• ослабить винт крепления контактов прерывателя;
• поверните регулировочный винт, чтобы установить зазор 0,4 мм с помощью подходящего щупа;
• затяните крепежный винт;
• установить и зафиксировать ползунок;
• закрепить крышку распределителя.

Помимо регулировки может потребоваться ремонт трамблера ВАЗ 2107. Заключается в очистке контактов на крышке трамблера или замене самой крышки, замене бегунка, резистора или контактной группы.

Любая работа двигателя автомобиля зависит не только от состояния механизмов и агрегатов, но и от правильно выставленного угла зажигания (далее — УЗ). Естественно, отечественные автомобили, в частности, речь пойдет о легендарных «шестерках», не являются исключением. Этот материал позволит вам узнать, как выставить зажигание на ВАЗ 2106 и какие нюансы следует учитывать, чтобы не допустить ошибок.

Пошаговое руководство по настройке зажигания

Как известно, в работе электронного или бесконтактного зажигания нет недостатков, характерных для контактных систем. Например, с регулировкой и выставлением зазора автомобилист не сталкивается в контактной группе. Если вы не знаете, как правильно отрегулировать угол опережения по лампочке и по меткам, то ниже представлена ​​подробная инструкция по настройке на первом цилиндре.

Прежде чем мы объясним, как делается публикация, посмотрите, что означают метки:

• первая метка расположена по часовой стрелке, значит УЗ 10 градусов;
• вторая, то есть средняя метка используется для регулировки УЗИ на пять градусов;
• что касается последней отметки, то в соответствии с ней устанавливается УЗ, равный нулю градусов; при такой настройке горючая смесь будет воспламеняться в момент входа поршня в ВМТ.

Сами метки выравниваются путем вращения коленчатого вала или воздействия на храповик. В качестве альтернативы для регулировки гайки можно использовать специальный ключ.

Инструменты и материалы

Итак, перед настройкой КМ необходимо следующее:

• ключ для извлечения свечей;
• специальный ключ для проворачивания коленчатого вала;
• ключ на 13;
• также подойдет специальный прибор для контроля настроек, например, это может быть вольтметр, контрольная лампа на 12 вольт или стробоскоп (автор видео — Наиль Порошин).

Ступени

Итак, как отрегулировать УЗ своими руками:

1. Сначала нужно выключить зажигание, затем открыть капот и сбросить клемму в. При помощи ключа потребуется выкрутить свечу зажигания из первого цилиндра. Сделав это, технологическое отверстие к блоку цилиндров нужно будет прикрыть пальцем или резиновой пробкой.
2. Сделав это, необходимо ключом для коленвала провернуть вал вправо до тех пор, пока из отверстия для свечи зажигания не начнет течь давление. Это будет означать начало такта сжатия. При этом заглушка должна выскочить, но если вы закрыли отверстие пальцем, то обязательно почувствуете, что воздух будет выдавливать ее.
3. Коленчатый вал следует проворачивать до совпадения меток на его шкиве и крышке ГРМ. Есть еще один момент, который следует учитывать в отношении используемого топлива. Например, если вы заправляете автомобиль топливом 92 или 95, то риск на шкиве должен располагаться напротив средней метки. Если топливо 80 и ниже, то метка должна быть совмещена с длинной меткой, что, как было сказано выше, означает ноль градусов. Затем потребуется отстегнуть защелки, а также демонтировать крышку распределителя.
4. После остановки коленчатого вала трамблер следует повернуть внешним контактом к цилиндру №1, в котором вы выкрутили свечу зажигания. Когда риски совмещены и это сделано правильно, нужно будет мысленно провести отрезок от защелки распределительного узла – он должен проходить параллельно оси двигателя. Если это не так, крепежную гайку нужно будет немного открутить, после чего повернуть устройство вверх. Сама гайка должна быть выровнена параллельно оси мотора, для этого нужно будет провернуть ротор.
5. После выполнения этих действий вам нужно будет установить сам момент. Для выполнения этой задачи вам потребуется подключить питание, то есть перекинуть ранее отключенную клемму на аккумулятор. Далее с помощью ключа на 13 ослабьте гайку, которой фиксируется распределительный узел.
6. Теперь вам понадобится контрольная лампа с подключенными к ней проводами — один из контактов должен быть соединен с массой, а другой подключен к низковольтному контакту на катушке. Затем ключ в замке необходимо повернуть в положение I и включить зажигание, загорится свет. После этого осторожно начинайте поворачивать трамблер слева направо до тех пор, пока лампа не погаснет. В том случае, если источник света изначально не горел, то это говорит о том, что ничего делать не нужно.
7. После этого распределительный блок нужно будет повернуть влево, то есть в обратную сторону. Когда регулятор начнет подгорать, нужно будет затянуть фиксирующую гайку, это позволит самому распределителю фиксируется на месте.
8. Сделав это, необходимо будет выключить зажигание и установить на место крышку распределительного устройства. По сути, на этом процедура настройки завершена, теперь вы знаете, как настроить УЗИ, но это еще не конец операции. Обязательным этапом будет диагностика выполненных работ.

Фотогалерея «Самостоятельная регулировка УЗИ»

Проверка производится следующим образом:

1. Садимся за руль и запускаем силовой агрегат, его необходимо прогреть до рабочей температуры. Начать движение, нужно разогнаться примерно до 40-50 км/ч. Когда машина разгоняется до такой скорости, нужно включить четвертую передачу и продолжить движение на ней, при этом не разгоняясь.
2. Резко нажмите на газ. Через несколько секунд после этого из-под капота должна раздаться детонация, стук металла о металл. Обратите внимание, что в идеале детонация должна прекратиться после того, как автомобиль наберет скорость около 5 км. Если это так, то проверка может быть завершена.
3. В том случае, если детонация осталась, то необходимо отрегулировать положение распределительного механизма, так как причина этого, скорее всего, кроется в слишком раннем воздействии ультразвука. Если стука металла не было вообще, то причина, скорее всего, кроется в несвоевременном УЗИ. В первом случае трамблер нужно прокрутить вправо буквально на 1 градус, во втором — влево, на столько же. Эта операция выполняется до тех пор, пока детонация не продлится более полутора секунд.
4. По окончании настройки на распределителе должна быть отмечена рискка, демонстрирующая положение средней метки в соответствии с БК. Если детонация вовремя появляется и также вовремя пропадает, то корпус КРУ можно ставить на место. Процедуру регулировки можно считать завершенной (видео Евгения Александровича).

Полезно знать

Следующие симптомы могут указывать на необходимость корректировки времени опережения:

1. Появились шумы при работе силового агрегата. Сильный стук и неправильная работа двигателя могут свидетельствовать о необходимости ультразвуковой регулировки. При такой работе ДВС поршень двигателя направлен только вверх, а зажигание происходит в его сторону. В этом случае работа силового агрегата будет более жесткой.
2. В выхлопной трубе появляются хлопки. Сам хлопок, вероятно, последует за ним, и газам потребуется больше времени для расширения. В момент, когда поршень достигает нижней точки, следующий такт в цилиндре будет соответствовать такту выпуска. Следует отметить, что часть взрывного топлива попадет в глушитель, что приведет к хлопку.
3. Увеличение расхода бензина также может указывать на необходимость регулировки. Если момент опережения установить слишком поздно, то динамика автомобиля в целом снизится. А для разгона мотору потребуется больше горючей смеси, что сказывается на расходе топлива.

Видео «Наглядное пособие по регулировке УТ на 2106»

Как все правильно сделать при выставлении зажигания на «Шестёрке» и не допустить ошибок — наглядное пособие по этой задаче показано в видео ниже (автор видео — канал Ремонт автомобиля своими руками).

Автомобильный тахометр — что это такое и для чего он нужен

Автомобильный тахометр

Рядом со спидометром на приборной панели всех современных автомобилей стоит тахометр. Некоторые ошибочно полагают, что среднестатистическому водителю это устройство бесполезно. На самом деле тахометр играет важную роль для правильной работы двигателя.

Как работает устройство, какие они бывают, как тахометр связан с эффективной работой мотора и как его правильно установить? Обо всем этом далее в нашем обзоре.

Что такое тахометр для автомобилей

Тахометр – это устройство, подключаемое к коленчатому валу двигателя, для измерения частоты его вращения. Выглядит как датчик со стрелкой и шкалой. Чаще всего функциями этого устройства пользуются автолюбители, любящие быструю езду. На МКПП или АКПП в ручном режиме есть возможность «раскрутить» двигатель на максимальные обороты, чтобы получить наилучшую динамику при переключении скоростей.

Вот несколько причин, по которым тахометр необходим в каждом автомобиле.

1. Работа ДВС на пониженных оборотах (до 2000 об/мин) значительно снижает расход топлива, однако будут сопутствующие проблемы. Например, при переключении на повышенную передачу мотор испытывает большую нагрузку. Топливная смесь в камере сгорания распределяется неравномерно, от чего плохо сгорает. Как следствие, образование нагара на цилиндрах, свечах зажигания и поршнях. На пониженных оборотах масляный насос создает недостаточное давление для смазки двигателя, что вызывает масляное голодание, быстро изнашиваются детали коленчатого вала.
2. Постоянная работа двигателя на высоких оборотах (более 4000) не только приводит к перерасходу топлива, но и значительно снижает его ресурс. В этом режиме ДВС перегревается, масло теряет свои свойства, детали быстро выходят из строя. Как определить оптимальный показатель, в пределах которого можно «крутить» мотор?

С этой целью производители устанавливают в автомобили тахометр. Оптимальным показателем для мотора считается диапазон от 1/3 до 3/4 оборота, при котором мотор дает максимальную мощность (этот показатель указывается в технической документации станка).

У каждой машины свой интервал, поэтому водителю следует ориентироваться не только на опыт владельцев «боевой классики», но и на рекомендации производителя. Для определения этого значения шкала тахометра разделена на несколько зон – зеленую, желтую (иногда это бесцветный промежуток между зеленым и красным) и красную.

Зеленая зона шкалы тахометра указывает на экономичную работу мотора. В этом случае у автомобиля будет плохая динамика. При переходе стрелки в следующую зону (обычно показатель выше 3500 об/мин.) двигатель расходует больше топлива, но при этом развивает максимальную мощность. На таких скоростях надо разгоняться, например, при обгоне.

Зимой без тахометра тоже не обойтись, особенно во время прогрева двигателя, оснащенного карбюратором. В этом случае водитель регулирует количество оборотов рычагом «подсоса». Прогрев двигателя на высоких оборотах вреден, так как выход на рабочей температуре должен быть плавным (см. рабочую температуру мотора в отдельной статье) По звуку мотора определить этот показатель крайне сложно. Для этого вам понадобится тахометр.

Современные автомобили сами регулируют увеличение/снижение скорости в процессе подготовки двигателя к поездке. В таких автомобилях этот прибор поможет водителю определить момент переключения скоростей.

О том, как ориентироваться на показания тахометра во время езды, смотрите в видео:

Тахометр и движение спидометра

Смотреть это видео на YouTube влияют на работу автомобиля и его отдельных систем. Скорее это устройство, позволяющее водителю контролировать работу мотора. В старых автомобилях скорость двигателя можно было определить по звуку.

Подавляющее большинство современных автомобилей имеют отличную шумоизоляцию, из-за чего плохо слышно даже звук двигателя. Так как постоянная работа двигателя на высоких оборотах чревата выходом из строя агрегата, этот параметр необходимо контролировать. Одной из ситуаций, в которой прибор будет полезен, является определение времени включения повышенной или пониженной передачи при разгоне автомобиля.

Для этого в приборную панель устанавливается тахометр, рассчитанный на конкретный мотор. Этот прибор может указывать оптимальное количество оборотов для данного агрегата, а также так называемую красную рамку. Длительная работа двигателя внутреннего сгорания в этом секторе нежелательна. Так как у каждого двигателя свои ограничения максимальной скорости, тахометр также должен быть подобран под параметры силового агрегата.

Принцип работы прибора

Тахометры работают следующим образом.

• Активированная система зажигания запускает двигатель. Топливно-воздушная смесь в камере сгорания воспламеняется, что приводит в движение шатуны поршневой группы. Они вращают коленчатый вал двигателя. В зависимости от модели устройства его датчик устанавливается на нужный двигательный узел.
• Датчик считывает показания указателя частоты вращения двигателя. Затем он формирует импульсы и передает их в блок управления устройством. Там этот сигнал либо активирует привод стрелки (перемещает ее по шкале), либо выдает цифровое значение, которое отображается на соответствующем экране приборной панели.

Более точный принцип работы прибора зависит от его модификации. Существует большое разнообразие таких устройств. Они отличаются друг от друга не только внешне, но и способом подключения, а также методом обработки данных.

Конструкция тахометра

Все тахометры условно делятся на три категории.

1. Механический. Эта модификация используется в старых автомобилях и мотоциклах. Главной деталью в данном случае является кабель. С одной стороны он соединен с распределительным валом (или коленчатым валом). Другой конец закреплен в приемном механизме, расположенном за шкалой прибора.

При вращении вала центральный сердечник вращается внутри корпуса. Крутящий момент передается на шестерни, с которыми связана стрелка, что приводит ее в движение. Чаще всего такие приборы устанавливались на тихоходные моторы, поэтому шкала в них разбита на сегменты со значением 250 об/мин. каждый.

2. Аналог. Ими комплектуются автомобили, возраст которых превышает 20 лет. Расширенные опции устанавливаются на современные бюджетные автомобили. Визуально такая модификация очень похожа на предыдущую. Он также имеет круглый циферблат с движущейся по нему стрелкой.

Основное отличие аналогового тахометра от механического заключается в механизме передачи указателя оборотов. Такие устройства состоят из четырех узлов.

• Датчик. Он подключается к коленчатому или распределительному валу для считывания оборотов.
• Магнитная катушка. Он установлен в корпусе тахометра. От датчика поступает сигнал, который преобразуется в магнитное поле. Практически все аналоговые датчики работают по этому принципу.
• Стрелки Оснащен небольшим магнитом, реагирующим на силу поля, возникающего в катушке. В результате стрелка отклоняется на соответствующий уровень.
• Весы. Деления на нем такие же, как и в случае с механическим аналогом (в некоторых случаях это 200 или 100 об/мин.).

Такие модели устройств могут быть стандартными и выносными. В первом случае они монтируются в приборной панели рядом со спидометром. Вторую модификацию можно установить в любое подходящее место на приборной панели. В основном эта категория устройств используется, если машина не оборудована таким устройством с завода.

3. Электронный. Этот тип устройства считается самым точным. Они состоят из большего, по сравнению с предыдущими вариантами, количества элементов.

• Датчик, считывающий показатели вращения вала, на котором он установлен. В нем формируются импульсы, которые передаются на следующий узел.
• Процессор обрабатывает данные и передает сигнал на оптопару.
• Оптрон преобразует электрические импульсы в световые сигналы.
• Дисплей. Он отображает индикатор, понятный водителю. Данные могут отображаться либо в виде чисел, либо в виде виртуальной градуированной шкалы со стрелкой.

Часто в современных автомобилях цифровой тахометр подключается к электронному блоку управления автомобиля. Чтобы при выключенном зажигании устройство не потребляло заряд аккумулятора, оно автоматически выключается.

Типы и типы тахометров

Всего имеется три типа тахометров:

• Механический тип;
• Аналоговый тип;
• Цифровой тип.

Однако независимо от типа тахометры могут быть стандартными и выносными по способу установки. Элемент, фиксирующий частоту вращения коленчатого вала, в основном устанавливается в непосредственной близости от него, а именно возле маховика. Часто контакт подключается к катушке зажигания или к контакту датчика коленвала.

Механический

Самая первая модификация тахометров была именно механической. В его устройство входит кабель привода. Один конец с ползунком соединяется с распределительным или коленчатым валом, а другой — с редуктором тахометра.

Крутящий момент передается на редуктор, приводящий в движение магнитный механизм. Тот, в свою очередь, отклоняет стрелку тахометра на необходимую величину. Этот тип устройств имеет большую погрешность (до 500 об/мин). Это связано с тем, что трос перекручивается при передаче усилия, что искажает реальные значения.

Аналоговый

Более продвинутая модель – аналоговый тахометр. Внешне очень похож на предыдущую модификацию, но отличается принципом передачи значения крутящего момента на привод стрелы.

Электронная часть устройства соединена с датчиком положения коленчатого вала. Внутри тахометра находится магнитная катушка, которая отклоняет стрелку на необходимую величину. Такие тахометры также имеют большую погрешность (до 500 об/мин).

цифровой

Самая последняя модификация тахометров — цифровые. Оборот может отображаться в виде светящихся чисел. В более продвинутых моделях на экран выводится виртуальный циферблат со стрелкой.

Такое устройство тоже подключается к датчику коленвала. Только вместо магнитной катушки в блоке тахометра установлен микропроцессор, который распознает поступающие от датчика сигналы и выдает соответствующее значение. Погрешность таких устройств наименьшая – около 100 оборотов в минуту.

Установленный

Это тахометры, которые устанавливаются в автомобиле с завода. Производитель подбирает модификацию, которая будет максимально точно показывать значения оборотов и указывать максимально допустимые для данного мотора параметры.

Эти тахометры сложнее всего ремонтировать и заменять, поскольку они устанавливаются в приборной панели. Для отключения и установки нового устройства необходимо демонтировать всю приборную панель, а иногда и приборную панель (в зависимости от модели автомобиля).

Дистанционный

С дистанционными тахометрами все намного проще. Они устанавливаются в любом месте на консоли автомобиля, где пожелает водитель. Такие устройства используются в машинах, в которых тахометр не предусмотрен с завода.

Чаще всего такие устройства цифровые или хотя бы аналоговые, так как их расположение не зависит от длины кабеля. В основном такие тахометры устанавливаются в непосредственной близости от приборной панели. Это позволяет водителю контролировать обороты двигателя, не отвлекаясь от дороги.

Как использовать информацию тахометра?

Показания тахометра помогают водителю ориентироваться в различных ситуациях. Прежде всего, это устройство помогает не доводить силовой агрегат до критических оборотов. Максимальная скорость разрешена только в случае аварийной операции. Если постоянно эксплуатировать мотор в таком режиме, он выйдет из строя из-за перегрева.

Тахометр определяет, в какой момент можно переключиться на более высокую скорость. Опытные автолюбители также пользуются тахометром для правильного переключения на пониженную передачу (если включить нейтраль и на холостом ходу включить пониженную передачу, машина будет кусаться из-за скорости вращения ведущих колес меньше, чем они вращались до этого).

Если правильно ориентироваться на показания тахометра, то можно снизить расход топлива (спортивный режим с частыми высокими оборотами обязательно расходует больше топлива). Своевременное переключение передач также позволяет увеличить ресурс работы деталей цилиндро-поршневой группы или выбрать подходящий режим движения.

Тахометры от разных моделей автомобилей не взаимозаменяемы, т.к. эти элементы созданы для конкретных типов двигателей и автомобилей.

Как тахометр подключен к датчикам авто

При покупке нового тахометра автомобилист может заметить отсутствие в комплекте отдельного датчика. Фактически устройство не оснащено индивидуальным датчиком, который крепится на валу двигателя. Это просто не нужно. Достаточно подключить провода к одному из следующих датчиков.

• Датчик коленвала Фиксирует положение кривошипов в 1-м цилиндре двигателя и подает электрический импульс. Этот сигнал поступает на магнитную катушку или на процессор (в зависимости от типа устройства). Там импульс преобразуется в соответствующее значение, а затем отображается на шкале или циферблате.

• Датчик холостого хода (правильный клапан ХХ). В инжекторных двигателях он отвечает за подачу воздуха во впускной коллектор, минуя дроссельную заслонку. В карбюраторных двигателях этот регулятор управляет подачей топлива в канал холостого хода (при торможении двигателя перекрывает подачу бензина, что приводит к экономии топлива). По количеству топлива, которое регулирует клапан, определяются и обороты двигателя.

• ЭБУ Современные тахометры подключаются к электронному блоку управления, который получает сигналы от всех датчиков, подключенных к двигателю. Чем больше данных поступает, тем точнее будут измерения. В этом случае индикатор будет передаваться с минимальной ошибкой.

Основные неисправности

Когда стрелка тахометра не отклоняется при работе двигателя (а во многих старых моделях автомобилей это устройство вообще не предусмотрено), водителю придется определять скорость по звуку двигателя внутреннего сгорания.

Первым признаком неисправности в работе механического (аналогового) тахометра является нарушение плавности хода стрелки. Если он заедает, дергается или резко прыгает/падает, то нужно диагностировать, почему так себя ведет тахометр.

Вот что делать, если тахометр работает некорректно:

• Проверить провод питания (для цифровой или аналоговой модели) — может пропал контакт или он плохой;
• Измерить напряжение в бортовой сети: оно должно быть в пределах 12В;
• Проверить контакт минусового провода;
• Проверьте, не перегорел ли предохранитель.

Если неисправностей в бортовой сети не выявлено, то проблема в самом тахометре (в его механической части).

Причины и решения

Вот как устранить некоторые неисправности тахометра:

• Нет напряжения в цепи тахометра — проверьте целостность проводов и качество контакта на клеммах. Если обнаружен обрыв провода, то его необходимо заменить;
• Прерван привод датчика — датчик необходимо заменить;
• Если при запуске мотора стрелка не просто не крутится, а заметно отклоняется в обратную сторону, это признак переполюсовки прибора. Для устранения этого эффекта достаточно поменять местами провода.

Стрелка может идти неровно в следующих случаях:

• Низкое выходное напряжение на датчике. Если напряжение в цепи в норме, то датчик подлежит замене.
• Мусор попал в магнитную муфту (относится к аналоговым тахометрам) или размагничен.
• В приводе механизма образовался дефект. Если при выключенном двигателе стрелка отклоняется за отметку 0, то пружину необходимо заменить или подогнуть.

В большинстве случаев неисправности в самом тахометре никак не устраняются, поэтому деталь меняют на новую. Чтобы убедиться, что неисправность именно в тахометре, вместо него устанавливают заведомо исправный тахометр и проверяют его работоспособность.

Если значения тоже неверны или стрелка работает одинаково, то проблема не в тахометре, а в бортовой сети. Отклонения показаний тахометра от нормы допустимы в диапазоне от 100 до 150 об/мин.

Если автомобиль оснащен бортовым компьютером, то при неисправности тахометра на экране БК появится соответствующий код ошибки. Когда стрелка двигается хаотично, дергается, пульсирует, это признак выхода из строя датчика тахометра – его необходимо заменить.

Основные неисправности тахометров

О неисправности тахометра можно судить по следующим симптомам:

• На холостом ходу ДВС стрелка постоянно меняет свое положение, но по ощущениям двигатель работает ровно .
• Показатель не меняется даже при резком нажатии на педаль акселератора.

В первом случае нужно убедиться, что неисправность действительно в тахометре, а не в системе зажигания или подачи топлива в двигатель. Для этого поднимите капот и послушайте двигатель. Если он функционирует плавно, а стрелка меняет свое положение, то нужно обратить внимание на само устройство.

Основной причиной выхода из строя аналоговых и цифровых моделей является обрыв контакта в электрической цепи. В первую очередь нужно проверить качество соединений проводов. Если они выполнены с помощью «скрутки», то фиксировать узлы лучше с помощью специальных клеммных зажимов с болтами и гайками. Все контакты должны быть зачищены.

Второе, что нужно проверить, это целостность проводов (особенно если они не закреплены и находятся рядом с подвижными элементами). Процедура выполняется с помощью тестера.

Если стандартная диагностика не выявила неисправности, то необходимо обратиться к автоэлектрикам. Они проверят работоспособность других узлов, участвующих в измерении оборотов двигателя.

Если автомобиль оборудован механическим тахометром, то поломка в нем может быть только одна — выход из строя привода или самого троса. Проблема решается заменой детали.

Как выбрать тахометр

Каждая модификация тахометра имеет свои преимущества и недостатки.

• Механические модели имеют большую погрешность в расчетах (она до 500 об/мин), поэтому практически не используются. Еще одним недостатком является естественный износ шестерен и троса. Замена таких элементов всегда трудоемкий процесс. Так как трос выполнен из витой проволоки, то из-за разницы в скрутке показатель скорости всегда будет отличаться от реального.
• Точность аналоговых моделей также находится в пределах 500 об/мин. Только по сравнению с предыдущей версией этот прибор работает стабильнее, а данные будут намного ближе к реальному показателю. Для работы устройства достаточно правильно подключить провода к электрической цепи. Такой прибор устанавливается на предусмотренное место в приборной панели или как отдельный датчик (например, на стойке лобового стекла, чтобы боковым зрением заметить изменение параметров).
• Наиболее точными приборами являются электронные модификации, так как они работают исключительно на электрических сигналах. Единственным недостатком такой модификации является вывод информации на дисплей. Человеческий мозг всегда работает с образами. Когда водитель видит номер, мозг должен обработать эту информацию и определить, соответствует ли он нужному параметру, если нет, то насколько. Положение стрелки на градуированной шкале облегчает процесс, поэтому водителю легче воспринимать датчик стрелки и быстро реагировать на ее изменение. Для этого большинство современных автомобилей оснащены не цифровыми тахометрами, а модификациями с виртуальной шкалой со стрелкой.

Если в машине используется штатный тахометр, то в случае поломки необходимо купить такой же. Очень редко устройство от одной машины подходит к другой. Даже если устройство поставить в соответствующий посадочный разъем, оно будет настроено на считывание индикатора другого мотора, а в заводской комплектации эти опции могут отличаться. В случае установки устройства с другого автомобиля, его нужно будет настроить под работу этого двигателя.

Гораздо проще с дистанционными моделями. Чаще всего их используют в тех автомобилях, которые не оборудованы подобными устройствами. Например, это старые автомобили, какие-то современные бюджетные или компактные модели. В комплекте с такими устройствами будет крепление для установки на торпедо.

Способы установки тахометра

Прежде чем разобраться со схемой подключения счетчика, необходимо помнить: установка на бензиновый двигатель отличается от установки на дизельный силовой агрегат. Кроме того, тахометр для генератора и для катушки зажигания считают импульсы по-разному, поэтому при покупке важно определить, подходит ли модель для данного типа двигателя.

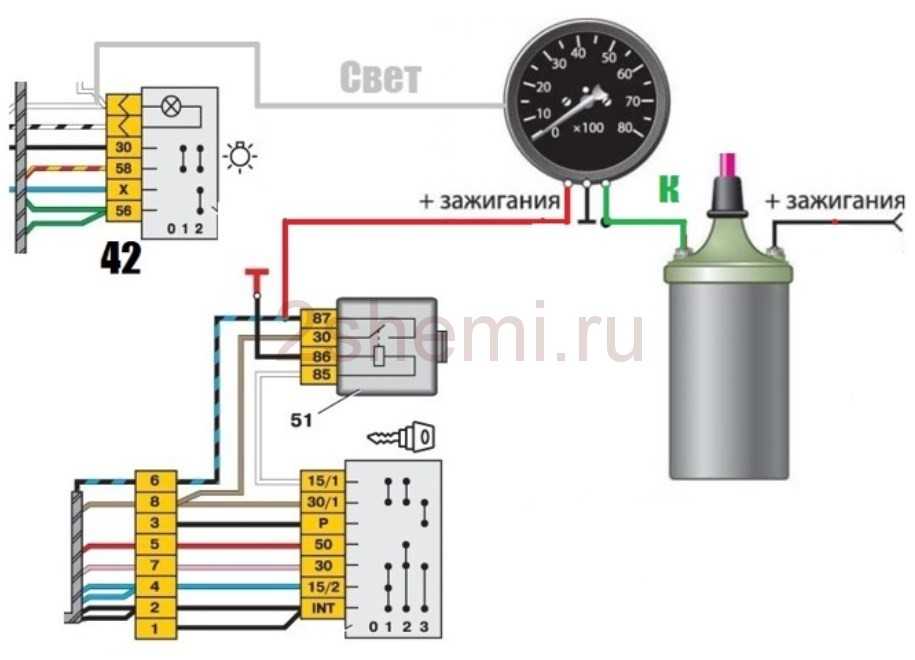

• Бензин. В некоторых случаях тахометр подключается к электрической системе. Если инструкция отсутствует, то можно воспользоваться схемой, представленной на фото.

Это не единственный способ подключения. В случае контактного и бесконтактного зажигания схемы будут разными. В следующем видео на примере УАЗ 469 показано, как подключить устройство к бензиновому двигателю.

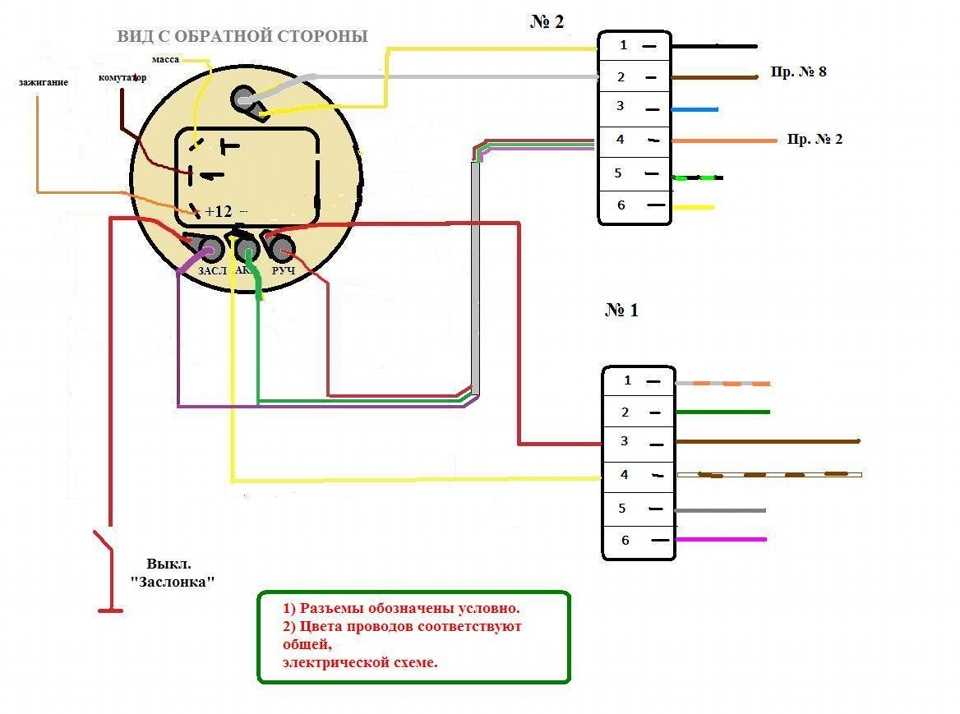

Подключение тахометра ВАЗ 2106 к УАЗ 469

Смотреть это видео на YouTube

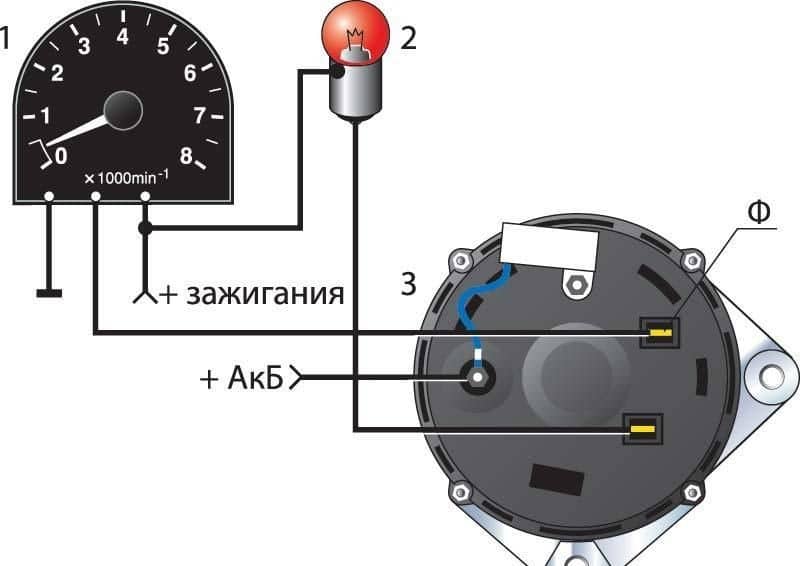

• Дизель. В этом случае подключение можно осуществить через генератор. На видео показан один из вариантов установки:

Подключение тахометра к дизельному мерседесу, номер детали 1.

Посмотреть это видео на YouTube

После этого способа подключения тахометр нужно будет откалибровать. Вот как это сделать:

Подключение тахометра к дизелю Мерседес, часть №2

Смотреть это видео на YouTube

Итак, тахометр поможет водителю грамотно управлять двигателем своего автомобиля. Скоростные указатели позволяют определять момент переключения передач и контролировать расход топлива при обычном стиле вождения.

Видео по теме

Вот короткое видео о том, как можно подключить выносной тахометр:

Aliexpress. Выносной тахометр + подключение

Посмотреть это видео на YouTube

Вопросы и ответы:

В чем разница между тахометром и спидометром? Устройства работают по тому же принципу.

Comments |0|

Cancel

Remember me

* Name:

* @ Email:

Website:



Legend

*) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>

Category: Разное
