Вопросы о бензонасосе инжекторного ВАЗ 2107

Если двигатель автомобиля не запускается, то причинами таких последствий могут служить различные факторы. Одним из таковых факторов может быть бензонасос, основным предназначением которого является перекачивание бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжектор, бензонасос гораздо более надежен чем на карбюраторных автомобилях. Несмотря на это, даже на инжекторных автомобилях бензонасос способен выходить из строя.

Содержание

• 1 Что представляет собой рассматриваемое устройство
  • 1.1 Причины неисправностей и их диагностика
  • 1.2 Пора менять бензонасос

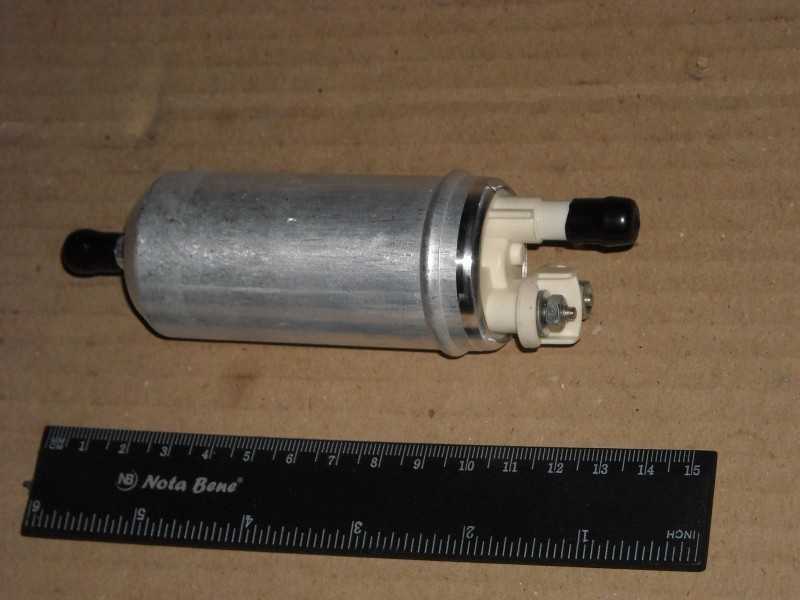

Топливный насос на автомобиле ВАЗ 2107 инжектор представлен в виде электрического моторчика с помпой, который осуществляет перекачивание бензина из бака.

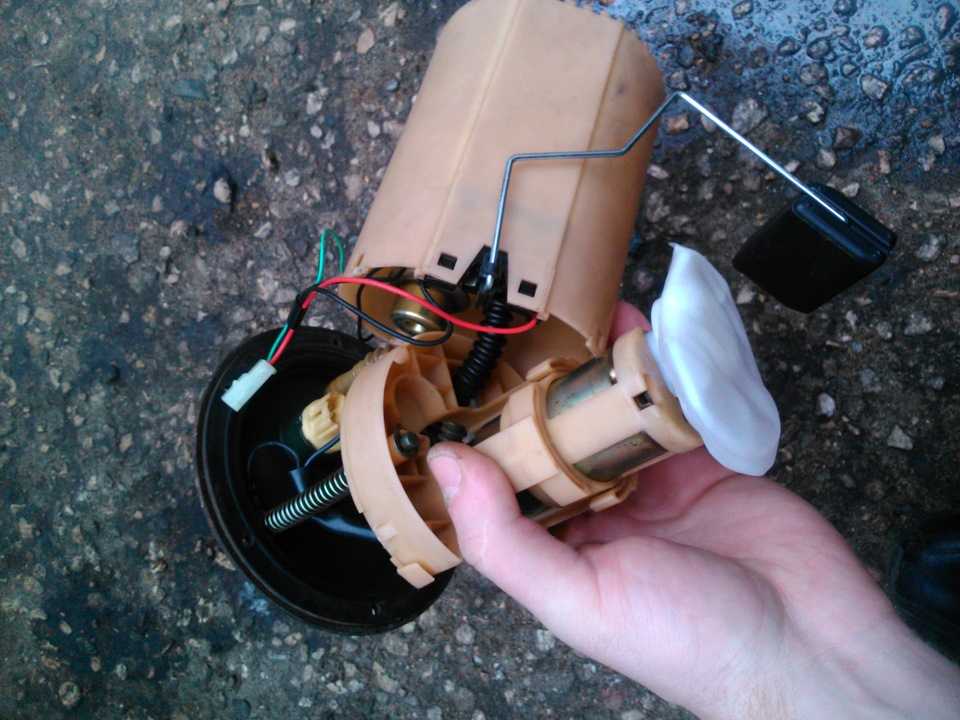

В конструкции насоса имеется электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена из ротора, щеток и коллектора, которые постоянно находятся в бензине.

Искра и бензин – это опасное соединение, которое может привести не только к возгоранию, но и взрыву. Так бы и происходило, ведь в электродвигателе бензонасоса возникает искрение, если бы не тот факт, что бензин относится к той категории жидкостей, которые не проводят электрический ток. Помимо этого, бензин не горит, если отсутствует воздух, а топливная цепь является исключительно замкнутой. Таким образом, представлена конструкция электробензонасоса на автомобиле ВАЗ 2107.

О том, где находится бензонасос ВАЗ 2107 инжектор, владельцы автомобиля узнают только тогда, когда возникает подозрение на его неисправность. На карбюраторных семерках данное устройство располагается в подкапотном пространстве недалеко от двигателя. Многие могут подумать, что на инжекторных семерках данное устройство находится там же, однако нет. Располагается устройство непосредственно в бензобаке автомобиля, что упрощает систему перекачивания топлива.

Принцип действия устройства достаточно прост. После поворота ключа зажигания на клеммы электродвигателя подается питание, в результате чего насос закачивает бензин в систему до создания определенного давления. Когда давление будет создано, можно осуществлять запуск двигателя. Когда запуск ДВС произошел, то бензонасос продолжает функционировать на протяжении всего периода работы мотора, поддерживая при этом давление в топливной системе. После того, как двигатель будет заглушен, то давление в системе держится некоторое время на протяжении нескольких минут, после чего, если не произошло повторного запуска мотора, то оно снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности бензонасоса, потребуется обратить внимание на характерные признаки. В таком случае выполняется диагностика рассматриваемого устройства. Самый простой способ того, как проверить бензонасос ВАЗ 2107 инжектор – это включить зажигание и прислушаться на наличие характерного шума. Если бензонасос не качает топливо, то в области бензобака не будет слышно характерного жужжания. Причинами могут быть разнообразными:

• Неисправность предохранителя. Для этого замените предохранитель и проверьте, начало ли функционировать устройство.
• Неисправное реле. При неисправном реле на клеммы электромотора не будет поступать напряжение, а значит, и устройство не будет функционировать.
• Повреждение в цепи питания электромотора. Нужно провести проверку целостности проводки. Возможно повреждена проводка к бензонасосу или отсутствует контакт массы.
• Неисправность электромотора. Необходимо осуществить проверку изделия путем извлечения его из бензобака.
• Неисправность помпы. Моторчик будет работать, но в систему не будет подаваться топливо.
• Засорение фильтра.
• Неисправность ЭБУ. Нельзя также исключать неисправность блока управления.

Если неисправен электромотор, то питание на него будет подаваться, но устройство не будет функционировать, при этом вы не услышите характерного жужжания в области бензобака.

Оценка состояния и работоспособности составляющих частей осуществляется путем проверки наличия напряжения на клеммах электромотора. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого электромотора.

Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется при помощи манометра. На манометре следует закрепить маслобензостойкий шланг диаметром 12 мм  с помощью хомута. Второй конец шланга закрепляется на рампе штуцера бензонасоса. Предварительно осуществляется снятие пробки штуцера и вывинчивание золотника. Таким образом, можно оценить выдаваемое давление на форсунки автомобиле ВАЗ 2107. При этом давление на манометре должно равняться 3 атмосферам.

Пора менять бензонасос

Ремонт бензонасоса ВАЗ-2107 не осуществляется, так как изделие является неразборным и подлежит замене. Прежде чем прибегать к замене, требуется убедиться в том, что действительно неисправно устройство перекачки топлива, а не другие элементы.

Важно знать! Некоторые умельцы проводят ремонт изделий самостоятельно, осуществляя их аккуратное вскрытие. Делать этого не рекомендуется, так как слишком велики риски возгорания топлива.

Самые распространенные причины выхода из строя электробензонасоса:

• Использование некачественного топлива.
• Отсутствие периодической очистки топливной сеточки.
• Продолжительное поддержание в бензобаке минимального количества топлива. Если бензонасос будет часто захватывать воздух, то это ускорит его выход из строя в несколько раз.

Перед тем как осуществить замену бензонасоса, требуется сбросить давление в топливной системе. Для этого следует откинуть клемму от устройства, после чего запустить двигатель. Такая процедура проводится в случае, если бензонасос до замены качает топливо, если же нет, то давление в системе будет отсутствовать.

Процесс замены изделия осуществляется следующим образом:

1. Во избежание возникновения КЗ, требуется откинуть от АКБ клемму «минус».
2. Вывинтить 4 самореза, при помощи которых зафиксирована накладка бензобака. Удалить накладку.
3. При помощи ключа на «10» вывинтить болт крепления хомута, тем самым освобождая бак и обеспечивая доступ к насосу.
4. Вывинтить штуцера трубок при помощи ключа на «17».
5. Извлечь колодку питания.
6. Вывинтить все 8 гаек, при помощи которых осуществляется фиксирование изделия. Потребуется воспользоваться ключом на «7».

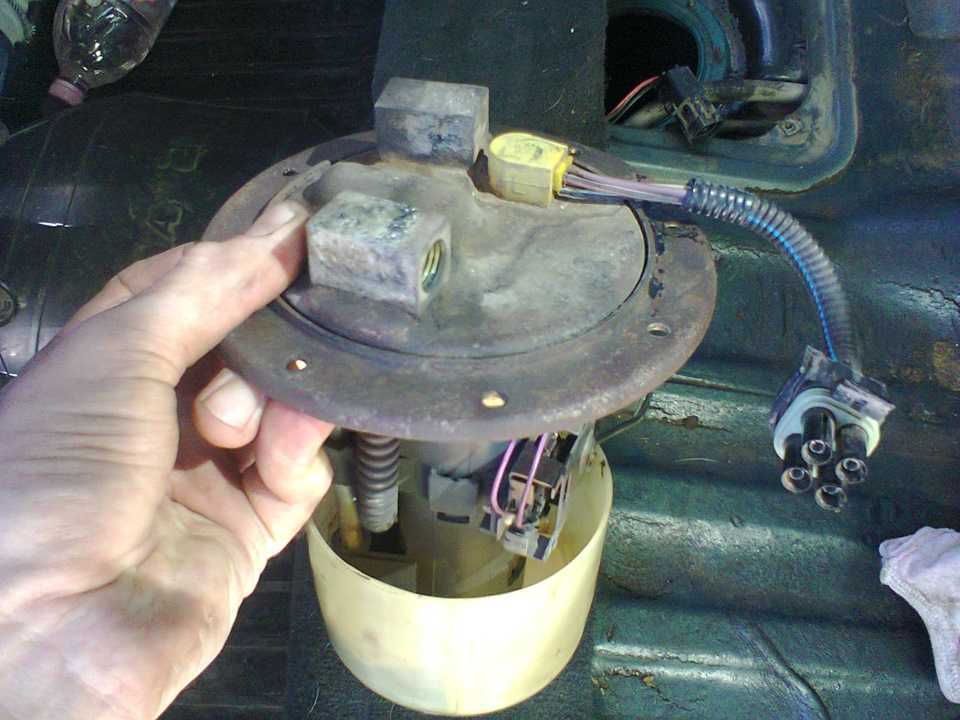

7. Аккуратно извлечь крышку вместе с основным изделием и поплавком датчика уровня топлива. Если снять насос не получается, то следует воспользоваться плоской отверткой.
8. Извлекается приемный мешочек или сеточка грубой очистки.

При установке нового изделия важно убедиться в том, чтобы состояние резиновой прокладки было надлежащим, в противном случае, ее следует заменить. Устанавливается деталь в отверстие бака, после чего процесс сборки выполняется в порядке обратном снятию. В окончании требуется проверить функционирование изделия. Для этого запускается мотор, после чего проверяется герметичность всех соединений топливной системы.
