Ваз 2107 подсос: Регулировка воздушной заслонки карбюратора на ВАЗ 2101-ВАЗ 2107

13 февраля, 1973 by admin

Регулировка воздушной заслонки карбюратора на ВАЗ 2101-ВАЗ 2107

Главная » РЕМОНТ ВАЗ 2101 » Регулировка воздушной заслонки карбюратора на ВАЗ 2101-ВАЗ 2107

7 лет назад

Просмотров: 3653 просмотров

Добро пожаловать!
Эта деталь запитывает воздух из окружающей среды в двигатель автомобиля. От правильной регулировки зависит работа автомобиля. Закрытая полностью при утопленном подсосе заслонка не даст машине завестись. Процесс регулировки осуществляется с помощью тяги подсоса – подробно рассмотрим в статье.

Примечание!
Вам понадобятся следующие инструменты: отвёртки двух типов, гаечные ключи и специальный трубчатый ключ, им удобно снимать кастрюлю карбюратора с машины.

Карбюратор состоит из воздушной и двух небольших дроссельных заслонок. Первая отвечает за подачу воздуха в двигатель автомобиля (указана красной стрелкой на фото ниже), а вторые нужны для подачи дополнительной топливовоздушной смеси туда же. Они располагаются в самой нижней части карбюратора, разглядеть их на фото, к сожалению, нельзя. Вы их найдете, посвятив фонариком в одну из камер. Эти заслонки тоже нуждаются в регулировке, подробно узнать об этом можно прочитав статью: «Регулировка дроссельных заслонок на автомобиле».

• Если вы вмешивались в тягу, например отсоединяли от карбюратора.
• Снимали карбюратор и отсоединяли его крышки.

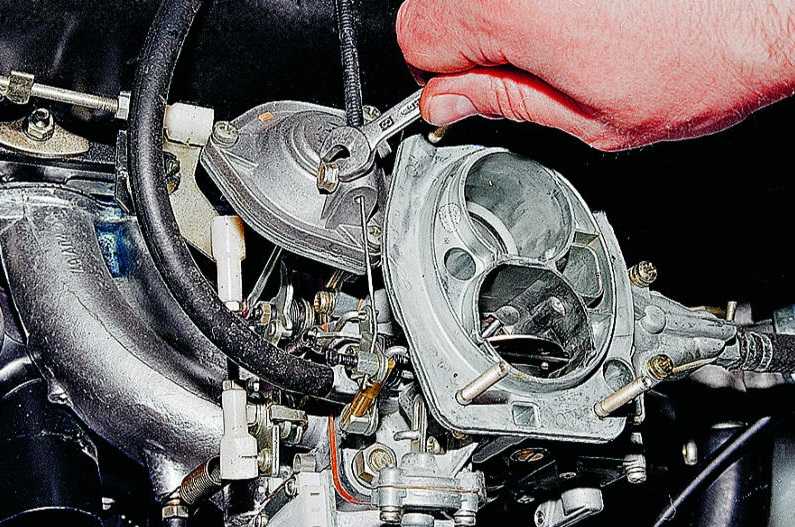

Взгляните на фото ниже, красной стрелкой указан трос – тяга заслонки воздуха).

Регулировка на ВАЗ 2101-ВАЗ 2107?

Проверьте, нуждается ли заслонка в регулировке, сняв корпус воздушного фильтра с карбюратора (подробнее читайте в статье: «Замена корпуса воздухофильтра на отечественных автомобилях»).

Взгляните на карбюратор и заслонку –  должна полностью открываться, а подсос утоплен полностью. Все ровно, без скосов. Теперь переберитесь в салон автомобиля и вытащите полностью подсос, на сколько сможете. Выйдите и снова посмотрите в подкапотное пространство, найдите заслонку – должна полностью закрываться. Допускается неполное закрывание, но на глаз даже определить сложно. Когда заслонка встанет ровно горизонтально, то может задеть за стенки камеры карбюратора – ей будет очень тяжело повторно открыться, поэтому едва приоткрытая заслонка допускается.

Примечание!
Определив, что заслонка хорошо открывается и закрывается, можете ставить снятые детали на место и ездить дальше. В случае отклонений – привод нуждается в регулировке. В противном случае во время полного открытия движок начнет неустойчиво работать на холостом ходу в прогретом состоянии и потреблять лишний бензин, а полном закрытии – машина станет плохо заводиться на холодную. Это и есть основные симптомы неотрегулированной воздушной заслонки.

Переходим непосредственно к регулировке: делается за счёт винта, крепящего тягу, которая управляет нашей заслонкой. Сперва ослабьте и убедитесь, что воздушная заслонка открылась полностью . Чтобы заслонка гарантированно полностью открылась , выньте подсос так, чтобы до полностью выдвинутого состояния оставался ход примерно 1 мм. Регулировку можно производить с полностью выдвинутом подсосом, слегка нажав на трос, закручивя винт (показано на втором фото).

Примечание!
По завершению убедитесь, что заслонка на полную открывается и закрывается, без всяких заеданий, воспользовавшись для этого рукояткой подсоса.

Вам также может понравиться

Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Автор Говоров Сергей На чтение 6 мин Просмотров 3.9к. Обновлено 08.02.2022

Производительность двигателя зависит от качества и количества топливной–воздушной смеси, которая приготавливается специальным устройством — карбюратором. Карбюратор создает смесь и распределяет её равномерно цилиндрам. Смешивать смесь топлива с потоком воздуха можно разными способами. Например, бывают карбюраторы поплавковые и мембранно – игольчатые. Карбюраторы семейства ВАЗ, производства Димитровоградского завода (ДААЗ) относя к первому типу — поплавковые.

Правильная регулировка карбюратора ВАЗ 2107 – это прежде всего двигатель в рабочем состоянии и экономия топлива.

Содержание

1. Типы карбюратора
2. Регулировка уровня топлива в поплавковой камере
3. Регулировка пускового устройства
4. Немного теории о пусковом устройстве
5. Приступим к регулировке пускового устройства
6. Как выставить обороты холостого хода
7. Регулировка привода воздушной заслонки
8. Регулировка привода дроссельной заслонки
9. Настройка карбюратора Ваз 2107: видео

Типы карбюратора

Перед тем, как приступить к регулировке карбюратора, определите, какой его тип установлен на двигателе. Сделать это довольно просто:

• Если на зажигании есть вакуум-корректор, то это означает, что у вас установлен последний тип двигателя 2106 или ВАЗ 2103, и карбюратор модификация 2107 – 1107010-20.

• Если на вашем автомобиле ваз 2107 установлен движок от шестёрки, но не установлен вакуум-корректора, то данная модификация карбюратора 2107-1107010-10.

Узлы карбюратора, которые подлежат регулировке:

Перед регулировкой карбюратора, необходимо определиться с основными признаки его неисправности. Так как данный узел двигателя отвечает за разгонную динамику автомобиля и расход топлива, то к ним относятся следующие:

• затруднение при запуске двигателя, долгие «выстрелы»;
• вялый разгон автомобиля;
• всевозможные «дёргания», «рывки», «провалы» при нажатии на педаль газа;
• повышенный расход бензина.

Итак, если у вашей семерки появились соответствующие признаки, нужно приступать к его регулировке.

Внимание! Регулировку лучше производить на снятом карбюраторе. При регулировке карбюратора ВАЗ 2107 не используйте  шерстяные и ворсистые ткани, а также не прочищайте жиклеры проволочкой, только продувайте.

В первую очередь регулируется поплавковая система, так удобнее.

Регулировка уровня топлива в поплавковой камере

Свободный ход поплавка должен быть с одной стороны 6,5 мм и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком положении поплавок маленько касается, но не давит на шарик клапана.

В том случае, если расстояние не соответствует положенному 6,5 мм, то надо слегка изогнуть язычок клапана (игольчатого), подогнав размер до необходимого, на рисунке указан стрелкой под буквой «А».

Следующим шагом регулируем степень открытия игольчатого клапана, через который бензин попадает в поплавковую камеру. При наполнение камеры поплавок поднимается и поступление топлива уменьшается, при резком нажатии на педаль акселератора и открытии дроссельной заслонки топливо уходит в цилиндры, поплавок опускается и бензин поступает в поплавковую камеру.

Далее регулируем отклонение поплавка в противоположную сторону. Для этого максимально отводим его от крышки и делаем замер шаблоном, толщина которого должна составлять 14 мм с определённым допуском (рис. выше, картинка справа).

Если расстояние больше или меньше, нужно подогнуть упор кронштейна крепления поплавка и выставить его не более 14 мм.

Теперь, после проделанных регулировок свободный ход поплавка должен быть в пределах 8 мм. В регулировку карбюратора ВАЗ 2107 также входит проверка топливных фильтров и входящих сеток для сохранения хорошего поступления топлива.

Регулировка пускового устройства

При настройка карбюратора ВАЗ 2107 самостоятельно необходимо произвести регулировку пускового устройства. Оно предназначено для того, чтобы уверенно запустить холодный двигатель. При правильной настройке смесь в два раза больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов из семейства 1107010 срабатывает при частоте 1500 оборотов двигателя.

Немного теории о пусковом устройстве

Смотрим на карбюратор сбоку, то хорошо виден канал, через который подводится разрежения в корпус приоткрывателя:

При снятом карбюраторе если посмотреть на него с верху, то виден канал подведения разрежения воздуха:

На разобранном карбюраторе можно увидеть все детали этого диафрагменного пускового устройства:

Ниже на картинке схематично изображено пусковое устройство карбюратора семейства 1107010:

Разберемся как действует механизм пускового устройства. Вытягивая рычаг «подсоса», водитель приводит пусковое устройство во взведённое состояние. При этом происходят следующие действия:

• Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
• Срабатывает телескопическая тяга;
• Тяга поворачивает воздушную заслонку.
• Второе плечо рычага нажимает на оси заслонки дросселя первой камеры.
• Заслонка воздушного потока полностью закрывается. Заслонка дросселя первой камеры чуть приоткрыта для пуска, создавая пусковой зазор

Приступим к регулировке пускового устройства

Для регулировки пускового устройства самостоятельно первым делом нужно снять карбюратор. Далее:

Поверните рычаг воздушной заслонки в закрытое положение. В таком положении устройство включено.

Теперь переверните карбюратор и замерьте зазор между стенкой и краем заслонки дросселя (1 камера). Для карбюраторов ваз 2107 этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом или калиброванной проволокой:

Чтобы зазор подогнать в этот диапазон, нужно подогнуть тягу привода на заслонке дросселя.

После этого устанавливаем зазор между стенкой канала и кромкой воздушной заслонки снизу (на рис. 2 ниже он обозначен «А»). Для этого опять закройте заслонку, т.е. «взводим» устройство. Создайте имитацию разрежения воздуха, для этого утопите шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» должен составлять 5-5,4 мм.

Чтобы отрегулировать данный зазор, надо крутить отвёрткой винт регулировки, только сначала сняв с него резьбовую пробку:

Как выставить обороты холостого хода

Сначала убедитесь, что правильно настроена система зажигания, все провода в порядке и двигатель прогрет до рабочей температуры.

Для этого:

1. Поверните винт «качества смеси» (против часовой стрелки) до максимальных оборотов, при этом смесь обогатится топливом;

2. Поверните «количество» против часовой стрелки, при этом обороты еще должны повысится.

3. Выполните проверку «качеством», можно ли ещё прибавить обороты.

Смысл данной операции заключается в том, чтобы завернуть винт «качества» при отвернутом «количестве» до 850-900 оборотов в минуту.

Определить обороты можно по тахометру на приборной панели, а при навыке – на слух.

Регулировка привода воздушной заслонки

Если за приводом не следить, то машина может глохнуть. Для этого потребуется простая крестовая отвёртка, и ключ рожковый 7 мм.

Выше показаны положения заслонки при вытянутом и утопленном «подсосе».

Для регулировки привода делаем следующее:

1. утопите «подсос»;
2. Отверните отверткой винт фиксации тяги (пружина вытолкнет ее вертикально)
3. Затяните винт;
4. Проверьте ход заслонки.

Регулировка привода дроссельной заслонки

При неправильной настройке этого привода, у автомобиля падает приемистость двигателя и ухудшается динамика разгона. Настройка выполняется с помощником.

Понадобятся следующие инструменты: отвертка, рожковый ключ на 8, фонарик, линейка или штангенциркуль.

1. Утопите полностью «подсос» (привод воздушной заслонки).

2. Пусть ваш помощник полностью выжмет педаль «газа» до упора в пол. Дроссельная заслонка полностью откроется, как показано на рисунке ниже, можно посветить в первую камеру фонариком. При отпускании педали заслонка должна полностью перекрыть первую камеру без каких-либо зазоров. Если есть зазоры, то переходите к следующему пункту.

3. Далее измеряем штангенциркулем длину тяги, должно быть ровно 8 см. Чтобы подогнать длину тяги до необходимого размера, вращайте наконечники, отвернув контргайки.

После всех этих проделанных операций поставьте тягу на место и повторите проверку. В наше время тяги выполняются из некачественной пластмассы, которая со временем даёт усадку. Поэтому нужно через неделю-две проверить работу тяги.

Мы рассмотрели все способы как выполнить регулировку карбюратора своими руками. Надеемся вам помогла эта статья, если остались вопросы, задавайте их в комментарих и мы обязательно ответим.

Настройка карбюратора Ваз 2107: видео
