Замена передних тормозных колодок ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

Периодичность проверки

Через каждые 15 000 км.

При необходимости замените тормозные колодки.

Минимально допустимая толщина фрикционных накладок колодок — 1,5 мм.
При износе накладок до 1,5 мм и более замените комплекты колодок в тормозных механизмах.

Перед началом

Включите стояночный тормоз и установите опорные бруски под задние колеса.

Очистите тормозной механизм от грязи.

Внимание

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяют с обеих сторон автомобиля.

Недопустима замена внутренней и внешней колодок между собой, а также между левым и правым колесами. Это может привести к неравномерному торможению.

Если уровень тормозной жидкости в бачке находится на отметке “MAX” или приближается к ней, откачайте из бачка часть жидкости.

Порядок работ 1. Снимите переднее колесо (смотрите тут). 2. Через отверстие в корпусе тормозной скобы визуально проверьте состояние колодок. Если толщина накладок около 2 мм, рекомендуется заменить колодки. 3. Выньте из кронштейна резиновый уплотнитель вместе со шлангом. 4. Отогните отверткой усик стопорной шайбы верхнего болта. 5. Отверните верхний болт крепления корпуса скобы, придерживая ключом направляющий палец за шестигранник. 6. Поверните корпус скобы вниз вокруг оси нижнего пальца. 7. Промаркируйте тормозные колодки, если предполагаете установить их вновь. 8. Снимите тормозные колодки. 9. Проверьте состояние фрикционных накладок тормозных колодок. Замените их в следующих случаях: а) толщина накладок менее 1,5 мм; б) поверхность накладок замаслена; в) фрикционная накладка непрочно соединена с основанием. Накладки не должны иметь глубоких бороздок и сколов. 10. Очистите от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок. Делайте это осторожно, чтобы не повредить защитный чехол цилиндра. 11. При установке новых колодок вдавите поршень в цилиндр. Установите изношенные тормозные колодки на место (вместо внутренней лучше поставить только основание) и поднимите корпус скобы. Надавливая отверткой или монтировкой на внутреннюю колодку и опираясь на тормозной диск, аккуратно вдавите поршень в цилиндр. 12. Установите новые тормозные колодки. Нажимные пружины должны стоять параллельно верхнему краю колодок. Старые колодки установите в соответствии с ранее сделанной маркировкой. 13. Поверните корпус скобы вверх и заверните верхний болт крепления моментом 31–38 Н·м (3,1–3,8 кгс·м), придерживая ключом направляющий палец за шестигранник. 14. Загните отверткой усик стопорной шайбы. Установите колесо и опустите автомобиль на землю, после чего нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы (смотрите тут).

Как поменять передние тормозные колодки на ВАЗ 21099 своими руками

Особенности передних тормозных колодок

На машине они состоят из нескольких деталей:

1. Корпус или основание.
2. Фрикционная накладка.

Принцип работы таких накладок одинаков на всех «девятках». Поэтому замена передних тормозных колодок своими руками выполняется согласно одному и тому же технологическому процессу. Тормозные барабаны рассчитаны на более длительную эксплуатацию, поэтому они не требуют замены.

Чтобы определить, насколько изношенны детали, необходимо снять колесо, посмотреть под суппорт. В результате такого визуального осмотра можно определить толщину накладки. При большом износе, устанавливаются новые детали.

Фрикционные накладки изготавливаются из специальной смеси, в состав которой входит большое количество компонентов. Они тщательно перемешиваются и выдерживаются 24 часа. За это время в смеси происходят химические реакции, которые способствуют получению высокой прочности после прессования. Этот процесс может происходить несколькими способами:

• горячее прессование;
• холодное прессование.

Стоимость изделий, полученных горячим методом намного выше. Такие детали отличаются своими высокими эксплуатационными свойствами. Для холодного прессования характерна высокая производительность при производстве изделий.

Во время прессования основа покрывается специальным клеем, отличающимся своей температурой застывания. Изготовленные холодным методом полуфабрикаты, окончательно спекаются в особых печах.

Затем поверхность накладок шлифуется до получения нужной чистоты. Качество таких деталей соответствует требованиям международного стандарта ISO 9001.

На рынке можно встретить некачественную продукцию. Чтобы отличить подделку от оригинала, достаточно взглянуть на ее форму. Настоящие детали имеют эллипсовидные линии после шлифовки, поддельные отличаются прямыми линиями.

Замена тормозных колодок ВАЗ-2109

На автомобиле ВАЗ-2109 тормозные колодки имеют ресурс примерно 50-60 тысяч километров, после чего они стираются и уже не так эффективны. Тормозные диски при этом ходят раза в три дольше, поэтому их не обязательно менять каждый раз. Чтобы увидеть износ, снимите колесо и загляните под суппорт, там можно увидеть толщину колодки. Если износ большой- разбираем, меняем.

Замена передних тормозных колодок ВАЗ-2109

Чтобы открутить суппорт нужно развальцевать стопорную шайбу, которая фиксирует болт. Обычной плоской отвёрткой отгибаем её в нужную сторону, можно молоточком пристучать.

Затем откручиваем верхний болт. Нам нужно полностью открутить только его, так как мы полностью не будем снимать суппорт, а только откинем его.

А нижний болт просто ослабим на пару оборотов и всё, суппорт откроется. Не пользуйтесь рожковыми ключами.

Теперь, чтобы откинуть суппорт, надо освободить тормозной шланг, высунув его из посадочного места.

Всё, теперь суппорт свободно откинется и у нас появится свободный доступ к колодкам. Можно внимательнее всё рассмотреть.

Вынимаем колодки. На фото видно, что они ещё ничего, почти без выработки, но шумели безбожно, пришлось заменить, скорее всего, какая-то подделка попалась.

Перед установкой новых колодок, прочистите направляющую, по которой будет ходить колодка, можно воспользоваться щёткой по металлу, наждачкой, либо обычной отвёрткой пообдирать грязь и окиси. Потом можно смазать солидолом, чтобы не окислилось, а можно и не смазывать.

Теперь ставим новые колодки. Лучше взять что-то нормальное, оригинал или проверенного производителя типа Феродо. Китайские поделки обычно скрипят и не так эффективны.

Теперь надо вжать цилиндр суппорта, иначе суппорт не наденется на колодки, так как толщина новых колодок больше, чем старых.

Когда вожмётся, то всё нормально одевается.

Теперь прикручиваем всё взад, стопорим болты и фиксируем тормозной шланг на своём месте.

Замена тормозных колодок ВАЗ-2109 видео инструкция

Замена задних тормозных колодок ВАЗ-2109

Сзади на девятках установлены барабанные тормоза, а это ещё тот геморрой. Во-первых, никогда не узнаешь, какая выработка у колодок, не сняв барабан, а во-вторых, снять барабан- это самая большая проблема на всех тачках. Откручиваем болты, которыми крепится барабан и дальше начинается самое интересное.

Просто так барабан не слезет, колодки в нём делают углубления, за которые он потом цепляется, когда его стягиваешь. Это на всех машинах так, не только на Жигулях. Чтобы его снять, его сбивают, берут молоточек потяжелее и стучат по барабану с обратной стороны через проставку, чтобы кромка барабана не откололась. Да, это проблема всех барабанов, чем дольше не меняешь колодки, тем больше кусков кромки отсутствует.

Технология замены изношенных передних тормозных накладок автомобиля

Прежде чем приступить к работе требуется убавить в бачке количество тормозной жидкости. Ее уровень должен быть ниже минимума. Если этого не сделать, она во время выполнения работы начнет переливаться.

1. Сначала удаляется переднее колесо.
2. Отверткой разгибается стопорная шайба, установленная на суппорте, с внутренней стороны.
3. Рожковыми ключами выкручивается верхний болт.
4. Освобождается тормозной шланг. Его нужно вытащить, чтобы не создавалось препятствий во время открывания суппорта.
5. Из него удаляются изношенные колодки.
6. Открывшееся пространство очищается от скопившейся грязи.
7. Отжимается тормозной поршень.
8. Вставляются новые накладки.
9. Плотно закручивается болт.
10. Снова загибается фиксирующая шайба.

Процесс самостоятельной замены и установки новых передних тормозных накладок на автомобиль ВАЗ 21099 занимает примерно 50 минут. После завершения работы нужно проверить наличие «тормозухи» в бачке. В случае необходимости долить до максимума. Чтобы колодки встали на место, перед началом езды, требуется нажать 2-3 раза педаль тормоза.

Важно! Передние колодки обязательно меняются сразу на обоих колесах. Если установить новые детали только на одну сторону, во время резкого торможения машину начнет тянуть в сторону. Такое поведение автомобиля может стать причиной серьезной аварии.

замена тормозных колодок передних колес на автомобиле ваз 2108, ваз 2109, ваз 21099

Минимально допустимая толщина фрикционных накладок тормозных колодок -1,5 мм. Производить замену тормозных колодок надо в следующих случаях: толщина фрикционных накладок на тормозных колодках менее допустимой; поверхность фрикционных накладок замаслена; фрикционная накладка непрочно соединена с основанием; фрикционные накладки имеют глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Замена тормозных колодок должна происходить одновременно в тормозных механизмах обоих передних колес. Недопустима замена внутренней и внешней тормозных колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

Перед заменой тормозных колодок на автомобиле ваз 2108, ваз 2109, ваз 21099 сделайте следующее: 1. Отсоедините на автомобиле провод от клеммы «-» аккумуляторной батареи. 2. Затормозите автомобиль стояночным тормозом и установите упорные бруски под задние колеса. Снимите переднее колесо и очистите тормозной механизм от грязи. 3. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть тормозной жидкости. Иначе тормозная жидкость польется через край при установке новых тормозных колодок.

4. Выньте из кронштейна резиновый уплотнитель вместе с тормозным шлангом.

5. Отогните отверткой усик стопорной шайбы верхнего болта крепления направляющего пальца.

6. Отверните верхний болт крепления направляющего пальца, придерживая его ключом за шестигранник.

7. Поверните корпус скобы вниз вокруг оси нижнего пальца.

8. Промаркируйте тормозные колодки, если предполагаете эти же тормозные колодки вновь установить.

9. Снимите тормозные колодки.

ПРЕДУПРЕЖДЕНИЕ Поверхность фрикционных накладок на тормозных колодках не должна быть замаслена, иметь глубокие риски и сколы. Фрикционная накладка должна быть прочно соединена с основанием тормозной колодки.

10. Проверьте толщину и состояние фрикционных накладок тормозных колодок.

ПОЛЕЗНЫЙ СОВЕТ Если при очередной проверке толщина фрикционных накладок приближается к минимально допустимой, то такие тормозные колодки еще работоспособны, но скоро их срок службы закончится. Выбирайте сами: либо сразу сделать замену тормозных колодок, либо постоянно контролировать их толщину.

11. Очистите от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок.

12. При установке новых тормозных колодок вдавите поршень в тормозной цилиндр. Для этого установите изношенные тормозные колодки на место (вместо внутренней желательно поставить только основание) и поднимите корпус скобы. Надавливая отверткой или монтировкой на внутреннюю тормозную колодку и опираясь на тормозной диск, аккуратно вдавите поршень в тормозной цилиндр.

13. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 новые тормозные колодки. Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок. Старые тормозные колодки необходимо установить в соответствии с ранее сделанной маркировкой.

14. Поверните корпус скобы и заверните верхний болт крепления направляющего пальца моментом 31-38 Нм (3,1-3,8 кгс-м), придерживая его ключом за шестигранник.

15. Загните отверткой усик стопорной шайбы. Установите колесо и опустите автомобиль на землю. Затем нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

Задние ТК

Алгоритм замены задних ТК на ВАЗ 2109 следующий.

1. Поставьте машину на ровную поверхность, ослабьте натяжение колесных болтов.
2. Разблокируйте колодки путем полного опускания ручки стояночного тормоза.
3. Поднимите заднюю часть авто домкратом, снимите колеса.
4. Подставьте под передние колеса противокаты, чтобы предотвратить смещение автомобиля.
5. Открутите шпильки тормозного барабана с заднего колеса.
6. С помощью деревянного бруска и молотка сбейте барабан с ТК.
7. Зачистите поверхности сухим методом и сжатым воздухом.
8. Приступаем к полноценным демонтажным работам.
9. Демонтируйте верхнюю стягивающую пружину. Для этого понадобятся плоскогубцы.
10. Аналогично снимается нижняя пружина.
11. Снимите направляющую пружину передней ТК.
12. Удалите разжимную планку.
13. Далее демонтируется направляющая пружина задней ТК, отводится в сторону.
14. Скиньте наконечник троса ручника с рычага.
15. Демонтируйте привод ручного тормоза. Чтобы сделать это, потребуется извлечь с пальца шплинт, а затем уже достать сам палец.
16. Демонтажные работы завершены, потому теперь следует все собрать в обратном порядке, только уже с новой задней ТК.
17. Прежде чем надеть барабан, обязательно сдавите поршни цилиндра, чтобы наружный диаметр по колодкам оказался меньше внутреннего диаметра барабана.
18. Соберите узел, действия в обратной последовательности.
19. Опустите автомобиль на землю, нажмите несколько раз по педали тормоза, что позволит колодкам полноценно занять свое место.

Выполните процедуру на обоих колесах. Принцип замены задних ТК одинаковый. Только не забудьте по завершению работ прокачать тормозную систему.

Замена передних и задних тормозных колодок на ВАЗ 2109

Передние и задние тормозные колодки являются важной составляющей тормозной системы ВАЗ 2109. Перед их заменой следует убедиться в факте неисправности.

Задняя ТК

Признаки износа

Выделяют несколько основных признаков, указывающих на необходимость в самое ближайшее время провести замену колодок впереди и сзади.

Признак

Особенности

Длительный эксплуатационный срок

При солидном пробеге вероятность износа тормозных колодок достигает постепенно 100%. Потому это сугубо дело времени. Но затягивать не стоит

Не держит ручник

Если ручник не отрабатывает должным образом, хотя с самим ручным механизмом торможения все в порядке, просто износились колодки

Посторонние звуки от тормозов

Если диски или барабаны начинают стучать, скрипеть, скрежетать, это означает наличие проблем в системе торможения. Один из наиболее вероятных вариантов — это износ колодок

Низкий уровень тормозной жидкости

При износе колодок тормозная жидкость в бачке отрабатывается быстрее, потому что расход растет из-за неэффективной работы тормозной системы

Малая толщина фрикционного слоя

Если толщина фрикционного слоя на колодках достигла менее 1,5 миллиметра, это говорит о серьезном износе элементов и необходимости их замены

Это основные признаки износа колодок, которые может обнаружить любой автовладелец без разбора конструкции.

Особенности ТК

Тормозные колодки (ТК), устанавливаемые на ВАЗ 2109, имеют свои особенности и характеристики, о которых следует знать перед покупкой новых деталей.

1. Основание колодки выполнено из достаточно прочного металла.
2. Поверх основания приклеивается фрикционная накладка при помощи специального клея под воздействием температуры в 100 градусов по Цельсию.
3. Задние тормоза включают в себя 4 колодки. Корпус и основу штампуют из листового металла, после чего свариваются.
4. Шероховатость на поверхности колодок, необходимая для ускорения притирки ТК, достигается путем специальной обработки.
5. Эффективность при контрольном торможении с 80 км/час — 320 Нм. Давление внутри тормозной системы — 40 бар. При этом колодки холодные.
6. Все элементы тормозной системы выполнены согласно строгим международным стандартам и требованиям.
7. Срок службы ТК напрямую зависит от стиля вождения, состояния дорог и ряда внешних факторов.

Как поменять передние тормозные колодки ВАЗ 2108-09 и т.д.

Объясню как самому поменять передние тормозные колодки на ВАЗ 2109, но так как устройство тормозной системы в переднеприводных ВАЗах одинаково, этот вариант подойдет и другим ВАЗам, но на классике ВАЗ 2101-07 система замены колодок немного другая.
Замена передних тормозных колодок не требует специального инструмента, поэтому каждый в домашних условия с этой операцией справиться легко.

Фото. Тормозные передние тормозные колодки ВАЗ.

Как определить износ тормозных колодок

Всегда встает вопрос, когда менять передние тормозные колодки, нерадивые водители начинают их менять когда они стерлись до метала, тем самым появляется металлический скрип при торможении.

А хороший водитель легко может определить износ передних тормозных колодок заглянув в отверстие диска колеса, как показано на фото ниже, если колодки сильно изношены то металлическая часть тормозной колодки будет очень близко к тормозному диску, это признак что нужно менять тормозные колодки.

Фото. Визуальный осмотр тормозных колодок не снимая колеса.

Замена передних тормозных колодок

Чтобы заменить передние колодки надо поднять колесо на домкрате и снять его. Но неопытные водители часто сталкиваются с проблемой откручивания болтов колеса после того как подняли колесо на домкрате. Поэтому сначала сорвите болты с места не поднимая колеса как показано на фото ниже.

Фото. Ослабление болтов колеса.

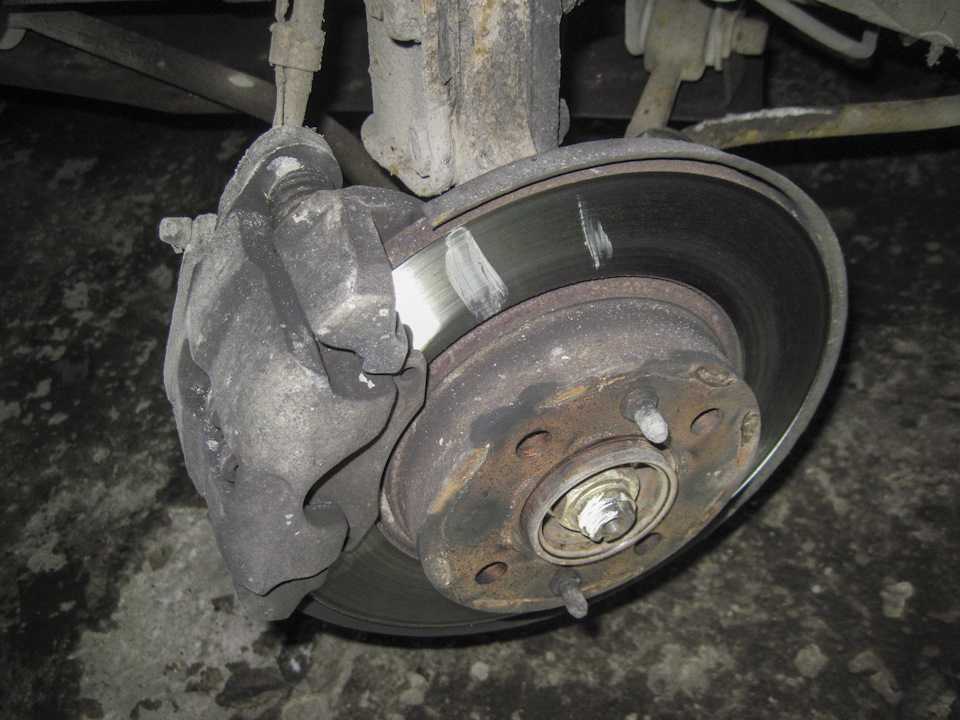

После того как снимите колесо, увидите тормозной суппорт, на фото ниже показано стрелками какие надо окрутить болты для извлечения тормозных колодок.

Фото. Стрелками показаны болты держащие суппорт тормозов.

Для откручивания болтов суппорта понадобится ключ на 13мм и 17мм, на фото ниже показано как вставить ключи, ключом на 17мм надо держать, ключом на 13мм откручивать болт.

Фото. Показано как открутить суппорт тормозов.

Болты открутили, теперь надо вдавить тормозной цилиндр в суппорт, если этого не сделать, то он не оденется на новые тормозные колодки. Вдавить его можно так, снимите одну старую колодку, оденьте суппорт, вставьте толстую отвертку как показано на фото ниже, отжимайте отверткой суппорт от тормозного диска, цилиндр вдавиться. Но не пытайтесь вдавить цилиндр ударами, все испортите.

Фото. Вдавливание тормозного цилиндра в суппорт.

Теперь можно ставить новые тормозные колодки, как показано на фото ниже. Также на фото показан стрелкой вдавленный тормозной цилиндр. Осталось поставить суппорт на место закрутить болты и колесо. Тормозные колодки поменяли.

Фото. Установленные тормозные колодки.

Предостережение

Обязательно после замены тормозных колодок, нажмите несколько раз на педаль тормоза пока не почувствуете что тормоза появились, так как вдавленный тормозной цилиндр в суппорте должен выйти и упереться в колодки.

Видел случай, парень поменял колодки, но не прокачал тормозную педаль, разогнал машину чтобы проверить тормоза, врезался в дерево, разбив передок машины.

Как прокачать передние тормоза если штуцер не крутится на ВАЗ?

Конечно это не очень хорошо, но можно, снимайте тормозные колодки, нажмите несколько раз на педаль тормоза чтобы тормозной цилиндр немного вышел (но будьте внимательны его можно выдавить полностью), затем вдавите обратно тормозной цилиндр в суппорт. Так из системы тормозов выйдет воздух. Все, прокачали тормоза в том суппорте где не крутиться штуцер.

Замена передних тормозных колодок ВАЗ.
