На ВАЗ-2110 не горят противотуманки, что делать?

В случае возникновения любых проблем с автомобильной электрикой, многие владельцы пасуют и доверяют ремонт мастерам. В некоторых случаях, действительно, это может быть единственным выходом. Но только не тогда, когда не работают противотуманки на ВАЗ-2110. Эту проблему постараемся решить прямо сейчас.

Содержание

1 Неожиданные причины нерабочих ПТФ на ВАЗ-2110
- 1.1 Не горит одна противотуманка на ВАЗ-2110
- 1.2 Не горят сразу две противотуманки
- 1.3 Общие рекомендации
2 Видео о том, как самостоятельно заменить противотуманки

Неожиданные причины нерабочих ПТФ на ВАЗ-2110

Самая банальная причина — это перегоревший предохранитель.

Но к ней мы вернёмся позже. В конструкции противотуманок, реле, выключателей и ламп существует ещё много до сих пор неизведанного. К примеру, возможной причиной отказа противотуманок может стать совершенно неожиданная поломка.

В первую очередь проверяем сами лампочки, добраться до левой можно через капот.

На некоторых версиях ВАЗ-2110 устанавливали ПТФ завода Автосвет (Киржач) с цоколем под лампу Н1. Стоковые лампы не самого лучшего качества и они не любят резких перепадов температуры.

Подобраться через капот к правой противотуманке довольно сложно, проще снять саму фару, вывернув саморезы.

Во время резкого охлаждения, при выезде из гаража зимой, к примеру, или после выключения фар, контактная ножка колбы лампы попросту отваливалась от проводника. При этом визуально галогенка выглядела абсолютно целой. Достаточно было подать плюс непосредственно на саму ножку, как лампа загоралась. Виной всему была некачественная контактная сварка, а обнаружить причину без детального осмотра самой лампы и её демонтажа практически невозможно.

Конечно, предусмотреть все варианты отказа невозможно, но самые распространённые мы рассмотрим.

Не горит одна противотуманка на ВАЗ-2110

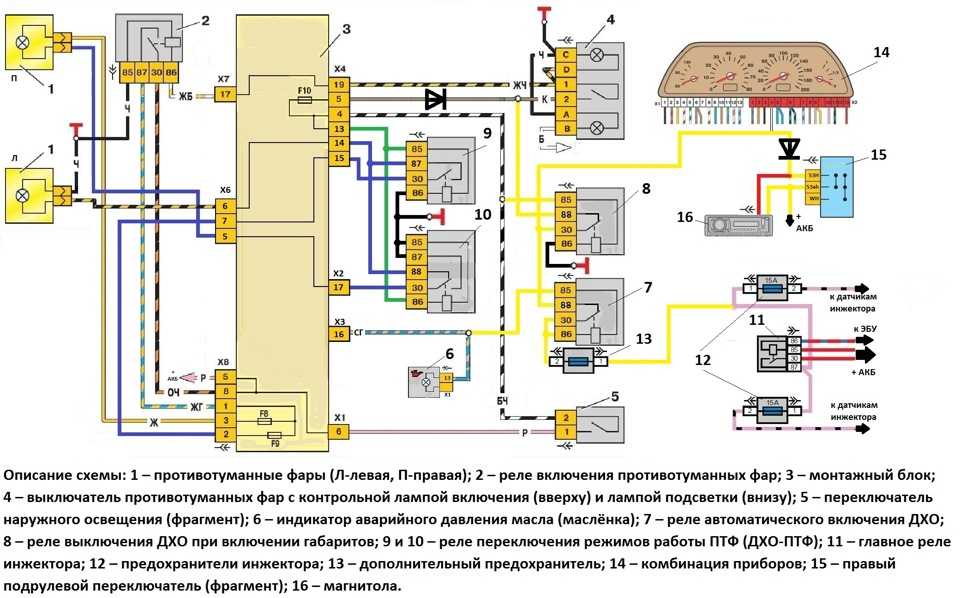

Схема работы.

Здесь вариантов может быть предостаточно. Если не считать повреждения самой лампы или её спирали, то картина такая:

Предохранитель. При грамотной установке ПТФ на десятку, как правило, используют схему, представленную выше. Как видно из схемы, за работу каждой из ламп отвечает отдельный предохранитель, F4 или F14. Они находятся в монтажном блоке, который расположен в нише передней панели слева от водителя. При замене предохранителя не используем жучков и перемычек, а только новые предохранители.
Расположение предохранителя.
За переднюю правую противотуманку отвечает предохранитель F4, за левую – F14, оба на 10А.
Контакты массы. В том случае, когда при монтаже ПТФ каждую из фар подключили к минусу отдельно, потеря контакта массы каждой из фар грозит выходом из строя. Отсутствие контакта с массой диагностируем либо мультиметром, либо визуально осматривая каждый из контактов. Если он окислен, зачищаем его и место его крепления и восстанавливаем контакт.
Контакты питания лампы. В этом случае придётся проверить целостность и состояние контактов на колодке подключения как к самой лампе, так и в разъёме Ш1 на контактах 6 или 1.
Находим идущие от фар провода с колодками и проверяет их состояние.

Не горят сразу две противотуманки

Если такое произошло, допустить перегорания сразу двух ламп или двух предохранителей невозможно. Скорее всего, причину стоит искать в другом:

Окисление контактов на разъёме Ш1 в монтажном блоке. Снимаем разъем и оцениваем состояние контактов. На всякий случай проверяем предохранители F1, F14, F4.
Разъемы расположены с обратной стороны монтажного блока.
Реле включения ПТФ. Реле проверяем, нажав на кнопку включения противотуманок.
Если слышим щелчок, реле исправно. Если щелчка реле нет, оно вышло из строя либо окислились контакты 85, 86, 87 или 30. Реле может быть установлено штатно в монтажном блоке, либо в другом месте, по усмотрению владельца или электрика, который проводил установку.
Реле ПТФ может просто висеть на проводах.
Кнопка включения ПТФ. Проверить её просто, замкнув контакты 6 и 7. Если реле сработало, загорелась контрольная лампа и противотуманки, меняем кнопку.
Окисление контакта массы реле ПТФ или самих фонарей.

Общие рекомендации

Принципиальная схема монтажного блока.

Схема подключения ПТФ через выключатель габаритных огней.

Кроме этого, проверяем наличие напряжения в цепи противотуманок, выяснив, куда подключён плюс.

А питание может отбираться либо с замка зажигания, либо с выключателя габаритных огней, что нежелательно, поскольку можно вместе с включёнными габаритами оставить включёнными ПТФ, а это приведёт к разрядке аккумулятора. Удачных всем поисков, светлых и ровных дорог!

Видео о том, как самостоятельно заменить противотуманки

Не работают и не горят противотуманки ВАЗ-2112 — автомобильный портал

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Чтобы обеспечить хорошую видимость, при сильном тумане, важно соблюдать следующие правила:

Отрегулируйте границу светового луча таким образом, чтобы пучок света оказался над горизонтальной плоскостью.
Установите фонарь на минимальном расстоянии от дороги. Это необходимо для того, чтобы упростить настройку границы светового луча.

Если фары хорошо отрегулированы, то они гарантируют отличную видимость на дороге, даже при сложных дорожных условиях. Чтобы исключить ухудшение качества свечения, важно следить за состоянием плафона. При необходимости, полируйте поверхность и убирайте царапины, ведь они ухудшают пропускную способность фонаря.

Содержание

Блок предохранителей и реле
Предохранители
Неожиданные причины нерабочих ПТФ на ВАЗ-2110
Не горит одна противотуманка на ВАЗ-2110
Не горят сразу две противотуманки
Общие рекомендации

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F1014 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему.

Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель. F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1.

Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары.

Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней. F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки». F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.
