Замена вакуумного усилителя тормозов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Вакуумный усилитель тормозов – предназначен для того, чтобы педаль тормоза гораздо легче нажималась, работает он только когда двигатель запущён, когда же движок заглушён, вакуумник работать не будет, всё это из-за того, что при запуске двигателя, корпус воздушного фильтра начинает засасывать воздух из окружающей среды и он попадает во впускной коллектор, из коллектора воздух и забирается чуть чуть и идёт в вакуумник и поэтому он начинает работать только тогда, когда двигатель заводится.

Примечание!
Для замены усилителя тормозов, Вам понадобится: Набор всевозможных ключей, а так же пару отвёрток, а ещё для этого дела, очень удобна накидная головка будет и вороток!

Краткое содержание:

• Замена вакуумного усилителя тормозов
• Дополнительный видео-ролик

Где находится вакуумный усилитель тормозов?
Он прикручивается к кузову автомобиля на четырёх гайках, вернее не сам он, а его кронштейн, сам вакуумный усилитель к этому кронштейну на двух гайках закрепляется, но их легче всего в сборе снять, т.

Когда нужно менять вакуумный усилитель тормозов?
При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Примечание!
Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Снятие:
1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается (К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Примечание!
То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его (Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля) и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на 10 мм», открутите две гайки (см. фото 1) и тонкой плоской отвёрткой, подденьте держатель шланга вакуумного усилителя тормозов (см. фото 2) и его тоже отсоедините и всё по сути, можете вынимать шумоизоляционный материал, чтобы он не мешал снятию вакуумного усилителя тормозов с автомобиля!

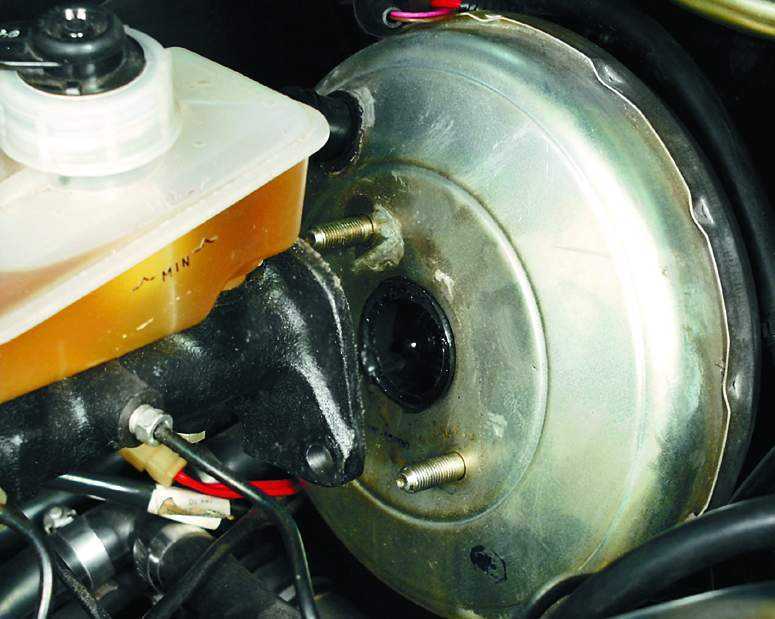

2) Теперь когда шумоизоляционный материал убран, отсоедините колодку проводов от крышки тормозного бачка (Указана красной стрелкой), после чего отсоедините шланг от обратного клапана вакуумного усилителя тормозов (Шланг указан зелёной стрелкой) и открутите две гайки (Указаны синими стрелками) крепления Главного Тормозного Цилиндра к усилителю тормозов, затем ГТЦ аккуратно отведите в сторонку, но только аккуратней, тормозные трубки следите за тем чтобы не лопнули, а то их менять придётся.

3) После проделанной операции переберитесь в салон и там выкрутите четыре гайки которые кронштейн вакуумного усилителя к кузову крепят (Указаны красными стрелками), ну и колодки проводов ещё отсоедините (Указаны синими стрелками) от включателя стоп сигнала (Указан зелёной стрелкой), когда всё будет сделано, можете перебираться повторно в подкапотное пространство автомобиля и уже находясь там, вытаскивать вакуумный усилитель в сборе с кронштейном.

4) Положив вакуумник на землю или закрепив его в тисках, первым делом вытащите плоскогубцами маленькими металлический стопор (Указан красной стрелкой), затем выбейте аккуратно шток (см. маленькое фото, он металлический и выбивается очень легко), надавив на него сверху или наоборот снизу.

5) И под завершение, выкручивайте обе гайки которые вакуумник крепят к кронштейну и вынимайте его, на этом операция по снятию усилителя тормозов закончена.

Установка:
Устанавливается новый усилитель тормозов в обратном порядке снятию, во время установки не ошибитесь и делайте всё точно так же как и было ранее, когда он будет установлен, не одевайте шумоизоляционный материал, а попробуйте как он работает (Как проверить усилитель тормозов, мы уже писали выше), если всё нормально, завершите установку всех деталей так как они стояли ранее.

Дополнительный видео-ролик:
Наглядно посмотреть процесс замены усилителя тормозов, Вы можете в ролике чуть ниже:

Усилители тормозов вакуумные ВАЗ

Принцип действия

По конструкции вакуумный усилитель тормозов объединен в один общий блок с главным тормозным цилиндром. В изначальной состоянии специальный канал, который сообщается с атмосферой перекрыт, а другой вакуумный канал находится в открытом состоянии.

При этом на установленную внутри диафрагму с двух сторон воздействует равное по значению давление, вследствие этого, при помощи возвратной пружины, она постоянно находится в начальном положении.

Когда происходит придавливание тормозной педали, толкатель (шток), начиная своё движение, смещается в сторону и перекрывает вакуумный канал, при этом открывается канал атмосферный. Далее на саму диафрагму действуют атмосферные потоки с обеих сторон.

Разница давления способствует преодолению степени сжатия возвратной пружины и как результат, мембрана постепенно начинает сдавливать возвратную пружину, при этом шток перемещается вместе с поршеньком главного цилиндра.

При прекращении давления на педаль тормоза, но не снятой ноги водителя с педали, наступает этап, при котором вакуумный и воздушный каналы открываются до такой степени, когда полностью блокируется перемещение поршня.

В тот момент, когда каналы перекрываются, вакуумный усилитель тормозов находится в готовности производить дальнейшую работу по торможению.

В этом состоянии, каждое перемещение штока, то есть надавливание или отпускание педали, ведёт к изменению разности атмосферных давлений в пространстве самой мембраны и как следствие автомобиль притормаживается, если происходит дальнейшее нажатие на тормозную педаль или нет, если вы ее отпускаете.

Максимальная разность давления образуется исключительно при максимально возможном надавливании на рычаг тормоза для закрытия самого канала. В этом варианте на поршень действует наибольшая сила и как следствие автомобиль резко тормозит. К тому же необходимо знать, что своевременная замена тормозных колодок значительно повышает эффективность торможения.

При помощи данного вакуумного усилителя степень нажатия на рычаг тормоза можно увеличить в несколько раз. Сразу же после отпускания ноги с педали тормоза диафрагма тут же возвращается в первоначальное положение.

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя происходит достаточно просто. Если в нём возникли какие-либо неисправности, то это почувствует даже неопытный водитель. Само нажатие на педаль тормоза потребует значительных усилий и не заметить этого просто невозможно.

Проверять работоспособность вакуумного усилителя тормозов необходимо начинать на неработающем двигателе, нажав несколько раз на педаль тормоза и после этого придерживать её в выжатом положении.

Затем завести двигатель и в том случае, если педаль продавится без особенного усилия к днищу автомобиля, то ваш усилитель исправен.

Если же этого не произошло, то имеется некоторая неисправность. В первую очередь проверяют вакуумный шланг на герметичность и состояние обратного клапана усилителя.

Неисправности вакуумного усилителя тормозов:

Трещины или обрыв шланга который подходит к ВУТ.
Разрыв диафрагмы.
Поломка пружины.
Ремонтировать усилители рекомендуется в специализированных технических центрах, где под рукой специальные инструменты и у специалистов имеется определённый навык. Или же покупать абсолютно новый агрегат и устанавливать его в соответствии с приложенной инструкцией.
