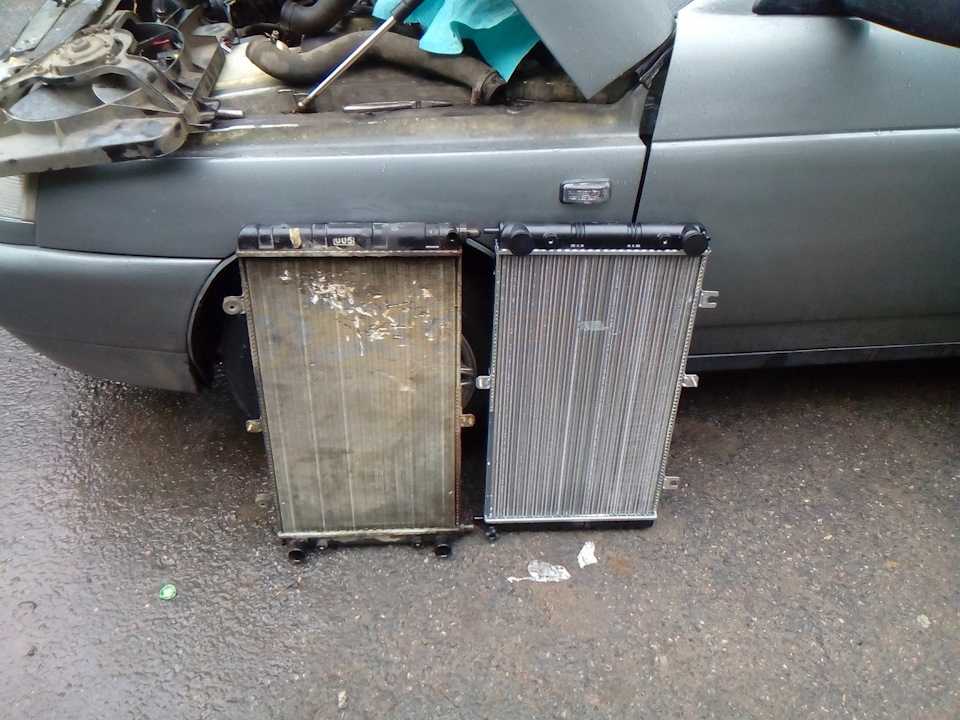

Ваз 21124 замена радиатора охлаждения: замена радиатора охлаждения своими силами

14 декабря, 1974 by admin

Самый быстрый способ замены радиатора печки (отопителя) нового образца на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 | Школа авторемонта

Июн 21, 2017 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin

Основными причинами для замены радиатора печки являются: течь радиатора отопителя и снижение (или полное отсутствие) теплоотдачи радиатора. С первой причиной всё ясно и понятно. Пропажу тосола с расширительного бачка и следы его (тосола) появления под автомобилем трудно не заметить. Плюс, ко всему, появится запах тосола в салоне автомобиля. И диагноз напрашивается сам — потёк радиатор печки. А вот со второй причиной всё не так быстро и понятно. Так как снижение температуры воздуха, поступающего через отопитель в салон автомобиля, может происходить по нескольким причинам — недостаточный уровень охлаждающей жидкости в системе автомобиля, неисправный термостат, воздушная пробка в системе охлаждения, проблема с регулятором или моторчиком управления заслонкой печки и, наконец,

Только после этого можно будет подписывать окончательный «приговор» радиатору печки. Но, перед этим, не лишним будет провести одну не хитрую проверку: прогреваем двигатель до рабочей температуры, в моторном отсеке проверяем рукой верхний и нижний патрубки печки (они должны быть одинаковой температуры), ручку «тепло-холод» крутим до упора вправо, включаем вентилятор отопителя. Если, в первые 10-20 секунд, поток воздуха был горячим или комфортно тёплым, а после его температура стала заметно снижаться до «комнатной», то тогда можно смело готовиться к работе по замене радиатора печки. И этот фотоотчёт с описанием

Запчасти. На автомобили Ваз 2110-2112 радиаторы печки продаются двух вариантов — старого и нового образца. До осени 2003 года на десятки устанавливали радиаторы отопителя старого образца. После 2003 года — нового. Радиаторы эти не взаимозаменяемы. Поэтому, перед походом на автобазар, необходимо сначала определиться, какой из двух вариантов следует покупать. Каталожный номер радиатора печки нового образца — 21110-8101060-00. Каталожный номер радиатора печки старого образца — 2110-8101050.

Дальше отвечают на вопрос, — «Какой фирмы производителя радиатор печки лучше покупать/ставить на ваз 2110?

Перечень инструмента, который будет необходим для успешной замены радиатора отопителя (печки) нового образца на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 выпуска после 2003 года: ёмкость для сбора охлаждающей жидкости, крестовая отвёртка, высокая головка на 10 + ключ трещотка, торцевой ключ на 17 и 13 (наличие кардана, удлинителя и ключа трещотки приветствуется, так как их наличие значительно облегчает и ускоряет работу).

Фотоотчёт с описанием быстрого способа замены радиатора печки нового образца (после 2003 года) на автомобилях Ваз-2110, Ваз-2111, Ваз-2112:

В первую очередь необходимо слить охлаждающую жидкость. Находим на блоке двигателя пробку сливного отверстия (фото 1). Подставляем под двигатель ёмкость для сбора тосола и откручиваем пробку (ключ на 13). После чего откручиваем пробку расширительного бачка. Пока жидкость стекает, начинаем разборку.

Если приняли решение или есть необходимость вместе с радиатором печки заменить ещё и охлаждающую жидкость, то тогда придётся слить тосол с радиатора охлаждения (фото 2)

Раскручиваем хомуты и отсоединяем патрубки от расширительного бачка. Отстёгиваем крепёжный ремень и снимаем расширительный бачок (фото 3).

Снимаем уплотнитель капота (фото 4).

Находим и выкручиваем все крепёжные саморезы левой и правой частей шумоизоляционной обшивки моторного отсека (фото 5, 6, 7, 8).

Отсоединяем от обшивки пластиковые хомуты (фото 9).

В нижней части обшивка прикреплена к кузову автомобиля двумя гайками. Находим их и, используя высокую головку на 10 и ключ трещотку, откручиваем их (фото 10 и 11).

После чего, можно вытаскивать обшивку с моторного отсека.

Отсоединяем фишку с крышки бачка тормозного цилиндра (фото 12).

Отсоединяем шланг вместе со штуцером от вакуумного усилителя (фото 13).

Ключом на 17 откручиваем две крепёжные гайки ГТЦ к вакуумному усилителю тормозов (фото 14 и 15). Чтобы не завоздушить тормозную систему, трубки от главного тормозного цилиндра не откручиваем. ГТЦ достаточно отвести вперёд (по ходу движения автомобиля) насколько позволят тормозные трубки.

Забираемся в салон автомобиля. Отключаем провода от выключателя стоп сигнала (фото 16).

Используя торцовые ключ на 13, откручиваем четыре крепёжные гайки кронштейна педали тормоза к кузову (фото 17 и 18).

После чего, можно возвращаться в моторный отсек, и начинать вытаскивать вакуумный усилитель тормозов вместе с кронштейном и педалью. Дело это не простое и быстро вытащить, вряд ли получиться. Придётся немного покрутить и повертеть вакуумный усилитель, прежде чем удастся его вытащить. Но, могу уверить вытащить вакуумный усилитель с кронштейном вполне возможно без снятия пластмассовой накладки ветрового стекла (фото 19).

Всё теперь доступ к радиатору отопления (печки) нового образца открыт. Где находится радиатор печки на Ваз 2110-2112, видно на фотографии 20.

Остаётся только раскрутить червячные хомуты двух основных и одного пароотводящего патрубков (фото 21).

И открутить три крепёжных самореза радиатора к корпусу печки (фото 23).

Вытаскиваем старый радиатор (фото 24).

Очищаем нишу от листьев и мусора. И устанавливаем новый радиатор печки (фото 25).

Так же весело, как и вытаскивали, возвращаем на место вакуумный усилитель тормозов с кронштейном педали (фото 26).

После чего сборку проводим в обратной последовательности.

Теперь всё! Замена радиатора печки нового образца на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 закончена.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Замена радиатора печки ВАЗ-2112

Опубликовано: 27.01.2017Рубрика: Воздушная системаАвтор: Администрация сайта

Системы обогрева салона на разных транспортных средствах имеют схожую конструкцию. В автомобиле ВАЗ-21124 отопитель функционирует следующим образом:

• блок управления печкой контролирует заданную температуру прогрева воздуха с допустимой погрешностью около 2 градусов;
• подогрев воздуха для отопления салона осуществляется в радиаторе печки. Он имеет стандартную конструкцию и изготавливается из сплавов меди или алюминия;
• для подачи воздуха в салон предусмотрены специальные дефлекторы, которые регулируют направление его потока;
• на управляющей панели отопителя находятся: переключатель режимов работы вентилятора с ползунками, управляющими заслонками обогревателя.

Одной из наиболее встречаемых неполадок отопительной системы на ВАЗ-2112 является её разгерметизация, которая характеризуется протечкой охлаждающей жидкости из-под центральной панели. Одной из причин этого является выход из строя радиатора, и в этом случае необходима его замена.

Содержание

1. Алюминий VS Медь: какой радиатор выбрать?
2. Как снять и заменить радиатор печки на ВАЗ-2112 (старый образец)?
3. Замена радиатора отопителя ВАЗ-2112 (новый образец)

Алюминий VS Медь: какой радиатор выбрать?

Многолетним опытом эксплуатации радиаторов из различных материалов на отечественных автомобилях (в том числе на ВАЗ-2112), было замечено, что на его работоспособность не влияет материал, из которого он изготовлен. Одинаково хорошо греет как медный, так и алюминиевый прибор.

Единственным критерием при выборе радиатора является его оригинальность, поскольку только серьёзный производитель способен выпускать качественный продукт. Поэтому при покупке радиатора отопителя необходимо обращать внимание именно на этот критерий.

Итак, где именно находится радиатор печки ВАЗ-2112? В конструкции системы отопления салона радиатор, расположенный внутри корпуса обогревателя, занимая горизонтальное положение по отношению к центральной панели.

Как снять и заменить радиатор печки на ВАЗ-2112 (старый образец)?

Течь жидкости охлаждения в салоне является прямой предпосылкой того, что необходимо поменять отопительный радиатор, поскольку он уже вышел из строя.

Заметим, что на моделях старше 2003 года установлена печка старого образца. Однако, ближе к концу этого года, машины уже комплектовали новым отопителем. Соответственно они имеют некоторые конструкционные различия, в связи, с чем снимаются и устанавливаются по-разному.

Замена радиатора на печке ВАЗ-2112:

1. Освобождаем систему от тосола, слив его через отверстие блока силового агрегата либо через расширительный бачок. При выборе второго варианта необходимо демонтировать модуль зажигания. Далее снимается крышка с бачка, а после чего откупоривается сливная пробка. В случае, когда в охлаждающей жидкости отсутствует осадок, то есть, она находится в чистом состоянии, её можно использовать повторно.
2. Необходимо снять уплотнитель капота, который находится рядом с жабо.
3. Фиксирующий жабо винт следует выкрутить, а после чего открутить винты крепления его верхней части.
4. Ослабить хомуты и снять все провода и шланги с жабо.
5. Обесточить электросеть автомобиля, сняв клеммы с источника питания.
6. В левой части жабо находятся два винта, которые следует выкрутить, чтобы отодвинуть элемент. При этом нет необходимости его снимать.
7. Снимаем накладку «лобовухи».
8. Потребуется снять клемму (если она имеется) с датчика контроля уровня жидкости в системе, а также пароотводящий шланг с расширительного бачка.
9. Снимается шланг с омывателя «лобовухи».
10. После выкручивания четырёх винтов необходимо снять дворники с накладкой лобового стекла.
11. Демонтируется вентилятор печки, а также скобы крепления её корпуса.
12. Из защитных кожухов воздухофильтра и вентилятора выкручиваются крепёжные винты.
13. Необходимо снять передний кожух обдува обогревателя и корпус салонного фильтра.
14. Снимается задняя часть кожуха вентилятора.
15. Магистраль пароотвода и шланг подачи тосола нужно отсоединить, предварительно ослабив их крепления.
16. Теперь радиатор отопителя можно снять.

Перед тем как установить новый радиатор, необходимо в корпусе печки вычистить его посадочное место. При сборке отопителя в обратной последовательности очень важно контролировать плотность всех соединений и правильное расположение деталей. Иначе обогреватель может попросту не функционировать, и тогда всю описанную последовательность работ придётся проделывать заново.

Замена радиатора отопителя ВАЗ-2112 (новый образец)

Процедура начинается с демонтажа печки, которая крепится к кузову автомобиля при помощи двух гаек со стороны впускного коллектора, винтом в области лобового стекла и гайкой около салонного фильтра. Также необходимо снять бочок омывателя заднего стекла.

Последовательность действий такова:

1. Снимаем воздухофильтр.
2. Выкручиваем винты с наружной стороны печки.
3. Состоящий из двух половин (левой и правой) корпус отопителя необходимо разделить и высвободить шланг пароотвода.
4. Извлечь старый радиатор, вычистить его посадочное место, после чего установить новый элемент.
5. Следует разобрать правую половину отопителя, которая также состоит из двух элементов, скреплённых металлическими скобами. Теперь в свободном доступе открылась заслонка печки, и при необходимости её можно почистить либо заменить.
6. Новая заслонка отопителя обязательно должна занять положение, при котором перекрыт радиатор печки.
7. На температурном датчике выставляется минимальный режим, после чего включается зажигание. Это необходимо для того, чтобы правильно установить этот датчик, поскольку после этого он должен занять своё начальное положение.
8. Можно собирать отопитель в обратной последовательности.

После замены радиатора печки потребуется обязательно восполнить уровень охлаждающей жидкости в системе, и протестировать работоспособность обогревателя. Если же всё сделано верно, все элементы отопителя исправны, а из дефлекторов в салоне начинает дуть холодный воздух, значит, произошло завоздушивание системы. После его устранения печка заработает, как и раньше, а может ещё и лучше.

Датчик коленвала ВАЗ 2110 — АвтоТачки

Что такое датчик положения коленвала на вазе

Индукционный датчик коленвала ВАЗ 2110 устанавливается рядом со специальным диском, расположенным вместе со шкивом привода коленвала. Специальный диск называется главным или мастер-диском. Вместе с ним он обеспечивает угловую синхронизацию блока управления. Пропуск двух 60 зубьев на диске позволяет системе определить ВМТ 1-го или 4-го цилиндра. Зуб 19 после прохода должен быть обращен к штоку ДПКВ, а метка на распредвале — против криволинейного крепления отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах от 0,8 до 1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для уменьшения помех провод датчика коленчатого вала экранирован.

После включения зажигания программа управления блоком находится в режиме ожидания тактового сигнала от датчика положения коленчатого вала. При вращении коленчатого вала в блок управления мгновенно поступает синхронизирующий импульсный сигнал, который своей частотой замыкает на массу электрическую цепь форсунок и каналов катушек зажигания.

Алгоритм программы блока управления работает по принципу считывания 58 зубцов, проходящих через магнитопровод ДПКВ при двух отсутствующих. Скачок на два зуба является реперной отметкой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точки, от которой блок анализирует и распределяет сигналы переключения по тактам работы управляемого им инжекторного двигателя и искра в свечах.

Блок управления обнаруживает кратковременный сбой в системе синхронизации и пытается повторно синхронизировать процесс управления. При невозможности восстановления режима синхронизации (отсутствие контакта в разъеме ДПКВ, обрыв кабеля, механическое повреждение или поломка приводного диска) система выдает сигнал ошибки на приборную панель, включая аварийную лампу Check Engine. Двигатель остановится и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда поломки связаны с небрежным или халатным отношением специалистов по обслуживанию двигателей.

Датчик положения коленвала надежный прибор и редко выходит из строя, но иногда поломки связаны с невнимательным или халатным отношением специалистов по обслуживанию двигателей.

Например, на ВАЗ-2112 двигатель 21124 (16-ти клапанный, где трос ДПКВ очень близко к выпускному коллектору), и проблема обычно возникает после ремонта, когда фишка троса не закреплена в кронштейне . При контакте с горячей трубой кабель плавится, разрушая схему подключения, и машина глохнет.

Другим примером может быть плохо сделанный приводной диск, резиновая втулка которого может вращаться на внутреннем шарнире.

Электронный блок управления при получении одиночного сигнала от ДПКВ определяет положение относительно коленчатого вала в каждый момент времени, вычисляя его частоту вращения и угловую скорость.

На основе синусоидальных сигналов, формируемых датчиком положения коленчатого вала, решается широкий круг задач:

• Определить текущее положение поршня первого (или четвертого) цилиндра.
• Проверить момент впрыска топлива и продолжительность открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой поглощения паров топлива;
• Обеспечивают работу других дополнительных систем, связанных с частотой вращения двигателя (например, электроусилителя руля).

Таким образом, ДПКВ обеспечивает работу силового агрегата, определяя с высокой точностью работу двух его основных систем: зажигания и впрыска топлива.

Перед покупкой сменного ДПКВ необходимо уточнить тип устройства, установленного на двигателе.

Функции и назначение Датчик коленвала ВАЗ 2110

В двигателе с 8 или 16 клапанами ДПКВ предназначен для выполнения неуправляемых опций, но синхронизации фаз для впрыска бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому при выходе из строя контроллера это может привести к тому, что различные системы автомобиля будут работать некорректно. А это значит, что нормальная работа двигателя будет невозможна.

Датчик коленвала ВАЗ 2112

Сам датчик коленвала ВАЗ 2110 является прибором индуктивного типа; этот контроллер должен реагировать на прохождение зубцов на приводном диске. Этот диск крепится на ведущем шкиве генератора, а сам контроллер устанавливается рядом с ним. На шкиве 58 зубьев, между которыми полость размером в 2 зубца. Эта полость обеспечивает синхронизацию с верхней мертвой точкой поршней двигателя. В момент прохождения полости через контроллер поступает соответствующий сигнал на блок управления двигателем.

Конструкций таких устройств довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, но его работа осуществляется за счет прохождения постоянного магнита.

Индуктивный (магнитный) датчик коленвала ВАЗ 2110

В основе прибора лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке ЭДС самоиндукции отсутствует. Когда вершина металлического зуба ведущего диска проходит перед магнитопроводом, магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе появляется переменный ток, при этом частота тока изменяется в зависимости от скорости вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью данного датчика является его простая конструкция, работающая без дополнительного источника питания.

Датчик Холла

Тип этих датчиков работает на микросхеме, помещенной в корпус с магнитопроводом, а установочный диск создает движущееся магнитное поле с намагниченными зубьями.

Датчик обеспечивает высокоточную выдачу сигнала на всех заданных режимах вращения коленчатого вала. Для датчика Холла требуется подключение постоянного напряжения.

Оптические датчики

Основан на физическом явлении фотоэлектрического эффекта. Конструктивно представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником, перфорированный диск периодически закрывает и открывает путь к источнику света, в результате фотодиод вырабатывает импульсный ток, который поступает в блок управления в виде аналогового сигнала (система имеет ограниченное применение и ранее устанавливался на инжекторные автотракторы, например, Матиз).

Где находится датчик коленвала ВАЗ 2110?

Если отмечены неисправности двигателя, то прежде чем приступать к выявлению поломок и признаков неисправностей, необходимо выяснить, где находится регулятор. Где находится датчик положения коленвала на 8 или 16 клапанной десятке? Если вы откроете капот, то заметите, что регулятор находится прямо на крышке масляного насоса. Как видите, расположение регулятора не очень удобное. В то время инженеры ВАЗ задумались о целесообразности замены контроллера, поэтому оснастили ДПКВ кабелем длиной 80 см.

Расположение ДПКВ под капотом автомобиля

Датчик положения коленвала от какого автомобиля?

Модель	Код двигателя	Год выпуска	Объем двигателя л.
110 (2110) 1,5	BA3 2111 / VAZ-2111	1995 — 2005 years	1,5
110 (2110) 1,5 16V	VAZ-2112	1995 — 2010 гг.	1,5
110 (2110) 2,0I	C20XE	1996 — 2000 лет	Два
110 (2110)	VAZ -415		1994 — 2004 904 9010	1994 — 2004 года	VAZ -415		1994 года 904	904 9010 39010 3	— 2004 года	.	110 (2110) 1,6	VAZ-21114 / VAZ-21124	1995 — 2012 years	1,6
110 (2110) 1,6 16V	VAZ-21124	2004 — 2010 лет	1,6
110 (2110) 1,6 ГБО	VAZ-21114	2004 — 2007 years	1,6
111 (2111) 1,5	VAZ-2111/BA3 2111	1996 — 2005 years	1,5
111 (2111) 1,5 16V	VAZ-2112	1995-2005 Годы	1,5
111 (2111) 1,6	VAZ-21114 / VAZ-21124	2004–21103 VAZ-21114 / VAZ-21124	2004–21103 годы.	1,6
112 (2112) 1,5	ВАЗ-2111	1995 — 2005 years	1,5
112 (2112) 1,5 16V	VAZ-2112	1995 — 2005 years	1,5
112 (2112) 1,6	ВАЗ-21124 / ВАЗ-21114	2005 — 2011 гг.	1,6

Особенности систем впрыска

Система впрыска и работы блок управления датчиком. Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. За правильную работу двигателя отвечают следующие датчики:

1. Положения коленчатого вала.
2. Положение распределительного вала (не во всех версиях).
3. давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорости.
6. Массовый расход воздуха.
7. Положения дроссельной заслонки.

И основную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подача высокого напряжения на электроды свечей. Датчик температуры в конструкции есть, но на работу он практически не влияет. Нужно следить за температурой двигателя и подавать сигнал на стрелку (или на бортовой компьютер). Но будет незаменим, если необходимо реализовать автоматическую смену видов топлива (с бензина на газ и наоборот).

Алгоритм системы впрыска

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются. Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать различные функции двигателя.

Можно добиться увеличения мощности (увеличится расход бензина) или снижения расхода (мощность пострадает). Но большинство автолюбителей отдают предпочтение программам, обеспечивающим работу со средними параметрами. При этом сигнал датчика положения коленчатого вала ВАЗ-2110 не меняется, корректируется только реакция исполнительных механизмов на изменение входных данных.

Немного о мастер-дисках

Регулировочные диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленчатого вала (например, автомобиль Опель).

Диски датчиков Холла изготовлены из пластика, в их зубья запрессованы постоянные магниты.

Немного о коленчатом валу

Коленчатый вал – важнейший элемент любого двигателя внутреннего сгорания. Он приводится в движение стартерным двигателем (во время пуска) и поршнями (во время работы). Оттуда крутящий момент передается на коробку передач, систему газораспределения и вспомогательные механизмы. А чтобы впрыск топлива происходил своевременно, искра образовывалась в нужный момент, нужен датчик коленвала ВАЗ-2110.

Отслеживает положение шкива и передает сигнал на электронный блок управления. Зубья на шкиве есть, расстояние между ними одинаковое. Но в одном месте пропуск — двух зубов не хватает. Датчик положения реагирует на приближение металла. При прохождении рядом с датчиком пустого участка формируется сигнал — блок управления оповещается о том, что произошел один оборот коленчатого вала.

Замена фишки и распиновки ДПКВ ВАЗ 2110

Со временем изнашиваются провода, ведущие к микросхеме ДПКВ. Он расположен внизу двигателя и недалеко от переднего колеса, в результате чего на ДПКВ и его чипе откладывается грязь, снег, масло, химические агрессивные среды в виде солей, что приводит к медленному окислению провода на микросхеме и после их обрыва. Так как провода микросхемы объединены в один пакет, то при замене ремонтная микросхема снабжена двумя торчащими проводами длиной 15 см. Сняв поврежденную микросхему, установите в «катушку» новую. Места скрутки изолируются термоусадкой или изолентой.

На приведенной ниже диаграмме видно, что назначение его контактов простое: два провода подключены непосредственно к контактам ввода сигнала на блоке управления по всей длине корпуса. Соблюдайте полярность подключения сигнальных кабелей датчика к блоку управления. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ нужно только поменять тросы и проверить работоспособность запуском двигателя.

Признаки поломки

Любая неисправность датчика коленвала ВАЗ 2110 сделает невозможным запуск двигателя после длительной остановки. Если контроллер начнет глючить во время эксплуатации автомобиля, в 90% случаев двигатель остановится, так как ЭБУ не будет формировать сигнал в систему зажигания, сработает функция безопасности ДВС. Признаки неисправности датчика при начале поломки узла:

• чек Активация двигателя на приборной панели;
• обороты двигателя становятся нестабильными, тяга снижается на 50;
• Датчик коленвала ВАЗ 2110 необходимо срочно менять при появлении следующего признака неисправности: при увеличении скорости ощущается глухой шум в районе двигателя и стук;
• инжекторный двигатель характеризуется появлением хлопков в районе выпускного тракта.

При полном выходе из строя ВАЗ 2110 дпкв двигатель глохнет из-за того, что ЭБУ не подает сигналов на образование искры.

Данные симптомы не всегда свидетельствуют о необходимости полной замены датчика коленвала ВАЗ 2110, так как все неисправности элемента условно делят на четыре группы:

• загрязнение поверхности;
• повреждение обмотки прибора и нарушение ее целостности;
• производственные дефекты;
• обрыв цепи или короткое замыкание.

Проверка датчика начинается с очистки детали. Проверяется чистота контактов, их сохранность, чистота разъема, удаляются масляные потеки. Конструкция датчика довольно проста, но 20 процентов отказов устройств происходит из-за производственного брака. Обрыв проводки устраняется после закрытия звонка. Датчик коленвала ВАЗ 2110 не ремонтируется, так как стоимость расходника не превышает 100 рублей, узел меняется на аналогичный после небольшой диагностики.

Датчик коленвала ВАЗ 2110 Причины выхода из строя

Причин, по которым датчик может выйти из строя, несколько, но они все же существуют.

• Механические повреждения;
• Старение;
• Электрические повреждения;
• Контроль разомкнутой цепи;

Рассмотрим каждый из вариантов отказа более подробно.

Механическое повреждение Это может быть вызвано любым ударом по датчику. Например, при попытке разобрать датчик возможны такие поломки.

Старение. Часто в старых автомобилях датчик может выйти из строя из-за его старения и размагничивания сердечника.

электрические повреждения. При таком сбое чаще всего рвется катушка внутри датчика, и через нее перестает поступать сигнал на ЭБУ.

Обрыв цепи управления. Обрыв цепи управления не является неисправностью датчика. В случае обрыва страдает проводка, передающая сигнал от датчика к ЭБУ.

Проверка датчика коленвала ВАЗ 2110 на исправность

Для проверки предполагаемой неисправности датчика коленвала рассматриваются два наиболее вероятных случая его неисправности. В обоих случаях потребуется разобрать устройство десятипроволочным ключом. Перед эксплуатацией на картер и на сам датчик наносятся метки, которые в дальнейшем помогут прикрутить устройство до исходного угла поворота.

Кроме того, перед разборкой водитель должен не забыть измерить зазор между диском ГРМ и датчиком, который не может превышать 0,6-1,5 мм. При отсутствии механических повреждений в виде царапин, вмятин, повреждений структуры материала датчик проверяют другими средствами измерений:

• Проверка омметром. В этом случае необходимо измерить сопротивление обмотки датчика. Так как стандартное значение этого показателя, установленное производителем, находится в пределах от 550 до 750 Ом, превышение указанных пределов свидетельствует о неисправности этого важного для корректной работы автомобиля прибора, а значит, и о его неисправности. Здесь стоит отметить, что производитель все же допускает небольшое несоответствие сопротивлений паспортным значениям, но в любом случае они должны соответствовать данным, указанным в инструкции по эксплуатации машины;
• проверка с помощью вольтметра, измерителя индуктивности и трансформатора. Этот способ сложнее, но эффективнее: измеряется сопротивление тем же омметром, после чего проверяется индуктивность (она должна быть от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 вольт. Далее нужно измерить сопротивление мегомметром и убедиться, что оно не превышает 20 МОм.

Если датчик по-прежнему не проходит эти тесты, его следует заменить. При этой процедуре не следует забывать о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с метками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его следует проверить, ведь даже при правильном соблюдении всех процедур установки он может работать некорректно.

Новый ДПКВ проверяется так же, как и при подозрении на неисправность, и в зависимости от результатов проверки устройство может быть установлено вместо старого или неисправно. При установке болты затягиваются моментом от 8 до 12 Нм. Однако, в любом случае, прежде чем проводить все действия по замене достаточно дорогого и труднодоступного узла, нужно обязательно убедиться в том, что вышел из строя именно он, ведь автомобиль производства нашего автопрома зачастую может принести неприятные сюрпризы

Первый способ проверки датчика коленвала ВАЗ 2110

В этом случае вам понадобится омметр, которым вы будете заменять сопротивление в обмотке. По нормам производителя показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, то датчик однозначно придется заменить.

Справедливости ради следует отметить, что датчик положения коленчатого вала на моделях ВАЗ 2110 ломается редко. Среди основных причин его отказа от нормальной функциональности можно назвать скопление грязи, механические повреждения и банальный заводской брак.

Особенности проверки других автомобилей

Что касается других автомобилей, например ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то их проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что на ВАЗах при проверке сопротивления катушки датчика коленвала может производиться дополнительная проверка.

Но для этого мультиметр надо перевести в режим вольтметра с пределом измерения 200 мВ.

Подсоединив щупы к клеммам ДПКВ и удерживая его любым металлическим предметом, например отверткой, на небольшом расстоянии от жилы.

Если датчик исправен, то он будет реагировать на металл, мультиметр покажет скачки напряжения на экране. Отсутствие этих всплесков будет свидетельствовать о неисправности элемента.

Что касается автомобиля типа Рено Логан, то отличие от ВАЗ в этом автомобиле сводится к несколько иным показаниям сопротивления катушки датчика при измерении омметром.

Ремонтопригодный ДПКВ Логан имеет нормальное сопротивление 200-270 Ом.

Для Daewoo Lanos сопротивление катушки должно быть в пределах 500-600 Ом.

А вот для двигателя ЗМЗ-406, устанавливаемого на автомобили Волга и Газель, сопротивление катушки в норме находится в пределах 850-900 Ом.

Второй способ

Здесь вам понадобится вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в компактных температурных условиях.

Когда показания омметра будут получены, вооружитесь прибором для измерения индуктивности. Как правило, устройство должно отображать от 200 до 4000 единиц (миллигенри).

Сопротивление измерено мегаомметром при напряжении обмотки датчика положения коленчатого вала 500 вольт. В нормальных условиях показания не превысят 20 МОм.

Диагностика контроллера

Диагностика датчика положения коленчатого вала проводится на разобранном контроллере. Перед разборкой рекомендуется поставить на картере установочную метку, чтобы при установке нового элемента был выдержан правильный зазор между толкателем и диском ГРМ. Допустимый зазор 0,6–1,5 мм.

Снимаем элемент ключом на 10, проводим визуальный осмотр. Перед проверкой датчика коленвала отключается аккумулятор, проверяются места контактов. При визуальном осмотре проверяется целостность коробки, кабеля, разъема, отсутствие трещин и вмятин на коробке. При отсутствии признаков механических повреждений ДПКВ проверяют мультиметром.

Проверка узла может осуществляться как по сопротивлению, так и по напряжению. Тест на сопротивление намного проще, поэтому используется в большинстве вариантов диагностики.

Сопротивление в рабочей обмотке контроллера должно быть в пределах от 550 до 750 Ом. Измерения производятся в двух контактах детали. Для 16-клапанного инжекторного двигателя допустимым считается отклонение сопротивления в 5%.

Водители редко используют второй вариант проверки, хотя диагностика с помощью вольтметра считается более надежной. Для проверки понадобится трансформатор и измеритель индуктивности, например, для измерения емкости и индуктивности часто используется мультиметр модели MY-6243. Пошаговая проверка.

• Рассчитать индуктивность дпкв. Рабочий элемент с напряжением не менее 500 мВ покажет индуктивность в пределах от 200 до 4000 Гн.
• Проверьте сопротивление, исправный датчик показывает параметр 20 мОм.

Менять, или не менять датчик коленвала ВАЗ 2110?

Сразу оговоримся — перед принятием решения о замене ДПКВ необходимо проверить:

• Состояние проводки, идущей к ДПКВ;
• Наличие качественных контактов в цепи;
• Не повреждает изоляцию кабеля;
• Нет масла с датчика положения коленчатого вала. Поскольку рядом с ДПКВ находится масляный насос, утечка масла также может стать причиной неисправности.

исправный датчик положения коленвала

Если уже все осмотрели, то нужно проверить сам датчик. Но для этого его нужно удалить.

Замена

Если симптомы неисправности ДПКВ связаны с повреждением устройства, его меняют без ремонта. Драйверы расположены в неудобном месте, крепятся к крышке маслонасоса одним болтом. Как удалить элемент шаг за шагом.

• Зажигание выключено, минусовая клемма аккумулятора снята.
• Масляный насос определяется где находится датчик, снимается разъем. От контроллера к блоку идет кабель длиной 80 см, по кабелю можно определить расположение разъема.
• Ключ на «10» откручивает единственный винт.
• Устройство удалено.

Перед установкой нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это предотвратит быструю поломку новой детали.

Если проблема в работе ДВС связана с отсутствием сигнала с разъема датчика в ЭБУ, проверяется целостность проводки. Электронная диагностика, если есть сигнал, но нет ответа от электронного блока, проводится в специализированной мастерской. В 90% случаев требуется перепрошивка системы управления и замена электронных блоков.

В половине случаев датчик выходит из строя из-за банальной грязи. Контроллер расположен очень близко к масляному насосу, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляется и препятствует полной передаче данных.

Проверка работоспособности

Для проверки исправности датчика положения коленчатого вала необходимо измерить сопротивление его обмоток омметром или мультиметром. Нормальные показания находятся между 550 и 570 Ом.

Если они отличаются от этих номеров, то необходима замена на новый. Старый ремонту не подлежит, но он дешев и его легко заменить, следуя обратному алгоритму снятия.

Заключение

В том случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел проверку, можно говорить о его выходе из строя. Желательно перед установкой проверить новый прибор, хотя бы измерить сопротивление. Только убедившись в его исправности, можно устанавливать его на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива; от этого зависит правильная работа системы управления.

Если проблема не устранена, попробуйте проверить другие датчики:

Датчик скорости ВАЗ 2110

Датчик давления масла ВАЗ 2110

Главная » Блог » Ремонт автомобилей » Датчик коленвала ВАЗ 2110

Autotechna. BRISK — 1317 — Zapaľovacia sviečka (Zapaľovací systém)

• Hlavná stránka
• Engine
• Spark plug
• BRISK — 1317 — Zapaľovacia sviečka (Zapaľovací systém)

Výmena zapaľovacej sviečky
Uťahovacie momenty sviečok BRISK

Kód: DR15YC-1

Kde koupit

Buďte prvý, kto napíše recenziu

Na sklade

2,54 €

Počet:

• qam. btnuporednibrojevi
• qam.vavilonmenulinkcriteria
• qam.btnvozila
• Напиши

• YAMAHA: 94709-00401; 94702-00401;
• MAZDA: BP14 18 110;
• RENAULT: 82 01 611 343;
• NISSAN: 22401-01P16; 22401-60В06; 22401-01П76; 22401-В5086; 22401-В5016; 22401-85Э76; 22401-98Э06; 22401-85Е16; 22401-02П16; 22401-01П91;
• SAAB: 30 520 467; 91 175 65;
• ИСУЗУ: 5-86121750-0;
• КУБОТА: 12581-6771-1;
• MITSUBISHI: Z2 152 950;
• КИА: 18814-11061;

• Длина электрода [мм]: 1,1
• Размер звеньев: M14x1,25
• Typ paliva: Benzín
• Rozmer kľúča: 16 mm
• Użahovací moment [Nm]: 25
• Počet pólov: 1
• Vymeniż po km: 30000
• Zapaľovacia sviečka: Nikel-medena-stredova elektroda
• Dĺżka závitu 1 [mm]: 19

Kompatibilita s osobními automobily

• AUSTIN

  • MONTEGO (XE)

  • Montego Estate (XE)

• DAEWOO

• DAIHATSU

  • АПАКС ITHBACE (A101, A1111) 9005

  (A101, A1111)

  • 9

    (A101, A1111)

  • (A101, A1111)

  • (A101, A1111)

  • . L7_)

  • CUORE VI (L251, L250_, L260_)

  • Фероза Твердый верхушка (F300)

  • Фероза софт (F300) 9005

  • 6 Feroza (F300) 9005

  • 6 GRAN).0033

    HIJET Bus (S20_, S21_)

  • HIJET Pickup

  • CHARADE III (G100, G101, G102)

  • CHARADE III Saloon (G102)

  • CHARADE IV (G200, G202)

  • CHARADE IV Saloon (G203)

  • SIRION (M1)

• FORD

  • ESCORT IV (GAF, AWF, ABFT)

  • ESCORT IV Convertible (ALF)

  • Escort IV Turnier (AWF, AVF)

  • ESCORT V (GAL)

  • ESCORT v Convertible (All)

  • Escort v Turnier (Gal, AVL)

  • ESCORT VI (GAL, AVL)

  • VI (GAL, AVL)

  • VI (GAL, AVL)

  • VI (GAL, AVL)

  • VI (GAL, AVL)

  • .

  • Escort VI Convertible (All)

  • Escort VI Saloon (GAL)

  • Эскорт VI Turnier (GAL)

  • ESCORT VII (GAL, AAL, ABL) 9005

  VII (GAL, AAL, ABL) 9005

  • 3

    VII (GAL, AAL, ABL)

  • 3

    . ВСЕ)

  • ESCORT VII Saloon (GAL, AFL)

  • ESCORT VII Turnier (GAL, ANL)

  • FIESTA II (FBD)

  • FIESTA III (GFJ)

  • ORION II (AFF)

  • Orion III (GAL)

  • Sierra Hatchback (GBC, GBG)

  • Sierra Turnier (BNG)

  • Трансфер (E_ _ _)

    34

  • . АККОРД III (Калифорния)

  • Accord IV (CB)

  • Accord IV Coupe (CB, CC)

  • Accord v (CE, CF_)

  • Accord V Coupe (CD)

  • 99933

    ACCOR

  • Civic II Шаттл (EE)

  • Civic IV Hatchback (EC, ED, EE)

    • 1,3 (EC8) / QAM.godinaproizvodnje: 10.1987 — 12.1989 / 134343434343434343.555.555.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.555.55.555.55.555.55.

      • qam.rdb_nemanijedankriterijum.

    • 1.3 16V Cat (EC8) / qam.godinaпроизводство: 09.1989 — 09.1991 / 1343 см3 / 55 кВт / 75 л.с.

  • 1,4 л (EC9) / qam. godinaПроизводство: 10.1987 — 12.1989 / 1396 куб. см / 66 кВт / 90 л.с.

• 1.5 / qam.godinaПроизводство: 01.1988 — 12.1989 / 1493 куб. см / 60 кВт / 82 л.с.

Civic VI SALOON (EJ, EK)
