Замена цепи ГРМ на «Ниве» 21214 с инжекторным двигателем

Главная Статьи Замена цепи ГРМ на «Ниве» 21214 с инжекторным двигателем

Исправность газораспределительного механизма влияет на работу всех систем автомобиля, поэтому значение данного узла нельзя недооценивать. Замена цепи ГРМ – процесс достаточно непростой. Однако при условии строгого соблюдения инструкции и при наличии терпения выполнить эту работу под силу любому автолюбителю.

Цепной привод обладает значительными преимуществами, если сравнивать его с ременной передачей:

  • надежность – ремень может порваться, а с цепью это случается очень редко. В большинстве случаев она просто растягивается;
  • продолжительный срок службы – и, как следствие этого, более редкая замена цепи.

Тем не менее, даже долговечный и надежный цепной привод подвержен износу. При определенном пробеге его приходится менять на новый. Выполняя работы самостоятельно, важно соблюдать технику безопасности и правильно выставлять метки.


Когда менять цепной привод ГРМ?

Автопроизводитель не дает строгих рекомендаций, при каких пробегах нужно производить замену цепи ГРМ на автомобиле «Нива». По мнению специалистов, необходимость в ремонте возникает не раньше чем через 100 тыс. км. При этом очень важно периодически выполнять диагностику цепной передачи.

Со временем цепь может ослабнуть. На эту проблему укажет характерный звук, который будет издавать работающий мотор. При обнаружении неполадки цепь можно попробовать подтянуть. Если обычным способом не получится сделать это, значит, привод пора менять. Еще один признак неисправности – метка на шестерне распределительного вала не совпадает с отметкой на корпусе подшипников. Также замена цепи производится, если на ней появились трещины или сколы.

Все указанные признаки говорят о том, что привод отслужил положенный ему срок. Можно обратиться в сервисный центр и доверить ремонт профессионалам. А можно и попробовать произвести замену цепи самостоятельно. Последний вариант не только более экономичный, но и позволяет получить ценный опыт.

Итак, вы решили произвести замену самостоятельно. Что делать дальше?

  • Во-первых, отправляйтесь в магазин и купите там новый цепной привод или закажите деталь через интернет. Как проверить качество узла? Цепь нужно положить плашмя на ладонь – если провисание превысит 10 мм, значит, от покупки лучше отказаться.
  • Во-вторых, купите натяжитель, комплект сальников, успокоители и набор прокладок.
  • В-третьих, подготовьте инструменты, которые пригодятся в работе.

И можно приступать к ремонту.


Порядок замены цепной передачи

  1. Установите машину на ровную площадку. Откройте капот, отсоедините аккумулятор. Снимите воздушный фильтр, отключите и отодвиньте трос воздушной заслонки. Отсоедините патрубок и все электрические приводы.
  2. Снимите вентилятор и валик помпы. Демонтируйте ремень генератора и тщательно осмотрите его – на поверхности не должно быть глубоких трещин и прочих повреждений. При наличии дефектов требуется заменить его на новый.

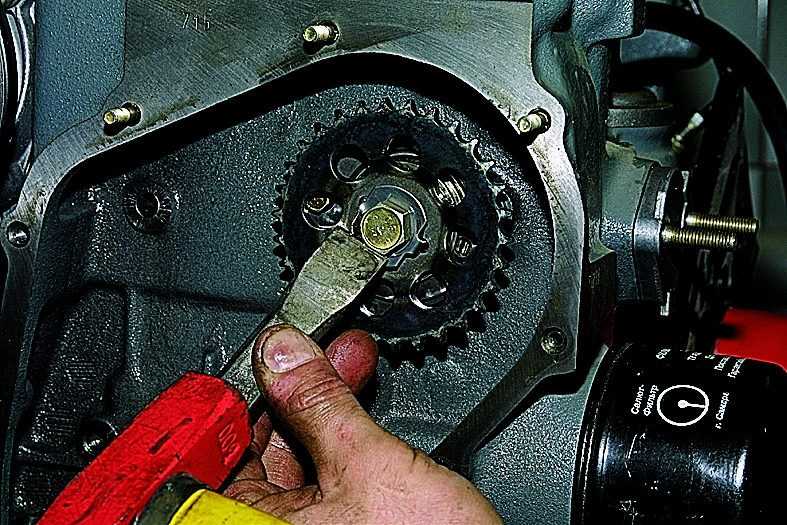

  3. Снимите защиту поддона, тщательно очистите его крышку. Открутите пробку клапанов, отверните винт звездочки распредвала. Открутите гайку храповика с помощью гаечного ключа.


  4. Теперь начините прокручивать коленвал до того момента, как полностью совпадут метки на нем и на кожухе мотора. Также нужно, чтобы совпали метки на корпусе подшипников и звездочках распределительного вала.


  5. Снимите закрывающий мотор кожух. Для этого нужно выкрутить несколько болтов и демонтировать успокоитель.
  6. Отверните винт крепления масляного насоса. Вынимать его нет необходимости – нужно лишь ослабить и оставить на месте.


  7. Теперь можно перейти к демонтажу механизма натяжных элементов. Извлеките магистраль ММ, снимите датчик давления, а затем и сам натяжитель.

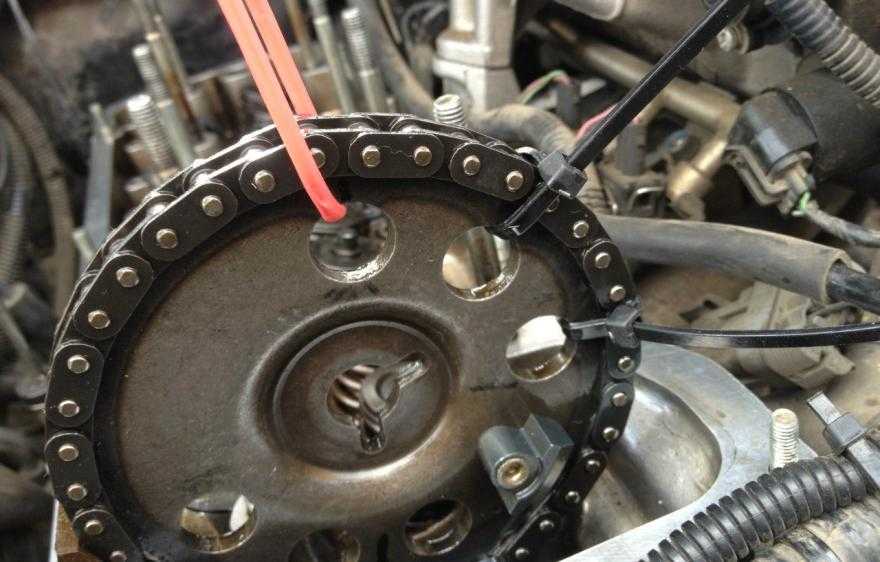

  8. Выверните винт на шестерне распределительного вала и снимите шестерню. После этого снимите цепь ГРМ.

    На этом процесс разбора завершен. Теперь нужно собрать механизм.

  9. Возьмите новые сальники и установите их на места старых. Сначала меняется сальник коленвала. После удаления старого компонента установочное место нужно очистить от загрязнений. Новый сальник желательно смазать моторной жидкостью.
  10. Новую цепь также смажьте. После этого наденьте привод на шестерню коленчатого вала, масляного насоса и распредвала. Строго соблюдайте именно эту последовательность. В процессе натяжки цепи следите, чтобы не было нарушено совпадение меток.


  11. Установите натяжитель, тщательно заверните гайки крепления. Закрутите винты на звездочках. И снова проверьте совпадение меток. Для этого проверните коленвал вправо, как уже делали ранее.
  12. Поставьте на место ремень генератора – старый (если он в исправном состоянии) или новый.
  13. Смажьте прокладку, которую будете устанавливать на головку блока цилиндров, и поместите ее на место. Не забудьте удалить следы старого расходника с посадочного места.
  14. Верните на свое место головку блока цилиндров и тщательно закрутите все крепежи. Поставьте обратно остальные детали.

После завершения ремонта проверьте работу механизма. Для этого запустите мотор и послушайте, как он будет работать. На слух можно определить, все ли сделано правильно или допущены ошибки. Если звук будет шуршащим, привычным, значит автомобиль исправен. При наличии скрежета процедуру нужно повторить, чтобы понять, что сделано не так.

Товары по теме

Автоматический натяжитель цепи Пилот для двигателя ВАЗ 21214

Комплект звездочек ГРМ 21214

Комплект ГРМ для ВАЗ 21214 Шеви

Больше товаров РУСМАШ



Вас может заинтересовать

  1. Гидронатяжитель цепи ЗМЗ 409: особенности и принцип работы
  2. Замена цепи ГРМ на «Ниве» 21214 с инжекторным двигателем
  3. Особенности замены башмака натяжителя цепи ГРМ на ВАЗ 2106

     Следующая >>



Получить расширенную гарантию 25 лет!

Код с купона

Ваш телефон*

Телефон

ФИО

Сообщение

Замена цепи ГРМ Нива 21214 на инжекторе своими руками, видео

Здесь мы поговорим о самостоятельной замене цепного привода ГРМ на Нива 21214. ГРМ влияет на работу всего автомобиля, поэтому значение данного узла недооценивать не стоит. Замена цепного привода — это достаточно непростой процесс, который, однако, под силу любому автолюбителю, при условии, если он будет соблюдать инструкции и проявит чуточку усердия.

Цепь имеет значительные преимущества перед ременной передачей. К ним, в первую очередь, относится ее надежность. Если ремень может порваться, то с цепью это случается крайне редко. Обычно она просто растягивается. Служит она намного дольше ремня, а значит, и менять ее нужно реже. Но все же и цепь не вечна, и через некоторое время ее тоже приходится менять на новую. При самостоятельной замене цепи очень важно правильно выставлять метки и соблюдать технику безопасности.

Когда менять цепь ГРМ?

Производитель не дает четких рекомендаций относительно сроков замены цепи ГРМ на Ниве. Специалисты уверяют, что необходимость замены может возникнуть не раньше, чем через 100 000 км. Но очень важно периодически проводить диагностические процедуры цепной передачи. Вполне может получиться так, что цепь ослабнет. Это будет заметно по характерному звуку, который будет издавать работающий двигатель. Сначала цепь нужно попробовать подтянуть. Если обычным способом сделать это не получится, появляется необходимость замены. В этом случае можно обратиться в сервисный центр, где данный ремонт будет проведен профессионалами, а можно и попробовать сменить цепь самостоятельно. Последний вариант предпочтительнее в плане экономии и получения необходимого опыта.

Если метка на шестерне распредвала не совпадают с меткой на корпусе подшипников, пора принимать меры. Менять цепной привод нужно и в том случае, если на нем появились сколы или трещины. Все это говорит о том, что ваша цепь отслужила положенный ей срок, и ее уже пора заменить.

Итак, вы решили, что будете производить замену самостоятельно. Что вам нужно делать дальше? Прежде всего, отправляйтесь в магазин и купите там новую цепь. Можно проверить качество покупаемой цепи. Берем цепь, кладем ее на ладони плашмя. Если ее провисание превысит 1 см, вам лучше поискать расходник в другом месте. Кроме, собственно, цепи, вы должны будете купить еще и комплект сальников, натяжитель, успокоители, набор прокладок. Затем приготавливаем инструменты, которые пригодятся в работе, и начинаем ремонт.

Замена цепной передачи

  1. Устанавливаем авто на ровную площадку. Открываем капот. Отключаем аккумуляторную батарею. Снимаем воздушный фильтр.
  2. Трос воздушной заслонки следует отключить и отодвинуть. Также необходимо отключить все электрические приводы и патрубок.
  3. Снимаем вентилятор, ремень генератора и валик помпы. Ремень следует подвергнуть тщательному обследованию. При обнаружении на нем глубоких трещин и прочих повреждений его необходимо заменить на новый. Снимаем защиту поддона и тщательно очищаем его крышку.
  4. Снимаем пробку клапанов. Отворачиваем винт звездочки распредвала.
  5. Берем гаечный ключ и откручиваем гайку храповика.
  6. Теперь начинаем прокручивать коленвал до полного совпадения меток на нем и на кожухе двигателя.
    Следите за тем, чтобы метки также совпали на корпусе подшипников и звездочках распредвала.

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель.
9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм.
10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например.

11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем — распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо.
13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять.
14. Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.

Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.
