Ориентируясь по полученным данным, Электронный блок управления «решает» сколько впрыснуть топлива в цилиндр через форсунки, а по датчику лямбда зонд он решает нужно лить больше или меньше бензина для оптимальной работы автомобиля. Это и есть принцип работы лямбда зонда.

В большинстве автомобилей стоит один лямбда зонд, но сегодня можно встретить машины и с двумя датчиками. Применение двух датчиков кислорода, позволяет усилить контроль, за выхлопными газами автомобиля. Это поможет достигнуть наиболее эффективной топливо-воздушной смеси и работы катализатора с учетом всех факторов.

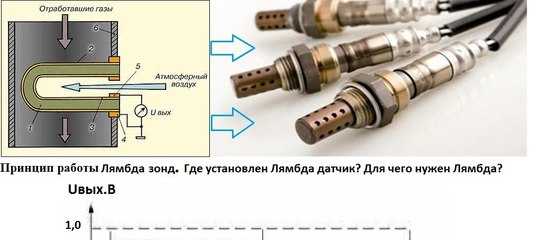

Чтобы разобраться, как работает лямбда зонд лучше, нужно понять, из чего он состоит.

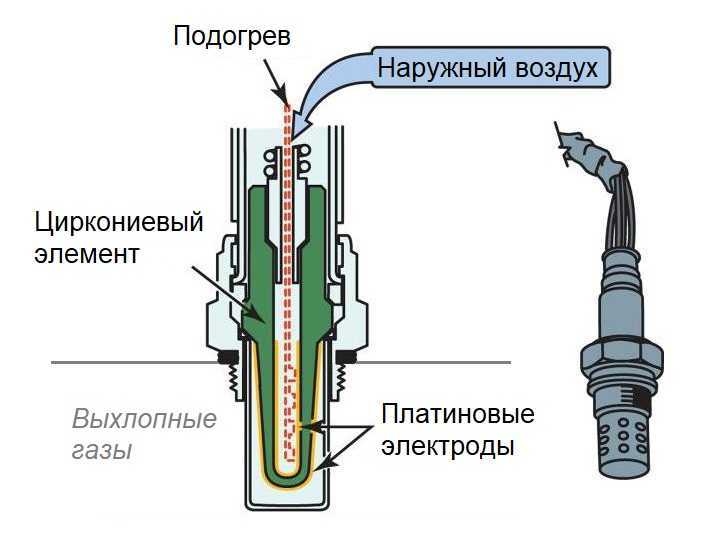

Датчик кислорода — это два электрода: внешний и внутренний. Внешний электрод датчика кислорода изготовлен из металла с керамическими изоляторами и его наконечник покрыт платиной методом напыления и из-за этого очень чувствителен к кислороду.

Датчик кислорода бывает двух видов:

• двухточечный датчик
• широкополосный датчик.

Внешний вид конструкции датчиков почти одинаковая, но выполняют они свои функции по-разному.

Двухточечный датчик содержит два электрода. Он подсчитывает коэффициент избытка воздуха в топливной смеси. Есть определенные параметры и нормы. Этот коэффициент в идеальных условиях равен единице. Но из-за некачественного бензина и не слишком чистого кислорода в наших городах он равен приблизительно 1,03 — 1,05.

Широкополосный датчик — это более новая версия лямбда зонда. В нем находятся два керамических элемента, закачивающий и двухточечный. Закачивающий элемент – физически закачивает в себя кислород из отработанных газов автомобиля, с использованием определенной силы тока.

Признаки неисправности лямбда зонда?

Лямбда зонд — уязвимый датчик автомобиля. Его срок службы зависит от условий эксплуатации двигателя автомобиля. Но в среднем ресурс лямбда зонда составляет от 40 тысяч до 80 тысяч километров.

Лямбда зонд признаки неисправности:

1. увеличение расхода бензина;
2. нехарактерный запах из выхлопной трубы;
3. лампочка «check engine».

Датчик улавливает большое количество факторов, которые влияют на работу автомобиля, но особенно чувствителен датчик лямбда-зонд к качеству топлива. Так как основная функция его связана именно с выхлопными газами, а качество бензина является самой первой причиной неправильного соотношения углекислого газа и кислорода из топливо-воздушной смеси.

Самый главный момент в автомобиле — впрыск топлива. Именно поэтому неисправность этого датчика влияет на расход топлива. ЭБУ автомобиля не получает правильную информацию о составляющей выхлопных газов и из-за этого может лить больше топлива. Оно не успевает полностью сгорать и просто остается в выхлопной системе в виде черного нагара. Этот налет мешает датчику работать. Можно использовать жидкости для чистки и самостоятельно протирать датчик, но не проще ли просто проконсультироваться на ближайшей СТО?

Если же ЭБУ не получает никакой информации от лямбда зонда, то он начинает работать по аварийной карте. Аварийная карта — это шаблон, который загружен в «мозги» автомобиля для оперативного реагирования. При этом на приборной панели обязательно должен загореться значок  «check engine», который даст сигнал автовладельцу, что нужно обязательно обратиться к автомеханику и выяснить причину поломки.

Есть еще несколько «сигналов», которые могут свидетельствовать о неисправности лямбда зонда. Один из самых заметных это нехарактерный запах из выхлопной трубы. Значит лямбда зонд не справляется со своей задачей и не посылает сигнал на ЭБУ. Но этот признак очень «обобщенный», так как запах может означать еще и выход из строя свечей, катушек, катализатора и т. д.

 В случае поломки лямбда зонда также может пострадать и EGR система. В этом случае вакуумный клапан системы EGR будет неправильно функционировать.

Как проверить лямбда зонд?

У всех инжекторных автомобилей есть блок управления, он позволяет диагностировать причину поломки в определенном узле. При неисправности на приборной панели автомобиля обязательно загорится лампочка «Check Engine». Сейчас автоконцерны делают все возможное для того, чтобы автовладельцы быстро могли понять и предотвратить выход из строя любого узла автомобиля. Лампочка «Check Engine» — это один из главных знаков, что нужно ехать на станцию.

Проверить работу датчика лямбда зонда можно при посещении станции, где проведут компьютерную диагностику и выяснят причину неисправностей. На станции механики должны будут подключить провод в диагностический разъем авто и снять цифровой код ошибки. По показаниям компьютерной диагностики будет понятно, что не так с узлами автомобиля и какая причина поломки. Если компьютерная диагностика не показала ошибок, то есть еще «механическая» проверка лямбда зонда. Можно снять датчик и проверить нет ли там нагара из-за неполного сгорания топлива. Тогда его можно просто почистить. Так же можно использовать другие виды проверки. Такие как проверить лямбда зонд тестером или подключить вольтметр. На станциях механики меряют сопротивление лямбда зонда, подключив тестер, или меряют вольтметром напряжение, которое лямбда зонд посылает на электронный блок управления. Проверка датчика вольтметром — это не самая точная и продуктивная диагностика, так как вольтметр не покажет реальные причины поломки. Он может проверить только подачу тока на «мозги» автомобиля. Но если на станции нет возможности проверить с помощью компьютера, то механики используют вольтметр.

Лучше всего не заниматься диагностикой и починкой такого сложного узла автомобиля, как лямбда зонд, самостоятельно, а обратиться за помощью на СТО. Через сервис «Autobooking» можно выбрать самую удобную станцию техобслуживания и найти квалифицированную команду автомехаников для ремонта Вашего автомобиля. Специалисты качественно и быстро смогут произвести процедуру «замена лямбда зонда» или проверить состояние этого узла.

Если Вам необходимо провести замену лямбда зонда, воспользуйтесь формой ниже для поиска СТО:

Lambda, Lambda, Lamba: знакомство с датчиками кислорода

В то время как автомобильная промышленность погружалась в технологии, я был типичным школьником, который заботился только о машинах, которые я мог себе позволить, что в то время не было чем-то новым. чем железо середины 70-х.

Единственным языком, который я знал, был язык карбюраторов, распределительных валов, коллекторов и хот-родов, и когда я рос в студенческом городке, я думал, что лямбда — это братство. За несколько коротких лет, когда я поступил и в авторемонтную отрасль, и в технический колледж, я понял, что мне нужно многому научиться.

Внезапно мне пришлось изучать технологии, что требовало прежде всего изучения терминологии. Датчики кислорода (O2) были для меня новинкой, а добавление термина «лямбда» сделало все это сложным. В конце концов я понял, что на самом деле это не так, но я также научился не запутываться во всем этом чрезмерно техническом жаргоне.

С точки зрения технического специалиста мне нужно было понять, как все устроено, а не переделывать их, поэтому вот что я узнал о датчиках O2, и я обещаю, что не буду использовать слово «лямбда»… по крайней мере, для какое-то время.

Датчики O2 имеют простую функцию. Они генерируют напряжение, и их работа в автомобильном контексте заключается в обеспечении переменного выходного напряжения в зависимости от количества кислорода в выхлопных газах. Определение количества кислорода в выхлопных газах позволяет современным системам управления двигателем рассчитывать эффективность процесса сгорания и регулировать подачу топлива для поддержания правильного соотношения воздух/топливо.

Итак, как они это делают? Принципиальной является электрохимическая реакция, катализатором которой является разница между количеством кислорода в воздухе, которым мы дышим, по сравнению с количеством кислорода в выхлопных газах. Чтобы получить «внешнюю» пробу воздуха, некоторые датчики O2 имеют приспособления, позволяющие воздуху попадать в корпус датчика; другие имеют запечатанный образец внутри.

Одним из важных факторов работы датчика O2 является тепло. Суть в том, что они не могут давать точный сигнал, пока не прогреются. Пока кислородный датчик не прогреется, компьютер будет запускать двигатель в режиме, называемом разомкнутым контуром. Все это означает, что он работает с предварительно запрограммированными параметрами, но это также означает, что он работает неэффективно, поскольку еще не использует критические данные от датчика O2, необходимые для регулировки соотношения воздух/топливо.

Когда датчик O2 прогревается, компьютер двигателя переключается в режим работы с обратной связью, то есть теперь он регулирует соотношение воздух/топливо на основе входных данных, которые он получает от датчиков. Поскольку это так важно для выбросов, чем быстрее прогревается датчик O2, тем лучше. Расположение или размещение в выхлопе влияет на то, как быстро они прогреваются, но двумя самыми важными факторами являются добавление встроенных нагревателей и более высокие обороты холостого хода при холодном двигателе.

Высокие обороты также важны для прогрева каталитического нейтрализатора, так как они также не работают эффективно, пока не прогреются. Но хватит об этом. Давайте двигаться дальше.

Итак, у вас есть представление о том, что и когда делает датчик O2. Пришло время бросить гаечный ключ в работу. Есть еще один датчик, называемый датчиком соотношения воздух/топливо (AFR). Датчик AFR также называется (или прозван) широкополосным датчиком O2. В конечном итоге они делают одно и то же, и до этого момента в статье не стесняйтесь менять термин O2 на AFR.

В основном они выглядят одинаково и крепятся одинаково. Мы часто называем их датчиками O2, и никто не зацикливается на этом, потому что они достаточно близко. Однако датчики AFR имеют другие рабочие параметры, поскольку они имеют более широкий диапазон и могут предоставлять более точную информацию компьютеру автомобиля. Они просто являются более точной версией датчика O2.

Тот факт, что они работают по-разному, очевидно, важен для диагностики, но не менее важен с точки зрения замены. Единственной приемлемой заменой является датчик, предназначенный для конкретного автомобиля в точном месте на автомобиле. Датчик O2 не будет работать вместо датчика AFR или наоборот. На некоторых автомобилях также установлены датчики обоих типов, что делает более важным подтверждение того, какой датчик заменяется.

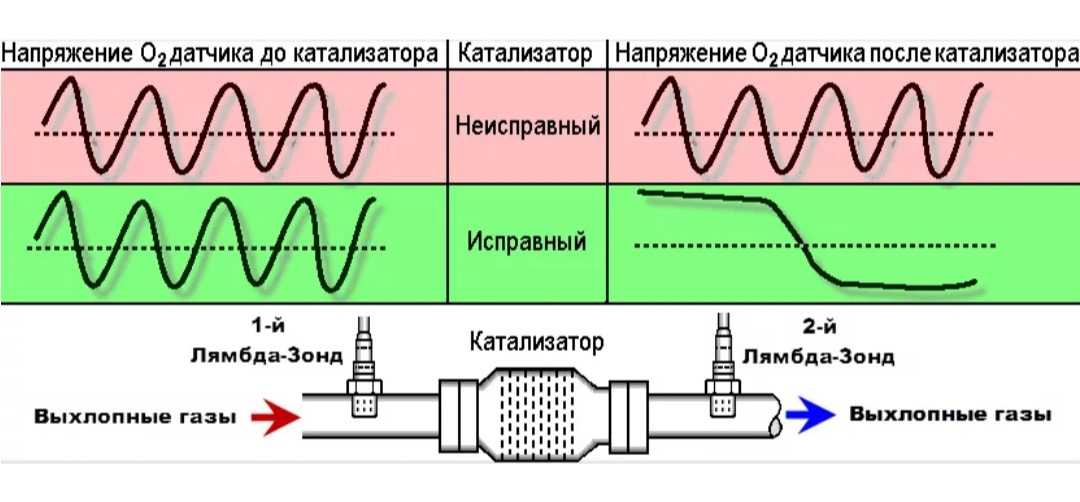

Большинство современных автомобилей имеют по два датчика на каждом ряду двигателя. Встроенный движок имеет только один банк (за исключением пары странных аномалий, с которыми вы можете столкнуться), а любой движок с V-конфигурацией имеет два банка. Когда вы продаете датчик O2 или AFR, вам необходимо знать местоположение, обозначенное как «Ряд 1, датчик 1», «Ряд 1, датчик 2», «Ряд 2, датчик 1» и т. д.

Кратко коснемся работы. В идеале мы хотели бы, чтобы двигатель всегда работал с идеальным соотношением воздух/топливо (называемым стехиометрическим соотношением). В реальном мире это невозможно из-за постоянно меняющихся параметров работы двигателя, поэтому лучшее, что мы можем сделать, — это позволить компьютеру двигателя вносить постоянные корректировки.

Датчик O2 (не датчик AFR) может отправлять только базовые сигналы напряжения богатой или обедненной смеси. Когда он посылает любой сигнал, блок управления реагирует и регулирует топливную смесь. Так, например, если он увидит богатый сигнал, он будет продолжать обеднять смесь, пока не увидит обедненный сигнал. Как только он увидит бедный сигнал, он начнет обогащать смесь, пока не увидит богатый сигнал. Все это, конечно, происходит очень быстро, и на осциллографе нормальная работа O2 будет выглядеть как постоянная форма сигнала в диапазоне от примерно 0,2 вольта (бедный сигнал) до примерно 0,8 вольта (богатый сигнал). Пока среднее значение между высокими и низкими показаниями составляет около 0,45 вольта (450 милливольт), мы знаем, что датчик работает правильно, а блок управления способен поддерживать правильную топливную смесь.

Датчик AFR работает совместно с блоком управления за счет протекания тока. Текущий поток меняет направление на обогащенную или обедненную, и когда смесь достигает стехиометрического соотношения, текущий поток прекращается. Датчик AFR также увеличивает или уменьшает текущий поток (в любом направлении) прямо пропорционально изменению богатого или бедного состояния. Это предоставляет блоку управления гораздо больше информации, позволяя ему лучше прогнозировать и контролировать топливную смесь.

На осциллографе нормальная работа аналогична работе датчика O2, но напряжение может варьироваться в диапазоне от 0 до 5 вольт. Более низкое напряжение указывает на богатый сигнал, тогда как более высокое напряжение указывает на
сигнал обедненной смеси.

Возможно, я восполнил пробел слишком большого количества технической информации, но это еще больше знаний, которыми вы можете поделиться со своим клиентом и использовать в своих интересах, объясняя важность качественного датчика. Несомненно, вас также спросят о двух вещах. Во-первых, как определить, что датчик неисправен; и два, советы по замене.

Диагностика датчика может быть затруднена, когда дело доходит до использования осциллографа, прежде всего потому, что требуется большой опыт, чтобы привыкнуть к чтению осциллограмм. Итак, вот хороший способ подойти к этому, когда ваш клиент спрашивает.

Вообще говоря, клиент, покупающий датчик O2, почти всегда пытается «починить» индикатор «Проверить двигатель» из-за кода датчика O2. Если сохраненный код связан с нагревателем датчика, диагностика должна быть легкой. Блок управления обеспечивает питание и заземление нагревателя, а проблемы с проводкой очень распространены. Проверьте наличие питания и заземления на проводах разъема датчика. Если он у вас есть, нагреватель датчика неисправен, и датчик необходимо заменить. Если его нет, то проблема с проводкой.

Если код связан с работой датчика, это может быть неисправный датчик, неисправная проводка или другая проблема, например, утечка вакуума или негерметичная форсунка. Вы должны быть осторожны с ошибочным диагнозом, поэтому будет справедливо порекомендовать вашему клиенту профессионально диагностировать проблему. Однако фактом является то, что датчики O2 и AFR со временем изнашиваются.

Поскольку мы знаем, что это химическая реакция, которая заставляет их работать, подумайте об этом как об обычном автомобильном аккумуляторе. Происходит химическая реакция для выработки электричества в батарее, и со временем способность к этой химической реакции уменьшается. То же самое верно для датчика O2 или AFR. Они просто изнашиваются. Не бойтесь рекомендовать их в зависимости от возраста.

Датчики O2 и AFR также являются очень чувствительными электронными устройствами, и они могут быть повреждены охлаждающей жидкостью, моторным маслом, неподходящим топливом или силиконом и герметиками, которые небезопасны для их использования, поэтому остерегайтесь других внешних возможностей, которые могут
испортить их.

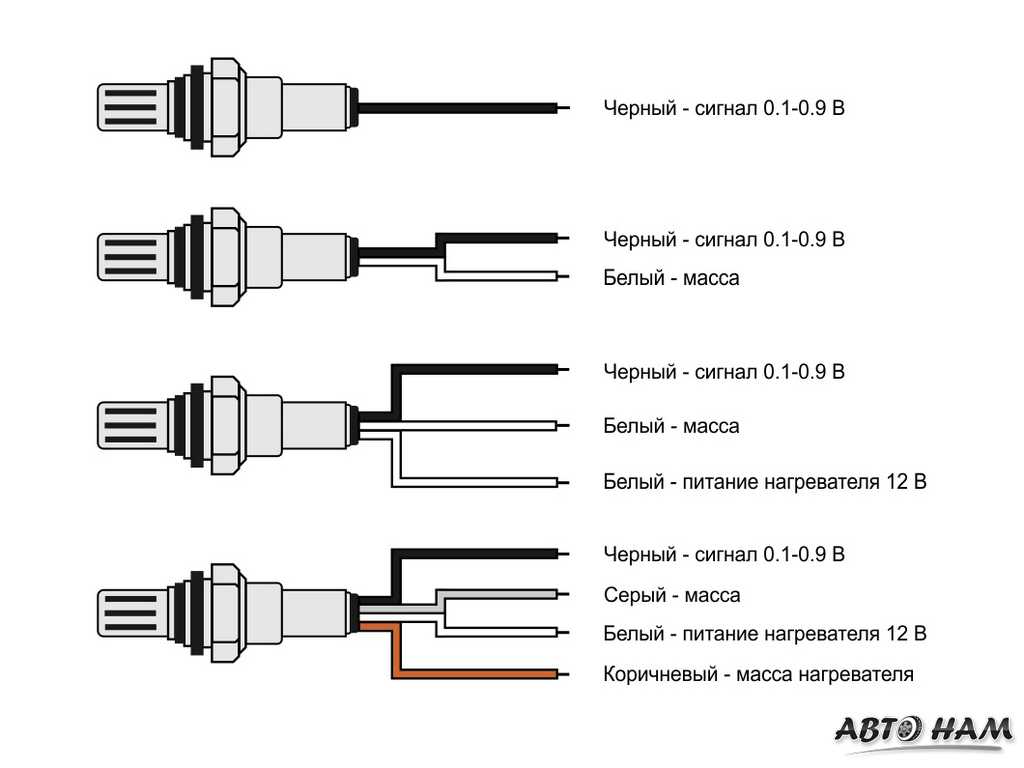

Если вас спросят об установке, вот несколько советов. Все датчики, O2 или AFR, имеют размер 22 миллиметра. Существует множество различных разъемов для датчика O2, которые позволяют снимать датчик, не повреждая жгут проводов. Это действительно важно только в том случае, если вы снимаете датчик для доступа к другому ремонту.

Если датчик неисправен, можно не беспокоиться о проводах. Отрежьте их у датчика и используйте 22-миллиметровый ключ или головку. Самое распространенное, что происходит во время замены, это то, что вы выламываете датчик, поворачиваете его примерно на четверть оборота, и он блокируется. На этом этапе вы должны набраться терпения и позволить проникающему маслу проникнуть внутрь, а затем медленно перемещать датчик вперед и назад, пока не сможете его удалить.

Повреждение резьбы является обычным явлением, но его почти всегда можно исправить с помощью нарезного инструмента или метчика. Большинство новых датчиков поставляются с небольшим количеством противозадирного покрытия на резьбе, но если нет, используйте для установки высокотемпературное противозадирное покрытие.

Я знаю, что обещал не использовать слово «L», но для протокола: лямбда — это числовое представление стехиометрического соотношения, которое само по себе является ссылкой на воздух/топливо соотношение. Большинству из нас известно 14,7:1 — стехиометрическое соотношение бензина, необходимое для полного сгорания или для полного сгорания всего топлива без остатка воздуха. Сложность заключается в том, что стехиометрическое соотношение для альтернативных видов топлива отличается.

Другими словами, не все виды топлива требуют соотношения 14,7:1 для правильного сгорания. E85, например, имеет стехиометрическое соотношение 9.77:1 для правильного сгорания. Значение лямбда для идеального стехиометрического соотношения, независимо от типа топлива, равно 1,00. По сути, это просто другой масштаб, например, использование метрической системы вместо дробной. Использование значения лямбда стало более популярным в последние годы, в первую очередь из-за интереса к послепродажному тюнингу автомобилей. Многие тюнеры используют лямбда просто для согласованности, но вы должны быть осторожны. Некоторые блоки управления используют лямбда-номера, некоторые — стехиометрические, поэтому, когда вы находитесь на этом уровне, вам просто нужно знать, с чем вы имеете дело.

Симптомы, причины и стоимость поломки лямбда-зонда!

тюнинг блог 2 ноября 2020 г. Руководство по ремонту и настройке автомобилей, Советы, продукты, информация и Ко. И сегодня мы хотим перейти к Проблемам которые могут существовать с лямбда-зондом и немного приблизить вас к теме. Лямбда-зонд предназначен для максимально возможного снижения выбросов загрязняющих веществ двигателем. Однако, если лямбда-зонд неисправен, расход топлива может увеличиться, и двигатель больше не будет развивать полную мощность. Задача лямбда-зонда, который находится в выхлопе, — определить содержание кислорода в выхлопных газах. С помощью этих определенных значений система управления двигателем может соответствующим образом регулировать топливно-воздушную смесь, в результате чего Catalyst может обеспечить наиболее эффективную эффективность очистки.

Включите JavaScript

«Project Pivot» — Рестомод Land Rover Defender 110 Cabriolet!

Кто интересуется только очень специфическими областями вокруг темы неисправный лямбда-зонд заинтересован, вы можете использовать следующие метки перехода, чтобы перейти непосредственно к нужной теме одним щелчком мыши. И так же быстро можно вернуться к этому обзору из выбранного пункта меню всего в один клик. Тем не менее, мы рекомендуем нашим читателям всегда читать всю статью. Некоторые пункты меню становятся действительно понятными и понятными только после прочтения полной информационной статьи.

1. Каковы задачи лямбда-зонда?
2. Как работает лямбда-зонд?
3. Скачковые и широкополосные зонды
4. Скачковые зонды
5. Широкополосные зонды
6. Как отличить неисправный лямбда-зонд?
7. Замена лямбда-зонда
8. Сколько стоит лямбда-зонд?
9. обобщая информацию о лямбда-зонде
10. Учебники: замена лямбда-зонда

Какие задачи выполняет лямбда-зонд?

Лямбда-зонд устанавливается в бензиновые двигатели с конца 70-х годов. Только это устройство позволяло использовать регулируемый каталитический нейтрализатор — при условии, что использовался неэтилированный бензин. Лямбда-зонд позволяет электронной системе двигателя рассчитать содержание кислорода в отработавших газах. Это позволяет регулировать топливно-воздушную смесь, которая контролируется продолжительностью впрыска форсунок. В самом выхлопном газе содержание кислорода в идеале должно быть ноль процентов в противном случае каталитический нейтрализатор больше не сможет должным образом восстанавливать токсичные оксиды азота до азота. Кстати, в настоящее время уже не существует бензинового двигателя без лямбда-зонда.

С начала 2000-х годов лямбда-зонд все чаще устанавливается в дизельных двигателях с целью соблюдения предписанных значений выбросов. Еще одним преимуществом использования лямбда-зондов в дизельных двигателях является то, что они снижают восприимчивость к дефектам. Это связано с тем, что вредные ожоги, которые возникают, например, при переполнении, распознаются и отключаются. Кстати, так называемые накопительные каталитические нейтрализаторы NOX также контролируются лямбда-зондом. Лямбда-зонд предоставляет данные, важные для управления каталитическим нейтрализатором, регулирование которого должно происходить через определенные промежутки времени, чтобы сохранить эффект накопления. ( Назад к обзору )

Как работает лямбда-зонд?

Соотношение топливо-воздух определяется через так называемое значение лямбда, с требуемым эталонным значением на суммы. Здесь говорят о стехиометрическом равновесии. В этом контексте говорят об «окне лямбда» (значение находится между 0,97 и 1,03 ). Если указано это значение, то указано точное количество кислорода, которое требуется для сгорания всего топлива. Количество, которое требуется для одного килограмма 9Бензин премиум-класса с октановым числом 5 – это 14,7 килограмма воздуха. Если процентное содержание кислорода выше, то говорят о бедной смеси , а об избытке топлива из одной богатой смеси говорят . Если значение лямбда находится в пределах лямбда-окна, каталитический нейтрализатор способен обеспечить максимальную эффективность очистки.
