Замена направляющих втулок клапанов на ВАЗ

Направляющие втулки клапанов являются одной из важнейших частей любого двигателя. Они обеспечивают точное попадание клапанов, а также их открытие и закрытие в самые нужные моменты времени.

Применение направляющих втулок в двигателях внутреннего сгорания объясняется их способностью к быстрому отводу тепла. Дело в том, что двигатели в 50-х годах имели чугунную головку блока цилиндров, которая обладала свойством очень быстро перегреваться и повышенный расход масла. Если втулки обеспечивают связь головки и клапанного механизма, то без них механизм имел тесную связь с головкой, что не создавало необходимых условий для отвода тепла.

Таким образом, направляющие втулки клапанов необходимы для отвода тепла, обеспечения минимального расхода масла и точной постановки клапана над отверстием.

Конструкция и принцип работы направляющих втулок

Направляющая втулка изготавливается, исключительно, из металла и может быть выполнена в виде отдельного цилиндра, который имеет продольное отверстие, или в виде цилиндрического отверстия внутри головки блока цилиндров. Отверстие втулки должно максимально точно совмещаться с седлом клапана и иметь небольшой зазор. Такой зазор необходим для исключения возможного заклинивания клапана, так как при повышении температуры металл расширяется, и зазор становится меньшим. Однако, слишком большой зазор может привести к потере воздуха в топливовоздушной смеси и скорейшему износу самой втулки, которая расточится и может стать овальной формы.

Главным плюсом применения направляющих втулок, является их простота обслуживания. Ведь такую направляющую можно изготовить своими руками на любом виде токарных станков. Это может здорово сэкономить время, но при условии, что вы владеете специальными навыками и опытом, так как неправильно изготовленная втулка может стать причиной плохой герметичности клапанов и, как следствие, ускоренного износа целого узла.

Замена направляющих втулок ВАЗ 2107

Необходимость замены направляющих втулок возникает в следующих случаях:

1. Появление большого расхода масла. Из выхлопной трубы выходит дым сизого цвета. Это говорит о том, что  масло попадает в камеру сгорания, а затем в систему выхлопа.
2. Во время работы двигателя возникает характерный звук из головки блока цилиндров.
3. Выполнение определенных ремонтных работ, к примеру, замена клапанов или капитальный ремонт всей ГБЦ.

Перед заменой втулок нужно снять головку с блока. Порядок действий следующий:

1. Снимите «кастрюлю» воздушного фильтра и слейте охлаждающую жидкость.

2. Открутите все хомуты шлангов карбюратора и снимите шланги. Отсоедините тягу педали газа и выкрутите трос подсоса воздуха. После этого открутите четыре гайки крепления и снимите карбюратор.

3. Теперь выкрутите гайки крепления «штанов» к выпускному коллектору.

4. Возьмите торцовый ключ на 10 и открутите все гайки, на которых крепится крышка головки блока цилиндров. После чего, снимите крышку.

5. Затем открутите гайку, предназначенную для крепления распределителя зажигания, и демонтируйте высоковольтные провода. После этого вытащите распределитель и уберите его подальше, чтобы он не препятствовал проведению работ.

6. Развальцуйте и выкрутите болт шестерни распределительного вала. Шестерню необходимо вытащить, а цепь зафиксируйте таким образом, чтобы она не упала в блок цилиндров, так как достать ее будет очень проблематичным.

7. Вместе с валом вытащите постель из распределительного механизма.

8. Открутите болты крепления головки и снимите ее с блока. Будьте осторожны, направляющие втулки могут выпасть вниз, поэтому рекомендуется быть предельно аккуратным.

После демонтажа головки блока цилиндров, необходимо ее протереть сухой тряпкой и очистить ее от следов масла и грязи. После этого можно приступать к замене втулок:

1. В отверстие старых втулок необходимо вставить оправку и аккуратными ударами выбить их молотком. Место посадки необходимо тщательно очистить с помощью бензина. После этого продуйте их сжатым воздухом.

2. Новые втулки необходимо сжать. Для этого можно поместить их в морозильник на два дня. Этот способ является самым эффективным.

3. Для расширения каналов посадки втулок нагрейте головку блока цилиндров на электрической плите до температуры, примерно, сто градусов Цельсия.

4. На новые втулки наденьте специальные стопорные кольца и тем же способом забейте их в посадочные места.

После того, как ГБЦ остынет, нужно примерить стержни клапанов под отверстия втулок. Если они не подходят, отверстия растачиваются до необходимых диаметров.

После сборки узла, установите головку блока цилиндров обратно на блок. По возможности можно заменить прокладку ГБЦ и множество других расходных запчастей. Все это пойдет только на пользу двигателю.

Как заменить направляющие втулки клапанов

Ремонт головки блока цилиндров (ГБЦ) зачастую предполагает необходимость замены направляющих втулок клапанов ГРМ. Для замены необходимо выпрессовывать старые втулки клапанов, после чего на их место устанавливаются новые элементы. Существует несколько способов для выпрессовки старых втулок. Наиболее простым и самым неправильным является выбивание втулок молотком и зубилом. Данный ударный способ широко применяется в практике «гаражных» мастеров. Отметим, что извлечение втулок в подобных случаях часто заканчивается повреждением посадочного гнезда в головке блока цилиндров.

Немного более правильным вариантом является использование специальной  ступенчатой оправки из латуни или бронзы вместо зубила. Такая оправка устанавливается со стороны седла на направляющую втулку, далее по ней ударяют молотком. Указанный способ выпрессовки втулок снижает риск повреждений ГБЦ, но не исключает полностью. Оптимальным же способом выпрессовки втулок является использование специального съемника. Указанный съёмник для снятия направляющих втулок клапанов также используется для последующей установки новых втулок в ГБЦ. Далее мы рассмотрим способы замены направляющих втулок клапанов при помощи оправки и съемника.

Содержание статьи

• Как самому менять направляющие втулки клапанов
  • Выпрессовка и установка направляющих втулок клапанов съемником

Сначала рассмотрим способ выпрессовки направляющих втулок клапанов при помощи оправки, так как указанный способ является распространенным. Перед заменой втулок снимаются пружины и сами клапана. Как уже было сказано выше, оправка для выпрессовывания втулок клапанов используется ступенчатая. Ступенька необходима для того, чтобы снизить риск повреждений посадочного гнезда в головке блока. Меньший диаметр оправки позволяет ей войти во втулку на 3-4 см, причем с зазором. Больший диаметр позволяет свободно пройти через гнездо в ГБЦ.

Отметим, что зачастую бронзовые втулки достаточно легко выпрессовываются из головки, так как установлены с относительно слабым натягом. Если же необходимо выпрессовать направляющую втулку клапана из более жесткого материала, тогда ГБЦ следует предварительно нагреть до температуры 140-160 градусов Цельсия в электропечи или до 80-90 градусов в емкости с горячей водой. Нагрев головки блока цилиндров позволит уменьшить натяг.

В крайних случаях плотно запрессованную втулку нужно высверливать. Обратите внимание, делать это разрешается только на станке, так как попытки высверлить втулку клапана дрелью приведут к перекосу и повреждениям посадочного гнезда. Втулку также желательно высверливать не до конца, то есть оставлять стенки толщиной около 1-го миллиметра. Так снижается риск повреждений гнезда, а сам остаток втулки  легко удаляется оправкой.

Следующим шагом становится обязательный замер натяга новой втулки перед установкой в головку, так как строго запрещается производить запрессовку новых втулок до измерения натяга.  Для замеров натяга понадобится определить диаметр гнезда и направляющей втулки. Допускается показатель на отметке от 0.03 до 0.05 мм.  Этот показатель следует понимать как то, что диаметр новой втулки превышает диаметр посадочного гнезда на указанную величину.

Слабый натяг по причине гнезда потребует увеличения диаметра гнезда, куда потом устанавливается ремонтная втулка увеличенного размера. Рассверливать гнездо в ГБЦ также нужно исключительно на станке, что позволит избежать возможного перекоса при выполнении нового отверстия. Что касается степени натяга ремонтной втулки, данный показатель следует максимально увеличить, так как в новом отверстии материал более твердый и имеет большую шероховатость на поверхности стенок.

Чтобы запрессовать новые втулки клапанов головку блока следует повторно нагреть в печи аналогично способу снижения натяга при снятии. Параллельно с этим новые втулки охлаждают. Запрессовка новых втулок без нагрева ГБЦ является неправильной. Это касается алюминиевого сплава ГБЦ, в котором происходит деформация при наличии сильного натяга. После такой установки итоговый натяг будет меньше необходимого. В результате после сборки мотора и его нагрева при работе направляющая втулка клапана не будет иметь плотной посадки, а сам клапан в указанной втулке начнет страдать от перегревов. Перегрев клапана будет происходить в результате того, что эффективность отвода избыточного нагрева от стержня клапана к ГБЦ существенно снизится. Неисправность будет быстро прогрессировать, втулка начнет болтаться в посадочном гнезде, что потребует повторной разборки двигателя для проведения ремонта.

Теперь перейдем к тому, как установить направляющие втулки клапанов в головку блока цилиндров. Саму запрессовку реализуют при помощи описанной выше оправки, по которой следует нанести молотком пару резких ударов. Учтите, наличие на новой втулке специального тонкого пояса для размещения маслосъемного колпачка обязывает к тому, чтобы оправка ни с одной стороны не опиралась на данный пояс. Игнорирование данной рекомендации может привести к тому, что втулка деформируется или окажется сломанной.

Завершением процесса установки направляющих втулок клапанов ударным способом является финальная калибровка отверстий. Данную процедуру выполняют при помощи разверток. Рекомендуется использовать алмазные развертки, так как данный инструмент более долговечен и обеспечивает стабильный предсказуемый результат сравнительно с обычными стальными развертками. После обработки отверстий необходимо выполнить проверку зазоров клапанов во втулках с учетом рекомендуемых параметров. Зазоры впускных клапанов должны быть на 0.01 мм меньше по сравнению с выпускными, которые сильнее нагреваются при работе ДВС (например, 0.02 — 0.04 против 0.03 — 0.04 мм). Отметим, что добиваться минимально допустимых зазоров не обязательно. Следует добавить, что данное утверждение особенно актуально для выпускных клапанов, так как малые зазоры в направляющих втулках могут привести к их заклиниванию.

Выпрессовка и установка направляющих втулок клапанов съемником

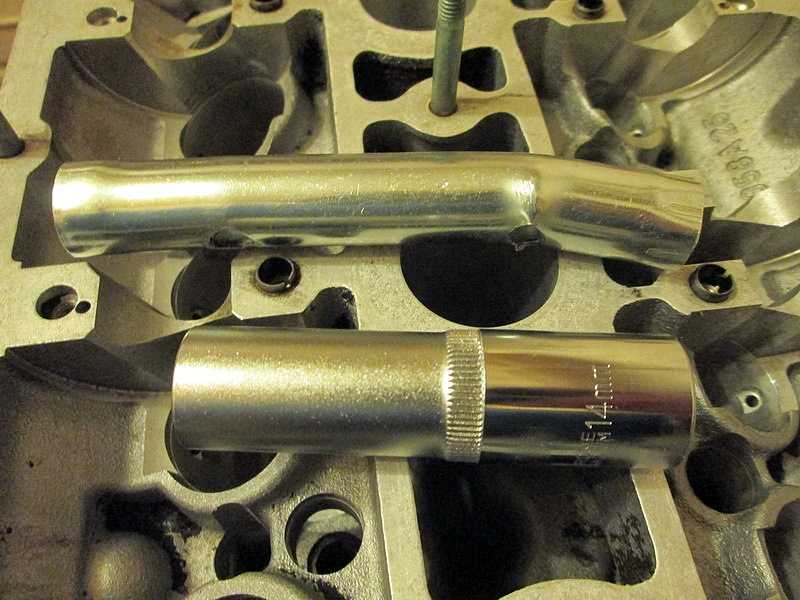

Далее рассмотрим наиболее оптимальный способ выпрессовки направляющих втулок клапанов специальным съемником-выпрессовщиком втулок. Начнем с того, что съемники бывают разными и являются универсальными инструментами. При помощи данного решения можно снимать втулки клапанов на разных ГБЦ без риска повредить посадочную плоскость в головке блока. Другими словами, наличие съемника сводит к минимуму возможные задиры или другие дефекты отверстия по сравнению с использованием молотка и оправки.

Работа со съемником предполагает:

• под инструмент подкладывается втулка подходящего размера. Подбор такой втулки осуществляется с учетом того, чтобы при установке съёмника резьбовая часть вышла из направляющей клапана на 20-30 мм;
• далее съемник устанавливается и фиксируется парой гаек, которые специально обточены. Также допускается использование одной гайки, если таковая предусмотрена конструкцией съемника;
• следующим шагом становится необходимость придержать верхним ключом съёмник в его центральной части;
• одновременно с этим нижним ключом выпрессовывается направляющая втулка клапана;

После того, как к съемнику прикладывается определенное усилие, можно услышать явный щелчок. Такой звук укажет на то, что втулка клапана сорвана с посадочного места и движется наружу из отверстия в ГБЦ. Далее нужно крутить винт съемника до того момента, пока втулка не будет извлечена. Затем необходимо приготовить новые втулки для запрессовывания. Далее следует повторить все подготовительные процедуры, описанные выше при установке втулок оправкой. Дополнительно можно смазать втулку клапана моторным маслом для облегчения посадки в гнездо.

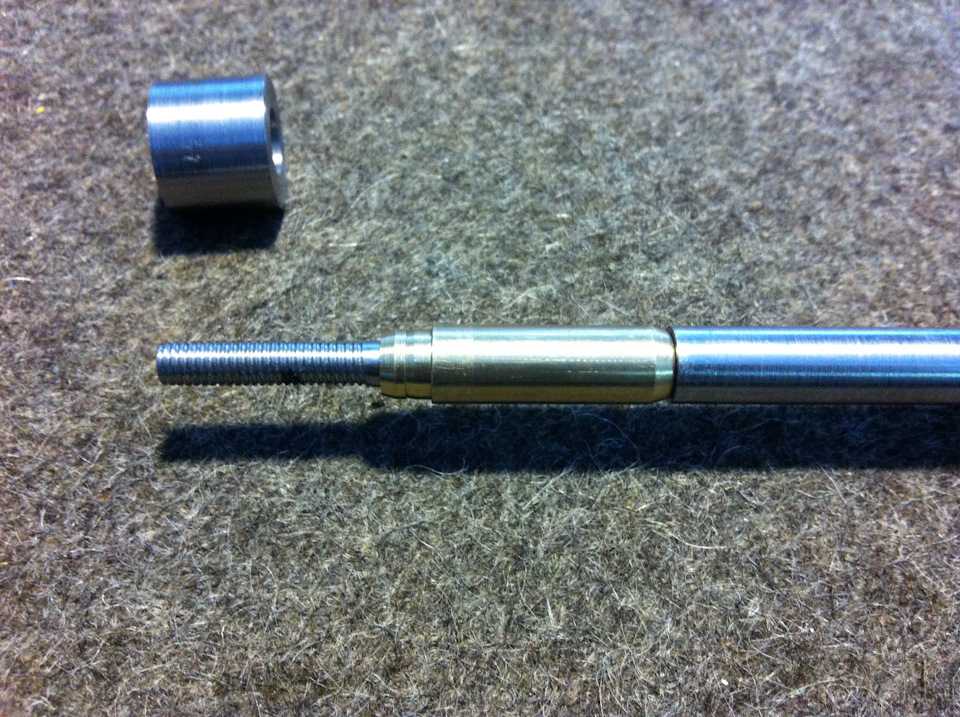

Чтобы запрессовать втулки съемником понадобятся 2 проставки, которые имеют коническую фаску и упираются в седло клапана. Одна деталь должна иметь больший диаметр, а другая меньший (в соответствии с тем, что посадочное место впускного клапана больше, а выпускного клапана меньше). Также снова понадобиться осуществить подбор распорных втулок съёмника, учитывая при этом необходимость выхода резьбовой части съемника на 20-30 мм при установке новой втулки клапана.

Параллельно с этим нужно избежать повреждения пояса (буртика) на направляющей втулке, так как данный пояс служит местом крепления резинового колпачка. Если пояс повредить при установке, герметичность колпачка-сальника будет нарушена. Чтобы не повредить пояс, используется отдельная гайка, которая упирается в направляющую без риска повреждения пояса. Получается, данная гайка поджимает направляющую втулку клапана. Обратите внимание, установка дополнительной гайки уменьшает количество резьбы на шпильке съемника. По этой причине для уменьшения нагрузки на резьбу следует накрутить еще одну втулку съемника.

Рекомендуем также прочитать статью о том, какой зазор должен быть у поршневого кольца. Из этой статьи вы узнаете о правильном подборе теплового зазора поршневых колец во время их замены или в процессе капитального ремонта двигателя.

Теперь можно запрессовать втулку съемником. Окончанием запрессовки является момент, когда прокручивать съемник станет тяжелее. Это будет говорить о том, что втулка опустилась на посадочное место и уперлась стопорным кольцом, которое выполнено на направляющей для регулировки правильной посадки. После появления усилия крутить съемник дальше не нужно, так как можно повредить направляющую. Съёмник пора разбирать и снимать, так как новая втулка уже запрессована в головку блока.

Далее втулки понадобится подгонять по посадочным размерам. Это необходимо в том случае, если  направляющую слегка сдавило при запрессовке. Выполняется данная процедура аналогично описанной выше, то есть при помощи развертки. Развертка вставляется в отверстие и без давления прокручивается, благодаря чему происходит аккуратное развёртывание. По окончании следует выдуть остатки стружки при помощи сжатого воздуха.

Завершающим этапом становятся обязательные замеры диаметра полученного отверстия в направляющей втулке. Для проверки используется специальный индикаторный нутромер. Также следует измерить толщину стержня клапана при помощи микрометра. Если все выполнено правильно, тогда зазор будет находиться в допустимых пределах.

Затем можно вставить клапан и проверить качество его прилегания к седлу. В том случае, если клапан не полностью прилегает к седлу, тогда очевидна потеря соосности между центром втулки и центром седла клапана. Такое явление иногда возникает после замены направляющих втулок клапанов. Для решения данной проблемы потребуется осуществить притирку клапанов. Чтобы притереть клапана, нужно обработать специальной шарошкой седло клапана. После притирки клапанов можно считать процесс замены направляющих втулок полностью завершенным.

Установка вкладышей направляющих клапанов| Инструменты и расходные материалы Goodson

Мастер-наборы Bronze-Liner позволяют установить Bronze-Liner за считанные минуты. Master Tool Kit содержит все необходимое для установки Bronze-Liners. Они имеют правильные размеры и размеры, соответствующие наиболее распространенным размерам направляющих. В комплект входят: калибровочные шарики из твердого сплава, шаровой привод, твердосплавная расточная развертка, комплект втулок развертки, автоматический привод, инструмент для обрезки, направляющая для инструмента для обрезки и направляющая щетка.

Сверление
Первым шагом является сборка деталей для расточной развертки. Установите втулку, затем пружину и, наконец, фиксатор. Теперь у вас есть набор для развертки. Вставьте комплект разверток в пневматическую/электрическую дрель. Правильная дрель не должна превышать 1000 об/мин под нагрузкой. Затем выберите подходящее седельное кольцо 60° для вашего применения и установите его на втулку развертки. Вставьте направляющую расширителя в направляющую клапана, которую необходимо расточить, и удерживайте манжету седла на седле клапана.

ЧУГУННЫЕ НАПРАВЛЯЮЩИЕ РАСТОЧНЫ СУХИМ.

Слегка приподнимите развертку над направляющей клапана, запустите пневматическую дрель и просверлите направляющую клапана. Скучное время должно быть 5 секунд или меньше.

Если вы слышите «гул» во время работы, это «стук». Чтобы устранить дребезжание, просто нажмите немного сильнее. Расточить все направляющие и сдуть стружку.

Подготовка отверстия направляющей
После того, как все направляющие просверлены слишком большого размера, переверните головку блока цилиндров так, чтобы «пружинная сторона» была вверху. ВЛАЖНАЯ ЩЕТКА для каждой просверленной направляющей нейлоновой щеткой и смазкой (наша жидкость для резки и нарезания резьбы, заказ № 9).0005 CTF-14 работает хорошо). Распылите кисть примерно на 1 секунду и очистите 4 направляющие. Мы рекомендуем чистить расточенные направляющие влажной щеткой, чтобы удалить стружку и/или пыль из отверстия. Это также помогает при установке вкладыша.

Вставка направляющей втулки
Вставьте Auto-Driver в пневматический молоток с «коротким ходом» (более 3000 ударов в минуту и ​​установите регулятор примерно на половину мощности. Вставьте Bronze-Liner в Auto-Driver , так что конец «Speed-Lead» будет сначала вставлен в направляющую, а затем установлен. Вкладыши Goodson Bronze имеют двойную полосу на этом конце для облегчения идентификации.0003

ПРИМЕЧАНИЕ. Автоводитель установит бронзовый вкладыш «FLUSH». Эта операция должна занять от 3 до 5 секунд.

Если вы выбрали Bronze-Liner, который длиннее вашего приложения, лишняя длина будет выступать с другой стороны и должна быть обрезана. Эта операция обычно выполняется после операции калибровки, так как Bronze-Liner немного увеличится при использовании калибровочного шарика.

Предупреждение: На Bronze-Liner может произойти искажение, если во время операции установки используется слишком много энергии. Это затруднит операцию калибровки.

Повторить для всех направляющих отверстий.

Завершающая операция
Установите шаровой привод в «короткоходный» пневматический молот и отрегулируйте мощность примерно наполовину. Выберите калибровочный шарик из карбида на 0,001″ больше, чем желаемый конечный размер, и установите его поверх направляющей. Держите пневматический молоток в одной руке, а другой рукой держите кончик отвертки большим и указательным пальцами. Затем, слегка надавливая, начните вести мяч. Как только наконечник отвертки окажется внутри направляющей, отпустите отвертку пальцами, проведите рукой под головкой цилиндра и поймайте шарик, когда он выйдет из направляющей.

ПРИМЕЧАНИЕ. Прежде чем подбирать размер следующей направляющей, обрежьте первую по длине и проверьте «подгонку» с помощью клапана соответствующего размера. При необходимости используйте мяч большего размера и повторите процесс. Когда желаемый размер будет достигнут, подгоните остальные направляющие.

Мы рекомендуем иметь под рукой несколько различных калибровочных шаров, так как размеры штока клапана всегда будут колебаться. После того, как все направляющие будут проклеены, лишнюю длину необходимо обрезать.

Обрезка по длине
Вставьте соответствующий пилот в инструмент обрезки. Установите инструмент для обрезки в пневматическую дрель на 500 об/мин и обрежьте лишний материал. Если во время этой операции образуется «заусенец», его можно удалить с помощью инструмента для снятия фаски, установленного в Т-образной рукоятке.

В качестве последнего шага перед сборкой мы рекомендуем отшлифовать Bronze-Liner. Это улучшает чистоту поверхности, благодаря чему направляющая лучше удерживает масло.

Не уверены, подходит ли вам этот метод ремонта направляющих клапанов? Посмотрите наш пост Сравнение методов замены направляющих клапанов.

Связанный контент:

Помните, что если у вас есть дополнительные вопросы, свяжитесь с техническим отделом Goodson по телефону 1-800-533-8010 или напишите нам по электронной почте .

Сравнение методов замены направляющих клапанов| Goodson Tools & Supplies

Главная → Газета Гудсона → Сравнение методов замены направляющих клапанов

от Goodson Tools & Supplies

В прошлом мы обсуждали измерение ваших направляющих клапанов, чтобы определить, находятся ли они в допустимых пределах. В этой статье мы рассмотрим различные методы ремонта и замены направляющих.

• Накатка
• Установка тонкостенных бронзовых направляющих вкладышей
• Замена направляющих пластин
• Модификация направляющей клапана для установки штоков клапанов увеличенного размера
• Замена встроенных направляющих на ложные
• Установка спиральных вкладышей BronzeWall 2

К концу этой статьи вы должны иметь представление о плюсах и минусах каждого метода. Но независимо от того, какой метод вы выберете, важно, чтобы направляющая клапана была отцентрована, чтобы обеспечить правильное выравнивание всех компонентов. Также важно тщательно очистить головку ПЕРЕД сборкой клапанов. Любой мусор или металлическая стружка, оставшиеся в головке, вызовут преждевременный выход из строя. При выборе метода ремонта направляющих клапанов необходимо учитывать два фактора: стоимость и производительность.

Способ ремонта	Преимущества	Недостатки
Накатка направляющей клапана	Низкая стоимость. Требуются простые инструменты (электрическая дрель, редуктор, накатная оправка, развертка, хонинговальный инструмент и инструмент для удаления заусенцев). Созданная спиральная канавка помогает удерживать масло в направляющей. Операция выполняется на скамье, а не на сидении, а на направляющей машине.	Временное исправление. Канавка смята, а не срезана. Ограничивается ремонтом чугунных направляющих. Groove затрудняет измерение внутреннего диаметра направляющей. Ограничено износом направляющей менее 0,005 сверх указанного зазора.
Тонкостенные Бронзовые вкладыши	Более низкая стоимость по сравнению с ложными направляющими. Улучшает работу чугунных направляющих. Сплав фосфористой бронзы превосходит чугун. Сменный. Операция обычно выполняется на скамье, а не на сиденье и направляющей машине. Сплав фосфористой бронзы обладает высокими прочностными характеристиками и хорошими теплообменными свойствами.	Требуется специальный инструмент. Для каждой направляющей клапана требуется несколько шагов. Особое внимание следует уделить тому, чтобы выравнивание направляющих не сместилось во время установки. При установке вкладыша в существующую неинтегрированную направляющую важно, чтобы направляющая была прочной (не ослаблена и не повреждена) в литой головке.
Сменные направляющие	Предназначен для замены при износе. Удобство обслуживания — идеально подходит для автопарка или других транспортных средств с высокой нагрузкой.	могут привариться к головке во время работы двигателя, что затруднит их удаление. В редких случаях направляющие вставки могут сжиматься во время использования, что может привести к повреждению головки, если они будут перемещаться вверх и вниз вместе со штоками клапана. Замена в этом случае требует специального инструмента для установки направляющих наружного диаметра увеличенного размера.
Модификация направляющих для штоков клапанов увеличенного размера	Рекомендуемый метод, если вы все равно будете заменять клапаны. Может выполняться с помощью развертки или хонинга направляющих клапанов. Хонингование дает точный контроль зазоров.	Для надежного уплотнения могут потребоваться другие уплотнения штока. Приводит к другим операциям, таким как замена сиденья. Не все магазины оборудованы для обслуживания этих модифицированных головок. Потребуется специальный инструмент.
Замена встроенных направляющих фальшивыми (ремонтными) направляющими	Использует меньше инструментов, чем вкладыши. Операция выполняется на машине с сиденьем и направляющими, поэтому вы можете настроить один раз и выполнить все направляющие. Более быстрое снятие и установка по сравнению с тонкостенными вкладышами. Доступны варианты из сплава чугуна и бронзы. Самонесущий дымоход. Удобство обслуживания – в будущем его можно будет заменить с большей легкостью.	Большая масса направляющей более равномерно передает тепло на головку. Время настройки может быть непомерно высоким, если вы ремонтируете только одну или две направляющие в головке. В этих случаях методы на стенде обычно быстрее.
Установка вставок/втулок спирального типа Bronze-Wall 2®	Более низкая стоимость по сравнению с ложными направляющими. Идеально подходит для ремонта некоторых, но не всех направляющих в головке. Направляющие с чрезмерным износом не будут поддерживать проводник. Износостойкий сплав фосфористой бронзы. Простота установки и удаления.	Требуется специальный инструмент из быстрорежущей стали, что делает срок службы инструмента непредсказуемым. Для установки требуется несколько шагов. Работает только в чугунных головках.

Выберите систему, которая наилучшим образом соответствует вашим потребностям. Методы на стенде обычно используются мастерами-сделай сам и небольшими магазинами. Цеха с большим объемом могут оправдать расходы на направляющий и посадочный станок для замены направляющих, а также другие операции по механической обработке ГБЦ.
