Замена радиатора на рено логан: Снятие и установка радиатора системы охлаждения

7 марта, 2021 by admin

Снятие и установка радиатора системы охлаждения

(Примечание: На сайте представлено два вариатнта замены радиатора: на данной странице описан вариант со снятием бампера, т.е. для моделей с кондиционером. Второй вариант описывает оба варианта: с кондиционером и без него. Выберете какой Вам больше подходит)

Снятие

1. Установите автомобиль на подъемник.

2. Снимите защиту двигателя.

3. Слейте охлаждающую жидкость через нижний патрубок.

4. Открутите болты 1 и снимите подкрылок колеса (рис. 3.117).

Рис . 3.117.

5. Открутите болты 2 (рис. 3.118).

Рис . 3.118.

6. Открутите болты 3 (рис. 3.119).

Рис . 3.119.

7. Открутите болты 4 (рис.

Рис. 3.120.

8. Снимите бампер.

9. Отсоедините разъем проводки от противотуманных фар.

10. Снимите воздухозаборную трубу.

11. Отсоедините разъемы проводки 5 вентилятора (рис. 3.121). Отсоедините верхний патрубок от радиатора.
  Отцепите жгут проводов и трубку 6 системы кондиционирования от кожуха вентилятора. Отсоедините кронштейн 7 бачка усилителя рулевого управления.

Рис. 3.121.

12. Снимите направляющие пальцы 8 воздухозаборника и снимите воздухозаборник (рис. 3.122).

Рис. 3.122.

13. Открутите болты 9 крепления конденсатора к радиатору (рис. 3.123а, б).

Рис. 3.123а.

Рис. 3.1236.

14. Закрепите конденсатор к верхней поперечной балке.

15. Открутите гайки 10, снимите верхний кронштейн радиатора, снимите вентилятор, затем снимите радиатор (рис. 3.124).

Рис. 3.124.

16. Установка проводится в порядке, обратном снятию.

Высокоточная замена радиатора Рено Логан (Logan) при наличии кондиционера и без него

Если бы ваш Рено Логан был лишён этого устройства, он вряд ли протянул бы долго. Радиатор – главный узел охлаждающей системы, благодаря которому двигатель работает бесперебойно, без перегревов. Меж тем, и он подвержен износу и неустранимым поломкам. Если это происходит, наш автосервис быстро и недорого его заменит.

Когда необходима замена радиатора Рено Логан?

Вообще владельцы отмечают две вещи о Рено Логан: сравнительно невысокая цена этих автомобилей и надёжность её комплектующих. Входящий в их список радиатор также изготавливается с большим запасом прочности. Однако и он не застрахован от разного рода случаев.

Среди таких неприятных моментов, ведущих к необходимости его заменить, можно рассмотреть следующие:

1. Во время движения по грунтовой дороги из-под колёс впереди идущего транспорта вылетел камень и попал в решетку.
2. В системе давно не заменялась охлаждающая жидкость.
3. Вы не обращаете внимания на показания датчиков и ЭБУ о перегреве двигателя, сигнализирующие о необходимости чистки системы.
4. Он банально выработал свой ресурс.

К СВЕДЕНИЮ. Как показывает практика, по последней из приведённых причин этот узел на Рено Логан заменяется новым реже всего. И часто по форс-мажорным обстоятельствам, при неожиданных повреждениях, либо при безалаберности самих владельцев автомобиля.

Замена радиатора кондиционера Рено Логан производится только после диагностики

Плох тот мастер, который приступает к устранению причины, тщательно ее не изучив.

Во-первых, нельзя исключить, что к перегреву двигателя непосредственно сам радиатор отношения не имеет, источниками неполадок могут стать помпа, расширительный бачок, шланги и места соединений, отработанный антифриз и т. д. Диагностика позволит точно выявить проблемный участок.

Во-вторых, как следует изучив состояние системы, мастер может предложить вам на выбор – ремонт или замену радиатора. Ведь в некоторых случаях его удаётся спасти. Наш автосервис оказывает услуги по возвращению его работоспособности по невысокой цене. Производятся сварка и запайка поврежденных участков, а также использование новых расходных материалов.

Причины поломки радиатора кондиционера Рено Логан

Но бывают случаи, когда радиатор можно только заменить:

• Трещины слишком большие;
• Разрушены соты;
• Сломаны крепления;
• Каналы закупорены изнутри, промывка не дает результатов и т.д.

Все причины ведут к двум результатам – либо система охлаждения перестает быть герметичной, либо циркуляция по ней антифриза становится невозможной.

Замена радиатора Рено Логан без кондиционера и с ним – есть ли различия?

Такой вопрос наши мастера нередко слышат от владельцев автомобилей, сдающих их в ремонт. Практически вся процедура в обоих случаях аналогична: соблюдается та же очередность снятия деталей и откручивания креплений. Однако когда автомобиль снабжен кондиционером, самих этапов становится больше, и при демонтаже радиатора он тоже снимается. А после всей процедуры устанавливается обратно.

ВНИМАНИЕ. Если требуется заменить или отремонтировать сам кондиционер, также придется демонтировать радиатор охлаждения.

Нюансы замены радиатора охлаждения двигателя на Рено Логан

Если с отключением и откручиванием (и последующими – подключением и закреплением) элементов самостоятельно автолюбитель может справиться, то с монтажом/демонтажом кронштейна бачка для свободного доступа дела обстоят сложнее – можно повредить трубопровод ГУР.

Аккуратности требует и электрическая часть – можно ее повредить при отсоединении колодки жгута проводов от дополнительного сопротивления и движка вентилятор, а также жгута проводов из держателя.

Замена радиатора Логан: какой выбрать?

Стоит оговориться сразу, что для одной и той же модели могут использоваться самые разные радиаторы – это может зависеть от комплектации автомобиля, к примеру, от типа коробки передач – автоматической или механической. В нашем автосервисе предпочтение отдается оригиналам, они подбираются с учетом модели, года выпуска и вин-кода. Но есть и возможность выбора аналога.

Для Рено Логан подходит продукция голландского производителя AVA. Примерно в ту же цену обойдется автолюбителю датский Nissens и Termal (Евросоюз). Не уступают по качеству японский Denso, аналогичен ему российский Лузар.

При замене радиатора кондиционера нужно учитывать тип используемого в системе фреона. На данной модели используются R12, R22 и R134a.

Доступная для владельцев Logan замена радиатора в наших автосервисах

Итоговая стоимость работ включает в себя цену самих радиаторов и расходных материалов, а также самих работ: диагностика системы охлаждения, снятие, установка нового, дополнительные (по желанию клиента) работы – мойка, чистка, пайка, сварка.

К деталям на замену и расходникам, которые потребуются (или могут потребоваться) относятся:

• Радиаторы системы охлаждения и кондиционера;
• По две штуки верхних и нижних подушек радиатора;
• Антифриз;
• Фреон;
• Силиконовый герметик;
• Хомуты и втулки;
• Элементы крепления и т.д.

Замена радиатора кондиционера Рено Логан

Кондиционер также имеет свой радиатор. Через него циркулирует не антифриз, а фреон. Располагается он непосредственно перед радиатором охлаждения мотора. Причины поломок у них схожи. Он также может выйти из строя и потребовать замены, если:

• Закупорились соты снаружи;
• Помялись или выбиты соты;
• Обнаружена протечка, устранить которую простой запайкой невозможно и т.д.

Наши мастера быстро и недорого производят замену всех деталей системы охлаждения. Для них – это повседневная работа, к которой, однако, они всегда подходят творчески и с максимальной отдачей.

ВАЖНО. Одно из главных правил ремонта и замены элементов охлаждающей системы – осторожность. Неловкое движение новичка при попытке очистить соты радиатора могут привести к их деформации.

Гарантии на процедуры

Отзывы наших клиентов о работе мастеров вдохновляют: «Быстро, недорого, грамотно», «Проблем с системой охлаждения не испытываю», «Тут работают профессионалы».

Будьте уверены, что, обратившись в наш автосервис, вы присоединитесь к довольным клиентам. Будем рады видеть вас в нашем сервисе.

Снятие радиатора двигателя 1,6 (16V) | Renault

Снятие радиатора двигателя 1,6 (16V) Renault Logan, Sandero

Работу выполняем на смотровой канаве или эстакаде.

Снимаем передний бампер (см. «Снятие переднего бампера на автомобиле Logan»; «Снятие переднего бампера на автомобилях Сандеро и Сандеро Степвей»). Cливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости двигателя 1,6 (16V)»).

Снимаем вентилятор радиатора (см. «Снятие вентилятора радиатора»).

Чтобы получить доступ к пистонам крепления дефлектора радиатора снимаем обе блок-фары (см. «Снятие блок-фары на автомобиле Logan»; «Снятие блокфары на автомобилях Сандеро и Сандеро Степвей»).

Отверткой сдвигаем фиксатор левого верхнего пистона крепления дефлектора радиатора к верхней поперечине радиатора…

…и вынимаем пистон из отверстия. Аналогично вынимаем правый верхний пистон крепления дефлектора…

…и два нижних – по одному с каждой стороны.

Тем же способом вынимаем пистон, расположенный за облицовкой радиатора…

…и снимаем дефлектор радиатора.

Раздвижными пассатижами разжимаем хомут крепления подводящего шланга…

…и снимаем шланг с патрубка радиатора. Конденсатор системы кондиционирования воздуха установлен в пластмассовых лапках, выполненных за одно целое с пластмассовыми бачками радиатора.

Для снятия конденсатора, не отсоединяя от него трубок подвода и отвода хладагента…

…отверткой поджимаем фиксатор верхнего кронштейна конденсатора и нижнего (на фото не виден). Приподнимаем левую часть конденсатора так, чтобы фиксаторы кронштейнов оставались бы в поджатом положении.

Те же операции производим на правой стороне конденсатора, после чего приподнимаем конденсатор, выводя его кронштейны из лапок радиатора…

…и осторожно опускаем конденсатор на пол, стараясь не повредить соединяющие его трубки.

Головкой «на 10» отворачиваем болт крепления левого кронштейна верхнего крепления радиатора…

…и снимаем кронштейн с резиновой подушкой со штифта левого бачка радиатора. Аналогично снимаем правый кронштейн со штифта правого бачка радиатора.

Приподнимаем радиатор так, чтобы резиновые подушки нижнего крепления вышли из отверстий поперечины подрамника…

…и вынимаем его вниз.

Снимаем со штифтов радиатора резиновые подушки нижнего крепления радиатора. При необходимости вынимаем резиновые подушки из кронштейнов верхнего крепления. Потрескавшиеся, потерявшие упругость подушки заменяем.

Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки радиатора деревянными пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 0,1 МПа (1 кгс/см²) и опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не должно наблюдаться травление (пузырьков) воздуха. Негерметичный радиатор заменяем новым.

Устанавливаем радиатор в обратной последовательности.

Если резиновые подушки нижнего крепления радиатора снялись вместе с ним, то при установке радиатора сначала вставляем подушки в отверстия подрамника.

Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы (см. «Замена охлаждающей жидкости двигателя 1,6 (16V)»).

Видео по теме «Снятие радиатора двигателя 1,6 (16V) Рено Логан, Сандеро»

Замена радиатора отопителя на Рено Логан, Сандеро, Ларгус

Как слить Антифриз с Рено Логан 1,4-1,6 8 valve, How to drain Antifreeze from Renault Logan

Проблемы при замене помпы на Рено Логан.Промывка радиатора

Замена радиатора системы охлаждения Рено Логан Сандеро (Renault Sandero Logan)

МОДЕЛИ С ДВИГАТЕЛЕМ K7J ИЛИ К7М С СИСТЕМОЙ ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ САЛОНА

СНЯТИЕ

• Установите автомобиль на двухстоечный подъемник.

• Отключите аккумуляторную батарею.

• Снимите:

— защиту поддона картера двигателя,

— передний бампер.

• Слейте жидкость из системы охлаждения двигателя.

• Промойте систему охлаждения двигателя.

Модели с рулевым управлением с усилителем

• Снимите бачок насоса гидроусилителя рулевого управления с кронштейна (не отсоединяя трубопроводов).

• Подвяжите бачок насоса гидроусилителя рулевого управления к двигателю.

• Снимите кронштейн (1) бачка насоса гидроусилителя рулевого управления.

Все модели

• Снимите электровентилятор системы охлаждения двигателя.

• Снимите хомут подводящего шланга радиатора системы охлаждения с помощью приспособления (Mot. 1448).

• Отсоедините подводящий шланг радиатора системы охлаждения с помощью приспособления (Саг. 1363).

• Снимите:

— крепления (2) радиатора системы охлаждения двигателя,

— радиатор системы охлаждения двигателя.

ПРОМЫВКА РАДИАТОРА

Промойте радиатор. Если радиатор снят с автомобиля, промойте его так же и в обратном направлении. Промойте радиатор снаружи из шланга сильной струей воды. Если есть подозрение, что радиатор частично засорен, до снятия с автомобиля промойте его химическим раствором. Если ничего не изменилось, проверьте, нормально ли проходит вода через радиатор. За пол минуты должно проходить 20 — 25 литров. Течи, которые видны снаружи, обычно можно устранить пайкой, но течи в вертикальных трубках, как правило, недоступны. Можно временно устранить течь с помощью специальных добавок к охлаждающей жидкости или, покрыв часть радиатора специальной мастикой. Однако лучше заменить радиатор.

УСТАНОВКА

При установке не повредите оребрение радиатора системы охлаждения.

• Установите:

— радиатора системы охлаждения двигателя,

— крепления радиатора системы охлаждения двигателя.

• Присоедините подводящий шланг к радиатору системы охлаждения двигателя.

• Установите хомут подводящего шланга радиатора с помощью приспособления (Mot. 1448)

• Установите электровентилятор системы охлаждения двигателя.

Модели с рулевым управлением с усилителем

• Установите:

— кронштейн бачка насоса гидроусилителя рулевого управления,

— бачок насоса гидроусилителя рулевого управления на кронштейн.

Все модели

• Заполните жидкостью систему охлаждения и удалите из нее воздух.

• Установите:

— защиту поддона картера двигателя,

— передний бампер.

• Подключите аккумуляторную батарею.

СНЯТИЕ

• Установите автомобиль на подъемник.

• Отключите аккумуляторную батарею.

• Снимите защиту поддона картера двигателя.

• Слейте жидкость из системы охлаждения двигателя.

• Промойте систему охлаждения двигателя.

• Снимите электровентилятор системы охлаждения двигателя.

• Снимите хомут с подводящего шланга радиатора системы охлаждения двигателя с помощью приспособления (Mot. 1448) или (Mot. 1202-01), или (Mot. 1202-02).

• Отсоедините от радиатора подводящий шланг с помощью приспособления (Саг. 1363).

• Снимите:

— гайки (1) крепления радиатора через решетку облицовки радиатора « (без снятия переднего бампера),

— радиатора системы охлаждения двигателя,

— верхние лапки крепления радиатора.

УСТАНОВКА

• , Хомуты шлангов радиатора системы охлаждения двигателя подлежат обязательной замене.

• Установите:

— верхние лапки крепления радиатора системы охлаждения двигателя,

— радиатора системы охлаждения двигателя,

— гайки крепления радиатора системы охлаждения двигателя через решетку облицовки радиатора.

• Затяните требуемым моментом гайки крепления радиатора системы охлаждения (8 Нм).

• Присоедините:

— питающий трубопровод радиатора системы охлаждения двигателя,

— отводящий шланг радиатора системы охлаждения двигателя.

• Установите:

— новый хомут крепления подводящего шланга радиатора системы охлаждения двигателя,

— новый хомут крепления отводящего шланга радиатора системы охлаждения двигателя,

— электровентилятор системы охлаждения двигателя,

— защитный экран.

• Заправьте жидкостью систему охлаждения двигателя.

• Подключите аккумуляторную батарею.

• Удалите воздух из системы охлаждения двигателя.

СНЯТИЕ

• Установите автомобиль на двухстоечный подъемник.

• Отключите аккумуляторную батарею.

• Снимите:

— передний бампер,

— воздухозаборный патрубок,

— защитный экран.

• Слейте жидкость из системы охлаждения двигателя.

• Промойте систему охлаждения двигателя.

• Отсоедините трубопровод гидроусилителя рулевого управления от держателя на электровентиляторе.

• Снимите бачок насоса гидроусилителя рулевого управления с кронштейна (не отсоединяя трубопроводов).

• Подвяжите бачок насоса гидроусилителя рулевого управления к двигателю.

• Снимите хомуты крепления подводящего и отводящего шлангов с помощью приспособления (Mot. 120201) или (Mot. 1448).

• Отсоедините:

— разъемы (1) на электровентиляторе,

— питающий трубопровод радиатора системы охлаждения двигателя,

— отводящий шланг радиатора системы охлаждения двигателя,

• Отсоедините от держателей на электровентиляторе:

— жгут проводов,

— трубопровод (2) кондиционера.

• Снимите кронштейн (3) бачка насоса гидроусилителя рулевого управления.

• Снимите:

— установочные штифты (4) воздухоотражателя,

— воздухоотражатель.

• Отверните болты (5) крепления конденсатора на радиаторе системы охлаждения двигателя.

— верхние лапки крепления радиатора системы охлаждения двигателя.

• Действуя снизу автомобиля, снимите:

— электровентилятор системы охлаждения двигателя,

— радиатор системы охлаждения двигателя.

УСТАНОВКА

Не повредите ребра охлаждающих решеток (радиатора, конденсора и др.) при выполнении работ.

• Действуя снизу автомобиля, установите:

— радиатора системы охлаждения двигателя,

— электровентилятор системы охлаждения двигателя.

• Установите:

верхние лапки крепления радиатора системы охлаждения двигателя,

— гайки крепления радиатора.

• Установите болты крепления конденсатора на радиаторе.

• Затян ите требуемым моментом бол ты крепления конденсатора на радиаторе системы охлаждения (2 Нм).

• Установите воздухоотражатель.

• Установите установочные штифты воздухоотражателя.

• Присоедините к электровентилятору системы охлаждения двигателя:

— трубопровод кондиционера,

— жгут проводов.

• Соедините:

— отводящий шланг радиатора системы охлаждения двигателя,

— питающий трубопровод радиатора системы охлаждения двигателя,

— колодки проводов от электровентилятора системы охлаждения двигателя.

• Установите хомуты крепления подводящего и отводящего шлангов с помощью приспособления (Mot. 1202-01) или (Mot. 1448).

• Установите:

— кронштейн бачка насоса гидроусилителя рулевого управления,

— бачок насоса гидроусилителя рулевого управления на кронштейн (не нарушая герметичность системы).

• Закрепите трубопровод гидроусилителя рулевого управления в держателе на электровентиляторе системы охлаждения двигателя.

• Заправьте жидкостью систему охлаждения двигателя.

• Установите:

— защиту поддона картера двигателя,

— воздухозаборный патрубок,

— передний бампер.

• Подключите аккумуляторную батарею.

• Удалите воздух из системы охлаждения двигателя.

Замена радиатора печки (отопителя) Рено Логан + видео » АвтоНоватор

Радиатор печки (отопителя) является частью системы отопления и вентиляции автомобиля, он обеспечивает комфорт и уют в салоне вашей машины в холодное время года. Отопитель подключён к системе охлаждения двигателя. Для подогрева воздуха в печке используется тепло, образующееся при нагреве работающего мотора. Тепло от двигателя к радиатору печки переносится циркулирующим внутри системы охлаждения антифризом. Электрический вентилятор обдувает радиатор печки и направляет нагретый воздух через систему воздуховодов в салон машины. Если системы охлаждения и отопления работают исправно, внутри автомобиля должно быть тепло даже в сильные морозы.

Диагностика неисправности радиатора печки

Замена радиатора печки может потребоваться в двух основных случаях:

• течь радиатора. Признаками течи является появление антифриза на ковровом покрытии впереди (под ногами водителя и пассажира), а также падение уровня охлаждающей жидкости в расширительном бачке;
• неэффективная работа радиатора, вызванная его засорением. В этом случае на прогретом до рабочей температуры двигателе печка слабо греет, поток воздуха из неё становится горячим только на высоких оборотах двигателя.

При выявлении этих неисправностей не стоит расстраиваться, работы по замене радиатора печки можно выполнить своими руками в гаражных условиях.

Расположение радиатора печки в «Рено-Логане»

Печка (отопитель) в автомобиле «Рено-Логан» находится впереди, по центру салона, под приборной панелью. Радиатор расположен внутри отопителя снизу, но увидеть его можно только после снятия декоративной пластиковой обшивки.

Устройство отопителя «Рено-Логан»

На схеме приведены главные элементы отопителя автомобиля «Рено», расположение которых должен знать каждый водитель:

1. Распределительный блок.
2. Радиатор отопителя.
3. Трубопроводы отопителя.
4. Резистор вентилятора пассажирского салона.
5. Передний левый воздуховод для обогрева пространства для ног.
6. Трос управления рециркуляцией воздуха.
7. Трос управления распределением воздуха.
8. Трос управления температурой воздуха.

Замена радиатора печки

Перед началом ремонтных работ необходимо снять клемму «минус» с аккумулятора автомобиля.

Поскольку для замены радиатора потребуется слить охлаждающую жидкость (антифриз) из системы охлаждения, ремонтные работы удобнее всего будет производить на смотровой яме. Двигатель автомобиля должен быть полностью остывшим.

Какие инструменты понадобятся

Для работы нужны:

• отвёртки с плоским и крестообразным лезвиями;
• ключ Torx T-10;
• торцевые ключи на «10» и на «13»;
• чистая ёмкость объёмом 6 литров.

Снятие защиты двигателя

В автомобиле «Рено-Логан» нет специальных сливных отверстий для замены антифриза. Слив охлаждающей жидкости производится через шланг, снятый с нижнего патрубка радиатора. Для доступа к этому шлангу потребуется снять защиту внизу двигателя. Для этого:

1. Торцевой головкой «на 10» выворачиваем крепёжные болты (6 штук), обозначенные на рисунке стрелками.

   Выворачиваем крепёжные болты защиты двигателя

2. Вынимаем защиту из-под автомобиля.

   Вынимаем защиту двигателя: удобно делать это вместе с помощником

Слив охлаждающей жидкости

Для предотвращения потерь антифриза во время слива желательно использовать широкую ёмкость, например, таз, объёмом от 6 литров.

При сливе антифриза проявляйте осторожность и работайте в перчатках. В состав антифриза входит ядовитое вещество этиленгликоль, попадание которого внутрь организма вызывает серьёзное отравление, а при контакте с кожей может возникнуть сильное раздражение.

Порядок действий выглядит так:

1. Для сброса избыточного давления в системе охлаждения открываем крышку на расширительном бачке, затем закрываем её снова, чтобы уменьшить начальную интенсивность вытекания антифриза во время слива.
2. Находим нижний патрубок радиатора и подставляем под него приготовленную ёмкость.

   Находим нижний патрубок радиатора и крепёжный хомут шланга

3. Отвёрткой с плоским лезвием разъединяем замок крепления хомута на шланге.

   Разъединяем замок крепёжного хомута

4. Стягиваем шланг с патрубка и направляем его в подставленную ёмкость. Антифриз будет одновременно вытекать из шланга и патрубка радиатора.
5. Когда поток жидкости уменьшится, снова открываем крышку на расширительном бачке и дополнительно откручиваем колпачок штуцера на шланге, подходящем к трубкам отопителя под капотом, после чего ждём, пока антифриз не сольётся полностью.

   Откручиваем колпачок штуцера выпуска воздуха из системы охлаждения

6. После окончания слива накрываем ёмкость с антифризом и убираем её в безопасное место.
7. Надеваем снятый шланг на место. Для фиксации шланга берём новый червячный хомут диаметром 40 мм. Снятый заводской хомут является одноразовым и ставить его назад нельзя.

   Фиксируем шланг червячным хомутом диаметром 40 мм

Снятие радиатора

Для доступа к радиатору печки нужно предварительно снять нижнюю облицовку консоли приборов. Консоль крепится по бокам двумя пружинными защёлками. Чтобы её вынуть, действуем так:

1. Поддев облицовку с двух сторон за нижние края, выщёлкиваем их из посадочных гнёзд.


   Выщёлкиваем нижние края облицовки консоли приборов из посадочных гнёз

2. Снимаем нижнюю облицовку и получаем доступ к радиатору печки.


   Снимаем нижнюю облицовку консоли приборов

3. Достаём при помощи отвёртки с плоским лезвием пластиковую защёлку, которой закреплено ковровое покрытие с левой стороны под радиатором, затем отводим его в сторону.

   Аккуратно отводим ковровое покрытие в сторону

4. Выворачиваем торцевой головкой на «13» крепёжные болты кронштейна поперечной балки снизу (на рисунках для удобства поперечная балка показана с разобранной передней консолью приборов, но нам разбирать консоль не нужно).


   Выворачиваем болты крепления кронштейна поперечной балки

5. Вынимаем из пластикового держателя в верхней части кронштейна жгут проводов замка зажигания и отводим его в сторону (на предыдущем рисунке виден пластиковый держатель, но уже без жгута проводов).
6. Откручиваем головкой на «13» две крепёжные гайки вверху кронштейна. До этих гаек можно добраться снизу, не снимая ничего дополнительно.


   Откручиваем гайки крепления кронштейна поперечной балки

7. Вынимаем из защёлок жгут проводов, который проходит по внутренней стенке кронштейна, после чего достаём кронштейн.


   Вынимаем жгут проводов из защёлок и снимаем кронштейн

8. Ключом Torx T-20 выворачиваем винт, которым крепится пластина, фиксирующая трубки радиатора.


   Выворачиваем винт крепления прижимной пластины трубок радиатора

9. До того как вынуть трубки из радиатора, подкладываем под него снизу сухую ветошь, чтобы собрать остатки антифриза.
10. Отсоединяем трубки от патрубков радиатора и отводим их вперёд.


    Вынимаем трубки из радиатора

11. Ключом Torx T-20 выворачиваем два шурупа крепления радиатора.


    Аккуратно выворачиваем два шурупа крепления радиатора

12. Отжимаем пальцами три пластиковые защёлки и освобождаем радиатор.


    Отжимаем все пластиковые защёлки

13. Вытаскиваем радиатор из отопителя.


    Вынимаем радиатор из отопителя — цель достигнута

Установка нового радиатора и обратная сборка снятых деталей

Новый радиатор печки и детали, снятые в процессе разборки, устанавливаем в обратном порядке:

1. Перед установкой нового радиатора вытираем насухо внутренние полости отопителя.
2. Уплотнительные резиновые кольца на патрубках радиатора обязательно заменяем на новые. Обычно эти кольца идут в комплекте с приобретённым радиатором.

   Обязательно заменяем резиновые уплотнительные кольца на новые

3. Заливаем систему охлаждения антифризом до того, как будет установлен на место кронштейн поперечной балки.
4. Убеждаемся в отсутствии течи в местах соединения трубок с радиатором.
5. Заполняем систему охлаждения двигателя антифризом, заливая его в расширительный бачок через лейку и делая паузы, пока охлаждающая жидкость не начнёт струйкой вытекать из штуцера для выпуска воздуха, после чего закручиваем пробку штуцера.
6. Когда все работы по сборке будут закончены, заводим и прогреваем мотор до 40 градусов.
7. Заглушив двигатель ещё раз, выпускаем воздух из системы через штуцер и доливаем антифриз в расширительный бачок до нужного уровня.

Видео: замена моторчика печки в «Рено-Логане»

Перед наступлением холодов рекомендуется проверить эффективность работы системы отопления автомобиля и убедиться в отсутствии течи из радиатора печки, ведь с неисправной печкой зимой далеко не уедешь, а ремонтировать машину на морозе — занятие малоприятное.

Замена радиатора на Рено Логан

Выкручивайте и сразу доставайте четыре винта, которые крепят облицовку радиатора охлаждения и раму. Демонтируйте передний бампер обычно он идет в сборном виде вместе с облицовочной частью.

Выкручивайте крепежные болты, как крепится радиатор на рено логан фиксируют кронштейн бачка гидроусилителя руля. Временно отодвиньте бачок гидроусилителя руля, чтобы он не мешал дальнейшей работе. Разожмите держатель и вытягивайте шланг, соединяющий с бачком, который мы только что отсоединили. Разожмите крепеж трубки компрессора кондиционера. После этого стягивайте трубку и отводите в сторону. Найдите колодку жгута проводов и отбросьте ее от дополнительного резистора.

Найдите электродвигатель вентилятор и вытягивайте с него колодку. Стягивайте жгут с проводами из фиксатора. Сделайте аналогичное действие для держателя, который находится на корпусе вентилятора. Отожмите фиксатор, слегка приподнимите левую часть корпуса вентилятора и извлеките.

Аналогичным образом вытягивайте правую часть корпуса вентилятора. Снимайте корпус и вентилятор, убирайте узел в сторону. После послабления затяжки можно перемещать хомут к низу шланга.

Снятие, замена, установка радиатора системы охлаждения двигателя Renault Logan 2004-2015 Бензин

Отключайте шланг от патрубка, который находится на радиаторе. Откручивайте болт, который крепит между собой радиатор охлаждения и радиатор как крепится радиатор на рено логан. Выкручивайте болт, расположенный с левой стороны на крепежном кронштейне радиатора охлаждения. Снимайте фиксирующий кронштейн, расположенный с левой стороны радиатора.

Таким же способом снимайте правый фиксирующий кронштейн. Разъединяйте радиаторы охлаждения и кондиционирования.

Во-первых, нельзя исключить, что к перегреву двигателя непосредственно сам радиатор отношения не имеет, источниками неполадок могут стать помпа, расширительный бачок, шланги и места соединений, отработанный антифриз и.

Замена радиатора на Рено Логан

Диагностика позволит точно выявить проблемный участок. Во-вторых, как следует изучив состояние системы, мастер может предложить вам на выбор — ремонт или замену радиатора.

Ведь в некоторых случаях его удаётся спасти. Наш автосервис оказывает услуги по возвращению его работоспособности по невысокой цене.

Производятся сварка и запайка поврежденных участков, а также использование новых расходных материалов. Причины поломки радиатора кондиционера Рено Логан Но бывают случаи, когда радиатор можно только заменить: Трещины слишком большие; Сломаны крепления; Каналы закупорены изнутри, промывка не дает результатов и.

Все причины ведут к двум результатам — либо система охлаждения перестает быть герметичной, либо циркуляция по ней антифриза становится невозможной. Замена радиатора Рено Логан без кондиционера и с ним — есть ли различия?

Такой вопрос наши мастера нередко слышат от владельцев автомобилей, сдающих их в ремонт. Практически вся процедура в обоих случаях аналогична: Однако когда автомобиль снабжен кондиционером, самих этапов становится больше, и при как крепится радиатор на рено логан радиатора он тоже снимается.

А после всей процедуры устанавливается обратно. Если требуется заменить или отремонтировать сам кондиционер, также придется демонтировать радиатор охлаждения. Разница в процессе как крепится радиатор на рено логан заключается в следующем: Рулевое управление Особенности конструкции Возможные неисправности рулевого управления без гидроусилителя, их причины и способы устранения Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм Раздел 9.

Тормозная система Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка и регулировка педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор тормозных сил в гидроприводе задних тормозов Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Раздел Электрооборудование Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель замок зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Очиститель ветрового стекла Снятие и установка омывателя ветрового стекла Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Электрообогрев заднего стекла Снятие и установка патрона прикуривателя Комбинация приборов Иммобилизатор Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей Раздел

Замена радиатора отопителя Рено Логан — rental-yug.

Автор admin На чтение 3 мин. Просмотров 2 Опубликовано 03.02.2020

Посмотрел видео про устранение воздушных пробок. Попробовал.

Воздух в системе действительно был: Основная часть работ по замене этого устройства связана именно с разборкой облицовки. Утечки в отопительных радиаторах возникают из-за механических повреждений или из-за коррозии. Чаще всего течь возникает там, где трубки теплообменника припаяны к радиаторному бачку.

Но если радиатор подвергается ударам или очень сильной и длительной вибрации, то трещины могут возникнуть в любом месте этого устройства. Для того чтобы эти каналы забились грязью до абсолютной непроходимости, требуется много времени, а выявить эту неисправность можно только методом исключения.

Если все компоненты отопительной системы работают нормально, но печка всё равно не греет, значит, проблема в забившемся радиаторе, который пора заменить. Снимаем клипсу чтобы отвести в сторону ковер.

Клипсу можно подковырнуть плоской отверткой. Мы получили доступ к болтам крепления планки которая поддерживает стойку, а на этой стойке уже закреплена торпеда. Планку нужно снять чтобы получить доступ к радиатору.

Откручиваем два болта которые отмечены на фото ниже. Сдавливаем по бокам и продавливаем внутрь клипсу отмеченную ниже. Старый радиатор выдернул, оказалось что проход к фильтру действительно перекрывается радиатор отопителя на рено логан кондиционера.

Продул насколько дотянулся компрессором в обе стороны, поставил новый радиатор, предварительно обклеив паз в нем прилагающейся полоской паралона. Думаю хуже не будет, главное чтоб защелки встали на место, да и все равно радиатор саморезами крепится.

Старый радиатор.

Замена радиатора отопителя на Рено Логан

Внешне ничего так, что внутри не знаю Прежде чем снимать струбцины, зажимающие трубки ОЖ, я долил раствора в расширительный бачок, чтобы пробок лишних не. Ну и затем завел двигатель, убедился, что с печки не течет, прогрел до 4 палок, периодически спуская воздух со штуцера.

Вынимаем защиту двигателя: При сливе антифриза проявляйте осторожность и работайте в перчатках. В состав антифриза входит ядовитое вещество этиленгликоль, попадание которого внутрь организма вызывает серьёзное отравление, а при контакте с кожей может возникнуть сильное раздражение. Порядок действий выглядит так: Для сброса избыточного давления в системе охлаждения открываем крышку на расширительном бачке, затем закрываем её снова, чтобы уменьшить радиатор отопителя на рено логан интенсивность вытекания антифриза во время слива.

Находим нижний патрубок радиатора и подставляем под него приготовленную ёмкость.

Находим нижний патрубок радиатора и крепёжный хомут шланга Отвёрткой с плоским лезвием разъединяем замок крепления хомута на шланге. Разъединяем замок крепёжного хомута Стягиваем шланг с патрубка и направляем его в подставленную ёмкость.

Замена радиатора охлаждения Логана. Снятие радиатора

Доброго времени суток товарищи.
Продолжаю писать отчет о проведенных манипуляциях за минувшие выходные.
Все логановоды знают, что воздухозаборник снизу — это своеобразная магистраль для камней, грязи и насекомых, ведущая прямо к радиатору кондиционера. Соответственно и сам радиатор немного меньше чем не очень рад такому наплыву неожиданных гостей.
В результате хозяин с удивлением обнаруживает дохлый радиатор в результате попадания особо коварного камня или чего-то еще.
Я тоже не стал исключением. В прошлом году при заправке кондера заметил масляную кашицу на нижней трубке радиатора. Что явно указывало на нарушение герметичности. В этом я решил полностью просмотреть всю эту систему.
Сам процесс включает в себя немного: это слив фреона (в моем случае он оставил систему сам по себе :)), снятие бампера, снятие пластикового щитка радиатора, замена самого радиатора кондиционера.
После снятия бампера появилась удручающая картина.

Масляный возврат кондиционера

Рельефные соты радиатора

Соты с выемками вверху

Откручиваем патрубки головкой на 10. И этой же головкой откручиваем кронштейны крепления радиатора. В верхнем левом и правом углах. Так что мы можем безопасно удалить жертву.
Разобрав старый кондиционер, я обнаружил, что радиатор системы охлаждения забит грязью. Было решено промыть его вместе с двигателем.К счастью, в магазине был очиститель двигателя Fillinn. Прогреваю двигатель до рабочей температуры, распыляю пену на двигатель и радиатор и жду 10-15 минут. Затем смываю струей воды. Завожу двигатель, пока он полностью не высохнет. После этой операции радиатор выглядит лучше. Как и сам двигатель.
Пока двигатель просыхал, установил сетку в бампер. Фото операции я не делал.
Промасленная труба, а также все подобные участки очищаются очистителем карбюратора.Это очень эффективная штука.
Заменяю старые уплотнители на новые на трубках кондиционера.

Уплотнения кондиционера

И я поставил новый радиатор от Лузара. По отзывам вроде неплохо.

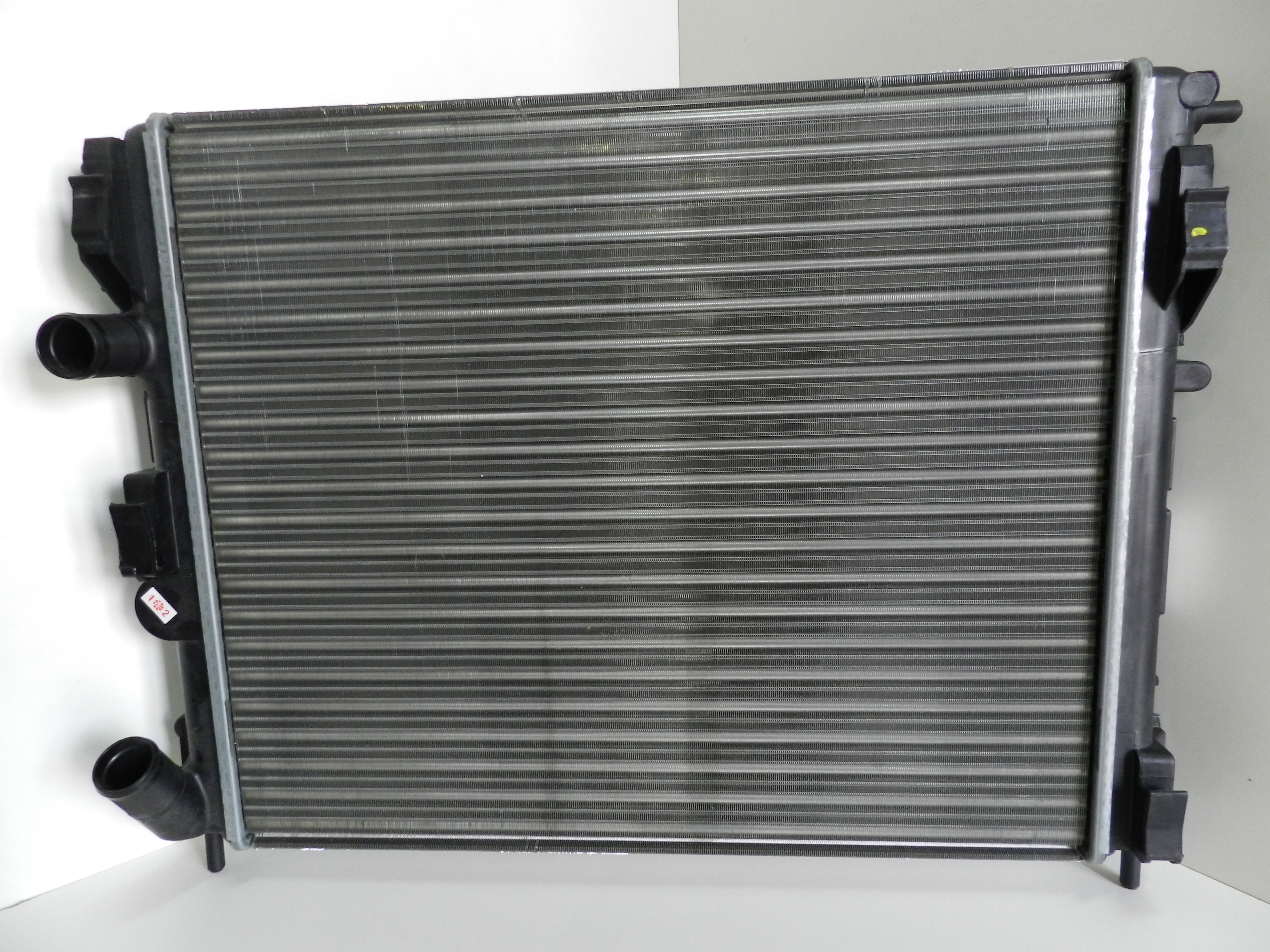

Новый радиатор

При откручивании транспортных заглушек раздался свист. Оказалось, что радиатор идет с завода под давлением, так что в герметичности сомневаться не приходилось сразу.
После установки снова проверяем всю систему на предмет недостатков и недосоединений и собираем все в обратном порядке.
Ведь осталось только залить 475 +/- 5 гр. фреон и 30 гр. масла в соответствии с рекомендациями производителя.
Теперь лицо Логана выглядит так

4. Отсоедините колодки жгута проводов от вспомогательного резистора …

5. … и двигатель вентилятора.

б. Вытащите ремень из держателя.

7. Снимите жгут проводов с кронштейна на кожухе вентилятора.

8. Нажмите на защелку и поднимите левую сторону кожуха вентилятора из держателя.

9. Таким же образом снимите с держателя правый кожух вентилятора …

10. … и снимите кожух в сборе с вентилятором.

11. Снимите три крепежных болта …

12. … снимите крышку …

13. … и кожух вентилятора.

14. Установите детали в порядке, обратном снятию.

системы охлаждения

Вам понадобятся: ключи «7», TORX T30, торцевая головка «10», плоскогубцы.

1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», стр. 61).

2. Снимите передний бампер (см. «Снятие и установка переднего бампера», стр. 195).

3. Отверните два болта крепления кронштейна бачка гидроусилителя рулевого управления …

4. … и осторожно переместите бак в сборе с кронштейном в сторону.

5. Снимите блок вентилятора радиатора с кожухом (см. «Снятие и установка блока вентилятора радиатора системы охлаждения двигателя», стр. 95).

б. Ослабьте хомут наливного шланга радиатора, сдавив его загнутые ушки плоскогубцами, сдвиньте хомут по шлангу …

7. … и снимите шланг со шланга радиатора.

См. Также:

Во многом именно системы отопления и вентиляции салона создают комфортные условия в автомобиле: они не только обеспечивают оптимальную температуру и циркуляцию воздуха, но и удаляют влагу и мороз.Поэтому поломка печки плачевно сказывается на состоянии автомобиля, в частности, его салоне: сиденья могут промокнуть, обивка набухнет и т. Д.

Рено Логан устройство печки автомобиля

Отопитель расположен под панелью приборов в центральной части. Основными компонентами отопителя являются вентилятор, распределительные щитки и радиатор.

Основные узлы отопителя Рено Логан: 5 — распределительный блок; 6 — радиатор отопителя; 7 — трубопроводы подогревателя; 8 — резистор вентилятора; 9 — передний левый воздуховод обогрева пространства для ног; 10 — трос управления рециркуляцией воздуха; 11 — трос управления воздухораспределением; 12 — кабель регулятора температуры воздуха

Радиатор отопителя

Центральным узлом системы отопления является теплообменник для каменки (печки) или радиатор. Основная функция радиатора — нагрев воздуха, поступающего в салон.

Радиатор отопителя отвечает за нагрев воздуха, поступающего в салон.

Вентилятор отопителя

Воздух активно подается в отопитель при прохождении через специальные отверстия в облицовке переборки. Когда требуется более интенсивная подача воздуха, включается вентилятор. Чем быстрее он вращается, тем больше воздуха поступает в системы обогрева.

Вентилятор подает больше воздуха в нагреватель

В физике под резистором понимается пассивный элемент электрической цепи, который может выполнять разные функции: преобразовывать силу тока в напряжение и наоборот, ограничивать ток, поглощать электрическую энергию и т. Д.

В составе печки резистор отвечает за работу вентилятора, а именно: регулирует скорость вращения его лопастей. Резистор прикреплен к двигателю и распределяет ток, обычно обеспечивая четыре скорости вращения вентилятора.

Резистор позволяет регулировать скорость вращения вентилятора отопителя

Почему не работает резистор?

Причина поломки резистора — выгорание. Дело в том, что он постоянно находится под напряжением и пропускает ток.Однако опытные мастера утверждают, что выход из строя резистора может быть связан с неисправностями или загрязнением вентилятора в целом.

Когда резистор выходит из строя, весь электрический ток течет непосредственно к вентилятору, и вентилятор работает только на четвертой максимальной скорости. Поэтому диагностировать данную поломку автомобилисту не составит труда.

Как работает печка Рено Логан

Воздух поступает в салон автомобиля как естественным образом, так и с помощью вентилятора.Поступающий снаружи воздух может проходить через радиатор, нагреваясь, или проходить мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.

Радиатор нагревает воздух, поступающий в салон. Это связано с циркуляцией, как ни странно, теплоносителя. Он отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным трубам течет к радиатору. Максимальная температура нагрева может достигать 100 градусов — система закрытая и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух поступает в салон через форточки — специальные отверстия, расположенные в центре и по бокам панели приборов. Расход воздуха регулируется блоком управления отопителем.

Возможные причины поломки печки Рено Логан

Владельцы автомобилей Рено Логан часто сталкиваются со следующими проблемами: печка не греет или из дефляторов идет холодный воздух, хотя патрубки (те, по которым охлаждающая жидкость, нагретая от двигателя, идет к радиатору отопителя) горячие.Объяснений этому явлению может быть несколько:

• в трубе скопилась воздушная пробка;
• Засорены фильтры салона или крышка радиатора
Предохранители
• пришли в негодность;
• некачественный / использованный антифриз или недостаточный уровень охлаждающей жидкости;
• пришел в негодность расширительный бачок антифриза (обычно после 100 тыс. Км пробега), либо его крышка плохо закреплена.

Ремонт печки Рено Логан своими руками

В случае неисправности сразу идти в сервис не нужно.Многие поломки не так серьезны, как кажутся, и вы можете справиться с ними самостоятельно. И еще стоит отметить, что печку Рено Логан заменяют не полностью — достаточно заменить вышедшую из строя деталь.

Устранение мелких неисправностей

При появлении «тревожных симптомов» необходимо последовательно проверять состояние антифриза и компонентов автомобиля, описанных выше. Если в системе обнаружены воздушные пробки, их необходимо удалить. Засоренные фильтры и крышки следует очистить или заменить.Израсходованный антифриз необходимо слить и залить новым. Расширительный бачок тоже можно поменять; В этом случае крышку лучше оставить «родной» — она ​​лучше будет держать давление.

Если проделанные манипуляции не дают эффекта, значит проблема в одном из блоков отопителя.

Замена вентилятора отопителя

Признаком того, что вентилятор является источником неисправности (изношены щетки или вышел из строя электродвигатель), является слабый поток воздуха от дефлекторов или его полное отсутствие. В этом случае вентилятор необходимо заменить.

Замена вентилятора печки Рено Логан производится в следующем порядке:

Поменять резистор

Верный показатель того, что именно резистор вышел из строя — это работа вентилятора печки только на четвертой скорости.

Резистор расположен на задней стороне корпуса вентилятора. Искать его нужно в районе педального узла (с правой стороны). Этот элемент представляет собой белую пластиковую прямоугольную «розетку», к которой крепится колодка с проводами.Замена резистора печки Рено Логан производится в следующем порядке:

Установка нового радиатора

Замена радиатора печки на Рено Логан требуется, если через него начинает течь охлаждающая жидкость. Замена радиатора — самый сложный и трудоемкий процесс при ремонте автомобильной печки своими руками.

Последовательность действий при замене радиатора:

1. Полностью слейте антифриз.
2. Снимите комбинацию приборов и облицовку консоли.
3. Снимите коврик с кронштейна поперечной балки и отогните коврик.




   Для начала нужно удалить ковер

4. Открутите крепление кронштейна (два болта внизу и две гайки вверху).

   Открутить кронштейн крепления

5. Освободите кронштейн от проводов и снимите его с балки.




   Снять кронштейн печки Рено Логан

6. Выкрутите винт прижимной пластины (потребуется ключ Torx T-20) и снимите трубы радиатора.




   Открутите винт и выньте трубки радиатора

7. Откручиваем саморезы, на которых крепится радиатор, отжимаем защелки и снимаем радиатор.

   Завершающий этап — снятие крепления радиатора печки Рено Логан

8. Заменить радиатор и выполнить все действия в обратном порядке, не забыв предварительно надеть резиновые уплотнители на концах труб.

Замена лампы подсветки печки

Основная проблема с неисправной лампочкой в ​​том, что она может сигнализировать о неработающей плите, хотя ТЭН будет нормально работать.

Для замены лампочки необходимо:

1. Снимаем крышку магнитолы и кнопки, регулирующие работу печки.
2. Отвинтите крепеж модуля и нажмите на его нижнюю часть, а верхнюю часть потяните на себя.
3. Найдите защелки по бокам и выдавите их.
4. Откиньте панель и найдите перегоревшую лампочку.
5. Заменить лампочку и произвести все манипуляции в обратном порядке.

Предотвращение поломки печи

Конечно, гораздо проще предотвратить возникновение неисправностей, чем их устранять.Чтобы плита работала без перебоев необходимо:

• регулярно менять салонный фильтр;
• используйте только качественный антифриз (официальные дилеры рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы не повредить радиатор и патрубки;
• желательно перед началом сезона промыть всю систему водой или специальной жидкостью.

Вышеперечисленными несложными, на первый взгляд, методами можно самостоятельно отремонтировать печку Рено Логан. Однако взяться за это дело стоит, если вы полностью уверены в своих силах и навыках. Иначе можно не только не отремонтировать печку, но и вывести в негодность всю систему отопления и вентиляции автомобиля.

Симптомы: следы охлаждающей жидкости под радиатором, утечка охлаждающей жидкости из радиатора.

Возможная причина: Поврежденный радиатор.

Инструменты: набор головок, набор гаечных ключей, отвертки, плоскогубцы, компрессор.

Примечание: не забудьте осмотреть бачки радиатора на предмет трещин и, если таковые имеются, радиатор необходимо заменить.Проверьте радиатор на герметичность, как указано ниже.

1. Удалить рабочую жидкость из системы охлаждения двигателя.

2. Выкрутите по три левых и правых винта, каждый из которых крепит передний бампер и нижнюю часть брызговика двигателя.

3. Снимите две нижние части брызговиков двигателя (см. Снятие и установка брызговиков и защитного элемента картера двигателя).

4. С помощью отвертки подденьте по одной из скоб переднего бампера слева и справа.

5. Выверните три винта крепления бампера к подрамнику.

6. Открутите два крепежных бампера к передним крыльям и к кузову автомобиля в нишах передних колес с левой и с правой стороны.

7. Выверните крепежные винты в нижней части автомобиля.

8. Выкрутите и снимите четыре винта крепления решетки радиатора к ее каркасу.

9. Снимите передний бампер в сборе с решеткой радиатора.

10. Снимите и снимите два болта крепления кронштейна бачка гидроусилителя рулевого управления.

11. Отодвинуть бачок гидроусилителя вместе с кронштейном в сторону.

12. Отсоедините держатель шланга, а затем снимите шланг бачка гидроусилителя рулевого управления с держателя.

13. Отсоедините держатель трубки компрессора кондиционера и снимите с него трубку.

14. Отсоедините колодку жгута проводов от вспомогательного резистора.

15. Снимите разъем жгута проводов с клеммы электродвигателя вентилятора.

16. Снимите жгут проводов с держателя.

17. Снимите жгут проводов с держателя, расположенного на кожухе вентилятора.

18. Выдавите фиксирующий элемент, затем слегка приподнимите левую сторону кожуха вентилятора, чтобы вынуть его из держателя.

19. Таким же способом извлеките правую сторону кожуха вентилятора из держателя.

20. Снимите кожух с электровентилятором с автомобиля.

21. Ослабьте крепежный хомут шланга отвода паров радиатора, отжав его выступы плоскогубцами. Сдвиньте хомут вниз по шлангу.

22. Отсоедините шланг отвода пара от патрубка, расположенного на радиаторе.

23. Выкрутите левый болт крепления радиатора кондиционера к радиатору системы охлаждения двигателя.

24. Выкрутите правый болт крепления радиатора кондиционера и радиатора охлаждения двигателя.

25. Выкрутите болт крепления левого кронштейна радиатора системы охлаждения двигателя.

26. Снимите левый монтажный кронштейн радиатора системы охлаждения.

27. Таким же образом снимите правый монтажный кронштейн.

28. Отсоедините радиатор охлаждения двигателя от радиатора кондиционера, подняв радиатор системы кондиционирования и вынув его проушины из держателей, расположенных на радиаторе охлаждения двигателя.

Примечание: На радиаторе системы охлаждения двигателя есть два держателя. Они расположены справа и слева от радиатора.

29. Вынуть радиатор системы охлаждения двигателя из моторного отсека автомобиля.

Примечание: На установочных штифтах каждого бачка радиатора есть нижние опорные площадки. Снимите их и замените, если есть признаки чрезмерного обжатия, разрывов и трещин.

30. Осмотрите верхние подушки кронштейнов крепления радиатора.Деформированные подушки, потерявшие эластичность и эластичность, подлежат замене.

31. Промойте радиатор снаружи струей воды, а затем высушите. Осмотрите пластиковые бачки радиатора на предмет трещин и, если обнаружите, замените радиатор.

32. Проверить радиатор на герметичность, для чего перекрыть одну из труб заглушкой или заглушкой, а в другую подать сжатый воздух под давлением 0,1 МПа. Погрузите радиатор в емкость с водой не менее чем на тридцать секунд. Выходящие пузырьки газа укажут на потерю герметичности радиатором.Если радиатор стойки не помещается в емкость, проверьте его со всех сторон по очереди.

33. Установите все демонтированные детали в порядке, обратном снятию.

Примечание: Нанесите тонкий слой силиконового герметика на трубы радиатора системы охлаждения двигателя, чтобы предотвратить утечку охлаждающей жидкости через соединения шлангов с трубами.

34. Залейте рабочую жидкость в систему охлаждения двигателя, затем снимите с нее воздушные пробки.

Снимаем радиатор для проверки на герметичность (при подозрении на утечку) или заменяем при повреждении, а также для доступа к конденсатору системы кондиционирования.Впускной и выпускной шланги радиатора крепятся к его патрубкам одноразовыми хомутами, поэтому при последующей установке радиатора хомуты необходимо заменить на новые — червячные (диаметром 40 мм). Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости» с. 46). Снимите вентилятор радиатора (см. «Снятие вентилятора радиатора», стр. 101).

Ослабление хомута (см. «Замена охлаждающей жидкости», стр. 46), фиксирующего наливной шланг радиатора …

Снимите шланг со шланга радиатора.

На машине без кондиционера голову выключить «на 10» …

Две гайки кронштейнов верхнего крепления радиатора к верхней поперечине рамы радиатора.

На автомобиле с кондиционером снимите передний бампер (см. «Снятие переднего бампера», стр. 196) и откройте

закрепляем двумя гайками кронштейнов верхнего крепления радиатора (см. Выше).

Ключом на «7» откручиваем саморез крепления конденсатора к левому бачку радиатора.

Аналогично откручиваем саморез конденсатора на правый бачок радиатора.

В нижней части пластиковых бачков радиатора выполнены пазы, в которые входят кронштейны конденсатора кондиционера. Наклоняя верхнюю часть радиатора в сторону двигателя, вынимаем шпильки кронштейнов его верхнего крепления из отверстий верхней поперечины рамы радиатора …

Перемещение конденсатора вверх …

Снимаем кронштейны 2 конденсатора кондиционера с пазов радиатора 1…

И вынимаем радиатор из моторного отсека вместе с нижними резиновыми накладками его крепления.

Снимите верхние монтажные кронштейны с пальцев радиатора

и резиновые прокладки нижнего крепления.

При необходимости снимите резиновые прокладки с верхних монтажных кронштейнов. Заменяем потрескавшиеся подушки, потерявшие эластичность. Проверяем герметичность радиатора на водяной бане. Заглушив патрубки радиатора с участками шлангов с деревянными заглушками, подаем в него сжатый воздух через одну из заглушек под давлением около 0.) и опустите радиатор в ванну с водой не менее чем на 30 с. При этом не должно наблюдаться травления (пузырей) воздуха. Замените негерметичный радиатор на новый.

Устанавливаем радиатор в обратной последовательности. Если вместе с ним снимались резиновые подушки нижнего крепления радиатора, то при установке радиатора сначала вставьте подушки в отверстия подрамника.

Залейте охлаждающую жидкость в систему охлаждения и доведите уровень жидкости в бачке до нормального (см. «Замена охлаждающей жидкости», с.46).

Renault Logan Сливной пробковый антифриз. Рекомендации по замене антифриза в Рено Логан. Что такое охлаждающая жидкость и каково ее назначение

По инструкции производителя Рено, в Логане необходимо менять антифриз после 90 000 километров пробега, либо после шести лет эксплуатации (смотря что будет раньше). Владельцы этой марки рекомендуют не жалеть сил и денег, и протолкнуть эту процедуру через 60-70 тысяч километров.К тому же при желании можно не тратиться на автосервис, а заливать новую жидкость самостоятельно, так как на Рено Логан заменить антифриз несложно.

Опытные «Логановоды» утверждают, что для замены не нужна даже смотровая яма. Однако его наличие, несомненно, сделает процедуру более удобной, так как необходимо снять защиту картера, открутив шесть болтов. Все же лучше делать стоя в яме, а не лежать под капотом машины.

Какие инструменты и расходные материалы необходимы для замены жидкости в системе охлаждения?

1. Около шести литров смеси воды и антифриза ELF GLACEOL RX Type D Renault 7711428132. Пропорция один к одному.
2. Ключ на десять для снятия защиты картера.
3. Хомуты для шлангов.
4. Отвертка и Пассат.
5. Емкость для слива старого антифриза (лучше широкая, отлично подходит для разрезанной канистры).
6. Воронка.
7. Перчатки и тряпки.

Следует помнить, что при работе в системе охлаждения необходимо, чтобы двигатель был еще и холодным. Кроме того, перед процедурой нужно открыть капот и повернуть крышку расширительного бачка (на цифре обозначена цифра 2). Распространение шипения. Таким образом можно снять избыточное давление. Главное не открывать резко крышку при прогретом двигателе. В противном случае один-два литра жидкости вырвутся из емкости и обожгут руки (эффект гейзера).Открывать крышку нужно в перчатках, тосол ядовит.

Как слить антифриз на Логане

Очень хитрая система охлаждения на Логане (можете убедиться, посмотрите видео). А чтобы слить старую жидкость, нужно приложить определенные усилия.

Слив отработанного продукта происходит после снятия форсунок в системе охлаждения. В частности, необходимо отсоединить нижний шланг от радиатора. Для этого необходимо ключом на «десятку» открутить защиту картера.Под радиатором находится ненужная вырезанная канистра для слива. Жидкость будет течь долго, и рекомендуется переложить доску через яму, чтобы поставить на нее тару.

Пока капает радиатор, нужно снять форсунку. Это можно сделать только после отсоединения зажима. Для этого нужно вставить отвертку в его замок и повернуть. Замок откроется. Хомуты оригинальные от Рено одноразовые, их смело можно выкинуть и поставить на место новые.Шланг насадки нужно снимать осторожно, его конец помещают в емкость. Выхлопная жидкость выливается из форсунки.

Затем снимается крышка расширительного бачка, снимается заглушка с штуцера, который находится на большом патрубке возле блока термостата. После манипуляций он сильнее.

Но особенность системы Рено такова, что таким образом систему охлаждения не выпустят до конца. Что-то обязательно останется в радиаторе отопителя салона и полностью переделается после следующих манипуляций:

1. фиксаторы сняты;
2. обе трубы от блока термостата затянуты;
Шланги
3. поворачиваются в сторону емкости.

Затем через горловину расширительного бачка нужно подать сжатый воздух. Делать это нужно аккуратно, иначе можно сломать радиатор салона.

После полного опорожнения системы следует все крутить и собирать. Берутся новые хомуты, и трубки ставятся на место.

Сколько нужно антифриза

В списке инструментов и расходных материалов жидкость типа ELF Glaceol RX была названа в первой части статьи. Иногда автомобилисты говорят о каком-то Total Glacelfautosupra.Дело в том, что этот продукт действительно рекомендован Renault до 2009 года. В продаже его нет, и нам остается только антифриз ELF.

Жидкости для систем охлаждения автомобилей делятся на два типа: уже приготовленные и концентраты. Рекомендуемый производителем продукт представляет собой концентрат, его разбавляют дистиллированной водой (один к одному). Необходимый объем для Логана с моторами 1,4 и 1,6 — 5,5 л.

Следовательно, нужно покупать три банки на один литр.В канистре остается примерно половина литра концентрата. Это очень удобно, так как при доливке воды до полного объема получится один литр готового антифриза. Он понадобится, когда нужно будет долить жидкость в емкость.

Как залить антифриз и удалить воздух

Замена антифриза на Рено Логан дошла до финальной стадии. Последний этап — это разрушение пробок в системе. Для этого необходимо снять заглушку штуцера для отвода воздушных масс.Затем в горловину расширительного бачка вставляется воронка (можно взять конусообразную часть пластиковой бутылки). Залил антифриз. Процедура не терпит спешки, необходимо периодически снимать воздушные трубки со шлангов, проводить форсунки. Где-то через 5,5 л штуцера течет струя жидкости.

Теперь нужно все делать быстро. Воронку нужно сразу вынуть из горлышка, а отверстие перекрыть ладонью, что остановит протекание.Другой рукой следует затянуть заглушку на штуцере. Затем рука убирается, в бак заливается нужный объем антифриза. Обратите внимание на отметки минимума и максимума — уровень должен находиться между отметками.

Далее следует выпустить воздух. Для этого убедитесь, что все хомуты установлены как надо, и включите двигатель. Автомобиль должен пару минут прогреть машину, чтобы температура жидкости не была выше 40 градусов, иначе можно сильно обжечься.Далее следует следовать инструкциям.

1. Осторожно и осторожно поверните крышку расширительного бачка. Об этом уже сказано в начале статьи, но повторюсь: система работает под давлением, при горячем двигателе может быть эффект гейзера, а горячий антифриз может вылиться. Вам придется работать в перчатках и крышку медленно откручивать.
2. Подождите, пока выйдет воздух. После этого проделать ту же процедуру, что и после засорения новой жидкости: накрыть ладонь шеи, закручивать другой рукой трубку штуцера.
3. При вынимании ладони воздух выйдет, а потом тосол сдвинется. Как только прилипнет первая струйка, необходимо снова прикрыть горлышко и затянуть трубку.

Это еще не все. Особенности системы охлаждения в Логане первой версии заключаются в том, что даже после укрытийных манипуляций в радиаторе печки останется воздух. Что делать? Еще несколько раз создайте давление в системе и вытяните воздушные пробки. И рекомендуется хорошо прогреть двигатель, минут 10-15.Вход бака открыт не полностью: повернув вентиль штуцера, открываем горловину бака и снова закрываем. После начала движения на автомобиле рекомендуется несколько раз провести операцию по удалению узлов самолетов. Так как воздух там останется в любом случае, и может подскочить температура, что не очень хорошо для двигателя двигателя.

Владельцам Логана второй серии повезло. В этой модели конструкторы улучшили систему охлаждения. По словам «Логановодов», нельзя позаботиться о бережном удалении воздушных масс.Будет нормально, если просто дать двигатель двигателю на некоторое время, не допуская перегрева.

Производитель рекомендует менять охлаждающую жидкость каждые 90 тыс. Км или через 6 лет эксплуатации. Лучше заменить антифриз раньше, когда он приобретет грязно-коричневый оттенок и будет издавать резкий противный запах: примерно при пробеге 60 тыс. Км. Для проведения операции вам потребуется подготовить инструменты и расходные материалы:

• Стандартный набор рожковых или упорных ключей.
• Passatia.
• Отвертка.
• Широкая емкость с низкими стенками до 6 л для тестирования слива.
• Воронка, можно использовать пластиковую бутылку, нарезанную ломтиками.
• Материнские перчатки.
• Тряпка.

Заменять тосол удобнее при наличии смотровых канав. В противном случае защиту поддона картера придется откручивать и снимать, лежа под автомобилем, при этом двигатель не должен греться.Перед началом работ необходимо устранить избыточное давление в системе охлаждения, открутив крышку с горловины расширительного бачка. Он вырвется из воздуха с характерным звуком, после чего крышка должна закрутиться назад.

В автомобиле Renault не предусмотрены специальные штуцеры или заглушки, а слив осуществляется путем снятия форсунок системы охлаждения, в первую очередь — нижнего шланга с радиатора. Для начала нужно открутить и снять защиту поддона картера и подставить приготовленную емкость под радиатор.Если работа ведется из смотровой ямы, то подставка для контейнера может служить подставкой для доски, вставленной в канаву.

Определение старой жидкости

Чтобы снять насадку, нужно открыть плотный зажим. Совет: Если шланги — это «родные» хомуты Renault, то их лучше поменять на новые, потому что они предназначены для одноразового использования. Далее шланг аккуратно снимается с штуцера и направляется в емкость, отработанный антифриз будет течь одновременно из радиатора и форсунки.Теперь можно открутить и снять крышку расширительного бачка и трубку с небольшим вертикальным штуцером, расположенным на толстом сопле, подходящем к корпусу термостата. В этом случае охлаждающая жидкость будет работать более интенсивно.

В силу конструкции рено старый антифриз не сможет сразу сливаться, деталь останется в радиаторе отопителя салона. Чтобы полностью слить жидкость, необходимо открыть хомуты, вытащить еще две трубы из корпуса термостата и отправить вниз в емкость.После этого остатки охлаждающей жидкости удаляются из системы подачи сжатого воздуха в горловине расширительного бачка и штуцеров корпуса термостата. Эту операцию нужно производить аккуратно, давление воздуха не должно быть высоким, иначе могут быть разрушены ячейки радиатора печки кабины. Советуем посмотреть видео:

Когда система полностью опустошена, можно производить обратную сборку. Все трубки системы устанавливают на свои места, натягивая их новыми хомутами.Теперь можно заливать новый антифриз. Ранее Завод-производитель Renault использовал в качестве охлаждающей жидкости продукт Glacelfautosupra торговой марки Total, желтого или желто-красного цвета. С 2009 года используется GlaceOLRXTYPED, выпускаемый под торговой маркой ELF. Последний имеет желтый цвет, концентрат перед заливкой разводят дистиллированной водой в соотношении 1: 1 вне зависимости от объема. Оба продукта, приобретенные у официального торгового представителя, настоятельно рекомендуются для использования в автомобиле Логан с мотором 1,4 л или 1,6 л, заправочный объем 5.5 литров. Внешний вид Пакеты с жидкостями разного объема можно посмотреть на видео:

Инструкция к системе розлива

С помощью воронки новый антифриз заливается в систему Логан через горловину расширительного бачка — пробку спускового крючка необходимо открутить. Заливать нужно медленно, делая паузы, во время которых руками всеми форсунками убирать пробки. Процесс продолжается до тех пор, пока из фитинга не потечет струя. На этом этапе нужно быстро снять воронку с горловины и заблокировать последнюю правую руку, остановив утечку жидкости.Левой рукой закрутите пробку штуцера и добавьте необходимое количество в расширительный бачок. Уровень должен быть между отметками минимума и максимума.

Следующим этапом является выпуск воздуха из системы охлаждения:

1. Убедившись, что хомуты затянуты и заглушены, запустите двигатель. Прогреть его несколько минут на холостом ходу до температуры не выше 400 и заглушить мотор.
2. Перед перемещением воздуха после замены жидкости необходимо устранить избыточное давление в системе, открутив пробку расширительного бачка.Внимание! Система работает под давлением: всегда действуйте осторожно, особенно с горячим двигателем. Если быстро открутить крышку, горячий воздух выплеснет наружу и обожжет руки.
3. Акция с правой стороны Расширительный бачок, слева откручиваем заглушку штуцера, снимаем руку с горловины бачка. Как только воздух выйдет и жидкость потечет из штуцера, закройте отверстие для пробки и поверните пробку спускового крючка на место. Расколите и надежно защелкните крышку бака.
4. Так как радиатор печки Логан несколько выше остальной системы охлаждения, то воздух в нем все равно останется.Чтобы избавиться от него, новый должен быть загружен под давлением, что создаст водяной насос (помпу). Необходимо запустить двигатель и прогреть 5-10 минут на повышенной циркуляции (до 2000 об / мин), следить за датчиком температуры во избежание перегрева силового агрегата.
5. Повторить спуск воздуха из штуцера, только теперь не прикрывать рукой горлышко баллона, а крутить и откручивать его крышку во избежание ожогов. Процедуру придется повторить 2-3 раза, только после этого можно будет кататься.

После замены системы воздуха может оставаться еще долго. Это может свидетельствовать о скачках температуры или недостаточном обогреве в салоне авто. Поэтому во время езды воздух можно периодически удалять, как описано на видео.

В статье Замена антифриза Рено Логан будет описан процесс замены и промывки системы охлаждения автомобиля Рено Логан.

Какой инструмент нам понадобится и какие детали придется довести до работы своими руками. Вы узнаете, какой антифриз заливать в Логан.Приступая к работе Не забудьте обеспечить себя всеми дополнительными материалами, такими как емкость для старого хладагента и т. Д.

В конце статьи мы узнаем, зачем менять антифриз и какой из проделанной работы проделанной работы мы ждем. Также советую прочитать очень познавательный материал!

1. Подготовка к работе по замене охлаждающей жидкости (охлаждающей жидкости, антифриза)
2. Замена охлаждающей жидкости Renault Logan (видео)
3.Окончание работ и выводы по замене антифриза в Рено Логан

Заменять антифризы на рено необходимо своевременно при первых признаках потери их свойств (изменение цвета, появление ржавчины), либо менять после 6 лет эксплуатации или пробега 90 тыс. Км в зависимости от того, что наступит раньше. .
Количество жидкости, которая нам понадобится, составит примерно 5-6 литров, плюс еще 1 литр уйдет в бак.

Что нельзя делать при замене антифриза на Рено

Бак нельзя открыть, если двигатель работает или он не успел остыть. Антифриз в системе под высоким давлением и он горячий. Вы можете получить серьезные ожоги.
Нельзя запускать двигатель, если отвинчена арматура или крышка бака.
Если вы наблюдаете скачок температуры 2-4-2 на шкале температур, это означает, что в системе образовалась воздушная пробка.

Снято: Тосолеры.RU.

Взломать необходимые инструменты

Стандартный набор ключей рожкового или упорного;
Passatia; Отвертка
;
Вместимость широкая с низкими бортиками до 6 л для слива, слива; Воронка
, можно использовать нарезанную бутылку без жести;
Перчатки матери;
Тряпка.

Также необходимо купить новый хомут червячный диаметром 40 мм. (Потому что оригинальный зажим — одноразовый)

Теперь давайте обсудим, какой хладагент использовать.
Сегодня рынок автомобильных запчастей и жидкостей полон различных типов антифризов.Из-за этого затрудняется выбор желаемого типа хладагента. Теперь рассмотрим несколько типов охлаждающих жидкостей и дадим несколько рекомендаций по их замене на Рено Логан.

Карбоксилат — антифриз для автомобилей этого типа обладает всеми качествами при использовании при различных температурах. Также этот вид демонстрирует отличную качественную основу, обладающую надежными свойствами системы охлаждения автомобиля. Благодаря использованию этого типа хладагента можно не беспокоиться о техническом состоянии системы охлаждения двигателя Рено Логан и ее элементов.Многие автопроизводители рекомендуют и даже заливают карбоксилатный хладагент в свои автомобили.
Hybrid — этот тип широко использовался в девяностые годы и до сих пор пользуется большой популярностью среди автолюбителей. Эта жидкость также демонстрирует хорошие показатели, такие как: надежность, долговечность и защита системы охлаждения.
Традиционный — данный вид автохладагента морально устаревший, но хорошо показал себя в процессе эксплуатации. Но и традиционный антифриз был заменен другими видами жидкостей.
Lobrid — это одна из новейших разработок.Он занимает почетное место среди всех доступных хладагентов, а также включает всевозможные присадки и присадки, способствующие защите алюминиевых блоков и головок цилиндров.
Мы рекомендуем использовать этот тип хладагента в автомобильной системе Renault Logan.
Многие автолюбители обращают внимание на цвет хладагента и считают, что их совпадение целиком и полностью соответствует структуре. Однако это не совсем так. Цвета хладагента — это всего лишь цветовой индикатор утечки системы охлаждения.Так что если вы залили антифриз желтым, это не значит, что он не совпадает с красным или зеленым. Конечно, нам нужно сочетать цвета, но не обязательно. Какие еще бывают цвета, лучше узнавайте у производителя.

Взято: portalmashin.ru.

2. Замена охлаждающей жидкости Рено Логан (видео)

ПРИМЕЧАНИЕ
В систему охлаждения залейте антифриз GLACEOL RX (Тип D).
Вам понадобятся: охлаждающая жидкость, чистая тряпка, емкость для слива охлаждающей жидкости емкостью не менее 10 литров, проход.

Предупреждения
Заменяйте охлаждающую жидкость только на холодном двигателе.
Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.
При запуске двигателя заглушка расширительного бачка должна быть закрыта. Следите за тем, чтобы бачок плотно закупоривался Система охлаждения при работающем двигателе находится под давлением, поэтому из-под слабо завёрнутой пробки может вытекать охлаждающая жидкость.
1. Установите автомобиль на ровную горизонтальную площадку.

2. Открутите пробку расширительного бачка.
3. Отвинтите трубку клапана выхода воздуха.
4. Снять защиту картера двигателя
5. Сжав муфты крепления шланга нижнего шланга радиатора, сдвинуть хомут …

6. … Снять шланг с патрубка радиатора и слить жидкость в замененный контейнер.

ПРЕДУПРЕЖДЕНИЕ
Антифриз смертельно ядовит для всего живого. Чтобы не загрязнять окружающую среду, слейте ее через воронку (например, из пластиковой бутылки для газированной воды).
7. По окончании слива охлаждающей жидкости оберните трубку клапана для выхода воздуха.
8. Залейте в расширительный бачок воду для промывки системы.
9. Подайте сжатый воздух в расширительный бачок, чтобы продуть систему охлаждения, чтобы удалить из нее как можно больше воды.
10. Подсоедините нижний шланг радиатора.
11. Установить защиту картера двигателя.
12. Залейте охлаждающую жидкость (трубку клапана выпуска воздуха необходимо снять).
13. После прекращения выхода из воздушного клапана и появления из него жидкости заверните трубку клапана и пробку расширительного бачка.
14. Дайте двигателю разрешить частоту вращения коленчатого вала до 2500 мин-1 и дайте ему поработать, пока не включится вентилятор. После этого заглушите двигатель, проверьте уровень охлаждающей жидкости и при необходимости опустите ее в расширительный бачок до метки «MAX».

ПРИМЕЧАНИЕ
Когда двигатель работает, следите за температурой охлаждающей жидкости по стрелке. Если шкала указателя оказалась полностью заштрихованной, а вентилятор радиатора не включился, включите ТЭН и проверьте, какой воздух через него проходит.Если отопитель подает нагретый воздух, скорее всего неисправен вентилятор, а если подает холодный воздух, значит, в системе охлаждения двигателя образовалась воздушная пробка. Для его снятия заглушите двигатель, дайте ему остыть и закрутите пробку расширительного бачка. Дайте двигателю поработать 3-5 минут и заверните трубку бака.

Полезный совет
Для лучшей заправки системы без воздушных пробок периодически снимайте шланги радиатора рукой.
Через несколько дней эксплуатации автомобиля после замены охлаждающей жидкости проверьте ее уровень.При необходимости пополните уровень.
Если через очень короткое время цвет свежей жидкости стал коричневым, значит, вы разлили подделку, в которую производитель «забыл» добавить ингибиторы коррозии. Кроме того, одним из признаков подделки является резкое полное изменение цвета жидкости. Краситель качественной охлаждающей жидкости очень стойкий и со временем только темнеет. Украшающая жидкость тонировала льняным синим цветом. Такой «антифриз» нужно быстрее заменить.
Взято с http://loganreno.ru.

Видео по замене охлаждающей жидкости Логан

При заключении о замене охлаждающей жидкости помните!
Своевременное обслуживание агрегата и регулярная замена антифриза позволит значительно снизить нагрузку на моторную систему и увеличить срок службы автомобиля. При обслуживании автомобиля стоит использовать антифриз, рекомендованный производителем. Использование рекомендованного состава обеспечивает необходимую производительность системы охлаждения и поддерживает работу двигателя на должном уровне.
Самостоятельная эксплуатация, позволяет оставаться уверенным как в работе, так и в оригинальности используемых материалов. Кроме того, обслуживая машину своими руками, вы сможете сэкономить достаточную часть средств на сервисе и поближе познакомиться с устройством своего авто. Замена антифриза довольно простая, но очень важная процедура для Логана. При неукоснительном следовании указанной инструкции вы обязательно добьетесь желаемых результатов.
Снято с carmend.ru.

Всем привет! Сегодня мы поговорим о том, как заменить антифриз на Рено Логан.Скажем так, замена охлаждающей жидкости рекомендуется на Рено Логан и Сандеро через 3 года от предыдущей замены или через 90 тысяч километров по одометру. В некоторых статьях встречается информация, что через 6 лет необходимо менять охлаждающую жидкость, но мы понимаем, что в наших тяжелых условиях эксплуатации (то есть жарко, то холодно) и сборки в пыльных цехах хорошо заменят уже раньше насколько возможно.

Когда жидкость приобретает грязный цвет и резко и неприятно пахнет, нужно ее поменять.Это может случиться уже на 50 — 60 тыс. пробега.

Сразу возникает вопрос, какой антифриз выбрать. По этой теме смотрите программу Главная дорога .

Один из лучших брендов — это Liqui Moly. LANGZEIT GTL12 PLUS, SINTEC LUX G12, FELIX CARBOX G12. Также можно обратить внимание на Shell, Texaco, Total, Лукойл и Basf.

Помните, что цвет охлаждающей жидкости ни на что не влияет, потому что все они изначально жидкости без цвета. Придание им синего или зеленого цвета остается на усмотрение производителя.

Перечислим инструменты, которые понадобятся для замены антифриза на Рено Логан.

Вам понадобятся инструменты и материалы

• антифриз 5,5 литра ;
• любой комплект рожковых или упорных ключей;
• плоскогубцы; Отвертка
• ;
• зажимы червячные диаметром 35-50 мм -4 шт.;
• основная или обрезная низкая пластиковая канистра объемом 6 л для слива плохого антифриза;
• пластиковая воронка, хотя можно разрезать пластиковую бутылку;
• перчатки для обслуживания автомобилей;
• стержни или тряпки.

Для слива лучше поставить Логан над смотровой ямой или заехать на эстакаду. Если такая возможность, что чаще всего случается, стела под автомобилем прикрывается так, чтобы она могла образоваться. При этом не забывайте прибавлять скорость, стоять на ручнике и останавливаться под колесами вашей машины.

Перед тем, как слить старую охлаждающую жидкость, нужно дать двигателю остыть, чтобы в системе охлаждения не было избыточного давления. Пока двигатель остывает, вы можете снять нижнюю защиту под двигателем, если она есть. Затем подставьте емкость для отработанного охлажденного под сливу.

Если вы не довели двигатель до полного охлаждения, лучше сбросить избыточное давление, открыв крышку расширительного бачка охлаждающей жидкости. Будьте осторожны, Потому что может быть лишняя пара, которую лучше не вдыхать.Затем закройте крышку расширительного бачка, чтобы уменьшить начальную резьбу Вещи при откручивании сливного шланга. После откручивания этого шланга необходимо снять крышку бака.

Как слить старый антифриз в Рено Логан

Для слива антифриза в Рено Логан сливная пробка не предусмотрена, поэтому для слива необходимо снятие патрубка охлаждения. Речь идет о нижнем сопле радиатора охлаждения, закрепленном при помощи хомута.

Чтобы открыть хомут для сливы, нужно вставить в его фиксатор шлицевую отвертку, как показано на фото (шланг для наглядности снят), и отверткой повернуть.

Совет: Если шланги — это «относительные» одноразовые хомуты от Renault, то лучше их заменить на хомуты червячные.

Снимаем шланг с патрубка радиатора и сливаем все в емкость.

Для того, чтобы жидкость во время трикотажа стекала шустером, нужно снять трубку с вертикального штуцера, который находится на толстом сопле возле термостата.

Из-за конструкции системы охлаждения в Рено Логан антифриз сливает не все, так как часть его остается в радиаторе отопителя салона .Чтобы слить оттуда антифриз, нужно снять с термостата еще два шланга и наклонить их вниз. После того, как останутся остатки, эти шланги можно забить.

При продувке необходимо соблюдать осторожность, так как тонкие ламели радиатора могут пострадать от избыточного давления. На видео показано, как правильно слить только охлаждающую жидкость.

Подготовка к заливке охлаждающей жидкости

После того, как антифриз перестанет течь, необходимо надеть шланги новых хомутов с червячным механизмом затяжки и надеть шланги на прежнее место, предварительно оградив место подключения от пыли и грязи тряпкой.

После этого можно заливать новую свежую охлаждающую жидкость.

С 2009 года на заводе Renault применяется антифриз Glaceol RX Type D , выпускаемый под маркой ELF, который окрашен в желтый цвет и получается из концентрата, разбавленного дистиллированной водой в пропорции 1: 1. Рекомендуется к применению. в рено логан с объемом 1,4 л или 1,6 л.

Если у вашего Рено Логан проблемы с охлаждением двигателя, то первым под подозрением является термостат. Какой фирмы поставить термостат Выбираем для Логана См. Далее.

Как залить антифриз в Рено Логан

Заливать лучше в расширительный бачок с пластиковой воронкой. При этом необходимо снять нижний сливной шланг системы охлаждения и дождаться, когда от него очистится охлаждение. Помните — не нужно спешить, когда льется заливка теплоносителя — делайте паузы и закачивайте лишний воздух в шланги, нажимая на них.

Когда жидкость потечет из нижнего шланга, нужно закрыть горловину расширительного бачка, чтобы остановить утечку.Затем нужно надеть шланг на место и затянуть хомут. После этого заливаем охлаждающую жидкость до отметки MAX расширительного бачка на бачке. Следующим этапом является выпуск воздуха из шлангов системы охлаждения. Рекомендуется провести следующие процедуры.

Как выгнать воздух из системы охлаждения

• После затяжки хомутов залейте тосол и закрыв крышку расширительного бачка, можно попробовать двигатель. Прогрейте двигатель пару минут на холостом ходу до температуры около 40 ⁰ и остановите автомобили .
• Медленно и осторожно откройте крышку расширительного бачка, чтобы сбросить избыточное давление. Прокачайте охлаждающие шланги, чтобы выпустить воздух. Если в расширительном бачке будет куча и уровень будет понижаться, значит жидкость до средней отметки.
• Затем повторить прогрев двигателя, но уже до температуры 90 ⁰c При закрытой пробке бачка, чтобы воздух из радиатора отопителя салона вышел и туда попал радиатор. Для прогрева двигателя можно поднять его оборот педали газа до 2000 об / мин.Не забывайте вовремя топить двигатель, чтобы он не перегревался. Это можно сделать, как только мотор вентилятора охлаждения закрутится.
• Осторожно в прорезиненных перчатках снимаем крышку сваи расширительного бачка. Осторожно! Пара очень горячая — до 100, так что лучше не пытаться понюхать эту парочку и при этом открыть пробку.
• Теперь вы можете спустить воздух из штуцера и долить антифриз по мере необходимости. Лучше 2-3 раза повторить процедуру нагрева и перекрытия воздуха, и тогда можно идти.На следующий день проверьте уровень в баке, оставив свой Логан на ровном месте.

Если есть вопросы по выпасу воздуха из системы охлаждения Логан, смотрите видео об этом процессе.

Система охлаждения Рено Логан

Если вы подозреваете, что ваш Рено Логан забивает систему охлаждения двигателя, то нужно использовать промывку радиаторов. Как понять, что требуется стирка? Это очень просто — если на прогретом двигателе кусок радиатора охлаждения холодный, значит нужна промывка радиатора.

При перегреве двигателя без видимой утечки антифриза и при отсутствии воздушных пробок необходимо промыть каналы охлаждения двигателя. Снова возникает вопрос — Какой стиркой Можно смело пользоваться?

Самыми популярными производителями стиральных машин можно считать Liqui Moly. (Liquim Molly) «Kuhlerreiniger», Hi-Gear 7 минут или lavr 2in1. Народные методы мытья с антипаником или кислотой нам бы не посоветовали — лучше не применять их на свой страх и риск.Посмотрите видео, как это делают профессионалы, и все станет понятно.

Заменяем охлаждающую жидкость по результатам проверки ее плотности или по истечении срока плановой замены.

Во избежание ожогов заменять охлаждающую жидкость при температуре двигателя не выше + 40 * с. Охлаждающая жидкость токсична, поэтому не выливайте ее на землю или в канализацию.

Слить охлаждающую жидкость необходимо после охлаждения двигателя до безопасной температуры (не выше 40 * С). Слить жидкость из системы охлаждения можно, отсоединив шланг от нижнего патрубка радиатора, но при этом неизбежно много охлаждающей жидкости.

Поэтому жидкость лучше слить через нижний шланг расширительного бачка. Чтобы уменьшить пролив охлаждающей жидкости при помощи резиновой груши или карометра, жидкости из расширительного бачка можно максимально. Шланг после отсоединения от бака необходимо утопить подходящего размера, чтобы при опускании конца шланга под машину исключить пролив жидкости.

Требуется канавка или эстакада, резиновая груша или паромер и заглушка для заглушки нижнего шланга расширительного бачка.

Порядок выполнения
1. Установить автомобиль на смотровую канаву или эстакаду.
2. Снимите защиту картера двигателя (см.).
3. Установите емкость для радиатора с правой стороны.
4. Резиновая груша или карометр, жидкость из расширительного бачка максимально отобрана.

5. Плоскогубцами ослабьте хомут расширительного бачка и сдвиньте хомут.

6. Снимите шланг с трубы расширительного бачка и сливной пробки.Конец шланга пустите под машину в подготовленную емкость. Вставив пробку, слейте охлаждающую жидкость в емкость.

6 Дождавшись полного слива жидкости, наденьте шланг на патрубок расширительного бачка и закрепите его хомутом.

7. Поверните колпачок клапана, чтобы удалить пробку из шланга.

8. Небольшими порциями через расширительный бачок заполните систему охлаждения жидкостью до метки MAX.
9. После того, как жидкость вытечет через клапан, заверните крышку.
10. Запустите двигатель. Когда уровень жидкости в расширительном бачке снизится, залейте жидкость до уровня посередине между отметками MIN и MAX.
11. Закрываем топливный расширительный бачок крышкой.
12. Установить защиту картера двигателя.
13. Доведение двигателя до рабочей температуры (Электровентилятор должен включиться не менее двух раз).
14. Проверяем уровень охлаждающей жидкости, при необходимости доводим до нормы.

Распространенные причины перегрева двигателя и способы их устранения

Перегрев может стать причиной смерти машины, и к нему нельзя относиться легкомысленно.А учитывая разнообразие причин, нельзя быть слишком осторожным

Нет ничего страшнее, чем внезапно увидеть, как датчик температуры показывает красный цвет. Как только двигатель достигает определенной температуры, его детали могут заедать, деформироваться или царапаться, и все это имеет катастрофические последствия для автомобилей.Я считаю, что система охлаждения — это область автомобилей, которой часто пренебрегают, учитывая ее важность, особенно в автомобилях с высокими оборотами и крутящим моментом, которые выделяют большое количество тепла.

Без лишних слов, давайте посмотрим на распространенные источники «поджаренного» двигателя и на то, как они могут привести к пугающим результатам.

Неисправен термостат

Термостат находится между радиатором и двигателем и фактически является регулятором охлаждающей жидкости с регулируемой температурой.Он предотвращает прохождение охлаждающей жидкости через блок цилиндров до тех пор, пока двигатель не прогреется до достаточной температуры, помогая ему быстрее достичь рабочей температуры. Первоначально оставаясь закрытым, термостат открывается при температуре 95-110 градусов по Цельсию, открывая клапан и позволяя системе охлаждения делать свое дело.

Неисправный термостат может оставаться закрытым, не позволяя столь необходимой охлаждающей жидкости течь по двигателю. Это означает, что термостат не выполняет свою работу по поддержанию двигателя в пределах его средней рабочей температуры, что потенциально может привести к перегреву, если он останется незамеченным.

Плохой шланг, вентилятор или водяной насос

115 КБ

Шланги охлаждающей жидкости под капотом часто игнорируются, и, учитывая, что в большинстве стандартных систем используются простые шланги из резины / силикона, они легко могут выйти из строя до точки, где возникают утечки и засоры.

Электролиз внутри радиатора может привести к образованию неприятного осадка, образующего изолирующий слой вокруг шланга охлаждающей жидкости, что приведет к отсутствию потока охлаждающей жидкости и теплопередачи. Шланги также могут начать трескаться из-за количества тепловых циклов, которым они подверглись, сжимаясь и расширяясь, пока свойства материала трубок не начнут изменяться.

Вентилятор радиатора расположен позади или перед радиатором и используется для отвода воздуха через теплообменник для улучшения охлаждения.Во многих автомобилях используется вентилятор с электронным управлением, который включается при достижении двигателем определенной температуры, и в случае выхода из строя электрики или повреждения лопастей вентилятора поступающим мусором скорость воздушного потока может быть недостаточной для перегрева. происходить. На старых автомобилях, использующих ремень вентилятора, аналогичная ситуация может возникнуть, если ремень поврежден или оборван.

Водяной насос, работающий от грязи, также подвергнет опасности ваш двигатель. Охлаждающая жидкость должна течь с определенной скоростью через каналы охлаждения в блоке двигателя, а затем через радиатор через шланги.Если крыльчатка внутри водяного насоса заклинивает или ломается, этот расход замедлится или остановится, уменьшая взаимодействие между охлаждающей жидкостью и горячими участками внутри двигателя.

Недостаток масла
