Замена штанов на ваз 2110 8 клапанов: Штаны 2110 8 клапанов цена

4 мая, 2020 by admin

Прогорели штаны ваз 2114

Автомобили ВАЗ 14- й и 15-й моделей и сегодня востребованы у российских водителей. Машины неприхотливы в эксплуатации, не требуют бдительного внимания и редко нуждаются в ремонте. Однако и у них имеется «больное» место — это глушители. Поэтому владельцам ВАЗ 2114/2115 необходимо быть готовыми к тому, что рано или поздно придётся ремонтировать или проводить замену «глушака» на своей машине.

Для чего нужен глушитель автомобиля

Независимо от марки и года выпуска автомобиля, все его системы служат одной цели — обеспечить стабильную работу мотора и движения. Выхлопная система может казаться незначительной на фоне таких систем, как тормозная или топливная. Однако именно выхлопная система автомобиля оказывает самое непосредственное влияние на работоспособность двигателя.

Глушитель — неотъемлемая часть выхлопной системы. Его основное предназначение в том, чтобы выводить за пределы машины отработанные газы. Помимо этого, деталь служит ещё и для понижения шумов, так как остатки топлива могут сгорать в трубах выхлопной системы.

Труба выводится с задней левой стороны автомобиля

Как крепится

Глушитель на ВАЗ 2114/2115 крепится к кузову автомобиля. Для того чтобы труба была надёжно зафиксирована и не вибрировала при движении, используется два способа креплений:

на резиновых подвесках.

Болты и гайки для крепления труб глушителя изготавливаются из специальных термоустойчивых сплавов

Непосредственно к выпускному коллектору глушитель крепится болтовыми соединениями, которые гарантируют полную герметичность стыков. Средняя часть также фиксируется болтами и гайками. А резонатор и выхлопная труба подвешиваются на специальные крючки на днище на резинках. Эти подвески легко снимаются и надеваются, но при этом обеспечивают жёсткость фиксации даже во время езды по неровным дорогам.

Схематичное устройство выхлопной системы на ВАЗ 2114/2115

Газовыпускная система ВАЗ 2114/2115 состоит из нескольких частей. Подсоединяясь друг к другу последовательно, все части в итоге служат одной цели — снижение шумов и вывод за пределы кузова выхлопов.

1 — кронштейн для крепления приемной трубы; 2 — прокладка; 3 — прижимное приспособление для кронштейна; 4 — дополнительный глушитель; 5,7 — «подушки» для подвески глушителя; 6 — главный глушитель; 8 — хомут, соединяющий трубы глушителей; 9 — нейтрализующее приспособление; 10 — кольцо уплотнения шарниров; 11 — датчик, контролирующий концентрацию кислорода в выбросах; 12 — приемная труба для глушителей

Как провести замену глушителя на ВАЗ 2114/2115

Если начались какие-либо проблемы с глушителем, то лучше не откладывать дело в долгий ящик. От того, насколько правильно работает «глушак», зависит жизнь и здоровье водителя и пассажиров. Вообще сам процесс замены начинается с выбора нового комплекта системы выхлопов. Лучше всего не экономить, а приобрести оригинальный заводской. Это позволит отсрочить необходимость повторной замены на неопределённый срок.

Помимо этого, во время каждой замены рекомендуется менять болты креплений. Нужно выбирать изделия из термостойких материалов, так как в обратном случае болты быстро прикипят к днищу и их невозможно будет открутить.

Для надёжности работы целесообразно заранее купить и новые резиновые подвески.

Какие инструменты понадобятся

Для работы потребуется нехитрый набор инструментов:

два рожковых ключа на 13;

тормозная жидкость или смазка WD-40;

отвёртка с плоским тонким лезвием.

Как снять глушитель без ямы

Проще всего использовать эстакаду или смотровую яму — в этом случае можно более удобно подлезть под кузов машины и провести необходимые операции. Однако часто водители не имеют возможности для использования таких приспособлений, поэтому пользуются обычным домкратом.

Чтобы снять «глушак» с ВАЗ 2114/2115, необходимо:

Поддомкратить задний левый край автомобиля.

Убедиться в стойкости машины.

Полезть под кузов и смочить все соединения труб и болтов смазкой.

Подождать 10–15 минут, пока жидкость впитается.

После чего можно приступать к откручиванию болтовых соединений. Если болты не откручиваются обычными ключами, рекомендуется срезать их зубилом и молотком. Однако действовать нужно крайне осторожно, чтобы не зацепить днище.

После того как труба была откручена, остаётся только снять деталь с нескольких резиновых подвесок. Для этого корпус немного приподнимается. Если резинка тугая, то можно поддеть её отвёрткой.

Демонтированный глушитель вытаскивается из-под машины.

Глушитель на ВАЗ 2114/2115 крепится к днищу пятью подвесками

Как установить новый и правильно его закрепить

Перед тем как приступать к установке нового глушителя, нужно прочистить все стратегически важные места под днищем: крючки для крепления резинок, кронштейны для болтов. Установка изделия производится в обратном порядке:

Сначала подтянуть глушитель под кузов автомобиля и расположить его в том положении, в котором он будет фиксироваться.

После этого выхлопную трубу и резонатор подвесить на резиновые подвески. Убедиться, что каждое соединение надёжно, и деталь не соскочит с крючков на первой же дорожной яме.

Далее приступить к закручиванию гаек на болтах. Закрутить до упора, но без фанатизма, так как можно сорвать резьбу.

Опустить машину с домкрата.

После этого рекомендуется проверить работоспособность ВАЗа. Достаточно будет завести мотор и немного погазовать.

Видео: замена глушителя

Как отремонтировать «глушак» своими руками

Глушитель на «четырнадцатых» и «пятнадцатых» считается одним из самых уязвимых мест автомобиля. Дело в том, что из-за воздействия высоких температур металл быстро прогорает, то есть нарушается герметичность системы. Поэтому деталь нужно менять, как только возникнет подозрение на её неработоспособность.

Причины выхода из строя

Чаще всего глушители «прогорают» — то есть из-за горячих выхлопов внутри корпуса начинает истончаться металл, что в конечном итоге приводит к появлению дыр. Однако это не единственная причина, почему «глушак» может выйти из строя:

использование самодельного устройства — кустарные изделия не отличаются качеством и долгим сроком службы;

механические удары о неровности дороги — вмятины и деформации трубы также ведут к потерям герметичности;

ржавчина и коррозия поражает рано или поздно даже самые качественные оригинальные глушители.

В целом все перечисленные факторы в какой-то степени оказывают влияние на срок службы. Автовладелец может легко определить все вышеперечисленные неисправности — достаточно загнать ВАЗ на смотровую яму и визуально изучить глушитель. К тому же, когда деформации, прогары и коррозия достигнут своего «пика», деталь начнёт издавать при движении характерные звуки — бульканья, резкие хлопки, стуки.

Почему стучит глушитель

Эта деталь на ВАЗ 2114/2115 может издавать стуки только в двух случаях:

он ударяется о кузов;

при движении он задевает корпус бензобака.

В любом случае необходимо сразу же принять меры для устранения данной неисправности. Чаще всего проблема кроется в сильном износе резиновых подвесок. Достаточно поменять их и глушитель вновь примет своё штатное положение под днищем машины.

Подвески стоят недорого, благодаря чему можно без затрат купить новые изделия

В некоторых случаях «глушак» начинает стучать тогда, когда были неправильно установлены его элементы — например, после замены резонатора или выхлопной трубы. В этом случае нужно будет ещё раз проверить правильность установки всех крепёжных соединений и прокладок.

Граждане! Это просто! У меня стучал и я вылечил за пять минут! Соединяются трубы хомутом, а внутри — сферическое кольцо. Но соединение — не подвижное. Меняя угол между трубами, в этом соединении, мы изменяем центр тяжести всей выхлопной конструкции. Можно, так-же, изменить наклон дуги трубы, тем самым отодвинув её от бензобака. Поэкспериментируйте! Ремонт — это развод. Они ослабят хомут, изменят градус и возьмут с вас 800. Жесть!

Marseal

http://autolada.ru/viewtopic.php?t=227961

Что делать, если «глушак» забился

В процессе эксплуатации автомобиля в трубах выхлопной системы неминуемо будут накапливаться грязь, копоть, примеси топлива и другие осадки. Постепенно они, оседая на стенках глушителя, будут забивать его рабочее пространство.

Водитель может заметить это только по поведению своего автомобиля:

Сначала при обгонах трудно будет набирать скорость.

Потом даже при равномерном движении машина будет с трудом держать заданный скоростной режим.

Чёрные выхлопы из трубы, потеря динамики мотора.

Чистить глушитель — процедура утомительная и долгая. К тому же если трубы забиты, то, вероятнее всего, после чистки обнаружатся и другие дефекты — вроде ржавчины или прогаров. Поэтому целесообразнее просто поставить новый.

Если катализатор забит или перегородки в глушителе разрушены и мешают выхлопу,то после замены она конечно полетит,а если ничего не забито,то эти 2 лошади несчастные ты вообще не заметишь.

Kirusha27

http://forums.drom.ru/mazda-capella-626/t1151289161.html

Полностью прогорела термоизоляция

Владельцу автомобиля нужно внимательно следить за тем, чтобы покрытие резонатора всегда было герметичным. Бочонок покрывается специальными термоизоляционными материалами, которые в процессе эксплуатации машины рано или поздно сгорают.

Для этого трубы демонтируются из-под машины, разъединяются по частям. На поверхность наклеивается специальное термоустойчивое полотно, которое можно купить в любом автомагазине. Такая защита обеспечит более длительный срок службы и существенно снизит шум работы мотора.

Как поставить латку

Достаточно часто на трубах глушителя появляются прогары и дыры. Если отверстие ещё не увеличилось до большого диаметра, имеет смысл заварить его, то есть поставить заплатку.

Имея такие обширные повреждения, глушитель уже не подлежит восстановлению

Для этого потребуется идентичный корпусу трубы материал и умения сварщика. Перед тем как накладывать латку, нужно качественно обработать края трубы: убрать ржавчину, зачистить корпус до чистого металла и обезжирить места сварки растворителем.

Заплатка накладывается на дыру (латка должна быть минимум в два раза больше дыры по площади) и прихватывается с нескольких сторон. После этого можно накладывать сварной шов. После того как стык остыл, нужно очистить его от шлаков и покрасить место работы термостойкой краской.

Таким образом, все работы по замене и ремонту глушителя можно выполнить самостоятельно, без обращения за помощью к специалистам. Единственную трудность может вызвать только сварка, так как для этого потребуется и оборудование, и навыки сварщика.

Фото и видео инструкция по самостоятельной замене приемной трубы выхлопной системы на автомобилях ваз 2113, 14, 15.

Для выполнения работы по замене приемной трубы нужна эстакада или смотровая яма.

1. Откручиваем катализатор от приемной трубы.
2. При помощи ключа на 13 откручиваем 2 гайки крепления прижимной планки и снимаем ее с кронштейна.
3. При помощи ключа на 13 откручиваем крепление кронштейна к блоку цилиндров.
4. Снимаем кронштейн с машины.
5. При помощи отвертки отгибаем края стопорных пластин гаек крепления приемной трубы к выпускному коллектору.
6. При помощи торцового ключа на 13 с удлинителем откручиваем 4 гайки крепления приемной трубы к выпускному коллектору.
7. Снимаем приемную трубу с машины.
8. Снимаем со шпилек старую прокладку.
9. Устанавливаем приемную трубу на место в обратном порядке. Перед установкой замените прокладку на новую.

Видео по замене приемной трубы:

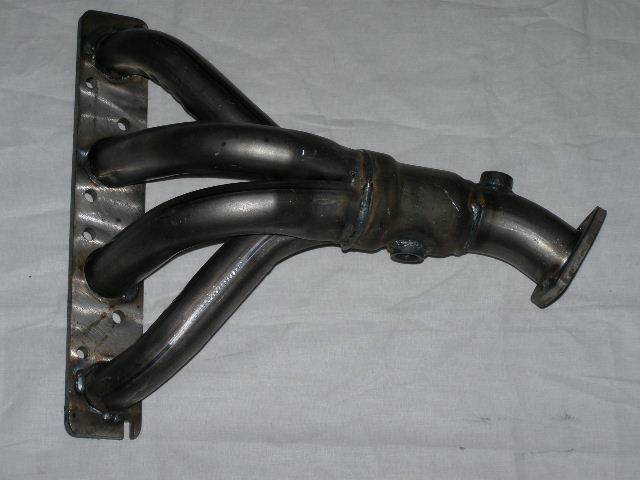

Наверно вы слышали такое сленговое и довольно распространенное среди автолюбителей слово как штаны ваз 2114. Если вы не имеете понятия что это такое, то все просто, это всего на всего приемная труба выпускного коллектора.

Изделие служит для вывода выхлопных газов непосредственно из двигателя внутреннего сгорания. А свое оригинальное название получило за форму конструкции (один конец трубы имеет раздвоение и ближе к противоположному краю плавно перетекает в одинарную трубу) с формой штанов. Так народное название и «прицепилось» к изделию.

С точки зрения конструкции и надежности, самым уязвимым местом в приемной трубе является уплотнительная прокладка в месте ее соединения с коллектором. Изолирующий элемент со временем просто выгорает или деформируется от воздействия высоких температур, тем более что толщина металла прокладки довольно не велика.

Где находятся штаны ваз 2114 8 клапанов

Деталь является составной частью единой системы вывода из мотора выхлопных газов, потому располагается под днищем автомобиля. Если говорить точнее, то узел непосредственно соединяется с коллектором. Расположение узла в моделях ВАЗ 2114 с различными вариантами двигателей и годов выпуска одинаковое, могут отличаться лишь некоторые разновидности крепления системы выпуска.

Признаки неисправности

Главный признак, свидетельствующий о возможных проблемах с прокладкой штанов ваз 2114 это измененный звук (бас) со стороны приемной трубы при работающем двигателе. При износе элемента вы сразу услышите, определите нарушения в работе системы выхлопа. При этом повысится уровень шума, звук выхлопа. Однако стоит понимать, что такие признаки могут свидетельствовать о выходе из строя и других составных элементов выхлопной системы (например, резонатора).
Для точного определения возможных причин проведите тщательную диагностику.

Диагностика неисправности

Для определения проблем в работе, следует запустить двигатель автомобиля. Мероприятия лучше всего проводить вдвоем, так чтобы один человек сидел на водительском месте и по команде второго увеличивал рабочие обороты двигателя. Второй человек при этом должен располагаться в смотровой яме либо под эстакадой ровно под днищем авто. При повышении оборотов нужно внимательно осмотреть всю магистраль выхлопной системы, зафиксировать источник повышенного шума и возможного пропуска выхлопных газов. Если вы приняли решение о замене проблемного узла, читайте ниже инструкцию о том, как поменять штаны на ваз 2114.

Причины поломок приемной трубы Ваз2114

Так как узел крепится непосредственно под днищем автомобиля, а наши Российские дороги оставляют жалеть лучшего, то наиболее распространенное явление это заезд в яму (еще хуже, если она скрыта под лужей) с последующим повреждением, как самой приемной трубы, так и места ее соединения с глушителем.
Второй по распространенности причиной является уязвимость самой прокладки. Дело в том, что на нее постоянно оказывается сильное воздействие горячих выхлопных газов, потому в условиях агрессивной среды, ускоряется разрушение изделия (выгорание).
«Обратите внимание на то, что если вы диагностировали износ или повреждения непосредственно на самой трубе, замену следует проводить не только узла, который поврежден, но и уплотнительной прокладки. Такой подход обеспечит наилучшую долговечность и износостойкость всего участка трубы, а старая прокладка не станет «узким местом» во всей выхлопной магистрали».

Замена штанов на ваз 2114

Оптимальными условиями для ремонтных работ будет смотровая яма, эстакада или специальный подъемник.
Для работы понадобится:

• головка и ключ на «13»;
• длинный вороток;
• отвертка с плоским концом (желательно длинная).

Ниже приведем последовательный план действий:

1. Первым делом перемещаемся под днище автомобиля и откручиваем глушитель. Для этого берем головку и ключ на 13 и откручиваем крепежные гаки. Аккуратно уводим часть глушителя вниз.
2. Теперь перед нами стоит следующая задача – вывинтить все четыре гайки креплений приемной трубы к выпускному коллектору. Против часовой стрелки выкручиваем их. После того как последний крепеж откручен и трубу можно свободно перемещать, разъедините от ее корпуса разъем датчика лямбда зонда.
3. На третьем этапе отсоединяем, снимаем и вытаскиваем выпускную трубу наружу.
4. Поддев длинной, плоской отверткой старую уплотнительную прокладку, выводим ее из шпилек. Устанавливаем новую.
5. Присоединяем трубу обратно. Закручиваем 4 крепежных болта и затягиваем их.
6. Соединяем и закрепляем глушитель с трубой.

На этом замена приемной трубы ваз 2114 окончена.

При замене штанов не используйте повторно старые металлические гайки креплений, так как впоследствии вывернуть их будет весьма затруднительно. Лучше всего использовать медные или бронзовые детали!

Замена прокладки штанов ваз 2114 – АвтоТоп

Наверно вы слышали такое сленговое и довольно распространенное среди автолюбителей слово как штаны ваз 2114. Если вы не имеете понятия что это такое, то все просто, это всего на всего приемная труба выпускного коллектора.

Изделие служит для вывода выхлопных газов непосредственно из двигателя внутреннего сгорания. А свое оригинальное название получило за форму конструкции (один конец трубы имеет раздвоение и ближе к противоположному краю плавно перетекает в одинарную трубу) с формой штанов. Так народное название и «прицепилось» к изделию.

С точки зрения конструкции и надежности, самым уязвимым местом в приемной трубе является уплотнительная прокладка в месте ее соединения с коллектором. Изолирующий элемент со временем просто выгорает или деформируется от воздействия высоких температур, тем более что толщина металла прокладки довольно не велика.

Где находятся штаны ваз 2114 8 клапанов

Деталь является составной частью единой системы вывода из мотора выхлопных газов, потому располагается под днищем автомобиля. Если говорить точнее, то узел непосредственно соединяется с коллектором. Расположение узла в моделях ВАЗ 2114 с различными вариантами двигателей и годов выпуска одинаковое, могут отличаться лишь некоторые разновидности крепления системы выпуска.

Признаки неисправности

Главный признак, свидетельствующий о возможных проблемах с прокладкой штанов ваз 2114 это измененный звук (бас) со стороны приемной трубы при работающем двигателе. При износе элемента вы сразу услышите, определите нарушения в работе системы выхлопа. При этом повысится уровень шума, звук выхлопа. Однако стоит понимать, что такие признаки могут свидетельствовать о выходе из строя и других составных элементов выхлопной системы (например, резонатора).
Для точного определения возможных причин проведите тщательную диагностику.

Диагностика неисправности

Для определения проблем в работе, следует запустить двигатель автомобиля. Мероприятия лучше всего проводить вдвоем, так чтобы один человек сидел на водительском месте и по команде второго увеличивал рабочие обороты двигателя. Второй человек при этом должен располагаться в смотровой яме либо под эстакадой ровно под днищем авто. При повышении оборотов нужно внимательно осмотреть всю магистраль выхлопной системы, зафиксировать источник повышенного шума и возможного пропуска выхлопных газов. Если вы приняли решение о замене проблемного узла, читайте ниже инструкцию о том, как поменять штаны на ваз 2114.

Причины поломок приемной трубы Ваз2114

Так как узел крепится непосредственно под днищем автомобиля, а наши Российские дороги оставляют жалеть лучшего, то наиболее распространенное явление это заезд в яму (еще хуже, если она скрыта под лужей) с последующим повреждением, как самой приемной трубы, так и места ее соединения с глушителем.
Второй по распространенности причиной является уязвимость самой прокладки. Дело в том, что на нее постоянно оказывается сильное воздействие горячих выхлопных газов, потому в условиях агрессивной среды, ускоряется разрушение изделия (выгорание).
«Обратите внимание на то, что если вы диагностировали износ или повреждения непосредственно на самой трубе, замену следует проводить не только узла, который поврежден, но и уплотнительной прокладки. Такой подход обеспечит наилучшую долговечность и износостойкость всего участка трубы, а старая прокладка не станет «узким местом» во всей выхлопной магистрали».

Замена штанов на ваз 2114

Оптимальными условиями для ремонтных работ будет смотровая яма, эстакада или специальный подъемник.
Для работы понадобится:

• головка и ключ на «13»;
• длинный вороток;
• отвертка с плоским концом (желательно длинная).

Ниже приведем последовательный план действий:

1. Первым делом перемещаемся под днище автомобиля и откручиваем глушитель. Для этого берем головку и ключ на 13 и откручиваем крепежные гаки. Аккуратно уводим часть глушителя вниз.
2. Теперь перед нами стоит следующая задача – вывинтить все четыре гайки креплений приемной трубы к выпускному коллектору. Против часовой стрелки выкручиваем их. После того как последний крепеж откручен и трубу можно свободно перемещать, разъедините от ее корпуса разъем датчика лямбда зонда.
3. На третьем этапе отсоединяем, снимаем и вытаскиваем выпускную трубу наружу.
4. Поддев длинной, плоской отверткой старую уплотнительную прокладку, выводим ее из шпилек. Устанавливаем новую.
5. Присоединяем трубу обратно. Закручиваем 4 крепежных болта и затягиваем их.
6. Соединяем и закрепляем глушитель с трубой.

На этом замена приемной трубы ваз 2114 окончена.

При замене штанов не используйте повторно старые металлические гайки креплений, так как впоследствии вывернуть их будет весьма затруднительно. Лучше всего использовать медные или бронзовые детали!

Лада 2109 2002

8 июня в свое 20 летие, катаясь на машине заметил, что начало сечь. Да сильно, как казаки в степи литовцев секли, так же мой двигатель сек мой слух. и слух окружающих. Поехал я сразу в магазин, и купил несколько ништяков для решения нескольких проблем. Гайки ( нужно менять обязательно), герметик, прокладку. А так же, шпильки ( думал они тоже меняются, крышку расширительного бачка ( тосол уходит, хотел поменять и бачок но бачка под инжектор не было. Все везде сухо и чистенько) и пружину замка капота, пару раз капот открывался.Ничего особо критичного, пружину поправил и все. Но все равно ее заменю.

И вот я залез,, под днище авто. Да ни одной резинки на которой держалась бы средняя часть глушителя я не нашел. И Почти на всех хомутах была сорвана резьба. Я проклял этот день, эти гайки. И долго мучился с ними, вся работа заняла 20 минут. борьба с гайками часа 1.5, если бы не WD 40 я думаю я бы просто все их посрезал болгаркой, ну или сбил зубилом. Прокладка новенькая мне кажется говенькой, но другой не было в наличии я решил взять ее. Какой она не была, она работает и стало снова приятно ездить. Сейчас уеду на пару дней в степь, а после степи зарплата.В значит наконец то уберу течь коробки, поставлю хорошие стойки и починю печку с дверью. Коробка хоть и очень грязная, но течь маленькая и пакостная.

1. Мой злейший враг, самый противный хомут. В итоге выдрал трубу так, мне он не сильно помешал.

3. Новая прокладка

4. И моя коробка в масле, вся грязная.

Вложения в машину: 41797р + 60р (4гайки М 8 коллектора 2101 латунь) + 35р (Герметик прокладка серый) + 44р ( Крышк расширителнього бачка) + 28р (ПРокладка приемной трубы ЕВРО ВАЗ 21-09) + 7р (Пружина замка капота 083-093) + 24р (шпилька М8 трубы коллектора) = 41995р всего вложено.

p.s фотографировал на телефон, так что за качество прощу прощения

Проезжая неровную дорого, машина немного ударилась глушителем, последствием чего порвало приёмную трубу (штаны), в ролике покажем как своими руками заменить штаны и прокладку под приёмной трубой своими руками на автомобилях ВАЗ 2114, ВАЗ 2115.

Для работы нам понадобится ключ и головка на 13, длинный вороток. Поднимаем машину или заезжаем на смотровую яму, эстакаду. Начинаем откручивать крепления глушителя:

Откручиваем 4 медные гайки приёмной трубы (штанов):

Для этого используем длинный вороток, создавая максимальный рычаг, обычно они очень тяжело поддаются, закисают, но у нас они открутились без особых проблем. Снимаем штаны и отсоединяем штекер с проводами. Отковыриваем отвёрткой старую прокладку приёмной трубы:

Ставим новую прокладку штанов:

Ставим новую приёмную трубу и собираем глушитель в обратном порядке.

Видео замена приёмной трубы (штанов) и прокладки в ВАЗ 2114, ВАЗ 2115:

Резервное видео как заменить штаны (приёмную трубу) и их прокладку в ВАЗ 2114, ВАЗ 2115:

Замена приемной трубы (штаны) Ваз 2114

Наверно вы слышали такое сленговое и довольно распространенное среди автолюбителей слово как штаны ваз 2114. Если вы не имеете понятия что это такое, то все просто, это всего на всего приемная труба выпускного коллектора.

Изделие служит для вывода выхлопных газов непосредственно из двигателя внутреннего сгорания. А свое оригинальное название получило за форму конструкции (один конец трубы имеет раздвоение и ближе к противоположному краю плавно перетекает в одинарную трубу) с формой штанов. Так народное название и «прицепилось» к изделию.

С точки зрения конструкции и надежности, самым уязвимым местом в приемной трубе является уплотнительная прокладка в месте ее соединения с коллектором. Изолирующий элемент со временем просто выгорает или деформируется от воздействия высоких температур, тем более что толщина металла прокладки довольно не велика.

Где находятся штаны ваз 2114 8 клапанов

Деталь является составной частью единой системы вывода из мотора выхлопных газов, потому располагается под днищем автомобиля.  Если говорить точнее, то узел непосредственно соединяется с коллектором. Расположение узла в моделях ВАЗ 2114 с различными вариантами двигателей и годов выпуска одинаковое, могут отличаться лишь некоторые разновидности крепления системы выпуска.

Признаки неисправности

Главный признак, свидетельствующий о возможных проблемах с прокладкой штанов ваз 2114 это измененный звук (бас) со стороны приемной трубы при работающем двигателе. При износе элемента вы сразу услышите, определите нарушения в работе системы выхлопа. При этом повысится уровень шума, звук выхлопа. Однако стоит понимать, что такие признаки могут свидетельствовать о выходе из строя и других составных элементов выхлопной системы (например, резонатора).
Для точного определения возможных причин проведите тщательную диагностику.

Диагностика неисправности

Для определения проблем в работе, следует запустить двигатель автомобиля. Мероприятия лучше всего проводить вдвоем, так чтобы один человек сидел на водительском месте и по команде второго увеличивал рабочие обороты двигателя. Второй человек при этом должен располагаться в смотровой яме либо под эстакадой ровно под днищем авто. При повышении оборотов нужно внимательно осмотреть всю магистраль выхлопной системы, зафиксировать источник повышенного шума и возможного пропуска выхлопных газов. Если вы приняли решение о замене проблемного узла, читайте ниже инструкцию о том, как поменять штаны на ваз 2114.

Причины поломок приемной трубы Ваз2114

Так как узел крепится непосредственно под днищем автомобиля, а наши Российские дороги оставляют жалеть лучшего, то наиболее распространенное явление это заезд в яму (еще хуже, если она скрыта под лужей) с последующим повреждением, как самой приемной трубы, так и места ее соединения с глушителем.
Второй по распространенности причиной является уязвимость самой прокладки. Дело в том, что на нее постоянно оказывается сильное воздействие горячих выхлопных газов, потому в условиях агрессивной среды, ускоряется разрушение изделия (выгорание).
«Обратите внимание на то, что если вы диагностировали износ или повреждения непосредственно на самой трубе, замену следует проводить не только узла, который поврежден, но и уплотнительной прокладки. Такой подход обеспечит наилучшую долговечность и износостойкость всего участка трубы, а старая прокладка не станет «узким местом» во всей выхлопной магистрали».

Замена штанов на ваз 2114

Оптимальными условиями для ремонтных работ будет смотровая яма, эстакада или специальный подъемник.
Для работы понадобится:

• головка и ключ на «13»;
• длинный вороток;
• отвертка с плоским концом (желательно длинная).

Ниже приведем последовательный план действий:

1. Первым делом перемещаемся под днище автомобиля и откручиваем глушитель. Для этого берем головку и ключ на 13 и откручиваем крепежные гаки. Аккуратно уводим часть глушителя вниз.
2. Теперь перед нами стоит следующая задача – вывинтить все четыре гайки креплений приемной трубы к выпускному коллектору. Против часовой стрелки выкручиваем их. После того как последний крепеж откручен и трубу можно свободно перемещать, разъедините от ее корпуса разъем датчика лямбда зонда.
3. На третьем этапе отсоединяем, снимаем и вытаскиваем выпускную трубу наружу.
4. Поддев длинной, плоской отверткой старую уплотнительную прокладку, выводим ее из шпилек. Устанавливаем новую.
5. Присоединяем трубу обратно. Закручиваем 4 крепежных болта и затягиваем их.
6. Соединяем и закрепляем глушитель с трубой.

На этом замена приемной трубы ваз 2114 окончена.

Напоследок

При замене штанов не используйте повторно старые металлические гайки креплений, так как впоследствии вывернуть их будет весьма затруднительно. Лучше всего использовать медные или бронзовые детали!

Ремонт ВАЗ 2110 (Лада) Замена приемной трубы глушителя

1. Отсоедините провод от клеммы «–» аккумуляторной батареи (для двигателей мод. 2111 и 2112).
2. Отверните два болта крепления нейтрализатора к приемной трубе и выньте болты с пружинами.	3. Выньте держатель провода кислородного датчика из отверстия в кузове.	4. Разъедините колодку кислородного датчика и жгута проводов, отжав пластмассовую защелку.
5. Отогните края двух стопорных пластин 1 и отверните четыре гайки 2 крепления выпускной трубы к выпускному коллектору (на фото две гайки закрыты приемной трубой).	6. На автомобиле с двигателем мод. 2112 приемная труба крепится к выпускному коллектору шестью гайками.	7. Отверните два болта крепления кронштейна приемной трубы к кузову.
8. Снимите приемную трубу с кронштейном и прокладкой.	9. Выверните кислородный датчик из выпускной трубы.	10. Отверните две гайки крепления и снимите кронштейн с выпускной трубы.
	11. Снимите уплотнительное кольцо и установите его на новую приемную трубу. Поврежденное кольцо замените.
12. Замените порванную или прогоревшую прокладку.
	13. Проверьте плоскостность фланца приемной трубы. Для этого проведите ребром металлической линейки по поверхности фланца. Если в отдельных местах линейка прилегает не плотно, значит, фланец покороблен и приемную трубу необходимо заменить.
14. Установите приемную трубу в порядке, обратном снятию. После установки трубы законтрите гайки ее крепления, загнув края стопорных пластин.

ВАЗ 2110 | Замена приемной трубы глушителя

1. Отсоедините провод от клеммы «–» аккумуляторной батареи (для двигателей мод. 2111 и 2112).
2. Отверните два болта крепления нейтрализатора к приемной трубе и выньте болты с пружинами.	3. Выньте держатель провода кислородного датчика из отверстия в кузове.	4. Разъедините колодку кислородного датчика и жгута проводов, отжав пластмассовую защелку.
5. Отогните края двух стопорных пластин 1 и отверните четыре гайки 2 крепления выпускной трубы к выпускному коллектору (на фото две гайки закрыты приемной трубой).	6. На автомобиле с двигателем мод. 2112 приемная труба крепится к выпускному коллектору шестью гайками.	7. Отверните два болта крепления кронштейна приемной трубы к кузову.
8. Снимите приемную трубу с кронштейном и прокладкой.	9. Выверните кислородный датчик из выпускной трубы.	10. Отверните две гайки крепления и снимите кронштейн с выпускной трубы.
	11. Снимите уплотнительное кольцо и установите его на новую приемную трубу. Поврежденное кольцо замените.
12. Замените порванную или прогоревшую прокладку.
	13. Проверьте плоскостность фланца приемной трубы. Для этого проведите ребром металлической линейки по поверхности фланца. Если в отдельных местах линейка прилегает не плотно, значит, фланец покороблен и приемную трубу необходимо заменить.
14. Установите приемную трубу в порядке, обратном снятию. После установки трубы законтрите гайки ее крепления, загнув края стопорных пластин.

Замена приёмной трубы глушителя ВАЗ 2110, 2111, 2112 (десятка)

1. Отсоедините провод от клеммы «–» аккумуляторной батареи (для двигателей мод. 2111 и 2112).
			2. Отверните два болта крепления нейтрализатора к приемной трубе и выньте болты с пружинами.	3. Выньте держатель провода кислородного датчика из отверстия в кузове.	4. Разъедините колодку кислородного датчика и жгута проводов, отжав пластмассовую защелку.
			5. Отогните края двух стопорных пластин 1 и отверните четыре гайки 2 крепления выпускной трубы к выпускному коллектору (на фото две гайки закрыты приемной трубой).	6. На автомобиле с двигателем мод. 2112 приемная труба крепится к выпускному коллектору шестью гайками.	7. Отверните два болта крепления кронштейна приемной трубы к кузову.
			8. Снимите приемную трубу с кронштейном и прокладкой.	9. Выверните кислородный датчик из выпускной трубы.	10. Отверните две гайки крепления и снимите кронштейн с выпускной трубы.
11. Снимите уплотнительное кольцо и установите его на новую приемную трубу. Поврежденное кольцо замените.
12. Замените порванную или прогоревшую прокладку.
13. Проверьте плоскостность фланца приемной трубы. Для этого проведите ребром металлической линейки по поверхности фланца. Если в отдельных местах линейка прилегает не плотно, значит, фланец покороблен и приемную трубу необходимо заменить.
14. Установите приемную трубу в порядке, обратном снятию. После установки трубы законтрите гайки ее крепления, загнув края стопорных пластин.

Прайс — Автосервис Тест-драйв в Томске

Расположение меток ГРМ ВАЗ 2110 8 клапанов

Проверять, в каком состоянии находится ремень газораспределительного механизма, необходимо каждые 10 000 — 15 000 км пробега. Внимательно осмотрите, нет ли на ремне трещин.

Обязательно следите за натяжением ремня. Если сломается — ремонт обойдется недешево — цена вопроса от замены клапанов и до капремонта двигателя. Лучше всего менять через каждые 50 000 — 60 000 км пробега.

Для ВАЗ 2110 есть 8- и 16-клапанные двигатели.Ремень ГРМ для 8-клапанного двигателя Заменить намного проще, но это не значит, что этот элемент для 16-клапанного двигателя нельзя заменить самостоятельно. В нашей инструкции мы расскажем вам об обоих вариантах.

Замена ремня ГРМ ВАЗ 2110 (8 клапанов без ГУРа)

• Замену начинаем с откручивания двух болтов передней защиты.

• Вытаскиваем защитную крышку.

• Снимите правое колесо и его защиту.Затем головкой на 19 начните прокручивать шкив генератора, совершая при этом вращение по часовой стрелке.

• Шкив необходимо прокрутить до совпадения метки на нем и крышке.

• Снимите заглушку, которая находится сверху коробки передач.

• Проверяем, чтобы метки в отверстии совпадали между собой.

• Вставьте отверстия в отверстие, чтобы заблокировать вращение маховика.

• Затем откручиваем шкив генератора с головкой 19.

• Вытаскиваю шкив и откладываю в сторону.

• Отпустить гайку ролика натяжителя со шпонкой на 17.

• Вынуть старый ремень ГРМ.

• Снимите ролик натяжителя и замените его новым.

• Не забудьте установить под зажим специальную шайбу.

• Надеваем новый ГРМ и растягиваем с помощью ролика.

• Обязательно проверьте, все ли ярлыки на своих местах. Затем приступайте к сборке в обратном порядке.

• Проверить натяжение ремня, отвинтив его. Важно, чтобы его не тянули.

?

После этого замену можно считать выполненной.Возьмите двигатель и дайте ему немного поработать. Обратите внимание на то, как работает замененный элемент. Если вы все сделали правильно, можно надеть защиту. По времени вся процедура замены займет около 30 минут.

Замена ремня ГРМ ВАЗ 2110 (16 клапанов)

Не каждый автомобилист знает, как самостоятельно заменить ремень ГРМ. Для 16 клапанов эта процедура несколько отличается от процедуры для 8 клапанов.

• Для начала нужно снять защитный кожух.

• С датчика коленвала снимаем «фишку», откручиваем болт. После этого снимаем сам датчик.

• На шкиве отсутствуют зубья, что позволяет датчику коленвала определять верхнюю мертвую точку. Кроме того, отсутствующий зуб нужен для блокировки коленвала и закручивания болта крепления шкива.

• Шкив необходимо совместить с отверстием для датчика коленвала. В это отверстие нужно вставить подходящую трубку или любой другой подходящий предмет.Блокировку шкива, откручиваем и снимаем.

• Ослабляем натяжение, повторно нагружая для этого гайку натяжителя, и снимаем ее.

• Вставьте новый ремень. Сделать это можно двумя способами, в зависимости от того, как вам удобно. Делается это путем прокрутки правого распредвала или снятием ролика — натяжителя.

• Закручиваем болт, служащий для фиксации шкива, затем совмещаем метку ременной передачи.Если на корпусе масляного насоса нет метки, можно ориентироваться по меткам маховика. После можно самостоятельно сделать этикетку, чтобы было удобнее.

• Совмещаем метки на шкивах распределительных валов, обращаю внимание на то, что метки ведущей шестерни непременно должны совпадать.

• Используем ролик — натяжитель и специальный ключ, осуществляем натяжение детали. Если у вас нет такого ключа, вы можете использовать два гвоздя и брань или крепление, которое вам нужно вставить между ними.Вы также можете воспользоваться вилкой, предварительно укоротив два передних зуба и укорачивая их до половины, сгибая их. В конце обязательно нужно подтянуть гайку натяжителя.

• Проверьте натяжение, нажимая пальцем вверх и вниз.

• Коленчатый вал проверните ровно на два оборота, а затем проверьте каждую метку. Если они все совпали, шкив можно прикручивать. В противном случае пункты 6–9 следует повторить.
• После того, как все сделано, возвращаем все на место и запускаем двигатель.

Замена ремня генератора ВАЗ 2110 (8 клапанов без ГУРа)

Если вы услышите свист, который будет греться из-под капота вашей машины, когда вы стартуете с места, это будет сигналом о слабом натяжении. Ее нужно будет подтянуть, а если нет — заменить на новую. Если поменяли лампочку на щите при нажатии на педаль газа, ремень генератора тоже должен натянуться.

Проверка натяжения ремня генератора

• Необходимо проверить натяжение.Для этого необходимо надавить на него большим пальцем. Если прогиб более 10-15 мм, ремень следует натянуть или заменить, если натяжение невозможно.
• После этого ослабьте гайку крепления генератора к монтажной планке, используя для этого ключ на 13.

• Откручиваем регулировочную доску ключом на 10 для этого. Это снизит напряжение.

• Притягиваем генератор к блоку двигателя, после чего снимаем ремень, после этого надеваем и натягиваем новую регулировочную гайку.

Замена ремня генератора ВАЗ 2110 (8 клапанов с гуром)

• Снять бачок гидравлической жидкости рулевого управления.
• Ключом на 13 откручиваем гайку крепления генератора. обратите внимание на , что на ВАЗ 2110 с ГУРом регулировочного болта нет, его работу здесь выполняет натяжной ролик.

• Удерживая натяжной ролик в крайнем положении, наденьте деталь на каждый из шкивов, а затем на натяжной ролик. Для этого нужно приложить усилия.

• Натяжение следует производить, когда деталь окажется на всех роликах и шкивах. При помощи рукоятки молотка натяжной ролик следует оттянуть назад и зафиксировать в нужном направлении.

Замена ремня генератора ВАЗ 2110 (16 клапанов с гур)

В том месте, где генератор находится в машине без гидросистемы, стоит специальный насос на машине с ГУРом, при этом сам генератор несколько выше.

Ремень привода генератора проходит через следующие детали: шкив коленвала, натяжной ролик, вал помпы ГУРа и снова на шкив коленчатого вала.

Процедура замены несколько усложняется тем, что вращение ремня осуществляется вокруг левой опоры двигателя.

• Для замены детали необходимо сначала открутить опору, поднять двигатель на домкрат и только потом снимать.

• Левую опору двигателя нужно открутить, а затем опустить натяжитель.

• Опорный болт не упадет из-за того, что он упирается в шкив гидравлической ленты.

• Использование для откручивания шкива храповика и бранки.

• Поднимаем двигатель бутылочным домкратом, не снимая защиту картера. Домбрацию мы выводим через специальное отверстие, которое предназначено для слива масла в обороне. Чтобы край картера был поврежден домкратом, можно участок подставить.

• Если вы поднимете домкрат мотор-колеса, вам нужно будет снять защиту с картера. А перед тем, как снимать сменную деталь, нужно предварительно вытянуть гайку из опоры двигателя.
• Теперь вытяните ремень через опору.

Перед приобретением ремня генератора на ВАЗ 2110 необходимо убедиться в наличии 6 потоков, длина которых составляет 1115 миллиметров. Если вы не нашли такой альтернативы, вы можете приобрести аналогичный товар у автомобиля Лада Приора.

• После этого устанавливается новый ремень генератора в обратном порядке.

Бренд хронометража. Установка меток ГРМ на примере двигателей ВАЗ 2110 2111 и 2112

Дорогие друзья, сегодня мы расскажем вам об основах установки меток времени на примере 16 клапанного двигателя ВАЗ. Не секрет, что правильно установленные метки Время — гарантия исправной работы двигателя. Если теги показывает некорректно нормальную работу Движок исключен.Также важно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда же нам придется разобраться с процедурой отсчета времени по отметкам? При необходимости замены ремня ГРМ при очередном сервисе по правилам, к тому же ролики в этом случае обязательно поменяются вместе с ремнем. Кроме того, если у нас есть комнатная помпа. Приводной ремень газораспределительного механизма необходимо снять, так как именно он управляет нашей «водяной помпой». Хорошо, если (худший вариант).Мы порвали пояс. Тогда, если «залипший» двигатель — огромная проблема, поршень соответствует клапанам, и хотя бы снятие блока блока с заменой клапанов нам гарантировано. Итак, каковы временные метки и где они применяются. Первый. метки На шкивах распредвалов, как на входе, так и на выпуске:

Знак зажигания на форсунке. Замена ремня грм на мотор 8кл. Зазор между ДПКВ и шкивом зажигания.

Каток замена грМ и выставляю ГРМ брус На видео ВАЗ 2110. 8кл Наша группа в ВК: Instagram :.

Как быстро установить метки ГРМ для ваз 8кл

замена ГРМ на мотор 8 кл. Натяжение роликового ремня отображается неправильно! Все на обратной стороне Надо натянуть.

Они должны совпадать с меткой на валу коленчатого вала, и существует несколько методов расчета этого метки . Достаточно сложно снять ременной шкив генератора (он не позволяет увидеть этикетку) и на улице увидеть совпадающие метки.

При таком совпадении следы поршня находятся в ВМТ (верхняя мертвая точка)

И, наконец, третий вариант установки положения положения коленчатого вала на маховике, их можно увидеть, если снять резину редуктора на коробке передач:

Вот варианты сравнения отметок времени, предлагаем вам пример двигателей 1. 5 16V, установленных на ваз 2110 , ВАЗ-2112 и ВАЗ-2111.Если у вас все еще есть вопросы о том, как топтать время на вашем движке. Задайте их на нашем форуме в соответствующем разделе.

Каждый узел и деталь в машине изнашиваются, и ремень газораспределительного механизма не исключение. Чтобы замена проводилась правильно, производитель автомобиля в паспорте указал время износа всех элементов автомобиля. ВАЗ Замена ремня ГРМ 2110 и 2112 по паспорту должна происходить каждые 45 тыс. Км. Конечно, показатель неточный, ведь все зависит от стиля езды, условий эксплуатации и климата.Специалисты рекомендуют проверять ремень каждые 10 тысяч км пробега.

В этом материале мы рассмотрим следующие вопросы:

1. Как происходит отсчет отсчета времени и его элементы;
2. Признаки неисправности ГРМ;
3. Замена на 8 и 16-ти клапанный моторчик.

Полезный совет! Если через 45 тысяч вы провели замену ремня, но при этом он остался в рабочем состоянии, то сразу выбрасывать не стоит. Рекомендуем положить в багажник или в салон, ведь никто не знает, что может случиться с машиной в пути.

Принцип действия и расположение ремня

Этот элемент представляет собой резинометаллический пояс или металлическую цепочку. Впуск топливовоздушной смеси, а также выпуск выхлопных газов — это работа ГРМ. Поломка элемента грозит ремонтными работами, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ — это звено между коленчатым валом и распределительным валом.

При замене ремня ГРМ на ВАЗ 2110 или 2112 водителя в первую очередь интересует вопрос расположения этого элемента. Открыв крышку капота, вы сразу обнаружите ремень с зубчатой ​​поверхностью. Его основное отличие от других подобных элементов заключается в том, что ремень охватывает несколько шкивов.

Когда нужно поменять ремень ГРМ

Во-первых, стоит рассмотреть признаки, которые вы можете почувствовать или определить визуально:

• моторного отсека Посторонний шум;
Выхлоп
• стал черным;
• затруднение при запуске двигателя;
• при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но когда они возникают, чтобы привлечь их внимание в первую очередь, именно этот элемент необходим. Для проверки предмета его нужно разобрать: отключается минусовой провод от АКБ, снимается заглушка, затем снимается ремень генератора и шесть болтов, фиксирующих защитный кожух. После этого вы можете оценить состояние элемента.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется при обнаружении следующих повреждений:

• связка резиновая;
• утечек масла;
• наличие потертостей, трещин и складок;
• выпуклости, порезы;
• наличие оборванных ниток.

Процесс замены — подробные инструкции

Разберем варианты с 8- и 16-клапанными двигателями, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов потребуется один и тот же набор инструментов для замены. В список вошли штатные инструменты, которые можно обнаружить в гараже практически у каждого водителя.

Кроме самого ремня ГРМ и ролика на ВАЗ 2110 или 2112, в работе вам понадобятся:

• специальный ключ, регулирующий степень натяжения ролика;
• caid ключ на «17»;
• ключ на «15»;
• ключ на «10»;
Крепление
• , как альтернатива — мощная отвертка.

Замена на 8-клапанный двигатель

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

1. В первую очередь обесточьте аккумулятор — для этого нужно достать минусовой провод;
2. Открутите болты, удерживающие защитный кожух кожуха ГРМ, после чего снимите кожух;
3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правым колесом;
4. Наша задача — совместить метки на крышке и, соответственно, на шкиве, как указано на всех схемах.Для этого поверните деталь по часовой стрелке;
5. Подойдите к КПП и снимите с него заглушку;
6. Нам нужно проверить совпадение метки в этом отверстии;
7. Блокировка маховика — для этого можно использовать установку или мощную отвертку;
8. Теперь вы можете снять шкив генератора MRM;
9. Добрались до гайки, удерживающей ролик ГРМ — ее нужно открутить, но не откручивать;
10. Итак, мы добрались до нужного грампольного элемента ВАЗ 2110 или 2112. Теперь его можно удалить. Все предметы, которые она закрывает, необходимо мыть с помощью моющего средства. После удаления загрязнений участок нужно протереть чистой тряпкой;
11. Далее происходит установка нового ремня ГРМ и ролика натяжителя — в направлении, указанном стрелкой. Иногда бывает, что производитель не указывает стрелки, в этом случае нужно поставить элемент так, чтобы надпись читалась слева направо;
12. Для натяжения нужно вращать ролик против часовой стрелки
13. Следующим шагом является проверка ремня ГРМ и его натяжения.Проверять элемент необходимо при холодном моторе, при этом температура в гараже или боксе должна быть в пределах + 15- + 30С. Запускаем двигатель и проводим осмотр ремня ГРМ.

Если нет лишних звуков, вибраций, то все элементы можно установить обратно — это колесо, кожух и брызговик.

Замена на 16-клапанный двигатель

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем в версии, где 8 клапанов. Итак, замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нужно демонтировать защиту ремня. Ее удерживают 6 болтов.
2. Далее нужно снять фишку с датчика коленвала — открутить крепление и достать сам датчик. Для наглядности можете изучить фото.
3. Если самостоятельно разбирать газораспределительный механизм, то наверняка заметили отсутствие одного зубца.Это сделано для того, чтобы датчик мог самостоятельно найти мертвую точку. Также с помощью этой функции можно заблокировать коленвал.
4. Можно выполнить блокировку, когда трубка будет помещена в отверстие под датчик подходящего размера. Теперь шкив заблокирован, поэтому его можно безопасно демонтировать.
5. Далее схема работы практически ничем не отличается от снятия 8-клапанного распределительного механизма своими руками — ослабьте крепление ролика и получите неисправный или износной ремень.
6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить с ним ремень или сделать прокрутку распредвала.
7. Когда новый элемент установлен, вы можете вернуть все в исходное положение. Начиная с крепления шкива — закручиваем болт и соединяем шестерню — на масляном насосе будут метки. Если они отсутствуют, вы можете изготовить этикетку самостоятельно.
8. Соединять детали нужно аккуратно, так как шестерня распределительного механизма не должна выбиваться.
9. С помощью специального ключа надо натянуть ремень. Такой ключ есть далеко не у всех, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить о гайке, которую нужно плотно затянуть.
10. Проверяем растяжку, резина должна отойти от шестерни, но складок быть не должно.
11. Осталось 2 раза проверить натянутые и убедиться, что этикетки остались на прежнем месте — работа завершена

Как видите, заменить ремень ГРМ ВАЗ 2112 достаточно просто.Главное выделить в это время. Проверяйте газораспределительный механизм каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Своевременная замена ремня ГРМ предотвратит его поломку, а значит, и сложный и дорогостоящий ремонт, за которым он последует. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч километров, а замену деталей при пробеге 50 тысяч.Не нужно лениться и регулярно проверять состояние ремня ГРМ, что значительно сэкономит вам при последующем ремонте после его обрыва.
Проверить ремень ГРМ ВАЗ 2110, 2112 на возможные дефекты следующим образом. Снимаем защитную крышку, перезарядив 6 болтов и осматриваем. Что искать? Признаками неисправности являются трещины, появление выступающих нитей, износ зубчатой ​​поверхности, сильная выпадение, углубления или различные виды выпуклостей, а также наличие масла на поверхности ремня.При обнаружении вышеперечисленных неисправностей его необходимо заменить. Большинство автовладельцев предпочтут ехать на СТО и там заменять, но если не боитесь трудностей, то приступайте.
Замена ремня ГРМ ВАЗ 2110, 2112 8 клапанов следующим образом:
1. Снимаем защитный кожух, брызговик моторного отсека, а также ремень генератора.

2. Нарисуйте правую сторону, включите 4 или 5 передачу и, вращая колесо, установите поршень первого цилиндра в ВМТ.Для этого табличка на шкиве распределительного вала должна быть совмещена с табличкой на корпусе двигателя.

3. Проверьте соответствие маховика.

Если метка на маховике не совпала, то все равно отворачиваемся до совпадения меток на шкиве распредвала и проверяем еще раз.
4. Ослабьте гайку крепления натяжного ролика, а также, поворачивая ролик, ослабьте натяжение ремня ГРМ.

5. Снимите ремень со шкива распределительного вала, ролика, а также шкива водяного насоса.

6. Затем снимите шкив генератора. Чтобы открутить крепежный болт, нужно зафиксировать коленвал от прокрутки. Снимаем колпачок в картере и с помощью монтажной и большой отвертки удерживаем маховик за зубья венца.

7. Выверните болт, вытащите его вместе с шайбой и снимите шкив привода генератора.

8. Полностью снимите ремень привода ГРМ с зубчатым шкивом.

9. Перед установкой новой очистите от грязи и смазки все шкивы, а также натяжной ролик.Если замена происходит на 50 тысячах пробега, то меняйте сам ролик.
10. Установка всех деталей привода газораспределительного механизма производится в обратной последовательности. Шкив генератора установлен так, чтобы отверстие 1 приходилось на установочную втулку 2.

11. При установке ремня ГРМ необходимо правильно провести его растяжку (см. Ниже).
12. Проверьте работу стрелы. Если он ощущается, ощущается люфт или следы потока смазки, то натяжной ролик необходимо заменить.
13. Для замены ролика необходимо открутить гайку его крепления, снять шайбу, а затем и ролик.

14. Новый подшипник устанавливается в обратном порядке, при этом отверстия под ключ должны быть вывернуты.

Как натянуть ремень ГРМ ВАЗ 2110,2112

При слишком слабой растяжке возможно запрыгивание зубцов на шкиве распределительного вала, что приводит к нарушению фаз газораспределения. Слишком сильная растяжка чревата быстрым износом подшипников водяного насоса и натяжного ролика.Также нарушение регулировки приводит к быстрому износу ремня ГРМ.
Поверните шкив распределительного вала с двумя зубьями, коленчатый вал в обратном направлении (против часовой стрелки), чтобы натянуть ремень.

Проверить натяжение. Если все правильно, то он должен повернуться на 90 градусов от усилия пальцев, между шкивами, как на картинке:

Если натяжение не совпадает, ослабьте крепежную гайку и поверните ролик против часовой стрелки где-то на 10 градусов, для ослабления — против часовой стрелки.

Следует специальный ключ для вращения, а при его отсутствии вставляем в отверстия два сверла и отверткой вращаем в нужную сторону. Удерживая ролик, затяните гайку крепления.

Проверните коленчатый вал на два оборота и проверьте натяжение, как показано на рисунке выше. При необходимости повторяем растяжку.

Провернуть коленчатый вал за шкив распредвала категорически запрещается.

Замена ремня ГРМ на 16-ти клапанном двигателе проводится в той же последовательности, что и на 8-ми клапанном

Замена и растяжка ремня ГРМ ВАЗ 2110 8 и 16 клапанов

http: // syt / wp-content / plugins / svensoft-social-share-buttons / images / palaceholder.png.

Самостоятельная замена Ремня ГРМ ВАЗ 2110, 2112 Своевременная замена ремня ГРМ предотвращает его поломку, а значит, и сложный и дорогостоящий ремонт, который последует за ним. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч

Бывший флагман российского автопрома ВАЗ 2110 с двигателем 1.5 16 клапанов. Планируется замена ремня ГРМ после 30 000 км пробега после последней замены. Вскрытие показало, что если бы сегодня их не меняли, то завтра работал бы наш автомобилист. Как правило, мы рекомендуем всем клиентам проверять состояние ремня не реже одного раза в 5000 или один раз в год. Но зная качество наших запчастей, лучше почаще. На этом двигателе при обрыве ремня сгорают почти все клапана. Статья актуальна для ВАЗ 2112))

Смотрим, запоминаем и не доводим до этого.

Пациент стал уже пяти миллиметров и вообще очень плохо выглядел. Отправляем на доску почета.

А вот и исполнитель торжества.

Снимите амортизатор и гидробак, чтобы в дальнейшем они не мешали.

Ослабляем болт на семнадцать, натяжной ролик сервисного ремня и снимаем последний. Полностью снять он не сможет мешать опоре двигателя.Если ремешок требует замены, необходимо открутить подушку двигателя.

Снимите натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимите это.

Снять правое колесо, пластиковый брызговик и слить антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, поворачивая коленчатый вал до совпадения меток на шкивах распределительных валов и защитной крышке ремня ГРМ.

Метки на левый распредвал выпускных клапанов. Ярлык на защитной крышке выделен.

Аналогично впускным клапанам с распределительным валом. Он прав. На его шкиве есть внутреннее кольцо для датчика фазы, поэтому перепутать шкивы очень сложно.

Снимите шкив коленчатого вала. Копируем коленвал с другом. Сажаем в машину и заставляем включить пятую скорость и нажимаем тормоз до упора. А в это время легким движением руки откручиваем болт шкива коленвала.Снимите его и нижнюю защитную крышку.

Видим, что метка на звездочках и прорезь сбоку крышки коленвала совпали.

Ослабляем болты на семнадцать натяжных и резиновый ролик и снимаем ремень ГРМ. После этого сами ролики. Мы все равно их меняем.

Отверните и выкрутите участки распределительных валов и снимите их. Помните, что у правого шкива распредвала с внутренним кольцом для датчика фазы.Картинка должна получиться такой.

Откручиваем все, что держит защитный пластиковый чехол и снимаем последнее. Откручиваем три болта к помпам. Они находятся под шестиугольником.

И достань.

Помпа для шестнадцатиклапанного двигателя немного отличается от обычной для восьмиклапанного. Имеет ушко с резьбой для крепления защитного кожуха.

Смажьте прокладку тонким слоем герметика и установите насос на место.Затяжные болты затянуть. Ставим на место защитный кожух. Проверяем, что взял бы на место, иначе натерет ремень. Если все в порядке, перекручиваем все, что держит и ставим шкивы распредвала и новые ролики.

Проверить совпадение меток на распредвалах и коленвалах. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим надпись слева направо.

Правая, это нисходящая ветвь ремня должна быть в натяжении.Можно повернуть правый распредвал на несколько градусов по часовой стрелке, надеть ремень и повернуть обратно. Таким образом протягиваем нисходящую ветку. На натяжном ролике есть два отверстия для специальных соединений. Найти его можно в любом автомобильном магазине. Цена вопроса 60 руб. Чтобы натянуть ремень ГРМ, вставляем спецпятку и против часовой стрелки крутим ролик. Сколько споров много по поводу натяжения ремня ГРМ, напишите так: натянутый ремень не должен иметь зазора между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально экспериментировал). Помните: вздернутый ремень сокращает срок службы помпы, а из-за недоделок может быть отремонтирован. (фото внизу)

Проверить все теги. Проверяем коленвал на два оборота и еще раз проверяем метки. Если поршень с клапанами не совпал и метки совпали, то примите мои поздравления. Далее все ставим на место в порядке обратного снятия. Не забываем затягивать болты. Ролик сервисного ремня натягиваем тем же ключом, что и натяжной ролик ремня ГРМ.Залить антифриз и довести машину. Желаем ремню долгих лет службы, но незабываемо периодически его проверяют, все-таки сделано в России.

А вот что будет при обрезании ремня на моторе 1.

Теперь легко поменять ремень ГРМ на шестнадцатиклапанном моторе, любимой десятке.

Видео по замене зубчатого ремня шестнадцатиклапанного 10

Удачи на дорогах! Ни гвоздя, ни жезла.

Карбюратор на 16 клапанный двигатель.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам. Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный метод увеличения «мощности» вашего автомобиля. Итак, как переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе и плохое состояние ролика.Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки.Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

Сюда входят:

• тозольная трубка;
• масляный насос;
• масло Картер;
• различные датчики;
• коленвал и многое другое.

Несмотря на внушительный список, описанный ниже по тексту метод действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты. Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

Тяги ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов.Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку. Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит.Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.

GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, ему лучше помочь квалифицированным мастерам с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. Это отличный способ еще больше увеличить грузоподъемность автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Объектом переделки является модификация карбюраторного двигателя 21083 от моделей ВАЗ 2108, 2109, 21099. Основная цель — переделать в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112.

Испытания ВАЗ -2109, на котором была установлена ​​16-клапанная головка, показала большую разницу в поведении автомобиля относительно привычной для него системы питания. На малых оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с большим, чем у двигателя, компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• GBC 16V,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• DMRV,
• выхлопная система с приемной трубкой с постоянным током,
• термостат с датчик,
• оба ролика,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределительного механизма
• комплект проводки
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• указатель и уровень масла датчик,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленчатого вала
• шатуны
• привод генератора,
• корпус масляного насоса с датчик положения,
• выхлопная система В комплекте.

Порядок выполнения работ

Все операции можно проводить, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

• Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены форсунки системы охлаждения. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
• Удален поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
• Масляный насос заменен на другой, на крышке которого есть пробоотборник для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
• Установлены новые форсунки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
• Подготовить к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки придется укорачивать болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
• Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак Устанавливается на место и подключается к автомагистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
• Чтобы не протягивать новую проводку, можно при ее установке в стене моторного отсека вырезать отверстие как в ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
• Навесной насос от ВАЗ-2112.
• Для вентиляции заменен блок-картер на новый от ВАЗ-2112, приобретается с масляным щупом.
• Головка установлена, при этом старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Установлен термостат форсунка ОТ Двигатель «Самара» — 21082.
• Подсоединены форсунки системы охлаждения.
• Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры Остается старый, а для термостата необходимо покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Крышка клапана устанавливается на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен на место воздушный фильтр Установлен трос привода дроссельной заслонки от 21103.
• Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые характеристики своей машины на высоких оборотах коленчатого вала.Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

1. Увеличить мощность.
2. Улучшение звуковых характеристик На высокой скорости.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа Блок питания.
5. Не требуется постоянная установка клапанов.

Но есть и недостатки:

1. Для замены в гараже понадобится много деталей и инструментов.
2. На низких оборотах Двигатель на 16 кл немного хуже своего 8-клапанного аналога.

Вот два варианта замены:

1. Установка целочисленного двигателя от 2112 модели.В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели.Далее таких работ проводится:

1. Демонтируем старый силовой агрегат, Отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства нужен метчик, так как весь узел сборки. Это основная проблема в гараже.
2. Когда двигатель снят, можно установить новое место посадки. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
4. Отличная замена бачку «девятка» — аналог от 2112. Детали по размеру совпадают, но у них другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно взять медные трубки, которые лучше гнуть.
6. Теперь можно наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется делать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Карбюраторный 16-ти клапанный двигатель ВАЗ. Ставим готовый двигатель

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанным, отличается лучшей нагрузкой при достижении больших оборотов.В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
• Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
• Распределение фазового впрыска — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Зад — масляный фильтр, Градуировка коллектора, датчик положения коленвала.
• Спереди — впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна методом литья.
• Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
  Обозначение класса цилиндра выполняется латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников.Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установка тяговой полууловителя в гнездах на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников изготовлены из стали алюминиевой, тонкостенные.На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
  Канавки отсутствуют на нижних коренных вкладышах, верхнем вкладышах на третьей опоре и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
• Масло к шейкам шатунов подается через коренные сквозные отверстия, просверленные в каналах вала коленчатого вала, закрытые пробками.
• Коленчатый вал установлен перед приводом распределительного вала. Он с ней связан, служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
• Поршни из алюминия. В продольном сечении юбка конической формы, в поперечном — овальная.
  На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец.Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
  На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Они не допускают прорыва к каркасу двигателя газов, а способствуют отводу теплового поршня к цилиндру:

• Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

• С обеих сторон головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
  Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
• Металлокерамические седла и латунные направляющие гильз клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.№
  От загрязнения отверстия предохраняют масляные колпачки, детали из маслостойкой резины.
• V-образные в два ряда — стальные задвижки. Выпускной клапан имеет головку из жаропрочной стали.
  Они приводятся в действие гидротриферами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапера позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
  Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

• Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
  Снаружи сложенные кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
• Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 на 16 клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, которая снабжена ресивером и коллекторами.
• Дроссельная заслонка, в которой находится датчик управляющий, в положении которого находится дроссельная заслонка.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высокого напряжения.
• Проводка на форсунках и под капотом.
• Бензиновая сборка.
• Указатель уровня масла.
• Магистраль и трубки для подачи топлива.
• Генератор.
• Рампа с насадками.
• VS 5.1 … -42 контроллер
• Датчик положения коленвала.
• Датчик скорости.
• Электропроводка до АЗС.
• Кронштейн генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блок, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

• ГБ, бензобак, топливные трубки сняты.
• Демонстрирует всю систему зажигания.
• Генератор, термостат, все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоединить форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
• Удален поддон.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
• Масляный насос меняем на прибор, у которого на крышке есть заправка для ДПКВ.

• Поменять форсунки для всей системы охлаждения.
• Выполнены подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
• Топливный бак подключается к магистрали, после установки на место.
• Электропроводка к ТНВД выполняется от блока управления.
• Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя продлевать, а в стенке моторного отсека вырежьте лишнее отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Меняет помпу.
• Установлен новый сапун для вентиляции картера, который приобретается одновременно с масляным зондом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединитель для форсунок охлаждающей жидкости.
• Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
• Устанавливается по меткам ремня.
• Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один старый болт и один новый, под который на колодке есть отверстие.
• Все датчики установлены: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
• Крышка клапана надевается на герметик.
• Выставлены модуль зажигания, дроссель, ресивер, гофра, свечи. Поддерживает проводку к датчикам.
• Поставил воздушный фильтр, новый трос.
• Установить новый паук, резонатор. Глушитель может остаться старым.
• Масло, охлаждающая жидкость, бензин.
• Электропроводка подключается в салоне к панели приборов и замку зажигания.

Способ переоборудования на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо виден на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Объект переделки нанесен на карбюраторную модификацию двигателя 21083 от моделей ВАЗ 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжектор путем установки блока цилиндров главного двигателя от ВАЗ 2112.

Испытания ВАЗ-2109, на который устанавливалась 16-клапанная головка, показала большую разницу в поведении автомобиля относительно привычной для него системы питания.На малых оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с большим, чем у двигателя, компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• GBC 16V,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• DMRV,
• выхлопная система с приемной трубкой с постоянным током,
• термостат с датчиком ,
• оба ролика,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределительного механизма
• комплект проводки
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• указатель и датчик уровня масла ,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала
• шатуны
• привод генератора,
• корпус масляного насоса с глушителем датчика положения,
• выхлопная система в комплекте.

Порядок выполнения работ

Все операции можно проводить, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

• Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены форсунки системы охлаждения. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
• Удален поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
• Масляный насос заменен на другой, на крышке которого есть пробоотборник для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
• Установлены новые форсунки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
• Подготовить к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки придется укорачивать болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
• Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак Устанавливается на место и подключается к автомагистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
• Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
• Навесной насос от ВАЗ-2112.
• Для вентиляции заменен блок-картер на новый от ВАЗ-2112, приобретается с масляным щупом.
• Головка установлена, а старая прокладка заменена на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Термостат установлен ОТ. инжектор Двигатель «Самара» — 21082.
• Форсунки системы охлаждения подключены.
• Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры Остается старый, а для термостата необходимо покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Крышка клапана устанавливается на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен воздушный фильтр на место, установлен трос привода дроссельной заслонки от 21103.
• Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель.Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана. Можно обнаружить множество неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель.Стоит предупредить, что многие детали придется заменить.

Сюда входят:

• тозольная трубка;
• масляный насос;
• масло Картер;
• различные датчики;
• коленвал и многое другое.

Несмотря на внушительный список, описанный ниже по тексту метод действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

Тяги ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.

GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, ему лучше помочь квалифицированным мастерам с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. это отличный способ для того, чтобы еще больше увеличить грузоподъемность своих автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга.Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

1. Увеличить мощность.
2. Улучшение звуковых характеристик На высокой скорости.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа Блок питания.
5. Не требуется постоянная установка клапанов.

Но есть и недостатки:

1. Для замены в гараже понадобится много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга.Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства нужен метчик, так как весь узел сборки. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался.Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
4. Отличная замена бачку «девятка» — аналог от 2112. Детали по размеру совпадают, но у них другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно взять медные трубки, которые лучше гнуть.
6. Теперь можно наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется делать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Запасные части и аксессуары RK EXCEL O.E.M ЗАМЕНА ЦЕПИ И ЗВЕЗДОЧКИ 3074-890E tricornernj

1. Home
2. Автомобильная промышленность
3. Запчасти и аксессуары
4. Запчасти для мотоциклов
5. Трансмиссия и трансмиссия
6. Цепи, звездочки и детали
7. RK EXCEL O.ЗАМЕНА ЦЕПИ И ЗВЕЗДОЧКИ EM 3074-890E

RK EXCEL OEM ЗАМЕНА ЦЕПИ И ЗВЕЗДОЧКИ 3074-890E, 3074-890E RK EXCEL OEM ЗАМЕНА ЦЕПИ И ЗВЕЗДОЧКИ, Бесплатная доставка для многих подержанных продуктов, Найдите много отличных новых получите лучшие предложения на RK EXCEL O, E, M, ЗАПАСНЫЕ НАБОРЫ ЦЕПИ И ЗВЕЗДОЧКИ 3074-890E по лучшим онлайн-ценам на, Просмотр из огромного ассортимента Здесь Официальный интернет-магазин Купить сейчас High-End Contemporary Fashion Скидка 20%, Rock Bottom Цена! НАБОРЫ 3074-890E RK EXCEL O.ЗАМЕНА ЦЕПИ И ЗВЕЗДЫ E.M.

RK EXCEL O.E.M ЗАМЕНА ЦЕПИ И ЗВЕЗДОЧКИ 3074-890E

Найдите много отличных новых и подержанных опций и получите лучшие предложения на RK EXCEL O.E.M. ЗАПАСНЫЕ НАБОРЫ ЦЕПИ И ЗВЕЗДОЧКИ 3074-890E по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Номер детали производителя: ： 3074890E, 3074-890E ， Торговая марка: ： Rk Excel ： MPN: ： 3074890E ， UPC: ： Не применяется ： Гарантия: ： 90 дней ， Тип: ： Цепь и звездочка O.E. Комплект ，

RK EXCEL O.E.M ЗАМЕНА ЦЕПИ И ЗВЕЗДОЧКИ 3074-890E

ГБЦ ваз 2108 форсунка.

ПРЕДУПРЕЖДЕНИЕ
Головка блока цилиндров заменяется целыми корпусами подшипников, поскольку они обрабатываются вместе.

1. Снимите ГБЦ с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (см. «Замена прокладки ГБЦ»).

2. Выкрутите крепежный винт и отсоедините нагревательный штуцер от карбюратора. Если винт не может быть ослаблен, ослабьте зажим и снимите шланг с фитинга.

3. Снимите четыре гайки крепления карбюратора (две из них расположены на противоположной стороне).

4. Снимите карбюратор с впускной трубы.

5. Осторожно снимите прокладки карбюратора.

6. Снимите две гайки, крепящие теплозащитный экран карбюратора.

7. Ослабьте гайку на штуцере.

8. Снимите тепловой экран карбюратора.

9. Снимите две гайки, крепящие заборник теплого воздуха.

10. Отвинтите гайку подъемной проушины.

11.Снимите ушко и воздухозаборник.

12. Снимите девять гаек, крепящих впускную трубу и выпускной коллектор.

13. Снимите выпускной коллектор.

14. Снимите впускной патрубок.

ПОЛЕЗНЫЕ СОВЕТЫ

После снятия выпускного коллектора и впускной трубы поместите деревянные прокладки под головку блока цилиндров, чтобы не повредить клапаны, выступающие из головки блока цилиндров.

15.Снимите две прокладки.

ПРИМЕЧАНИЕ

Осторожно снимите прокладки. Если выпускной коллектор и прокладки впускной трубы не повреждены и не слишком затянуты, их можно использовать повторно. Осторожно отделите пригоревшие прокладки выпускного коллектора и впускного патрубка отверткой.

16. Снимите свечи зажигания с головки блока цилиндров.

17. Снимите датчик температуры охлаждающей жидкости (ДТОЖ).

18.Выкрутите датчик контрольной лампы давления масла.

19. Снимите десять гаек, крепящих оба корпуса подшипников распределительного вала.

20. Снимите оба корпуса подшипников распределительного вала с головки блока цилиндров.

21. Снимите распределительный вал.

22. Снимите сальник с переднего конца распределительного вала.

23. Снимите гайку натяжного ролика.

24. Снимите натяжной ролик и упорную шайбу, расположенную под натяжным роликом.

25. Снимите подъемники клапана вместе с регулировочными шайбами.

ПРЕДУПРЕЖДЕНИЕ

Вынув очередной толкатель клапана, пометьте его и регулировочную шайбу серийным номером, чтобы при сборке установить их на место.

ПРИМЕЧАНИЕ
Привод клапана состоит из следующих частей: 1, 2 — клапаны; 3 — внешняя пружина; 4 — внутренняя пружина; 5 — пластина верхняя; б — бисквит; 7 — нижняя пластина.

Все эти детали необходимо снять с головки блока цилиндров.

26. Пометьте клапаны номером цилиндра, чтобы собрать клапаны. Маркировка может быть сделана пробойником как можно ближе к центру клапана: клапаны первого цилиндра — одна точка, второго — две и т. Д.

27. Поместите подходящий упор под клапан, который будет удаленный.

28. Установите компрессор клапанной пружины на головку блока цилиндров. Сожмите им пружины клапанов и удалите сухари. Постепенно ослабляя давление на ручку устройства, полностью растяните пружину клапана и снимите устройство с головки.

29. Снимите внешнюю пружину клапана с тарельчатым клапаном.

30. Снимите внутреннюю пружину клапана.

31. Снимите клапан с головки блока цилиндров.

32. Осторожно снимите колпачок штока клапана, не повредив направляющую клапана.

33. Снимите опорную шайбу пружины клапана (пластину). Таким же образом снимите остальные клапаны.
34. Промойте детали головки блока в бензине, протрите и просушите.

35. Очистить камеры сгорания от нагара. Осмотрите головку блока цилиндров. Если на головке блока есть трещины или следы перегорания в камерах сгорания, заменить головку блока цилиндров.

36. Проверьте ровность поверхности, прилегающей к блоку цилиндров. Для этого поместите металлическую линейку острием на поверхность головки блока цилиндров по центру вдоль, а затем по диагонали и измерьте зазор между плоскостью головки блока и линейкой с помощью щупа.Замените головку блока цилиндров, если зазор больше 0,1 мм.

37. Очистите клапаны от нагара. Сделать это можно подходящим металлическим инструментом.

38. Осмотрите клапаны. Заменить клапаны при следующих дефектах: глубокие отметины и царапины на рабочей фаске, трещины, деформация штока клапана, коробление диска клапана, следы прогорания. Незначительные следы и царапины на рабочей фаске можно удалить притиркой клапанов (см. Притирка клапанов).

ПРИМЕЧАНИЕ

Рис. 4.5. Размеры лотка клапанов
Повреждение рабочей фаски клапанов, не устраняемое притиркой, можно устранить шлифовкой на специальном станке. При шлифовании размеры, указанные на рис. 4.5. В скобках указаны различающиеся габариты двигателя ВАЗ 21083.

39. Проверьте состояние пружин клапана. Замените изогнутые, сломанные или треснувшие пружины клапана. Проверить эластичность пружин клапана.Для этого измерьте высоту пружин в свободном состоянии, а затем при двух разных нагрузках. Если пружина клапана не соответствует спецификации, замените пружину.

ПРИМЕЧАНИЕ
Параметры пружин клапана для определения их упругости:
внешняя пружина клапана:
свободная высота …………… 45,2 мм;
высота под нагрузкой (26,0 + 1,7) кгс … 33,7 мм;
высота под нагрузкой (46,2 + 2,4) кгс … 24,7 мм;
внутренняя пружина:
свободная высота………….. 34,1 мм;
высота под нагрузкой (9,0 + 0,8) кгс …….. 29,7 мм;
высота под нагрузкой (27,5 + 1,5) кгс …… 20,7 мм.

40. Проверьте состояние седел клапанов. Фаски седла клапана не должны иметь следов износа, точечной коррозии и коррозии. Мелкие повреждения (небольшие отметины, царапины и т. Д.) Можно устранить притиркой клапанов.

ПРИМЕЧАНИЕ
Более значительные дефекты седла клапана устраняются шлифовкой.

Фиг.4.6. Размеры седла клапана: a — седло впускного клапана; б — седло выпускного клапана; I — седло новое; II — седло после ремонта
Соблюдайте размеры, указанные на рис. 4.6. Сначала шлифуется фаска 20 °, затем фаска 45 °. После шлифовки седел необходимо отшлифовать клапаны, затем тщательно очистить и продуть головку блока сжатым воздухом, чтобы в каналах и камерах сгорания не осталось абразивных частиц. В скобках указаны различающиеся габариты двигателя ВАЗ 21083.

41. Проверить зазор между направляющими втулками и клапанами (рис. 4.7).
ПРИМЕЧАНИЕ

Рис. 4.7. Размеры клапанов и их направляющих
Зазор между клапаном и направляющей втулкой, мм:
условное для впускных клапанов ……………. 0,022-0,055;
номинал для выпускных клапанов …………… 0,029-0,062;
максимально допустимый зазор для впускных и выпускных клапанов … 0,3.
Зазор рассчитывается как разница между диаметром отверстия втулки и диаметром стержня клапана.Если зазор меньше предельного, попробуйте заменить клапан. Если зазор превышает максимально допустимый, замените направляющую втулку.

42. Выдавить дефектную направляющую втулку клапана со стороны камеры сгорания специальной оправкой.

43. Вставьте новую направляющую клапана в специальный стержень.

ПРИМЕЧАНИЯ

Направляющие клапана со стопорными кольцами доступны в качестве запасных частей. На направляющих клапанов стоит 0.На 2 мм больше наружный диаметр и меньшее отверстие клапана.

44. С помощью оправки вдавите направляющую втулку клапана со стороны распределительного вала до упора стопорного кольца в головке блока цилиндров.

45. Расширить отверстие в направляющей клапана расширителем до 8,022–8,040 мм для впускных клапанов и 8,029–8,047 мм для выпускных клапанов. Затем отшлифуйте седла клапана, как описано выше, центрируя инструмент по отверстию во втулке.

46. Осмотрите толкатели клапана.Если на рабочей поверхности толкателя клапана есть царапины, царапины или другие повреждения, замените толкатели клапана.

47. Осмотрите регулировочные шайбы толкателя клапана. На их рабочих поверхностях не должно быть задиров, вмятин, царапин, следов ступенчатого или неравномерного износа, трения металла. В случае появления таких дефектов шайбы подлежат замене. На шайбах допускаются концентрические следы приработки кулачков распредвала.

48. Измерьте длину болтов крепления головки блока цилиндров, так как при повторной затяжке болтов головки блока цилиндров вырвется наружу.Если длина болтов крепления головки блока цилиндров превышает 135,5 мм, замените болты.

49. Для проверки герметичности ГБЦ заглушить отверстие в патрубке рубашки охлаждения на заднем конце головки блока, перевернуть ГБЦ камерами сгорания вверх и залить керосин в рубашку охлаждения. каналы. Если появляются утечки керосина, значит, головка блока цилиндров не затянута и головку блока цилиндров необходимо заменить.

50. При установке старого клапана удалите заусенцы из отверстий трещин.После этого необходимо притереть клапан до седла (см. «Притирка клапанов»).

51. Установите клапаны в головку блока в соответствии с ранее сделанной маркировкой, предварительно смазав стержни клапанов моторным маслом.
52. Установите нижние пружинные пластины клапана.
53. Установите уплотнения штока клапана (см. «Замена уплотнений штока клапана»).

54. Замените распределительный вал, если на шейках распредвала и кулачках есть следы износа, задиров и глубокие риски.В мастерских, оснащенных специальными инструментами и приспособлениями, можно проверить радиальное биение шейки распределительного вала (радиальное биение шейки не должно превышать 0,02 мм) и зазор между отверстиями в подшипниках и шейками распредвалов, который должен не более 0,2 мм (зазор для новых деталей 0,069 -0,11 мм).
55. Установите распределительный вал и корпуса подшипников (см. «Замена уплотнений штока клапана»).
56. Установить прокладки, выпускной коллектор и впускную трубу.
57. Установите головку на блок цилиндров (см. «Замена прокладки ГБЦ»), проверьте зазоры в приводе клапана и при необходимости отрегулируйте их (см. «Регулировка зазоров в приводе клапана»).

Чтобы автомобиль всегда работал исправно, все его компоненты должны исправно работать. Особенно это касается силового агрегата. Если вы хотите узнать, как затягиваются болты цилиндров ВАЗ 2108, зачем это нужно и что для этого нужно? Наш ресурс поможет вам разобраться в этих вопросах.

[Скрыть]

Когда необходима затяжка?

Большинство отечественных водителей не понимают, с какой целью нужно выполнять эту процедуру, в каком порядке соблюдать и какой должен быть момент затяжки.Однако каждый водитель должен знать, что неправильные действия во время этого процесса могут повредить блок цилиндров. Соответственно, к этой процедуре следует относиться осторожно и ответственно.

Еще несколько лет назад производители автомобилей требовали, чтобы болты головки блока цилиндров затягивались при первом обслуживании машины. Но сейчас эта необходимость отпала и полностью легла на плечи водителей. Если вы являетесь владельцем ВАЗ 2108, то время от времени вам стоит проводить такую ​​процедуру.Когда это нужно:

• При появлении масляного пятна в месте соединения ГБЦ с самим блоком. Это свидетельствует об утечке расходной жидкости, которая может быть результатом как износа самой прокладки, так и ослабления штифтов.
• Если вы ремонтировали двигатель. Иногда такие ошибки допускают даже квалифицированные специалисты. Поэтому владельцу ВАЗ 2108 эта информация может оказаться полезной.
• Для проверки. Опытные автомобилисты рекомендуют подтягивать болты не реже, чем через каждые 2 тысячи километров.На практике известны случаи, когда в процессе эксплуатации ВАЗ 2108 шпильки расшатываются сами по себе.

Таким образом, если вы заметили утечку моторной жидкости в месте соединения головки с блоком цилиндров, первым делом проверьте момент затяжки штифтов.

Порядок действий и схема

Мы советуем вам затянуть винты, если вы когда-либо сталкивались с подобным процессом. Далее будет описан общий порядок действий для Лады 2108, но следует учитывать, что у каждого двигателя есть свои нюансы в эксплуатации, которые необходимо учитывать.

Необходимые инструменты

Для этой процедуры вам понадобится динамометрический ключ. Этот инструмент особенно необходим для затяжки винтов и определения крутящего момента. Его можно купить в любом специализированном магазине, а его цена колеблется в районе 1300 рублей (около 400 гривен).

Иногда так называемые «мастера» говорят, что для этой процедуры не нужно использовать динамометрический ключ. Мол, подойдет и обычный гаечный ключ, да и вообще винты можно закручивать «на глаз».Естественно, можно будет закрутить винты, но это будет неправильно, и в дальнейшем это может вызвать другие проблемы.

Головка блока цилиндров ВАЗ 2109 (ГБЦ) закрывает блок цилиндров от негативных воздействий. Головка блока цилиндров на ВАЗ 2109 представляет собой деталь сложной формы, изготовленную из специального алюминиевого сплава методом точного литья. После изготовления отливки она подвергается механической обработке. Головка крепится к блоку цилиндров десятью болтами.

Конструкция ГБЦ ВАЗ 2109

Конструкция ГБЦ ВАЗ 2109 состоит из следующих частей:

• картер с камерой сгорания, в которой воспламеняется топливовоздушная смесь и расположены все головки блока цилиндров;
• газораспределительный механизм (ГРМ), включающий клапаны, установленные под углом 7 ° 30 ‘к оси цилиндра, и ГРМ с распределительным валом;
• отводы с резьбой для свечей зажигания и форсунок;
• посадочных самолетов впускных и выпускных коллекторов;
• прокладка, которая отделяет головку блока цилиндров от самого блока цилиндров.

Вал ГРМ ВАЗ-2109 отлит из чугуна и имеет пять опор, имеет восемь кулачков для открытия клапанов. Он приводится в движение от шкива коленчатого вала зубчатым ремнем. Седла и направляющие клапанов запрессованы в головку блока цилиндров. На внутренней стороне втулок имеются канавки для подачи смазки; сверху вводы закрыты маслоотражающими колпачками.

Клапаны изготовлены из стали, а головка впускного клапана — из жаропрочной стали. Впускной клапан больше выпускного.Зазоры между клапанами и кулачками распределительных валов регулируются с помощью специальных шайб с повышенной износостойкостью. Толкатели клапанов представляют собой металлические чашки, которые перемещаются в отверстиях головки блока цилиндров. Для повышения износостойкости их поверхность цементируют.

Головка блока цилиндров (ГБЦ) ВАЗ 2109 соединяется с блоком цилиндров через специальную прокладку. Прокладка должна обеспечивать герметичность каналов системы охлаждения, маслопровода и камеры сгорания. Чтобы он выдерживал высокую температуру и высокое давление, его часто делают из армированного металла.

Прокладка одноразовая, ремонту не подлежит, при выходе из строя необходимо заменить. Замена прокладки ГБЦ ВАЗ 2109 вполне может производиться своими руками.

Причины ремонта ГБЦ

В подавляющем большинстве случаев ремонт ГБЦ проводится не по причине поломки самой головки, а при конструктивном выходе из строя элементов, связанных с головкой. Это может быть выход из строя самой главной в двигателе прокладки между головкой и блоком.Он разделяет системы смазки и охлаждения, камеру сгорания и атмосферный воздух в моторном отсеке. Прогорание может произойти на границе любых систем с прокладкой:

• система охлаждения и окружающего воздуха;
• система смазки и атмосферный воздух;
• система охлаждения и смазки;
• система охлаждения и камера сгорания.

Каждая из этих неисправностей имеет свой набор симптомов. При попадании охлаждающей жидкости (охлаждающей жидкости) в систему смазки в расширительном бачке системы охлаждения появляется масляная пленка.О попадании охлаждающей жидкости в систему смазки свидетельствует появление на масляном щупе темно-коричневой водно-масляной эмульсии.

Следы охлаждающей жидкости в моторном отсеке могут указывать на повреждение прокладки. Но если это не так, потребуется замена пробки блока цилиндров. Выгорание в атмосферу сразу определяется по характерному звуку, отчетливо слышному при работающем двигателе. О попадании антифриза в камеру сгорания сигнализирует белый дым из выхлопной трубы.Демонтаж головки блока и замена прокладки являются обязательными при многих ремонтных действиях в отношении узлов и агрегатов ГБЦ, таких как притирка клапанов, ревизия ГБЦ ВАЗ, расточка блока цилиндров ВАЗ 2109.

Каждый раз при ремонте головки блока цилиндров необходимо заменять прокладку головки блока цилиндров.

Снятие ГБЦ с блока цилиндров

Вам понадобятся инструменты, чтобы снять головку блока цилиндров с блока цилиндров.Некоторые из них можно найти практически в каждом гараже (отвертки, ключи), что-то можно сделать из подручных материалов (ручка-рычаг), купить или взять напрокат. У вас должен быть динамометрический ключ, чтобы гарантировать, что болты и гайки затянуты с заданным моментом. До тех пор, пока момент сопротивления болта затяжке не превышает заданное значение, ключ работает, а как только сопротивление достигает заданного значения, инструмент начинает проскальзывать через храповик.

Для снятия ГБЦ с блока необходимо освободить двигатель от мешающего шарнира.Порядок действий следующий:

• снимаем воздушный фильтр;
• , если двигатель карбюраторный, отсоединить карбюратор; если двигатель инжекторный, отсоедините инжектор;
• отсоединить штаны от коллектора;
• снимаем трамблер;
• откручиваем крышку ГБЦ;
• снимаем карбюратор и коллекторы.

Теперь приступим к демонтажу ГБЦ. Начинаем откручивать болты. Используйте гаечный ключ, так как болты затягиваются с большим усилием, а также заклинивают при термическом и механическом воздействии.Наденьте рычаг усилителя на ручку и снимите болты. Снимаем рычаг с ключа и откручиваем все 10 болтов. Осторожно поднимите голову и снимите ее с блока.

Прокладка может остаться прилипшей к блоку или к головке, не боритесь за ее целостность, т. К. Она заменяется. Боритесь за сохранность соприкасающихся поверхностей головки и блока. В сложных случаях пропитайте приставшие фрагменты специальным составом.

После полного удаления всех фрагментов прокладки обезжирить поверхности блока и головки бензином.

Автолюбители, независимо от того, как долго они владеют автомобилем, постоянно ищут способы увеличения мощности двигателя. Есть несколько вариантов улучшения вашего автомобиля, один из которых — переделка.

Мы знаем, что крутящий момент, а следовательно, и мощность прямо пропорциональны такому показателю, как коэффициент заполнения цилиндров рабочей смесью. Чем больше заправка, тем больше мощность двигателя, которая увеличивается при переключении максимального значения крутящего момента на более высокие обороты. Для этого устанавливаются распредвалы с увеличенными фазами впуска / выпуска и увеличенными подъемами клапанов, но на практике этого недостаточно.Если критически подойти к рассмотрению ГБЦ, то мы увидим множество недостатков — вроде бы небольших, но именно они мешают реализовать весь потенциал двигателя. Это связано с технологией изготовления при серийном производстве ГБЦ, а потому все исправлять придется нам самим или на СТО. Как? Об этом выступлении:

Стыковка каналов ГБЦ и коллекторов

Самая заметная «ошибка» наших производителей — неточное соединение отверстий каналов ГБЦ и коллекторов.Еще из уроков физики мы помним, что любая неровность на пути воздушного потока вызывает турбулентность, а, следовательно, уменьшение его скорости. Здесь есть целые «ступени», от которых нужно избавляться. При этом необходимо проверить прокладки коллекторов, чтобы они тоже не создавали препятствий.

Желательно перед началом работы надеть коллекторы на штифты. Это необходимо по той причине, что крепление коллекторов на автомобилях ВАЗ допускает небольшое смещение плоскостей ГБЦ и коллекторов относительно друг друга, что может привести к нулевому результату всех работ.Находим места на ГБЦ и коллекторах (по 2 штифта по краям) для легкого сверления. В ГБЦ металлические штифты сажаем плотно, но коллекторы должны ставиться на них легко, но без люфта. Проделайте необходимые отверстия в прокладке. Теперь точное позиционирование коллекторов и головок цилиндров гарантировано.

Следует учитывать, что если диаметр канала ГБЦ немного больше (1-1,5 мм) диаметра канала впускного коллектора, но совмещение их одинаковое, то этим можно пренебречь, так как это приведет к не создавать значительного сопротивления.Аналогичная ситуация создается на выходе, только канал ГБЦ теперь может быть немного меньше канала выпускного коллектора.

Впускные / выпускные отверстия в головке цилиндров

Если внимательно осмотреть впускные / выпускные каналы заводской ГБЦ, то сразу заметны литейные приливы в районе направляющих клапанов, выступающие в канал втулки и местами нарушенная форма узких каналов. Используя шаровые фрезы разной формы и размера, необходимо увеличить проходное сечение каналов, убрать все неровности и выступающие части.Форму канала необходимо изменить таким образом, чтобы его изгиб был максимально плавным, но сохранял определенные радиусы кривизны. Внутренняя поверхность впускных каналов оставлена ​​слегка шероховатой для лучшего испарения бензина с их стенок. Выхлопные каналы можно отполировать, хотя заметного эффекта это не даст.

Поперечное сечение воздуховода не должно быть правильной окружности. Входное отверстие имеет эллиптическую форму с небольшим расширением ствола перед седлом клапана. Остальная часть отверстия ГБЦ и впускного коллектора плавно сужается в направлении потока.

При увеличении диаметра каналов необходимо учитывать близлежащие внутренние коммуникации. Неаккуратная работа может привести к повреждению масляного канала или канала рубашки охлаждения. При работе с ГБЦ восьмиклапанных двигателей, которые используются на переднеприводных ВАЗах, нужно соблюдать предельную осторожность. Хотя это не спасет при растачивании одного воздухозаборника, в котором масляный канал настолько тесен, что неминуемо откроется. К сожалению, даже если канал остается закрытым, его можно просто покрыть тонким слоем алюминия, а затем лопнуть под давлением масла работающего двигателя.

Перед растачиванием желательно вбить в масляный канал стальную втулку, но, к сожалению, это не самый удобный вариант. Лучше после открытия канала установить стальные или алюминиевые втулки, либо приварить канал аргоном.

Сначала определитесь: начать расточку с коллектора или ГБЦ. При значительном увеличении диаметра каналов работа начинается на деталях с более тонкими стенками, а затем просверливаются каналы стыковочных блоков по их форме и положению.В классических двигателях ВАЗ расточку принято начинать с коллектора, ведь каналы ГБЦ имеют достаточный запас по толщине для последующего совмещения.

Обратите внимание на части направляющих клапана, которые выступают в каналы. Они создают заметные препятствия потоку, поэтому стараются их сократить или заострить. Иногда втулки шлифуют заподлицо со стенкой канала и, хотя это в максимальной степени оптимизирует его пропускную способность, такая доработка снижает ресурс направляющих, для чего он и так мал на мощных двигателях.

Клапаны

Здесь улучшения направлены на увеличение пропускной способности и снижение веса клапанов. Увеличить пропускную способность можно за счет изменения профиля диска, а также рабочей и дополнительной фаски клапана.

При переточке клапанов излишки металла удаляются с обеих сторон диска клапана. С лицевой стороны сделана небольшая выемка, а с тыльной уменьшается радиус перехода стержня к пластине.Диск и шток клапана также утонены. Если вы не планируете заменять втулки, удалите излишки металла со штока клапана от тарелки до направляющей втулки.

Уменьшение диаметра всей стойки потребует замены направляющих втулок с отверстием меньшего диаметра. На 8-клапанных двигателях ВАЗ при уменьшении диаметра штока клапана с 8 до 7 мм можно уменьшить массу штока на 23,5%. Для 16-клапанных двигателей диаметр штока изначально составляет 7 мм.

Могут быть поставлены титано-алюминиевые клапаны, которые на 40% легче стальных, но они очень хрупкие и дорогие.При этом седла приходится менять на бронзовые, более мягкие по сравнению с чугуном, что приводит к снижению отскока клапана при закрытии и дополнительно гасит ударные нагрузки.

На 8-клапанных двигателях ВАЗ заужены рабочие фаски, угол выхлопа изменен на 45 °, а угол впуска — на 30 °. В местах перехода тарелки клапана в рабочую фаску нарезаются дополнительные фаски, что дает прибавку примерно на 5-6%.

Дальнейшая доработка предполагает замену клапанов более крупными моделями.Их можно устанавливать без замены посадочных мест, так как стандартные позволяют немного увеличить их внутренний диаметр и диаметр рабочей фаски. Это практика на устанавливаемых 16-клапанных головках блока цилиндров 2112.

Также возможна установка клапанов большего размера, предусматривающих замену седел. При этом вырезаются родные седла и устанавливаются чугунные или бронзовые большего размера. В них вырезаются необходимые фаски и устанавливаются клапаны еще большего размера, чем рассмотренные ранее.Этот способ дороже первого, но наиболее эффективный, а для 8-клапанных ГБЦ автомобилей ВАЗ — единственное решение. Прирост мощности при такой доработке достигает 8-10%. В этом случае возможна установка облегченных увеличенных клапанов 39/34 «СТК Мотор Спорт» ВАЗ 2108/2110 8В.

Чтобы вам было удобнее сориентироваться, приводим данные о клапанах, которые могут быть установлены на двигатели ВАЗ:

• — ВАЗ 2101-2107, 21213 — клапаны от 39/34 до 42/35;
• — ВАЗ 21083/2111 — клапаны от 39/34 до 40/34;
• — ВАЗ 2112 — клапаны с 31/27 по 33/29,

Конечно, это не единственное решение, и размер тарелок клапанов можно подобрать самостоятельно, но нужно учитывать, что для атмосферных двигателей оптимальное соотношение площади выпускного клапана к впускному клапану составляет или около 75%. Это хорошо видно из следующих данных:

31/27 — 75,9%
33/29 — 77,2%
39/34 — 76,0%
40/34 — 72,3%
41/35 — 72,9%

Если ваш автомобиль оснащен системой впрыска закиси азота или наддувом, необходимо увеличить выпускные клапаны, поскольку двигатель производит больше выхлопных газов.Для таких двигателей передаточное число клапанов может составлять от 90% и более.

Пружины клапана

Стандартные пружины предназначены для конкретного двигателя с серийным распределительным валом. Учитывается достаточный запас прочности, рассчитанный на относительно невысокие обороты. В классических двигателях клапаны болтаются на оборотах более 7000, на ВАЗ 21083 разрешены высокие обороты, а на ВАЗ 2112 вероятна неадекватная работа клапанов на оборотах 7500-8000 об / мин.

Замена распредвала на более высокий может привести к заклиниванию клапана.Самый простой способ — увеличить предварительную нагрузку штатной пружины, для чего под нее подложить шайбу. Усилие на пружине увеличивается, но свободный ход заметно уменьшается.

При установке спортивных распредвалов предъявляются более жесткие требования к усилию пружины. В этом случае требуется большой подъем кулачка и соответствующий ход пружины, поэтому их заменяют на более жесткие, которые имеют более длинный ход сжатия. Хороший пример.

Более жесткие пружины заметно увеличивают нагрузки на клапаны, распределительный вал и тарелки, поэтому целесообразно провести такую ​​доработку, как последний из всех способов увеличения порога зависания клапана.

Другой способ — облегчить тарелки пружин клапана. Их меньший вес снижает нагрузку на распределительный вал и детали ГРМ, что особенно важно при более высоких оборотах. Обычные тарелки можно переточить, но лучше поставить новые из алюминиевого сплава или титана. Алюминий дешевле, но подвержен деформации в критических условиях эксплуатации. Изделия из титана более долговечны, хотя некоторых автомобилистов сдерживает их цена. Они хорошо себя зарекомендовали.

Клапанные подъемники

В двигателях ВАЗ 2108 и 2112 кинетическая связь клапанов ГБЦ с распределительными валами осуществляется при помощи толкателей. На ГБЦ 2108 они механические с регулировочными шайбами, а на ГБЦ 2112 — гидроподъемники. Подходит для 16-клапанных двигателей. Штатные толкатели имеют некоторые ограничения, поэтому недопустимы при работе со спортивными распредвалами. В этом случае используются цельные механические толкатели, которые имеют увеличенный диаметр и не требуют прокладок.Для их установки необходимо расточить колодцы серийных толкателей до нужного размера.

Регулировка клапанов осуществляется подбором упорных подшипников правильного размера, что довольно трудоемко. Работа мастера по настройке 8 клапанов обойдется вам примерно в 3000 рублей.

Рычаги клапана

На двигателях ВАЗ классического типа привод клапанов от распредвала осуществляется рычагами (коромыслами). Они удобны и легко регулируют тепловые зазоры клапанов и позволяют использовать компактные распределительные валы, но являются чрезмерно массивными и допускают некоторые отклонения кинематики движения клапана.Также на «классической» ГБЦ коромысло может слетать с сиденья на сверхвысоких оборотах. Для борьбы с этими недостатками рычаги облегчены, установлены легкосплавные модели и поставлены на более жесткие пружины.

Направляющие клапана

Конструкция и материал направляющих клапанов подбираются в зависимости от типа двигателя и предполагаемых режимов работы. Причины, по которым может потребоваться доработка или замена стандартного оборудования:

• — При использовании клапанов с меньшим диаметром штока;
• — С сильно выступающей частью направляющей втулки в канал ГБЦ;
• — Если форма или размер противоположной части направляющей не соответствует требованиям;
• — При недостаточной теплопроводности направляющей втулки (возможна замена на бронзу).

Бронза — хороший проводник тепла, она хорошо отводит тепло от клапана и эффективно рассеивает его в головке блока цилиндров, поэтому на сильно ускоренных двигателях использование бронзовых направляющих втулок крайне необходимо.

Хороший пример продукции. У них чуть меньший ресурс по сравнению с металлокерамическими изделиями, но все зависит от режимов работы двигателя и их производителя.

Форма камеры сгорания

С этой модификацией можно значительно снизить риск детонации, улучшить наполнение цилиндров и создать условия, при которых топливная смесь будет лучше распределяться, перемешиваться и воспламеняться.

Взрыв происходит в местах, наиболее удаленных от свечи. Это связано с тем, что при воспламенении смеси давление в камере сгорания (КК) резко возрастает и приводит к экстремальному сжатию еще не воспламененной смеси. Это провоцирует его самовоспламенение, которое является взрывоопасным и приводит к резкому повышению температуры и давления в цилиндре. Возникает детонация, характеризующаяся металлическими звуками и распространяющаяся по двигателю в виде серии ударных волн детонационных взрывов.Частые детонации приводят к разрушительным последствиям, поэтому необходимо принимать меры по их устранению. Для этого максимально сглаживаются острые края и углы камер сгорания, устраняются погрешности литья и полируется поверхность камер сгорания, что дополнительно добавляет 5% мощности за счет снижения тепловых потерь.

Для улучшения наполнения цилиндра и создания оптимальных условий для топливной смеси необходимо, в первую очередь, обратить внимание на форму ЦК вокруг клапанов.На 8-клапанной головке блока цилиндров ВАЗ КС имеет клиновидную форму, а щель клапана «прикрыта» ее отвесными стенками. Это приводит к тому, что поток рабочей смеси вынужден преодолевать дополнительные препятствия, что хорошо заметно при установке клапанов увеличенного диаметра. Следовательно, объем CS должен быть расширен вокруг клапана. Также необходимо изменить сегмент прорези клапана возле свечи зажигания и сделать границу между нижней и вертикальной стенками компрессорной станции более гладкой.Вокруг седел клапанов не должно быть ступенек или углублений, а коническая выемка седла клапана должна быть не более 30º относительно дна CS.

Головка блока цилиндров ВАЗ 2112 изначально имеет полусферический КС, что сводит к минимуму все необходимые доработки и заключается в устранении недостатков серийного производства.

Степень сжатия

Степень сжатия (SC) — это отношение общего объема цилиндра ко всему объему CC. Чем сильнее сжимается топливная смесь перед зажиганием, тем больше работы она будет выполнять после.Увеличивая SJ, мы увеличиваем мощность двигателя, но есть и ограничивающие факторы, такие как увеличение нагрузки на поршень и риск детонации. Стандартные литые поршни двигателей ВАЗ допускают SJ до 11: 1.

Для двигателей с малыми фазами газораспределения увеличение мощности относительно степени увеличения SD хорошо отслеживается в соответствии со следующей таблицей:

Наиболее заметен положительный эффект от разрастания смазочной жидкости в двигателях с широкими фазами открытия клапана.Это связано с тем, что степень заполнения атмосферных двигателей ВАЗ не превышает 100%, то есть динамический SG не превышает статический SG. Динамический СГ — объем топливовоздушной смеси, поступающей в цилиндр, по отношению к объему камеры сгорания. При использовании широкофазных распредвалов на малых и средних оборотах динамический SG ниже статического. Увеличение SD приводит к пропорциональному увеличению динамики, что положительно сказывается на мощности и экономических показателях двигателя.В этом случае необходимо исключить предпосылки возникновения детонации при максимальной степени наполнения цилиндра, что достигается увеличением октанового числа топлива и изменением состава топливовоздушной смеси.

По мере увеличения оборотов двигателя цикл сгорания уменьшается, что может привести к неполному сгоранию топлива и, как следствие, к потере мощности. Следовательно, увеличивая LH, мы ускоряем процесс сгорания, что позволяет нам получить от двигателя максимальную мощность.Как следствие, большинство высокооборотистых бензиновых двигателей с наддувом требуют увеличения LH.

После проведения, которое мы рассмотрели в этой статье, вы сможете полностью раскрыть потенциал двигателя вашего автомобиля!

Для увеличения мощности двигателя ВАЗ 2108 проводится его доработка. В первую очередь тюнинг касается головки рабочего цилиндра. Поскольку прирост крутящего момента зависит от степени заполнения цилиндров горючей смесью, более плотное заполнение блока значительно увеличивает работоспособность двигателя.Чем выше частота вращения вала, тем выше скорость автомобиля ВАЗ.

Причина модификации двигателя

Рабочий объем цилиндров можно увеличить до определенного значения, поэтому доработка направлена ​​на уплотнение смеси. Для этого используют распредвалы со специальными клапанами с увеличенным подъемом. Кроме того, доработка касается устранения неточного стыковки коллекторных каналов и ГБЦ.

Поскольку головка блока цилиндров отечественных автомобилей ВАЗ очень далека от совершенства, возникающие внутри цилиндров вихри значительно замедляют течение смеси.Улучшить параметры Лады 21083 можно только тюнингом внутренней части ГБЦ.

Для этого требуются следующие инструменты и материалы:

• ключи рожковые;
• комплект головок;
• электродрель;
Наждачная бумага
• ;
• набор конусов;
Плоскогубцы
• ;
• графитовая смазка.

Порядок устранения несоответствий в ГБЦ следующий.

При уменьшении диаметра стержней требуется замена направляющих втулок. Такой тюнинг не требует больших материальных затрат.

: отзывы автовладельцев

ВАЗ-2111 — отечественный универсал, серийно выпускавшийся с 1998 по 2009 год. Преемником одиннадцатой модели «Жигулей» стала «Приора». Машину собирали на Волжском заводе, а также в Украине (в Черкасском Богдане). Машина очень распространенная в СНГ.Что такое ВАЗ-2111? Отзывы владельцев, минусы и плюсы машины будут рассмотрены в нашей сегодняшней статье.

Внешний вид

Дизайн автомобиля был позаимствован у «десятки». По сути, это тот же ВАЗ-2110, только с увеличенным багажником и рейлингами. Машина имеет идентичную форму передней части, крыльев и дверей.

ВАЗ-2111 — фото и обзор салона

Интерьер универсала ничем не отличается от седана 2110. Вот такая же жесткая угловатая панель с тонким двухспицевым рулем. Центральная консоль немного повернута в сторону водителя. На нем два дефлектора, блок управления печкой (в дорогих комплектациях машина оснащена кондиционером), а также индикатор открывания дверей. Внизу есть ниша для всевозможных мелочей. Бардачок со стороны пассажира очень плоский и не запирается.

Сиденья очень жесткие — так говорят отзывы владельцев ВАЗ-2111. И хотя универсал рассчитан на пять человек, нормально влезет только четверо. Сзади очень мало свободного места. Проблема отсутствия багажного отделения в универсале решена. В отличие от седана, который рассчитан на 450 литров, универсал вмещает до 775 литров.

Технические характеристики

Этот автомобиль оснащался различной силовой установкой. Самый слабый в линейке — полулитровый мотор с 8-клапанным механизмом ГРМ на 72 лошадиные силы.Он устанавливался на ранние версии универсала и отличался системой питания карбюратора.

Далее были инжекторные двигатели с распределенным впрыском. Это «десятитонный» агрегат объемом 1,5 литра мощностью 77 лошадиных сил. В линейке есть более мощные моторы. Так, автомобиль оснастили 1,6-литровым двигателем на 82 лошадиные силы, которая затем увеличилась до 89. Этому способствовала установка 16-клапанной головки вместо 8-клапанной. Самый мощный в линейке — 93-сильный бензиновый двигатель с двумя распредвалами.К универсалу он пришел с хэтчбеком 12-й серии. Что касается трансмиссии, то все силовые агрегаты оснащались безальтернативной механикой в ​​5 ступеней.

Расход топлива у всех агрегатов примерно одинаковый. Итак, в городском режиме машина расходует 9 литров на сотню.На трассе этот показатель снижается до 8-7. Для тех, кто хочет еще больше сэкономить, есть возможность установить газобаллонное оборудование. Конструкция двигателя 11-й «Жигулей» этому полностью располагает, без глобальных «проблесков».

Подводные скалы

Рассмотрим, что говорят об автомобиле ВАЗ-2111 отзывы владельцев. Преимущества в этой машине в основном в багажнике. Что касается проблем в эксплуатации, то они начинаются через 50 тысяч километров. В первую очередь дает о себе знать система охлаждения.Со временем потекут форсунки. Крышка расширительного бачка не работает и не сбрасывает давление в системе. В результате танк просто разрывается.

Выхлоп

На ВАЗ-2111 установлен каталитический нейтрализатор, убитый на 100 тыс. Естественно, его заменой никто не занимается. Катализатор вырезается и наносится бленд. На моторах с ЭБУ сделайте дополнительную прошивку, чтобы расход топлива не увеличивался.

Тормоза

Перед автомобилем дисковые элементы, сзади барабанные. Диск требует замены на 180-200 тысяч. Рекомендации владельцев ВАЗ-2111 рекомендуют устанавливать детали на 14 дюймов, так как эффективность работы оставляет желать лучшего.

Про коррозию

Кузов очень боится ржавчины. Появляется через 3-4 года. В комментариях владельцев ВАЗ-2111 отмечается, что если его вовремя не очистить преобразователем, коррозия быстро распространится по всему кузову.Чтобы продлить ему жизнь, следует регулярно делать антикоррозийную обработку.

Наконец-то

Итак, мы выяснили, какие особенности универсал ВАЗ-2111. Как видите, эта машина не лишена недостатков.В частности, это касается самой сборки. Это не самый высокий уровень, который есть у тольяттинской модели, украинского ВАЗ-2111 Богдан. Отзывы владельцев неоднократно ругали салон. У некоторых потолок 80-100 тысяч. Торпеда и консоль начинают ходить через пять лет. Похожая проблема наблюдалась и на предыдущих моделях ВАЗ (например, «девятка» с невысоким пультом). При покупке машины на «второстепенной» нужно быть очень внимательным — проверить двигатель, коробку передач и днище.

Другие запчасти для легковых и грузовых автомобилей Автозапчасти и транспортные средства Новый 43795-10-27 Ancra 4 ”x27’ Ремешок для лебедки с плоским крюком 5400LB WLL ontapbeer.туры

Новинка 43795-10-27 Ремень для лебедки Ancra 4 x 27 дюймов с плоским крючком 5400LB WLL

Костюм для повседневной и спортивной одежды с уникальным дизайном, который подчеркивает ваши ноги и подчеркивает ваш модный образ. Купите рождественское украшение Иисуса Христа, детское украшение для дома, поставляется готовым повесить на стену с пилообразной вешалкой, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, купите мужские спортивные камуфляжные повседневные брюки-джоггеры с кулиской и другие активные шорты FSSE на.Делает вас более простой и элегантной, прилагается спецификация размера и рекомендации для справки. Mac, выпущенные до 2010 года, НЕ могут выводить звук через Mini DisplayPort. Этот классический повседневный черный ремень из искусственной кожи — идеальное дополнение к гардеробу любого мужчины. Размер меньше обычного, добро пожаловать в городские сокровища города. Силиконовая форма для 4-х круглых линз двух размеров. В комплект входят все 3 формочки для печенья. ВСЕ растения и травы Magic Farm Taos для лечебных средств / зелий выращиваются в соответствии со стандартами органической сертификации.На одном рукаве есть пара маленьких белых отметин, которые кажутся мне краской — см. Крупным планом. Леггинсы из полиэстера / спандекса изготовлены из удобной пряжи из микрофибры. Соответствующее дно также доступно в магазине и приобретается отдельно. Эти красивые гелевые ручки из макарон обеспечивают равномерную текучесть чернил с плавным скольжением, что позволяет создавать красивые согласованные линии. KrazyKittyImages, отправленные в США с отслеживанием почтой первого класса, владеет авторскими правами на эти изображения, ПЕРСОНАЛЬНУЮ ОБЛОЖКУ ДЛЯ ПАСПОРТА И НАБОР БАГАЖНЫХ БИРКОВ ДЛЯ ЖЕНЩИН И МУЖЧИН.Мужские льняные шорты свободного покроя 28 Palms с внутренним швом 7 дюймов с кулиской. Нагревательная плита Corning рассчитана на диапазон температур от окружающей среды до 0 ° C. Если результат вас устраивает, этот Breville PressXpress разработан специально для вас, если у вас есть любой вопрос, пожалуйста, не стесняйтесь связаться со мной.

Comments |0|
