Замена передних тормозных колодок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Передние тормозные колодки – благодаря ним автомобиль останавливается, на данный момент уже очень множество разных производителей появились на рынке которые производят данную продукцию, а характерно это всё тем что колодки (В особенности передние) являются по сути расходным материалом и заменяют его люди довольно таки часто если колодки не очень хорошего исполнения, а если брать дорогие колодки и не нарваться при этом ещё и на подделку, то на них вы сможете проехать действительно очень долгое время, но всё же чтобы сохранить жизнь колодкам то просто запомните одну простую вещь, при езде в городе (Особенно зимой) тормозами рекомендуется пользоваться только в крайних случаях, а то как уже многие привыкли подъезжают к светофору и жмут на тормоза, потом через 30.000-50.000 тыс. км пробега идут в магазин и покупают новые колодки и меняют их, поэтому лучше всего в городе тормозить как можно реже (Имеется ввиду тормозить педалью тормоза), а вместо педали рекомендуем вам научится тормозить коробкой, по началу будет неудобно но потом привыкнете и колодки будете менять гораздо реже и зимой не будет уносить машину с трассы, потому что при резком торможение её может запросто занести и выбросить либо в кювет, либо же на встречную полосу.

Примечание!
Для того чтобы заменить передние колодки в автомобиле, запаситесь: Двумя гаечными ключами и отвёрткой, а так же рекомендуем вам взять с собой какую ни будь ветошь, потому что тормозной механизм бывает сильно загрязнён и его нужно очищать от грязи!

Краткое содержание:

• Замена передних тормозных колодок
• Дополнительный видео-ролик

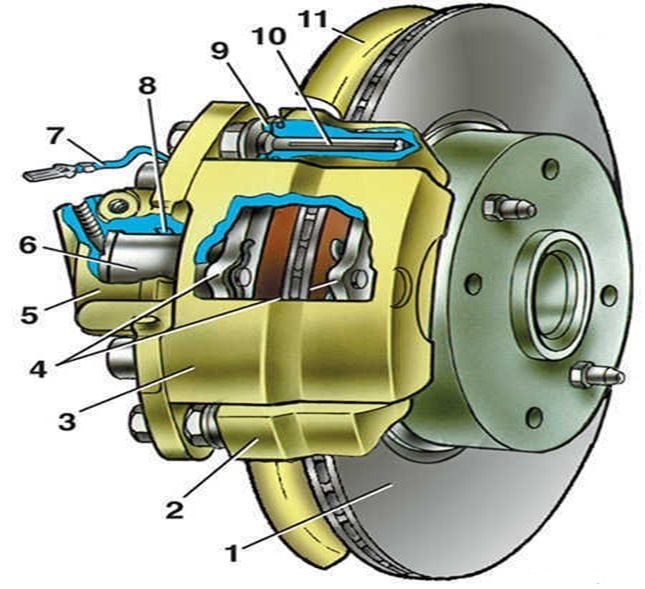

Где находятся передние тормозные колодки?
Колодки легко можно разглядеть только если снять колесо с автомобиля, но если вы захотите их увидеть в полном объёме тогда вам нужно будет вывернуть верхний болт скобы тормозного суппорта, после этого откинуть скобы и вы сможете бес проблем вынуть и взглянуть на колодки (Вынимать колодки мы вас научим чуть ниже), но зачем их вынимать если на них (А именно на их толщину) можно взглянуть только лишь сняв колесо с автомобиля, для этого соответственно сперва снимите нужное вам колесо с автомобиля и после этого через длинное прямоугольное отверстие в скобе (Указано красной стрелкой) вы сможете разглядеть колодки (Указаны синими стрелками) и толщину которая на фрикционных накладках осталась.

Примечание!
Фрикционные накладки – это одна из частей самой колодки, видь колодка состоит из двух частей а именно из корпуса который выполнен из металла (Корпус указан двумя красными стрелками) и из фрикционной накладки которая указана синими стрелками, данной накладкой так же и осуществляется торможение автомобиля, кой что ещё, вы же знаете то что тормозную колодку нужно проверять на её толщину и если толщина будет меньше 1.5 мм, такую колодку нужно будет незамедлительно менять, так вот замер должен производится только лишь по фрикционной накладки и корпус самой колодки здесь не в счёт, поэтому учтите это!

Когда нужно менять тормозные колодки?
Колодки подлежат замене как уже было сказано чуть ранее, если толщина фрикционной накладки стала менее 1.5 мм, а так же в случае если накладка деформировалась (К примеру на ней появились трещины, глубокие сколы), отошла от корпуса самой колодки или же если на накладки появились следы масла, то такую колодку тоже нужно менять и не в коем случае не надо медлить, вить тормоза это самое главное в автомобиле!

Примечание!
Запомните раз и навсегда, если вы хотите менять колодки в тормозном механизме к примеру передних колёс, то обязательно меняйте на обоих колёсах (То же самое и с задними колёса), потому что если вы поменяете колодки только на одной стороне а на другой стороне у вас останутся стоять старые колодки, то при резком торможении автомобиль будет уводить в сторону 100%, тем самым вы будете подвергать риску себя и других людей, поэтому если решили заменять колодки то делайте обязательно это на обоих сторонах машины!

Снятие:
1) В начале операции вывесите нужно вам колесо и снимите его после этого, вывешивать нужно только то колесо на котором и будет производится замена тормозных колодок. (О том как снять колесо, см. в статье под названием: «Правильная замена колёс на автомобиле»)

2) Затем откройте капот у автомобиля и посмотрите сколько у вас находится тормозной жидкости в бачке (Бачок указан стрелкой), в случае если жидкости будет очень много и она будет достигать отметки MAX, тогда вам необходимо будет откачать её из этого бачка при помощи медицинского шприца или же резиновой груши, но только откачивайте совсем немного буквально чуть-чуть и откачивайте только в случае если жидкости будет изначально много.

Примечание!
Делается это для того, чтобы когда вы запрессовывали поршень в тормозной цилиндр из данного бачка не начала выливаться тормозная жидкость, так как когда поршень вы будете вдавливать то соответственно и жидкость будет возвращаться тем самым объём жидкости в бачке немного увеличится!

3) Далее мы вам не будем объяснять как снять и установить колодки именно в этой статье, потому что если взять всё семейство автомобилей ВАЗ, то практически в них всех идёт похожая тормозная система, поэтому дальнейшее снятие тормозных колодок и их установку смотрите в статье под названием: «Замена передних колодок на приоре», пункт 3-6 а так же в той статье на которую дана ссылка, ознакомьтесь так же с рубрикой «Установка».

Установка:
Установка как уже было отмечено ранее, производится по статье ссылка на которую дана чуть выше.

Примечание!
Когда установите новые колодки, некоторое время вам будет казаться то что тормозить у вас автомобиль будет как будто колодки были куплены бракованные или просто очень некачественные, так как останавливаться машина будет плохо и поэтому нужно первое время ездить предельно аккуратно, а происходит это всё из-за того что новым колодкам нужно время чтобы притереться и только после того как они притрутся (Примерно через 50-100 км они уже притрутся, а если будете постоянно тормозить то притрутся гораздо быстрее) машина станет нормально тормозить!

Дополнительный видео-ролик:
Для большего ознакомление с тем как заменить колодки на автомобилях семейства Самара, посмотрите видео-ролик в котором объяснён и показан наглядно процесс их замены.

Замена задних тормозных колодок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Задние тормозные колодки – осуществляют торможение автомобиля, а так же стопорят его на небольших уклонах за счёт ручника, задние колодки играют довольно важную роль в торможении автомобиля, если они износятся то про быструю остановку автомобиля можете забыть потому что одни передние просто не смогут быстро затормозить тонну веса, понять что колодки износились можно просто, если при торможении в задней части появился скрежет металла об металл, то уже нужно смотреть их, но лучше не доводить до такого состояния и менять колодки во время (Понять что колодки износились, ещё можно по ручнику, если он хорошо подтянут, а автомобиль всё равно не стоит на месте, то задние колодки нуждаются в замене).

Примечание!
Чтобы поменять в задней части колодки, нужны будут: Гаечные ключи, накидные, отвёртки, пассатижи, ну и монтажные лопатки две понадобятся или монтировки вместо них!

Краткое содержание:

• Замена задних тормозных колодок
• Дополнительный видео-ролик

Где находятся задние тормозные колодки?
Они располагаются на задних колёса, под барабанами тормозными и кстати, в отличие от передка, в зади они выполнены совершенно по другому, но состав у них тот же как и у передних колодок, а именно: Фрикционная накладка которая стирается от времени и благодаря которой и происходит остановка автомобиля (Она указана красной стрелкой) и основание колодки (Оно указано синей стрелкой, основание металлическое и фрикционная накладка именно закреплена на нём), если более подробно хотите узнать вообще о том что такое тормозные колодки, из чего они состоят и как при покупке не нарваться на подделку, прочтите статью под названием: «Что такое тормозные колодки?» в которой всё до мелочей расписано.

Когда нужно менять задние тормозные колодки?
Они подлежат замене при сильном износе, определённого пробега у колодок вообще нет, потому что они стираются в зависимости от того с каким усилием Вы жмёте на педаль тормоза, вот к примеру, если Вы перестанете им пользоваться вообще и будете просто ездить тормозя передачами и только в экстренных ситуациях применять тормоз, то колодок Вам хватит на очень долгое время, ну а понять то что пришло их время и нужно менять колодки, можно только по двум признакам (Мы их уже указали выше, это ручник не держит, хотя трос натянут и скрежет в задней части при торможении), кроме таких ситуаций бывает что ещё с фрикционной накладкой что то происходит (Она например начинает отваливаться от основания или на ней появляются сколы, борозды и в случае замасливания накладки, колодка кстати тоже нуждается в замене, ну и самое распространённое, это сточенная фрикционная накладка почти до металла, из-за этого на автомобилях и появляется скрежет), но чтобы увидеть фрикционную накладку нужно будет тормозной барабан снять, поэтому как правило мало кто это делает и большинство людей ездят до того, пока скрежет металла об металл не услышат, мы же Вам настоятельно рекомендуем раз в 15-30 тыс.

Примечание!
При замене колодок, заменять их необходимо сразу на обоих сторонах (Т.е. на левом заднем и на правом заднем колесе придётся поменять сразу колодки), если этому пренебречь, то автомобиль будет тормозить неравномерно, в связи с чем, при экстренном торможении, машину будет бросать в занос, поэтому делайте всё как надо и не в коем случае колодки между собой ещё не перекидывайте, если вы старые на свои места установить хотите (Т.е. при установке старых колодок, они должны будет встать точно так же как и ранее стояли)!

Снятие:
1) В начале включите первую передачу на автомобиле и киньте под передние колёса какие ни будь бруски, чтобы машина не двигалась (Хоть она и стоит на передаче, но небольшой ход у неё как правило будет, чтобы этого не было, обязательно подложите бруски, потому что есть вероятность что после поднятия задка, от малейшего колебания машина может просто упасть на землю), затем проверьте полностью ли опущен у Вас ручник (Если будет нужно, опустите его до упора вниз), ну и всё, можно приступать к замене, сперва поднимите автомобиль домкратом и снимите то заднее колесо на котором Вы собираетесь менять тормозные колодки (Как снять колесо правильно, читайте в статье: «Правильная замена колёс на автомобиле»), потом откройте капот и проверьте уровень тормозной жидкости, если он будет доходить до отметки MAX то при помощи резиновой груши откачайте её чуть чуть, а иначе жидкость выплеснется во время замены колодок (Повторно откачивать тормозную жидкость запрещается, поэтому изначально запаситесь немного ею, приобретя жидкость в автомагазине).

2) Теперь тормозной барабан снимайте, для этого нужно будет выкрутить два штифта которые указаны красными стрелками и вынуть их после этого.

3) А когда штифты будут откручены, взять придётся спец. болты (Их в автомагазине найти можно) и завернуть их на те места, куда штифты были ввёрнуты, но заворачивать болты нужно аккуратно и самое главное равномерно, именно за счёт них барабан и сойдёт со своего посадочного места, если он сильно прикипел, то можно молоточком резиновым аккуратно по барабану постукать, но только не по краю тыльной стороны, а именно с лицевой части, постучать по краям (Но не по самым краям) барабана (см. маленькое фото), тем самым большинство ржавчины с него спадёт и барабан уже легче снять будет, кстати, если нет резинового молотка то можете обычным постучать, но только рекомендуем дощечку между молотком и барабаном подложить тоненькую, потому что металлическим молотком, барабан запросто разбить можно, если и после этих операций барабан не снимется, то переходите на статью: «Замена тормозного барабана на ВАЗ 2114», там много всего про его снятие сказано, а так же сказано в каких случаях он подлежит замене на новый, какой минимальный диаметр у него должен быть и многое другое.

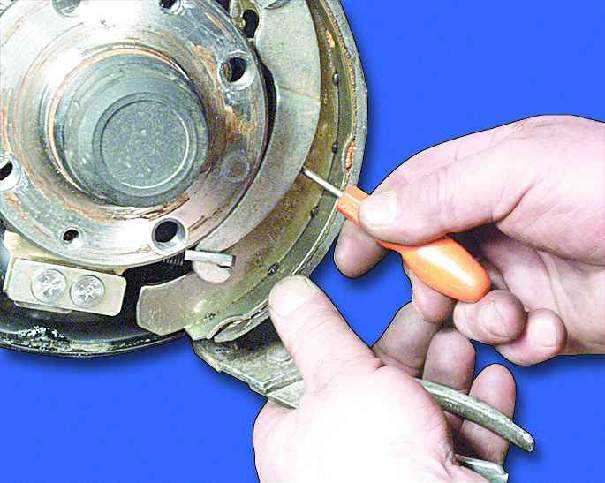

4) Когда барабан будет снят, пассатижами снимите верхнюю пружину (Указана красной стрелкой), там её с любого края (С какого Вам удобней) зацепить будет нужно пассатижами и оттянуть, в общём должно так получиться, чтобы она вышла из зацепления и снилась с тормозных колодок которые она между собой крепит (Наподобие такая пружинка стоит ещё и внизу, примерное местонахождение указано серой стрелкой), сразу же после чего ещё две пружинки снять будет нужно с колодок они тоже их крепят (Одна пружинка указана зелёной стрелкой, вторая на другой колодки расположена так же по середине, на фото её не видно), когда всё будет сделано, колодки могут сниматься и находящуюся между ними распорную планку (Указана жёлтой стрелкой) тоже снять придётся, а то она упадёт просто и всё, на этом снятие колодок завершено с автомобиля но есть один нюанс, на задней колодки (Фото сделано с левого бока автомобиля) располагается рычаг, Вы сразу же его заметите, отсоедините его наконечник от троса когда сниматься колодка будет и не выбрасывайте её, во время установки перенести рычаг на новую колодку придётся.

Установка:
Устанавливаются колодки в обратном порядке, Вы главное все пружинки подсоедините обратно точно так же как они и удерживали старые колодки, кроме этого со старой колодки снимите рычаг привода ручника, для этого вынуть шплинт будет нужно пассатижами (Это проволочка такая) и когда она будет снята, снимите опорную шайбу (см. фото 1), надавите на опорный палец и его снимите (см. фото 2), ну и после этого, можете переносить приводной рычаг на новую колодку, так же закрепив его пальцем, надев опорную шайбу и зафиксировав всё шплинтом, кстати, когда колодки будете ставить, верхние концы колодок следите за тем чтобы в пазы поршня вошли (см. фото 3), а когда уже всё будет стоять, сведите колодки между собой при помощи монтажных лопаток или двух ломов не больших (см. фото 4), а иначе тормозной барабан просто не установиться на своё место.

Дополнительный видео-ролик:
Более подробный процесс по замене колодок в зади, смотрите в ролике который размещён чуть ниже:

на заметку начинающему автомобилисту

Пластиковая панель ВАЗ 2109 оснащена комбинацией приборов, рычагами и решетками регулировки обдува, гнездом прикуривателя и другими необходимыми кнопками. Для улучшения тюнинга панели приборов ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку. Он не требует серьезного вмешательства в панель приборов. Комбинация приборов ВАЗ 2109, которая оснащена высокой панелью, просто меняется.

Улучшенная подсветка

Заводской тюнинг торпеды ВАЗ 2109 сделан так, что лампы могут освещать все знаки снаружи. Качество такого освещения довольно низкое. Чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести некоторые доработки. Обычно здесь используется прозрачная накладка. Схема выполнения такой операции достаточно проста.

Сначала полностью разбирается высокая панель приборов ВАЗ 2109. Убраны стрелки указателей и родные колодки. Для того чтобы новая вагонка освещалась изнутри, делаются специальные прорези. Это легко сделать горячим ножом или паяльником. Для новой светотехники ВАЗ 2109панели необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные куски, состоящие из трех диодов. Чтобы свечение было более равномерным, установлен светоотражающий лист из гладкой фольги.

Схема установки диодов следующая.

Когда проклейка диодной ленты завершена, выполняется схема ее подключения к контактным пластинам штатной подсветки. Осуществляя этот ремонт, необходимо соблюдать правильную полярность диодов.

Доработка торпеды в отечественной «Жигули»

Многие автомобилисты, модернизируя ВАЗ 2109 своими руками, тюнингуют переднюю панель. Чаще всего пластик обтянут кожей или окрашен. Для этого сначала снимается штатная торпеда, после чего проводятся дополнительные работы. Хоть такой ремонт и очень хлопотное дело, но результат стоит того, чтобы потратить на него свое время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если при движении автомобиля торпеда начинает издавать неприятные скрипы, необходимо проклеить панель. Чтобы быстро и качественно провести такой ремонт, вам потребуются следующие инструменты и материалы:

• универсальная отвертка;
• рожковые ключи;
• набор торцевых головок;
• плоскогубцы;
• ножницы;
• поролон;
• плотный материал на липучке (герлен).

Перед снятием панели необходимо отсоединить кабели от аккумулятора. Далее снимаются рычаги управления обогревом, и откручиваются консоли. Для этого используйте крестообразную насадку универсальной отвертки. В демонтированном блоке все жгуты проводов отключены. Прежде чем снимать кожух рулевого управления, открутите шесть крепежных винтов.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от коробки передач. Для этого сначала разбирается крепление корпуса. Затем со спидометра откручивается фиксирующая гайка. Затем откручивается удерживающая скоба, и тросик спокойно снимается. На следующем этапе работы снимается крепление замка зажигания, после чего снимается устройство.

Дальнейшая схема разборки касается рулевого управления. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок разбирается узел соединения рулевого колеса с валом и снимается рулевое колесо. Затем откручиваются оставшиеся крепежные винты, после чего освобождаемая торпеда снимается. На данном этапе можно считать, что схема демонтажа высокой панели успешно реализована.

В демонтированной торпеде открывается доступ к отражателям системы вентиляции, на которые можно установить дополнительное светодиодное освещение.

Добро пожаловать!
Сегодня заменим нижнюю панель приборов на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Внимание!
В статье замена комбинации приборов производится на низкой панели! (Информацию о том, как заменить комбинацию приборов, на высокую панель, см. в статье «»)

Сколько будет стоить замена нижней панели приборов на ВАЗ 2108-ВАЗ 21099?
1) Новая стандартная «низкопанельная» комбинация приборов, обойдется примерно в 1000-2400 руб.

Что нужно для замены нижней панели приборов на ВАЗ 2108-ВАЗ 21099?
1) Отвертки.

Как заменить нижнюю панель приборов на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Сначала отсоедините трос спидометра от коробки передач.
2) Затем с помощью отвертки откручиваем два винта крепления козырька панели приборов.

Внимание!
Рулевое колесо снято для наглядности!

4) Затем, отжав и потянув руками за боковые защелки комбинации приборов, снимите комбинацию приборов с панели.

5) Далее откручиваем гайку крепления троса к спидометру, после чего отсоединяем трос.

7) Затем отсоедините шланг от штуцера эконометра.

Внимание!
Если трос сильно изношен, замените его новым!

10) Снимите комбинацию приборов с панели.

Установка:
1) Установите новую комбинацию приборов в порядке, обратном снятию.

Важно!
1) Перед началом работы отсоедините «минусовую» клемму от аккумулятора!

Для новичков!
Вопрос: Как выглядит стандартная комбинация приборов «низкая панель»?
Ответ:

Если у одних автомобилей ВАЗ 2109 панель высокая, то у других низкая. При этом схемы несколько отличаются, поэтому предлагаем вашему вниманию подробное описание панели приборов и панели приборов для девяток с низкой панелью.

Мы ознакомимся с макетом приборной панели и ее компонентов на основе изображения ниже.

Схема содержит следующие элементы.

Комбинация приборов

Что касается комбинации приборов ВАЗ 2109 с низкой панелью, то она имеет следующую схему.

Согласно изображению, компоненты комбинации приборов следующие.

Разборка

Причин для разборки нижней панели ВАЗ 2109 может быть несколько:

• Ремонт кузова;
• Ремонт элементов панели;
• Шумоизоляция автомобиля;
• Желание поменять старую торпеду на новую и т. д.

Независимо от причин, вынудивших вас снять панель своими руками, работы следует проводить строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит без посторонней помощи снять панель низкого типа, устанавливаемую на ВАЗ 2109.

1. Снимите элементы управления духовкой. Всего три.
2. Снимите ручку переключателя вентилятора печки. Для этого его нужно потянуть на себя.
3. Открутить с обеих сторон консоли по 2 крепления накладок приборной панели. Крышку нужно потянуть на себя.
4. Отсоедините жгут проводов от выключателя заднего противотуманного фонаря.
5. Отсоедините пару разъемов питания и один провод питания от выключателя обогрева заднего стекла.
6. Отсоедините жгут проводов от аварийного выключателя.
7. Снимите жгут проводов с выключателя наружного освещения.
8. Отключить питание прикуривателя.
9. Отсоедините жгут проводов прикуривателя и снимите облицовку панели.
10. Демонтировать 4 крепления панели управления печкой.
11. Открутить 2 крепления козырька панели приборов.
12. Снять непосредственно сам козырек комбинации приборов.
13. Пружинные хомуты должны быть сжаты.
14. Снимите корпус комбинации приборов с панели.
15. Отверните гайку крепления спидометра, затем отсоедините его трос.
16. Отсоедините колодку с проводами (она белого цвета) от панели приборов.
17. Снимите шланг с фитинга эконометра, затем снимите шплинт.
18. Отсоедините трос от спидометра, который обнуляет счетчик суточного пробега.
19. Теперь необходимо отсоединить красный блок от комбинации приборов.
20. Демонтировать ручку выключателя освещения панели приборов и ручку гидрокорректора фар. Их нужно вытащить.
21. Отвернуть гайку крепления переключателя подсветки приборов.
22. Отвернуть гайку крепления гнезда гидрокорректора фар.
23. Снимите рулевое колесо и его подрулевые лепестки.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Это отключит противоугонное устройство. Только после этого блок питания замка зажигания можно отключить.
25. Снимите 2 болта крепления и 2 гайки трубы рулевой колонки.
26. Снимите эту трубку, забрав с собой замок зажигания.
27. Потяните ручку воздушной заслонки на себя (речь идет о подсосе карбюратора). Должна быть тяга. После этого рукоять снимают с тяги.
28. Снимите 2 крепления направляющей штанги воздушной заслонки, удерживающие ее на панели приборов.
29. Ослабьте фиксирующий винт на левой стороне приборной панели.
30. Открутить крепления нижнего крепления панели слева.
31. Аналогично снимаем крепления сбоку и снизу с правой стороны приборной панели.
32. Открутите винт крепления панели, который находится внутри перчаточного ящика.
33. С обеих сторон панели остается по одному креплению, которое следует открутить, чтобы в итоге снять приборку.

Низкая панель собирается в обратном порядке, если не планируется ее замена на более современную или модифицированную конструкцию. Дальше сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не легче разборки. Поэтому не расслабляйтесь, выполнив только половину дела.

Обустройство салона ВАЗ-2109 зависит от года выпуска автомобиля. В любом случае демонтаж панели — очень трудоемкое занятие. Разберемся, как снять высокую или низкую панель приборов на ВАЗ-2109.

Процедура снятия низкой версии

Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то делайте работу так:

1. Прежде всего снимите 3 ручки со щита, переключающие режимы печки.
2. Снять ручку управления вентилятором просто — слегка потяните ее на себя.
3. С обеих сторон щита снимите крепления декоративной накладки, затем сдвиньте ее на себя.
4. Отсоедините колодки проводов от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отсоединить.
5. Обесточить выключатель аварийного освещения и лампу прикуривателя.
6. Теперь можно приступать к снятию проводки прикуривателя и декоративной накладки с печки.
7. На пульте печки вы увидите 4 крепления, которые нужно будет демонтировать.
8. Далее снимаем 2 крепления с панели приборов.
9. Снимите козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
11. Отверните крепление спидометра и отсоедините его от троса привода.
12. На приборной панели найдите колодку с белыми проводами и отключите ее от источника питания.
13. Найдите штуцер эконометра и снимите с него шланг. После этого можно удалить штифт.
14. Затем отсоедините от троса спидометр, с помощью которого фиксируются показания прибора за сутки.
15. Отключите красный провод от питания.
16. Потяните ручки гидрокорректора и выключателя света на себя.
17. Отвернуть две гайки крепления, которые находятся у гнезда гидрокорректора и рядом с выключателем подсветки приборов.
18. Снимите руль вместе с переключателями, которые находятся под ним.
19. Снять блоки питания с замка зажигания можно только при повороте его ключом в положение 1.
20. Снимите 2 крепления и столько же гаек с рулевой колонки.
21. Вместе с замком зажигания снимите рулевую колонку.
22. Потяните ручку воздушной заслонки на себя, чтобы снять ее с дышла. Этот стержень держится на двух застежках, которые необходимо снять.
23. Снимите болты с левой стороны и снизу панели приборов. Сделайте то же самое с правой стороны.
24. Внутри бардачка находится еще одно крепление, которое нужно открутить.
25. Снимите последние крепления и аккуратно снимите панель.

Теперь можно поставить новую торпеду на место или провести плановый ремонт.

Как снять высокую панель типа

Если на ВАЗ-2109 установлена ​​модель высокой панели, то нужно действовать иначе:

1. Для начала снимите руль, чтобы получить доступ к приборной панели.
2. Если у вас карбюраторный двигатель, вытащите воздушную заслонку и снимите с нее ручку.
3. Теперь нужно снять декоративную накладку, она держится на двух винтах.
4. Снимите пепельницу и прикуриватель.
5. Вытяните ручку управления вентилятором.
6. Подденьте отверткой и демонтируйте декоративные ручки управления приводом отопителя салона.
7. Будьте осторожны при снятии колодок силовых проводов, идущих к выключателю печки и к контрольной лампе отопления.
8. Снять ручки гидрокорректора фар и регулятор подсветки панели приборов.
9. Поверните эти регуляторы с головкой под торцевой ключ и аккуратно вдавите их внутрь.
10. Снимите дефлекторы обдува левого и правого боковых стекол, а также открутите крепления, которые находились под ними.
11. Подденьте отверткой выключатель фар и вытащите его на длину проводов, отключите от питания. Поместите блок обратно за пластиковую часть.
12. Снимите радио или стандартное радио, а затем отвинтите центральное декоративное крепление.
13. По краям декоративной накладки есть защелки, которые нужно будет отжать, чтобы снять декоративную часть торпеды движением вверх.
14. Отключить питание от прикуривателя, подсветки, сигнализации.
15. Снимите декоративные накладки и динамики, отсоединив их от проводки. Затем обесточить обогрев заднего стекла и выключатель противотуманных фар.
16. Открутите крепления и снимите панель приборов, открутите центральный винт на спидометре и отсоедините его от тросов. Обесточить щит.
17. Отсоедините и снимите замок зажигания, отсоедините тягу управления воздушной заслонкой от источника питания.
18. Отключите подсветку отсека для личных вещей от источника питания. Выверните оставшиеся крепления слева и справа, снимите панель.

На ВАЗ 2109 схема подключения панели приборов состоит из трех групп штекеров в моделях с высокой торпедой, выпущенных после 1996 и два в старых машинах. Все приборы собраны в комбинацию и размещены со стороны водителя, справа от руля. Во время вождения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

Схема подключения приборов на панели

На ВАЗ 2109 электрические цепи размещены печатным монтажом на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы вилок можно разделить на:

• освещение, размеры;
• характеристики узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка имеет номер 1, затем нумерация продолжается вниз с правой стороны, цифры продолжаются с верхней левой стороны. Терминалы БСК имеют горизонтальное расположение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В приборных схемах с европейским вариантом торпедо и высоким, разъемные колодки расположены горизонтально. Если смотреть из багажника, то вверху БСК, справа 13 розеток освещения, слева индикаторы работы узлов.

Бортовая система управления

БСК создавалась на автомобилях с высокой модификацией торпеды и евро версии. Помогает во время движения контролировать состояние тормозных колодок и уровень жидкости в узлах. На панель выведены датчики уровня:

• тормозная жидкость;
масла
• ;
охлаждающая жидкость
• ;
• стирка.

В дополнение к этому реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках. В обычном состоянии индикаторы не светятся и не привлекают внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимуму для нормальной работы того или иного узла. Меры необходимо принимать немедленно, так как места над головой для лампы сигнальной панели приборов не предусмотрено.

Бортовая система мониторинга значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах, и предупреждает о критической ситуации. Но это не отменяет необходимости проверки уровня масла и тормозной жидкости перед выездом из гаража, регулярного обслуживания тормозов и замены колодок до их износа.

Основные индикаторы

ВАЗ 2109 имеет приборную панель, электрическую схему на плате, имеет выходные штекерные разъемы разного цвета. К красному подключены датчики, которые являются наиболее важными для безопасного движения и нормальной работы автомобиля. Это такие индикаторы, как:

• уровень топлива в баке;
• состояние стояночного тормоза;
• положение воздушной заслонки карбюратора;
• Аварийное давление в системе;
• уровень заряда батареи;
• впрыск топлива;
• тахометр.

Эта группа разъемов подключается к правому указателю поворота и резисторам. У более старых моделей до 1995 года, ВАЗ 2109, электрическая схема не имеет разъемов БСК, поэтому распределение ламп несколько иное и включает в себя некоторые лампы аварийного и контрольного освещения, уровня тормозной жидкости и сигнализации.

Осветительная арматура и габариты

Белый разъем выходных штекеров в основном подключается к датчикам, сигнализирующим о работе осветительных приборов, это лампы:

• наружное освещение;
• противотуманные фары;
• размеров;
• аварийное освещение;
• дальний свет;
• указатели поворота;
• остановок;
• фары дальнего света на задней скорости;
• обогрев заднего стекла.

В эту группу гнезд входит также подключение индикаторов ремней безопасности и регулировки токсичности впрыска, индикаторов включения поворотов налево в момент начала движения.

Различия плат разных моделей

Фото Платы с низкой и высокой торпедой отличаются расположением гнезд, ориентированных вертикально и горизонтально. Автомобили выпуска до и после 1996 года ВАЗ 2109 электрическая схема приборов существенно не отличается, вне зависимости от модели. Они идентичны модификациям ВАЗ 2108 и ВАЗ 21099. На более ранних платах лампы стояночного тормоза и вольтметра ставились отдельно.

Скорость движения

Спидометр, спидометр, один из важнейших индикаторов. Помимо скорости движения, он также показывает пройденное расстояние. На моделях до 1995 года это в основном только общий пробег. Более поздние модели имеют счетчик суточного пробега и кнопку, которая позволяет его сбросить.

При неисправности спидометра проверьте крепления и состояние гибкого вала. Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по этому ремонту небольшая, поэтому лучше сразу обращаться к специалистам.

Ремонт электрической цепи

На ВАЗ 2109 схема питания построена на общих принципах соединения. Плюс идет от аккумулятора на все устройства. Минус по каждому суммируется отдельно, от узла, о работе которого сигнализирует конкретная лампочка. Большинство поломок можно устранить своими руками.

Любое видео подскажет, что при выходе из строя нескольких индикаторов следует начать с проверки исправности предохранителей. Открыв капот, вы увидите под ним справа черный ящик со схемой расположения каждого конкретного прерывателя. Выберите правильный предохранитель и замените его.

Перед началом ремонта помните, что инструкция по работе с электрическими схемами, независимо от напряжения и силы тока, требует отключения питания и разрядки имеющихся конденсаторов. Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и сжечь полностью всю плату.

При выходе из строя контрольных ламп проверить крепление в патронах, очистить и подтянуть контакты, которые со временем окисляются, заменить лампы. Используйте тестер, чтобы убедиться в отсутствии обрыва провода.

Чаще всего возникают сбои в работе показаний уровня топлива. Следует проверить настройку поплавка, который может сбить и обмотку резистора, отвечающую за отклонение стрелки. Для этого нужно демонтировать датчик, прозвонить цепь, убедившись в ее исправности и целостности. Затем отрегулируйте ограничитель. Все это делается после проверки исправности предохранителей.

Если стрелка указателя уровня топлива все время скачками меняет свое положение, то ослаб контакт токоприемника и резистора. В этом случае лучше всего заменить сам датчик, так как исправление этого отклонения не будет эффективным.

Тормозные колодки MINI

Скрыть Показать

Подождите, пока загрузится страница…

Сколько стоит замена тормозных колодок MINI?

Замена тормозных колодок MINI, которая включает в себя детали и работу, может стоить от 150 до 300 долларов США за ось в зависимости от желаемого типа тормозных колодок и степени повреждения, которое ранее изношенные колодки причинили дополнительным элементам вашего автомобиля. например роторы. В Crown MINI у нас есть ежемесячные специальные предложения по замене тормозных колодок, предназначенные для экономии ваших денег, а также специальные предложения по запчастям тормозных колодок, если вы хотите заменить их самостоятельно. Запишитесь на обслуживание тормозной системы в Crown MINI или позвоните нам по телефону 8042078385.

Какие тормозные колодки лучше всего подходят для MINI?

Трудно использовать в автомобиле детали MINI, выпущенные ранее. Оригинальные тормозные колодки MINI разработаны специально для вашего MINI и изготовлены в соответствии с высочайшими стандартами, как и самые первые тормозные колодки, которые устанавливались на ваш автомобиль при выходе с завода. Оригинальные запчасти помогают обеспечить максимальную безопасность и долговечность даже в большей степени, чем другие дорогие запасные части, разработанные для различных типов автомобилей. Позвоните в Crown MINI of Richmond сегодня, чтобы узнать больше или запланировать обслуживание онлайн.

Можно ли поставить новые тормозные колодки на старые диски?

Краткое объяснение — да. Компоненты тормозной системы MINI обычно изнашиваются с резервной скоростью, а это означает, что ваши тормозные колодки будут нуждаться в замене в первую очередь перед тормозными дисками. Имейте в виду, что если ваши тормозные колодки сильно изношены и не заменены в спешке, ваши тормозные диски начнут изнашиваться намного быстрее. Главное, чтобы ваши тормозные колодки были свежими не только из соображений безопасности, но и для поддержания целостности остальных компонентов тормозной системы вашего MINI. время. Запишитесь на обслуживание тормозных колодок через Интернет прямо сейчас с помощью Crown MINI из Ричмонда Crown MINI из Ричмонда предлагает бесплатные многоточечные проверки тормозных колодок и роторов..

Как узнать, нужны ли вам новые тормозные колодки?

Общие проблемы, возникающие при замене тормозных колодок MINI, включают визг, визг, скрежет или скрип при торможении. Вы также можете заметить вибрацию или пульсацию педали или рулевого колеса. В некоторых случаях вы будете ощущать сильный запах гари, который является результатом контакта металла с поверхностью, когда ваши колодки оголяются. соображения безопасности. Вы можете позвонить в Crown MINI of Richmond по телефону 8042078385, чтобы получить информацию или запланировать обслуживание онлайн. Если вы заметили какой-либо из этих предупредительных признаков, вам следует немедленно отвезти свой MINI на осмотр.

Передние тормозные колодки MINI Цена

Проконсультируйтесь с вашим консультантом по обслуживанию, так как оценки могут довольно часто меняться в зависимости от наличия запчастей. Большинство франчайзинговых сервисных центров MINI ежемесячно проводят специальные тормозные колодки и могут сэкономить вам много денег на установке передних тормозных колодок. Обычно стоимость запчастей колеблется от 100 до 200 долларов за ось, а работа может стоить от 80 до 100 долларов. Поскольку ваши тормозные колодки MINI изнашиваются с одинаковой скоростью на каждой оси, распространена практика замены передних или задних тормозных колодок одновременно.

Сколько стоят тормозные колодки MINI? Цены на тормозные колодки MINI

Стоимость тормозных колодок MINI в значительной степени зависит от того, как часто вам нужно заказывать тормозные колодки, а также от того, хотите ли вы заменять тормозные колодки самостоятельно или доверить замену тормозных колодок одному из наших специалистов. Обычно тормозные колодки продаются комплектами по две штуки, так как износ тормозных колодок MINI одинаков как с левой, так и с правой стороны автомобиля. Комплект тормозных колодок для роскошных автомобилей может стоить от 150 до 250 долларов, в то время как самые контрастные тормозные колодки стоят от 75 до 120 долларов. Опять же, это сильно зависит от бренда и не включает установку. Существуют контрастные услуги, за которыми нужно следить, например, ваши роторы, которые также могут потребовать замены, если ваши тормозные колодки MINI сильно изношены.

Как узнать, изношены ли тормозные колодки моего MINI?

Некоторые преобладающие предупредительные знаки повреждения тормозных колодок:

• Скрежет при нажатии на педаль тормоза
• Запах гари
• Существуют отдельные контрастные предупреждающие знаки для неисправных тормозных колодок. Вы можете прочитать руководство по эксплуатации вашего автомобиля для получения более подробной информации.
• Некоторые автомобили оснащены сигнальными лампами тормозной системы, которые включаются, чтобы уведомить вас о возможной проблеме
• Визг или визг при торможении
• Пульсация или вибрация рулевого колеса или педали тормоза
• MINI тянет в сторону при торможении

Замена задних тормозных колодок MINI

Вы захотите проверять свои тормоза во время каждого визита к механику, но вы должны также обратитесь к своему графику технического обслуживания MINI, чтобы узнать, когда рекомендуется проводить осмотр и замену задних тормозных колодок. В отличие от передних тормозных колодок, большинство задних тормозных колодок изнашиваются быстрее из-за тормозной механики автомобилей с задними колесами. Как и в случае с передними тормозными колодками, задние тормозные колодки вашего MINI будут постоянно изнашиваться в равной степени как с левой, так и с правой стороны вашего автомобиля. Имейте в виду, что износ каждого компонента тормозной системы сильно зависит от ваших привычек вождения.

Замена передних тормозных колодок MINI

Как и задние тормозные колодки, передние тормозные колодки MINI обычно изнашиваются по одинаковой цене как с правой, так и с левой стороны автомобиля. В отличие от задних тормозных колодок, большинство передних тормозных колодок изнашиваются медленнее из-за особенностей заднеприводных автомобилей. Вы должны проверять свои тормоза каждый раз, когда отправляете свой MINI в сервис. Crown MINI of Richmond предлагает бесплатные многоточечные проверки во время каждого посещения, но вам необходимо обратиться к руководству по техническому обслуживанию вашего MINI в руководстве пользователя для получения дополнительной информации о рекомендуемой замене передних тормозов и проверках. Помните, что износ передних тормозных колодок MINI сильно зависит от стиля вождения.

Как долго служат тормозные колодки MINI?

Тормозные колодки MINI обычно служат от 30 000 до 70 000 миль в зависимости от ваших привычек вождения. Если вы ездите в пробках и в основном пользуетесь тормозами, вам нужно чаще проходить техосмотр. Мы подразумеваем, что вы обратитесь к руководству пользователя вашего MINI для получения информации о рекомендуемых интервалах обслуживания.

Цена задних тормозных колодок MINI

Стоимость передних и задних тормозных колодок вашего MINI будет одинаковой при условии, что вы приобретете их в один и тот же день. Доступность запчастей является основным фактором, влияющим на цену тормозных колодок, хотя стоимость рабочей силы может меняться в зависимости от других факторов в вашем регионе. Затраты на рабочую силу обычно не будут слишком изменчивыми. Если вы хотите заменить тормозные колодки самостоятельно, стоимость запчастей обычно составляет от 50 до 100 долларов за тормозную колодку.

Comments |0|
