Как заменить шаровые опоры на ВАЗ 2107 со съемником и без него – видео с описанием возможных ошибок и проблем

Содержание статьи:

Добрый день, дорогие друзья. В прошлый раз мы подробно разобрали, что такое шаровая в автомобили, зачем она нужна и признаки ее неисправности. Если эти признаки начали проявляться и после диагностики они подтвердились, то пришло время заменить шаровые опоры. Сегодня рассмотрим, как это сделать на классических моделях Жигулей, а точнее на ВАЗ 2107.

Хочется сразу напомнить, что менять их нужно парами с обеих сторон. Таким образом, будет происходить равномерный износ этих узлов. Будете уверены, что не «вылетит» с той стороны, где ее не поменяли.

Необходимые инструменты

Для проведения работ понадобится:

  1. Накидной ключ на «22». Именно накидной, потому что рожковым можно «слизать» грани
  2. Щетка по металлу. Для зачистки ремонтируемого узла, его креплений от грязи
  3. ВД-40 или самодельной проникающей жидкостью чтобы легко откручивалось
  4. Накидной ключ и головка на «13». Одним удобно держат болты фиксации опор к рычагам, а вторым выкручивать их гайки
  5. Монтировка, молоток, «наставка» для точного удара
  6. Съемник. Можно заменить шаровые на ВАЗ 2107 без съемника, но потратить много времени, сил. Об этом расскажу ниже.

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

Важно! Полностью ступицу не снимаем с нижнего шарового пальца, он нам пригодится для выпрессовки верхней опоры.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Важно! Не повредите тормозные шланги, в противном случае их придется менять, как это сделать, подробно рассказывал в статье, как поменять передние тормозные шланги на ВАЗ.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Что делать, если гайка нижней опоры крутится вместе с пальцем

Первый способ. Подкладываем под ступицу брусок, кирпич. Опускаем автомобиль на домкрате, под нижним рычагом ничего не должно быть. Машина садится то тех пор, пока ступица не ляжет полностью. Отпускам домкрат ниже, в этот момент цапфа перекашивается, относительно рычага. Шаровой палец зажимается, как в тисках, этого будет достаточно, чтобы выкрутить гайку.

Второй способ. Монтировку вставляем между ступицей, будет показано на фото ниже, и краем рычага, оттягиваем ее в сторону, создавая искусственно перекос. Не подкладываем ничего под нее, она должна свободно висеть в воздухе. Как в первом случае, силы разведения двух частей ходовой должно хватить, палец шарнира заклинит в конусе поворотного кулака. Откручиваем гайку полностью.

Третий способ – варварский. Не хотите заморачиваться с болгарками, монтировками? Берите горелку, грейте гайку, пока фторопластовое кольцо не расплавится. Став мягкой, она не будет препятствовать откручиванию.

Что делать, если гайка верхней шаровой опоры крутиться вместе с пальцем

Снимаем ступицу с нижнего пальца. Рукой оттягиваем ее в свою сторону до упора. Заклиниваем палец в конусе кулака. Он будет зажат, откручиваем гайку до конца.

Второй вариант. Вставляем монтировку между цапфой и краем рычага. Пытаемся сдвинуть цапфу в сторону от рычага. Зажимаем палец, откручиваем гайку.

Видео, если прокручиваются гайки вместе с пальцами шаровых, как их снять:

Меняем старые опоры на новые

Читайте также: Как отличить верхнюю шаровую от нижней

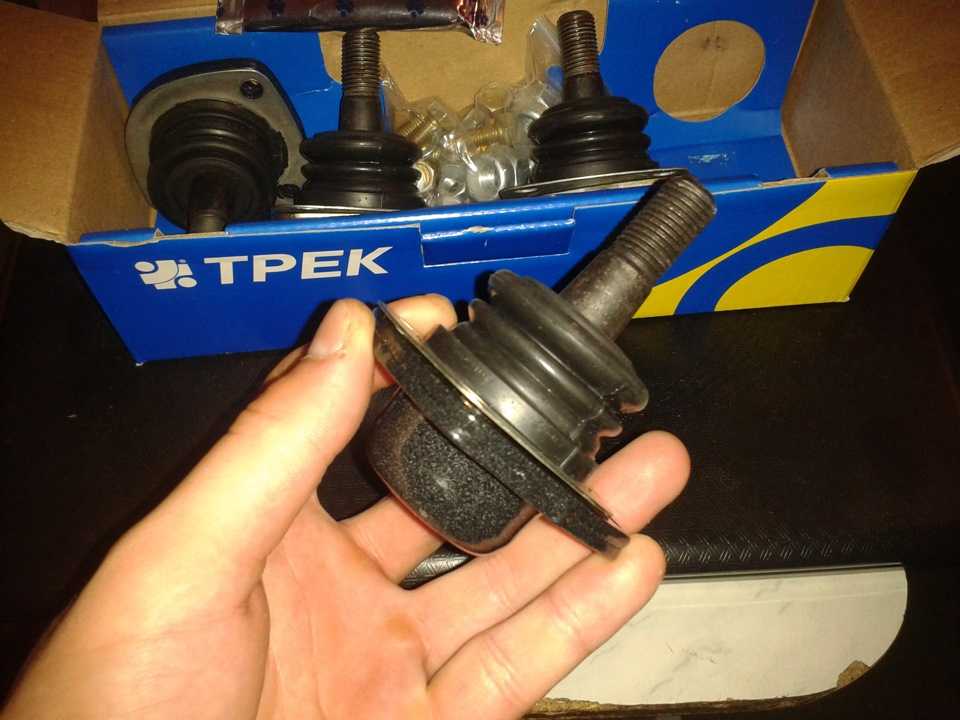

Операция монтажа производится в обратной последовательности. Смазываем болты и гайки крепления литолом. Устанавливаем верхний и нижний шаровой шарнир в посадочное место в рычаге. Прикручиваем его болтами.

Важно! Гайки крепления должны смотреть вверх, а шляпки болтов находится со стороны шарового пальца. Это касается верхней опоры. Если речь идет о нижней, то наоборот – гайки внизу, а шляпки вверху. Если перепутать, то выступающие концы болтов повредят защитные пыльники шариковых шарниров. Это ускорит «кончину» механизма.

Надеваем ступицу на пальцы опор, фиксируем их гайками, предварительно смазав резьбу Литол-24. Закручиваем их до упора, они должны запрессовать их в конусы поворотных кулаков. При монтаже гайка может опять прокручиваться с пальцем, затянуть не получится.

Что делать, если при монтаже новых шаровых гайка прокручивает

Подставляем под нижний рычаг кирпич, бревно. Упираем верхний рычаг ключом или ручкой молотка в отбойник, как показано на скрине ниже, опускаем машину на домкрате, до тех пор, пока он не упрется в ручку молотка.

Продолжаем опускать дальше, смотрим на пальцы шаровых опор. Так как у рычага нет свободного хода, он зафиксирован под весом автомобиля, шаровые должны полностью запрессоваться в обоймы поворотных кулаков. Теперь дотягиваем гайки, они прокручиваться не будут.

Видео, как закрутить гайки при установке новых опор если, они крутятся вместе с пальцами:

Как заменить шаровые опоры без съемника

Чтобы выпрессовать пальцы шаровых опор из конусов поворотных кулаков, нужно:

  1. Поддомкратить авто под балку, вывесить колесо, чтобы оно и рычаг «висели» в воздухе.
  2. Отпустить крепежные гайки шаровых, как правильно – говорилось выше
  3. Вставляем монтировку, при замене нижнего шарового шарнира, между рычагом и кулаком. Давим ее вниз, как бы разжимая между собой эти две детали
  4. Второй рукой бьем с «вытаращенными» глазами молотком по отливу кулака, показан выше на скрине. Через какое-то время, в зависимости от степени закисания шарового пальца в конусе, палец «вылетит»
  5. Для верхней поступаем аналогично. Вставляем монтировку между верхним кулаком и рычагом и лупим молотком, до момента выскакивания пальца шарикового шарнира

Остальные операции осуществляются по такой же схеме, как и замена со съемником: подготовка, зачистка, смазка и т.д.

Видео – замена без съемника:

как проверить и поменять, инструкции с фото и видео

Шаровая опора автомобиля — соединительная конструкция, входящая в состав подвески и позволяющая закреплённому на ней колесу вращаться в различных направлениях.

Выход её из строя во время движения может привести к серьёзной аварии. Поэтому каждый владелец ВАЗ 2107 должен знать алгоритм проверки работоспособности и замены шаровых опор.

Содержание

  • Назначение шаровых опор ВАЗ 2107

    • Конструкция шаровых опор ВАЗ 2107

    • Причины выхода из строя шаровых опор ВАЗ 2107

    • Признаки неисправности шаровых опор ВАЗ 2107

  • Диагностика шаровых опор ВАЗ 2107

  • Выбор шаровых опор для ВАЗ 2107

  • Замена шаровых опор ВАЗ 2107

    • Порядок действий при замене шаровых опор

    • Видео: замена шаровой опоры ВАЗ 2107

Назначение шаровых опор ВАЗ 2107

Шаровая опора (ШО) представляет собой обыкновенный шарнир, встроенный в подвеску ВАЗ 2107 и позволяющий колесу перемещаться только в горизонтальной плоскости. При этом она ограничивает возможность движения колеса в вертикальном направлении.

Шаровые опоры на последних версиях ВАЗ 2107 стали более компактными

Шаровые опоры ВАЗ 2107 весьма недолговечны, поэтому их приходится часто менять.

Конструкция шаровых опор ВАЗ 2107

Раньше на легковых автомобилях не было шаровых опор. Их заменяли громоздкие шкворни, которые нужно было часто смазывать. Подвижность таких соединений оставляла желать лучшего. Это, в свою очередь, отрицательно сказывалось на управляемости автомобиля. Конструкторы ВАЗ 2107 отказались от шкворней и установили шаровые опоры. Первые ШО состояли из:

  • корпуса;
  • шарового пальца;
  • пружины;
  • пыльника.

Палец запрессовывался в неподвижную проушину, фиксировался мощной пружиной и закрывался пыльником. Эту конструкцию тоже нужно было периодически смазывать, но довольно редко (примерно два раза в год). Менять смазку шкворней приходилось каждую неделю.

В современных шаровых опорах пружины не используются

В дальнейшем ШО ВАЗ 2107 постоянно совершенствовались:

  • из конструкции исчезла пружина;
  • стальной пыльник был заменён на пластиковый;
  • неподвижная проушина, в которой фиксировался палец, стала компактнее и получила пластиковую внешнюю отделку;
  • ШО стали неразборными, то есть практически одноразовыми.

Один знакомый водитель уверял меня, что нашёл отличный способ продлить жизнь пластиковым пыльникам. Перед установкой новых шаровых опор он всегда наносил на пыльники толстый слой силиконовой мази, которую автовладельцы используют для того, чтобы резинки на дверях машины зимой не замерзали. С его слов выходило, что пыльники после такой процедуры становятся практически «неубиваемыми». На мой вопрос, как мазь, предназначенная для резины, сможет улучшить качество пластика, мне было рекомендовано просто попробовать и убедиться во всём лично. К сожалению, руки до этого так и не дошли. Так что проверить эту водительскую находку я предоставляю читателю.

Причины выхода из строя шаровых опор ВАЗ 2107

Основные причины выхода ШО из строя следующие:

  1. Знакопеременная ударная нагрузка. В результате разрушается шаровой палец, запрессованный в проушину подвески. Опора сконструирована так, что ударные нагрузки, приходящиеся на шар пальца, очень велики. При низком качестве дорог эти нагрузки кратно увеличиваются.
    В таких условиях даже качественная ШО не сможет полностью выработать свой ресурс.
  2. Дефицит смазки. Под действием ударных нагрузок смазка из ШО постепенно выдавливается. Кроме этого, со временем смазка теряет свои оригинальные свойства.
  3. Разрушение пыльника. Пыльник защищает шарнирное соединение от попадания грязи. Если в нём появляется трещина, грязь, попавшая в шарнир, превращается в абразивный материал и стачивает поверхность шарового пальца.

    Через трещину в пыльнике в шарнир попадает грязь и стачивает поверхность шарового пальца

Признаки неисправности шаровых опор ВАЗ 2107

К основным признакам неисправности ШО ВАЗ 2107 относятся:

  1. Посторонние звуки. Во время движения со стороны колеса начинает раздаваться стук или скрежет. Особенно отчётливо это проявляется на неровной дороге при скорости около 30 км/ч и обычно является следствием частичного разрушения шара на пальце опоры.
  2. Раскачивание колеса. При наборе скорости колесо начинает слегка раскачиваться в разные стороны. Происходит это вследствие люфта, возникающего в ШО из-за её износа. Ситуация довольно опасная, и люфт нужно оперативно устранить. В противном случае колесо на скорости может развернуться под прямым углом к кузову.

    Люфт в шаровой опоре приводит к раскачиванию переднего колеса, которое может на скорости развернуться

  3. Скрежет и скрип при повороте руля влево или вправо. Причиной является отсутствие смазки в одной из ШО (обычно из строя выходит только одна из опор).
  4. Неравномерный износ передних и задних шин. Это может произойти не только из-за неисправных ШО. Причиной неравномерного износа может стать неправильно выставленный развал и схождение колёс, недостаточное или избыточное давление воздуха в отдельных колёсах и т. п.

Диагностика шаровых опор ВАЗ 2107

Удостовериться, что причиной скрежета или скрипа является именно шаровая опора, можно различными способами.

  1. На слух. Для этого потребуется помощник. Два человека раскачивают автомобиль с заглушённым двигателем, одновременно надавливая с двух сторон на капот автомобиля. Если при этом со стороны одного из колёс раздаётся нехарактерный звук, соответствующая ШО изношена или нуждается в смазке.
  2. Выявление люфта ШО. Колесо, на котором с большой долей вероятности вышла из строя опора, поднимается домкратом примерно на 30 см. Помощник из салона до отказа выжимает педаль тормоза. После этого следует с силой покачать колесо сначала в вертикальной плоскости вверх и вниз, затем вправо и влево. При заблокированных тормозах люфт сразу проявится. Даже если он незначителен, ШО всё равно необходимо поменять.

    Для выявления люфта шаровой опоры колесо следует сначала покачать вверх и вниз, а затем вправо и влево

  3. Осмотр шаровых пальцев. Этот способ актуален лишь для последних моделей ВАЗ 2107, ШО которых имеют специальные смотровые отверстия для контроля износа шарового пальца без разборки опоры. При износе пальца более 6 мм шаровую опору следует заменить.

Выбор шаровых опор для ВАЗ 2107

Главный элемент любой ШО — шаровой палец, от надёжности которого зависит эксплуатационный ресурс всего узла. Качественный шаровой палец должен удовлетворять следующим требованиям:

  • палец должен изготавливаться только из высоколегированной стали;
  • шар пальца должен в обязательном порядке подвергаться процедуре цементации (поверхностного упрочнения), а тело пальца должно быть закалено, а затем охлаждено в масле.

Другие элементы опор производятся способом холодной высадки с последующей термической обработкой.

Такая технология изготовления ШО довольно дорогостояща. Поэтому есть лишь несколько фирм, производящих качественные опоры для ВАЗ 2107. К ним относятся:

При выборе шаровых опор для ВАЗ 2107 следует остерегаться подделок. Таких изделий на рынке довольно много. Некоторые из них выполнены настолько качественно, что способны ввести в заблуждение даже специалиста. Единственным критерием, позволяющим отличить подделку от оригинала, является цена. Некачественные ШО стоят вдвое дешевле настоящих. Однако экономить на деталях, от которых в буквальном смысле зависит жизнь водителя, недопустимо.

Замена шаровых опор ВАЗ 2107

Шаровые опоры на ВАЗ 2107 ремонту не подлежат. На первых «семёрках» устанавливались разборные ШО, из которых можно было извлечь изношенный шаровой палец и заменить его. Современные же опоры не разбираются. Более того, если даже допустить возможность разборки, всё равно отремонтировать ШО не удастся, так как шаровые пальцы для ВАЗ 2107 давно сняты с производства.

Для замены ШО потребуется:

  • комплект новых шаровых опор;
  • домкрат;
  • приспособление для выдавливания опор из проушин;
  • комплект рожковых и торцевых ключей;
  • молоток;
  • отвёртка с плоским лезвием.

Порядок действий при замене шаровых опор

Замена шаровых опор на ВАЗ 2107 осуществляется следующим образом.

  1. Поддомкрачивается и снимается колесо, на котором планируется замена ШО.
  2. Рожковым ключом на 22 откручивается гайка крепления верхнего шарового пальца.

    Гайка крепления верхнего шарового пальца ВАЗ 2107 откручивается ключом на 22

  3. С помощью специального приспособления палец выпрессовывается из проушины.

    Верхний шаровый палец ВАЗ 2107 выдавливается с помощью специального приспособления

  4. Вместо приспособления для выдавливания пальца можно использовать молоток, которым наносится несколько ударов по подвеске. При этом палец поддевается монтажной лопаткой и вытаскивается вверх. Так как монтажная лопатка используется в качестве рычага, она должна быть довольно длинной.

    Вместо приспособления для выдавливания шарового пальца можно использовать молоток

  5. Ключом на 13 откручиваются три болта крепления верхней опоры к подвеске.

    Болты крепления верхней шаровой опоры откручиваются ключом на 13

  6. Верхняя шаровая опора извлекается из подвески.
  7. Ключом на 22 ослабляется (на 6–7 оборотов) гайка крепления нижней шаровой опоры. Полностью выкрутить её невозможно, так как она упрётся в рычаг подвески.
  8. С помощью специального приспособления из проушины выдавливается нижний шаровой палец.

    Нижний шаровый палец ВАЗ 2107 тоже выдавливается с помощью специального приспособления

  9. Гайка крепления шарового пальца откручивается полностью.
  10. Ключом на 13 откручиваются три крепёжных болта на проушине. Нижняя ШО извлекается из подвески.

    Нижние болты крепления шаровой опоры откручиваются торцовым ключом на 13

  11. Устанавливаются новые шаровые опоры.
  12. Подвеска собирается в обратной последовательности.

Видео: замена шаровой опоры ВАЗ 2107

Таким образом, технически заменить шаровые опоры ВАЗ 2107 довольно просто. Однако на практике для выдавливания шаровых пальцев из проушин потребуется немалая физическая сила. Поэтому любому автовладельцу перед началом работ по замене ШО следует реально оценить свои возможности.

  • Автор: Алексей Степанов
