Замена выжимного подшипника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Выжимной подшипник,  казалось бы такая небольшая деталь в приводе сцепления, а сколько порой из-за неё бывает проблем! Доходит даже до такого состояния: сцепление на автомобиле вообще перестает работать. Разберём несколько главных вопросов по данному подшипнику и узнаем, как правильно заменить его на автомобиле.

Примечание!
Вам понадобятся следующие инструменты: отвёртка и смазка  «ЛСЦ-15»  либо «Литол-24», для смазки шлицы первичного вала, но об этом чуть позже. Замена подшипника требует снятия коробки, поэтому список  должен дополнится инструментами из рубрики «Снятие».

Краткое содержание:

• Замена выжимного подшипника
• Дополнительный видео-ролик

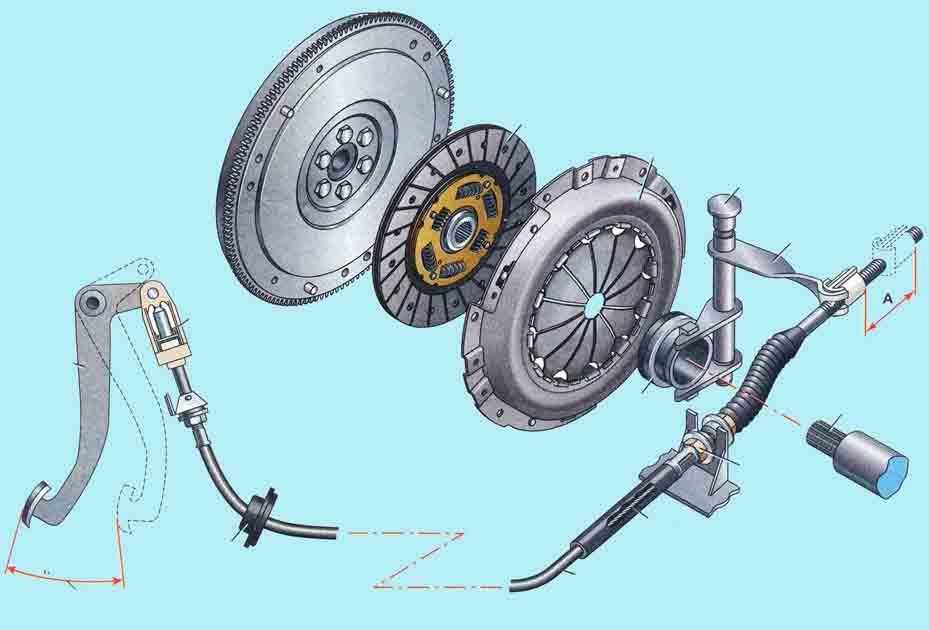

Располагается в коробке, а вернее в той части, где коробка соединяется со сцеплением. Пример приведен на фото ниже, красной стрелкой указано местонахождение подшипника:

Примечание!
На фото выше изображено только лишь приблизительное положение данного подшипника, т. к. он находится во внутренней части коробки, соответственно снаружи мы его не увидим. Однако, зная, где он приблизительно находиться, глядя на установленную коробку проще ориентироваться. Месторасположение детали во внутренней части коробки показано на фото ниже и обозначено красным:

В основном, при выходе из строя, сопровождающимся повышением шума при выжимании сцепления на автомобиле. Шум изношенного подшипника зачастую бывает в виде гудения: вы начинаете выжимать педаль и тут слышаться посторонний шум в том месте, где расположен подшипник –  прямой знак, он пришел в негодность и нужно поменять.

Примечание!
Хочу отметить, звук, издаваемый подшипником, появится лишь только при небольшом выжиме сцепления, когда сцепление полностью нажато как такового шума вы не услышите. Шума не возникнет, когда нога полностью убрана с педали, кроме случаем невыставления обязательного зазора между штоком рабочего цилиндра сцепления (красная стрелка на изображении ниже) и между вилкой включения сцепления, обозначенной синей стрелкой. С подробностями об описанном подшипнике, о сроках замены, о зазоре штока рекомендуем ознакомиться в статье: «Важная информация про выжимной подшипник»)

Снятие:
1) В самом начале операции вам придётся снять с автомобиля коробку. (смотрите подробности в инструкции: «Замена коробки на ВАЗ»)

2) Теперь возьмите в руки отвёртку и отведите пружины, крепящие подшипник к вилке.

3) Понемногу тяните вдоль вала, другими словами, на себя выжимной – он снимается с вала.

4) Сняв подшипник, разожмите кончики пружины крепления к вилке выключения передач. После разжатия просто снимите данную пружину.  Обнаружив подшипник в хорошем состоянии, а пружину нет, замените пружину новой и пользуйтесь дальше своим подшипником. С пружиной все в порядке, а с подшипником нет – возьмите пружину и вставьте в новую деталь.

Примечание!
Учтите, бывает подшипник пока ещё цел, но уже отъездил не мало километров, то не стоит исключать вероятность выхода из строя в ближайшее время.

Новая запчасть устанавливается на автомобиль в обратном снятию порядке.

Примечание!
Перед установкой необходимо смазать шлицевую часть первичного вала, указанную стрелкой, смазкой, описанной в наборе необходимых инструментов, ведь со временем смазка вала пропадает, могут возникнуть неисправности со шлицевой частью из-за трения между несмазывающимися деталями.

Дополнительный видеоролик

Ниже прикреплена ссылка на видео с наглядной демонстрацией процесса замены:

Замена сцепления Ниссан Кашкай, выжимного подшипника и прочий ремонт недорого в Санкт-Петербурге

У педали сцепления увеличен свободный ход, или она периодически проваливается при нажатии – это первые признаки неисправности механизма сцепления.

При фиксации неисправности следует немедленно обратиться в сервисный центр для проведения диагностических работ. Самостоятельное вмешательство без минимального опыта не принесёт желаемого положительного результата.

Замена сцепления на Ниссан Кашкай и прочие наши услуги

Авторизированный сервисный центр оказывает услуги по ремонту технических средств различных марок и модификаций, в том числе и японских внедорожников Ниссан Кашкай. Частые обращения владельцев связаны с профилактикой трансмиссии, а именно:

• общая профилактика механизма;
• замена сцепления, корзины, выжимного и ведомого дисков;
• диагностика и замена выжимного подшипника;
• замена гидравлической жидкости;
• общая диагностика автомобиля с применением цифрового оборудования.

Мастера нашего сервиса также специализируются на выполнении капитального ремонта двигателя, ходовой части, рулевого управления, тормозной системы, передней и задней подвесок.

Принимаем заказы на восстановление геометрии кузова после ДТП, аварии, удара. Наличие в распоряжении покрасочных камер позволяет обрабатывать днище автомобилей специальной антикоррозийной мастикой, грунтовать, удалять ржавчину и следы коррозии.

При неисправности электронного блока управления мы предоставляем услуги по перепрошивке системы, тонкой настройки показателей мощности, потребления топлива.

Принятые заявки обрабатываются качественно и быстро благодаря слаженной работе коллектива с многолетним опытом. Современное цифровое оборудование позволяет полноценно проводить осмотры для любого вида технического средства, в том числе и Ниссан Кашкай. Лояльная ценовая политика, индивидуальный подход к посетителям способствуют расширению круга постоянных клиентов, что положительно отображается на нашем рейтинге.

Замена сцепления Ниссан Кашкай

Процедура замены достаточно сложная, трудоёмкая. Без помощника и специального оборудования не обойтись. Перед началом потребуется провести полную диагностику, чтобы изучить общее состояние автомобиля. На основании полученных данных провести анализ, рассчитать количество запасных деталей, ремонтных комплектов, гидравлической жидкости.

Водителю на заметку! В зависимости от степени критичности поломки проводится как частичный, так и полный ремонт. Главный критерий – возможность дальнейшего использования детали (агрегата). Если эксплуатация невозможна – только полная замена новым. Как правило, подобное возможно при ДТП, столкновении, ударе.

После того как вид ремонта определён, мастер приступает к подготовительному этапу: набор инструментов, съёмников, отвёртки, монтажная лопатка, гидравлический подъёмный механизм, расходные материалы. А также тугоплавкая консистентная смазка, ведомый и ведущий диски сцепления, маховик, выжимной подшипник. Оригинальный артикул подшипника: Nissan 3062000Q0J, гидравлическое масло: Liqui Moly 75W-90.

Основные этапы замены таковы:

• снимают рулевые наконечники, шаровые опоры, ШРУС, КПП, гаситель крутящего момента, промежуточный подшипник, слив гидравлики;
• демонтаж тяг коробки передач, опоры тросов, рабочий цилиндр, выжимной подшипник, диск, маховик.

После того как механизм сцепления извлечён, мастер устанавливает новый блок сцепления во главе с корзиной, дисками, подшипниками, вилкой. Все детали в обязательном порядке смазываются специальной смазкой.

По завершению работы прокачка сцепления путём нагнетания давления и стравливания воздуха с исполнительного цилиндра.

Ниссан Кашкай: ремонт сцепления в автосервисе

Ремонт проводится на основании результатов диагностики и заключения мастера о его необходимости. После полного демонтажа сцепления, алгоритм которого описан выше, мастер приступает к частичному ремонту.

Частичный ремонт проводится в следующих случаях:

• замена фрикционных накладок при наличии повреждений или трещин;
• замена ведомого диска при условии, что биение превышает 0,5 мм;
• коробление ведомого диска сцепления Nissan Qashqai;
• дефекты на поверхности нажимного диска;
• ослабление заклёпочных соединений;
• износ контактов лепестков пружины с подшипником выключения сцепления;
• соединительные звенья кожуха и диска деформированы, сломаны;
• опорные кольца диафрагменной пружины имеют трещины и следы износа;
• наличие дефектов на шлицах первичного вала коробки передач.

Замена выжимного подшипника Ниссан Кашкай

Для замены выжимного подшипника демонтировать весь механизм целиком не нужно, достаточно аккуратно снять рулевое управление, слить гидравлику, приспустить нижнюю опору двигателя, отсоединить маховик.

Выжимной подшипник фиксируется к стенке блока при помощи двух болтов на «10». Отвинтив их, мастер без труда извлекает выжимной подшипник с посадочного места (шлицов).

Далее происходит замена только одного подшипника, процесс сборки в обратной последовательности. В обязательном порядке прокачивают механизм сцепления. На этом процедура замены выжимного подшипника окончена.

Справедливое ценообразование при замене сцепления Кашкай

Чтобы сделать ремонт и диагностику в нашем сервисном центре доступнее, мы систематически пересматриваем цену на услуги в сторону снижения. Предоставляем возможность владельцам немного сэкономить на обслуживании техники, без нанесения ущерба.

Реализовываемые нами детали и комплектующие соответствуют необходимым стандартам, оригинального производства, с документальным подтверждением.

С целью привлечения большего количества клиентов, проводим акции, скидки, предоставляем бонусные накопления.

Мастерская гарантирует качество

На весь блок работ, в рамках оформленной заявки, предоставляем гарантию качества. При фиксации брака мы обязуемся на бесплатной основе устранить неполадку в короткий срок.

Все спорные ситуации разрешаются путём проведения переговоров до момента начала работ.

Стоимость замены выжимного подшипника — FIXD Best OBD2 Scanner

Средняя стоимость замены выжимного подшипника составляет от 30 до 820 долларов, в зависимости от того, отнесете ли вы его механику или сделаете сами.

Указанный ценовой диапазон основан на среднем национальном показателе для всех транспортных средств и не учитывает налоги, сборы или конкретную марку, модель или местонахождение вашего автомобиля. Сопутствующий ремонт или техническое обслуживание, например замена сцепления или маховика, также не включены. Для более точной оценки на основе вашей марки, модели и местоположения используйте оценщик справедливой цены RepairPal.

Получите более точную оценку стоимости замены выбрасывателя с помощью Оценщика справедливой цены RepairPal:

[СМОТРЕТЬ КНОПКУ МОЕЙ СТОИМОСТИ]

ВСТАВЬТЕ ТОЦ

Стоимость у механика: от $330 до $820

• Запчасти: от 30 до 100 долларов США
• Затраты: от 300 до 720 долларов США

Квалифицированному механику потребуется от четырех до шести часов, чтобы выполнить замену выжимного подшипника. Средняя цена труда составляет от 75 до 120 долларов в час, так что именно здесь вы, вероятно, потратите большую часть своих денег на эту работу. Замену выжимного подшипника следует выполнять всякий раз, когда сам подшипник издает шум или при замене сцепления.

Стоимость изготовления своими руками: от 30 до 100 долларов

• Уровень сложности:  Средний
• Необходимые детали:
  • Колесные рампы
  • Джек
  • Подставки для домкрата
  • Трансмиссионный домкрат
  • Гаечный ключ
  • Отвертка
  • Очиститель или обезжириватель тормозов
  • Смазка на молибденовой основе
  • Выжимной подшипник

Сам по себе выжимной подшипник стоит относительно недорого и довольно легко заменяется после снятия коробки передач, но если у вас нет инструментов, места и ноу-хау для снятия механической коробки передач, эту работу лучше оставить профессионалам. Если вы можете выполнить этот проект самостоятельно, вы можете сэкономить сотни долларов на механике, поскольку основная часть затрат на замену выжимного подшипника приходится на трудозатраты.

Помните:  Многие компоненты автомобиля специально разработаны для вашей уникальной марки и модели. Если вы планируете самостоятельно заменить выжимной подшипник, убедитесь, что вы приобрели детали, подходящие для вашего автомобиля. Если вы не уверены в том, что вам нужно, обратитесь к руководству пользователя за рекомендациями производителя и дополнительной информацией.

Что такое выжимной подшипник?

Выжимной подшипник также известен как подшипник выключения сцепления. Когда вы нажимаете педаль сцепления, вилка сцепления, содержащая выжимной подшипник, оказывает давление на диафрагменную пружину сцепления, чтобы отсоединить двигатель от трансмиссии во время переключения передач. Выжимной подшипник возвращается в исходное положение при отпускании педали сцепления. Затем мощность двигателя передается через трансмиссию на колеса, приводя автомобиль в движение по дороге.

Что включает в себя замена выжимного подшипника?

Чтобы выполнить замену выжимного подшипника, вам необходимо сначала поднять автомобиль, чтобы было достаточно места для снятия коробки передач. Отсоедините аккумулятор и снимите карданный вал или оси CV. С домкратом под коробкой передач и какой-либо распоркой для двигателя снимите болты коробки передач и отделите коробку передач от двигателя.

Поместите трансмиссионный домкрат под трансмиссию и с помощью ремней закрепите его, откручивая болты, которыми картер сцепления крепится к картеру двигателя. Медленно опустите домкрат трансмиссии, чтобы снять давление с скользящей трансмиссии и входного вала для снятия. Не допускайте, чтобы вес трансмиссии приходился на первичный вал. Проверьте металлические пальцы на прижимной пластине, чтобы убедиться, что они не сломаны и не деформированы.

Отверните крепежные болты крест-накрест, чтобы не деформировать прижимную пластину. В маховик можно вставить отвертку, чтобы он не двигался. Открутите остальные болты, удерживая нажимной диск, и снимите диск сцепления и нажимной диск.

Очистите все поверхности с помощью очистителя тормозов или обезжиривателя. Осмотрите прижимную пластину на наличие сколов, канавок или задиров. Проверьте маховик на наличие выемок, деформаций или заклепок. Все должно быть гладко, и зубья маховика должны быть в порядке. Посмотрите на выжимной подшипник, чтобы определить, нуждается ли он в замене, и нанесите немного смазки на молибденовой основе на входной вал коробки передач.

Снимите крышку с рычага выдвижения, освободите и отсоедините зажим в сборе от шарового шарнира. Снимите рычаг натяжения и выжимной подшипник, а также ступицу в сборе. Установите новый выжимной подшипник на место и соберите его в обратном порядке.

Что произойдет, если вы не замените выжимной подшипник?

Все компоненты трансмиссии и сцепления должны работать без сбоев для обеспечения функциональности и безопасности автомобиля. Как только ваш выжимной подшипник начнет выходить из строя, вы заметите признаки того, что у вас возникли проблемы, или даже испытаете полный отказ сцепления и трансмиссии. Повреждение этого подшипника может быть результатом несчастного случая или многолетнего регулярного износа. Как только вы заметили, что у вас возникли проблемы с выжимным подшипником, вам необходимо заменить его. Не ездите с неисправным выжимным подшипником.

Как часто следует заменять выжимной подшипник

Выжимной подшипник не является компонентом, для которого регулярно проводится плановое техническое обслуживание. Он рассчитан на средний пробег до 100 000 миль, но вы можете обнаружить, что вам нужно заменить выжимной подшипник раньше, если вы много ездите с частыми остановками или регулярно ездите по песку, грязи, пыли. и т. д.

Общие симптомы, необходимые для замены выжимного подшипника

Вы, вероятно, заметите один или несколько из следующих симптомов, если ваш выжимной подшипник выйдет из строя:

• Жесткая муфта
• Проблемы с переключением передач
• Вибрирующая педаль сцепления
• Странные звуки при нажатии на педаль сцепления
• Скрежет при переключении передач при выжатом сцеплении

Сопутствующие услуги по техническому обслуживанию

Следующие услуги обычно выполняются одновременно с заменой выжимного подшипника:

• Замена сцепления
• Заменить маховик

Если позже вам придется заменить сцепление или маховик, вы заплатите дважды за то, чтобы механик занялся той же частью вашей трансмиссии.

С FIXD

Никогда больше не пропускайте важные услуги по техническому обслуживанию. Загрузите FIXD Sensor и бесплатное приложение сегодня, чтобы быть в курсе регулярного технического обслуживания вашего автомобиля в зависимости от его марки, модели и пробега. FIXD будет отправлять автоматические оповещения на ваш телефон, чтобы вы больше никогда не пропустили замену масла, замену тормозных колодок или перестановку шин. Он даже может отслеживать срок службы аккумулятора, шин и щеток стеклоочистителей, чтобы все работало без сбоев. Избавьтесь от стресса при уходе за автомобилем, добавив датчик FIXD и приложение уже сегодня.

Исследовательская группа FIXD

Миссия FIXD — сделать владение автомобилем максимально простым, легким и доступным. Наша исследовательская группа использует последние автомобильные данные и идеи для создания инструментов и ресурсов, которые помогают водителям сохранять душевное спокойствие и экономить деньги в течение всего срока службы своего автомобиля.

Мы здесь, чтобы помочь вам упростить уход за автомобилем и сэкономить, поэтому этот пост может содержать партнерские ссылки, которые помогут вам сделать это. Если вы нажмете на ссылку и совершите действие, мы можем получить комиссию. Тем не менее, анализ и высказанные мнения являются нашими собственными.

4 Симптомы неисправности выжимного подшипника (и стоимость замены в 2023 г.) 0004 Последнее обновление: 21 ноября 2022 г.

Если ваш автомобиль механическая коробка передач (редкость в наши дни), вам нужно уметь управлять педалью сцепления в дополнение к педалям тормоза и газа.

Узел сцепления (состоящий из нажимного диска, диска сцепления, маховика и выжимного подшипника) соединяет колеса с двигателем автомобиля. Педаль сцепления дает вам возможность временно отсоединить колеса от двигателя, что необходимо при переключении передач.

Нужна помощь в решении проблемы с автомобилем ПРЯМО СЕЙЧАС?

Щелкните здесь , чтобы пообщаться в онлайн-чате с проверенным механиком, который ответит на ваши вопросы.

Выжимной подшипник, иногда называемый «подшипником выключения сцепления», представляет собой простой, но важный компонент, который используется только при выжатой педали сцепления. Если у вас плохой выжимной подшипник, это повлияет на переключение передач и может привести к выходу из строя других компонентов сцепления и трансмиссии.

Связанные: 6 Признаки неисправности вилки сцепления

Содержание

Как работает выжимной подшипник

Короче говоря, выжимной подшипник — это компонент сцепления, который временно отключает двигатель автомобиля от трансмиссии во время переключения передач. Когда вы нажимаете педаль сцепления ногой, подшипник выключения сцепления приближается к маховику.

Это приводит к тому, что расцепляющие пальцы нажимной пластины вдавливаются внутрь. Как только это происходит, пальцы нажимной пластины нажимают, преодолевая усилие ее пружины. Это вызывает разъединение между двигателем и колесами и позволяет переключаться на другую передачу.

При отпускании педали сцепления выжимной подшипник возвращается в исходное положение, где мощность от двигателя автомобиля снова передается через трансмиссию на ведущие колеса автомобиля.

Общие признаки неисправности выжимного подшипника

Все компоненты системы сцепления и трансмиссии важны для безопасности и функциональности автомобиля. Если ваш выжимной подшипник не может выполнять свою работу должным образом, вы заметите некоторые признаки того, что он начинает выходить из строя или полностью выходит из строя.

Подшипник может выйти из строя после многих лет износа или, возможно, даже из-за повреждения в результате аварии. В любом случае вам необходимо заменить выжимной подшипник сцепления, как только вы заметите, что у него проблемы.

Ниже приведены 4 основных признака неисправности подшипника выключения сцепления.

#1 – Странные звуки

Наиболее частым признаком неисправности выжимного подшипника являются различные шумы при нажатии на педаль сцепления. Ролики в подшипнике имеют жесткий допуск и должны располагаться близко друг к другу.

Но если между роликами будет слишком много места, то начнут слышны разного рода шумы. Они могут включать дребезжание, скрежет, визг, рычание или вихревые звуки.

Это происходит просто из-за износа роликов в подшипнике со временем и потери небольшого количества материала. Шум будет звучать так, как будто он исходит из зоны передачи.

Звук будет наиболее заметен при полностью выжатой педали сцепления и исчезнет, ​​когда вы уберете ногу с педали.

#2 – Вибрация педали сцепления

При нажатии на педаль сцепления она должна опускаться плавно. Но если вы начинаете ощущать вибрации, исходящие от педали, то весьма вероятно, что ваш подшипник выключения сцепления неисправен или вышел из строя.

Точнее говоря, вибрации являются результатом того, что выжимной подшипник не может правильно выровняться с прижимной пластиной. Когда это произойдет, ваша нога почувствует пульсацию.

Вибрация педали напоминает педаль тормоза, если дисковые тормоза или тормозные колодки изношены неравномерно.

#3 – Проблемы с переключением передач

Переключение передач должно быть плавным, без особого сопротивления. Если вы заметили, что у вас возникают трудности с переключением или даже скрежетом передач, возможно, вышел из строя выжимной подшипник.

Проблема в том, что сцепление не полностью включается. Однако это не должно быть первым симптомом этой проблемы.

Сначала вы должны услышать эти странные звуки. Если вы продолжите оставлять эту проблему нерешенной, вы можете ожидать, что последуют проблемы с переключением передач или проскальзыванием сцепления.

#4 – Сцепление слишком тугое

Как и большинство компонентов системы трансмиссии, подшипник выключения сцепления имеет специальные смазывающие свойства, обеспечивающие его бесперебойную работу в течение длительного времени. К сожалению, смазочные свойства ухудшаются по мере износа самого подшипника.

Чем сильнее изношен подшипник, тем труднее будет выжимать педаль сцепления. Вскоре дойдет до того, что вы не сможете выжать сцепление. Тогда вы вообще не сможете управлять своим автомобилем, так как не сможете переключать передачи.

См. также: Что происходит, когда вы «ездите на педали сцепления»

Стоимость замены выжимного подшипника

Поскольку это простая деталь, сам выжимной подшипник стоит относительно недорого. Проблема заключается в количестве труда, который требуется, чтобы добраться до него, поскольку необходимо снять всю трансмиссию.

Из-за этого обычно рекомендуется также заменить сцепление (а иногда и маховик) на месте.

Выжимной подшипник будет стоить от 30 до 100 долларов. Цена нового сцепления может сильно различаться в зависимости от автомобиля, но большинство из них стоит где-то в диапазоне от 300 до 800 долларов. Новый маховик (при необходимости) обойдется вам еще от 50 до 200 долларов.

Как уже упоминалось, трудозатраты при замене выжимного подшипника — это то, на что вы потратите больше всего денег.
