Ваз 2107 ремонт ходовой части: Советы по ремонт ходовой ВАЗ 2107 своими руками?

26 августа, 1970 by admin

Советы по ремонт ходовой ВАЗ 2107 своими руками?

Поделитесь закладкой с друзьями:

• Как устроена передняя подвеска?
• Возможные поломки ходовой части
• Замена шаровых опор
• Замена сайлентблоков рычагов
• Замена амортизаторов
• Замена пружин
• Подробное видео по ремонту ходовой ВАЗ 2107

Каждый владелец отечественного автомобиля ВАЗ 2107 должен знать, как устроена подвеска машины. Ходовая часть нуждается в периодическом обслуживании, предполагающем замену изношенных элементов. Производить эти работы можно своими руками, если знать, как правильно снимается или устанавливается та или иная деталь. В данном материале мы вам подробно об этом расскажем.

ВАЗ 2107 – последний автомобиль отечественного автопроизводителя, выпущенный по классической компоновке, то есть с задним приводом. Многие российские автомобилисты отдают предпочтение именно заднеприводным авто, поэтому так называемая семерка по сей день популярна.

к содержанию ↑

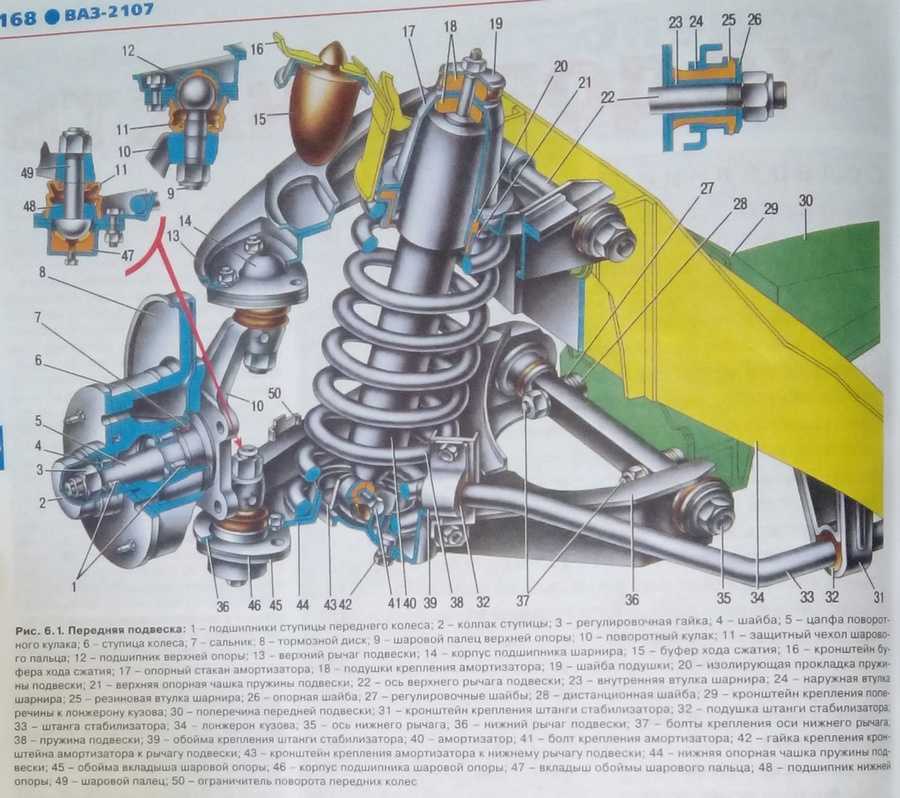

Как устроена передняя подвеска?

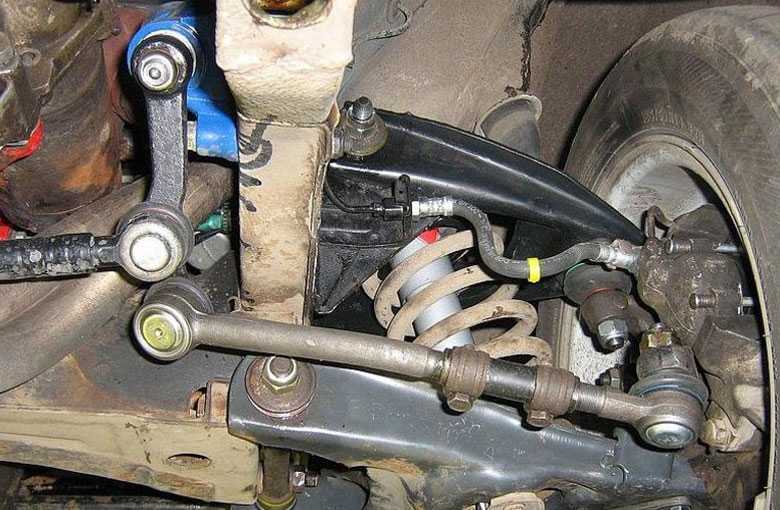

Вид рычагов снизу

Спереди подвеска ВАЗ 2107 имеет независимую конструкцию и состоит из двух рычагов: один сверху, второй снизу. Также имеется винтовая пружина и телескопический амортизатор-стойка. В подвеске есть стабилизатор поперечной устойчивости.

Нижний рычаг осью прочно закреплен на поперечине подвески болтами, а она, в свою очередь, держится на передних лонжеронах. Верхний рычаг прикреплен к стойке брызговика, но собственной оси у рычага нет – в ее качестве выступает длинный болт, который проходит через стойку.

Для обеспечения поворота рычагов вокруг оси в конструкции предусмотрены сайлентблоки, представляющие собой резинометаллические шарниры. На концах рычагов находятся шаровые шарниры, к которым прикреплен поворотный кулак с цапфой для установки ступицы. Винтовая пружина располагается между стойкой брызговика и нижним рычагом. Чтобы она не сдвинулась с места, концы установлены в опорные чашки. Внутри пружины находится гидравлический амортизаторы. Корпус амортизатора крепится к нижнему рычагу через резинометаллический шарнир.

Через резиновые подушки шток амортизатора прикреплен к кузову. Стабилизатор поперечной устойчивости концами крепится к нижним рычагам ходовой части, а в центре к лонжеронам. Для исключения контакта лонжеронов со стабилизатором между ними располагаются резиновые подушки.

к содержанию ↑

Возможные поломки ходовой части

Поднятие авто

К неисправностям подвески ВАЗ 2107 относится износ резиновых элементов подвески, а также могут износиться шаровые опоры. Иногда во время эксплуатации из строя выходят пружины и стойки-амортизаторы.

Выполнить ремонт передней подвески ВАЗ 2107 своими руками можно в гаражных условиях, но сначала нужно продиагностировать ее состояние. Загоните машину на смотровую яму или эстакаду, а при осмотре определите состояние резиновых элементов, проверьте все зазоры в шаровых опорах и убедитесь в отсутствии масляных подтеков из амортизатора, а также проверьте целостность пружины.

Для проверки состояния амортизатора своими руками необходимо хорошенько нажать на крыло автомобиля сверху, добившись сжатия амортизатора. Затем отпустите и обратите внимание, как поведет себя авто. Амортизатор должен моментально принять начальное положение без лишних колебаний. При сильном износе стоек машина будет качаться, и их придется заменить.

к содержанию ↑

Замена шаровых опор

Для замены шаровых опор необходимо демонтировать колесо и очистить элементы подвески от загрязнений. После этого подставьте под нижний рычаг домкрат и поднимите его – так вы нагрузите подвеску ВАЗ 2107.

При помощи ключа надо открутить гайку пальца верхней шаровой опоры, а затем выпрессовать палец из поворотного кулака. Как только палец выйдет из кулака, выкрутите крепление шаровой и извлеките ее из верхнего рычага с защитным чехлом. Вместо старой шаровой вставьте новую и соберите все в обратном порядке. Нижнюю шаровую меняют точно так же. После их замены обратитесь в сервисный центр для регулировки развала и схождения, так как самостоятельно сделать это вам не удастся.

к содержанию ↑

Замена сайлентблоков рычагов

Замена сайлентблоков

Для замены сайлентблоков ВАЗ 2107 своими руками вам понадобятся не только ключи, но и специальный съемник. Если они находятся в верхнем рычаге, его придется полностью демонтировать, а в случае с нижним рычагом делать этого не нужно. Для снятия верхнего рычага выпрессуйте палец шаровой опоры из поворотного кулака. Далее снимите болт крепления бампера и открутите гайки, держащие ось верхнего рычага, а потом извлеките ее. Верхний рычаг снимите с машины.

После этого при помощи съемника нужно вытащить износившиеся сайлентблоки, а потом с его помощью вставить новые. Монтаж рычага осуществляют в обратной последовательности, но для установки пальца шаровой опоры нужно нагрузить подвеску домкратом, подставленным под нижний рычаг.

Для замены сайлентблоков нижнего рычага его не обязательно снимать. Просто выкрутите гайки оси рычага и съемником достаньте шарниры. Затем установите новые на их места и затяните гайки. Снимать нижний рычаг нужно в случае его повреждения, но такое бывает редко.

к содержанию ↑

Замена амортизаторов

При износе стоек-амортизаторов их приходится менять. Если сломался один из них, менять все равно нужно их в паре. Для замены амортизатора сначала выкрутите гайку крепления штока, а затем со штока демонтируйте шайбы и верхнюю резиновую подушку.

Выкрутите нижний кронштейн крепления стойки от нижнего рычага, а через технологическое отверстие в рычаге вытащите вышедший из строя амортизатор. Далее снимите его с кронштейн крепления и установите новую стойку в обратном порядке.

к содержанию ↑

Замена пружин

Старая пружина

Для замены изношенных или поврежденных пружин необходимо демонтировать амортизатор и отсоединить от рычага стабилизатора. Далее ослабляются гайки, которые держат ось нижнего рычага на поперечине. При помощи домкрата подожмите нижний рычаг, но не нагружайте подвеску. Съемником извлеките палец шаровой опоры.

Далее домкрат плавно опустите, ослабив пружину. При помощи лопатки ее следует извлечь из нижней опорной чашки. Перед монтажом новой пружины ее сжимают специальными стяжками, чтобы она вместилась на свое место.

Новая пружина устанавливается в нижнюю опорную чашку, а затем при помощи домкрата поджимается нижний рычаг вверх, что позволит вставить в поворотный кулак его шаровую опору.

Зафиксировав опору, снимите с пружины стяжки. Другие части подвески соберите в обратной последовательности. Как видите, ремонт ВАЗ 2107 своими руками – работа не очень сложная, если вы будете действовать по нашей инструкции.

к содержанию ↑

Подробное видео по ремонту ходовой ВАЗ 2107

Видео:

Видео:

Видео:

Видео:

Видео:

Просмотров: 31108

Ваша оценка:

Загрузка…

Adblock
detector

Ходовая на ВАЗ 2107: диагностика, неисправности, устройство

Главная » Устройство

Последняя люксовая версия ВАЗовской «классики» до сих пор пользуется популярностью у наших сограждан. ВАЗ 2107 несложен в обслуживании, а многие операции по восстановлению ходовой части могут быть выполнены своими руками. передняя и задняя подвеска автомобиля достаточно надежны, а запасные части к автомобилю можно приобрести в любом магазине или на рынке.

Техническое обслуживание и ремонт машины не будут сложной задачей, если владелец хорошо знает материальную часть. Передняя подвеска автомобиля состоит из следующих элементов:

1. верхний и нижний рычаг;
2. шаровые опоры;
3. поворотная цапфа;
4. ступица с подшипником;
5. амортизатор;
6. витая пружина.

В конструкцию задней подвески входят:

1. комплект из четырех продольных тяг;
2. задний мост с редуктором и ступицами;
3. поперечная тяга Панара;
4. амортизаторы;
5. пружины.

Многолетняя практика эксплуатации модели показывает, что возможен ее тюнинг путем установки газонаполненных амортизаторов с улучшенными характеристиками.

Основные неисправности передней подвески

В ходовой части модели ВАЗ 2107 на некоторые узлы приходятся значительные нагрузки, что приводит к их выходу из строя. Чаще все ломаются следующие детали:

1. шаровые опоры особенно нижние;
2. сайлент-блоки;
3. втулки тяги поперечной устойчивости;
4. уплотнительные элементы амортизаторов.

Ремонт при подобных поломках обычно сводиться к замене изношенных деталей. В процессе восстановления работоспособности можно произвести тюнинг передней подвески. С целью снижения затрат на ремонт собственного автомобиля демонтаж и замену деталей можно произвести своими руками. Если же планируется тюнинг машины, то при покупке деталей необходимо подобрать запчасти с соответствующими характеристиками.

Диагностика задней подвески

Ходовая часть модели ВАЗ 2107 при интенсивной эксплуатации на дорогах с некачественным покрытием подвергается значительному износу. Прежде, нежели выполнить ремонт той или иной неисправности автомобиля необходимо произвести диагностику. Наибольшая вероятность выхода из строя таких деталей:

1. резиновых втулок поперечных и продольных тяг;
2. выработка в клапанных механизмах амортизаторов;
3. разрушение крепежных элементов на кузове или мосту.

Восстановление работоспособности задней подвески ВАЗ 2107 вполне можно выполнить своими руками без привлечения специалистов. Производя тюнинг машины, не следует увлекаться такими модными тенденциями, как увеличение или уменьшение клиренса, это может сказаться отрицательно на ее управляемости.

27 689 views Задняя подвеска Передняя подвеска

Похожие материалы

Ремонт передней подвески ваз 2107 своими руками. Как отремонтировать переднюю подвеску на ваз 2107. Ремонт передней подвески ваз 2107.

Каждый владелец отечественного автомобиля должен знать, как устроена подвеска его транспортного средства. Ходовая часть требует периодического обслуживания, предполагающего замену изношенных компонентов. Вы можете провести эти работы самостоятельно, если знаете, как снять или установить тот или иной элемент. Из этого материала вы узнаете подробнее. ВАЗ 2107 – последний автомобиль отечественного автопроизводителя, который выпущен по классической компоновке, т.е. с задним приводом. Масса российских автомобилистов отдает предпочтение заднеприводным автомобилям, поэтому, т.

Содержание

• Устройство передней подвески
• Неисправности передней подвески
• Диагностика
• Инструменты, приспособления, расходные материалы для ремонта
• Замена шаровой опоры пошагово
• Замена сайлентблоков 2 рычагов1 пошагово ВАЗ07 пошагово шаг
• Амортизаторы, замена своими руками, зачем нужно менять пару, даже если один сломался, пошаговая инструкция
• Пружины подвески как заменить поврежденную пружину, шаг за шагом
• Советы проф.

Устройство передней подвески

Передняя подвеска автомобиля ВАЗ 2107 отличается независимой конструкцией и состоит из 2-х рычагов — один снизу, второй сверху. Также имеется телескопический амортизатор-стойка и спиральная пружина. В конструкцию подвески входит стабилизатор поперечной устойчивости. Нижний рычаг прочно закреплен болтами на поперечине подвески, которая крепится к передним боковым измерителям. Стойка брызговика соединена с верхним рычагом, но рычаг имеет свою ось — ее роль выполняет длинный болт, проходящий через стойку.

Для обеспечения поворотов рычагов вокруг оси в конструкции предусмотрены сайлентблоки, представляющие собой резинометаллические шарниры. Сразу на концах рычагов имеются шаровые шарниры, которые соединены с поворотным кулаком и штифтом для крепления ступицы. Губчатая пружина расположена между нижним рычагом и подставкой для разбрызгивания. Для его фиксации концы монтируются в опорные стаканы.

Внутри пружины находится гидравлический амортизатор, корпус которого крепится к нижнему рычагу с помощью резинометаллического шарнира. Амортизатор крепится к кузову через резиновые подушки. Стабилизатор поперечной устойчивости соединен с нижними рычагами шасси, а центральный — с лонжеронами. Для исключения контакта стабилизатора с лонжеронами между ними установлены резиновые подушки.

Неисправности передней подвески

К неисправностям подвески автомобиля ВАЗ 2107 относится износ шаровых опор и резиновых элементов подвески. В некоторых случаях из строя выходят экспозиторные стойки и пружины.

Самостоятельно отремонтировать переднюю подвеску ВАЗ 2107 в домашних условиях можно, но следует предварительно провести диагностику ее состояния.

Диагностика

Топим машину на эстакаде или смотровой яме. Осматриваем состояние резиновых элементов, проверяем целостность пружины, обращаем внимание на зазоры в шариках, а также проверяем нет ли течи масла из амортизатора.

Для самостоятельной проверки состояния амортизатора нажмите сверху на крыло автомобиля, добившись его сжатия. Затем отпустите его и обратите внимание на поведение автомобиля. Амортизатор должен мгновенно принять исходное положение. При существенном износе стоек автомобиль будет раскачиваться, что говорит о необходимости их замены.

Инструменты, приспособления, расходные материалы для ремонта

Для ремонта передней подвески автомобиля ВАЗ 2107 понадобятся такие инструменты и материалы:

1. Чистая тряпка.
2. Джек.
3. Набор ключей.
4. Специальный съемник для сайлентблоков.


Сменная шаровая опора, поэтапно

Для замены шаровых опор необходимо снять колесо и очистить от грязи элементы подвески. Далее подставьте домкрат под нижний рычаг и поднимите его — он нагрузит подвеску вашего автомобиля.

С помощью ключа откручиваем гайку пальца верхней опоры и пишем палец с поворотного кулака. Когда палец выйдет из кулака, открутите крепление шара и снимите опору с верхнего рычага со специальным защитным чехлом. Установите новый шар вместо старого и соберите все обратно. После замены шаровых опор обратитесь в сервисный центр для регулировки развала-схождения, так как самостоятельно это сделать не получится.

Замена сайлентблоков рычагов ВАЗ 2107 пошагово

Для замены сайлентблоков понадобится набор ключей и специальный съемник. Если в верхнем рычаге расположены сайлентблоки, то придется его полностью демонтировать. Если они в нижнем рычаге — этого делать не надо. Чтобы снять верхний рычаг, необходимо вылить шарнирный кулак из шаровой опоры. Затем снимаем болт крепления болта и откручиваем гайки, которые держат ось верхнего рычага, затем снимаем его. Теперь снимите верхний рычаг с автомобиля.

Далее с помощью съемника вытаскиваем изнашиваемые сайлентблоки и устанавливаем новые. Игра рычагом в обратной последовательности. Для установки пальца шаровой опоры нагрузите домкратом подставленную под нижний рычаг подвеску.

Для замены сайлентблоков нижнего рычага снимать не обязательно. Достаточно открутить гайки оси рычага, а затем съемником стянуть шарниры. Далее устанавливаем новые сайлентблоки и затягиваем гайки. Демонтаж нижнего рычага производится при его повреждении, однако это бывает редко.

Амортизаторы, замена своими руками, зачем нужно менять пару, даже если один сломался, пошаговая инструкция

При износе амортизаторов необходимо их заменить.

От нижнего рычага следует открутить нижний кронштейн крепления стойки, и через технологическое отверстие в рычаге вытащить сломанный амортизатор. Затем снимите его с монтажного кронштейна и установите новую стойку.

Пружины подвески как заменить поврежденную пружину, шаг за шагом

Для замены поврежденных или изношенных пружин снимите амортизатор и отсоедините его от рычага стабилизатора. Затем ослабляются гайки, удерживающие на поперечине ось нижнего рычага. С помощью домкрата нажимаем на нижний рычаг, но подвеску не нагружаем. С помощью съемника снимаем палец шаровой опоры.

Затем плавно опускаем домкрат, ослабляя пружину. Используя лезвие, снимите его с нижней опорной чашки. Перед установкой новой пружины ее необходимо сжать специальными стяжками.
