Дхо схемы своими руками: Схема подключения ДХО своими руками

10 февраля, 1975 by admin

Схема подключения ДХО с отключением: установка дневных ходовых огней своими руками по ГОСТу » Авто центр ру

В соответствии с правилами дорожного движения во многих странах сегодня дневные ходовые огни являются типом оптики, который должен быть обязательно включен во время движения. Поэтому многие автовладельцы столкнулись с необходимостью установки ДХО на свои транспортные средства. Что представляет собой схема подключения ДХО с отключением и как ее реализовать — читайте ниже.

[ Скрыть]

Предназначение ДХО

Чтобы правильно подключить ходовые огни в фары, необходимо иметь хотя бы минимальный опыт работы с электрикой. Прежде чем мы расскажем, как осуществляется подключение ДХО по ГОСТу, разберем предназначение данного типа оптики. Ходовые огни — это внешние осветительные элементы, использующиеся для обозначение габаритов транспортного средства в светлое время суток. Как правило, устанавливая ДХО своими руками, автовладельцы используют светодиодные источники освещения.

Обычно оптика подключается к габаритам или ближнему свету, но при необходимости для управления фарами можно использовать и отдельную кнопку. Также автоматическое включение ДХО может быть произведено при помощи подключения к цепи противотуманными фонарями.

Требования по установке оптики

Монтаж ходовых огней

Куда и как правильно подключить оптику?

Для начала предлагаем узнать, как осуществляется установка ДХО, основные правила:

1. Установка ходовых огней должна быть произведена на поверхности бампера автомобиля, которая должна быть вида в направлении исходной оси. Устанавливать фонари следует таким образом, чтобы их расстояние от края авто было не более 40 см. Если устройства будут установлены неправильно, это может грозить штрафом автовладельцу.
2. Перед тем, как установить дневные ходовые огни, нужно учитывать, что их монтаж возможен только на автомобили, но не на прицепы. Всего должно быть две фары.
3. Схема подключения дневных ходовых огней предусматривает их установку на расстоянии от 0.25 до 1.5 м над землей. Причем их монтаж должен осуществляться только на передней стороне авто.
4. При монтаже нужно учитывать, что направление света оптики в любом случае должно быть вперед.
5. Установка дневных ходовых огней и их подключение должно быть произведено так, чтобы оптика включалась автоматически. То есть при включении зажигания или при запуске силового агрегата, без использования дополнительных элементов управления. Соответственно, отключаться фонари также должны при выключении зажигания.
6. Устанавливающий ДХО автовладелец должен знать, что площадь этих источников освещено должна составлять не менее 40 см, при этом сила света должна варьироваться в районе 400-800 кд. Если вы используете сертифицированную оптику, то на ней должна быть нанесена соответствующая маркировка.
7. Что касается цвета свечения, то он в любом случае должен быть белым.

Инструкция по подключению дневных ходовых огней

Итак, если вы решили осуществить подключение дневных ходовых огней своими руками, то у вас есть несколько вариантов подсоединения их к ботовой сети. Рассмотрим каждый из них (автор видео — канал Igrok 777).

Вариант 1

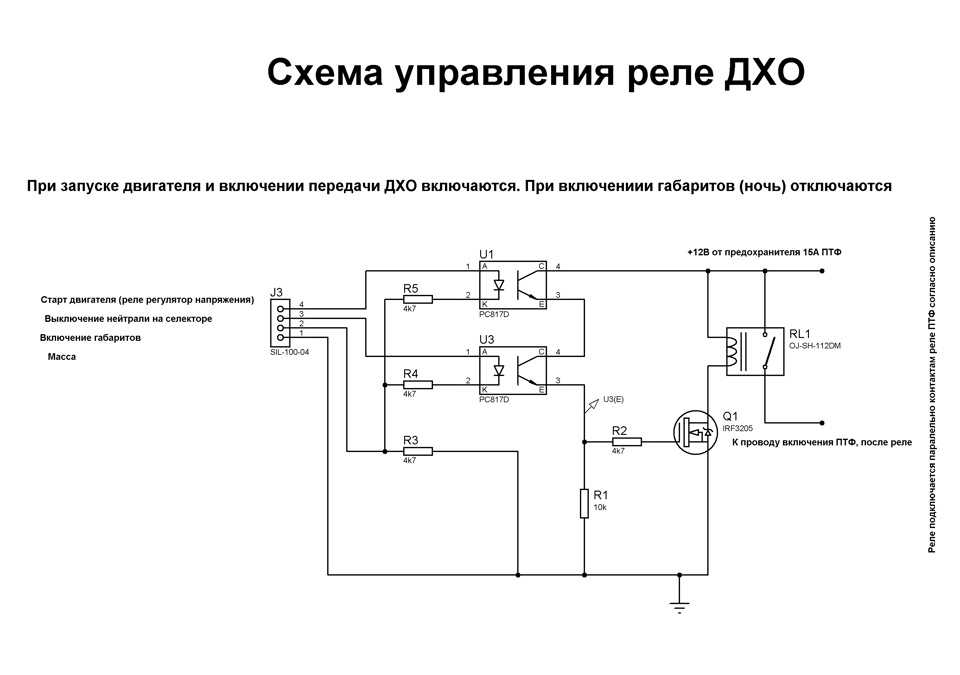

Для начала приведена схема подключения дневных ходовых огней с автоматически отключением при остановке мотора. Следует отметить, что подключение ДХО по данной схеме будет полностью соответствовать ПДД, тем более, что она проверялась на всех отечественных машинах. В качестве источника информации о движении транспортного средства используется датчик скорости.

Контакты 1-1 схемы следует соединить с цепью управления ближнего освещения, в частности, с контактом 85. В том случае, если вы хотите, чтобы на машине с активированным зажиганием работали только ДХО, а не габариты, то подключение контактов осуществляется параллельно. Чтобы реализовать данную схему соединения, вам потребуется любое реле, которое оснащено размыкающей парой контактов.

Вариант 2

По этой схеме подключение ходовых огней будет осуществляться при запуске силового агрегата и отключенных габаритных огнях. Этот вариант также может быть реализован на любых отечественных авто, а данные о работе мотора в этом случае будет передаваться посредством контроллера давления моторной жидкости. Вся информация от этого датчика будет передаваться из приборки. Процедура активации оптики может быть осуществлена как через габариты, так и через ближнее освещение (автор видео — канал 2673Kostya).

Но если вы хотите реализовать схему, то удостоверьтесь в том, чтобы контроллер давления масла был полностью исправным, в противном случае сигнал будет неправильным. Соответственно, функциональность оптической системы в целом будет нарушена.

Вариант 3

Еще один вариант, как подсоединить ходовые огни, может быть реализован с помощью подрулевого переключателя ближнего освещения. Такой способ подразумевает управление фарами после того, как будет запущен двигатель — соответственно, когда мотор остановится, ходовые огни автоматически отключаться. Чтобы реализовать эту схему, заранее нужно подготовить два диодных источника освещения, не сильно мощных, после чего подключить их последовательно.

К источникам освещения припаиваются провода, их длина в общей сложности должна составлять не более 40 см. Выполнив эти действия, нужно будет подключить сами лампы, при этом соблюдая полярность, в противном случае работать они не будут. После этого осуществляется демонтаж и разборка приборной панели, контакт следует подключить к выходу Х1.

Далее, производится снятие кнопки либо переключателя, с помощью которых будет осуществляться управление ходовыми огнями. Второй конец кабеля следует подключить к разъему. После того, как оптика будет подключена, кнопка или переключатель ставятся на место, проверяется работоспособность ДХО.

Фотогалерея «Схемы для подключения»

1. Первый вариант подключения оптики

2. Второй способ с применением контроллера давления масла

3. Способ подключения с переключателем ближнего освещения

Обзор основных устройств для управления

Перед тем, как подключить дневные ходовые огни, вам потребуются несколько составляющих компонентов, в частности, если вы используете одну из приведенных выше схем:

1. Регулятор, который нужно будет добавить в электроцепь. С помощью этого устройства будет осуществляться автоматическая активация оптики.
2. Непосредственно сами ДХО. Если вы хотите, чтобы фары проработали долго, то лучше не покупать дешевые китайские изделия — обычно они обладают более низким сроком службы. Тем более, что качество свечения у китайских диодов обычно более низкое.
3. Как сказано выше, вам также потребуется реле, причем важно, чтобы оно имело размыкающую пару контактов.
4. Контроллер. Это устройство также будет использоваться для управления фарами.

Заключение

Процедура установки ДХО требует от автовладельца определенных навыков. Если вы никогда ранее не сталкивались с подобной задачей и не можете отличить регулятор напряжения от контроллера, то мы бы посоветовали доверить эту задачу специалистам. Если вы допустите ошибки в ходе выполнения работ, это может привести к неработоспособности оптики в целом, что может стать неприятным «сюрпризом», если вы движетесь в темное время суток.

Видео «Простой способ подключения ДХО без использования реле»

На видео ниже описан довольно простой и понятный способ подключения ДХО в домашних условиях без использования реле (автор ролика — Артем Квантов).

схема. ДХО из дальнего света своими руками. Подключение ДХО своими руками :: SYL.

Осенью без него никак: учимся готовить тыквенно-ореховый пирог двумя способами

Стать собой настоящей и войти в поток: 8 вещей, о которых должна помнить женщина

Дети, рождённые в районах с наибольшей загруженностью дорог, весят меньше

Особенно актуально для холодов: тенденции миксов платья с брюками на осень

Самое новаторское сочетание осени-зимы: как подбирать сапоги под легинсы

Будет много новых трендов: тенденции женских сапог на зиму 2022-2023

Можно ли высаживать живую изгородь в ноябре и как это правильно сделать

Всего 4 ингредиента: готовим картофельно-сырные палочки

С чем сочетать легинсы, чтобы выглядеть элегантно: приемы для разных стилей

Кубики льда предотвратят загнивание корней растений зимой

Автор Алексей Губенко May 5, 2016

Чтобы изготовить ДХО своими руками, нужно уметь работать с инструментом. Без использования болгарки, паяльника, напильников не обойтись. Ходовые огни, как правило, делаются из светодиодов, так как они потребляют очень мало энергии и позволяют получить достаточно мощный световой поток. А на некоторых автомобилях, например, BMW, можно встретить более оригинальную конструкцию ходовых огней – называются они «ангельские глазки». Но самостоятельно их изготовить сложнее – нужно лезть в конструкцию головной оптики.

Материалы для изготовления ДХО

Не будет рассмотрено, как сделать ДХО из дальнего света своими руками, так как это не очень целесообразно. Вам потребуется для изготовления ходовых огней:

1. Отрезок профильной трубы (в идеале алюминиевой), ширина не менее 20 мм.
2. Провода монтажные сечением 0,75 мм. кв.
3. Реле электромагнитное.
4. Предохранитель 8 А.
5. Эпоксидная смола.

Конечно же, нужно иметь весь арсенал в наличии – болгарку, паяльник, плоскогубцы, дрель или шуруповерт. Пригодятся также напильники – плоский, круглый и треугольный. С их помощью нужно будет обрабатывать металл.

Изготовление корпуса ДХО

Итак, устанавливаться они будут на место штатных противотуманок. Следовательно, нужно будет делать корпус с оглядкой на них. Каждая фара имеет форму параллелепипеда, внутри нее смонтированы светодиодные лампы. Корпус лучше всего сделать из алюминиевой профильной трубы. Чтобы сделать корпус для ДХО своими руками из светодиодов, нужно вырезать два одинаковых отрезка, и из них можно ваять будущую конструкцию.

1. В передней части вырезаете идеально круглые отверстия диаметром 10-15 мм (зависит от того, какие светодиоды планируете устанавливать). Главное, чтобы светодиод плотно ставился в это отверстие. Все отверстия (а всего их 4-5 штук делать нужно) находиться должны на одинаковом расстоянии друг от друга и от верха, низа.
2. На задней части фары делаете крепление – по краям вырезаете прямоугольные участки, в которых сверлите отверстия под болты. После отгибаете эти участки, неровности стачиваете напильником. Именно с помощью этих планок будут крепиться ДХО к кузову автомобиля.

Монтаж светодиодов

После того как сделали корпус для ДХО своими руками из светодиодов, можно приступить к установке непосредственно ламп. Как вы понимаете, удобнее всего использовать корпус фары в качестве массы, поэтому минусовые выводы необходимо соединять с ним. Но сделать это надо:

• надежно, чтобы от вибрации не произошло отсоединение проводов;
• эргономично, чтобы потратить минимум проводов и иных материалов;
• безопасно, чтобы исключить возможность появления короткого замыкания.

Прокладываете внутри две шины – одну для плюса источника питания, вторую для минуса. Далее необходимо установить светодиодные лампы и надежно зафиксировать их. Для этого воспользоваться можно силиконовым клеем – он прозрачный и крепко будет держать элементы. Вот так несложно делаются ДХО своими руками. Схема будет рассмотрена далее. Все светодиодные лампы будут соединяться параллельно, если напряжение питания каждой 12 В. Значит, необходимо соединить минусовые выводы с корпусом.

Внешнее оформление фары

После того как сделали монтаж внутри фары, ее необходимо оформить. Это сказано весьма грубо, по факту оформление заключается в одном действии – заполнении внутренностей эпоксидной смолой. Она надежно зафиксирует все электропровода внутри корпуса фары, следовательно, вероятность того, что через какое-то время пропадет контакт, полностью исключена. Также вы добиваетесь очень высокой степени герметичности – смола является идеальным материалом для гидроизоляции. Значит, внутрь не попадет вода при езде в дождливую погоду.

Обратите внимание на то, что потребуется вывести из корпуса два провода, которые впоследствии вы подключите к электропроводке автомобиля. А вот делать ДХО из дальнего света своими руками даже не стоит – ведь не будет соблюдено главное требование конструкции – низкое потребление энергии. А мощность ламп дальнего света составляет не менее 100 Вт (а их в автомобиле две).

Что нужно для изготовления электропроводки

А теперь нужно рассмотреть монтаж электропроводки по автомобилю. Итак, что вам потребуется из материалов:

1. Термоусадочная изоляция.
2. Разъемы типа «мама».
3. Кронштейн для крепления реле.

Теперь нужно сделать подключение ДХО своими руками. А для этого следует рассмотреть некоторые особенности. Они должны быть включены при движении автомобиля. Следовательно, необходимо считать, что автомобиль едет в том случае, если включено зажигание. Поэтому нужно сделать так, чтобы огни начинали работать после поворота ключа зажигания. Но можно воспользоваться и более простым способом – установить в салоне кнопку. Обратите внимание, что для качественного монтажа лучше всего воспользоваться дополнительным микроконтроллером, который будет регулировать работу дневных ходовых огней.

Монтаж электропроводки

Нужно начинать от источника питания. Вам потребуется установить в подкапотном пространстве электромагнитное реле, к нему подключить нужно провода:

1. К первому нормально разомкнутому контакту подключаете плюс источника питания через предохранитель 8 А.
2. Ко второму контакту подключаете ходовые огни.
3. Один вывод катушки реле соединяете с корпусом (минус питания).
4. Второй вывод катушки соединяете с замком зажигания. А если быть точнее, то с тем выводом, на котором появляется постоянное напряжение 12 В после включения зажигания.

Если сделать такое подключение ДХО своими руками, вы избавитесь от необходимости самостоятельно нажимать на кнопку. Но если между обмоткой реле и выводом замка зажигания поставить кнопку, вы получите возможность самостоятельно контролировать освещение. В этом случае, правда, при выключенном зажигании ходовые огни перестают работать.

Заключение

Чтобы сделать конструкцию оригинальной, нужно ее немного модернизировать – например, нанести слой прозрачного силикона поверх светодиодов. Металлические элементы стоит подвергнуть покраске. Но перед этим желательно нанести слой грунтовки, ведь алюминий и так плохо окрашивается. В целом же установка ДХО своими руками занимает немного времени, справиться с этой задачей сможет любой автомобилист, который сталкивался с электрооборудованием современных машин.

Обязательно нужно защищать все цепи, чтобы не возникало короткого замыкания. Это может привести не только к выходу из строя части проводки, но и к разрушению аккумуляторной батареи. Кроме того, возможно даже воспламенение автомобиля (а сгорает дотла он за считанные минуты). Поэтому при электромонтаже крайне важно соблюдать технику безопасности.
