Фаркоп своими руками — чертежи, как сделать

Содержание

• Блок согласования для фаркопа своими руками
• Шар на фаркоп своими руками
• Велосипедный багажник на фаркоп своими руками
• Прицепное устройство для прицепа своими руками
• Фаркоп «квадрат» своими руками
• Как крепится фаркоп
• Фаркоп на «Ниву» своими руками
• Фаркоп для «Логана» своими руками
• Фаркоп на «Дастер» своими руками
• Фаркоп на «Нексию» своими руками
• Устанавливаем фаркоп на «Рено Логан» своими руками
• Устанавливаем фаркоп на УАЗ своими руками
• Устанавливаем фаркоп на «Ховер» своими руками
• Устанавливаем фаркоп ВАЗ 2111 своими руками

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками. В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей. Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

• двухдюймовый;
• 17/8 дюйма.

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

• демонтируйте задний бампер;
• найдите отверстия, которые ведут внутрь пустот лонжеронов;
• измерьте длину отрезка между найденными отверстиями;
• по полученной длине отрежьте участок стальной трубы 50х50 мм;
• сделайте отметку на середине заготовки;
• возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
• полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
• закрепите крюк гайками и болтами на 10;
• далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
• эти полосы вставьте в лонжероны;

• в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
• к ним приварите гайки того же размера;
• возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
• приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

• С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
• Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
• Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

• Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
• В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
• Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
• возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
• в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
• далее понадобится просверлить отверстия под стопорный палец;
• теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Как крепится фаркоп

Крепится сцепное устройство к силовым частям кузова, но ни в коем случае не к бамперу – последний не в силах выдерживать нагрузки, связанные с перемещением прицепа.

Ниже мы подаём несколько примеров, куда крепится сцепное устройство в некоторых машинах.

На «Ниву»

На «Рено Логан»

На ВАЗ 2109 и на ВАЗ 21099

На ВАЗ 2110

На ВАЗ 2107

Фаркоп на «Ниву» своими руками

Теперь несколько слов о том, как изготовить своими руками сцепное устройство на «Ниву» – чертежи и общие рекомендации. На «Ниву» 21214 или другую классическую модель обычно устанавливают конструкции следующего рода:

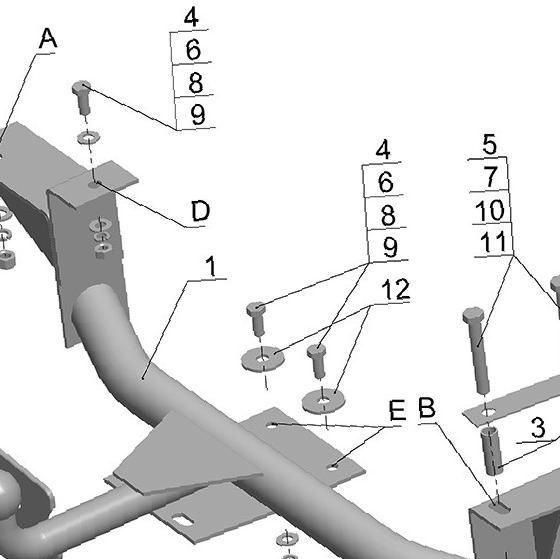

Сборка и установка осуществляется по следующей схеме:

На «Шевроле Нива» схема выглядит следующим образом:

Кстати, подобный принцип используется и при установке на «Лачетти» универсал.

Фаркоп для «Логана» своими руками

На картинке ниже приведено сцепное устройство для «Рено Логан»:

Для его изготовления понадобятся чертежи и размеры отдельных элементов:

Силовая балка

Кронштейн сбоку

Крюк с шаром

Фланец

Правая и левая щёки

Установка выполняется в специальные технологические отверстия, предусмотренные производителем для этой цели – их понадобится освободить от заглушек и клейкой ленты.

Фаркоп на «Дастер» своими руками

Ниже приводим вариант на «Дастер» – чертежи и схемы для самостоятельного изготовления и установки. На Дастер 2014 4 на 4 подойдёт следующий вариант:

Для самостоятельного производства понадобятся чертежи отдельных элементов на «Дастер» 4х4:

Фаркоп на «Нексию» своими руками

На «Дэу Нексия», на «Ланос» и на «ДЭУ Сенс» производитель не предусмотрел специальных посадочных мест для крепления сцепного устройства.  Поэтому придётся повозиться со сверлением дополнительных отверстий – установка выполняется на лонжероны и днище.

Устанавливаем фаркоп на «Рено Логан» своими руками

Установка сцепного устройства на «Логан», так же как на «Рено Дастер», «Сандеро Степвей» и «Флюенс», выполняется в технологические посадочные места, предусмотренные производителем. Поэтому, подыскивая в интернете чертежи или составляя собственный проект, проследите за тем, чтобы размеры крепёжных отверстий совпали с посадочными гнёздами в авто.

Устанавливаем фаркоп на УАЗ своими руками

В продаже можно найти без особых проблем сцепные устройства для различных моделей УАЗ. Для тех, кто предпочитает изготовить их своими силами, не составит труда найти чертежи для УАЗ «буханка», на УАЗ 469, УАЗ «Хантер», УАЗ «Фермер» или «Патриот».

Ниже мы приводим несколько фото, как это может выглядеть.

Устанавливаем фаркоп на «Ховер» своими руками

Установка на «Грейт Вол Ховер» также не потребует сверления дополнительных посадочных мест – производитель их предусмотрел в раме. Однако возможно придётся слегка подрезать бампер.

Ниже приводим общий вид сцепного механизма для Ховера Н3 – лучше всего приобрести штатное изделие, размеры которого подходят к посадочным местам в машине.

В комплекте с изделием идут чертежи, которые наглядно демонстрируют алгоритм его установки на транспортное средство.

Ниже приводим фото съёмной конструкции для «Ховера» Н5 – размеры те же, что и для Н5.

Устанавливаем фаркоп ВАЗ 2111 своими руками

Установка сцепного устройства на различные модели ВАЗ не составит труда – вместе с изделием в комплекте обязательно идут чертежи, которые помогут разобраться со всеми нюансами такой работы.

Ниже приводим фото автомобилей этой марки, чтобы показать наглядно, как на них становится сцепной механизм.

ВАЗ 2101

ВАЗ 2105, 2106, 2107

ВАЗ 2109, 2199, 21099, 2110

ВАЗ 2112, 2114, 2115, 21213

0 0 votes

Рейтинг статьи

[democracy]

[democracy]

Как сделать фаркоп своими руками + установка

Люди, которые имеют в собственности загородный или частный дом, то и дело испытывают нужду в транспортировке крупногабаритных грузов. В какой-то момент нужно доставить стройматериалы, которыми будет выполнена пристройка или ремонт, в другой – нужно вывести большое количество мусора с участка.

Также, не редко, люди, которые живут в частных домах и близки к природе, имеют в собственности лодку, с которой хочется периодически выбраться на отдых или рыбалку. Все это требует от человека немалых денежных работ на услуги грузоперевозчиков, но существует отличный способ сэкономить денежные средства – соорудить своими руками фаркоп. Если вы не знаете что это, то поясним, фаркоп – это специальное тяговое устройство, которое позволяет буксировать малые прицепы и перевозить не очень тяжелые грузы.

Подобными устройствами обладает большинство иномарок, а вот отечественные автомобили, в большинстве случаев не имеют такого заводского устройства. Бесспорно, фаркоп можно приобрести в магазине автомобильных запчастей, но за него придется отдать не малую сумму, да и скорее всего это будет универсальная модель, которая не будет учитывать особенностей вашего автомобиля. Поэтому, если у вас есть немного времени, а также желание экономить, работая своими руками, вы можете сделать фаркоп самостоятельно.

Какие материалы понадобятся для самостоятельного изготовления фаркопа?

Для того, чтобы самостоятельно изготовить тягово-сцепной механизм, необходимо заранее подготовить все необходимые для этого материалы:

1. Шаровой механизм, который имеет встроенные проушины. Такое приспособление не трудно купить на любом автомобильном рынке.
2. Железная труба длиной в один метр.
3. Балка-уголок размером в полметра.
4. Фаркопочные гайки в количестве двух штук
5. Болты диаметром в четырнадцать миллиметров с гайками и шайбами под них.

Стоит отметить, что все буксировочные устройства подразделяются на съемные и стационарные. Стационарные фаркопы, ничем особенным не выделяются, а вот съемные – требуют дополнительных креплений из уголков и гаек.

Дополнительно стоит выделить тот факт, что фаркопы могут иметь откидные борта, которые упрощают процесс перевозки длинномерных грузов. Для того, чтобы смонтировать фаркоп такой конструкции, потребуется дополнительная труба прямоугольного сечения, а также лист металла.

Фаркоп своими руками

К сожалению, каждая марка автомобиля имеет свои особенности в процессе изготовления фаркопа своими руками, поэтому подробной инструкции мы предоставить вам не сможем, но ниже вы можете ознакомиться с общей последовательностью действий в данном процессе, что позволит не совершить глупых ошибок:

1. Демонтируем бампер транспортного средства.
2. Просверливаем в проушинах отверстия и привариваем их к метровой трубе.
3. Намечаем центр участка, к которому будет крепиться фаркоп. Если примерить сюда бампер, то центр участка должен располагаться между траверсами. В это место необходимо дополнительно наварить еще один отрезок металлической конструкции. Обычно для этого применяют газовую сварку.
4. Теперь нужно закрепить уголки на срединной части уже сваренной фермы фаркопа. Данная процедура нужна по двум причинам. Во-первых, так вся конструкция в целом будет более жесткой и надежной, а во-вторых – благодаря такой манипуляции, вы получите фаркоп съемного типа. Стоит отметить, что в финале этого этапа, необходимо приварить гайки к балке, отвечающей за угловое сечение, а после состыковать их с центральной частью конструкции.
5. Если требуется вывести на прицеп освещение, то используют технологию удлинения магистрали задней фары. Тем же способом можно вывести в прицеп электрическую розетку, которая присоединяется при помощи контакта с connector.
6. Финальным шагом в производстве жесткой рамы фаркопа, является ее грунтование и покраска.

Видео. Как сделать фаркоп своими руками

Стоит напомнить, что совсем недавно мы рассматривали как заменить ремень генератора своими руками. Процедура довольно проста, если выполнять её с правильным руководством.

Как установить фаркоп своими руками

Для начала, нужно понимать, что установка фаркопа является не сложной задачей, но требующей внимательного подхода. Если подходить к работам небрежно, то можно случайно сорвать проушины, что, в свою очередь, может привести к тому, что прицеп автомобиля станет неуправляемый. Это особенно опасно при перевозке тяжелых грузов. Все дело в том, что с высокой долей вероятности, возникновение такой проблемы во время движения, приведет с дорожно-транспортному происшествию.

В целом, для того чтобы смонтировать фаркоп, нужен ли автомобильный подъемник, либо гараж со смотровой ямой.

С процессом установки тягово-сцепного механизма вы можете ознакомиться ниже:

1. Для начала нужно подготовиться. Подготовительные работы заключаются в обесточивании электрической проводки, устранения любых материалов которые могут воспламениться, демонтаже всей обивки багажника, а также удаление всего его содержимого.
2. Далее следует организовать временное крепление фаркопа к его основному месту. Это делает при помощи хомутов, если проигнорировать данный этап, то приварить тягово-сцепной механизм будет крайне сложно.
3. Следующим шагом, нужно просверлить в днище багажного отсека отверстия диаметром в двенадцать с половиной миллиметров. В них вставляются болты, которые после закручиваются гайками со стороны фаркопа.
4. Далее нужно усилить несущие способности кузова. Для этого, необходимо в днище багажника проложить две лазейки, которые будут использоваться при монтаже накладки. Эти лазейки должны располагаться напротив нижних лонжеронов. В качестве крепежа все также используем болты и гайки, а в качестве инструмента идеально подойдет гаечный ключ семнадцатого или девятнадцатого диаметра.
5. Теперь нужно подготовить ходы для электрической проводки. Желательно подобрать такой участок, на котором бы ничего не мешало бы сверлению отверстий, а также соединению. Далее через проемы нужно протянуть кабель и подключить его к электрической системе автомобиля, при этом очень важно соблюдать цвета жил.
6. Теперь можно возвращать обивку багажного отсека на место. Если ее необходимо доработать под появившиеся новые элементы багажника, то проще всего это сделать обычными ножницами.

Видео. Как установить фаркоп своими руками

Как видите, в создании фаркопа своими руками нет ничего сложного, главное внимательно и тщательно подходить к процессу.

Инструкция по установке фаркопа на ВАЗ 2110 и 2112 | vseznayko.com.ua

Если вы относитесь к тем водителям, которые не раз задумывались об этом, расширить возможности своего автомобиля по перевозке грузов, покупка прицепа станет для вас отличным решением. Но прежде чем задуматься о его покупке, необходимо сначала установить фаркоп на ВАЗ 2110/2112. Сделать это можно самостоятельно, внимательно разобравшись во всех тонкостях подбора и непосредственной установки тягового устройства.

Типы фаркопов и их преимущества

Условно фаркопы делятся на несколько типов:

модель
• , которая может устанавливаться в отверстия, предусмотренные производителем;
модель
• , которая крепится на технологические отверстия;
Модель
• , для установки которой необходимо самостоятельно просверлить отверстия.

см. фаркопы

Несложно догадаться, что проще всего установить на ВАЗ 2110/2112 первой модели. Вам нужно только очистить отверстия от грязи, установить фаркоп и затянуть болты.

Если по второй технологии будете крепить устройство к технологическим отверстиям, которые уже предусмотрены в машине, то их нужно будет лишь немного рассверлить. Этот способ монтажа фаркопа аналогичен следующему, но он менее трудоемок.

Ведь в третьем случае всю разметку и отверстия придется делать своими руками. Фаркоп послужит вам шаблоном, ориентируясь на который, вы сможете просверлить трещины, сделать их зачистку и установить конструкцию.

Покупателям качественных моделей инструкция будет к нему приложена. Ориентируясь на него, установка будет несложной.

монтажные работы

Возможна установка на ВАЗ без снятия бампера. Но тогда вам нужно будет сверлить щели в полу, чтобы вывести провода. Но этого можно избежать, просто сняв бампер с автомобиля.

Фаркоп на Ларгус своими руками: чертежи и размеры

После этого можно приступать к сверлению отверстий:

1. Проделайте своими руками два отверстия под кронштейны, обработайте их антикором;
2. Установите фаркоп, зафиксировав его болтами и гайками;
3. Просверлить еще четыре отверстия: два — в нижней части лонжерона и еще два — в багажнике;
4. Прикрепите к ним устройство с помощью специальных гаек.

Соединение ТСУ

Если вы снимали бампер своими руками при установке, то должны были заметить в кузове три резиновые заглушки. Вам нужно будет заменить средний, чтобы потом можно было пропустить через него провода. Они проложены под порогом и выведены на левую фару.

Соедините провода по цветам, то есть сделайте врезку в жгут с задними фонарями. А затем устанавливается розетка, которая крепится на кронштейне.

Помните, что подключение проводки в каждом отдельном случае может быть разным. Поэтому следует читать инструкцию к своему автомобилю.

Установка фаркопа на ВАЗ

Советы по выбору фаркопа

Любая модель тягово-прицепного устройства на ВАЗ 2012 года имеет свои особенности.

Например, платформа фаркопа может быть скреплена болтами или может быть цельной. Последний вариант гораздо удобнее, так как вам достаточно будет установить его один раз и не нужно все время следить за креплением элементов между собой.

Но есть и недостатки. В последствии, когда металл «состарится» и продырявятся сварные швы, несобранное устройство придется выбросить. В случае разборной модели достаточно будет заменить болты или один из элементов устройства.

Как переоборудовать УАЗ на шины низкого давления?

После установки прицепа на ВАЗ 2110 вам останется только купить прицеп и оформить необходимые документы на его регистрацию. В общем, зная обо всех особенностях фаркопа, вы сможете адекватно оценить свои возможности и решить, хотите ли вы установить его своими руками или лучше обратиться в мастерскую. Выбор ваш!
