Ремонт регулятора давления топлива своими руками

Подробно: ремонт регулятора давления топлива своими руками от настоящего мастера для сайта olenord.com.

Нашёл на просторах интернета. думаю многим пригодится!
Ссылка на оригинальную статью : https://www.drive2.ru/c/2630237/

Теперь процитирую, как есть.

самодельный регулируемый регулятор топлива

и так о чем речь понятно из названия темы регулятор давления топлива .все началось когда у меня начал помирать родной насос я прикупил другой от турбового чайзера и установил к моему удивлению он стал качать 2.7 на холостых вместо положенных 2.5 и кушать бенза 25 вместо 15 решить проблему можно было несколькими способами купить недорого китай регулируемый регулятор, купить брендовый японский или сделать самому, с китайским лет пять на зад был опыт как я не притирал его клапан держать давления он не хотел и сливал все в обратку и наступать повторно на эти грабли не хотелось, с брендовыми регуляторами дел не имел и иметь не могу по финансовым соображениям, остается одно сделать самому за основу беру штатный регулятор


срезаю с него верхнюю часть


ровняем края


дальше самое интересное берем то что осталось от регулятора и идем к токарю чтоб он сделал новую верхнюю часть регулятора



от верхней части регулятора отрезаю вакумную трубку это будет упор под пружину


болтик на шесть будет нашим штоком кончик заужаем

чтоб надеть на него наш упор под пружину

с боку сверлю отверстие под вакумную трубку и припаеваю ее латунью

вкручиваю регулировочный болт и надеваю на него упор под пружину и слегка его накерняю чтоб упор не соскачил и легко крутился

одеваю прокладку на родной регулятор


и начинаю сборку

покраска


изделие готово


итак все что связанно с топливной частью то есть сам клапан мембрана остались родными с японским качеством туда мы не лезли и проблем как на китайском регуляторе нет, регулировки очень приличные понизить можно до 2 и поднять до 5, выставил положенные 2. 5 и о чудо машина стала кушать положенные 15 литров ровный холостой ход и даже запах с выхлопной стал другим, всем удачи буду рад если мои записи кому то помогут

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Нет видео.

Видео (кликните для воспроизведения).

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

  • измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
  • отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
  • отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:
  • пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
  • загрязнение некачественным бензином;
  • заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

Всем читателям привет. Начну с предыстории. Как то показалось мне, что машина потеряла былую прыть. Я конечно озадачился этой проблемой, но её поиски крайне затянулись. И вот приехав как то в гараж, решил замерить давление топлива. Оно оказалось 2 очка, понимая что даже для 1.5 литрового двигателя этого мало, при норме 2.8.

Начал копать. Пережал обратку и понял, что бензонасос умирает, давит 3кг максимум. Свернул на этом все дальнейшие экспертизы и смирился с покупкой нового насоса. На следующий день на работе узнал что у знакомого есть рабочий насос, который ему не нужен)) Он мне его безвозмездно презентовал, за что ему огромное спасибо. На выходных поехал ставить.

Заменил насос, ну думаю сейчас попрёт)) А шиш там)) Опять 2 очка) Пережимаю обратку, 5 кг- норма. Значит уже не зря)) И логическая цепочка подводит к регулятору давления топлива, о чем далее))
Менять его я не хотел, т.к. давление он держал, при выключенном насосе. А новые регуляторы попадаются и того хуже)) Встал вопрос как поднять давление. В барахле ( всё таки оно пригодилось) нашел регулятор когда то купленный и оказавшийся бракованным( не теряйте чеки) лежал и ждал своего часа. Решил посмотреть как он устроен( картинки картинками, а в живую лучше) распилил его

вот он
Посмотрев внутренности стало ясно что надо поджать пружину. Как это сделать? Легко)) нужно замять корпус. Работать решил по месту

вон он
Взял трубку и молоток

и легкими ударами( всего их было 3) вмял корпус, проверяя давление после каждого удара

Поднял до 2.5- 2.7 жадничать не стал, а то пришлось бы еще голову ломать как его назад вытянуть. И вообщем всё, машина поехала, пропали рывки, аппетит уменьшился- красота. Кто то подумает -Колхоз, но зато дешево. Спасибо за внимание, надеюсь кому то будет полезным и поможет.

Автор; Алексей г.Бор, Нижегородская область

Регулятор давления топлива (РДТ) – это мембранный клапан, находящийся под давлением топлива с одной стороны и пружины впускного коллектора с другой. При снижении оборотов клапан открывается, вследствие чего остаток топлива сливается из двигателя в бак. Когда снова возникает необходимость в подаче топлива, запускается топливный насос, проводя жидкость через фильтр. Далее по цепочке находится установленный на топливной рампе регулятор, на протяжении всего процесса обеспечивающий поддержания надлежащего давления в системе.

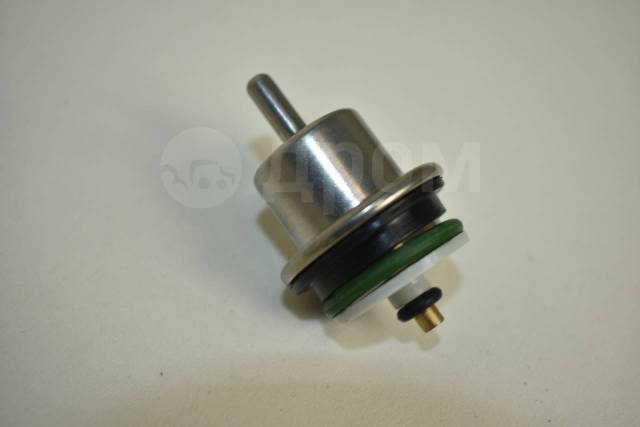

Так выглядит РДТ ВАЗ 2110

Именно в поддержании постоянного давления в двигателях с рециркуляцией топлива и заключается работа РДТ. При отсутствии системы обратного отвода неиспользованного горючего в бак регулятор давления все равно требуется, но в данном случае давление будет меняться в зависимости от длительности впрыска.

Неисправный регулятор может создать определенные затруднения для нормального функционирования двигателя. Пониженное давление в топливной системе не обеспечивает силовой агрегат достаточным количеством горючего, вследствие чего неизбежно падение мощности и нестабильная работа двигателя. Излишнее давление тоже опасно – обрыв топливного шланга или заливание форсунок нельзя отнести к категории незначительных поломок.

Зачастую именно регулятор давления топлива является причиной подобных неисправностей, поэтому их нужно устранять по мере обнаружения, не дожидаясь очередного техосмотра или выхода из строя более серьезных и дорогостоящих элементов двигателя.

Выход из строя регулятора давления топлива всегда сопровождается достаточно характерными симптомами, причем достаточно явными. О возникновении неисправности РДТ могут говорить следующие признаки:

  • неровно работающий двигатель;
  • глохнущий на холостых оборотах мотор и плохая реакция на нажатие акселератора;
  • заметное снижение мощности и динамики;
  • ощущение «захлебывающегося» двигателя при движении;
  • завышенный расход топлива;
  • протекание топливных шлангов даже при полном затягивании хомутов.

Механическая конструкция РДТ подразумевает его выход из строя на вполне понятных основаниях. Чаще всего неисправность регулятора возникает по следующим причинам:

1. Ослабление клапана и проявляющаяся вследствие этого нехватка давления. Клапан устанавливается на пружине, которая со временем имеет свойство просаживаться, тем самым пропуская топливо в бак постоянно. Двигателю не хватает горючего, и он просто не может выдать необходимую мощность.

2. Преграды для движения топлива. Это ситуация, обратная предыдущей: в данном случае клапан мешает движению горючего или полностью перекрывает ему проход к силовому агрегату. Двигатель в таком случае может заглохнуть в любой момент, а топливо начнет выходить из системы через любые доступные отверстия.

3. Подклинивание клапана. Обычно такая «болезнь» становится заметной при разгоне – автомобиль начинает дергать, а мощность двигателя падает и повышается скачкообразно.

Как правило, возникновение неполадок в работе регулятора давления топлива происходит за счет механических повреждений, например, изношенности элементов или их засорения. Независимо от причины неисправности, элемент придется менять – регулятор давления топлива не подлежит ремонту.

Иногда появление проблем не связано с самим регулятором, но очень тесно связано с его работой. Например, при использовании плохого горючего или пренебрежительном отношении к своевременному техосмотру автомобиля могут возникать неисправности, в том числе и связанные с функционированием топливной системы.

Регулятор давления топлива – это сугубо механический элемент, поэтому проверить его работоспособность при помощи электрических приборов невозможно. Кроме того, стоит отметить тот факт, что РДТ не является разборным элементом, поэтому при обнаружении в нем неисправностей единственным выходом будет замена. Больно ударить по кошельку такой ремонт не сможет – регуляторы стоят достаточно дешево, и ремонт (если бы он был возможен) обошелся бы значительно дороже.

Чтобы привести автомобиль в нормальное состояние, необходимо проверить РДТ на работоспособность. Существует несколько простых методов, позволяющих самостоятельно установить причины неполадок и устранить их, не прибегая к дорогостоящим услугам специалистов.

Первый способ – визуальный. Его можно использовать только на карбюраторных двигателях, поэтому на сегодняшний день этот метод практически не применяется. Заключается такая проверка в следующем: необходимо пережать или отсоединить клапан и пронаблюдать за струей топлива. По интенсивности струи горючего и определяется неисправность. Способ далеко не самый эффективный, нужной точности обеспечить он не в состоянии, поэтому использовать его не рекомендуется.

Второй способ дает точный результат и позволяет с уверенностью говорить о неисправности РДТ.

Прогрев двигателя: нужен ли он и как правильно прогревать? Подробнее здесь

Как выбрать масло для двигателя: секреты правильного выбора в нашей статье

Для проверки потребуется манометр, который нужно установить в разрыв между штуцером и шлангом подачи топлива, отсоединив вакуумный шланг. При проверке давление должно расти с 0,3 до 0,7 Бар. Отсутствие роста давления при такой проверке еще ни о чем не говорит, и операцию необходимо повторить с другим вакуумным шлангом. Если же и в этом случае регулятор не выдает давления, то он явно неисправен и требует замены.

Подсоединяя манометр к топливной системе, можно воспользоваться еще одним методом проверки: просто пережать шланг, возвращающий неиспользованное топливо в бак. Стрелка манометра должна будет обязательно отреагировать на подобное обращение. Естественно, такой способ не подходит для проверки топливных систем, в которых используются металлические трубки или слишком короткие шланги.

Этот же способ позволяет выявить неполадку РДТ без использования манометра, если двигатель не развивает нормальные обороты. Пережав обратку при запущенном двигателе, необходимо отследить обороты и послушать двигатель – если его работа выровнялась, то проблема заключается в неисправном клапане регулятора, и его нужно менять.

Регулятор давления топлива – это небольшой, но достаточно важный элемент топливной системы автомобиля. Проверка регулятора давления топлива и его своевременная замена позволит избежать многих неприятностей. Проверка РДТ осуществляется самостоятельно без каких-либо затруднений, как и его замена, а стоимость нового регулятора достаточно невысока — намного дороже обойдется топливо при завышенном расходе или ремонт топливной системы, ведь одна маленькая неполадка может стать причиной более опасных неисправностей.

Сначала необходимо узнать, где находится клапан (регулятор) давления топлива… А далее мы научимся непосредственно проверять его работу. Так что займемся этим как можно скорее, а там и наладить работу получится без проблем. Приступим.

Регулятор установлен на топливной рампе и необходим для поддержки определенного перепада давления. В него входят следующие детали: бак, форсунки, топливопривод и насос, переключатель и насос управляющего блока. Принцип работы регулятора давления топлива можно представить таким образом: в самом начале работы насоса горючее покидает бак и проходит систему очистки в фильтре. После этого поступает в регулятор, здесь безостановочно держится однородный напор в системе. В системе без рециркуляции эта деталь должна располагаться в баке. Функция ее остается такой же, она должна поддерживать давление топлива.

Неисправность регулятора давления топлива заметить можно по определенным проблемам авто. У вас может заглохнуть мотор на холостом ходу, или вы начинаете замечать, как двигатель во время движения теряет мощность. Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора. Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.

Чтобы убедиться в неисправности, вы можете воспользоваться одним из способов проверки. Многие слесари могут вам рассказать самый простой и быстрый вариант, как проверить регулятор давления топлива с манометром, мы сделаем это чуть ниже. Проблемы, как правило, происходят из-за того, что по истечении определенного времени пружина, которая держит давления в насосе, проседает. Тем самым она уже не создает необходимого напора, и в результате этого часть горючего возвращается обратно в бак, и, следовательно, снижается давление в топливной рейке. В итоге мы имеем большой недостаток топлива и потерю мощности во время работы двигателя.

Также ряд проблем может возникнуть, если клапан давления начнет подклинивать. В данном случае давление в топливной рамке начнет резко меняться, это будет происходить не закономерно. Отсюда будет сразу заметна неустойчивая и ненадежная работа двигателя. Вы сразу почувствуете дерганье при разгоне или одну их тех неисправностей, которые вы могли узнать выше. Итак, пришло время поэтапно разобрать, как же происходит замена регулятора давления топлива. Сначала мы также рассмотрим, как провести проверку регулятора, а затем его снятие.

Выделяем время, надеваем рабочую одежду и лезем под капот. Отворачиваем пробку штуцера, чтобы контролировать давление топлива на торце. Воспользовавшись специальным металлическим защитным колпачком, аккуратно выверните из внутренней полости штуцера золотник. Дальше вам необходимо присоединить к нему шланг с манометром. Закрепляем этот самый шланг на штуцере при помощи хомута. Дальше пускаем двигатель и проверяем давление, которое показано на манометре.

Давление, которое будет показывать прибор, не должно превышать 325 кПА. Затем отсоединяем вакуумный шланг от регулятора – давление по манометру будет увеличиваться.

По всем правилам оно должно увеличиться на 20 или 70 кПа. Если же увеличения не произошло, то вам просто необходимо будет заменить регулятор. Если увеличение происходит, то проверка регулятора давления топлива прошла успешно, и замену производить не имеет смысла. Теперь переходим к непосредственному снятию регулятора. Первым делом необходимо снизить давление в системе питания. Потом мы плавно снимаем вакуумный шланг с регулятора давления топлива и отворачиваем гайку крепления трубки слива горючего. Она присоединена непосредственно к нему. Далее выворачиваем два болта, которые служат для плотного крепления этого узла к топливной раме, и выводим штуцер из отверстия.

Теперь аккуратно, без лишних резких движений, снимаем регулятор с трубки слива топлива. Если вы не смогли снять уплотнительное кольцо вместе с ним, то снимите кольцо отдельно и сразу наденьте на регулятор, который будете устанавливать. Иначе кольцо потеряется, и вам придется покупать новое, так как установка без этого кольца не имеет смысла. Теперь вам всего лишь осталось установить регулятор в обратном порядке. Как правило, редко когда производят ремонт регулятора давления топлива, чаще всего бывает проще и дешевле произвести замену на новый.

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

  • измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
  • отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
  • отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:
  • пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
  • загрязнение некачественным бензином;
  • заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

Чтобы понять, как работает устройство для проверки давления топлива, нужно знать, как он устроен. Состоит он из следующих частей:

  1. Топливного насоса;
  2. Регулятора давления;
  3. Насоса электронного управляющего блока;
  4. Топливопровода;
  5. Бака;
  6. Топливного фильтра;
  7. Форсунки;
  8. Инерционного переключателя.

Благодаря своему устройству, регулятор контролирует и поддерживает одно и то же давление топлива относительно к атмосферному. А где установлен регулятор давления топлива? Устанавливают его в топливном баке.

Особенности устройства прибора для контролирования топливного давления в системе с рециркуляцией топлива

РДТ разделён мембранной на две камеры:

Сам держатель клапана соединён с мембраной и прижимает клапан к седлу. Давление топлива, которое подаётся в камеру через специальные впускные проходы, действует на мембрану снизу. Сверху же действует давление пружины и впускном коллекторе. Иногда давление может превышать усилие пружины. В данном случае приоткрывают клапан, перепуская бензин в обратный трубопровод. В этом случае необходимо учитывать давление во впускном коллекторе.

Во время работы топливного насоса, горючие выходит из бака, направляясь к фильтру. Там оно очищается и поступает в регулятор. Регулятор же без остановок держит эффективный напор в системе. Главное, все действия должны происходить правильно.

Само устройство находится внутри стального корпуса. Он же должен быть приспособлен к выдерживанию высокого давления. Сам механизм прибора состоит из диафрагмы и имеет также обратный клапан. Он препятствует возвращению топливу, которое находится под давлением обратно в магистраль.

Нужно помнить, что от разряжения во всасывающем коллекторе зависит уровень давления топлива в самой рампе: чем меньше разряжено, тем больше давление. Основной режим работы регулятора – холостой ход. Как раз в момент работы на таком ходу разрежение начинает достигать низкой точки, а уровень давления в рампе топливной приводит к наивысшему показателю. Данное значение наносят на корпус регулятора, дабы правильно производить контроль давления во время диагностики системы подачи.

Важно: если регулятор давления невозможно отремонтировать, его стоит менять на новый. Дабы избежать подобного, необходимо как можно чаще его проверять и следить за давлением. Это позволит вовремя избежать поломки и сэкономит ваши средства на приобретение очередного регулятора давления. Здесь нет гарантии, что новый регулятор не избежит подобных проблем.

Важно: несмотря на режим работы двигателя, РДТ должен всегда реагировать на изменения в нём

Спустя время пружина в регуляторе может просесть, не создавая необходимого усилия. Топливо начнёт возвращаться обратно в бак. Это вызовет снижение давления в топливной рейке. Такая поломка приведёт к недостатку топлива и потери мощности в двигателе.

Если же наблюдается подклинивание клапана, то уровень давления в топливной рамке будет изменяться каждый раз по-разному. В таком случае будет наблюдаться не регулярная работа двигателя, автомобиль во время разгона будет дёргаться.

Основные признаки неисправности регулятора давления топлива:

  • Неравномерная работа двигателя;
  • Остановка мотора на холостом ходу;
  • Резкое повышение или сильное падение частоты вращения коленвала на холостом ходу;
  • Потеря мощности мотора;
  • Плохое ускорение автомобиля во время переключения передач;
  • Плохая реакция на педаль газ;
  • Захлёбывание авто при движении, частые рывки;
  • Резкое повышение расхода.
Нет видео.
Видео (кликните для воспроизведения).

При обнаружении хоть одного из выше перечисленных признаков, следует немедленно проверить прибор.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.6 проголосовавших: 20

Регулятор давления топлива на ВАЗ 2114: замена своими руками, признаки поломки

Содержание:

  1. Признаки поломки
  2. Проверка давления напора
  3. Почему выходит из строя прибор
  4. Поиск неполадок
  5. Замена

На автомобилях регулятор давления топлива необходим с целью поддержания необходимого уровня давления горючего внутри топливной системы. Это непосредственно касается форсунок при переключении силового агрегата в различные режимы его работы. Регулятор позволяет контролировать, изменять нагрузки на мотор.

Так, когда давление в трубе впуска увеличивается, регулятор усиливает напор топлива. Если давление в трубе падает, тогда устройство соответственно понижает напор. Чтобы избавиться от излишков горючего, на устройстве немного открывается клапан, откуда и выходит бензин обратно в бензобак вашего ВАЗ 2114.

Признаки поломки

Автомобиль зачастую сам информирует водителя о том, что возникли проблемы в той или иной системе. Потому основная задача автовладельца — научиться распознавать эти признаки. Так определить причину поломки и устранить ее становится делом техники.

Неполадки регулятора

К числу признаков неисправности регулятора давления горючего относят:

  • Увеличивается расход топлива;
  • При работе на холостых оборотах двигатель вдруг останавливается;
  • Во время движения наблюдается существенное снижение мощности двигателя;
  • Запустить мотор удается с определенным усилием.

Проблемы с клапаном

Ослабление гайки

  1. Если выйдет из строя клапан этого устройства, излишки топлива не смогут выливаться обратно в бензобак, из-за чего напор в топливной системе повысится до более высоких значений. Норма составляет 2,5 кг/см2. Как результат, увеличится количество бензина, поступающего в камеру сгорания, из-за чего оно не сможет полностью сгорать.
  2. Если клапан перестанет сдерживать напор, горючее будет свободно перемещаться по всей топливной системе, что повлечет за собой падение напора. Увеличивая обороты, вам попросту не хватит топлива, чтобы разогнаться. Мощность двигателя заметно упадет. Когда автомобиль останавливается, при исправном клапане давление сохраняется. Но поскольку он не выдерживает напор, для того, чтобы вновь завести двигатель, придется долго крутить стартер, дабы добиться необходимого уровня напора.

Проверка давления напора

Чтобы определить неисправность вашего регулятора давления горючего, его придется тщательно проверить. При наличии опыта эта работа легко выполняется своими руками. Если же навыков нет, лучше обратиться на станцию технического обслуживания.

Самостоятельно качество и эффективность работы регулятора можно определить с помощью манометра. Им вы будете замерять показатель напора в системе.

Диагностика выполняется в трех режимах. Перед началом проверки обязательно убедитесь, что в топливном трубопроводе отсутствуют повреждения, топливо нигде не просачивается. Если имеются повреждения магистрали, проверка давления напора не даст объективного результата.

Проверив магистраль и убедившись, что она цельная, не имеет дефектов, приступайте к замерам в четырех режимах.

Режим диагностики Норма показателя напора
Проверка при включении зажигания 2,5 Атм
Проверка на холостом ходу 3 Атм
Проверка при снятой трубке с регулятора 3,3 Атм
Проверка при пережатой трубке обратного тока 7 Атм

Вам необходимо будет подключить манометр к промежутку между штуцером и топливным шлангов, отсоединив вакуумный шланг.

Нажимая на педаль газа, параметр сначала поднимется до 3 Атм, но затем опустится до нормальных 2,5 Атм. Но это только при условии, что устройство, регулирующее напор горючего в системе, работает хорошо, не имеет неисправностей.

Если при проверке давление не начало повышаться, замените вакуумный шланг и проведите повторные замеры уже с ним. При отсутствии изменений замеров, это говорит о неисправности регулятора. Ремонтировать его не имеет никакого смысла. Проще сразу заменить устройство на новое, причем максимально качественное и надежное.

Для справки. Практически на всех клапанах указываются оптимальные показания. Сравните полученные данные замера с ними при проверке.

Почему выходит из строя прибор

Топливная трубка

Регулятор перестает нормально работать преимущественно по двум причинам.

  1. Используется низкосортное топливо, в состав которого входит большое количество воды.
  2. Автомобиль длительное время стоит без дела, не эксплуатируется и не заводится даже с целью профилактики.

Поиск неполадок

Чтобы отыскать неполадки, предлагаем вам воспользоваться соответствующими методами.

  • Закачайте в систему топливо, выключите зажигание и следите за поведением манометра. В нормальной ситуации давление понижается до 0,7 Бар и останавливается на этой отметке. Если же регулятор вышел из строя, манометр будет стремиться к нулю. Проблема может заключаться в самом устройстве, либо в клапане мотора бензонасоса.
  • Увеличьте обороты двигателя до 3 тысяч и вновь обратите свой взор на показания манометра. Если стрелка устремится вниз, сломался бензонасос. Его требуется заменить.
  • Если насос долго наращивает давление, проблема заключается в фильтре или сеточке бака, которые забились мусором.

Замена

Процесс замены

Следуя пошагово согласно инструкции, вы сможете без особых проблем самостоятельно извлечь и установить новый регулятор давления горючего.

  1. Выполнять работу по демонтажу устройства можно только при условии, что двигатель холодный. Если вы только что заехали в гараж, дайте машине некоторое время, дабы остыть.
  2. При рабочем двигателе внутри системы сохраняется высокое давление, потому перед работой его обязательно понижают.
  3. Отключите минусовую клемму от аккумуляторной батареи, дабы избежать ударов током и порчи проводки.
  4. Демонтируйте вакуумный шланг.
  5. Открутите гайки на сливной трубке, постепенно снижайте уровень давления топлива таким образом. Обязательно при этом придерживайте одной рукой штуцер шланга.
  6. Трубка и шайба соединяются между собой обычным резиновым кольцом.
  7. Откручивается винт, который удерживает прижимную планку.
  8. Теперь эту самую планку можно убрать в сторонку на некоторое время.
  9. Немного открутите фиксирующую гайку, которая удерживает сливную трубку и сам регулятор.
  10. Демонтируйте крепежные винты регулятора, удерживающего его на рампе.
  11. Аккуратно снимите гайку, что позволит в итоге снять искомый нами объект.
  12. Выполните установку нового устройства, следуя обратной последовательности демонтажа.

Обязательно проверьте давление горючего в форсунках при выключенном двигателе, включенном зажигании и электрическом бензонасосе. При нормальной работе устройства, давление должно составлять около 300 кПа. Если проверенный вами уровень оказался ниже нормы, это может привести к нарушению функциональности всей системы питания двигателя. Потому будьте аккуратны, делайте работу пошагово, не забывайте о значимости каждого этапа ремонта.

Самостоятельно заменить устройство, регулирующее давление топлива, не составит особого труда. Учтите только, что для оптимальной работы двигателя после замены, вам потребуется не только соблюдать последовательность работы и делать все максимально грамотно, но и использовать в качестве замены новое, качественное устройство. Регулятор стоит не дорого, потому подобный ремонт не повлечет серьезные расходы на ваш ВАЗ 2114.

 Загрузка ...

Регулятор давления топлива ВАЗ 2110: замена своими руками, распространенные неисправности

Содержание:

  1. Устройство
  2. Как работает регулятор
  3. Неисправности
  4. Проверка
  5. Замена

Примечательно, что регулятор давления топлива на автомобиле ВАЗ 2110 обладает совсем небольшим весом, он стоит очень дешево по сравнению со множеством автозапчастей. Но при этом данное устройство играет незаменимую, крайне важную роль в функционировании всей топливной системы.

Что уж говорить, от этого датчика во многом зависит расход топлива, а также мощность мотора. Потому владельцам ВАЗ 2110 обязательно следует знать, как работает этот агрегат, каковы его основные признаки поломки, а также каким образом выполняется замена датчика.

Устройство

Регулятор включает в себя две полости — топливную и вакуумную. Внутри вакуумной находится мембрана, реагирующая на давление воздуха, который поступает из силового агрегата. Внутри топливной полости располагается топливо под высоким давлением.

Схема

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.

Схема топливной системы

Датчик служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

  • Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
  • В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Неисправности

Изношенные колечки

Если датчик начинает неисправно работать, это можно определить по характерным признакам, свидетельствующим о наличии поломки:

  • Двигатель начинает работать неустойчиво;
  • Мотор не может работать на холостых оборотах;
  • Мощность пропадает, чувствуется ее недостаток;
  • Во время движения пропадают обороты на некоторое время;
  • Расход топлива значительно увеличивается;
  • Повышается уровень выбросов из выхлопной системы;
  • Машина, которая стояла некоторое время, заводится тяжело, наблюдается длительное вращение стартера.

Все это говорит автовладельцу о том, что с регулятором давления топлива приключилась беда, необходимо срочно вмешаться в ситуацию, решить проблему как можно быстрее.

Проверка

Если вы обнаружили характерные симптомы, для начала рекомендуем вам убедиться, что проблема с автомобилем связана конкретно с этим датчиком.

Инспекция проводится следующим образом:

  • На торцевой части блока рампы находится штуцер, предназначенный для проверки показателя давления;
  • Он прикрыт пробкой, которую вам необходимо открутить;
  • На днище этой пробки есть кольцо, компенсирующее расстояние;
  • При наличии следов повреждений или дефектов на кольце, обязательно замените его на новое;
  • Теперь возьмите колпачок от шины, и ее задней частью открутите золотник. Он находится в середине штуцера;
  • Теперь к штуцеру подключается гибкий шланг от измерительного устройства. Можете использовать обычный манометр, которым вы пользуетесь при подкачке колес;
  • Зажмите шланг хомутом и начинайте проверку;
  • Включите холостой ход, поскольку при нем разряжение наиболее низкое, а давление топлива — самое высокое;
  • Запустите двигатель. Прибор должен показать 2,9-3,3 единицы;
  • Теперь проверьте показания, только уже без вакуумного шланчика;
  • Сняв его, манометр должен выдать около 0,2-0,8 единиц. Если же изменения не произошли, тогда регулятор точно вышел из строя и нуждается в замене.

Замена

Процедуру по замене регулятора давления топлива на таком автомобиле как ВАЗ 2110 назвать сложной никак нельзя. Потому не спешите ехать на станцию технического обслуживания, чтобы дать выложить приличную сумму денег. Причем если это сомнительный автосервис, далеко не факт, что они выполнят ремонт лучше, чем вы своими руками.

Нипель сброса

Так или иначе, о последовательности замены датчика топлива должен знать каждый автовладелец ВАЗ 2110.

Для этого:

  1. Сбросьте нагрузку в топливной системе;
  2. Демонтируйте крепление обратки от регулятора давления топлива, снимите трубку;
  3. Открутите два болта, отвечающих за крепление агрегата;
  4. Извлеките штуцер;
  5. Снимите с регулятора давления топлива бензиновый шланг;
  6. Достаньте вышедший из строя датчик топлива;
  7. Поставьте на его место новое устройство;
  8. В процессе обратной сборки рекомендуется поменять старые манжеты. После их демонтажа они, как правило, теряют свои изначальные рабочие кондиции. Потому повторное их использование не позволит им функционировать как раньше.

Очевидно, что датчик давления горючего играет важнейшую роль в функционировании автомобиля ВАЗ 2110, как и любой другой машины. К его состоянию следует относиться с повышенным вниманием, своевременно реагировать на происходящие изменения, предпринимать соответствующие меры, если регулятор вышел из строя.

Сделать это самому не сложно, да и денег придется затратить совсем немного. Но если вы не уверены в своих силах, у вас нет желания или банально времени заниматься собственным автомобилем, отправляйтесь на проверенный, надежный автосервис, в качестве услуг которых вы сможете быть уверенными. Ко всяким сомнительным мастерским обращаться не советуем.

 Загрузка . ..

Замена регулятора давления топлива своими руками

Многие автолюбители сталкиваются с такими ситуациями, когда нужно ремонтировать свой автомобиль, в частности поменять регулятор давления топлива. Это можно сделать в автосервисе, а можно сделать ремонт своими руками. Рассмотрим второй вариант, но для начала изучим принцип работы и причины, по которым нужно менять регулятор.

Принцип работы регулятора давления топлива

Фото регулятора давления топлива

Функциональная задача регулятора давления топлива — обеспечение заданного уровня перепада давления. Регулятор состоит из:

  • бака,
  • форсунок,
  • топливопривода с насосом,
  • переключателя,
  • насоса управляющего блока.

Регулятор работает по следующему принципу: в начале работы насоса топливо попадает из бака через фильтр очистки в регулятор, где поддерживается постоянное давление в системе. Если рециркуляция в системе отсутствует, то регулятор будет располагаться в баке. Его функциональная задача та же — обеспечение постоянного давления топлива.

Определение неисправности регулятора давления топлива

О неисправности регулятора, как правило, свидетельствуют следующие неполадки в работе мотора:

  • увеличивается расход топлива,
  • на холостом ходу глохнет двигатель ,
  • автомобиль движется рывками,
  • двигатель захлебывается,
  • во время движения пропадает мощность,
  • после переключения передачи автомобиль не ускоряется.

Замена регулятора давления топлива своими руками

Верным способом проверки регулятора является проверка с манометром:

  1. Для контроля давления в системе на торце отверните пробку штуцера.
  2. С помощью специального металлического защитного колпачка выверните золотник из внутренней полости штуцера.
  3. Далее присоедините к нему шланг с манометром и закрепите его хомутом.
  4. Запустите двигатель и посмотрите на показания манометра. Давление на манометре не должно превысить отметку в 325 кПА.
  5. Отсоедините от регулятора вакуумный шланг и снова посмотрите на манометр, давление должно вырасти до 20 или 70 кПА.

Увеличение давления свидетельствует об исправном регуляторе, если стрелка манометра не двинулась с места, и увеличения давления не произошло, то регулятор неисправен.

Причины неисправности

Регулятор приходит в негодность из-за выхода из строя следующих деталей:

  • пружины насоса,
  • клапана давления.

Проседание пружины поддержания давления в насосе происходит из-за её ослабления в результате длительности эксплуатации. В этом случае она не создает нужного напора и топливо частично возвращается в бак, поэтому в топливной рейке понижается давление и соответственно падает мощность мотора.

При подклинивании клапана давления в топливной рамке давление будет не постоянно и подвержено резким колебаниям, в результате будут ощущаться рывки двигателя или двигатель будет захлебываться.

На видео: Замена регулятора топлива на РДТ

Замена регулятора своими руками

Теперь приступим к замене. Для начала нужно выделить время, и надев рабочую одежду, можно залезть под капот :

  1. Перед снятием регулятора обязательно стравите немного давление в топливной системе автомобиля.
  2. Затем аккуратно отделите от регулятора вакуумный шланг и выверните присоединенную к нему гайку крепления трубки для слива топлива.
  3. Далее выверните 2 болта, обеспечивающих жесткое крепление этого модуля к топливной раме, потом вытяните штуцер из отверстия.
  4. Достаньте регулятор с трубки слива топлива и с ним уплотнительное кольцо, которое желательно сразу же одеть на новый регулятор, чтобы его не потерять.

Как правило, ремонту регулятор не подлежит и рекомендуется к замене. Установку нового регулятора проведите в порядке обратном разбору.

При необходимости можно проверить и поменять уплотнительные кольца и смазать их моторным маслом.

Всем читателям привет. Начну с предыстории. Как то показалось мне, что машина потеряла былую прыть. Я конечно озадачился этой проблемой, но её поиски крайне затянулись. И вот приехав как то в гараж, решил замерить давление топлива. Оно оказалось 2 очка, понимая что даже для 1.5 литрового двигателя этого мало, при норме 2.8.

Начал копать. Пережал обратку и понял, что бензонасос умирает, давит 3кг максимум. Свернул на этом все дальнейшие экспертизы и смирился с покупкой нового насоса. На следующий день на работе узнал что у знакомого есть рабочий насос, который ему не нужен)) Он мне его безвозмездно презентовал, за что ему огромное спасибо. На выходных поехал ставить.

Заменил насос, ну думаю сейчас попрёт)) А шиш там)) Опять 2 очка) Пережимаю обратку, 5 кг- норма. Значит уже не зря)) И логическая цепочка подводит к регулятору давления топлива, о чем далее))
Менять его я не хотел, т.к. давление он держал, при выключенном насосе. А новые регуляторы попадаются и того хуже)) Встал вопрос как поднять давление. В барахле ( всё таки оно пригодилось) нашел регулятор когда то купленный и оказавшийся бракованным( не теряйте чеки) лежал и ждал своего часа. Решил посмотреть как он устроен( картинки картинками, а в живую лучше) распилил его

вот он
Посмотрев внутренности стало ясно что надо поджать пружину. Как это сделать? Легко)) нужно замять корпус. Работать решил по месту

вон он
Взял трубку и молоток

и легкими ударами( всего их было 3) вмял корпус, проверяя давление после каждого удара

Поднял до 2.5- 2.7 жадничать не стал, а то пришлось бы еще голову ломать как его назад вытянуть. И вообщем всё, машина поехала, пропали рывки, аппетит уменьшился- красота. Кто то подумает -Колхоз, но зато дешево. Спасибо за внимание, надеюсь кому то будет полезным и поможет.

Автор; Алексей г.Бор, Нижегородская область

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Расположение в конструкции автомобиля

В современных автомобилях используют две схемы расположения регулятора давления топлива. В системах с обратной магистралью он устанавливается на топливной рампе, а в конструкциях без «обратки» — непосредственно внутри топливного бака (в насосе). Схема с расположением на топливной рампе предполагает подключение регулятора к двум магистралям системы:

Схема расположения регулятора давления топлива в системе

  • впускная – канал подачи из топливного бака в систему питания;
  • обратная выпускная – канал слива избытка топлива (сброса давления).

В такой системе при открытии регулятора избыток топлива попадает в обратную магистраль, а затем в топливный бак. Эта схема имеет некоторые недостатки:

  • сложность конструкции и необходимость установки дополнительного трубопровода;
  • нагрев излишков топлива при попадании в рампу, что усиливает испарения, образующиеся в баке.

Каждый топливный регулятор имеет свои заводские настройки и подходит под заданную модель автомобиля. Также существуют универсальные конструкции для инжекторных систем, которые оснащаются манометрами и возможностью ручной настройки. Они устанавливаются взамен штатного регулятора исключительно в топливную рампу.

При размещении регулятора давления топлива напрямую в баке требуемое количество рабочей жидкости с заданным уровнем компрессии сразу поступает в двигатель без использования дополнительной магистрали. При этом излишки сбрасываются также прямо в бак, но они не попадают в моторный отсек, что исключает их нагрев.

Постоянная разница давлений при этом устанавливается относительно атмосферного, а учет величины разрежения во впускном коллекторе реализуется за счет изменения продолжительности впрыска.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

  • неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
  • наблюдается уменьшение чувствительности мотора;
  • наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
  • повышается уровень вредность (наличие СН и СО) выхлопных газов;
  • повышается расход топлива;
  • наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Как проверить РДТ своими руками. Совет профи

Существует несколько способов, используя которые, можно проверить состояние РДТ у себя в гараже. «Классический», он же самый старый вариант – отсоединить или пережать перепускной клапан, при этом наблюдая за силой напора струи. Этот способ пользовался популярностью при проверке давления на ВАЗах. В данное время практически не используется.

Сегодня самым простым и надежным способом проверки является использование манометра.

Необходимо перевести двигатель на холостые обороты, после чего подключить манометр между топливным шлангом и штуцером, предварительно отсоединив вакуумный шланг. При проведении измерений давление в топливной системе не должно вырасти больше 0.7 Бар.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления, топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива. Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана (говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.

Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.

  1. Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
  2. Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
  3. Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.

Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс. км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.

Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.

Как на Алиэкспресс найти и заказать по сходной цене и бесплатной доставкой нужную запчасть для своего автомобиля

В последнее время портал Алиэкспресс пользуется большой популярностью. Это не удивительно — там можно купить все, что душе угодно, причем по очень приятным ценам. Те, кто заказывал товары из Китая еще лет 5-6 назад, несомненно помнят огромные сроки доставки товара (до полугода), проблемы на таможне, и прочие неприятности. Теперь же сроки доставки в страны СНГ сократились до двух-трех недель, стало больше способов оплаты товара, сайт стал более простым и удобным для покупателя.

Огромное количество автолюбителей заказывают на Алиэкспресс детали для своих авто. Купить можно все. Не исключение и регуляторы давления топлива — для любой марки. Чтобы совершить покупку, необходимо выполнить следующие действия:

Зарегистрироваться в системе. Для этого вводим свои данные (на латинице!) в соответствующих полях:

После регистрации заходим в свой профиль, и вводим адрес, по которому вам будет доставлен приобретенный товар (тоже на латинице).

Далее приступаем к поиску нужного объекта. В строке поиска набираем нужное название товара, отмечаем галочкой чекбокс «бесплатная доставка»:

После выбора подходящего товара, нажимаем кнопку «купить сейчас, и оплачиваем любым доступным способом, представленным на сайте:

Здравствуйте. Сегодня поговорим о регуляторе давления топлива (РДТ). Вы узнаете, что такое РДТ, где он расположен и как проверить регулятор давления топлива в домашних условиях, то есть своими руками.

РДТ располагается на топливной рампе, задача этого устройства — поддерживать оптимальное давление в топливной системе независимо от рабочих режимов.

Как работает регулятор давления топлива?

РДТ выполнен в виде мембранного клапана, на который с одной стороны давит топливо, а с другой — пружина впускного коллектора. После разгрузки двигателя, клапан открывается, а неиспользованное топливо отправляется назад в топливный бак. Как только включается топливный насос, происходит подача топлива из бака, затем его очищает топливный фильтр, дальше оно идет в регулятор давления, который на протяжении всего этого цикла "выравнивает" (поддерживает) оптимальное давление в топливной системе. Эта задача является главной для РДТ, за счет постоянной поддержки давления в топливной системе обеспечивается правильная работа силового агрегата. В случае неисправного регулятора давления возникает недостаток давления, в результате чего меняется работа двигателя. Если после проверки топливного насоса и топливных магистралей вы не обнаружили никаких неисправностей, то скорее всего, проблема заключается в РДТ.

Какие признаки неисправного регулятора давления топлива?

Неисправный РДТ можно обнаружить по следующим признакам:

  • Двигатель работает нестабильно, глохнет на холостых;
  • Плохая реакция двигателя на педаль "газа";
  • Мотор во время езды "захлебывается";
  • Снижается мощность двигателя и увеличивается.

Почему РДТ выходит из строя?

  • Как правило, неисправность регулятора давления топлива сводится к тому, что клапан просто не способен удерживать необходимое давления. Это может происходить, например, из-за просадки пружины клапана. Из-за неисправной пружины, топливо обратно возвращается в бак, в итоге двигатель плохо запускается;
  • Как вариант проблема может заключаться в затрудненном движении топлива или в случае образования закупорки;
  • Нередко причиной становится подклинивающий клапан. Изменение давления происходит неравномерно, в итоге происходят перебои в подаче топлива и как результат — машина дергается. Особенно это чувствуется при наборе скорости, во время разгона.

Проверка регулятора давления топлива своими руками

Перед тем как проверить РДТ хочу отметить, что существует несколько способов проверки. Самый старый способ — пережать или отключить «перепускной клапан» и понаблюдать за струей. Этот метод использовали еще наши деды и отцы на своих ВАЗах и ГАЗах, однако с появлением инжекторных двигателей этот способ перестал быть актуальным.

Наиболее популярный и эффективный способ проверки давления в топливной системе — при помощи манометра. Для проверки давления в РДТ при помощи манометра необходимо завести двигатель и подключить манометр между штуцером и топливным шлангом. Двигатель должен работать на холостых, а вакуумный шланг должен быть отсоединенным. Во время измерения давление в системе должно увеличиваться от 0,3 до 0,7 Бар.

Более детально том как правильно проверить регулятор давления топлива вы можете узнать в представленном ниже видео. Как проверить регулятор давления топлива- видео:

В случае если во время измерения вы не заметили никакого роста давления – поменяйте вакуумный шланг, затем повторите попытку. Если и это не помогло и регулятор показывает "0" давление, можно сделать заключение о неисправности РДТ. Замена регулятора давления топлива — единственный способ решить эту проблему, ремонту эта деталь не подлежит!

Регулятор давления топлива газ


Колхозим РДТ от Волги — Nissan Laurel, 2.0 л., 1984 года на DRIVE2

В этом посте, уважаемые читатели, я расскажу Вам как правильно колхозить редукицонный клапан (регулятор давления топлива). Его задача — поддерживать постоянный перепад между давлением топлива в рейке и давлением во впускном коллекторе, сливая излишки в обратку. Благодаря этому обеспечивается линейная зависимость между временем открытия форсунки и впрыскиваемым объемом топлива. Давление топлива на L20E на холостых должно быть около 2,3-2,5 бара, при повышении оборотов возрастая где-то на 0,5 бара.

Конструкция клапана предельно простая, состоит он из подпружиненой мембраны, которая закрывает канал обратки. В верхней имеется патрубок который шлангой соединяется с впускным коллектором, что обеспечивает повышение давление топлива при повышении оборотов.
Ломаться в нем особо нечему, бывает всего 3 проблемы:
1) Заклинивание в закрытом положении. Давление топлива в рейке 4 атмосферы и больше, сливаться в обратку не позволяет заклинивший клапан. В результате все оно идет через форсунки в цилиндры. Дикое переобогащение смеси, черный дым, машина "не едет". Также быстро закончится бензонасос, который не может долго работать создавая такое давление.
2) Заклинивание в открытом положении. Клапан не закрывается, в результате чего топливо протекает через него в обратку при давлении, меньшем чем необходимое. Бедная смесь.
3) Разрыв или трещина в мембране. Топливо льет через вакуумную шлангу напрямую в коллектор. Очень сильное переобогащение, наверное даже не заведется.

Редукционный клапан который стоял на моей машине не держал давление. При выключении бензонасоса давление практически мгновенно падало до нуля.

Такой вот стоял. Тоже не оригинал, Бошевский.

Слева — вход, снизу — слив в обратку, сверху — вакуумный штуцер.

Оригинальный клапан стоит неподъемных денег (около 1000 гвн по Экзисту). Ставить б/у клапан с разборки которому так же как моему 30 лет — та еще лотерея. Поэтому, почитав форумы, было решено колхозить клапан от ЗМЗ-406. Давление открытия и пропускная способность в принципе практически совпадают. Главная проблема — разное присоединение к топливной рейке по входу в клапан.

Начнем с покупки:

Клапан от ЗМЗ-406

Клапан от ЗМЗ-406

Обошелся в 145 гвн в магазине запчастей для Волг и Газелей.

Почитал на форумах что делать с входным штуцером. Здесь рекомендовали просто натянуть шланг на штуцер сверху. При том, что штуцер имеет наружный диаметр около 13 мм, а шланг — внутренний диаметр 8 мм, это оказалось достатоно сложно. Натянул за полчаса, посбивал руки. Затянул хомутом. Даже на глаз не особо надежно. Подергал. Вроде держится. Но все равно стремно — вдруг на ходу слетит, и струя топлива на впускной коллектор, а под ним горячий выпускной. Хорошо если выскочить успеешь. Было решено переделать покультурнее.

Спиливаем под корень выступающую часть под уплотнительную резинку

… вставляем в станок

… и рассверливаем отверстие сверлом 8,8 мм.

Корпус клапана из цинкового сплава, свелится легко.

На рынке был куплен ерш с резьбой 1/8" под шлангу внутренним диаметром 8 мм. 6 гвн делов.

Нарезаем резьбу 1/8 дюйма…

… и вкручиваем ерш, предварительно подмотав ФУМ-ленту.

Фумка кстати состоит из фторопласта, и в бензине не растворяется.

… почти готово…

Надеваем шлангу и обжимаем хомутом

И для пущей эстетики отпиливаем торчащие крепежные уши

Главное при выполнении данных переделок — вытряхнуть все опилки из клапана, иначе при попадании опилок под мембрану он опять же заклинит в открытом положении.

Что имеем в результате — стабильное давление 2,3 бара в магистрали на холостых (до замены было 1,7). Проблему с плавающими холостыми и жутким жором топлива у меня не решило — не в клапане дело. Но может кому пригодится.
Спасибо за внимание.

www.drive2.ru

Регулятор давления топлива. — ГАЗ Соболь 4Х4, 2.9 л., 2014 года на DRIVE2

Вполне ожидаемо умер очередной бензонасос. Я к этому был в принципе готов, но надеялся, что это произойдет всё-таки чуть попозже и я успею поменять регулятор раньше, чем сдохнет моторчик. Но нет, он не дал мне возможности решить проблему по-хорошему.

Спасибо тебе, mnc-nk, что страдал за меня и за то, что расписал проблему у себя в бортовике. Спасибо Бу (CrimsonSabbath) за то, что докинул до магазина и вообще составил компанию в процессе замены. В компании оно работается веселее.

Полный размер

Признаю, что с отработанным навыком работы вся операция занимает час времени от силы.

А теперь немножко техники. Надеюсь, для кого-то дальнейшая информация окажется новой и поможет избежать головной боли.

1. Если у вас в баке плещется модуль бензонасоса СОАТЭ 515.1139 (этот номер должен быть написан на крышке модуля), то мотор бензонасоса абсолютно идентичен моторчикам переднеприводных ВАЗов — десяток и двенашек. Если в магазине говорят, что нет моторчиков на Соболь или Газель, смело берите от тазов. Вот его фото.

2. Штатный регулятор давления на Соболях называется РДТ-400, каталожный номер 515.1160. Но оказывается, что в Москве его днём с огнём не найти — даже в Железяке предложили под заказ с доставкой через 5 дней. Поэтому смело берём РДТ-380 от всё тех же тазов, этот есть в каждой лавке. Абсолютно идентичные детали, разве что один даёт 4 атмосферы давления, а другой — 3.8, вот и вся разница.

Настоятельно рекомендую, если умер моторчик бензонасоса, сразу менять его вместе с регулятором давления всегда, не дожидаясь перитонита. Всё равно модуль разбирать.

По субъективным ощущениям, после замены регулятора мотор стал меньше реветь и стал работать тише и спокойнее. Первый день полёт нормальный, продолжаем наблюдения.

Полный размер

www.drive2.ru

Замена РДТ — ГАЗ Газель, 2.9 л., 2013 года на DRIVE2

Полный размер

Всем привет! В общем началась у меня не понятка при запуске двигла. Выражалась в следующем: при повороте ключа начинает качать насос несколько секунд, если в это время пока гудит насос попробывать завести, то движка запускаеться с пол тыка. А если подождать пока насос отключиться и потом завести то долго долго ганяешь стартером и потом где то заводиться. Дело ясное что что то с топливной. Так как я не давно менял фильтр и сетку насоса, сразу в бак не стал лесть решил померить давление в рампе. Заехал на сервис и услышал ценник в 300р за замер давления. Подумал покумекал и решил купить себе манометр для измерения давления топлива, к тому же цена в 1000р. Подсоединил манометр к рампе и начал смотреть. Пока насос гудит при вкл зажишание то давление 3.9-4. Как только насос отключаеться, давление с рампы скидываеться до 0.4-0.5 за 2сек. Приговор понятен РДТ. Полез в бак, снял его. Маркировка 400. Т.е. 4атм. Поехал покупать как оказалось рдт400 не вкаждом магазине и есть в основном рдт380. Но в итоге нашел рдт400 фирмы утес. Поставил и все отлично, заводимся без проблем. Также заменил передние колодки фирмы ТИИР которые и десяти тысяч не отходили. Достали своим скрипом. Купил Master Sport теперь тишина при торможение. Всем удачи!

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

ЗАЗ Lanos ★В РЕЖИМЕ DRIVE★ › Бортжурнал › Регулятор давления топлива с ручной регулировкой 0.5-9.6бар

Собственно целью установки данного регулятора, есть повышение давления в топливной системе и контроль его показаний. В поисках РДТ (регулятора давления топлива) с высшим давлением, для ланоса ничего нет, хотя для Вазов есть на 380кпа, 400кпа с штатной установкой, но они не подходят на рампу ланоса. Отличным и даже на мой взгляд лучшим вариантом, нашел регулятор с механической регулировкой в режиме реального времени.
Желание добавить его к доработкам своего двигателя возникло после замены увеличенной топливной рампы, а РДТ остался стандартный. Теперь за показаниями по манометру можно его контролировать и регулировать от 0,5 до 9.6 бар, но стоковый насос ланоса качает до 6.0бар. То есть он установлен и настроен на определенное давление, например как в стоке на 2.5 бар, предположим для городского режима, но для режиме «тапка в пол» добавляем до 3.8 — 4.0 бара (у меня ДК отключен евро-0) по идеи впрыск форсунок и распыление должно быть сильнее, стабильнее и более ровное на всем диапазоне открытия дроссельной заслонки. В принципе если форсунки держат (не травят) то экономия топлива может так же появиться, исходя из того, что при меньшем открытии дроссельной заслонки впрыск и распыл будит стабильнее, а датчик массового расхода воздуха пропускает менше воздуха и мозги подают менше топлива. Хотя))) про экономию это врятли.
Принцип подачи топлива в ЛАНОС такой: с бака бензин закачивается насосом через фильтр грубой очистки, по трубопроводу через фильтр тонкой очистки в топливную рампу к форсункам и регулятору давления (с вакуумным регулятором), и обратно через трубопровод обратки в бак. Вакуумный регулятор нужен чтобы изменять давление относительно разряжения впускного коллектора.(На видео будет видно какое давление при отключенном вакуумного регуляторе и при подключенном)
С процесса установки РДТ. Для начала вынимаем реле топливного насоса и заводим двигатель чтоб давление упало и двигатель заглох. Снимаем клему с АКБ, демонтируем стоковый регулятор давления топлива и пере подключаем новый.
Тут фантазия и смекалка не подвела. Значит ламая голову, как его подключить сделал так: в стоковом рдт внутри трубки которая входит в рампу просверлил отверстие в первой стенке, тоесть стоковый рдт пропускает топливо как переходник ничем не создавая сопротивления для его прохода. К обратке стокового рдт подключил новый рдт у его входной патрубок. Я так думаю что чем ближе рдт к рампе тем быстрее он реагирует на смену давления и старался поближе его установить. Сам стоковый рдт установил головой вниз, то есть патрубок обратки смотрит вверх, к нему через см 5 шланга подключил новый датчик. Таким же методом через шланг и отрезаный от старого топливного фильтра металический патрубок, подключал к обратке новый рдт. Отверстия для болтов стокового рдт немного роз точил надфилем, после того как перевернул немного не центрировались отверстия рампы и рдт.
После включения зажигания (но не приводя стартер в зацеп с маховиком), убедившись что нигде ничего не течет, насос качает — накручиваем регулятор для начала на 2,5 бар. Пробуем заводим все ок! и с радостью наблюдаем давление в нашей системе. Также по газовав, смотрим на изменение стрелки манометра, давление «плавает» в приделах 0.5кг. Я выставил на 3кг чтоб при любых режимах работы давление не опускалось ниже 2.5кг. (для повседневной езды).
Из ощущений… Хол Ход как и был 800-825об. так и остался. Выставил на 4кг педальку ели трогаешь машина реагирует мгновенно, набирает обороты очень здорово, динамика разгона повеселела! В общем, эмоций масса и только положительных. Теперь жду сухую погоду чтоб поэкспериментировать с разным давлениям, так же хочу понаблюдать за показаниями манометра при движении на всех режимах (приколхожу камеру в моторный отсек и через "ноут" буду наблюдать в салоне).
Из истории: Регулятор давления топлива с манометром и ручной регулировкой устанавливается на любые инжекторные автомобили, в место штатного регулятора топлива. Повышая давление топлива в топливной рейке (манометр служит для контроля и настройки давления), увеличивает производительность топливных форсунок, тем самым позволяет закачать в цилиндры больше топлива, что приводит, в конечном итоге, к увеличению мощности двигателя при ускорении и нагрузках. Регулятор позволяет получить точный и постоянный поток топлива с давлением вдвое превышающим то, которое обеспечивают стандартные заводские регуляторы. С этим устройством можно отрегулировать давление в диапазоне от 0-140 PSI (9,6 BAR). Рекомендуется ставить в замен стандартному регулятору давления топлива!
От себя с уверенностью рекомендую Даный регулятор или хотя бы — отключить и заглушить вакуумный шланг от стокового РДТ, который идет от ресивера, давление становится стабильное и немного повышается что видно на видео. Изменения ощутимые при езде.

нашел дешевле чем на этом фото на slandо, кому интересно координаты продавца подкину.

Всем спасибо за внимание.

www.drive2.ru

Форсунки, регулятор давления топлива. ПОБЕДА! — ГАЗ 24, 4.0 л., 1977 года на DRIVE2

До сегодняшнего дня машина у меня НЕ ехала. заливало.
по диагностике видел что коррекции просто ужасны. поэтому еще в декабре заказал регулятор давления топлива (РДТ). из-за праздников смог забрать его только 10 числа (за это ненавижу новый год)))
Настало время заняться всем этим и закончить таки. Для профилактики решил снять все форсунки и посмотреть на их распыл. снял подключил к рампе шланг со старого регулятора и смотрел.

ололо)))

ололо колхоз))


на 3х форсунках мне не понравился факел распыла. купил очиститель карбюратора, собрал уже нормальный стенд на который установил рампу (жаль фоток не сделал)
и промыл очистителем карбюратора, далее чтобы исключить всякие причины типа лямбд и прочего решил поменять форсунки местами между головами.
т.к. ранее снимал уже с левой головы форсы то купил 8 новых колечек, за что отдал 600 руб 🙁
а в этот раз жаба задушила)) и решил поставить на старые колечки. в итоге когда поехал колечко порвало и залило весь движок к чертовой матери бензином.

Далее настала очередь поставить РДТ, ну тут все тривиально. прикрутили. нацепили шланги. нацепили хомуты. кстати решил не ставить фитинги из комплекта — так как у меня все под шланги…

Запускаю. выставляю по мануалу 42 psi давление еду. и ппц. снова заливает.
кратковременные коррекции в -20. долговременные в 0. ниче понять не могу.
описывать процесс поиска истины не стану))) ибо это на несколько страниц текста. выдам результат:
— постепенно понижаем далвение топлива
— после каждой коррекции давления ОБЯЗАТЕЛЬНО глушим и скидываем клемму аккумулятора, дабы сбросить коррекции
— после запуска даем поработать около минуты, видим что коррекции стабилизировались и едем тестировать.

около 2х часов я настраивал и наконец то она ПОПЕРЛА, теперь я могу сказать это с полной уверенностью. мотор работает ровно. заводится стала лучше. передачи включаются четко. перестала захлебыватся. чутко реагирует на нажатие педали газа
вообщем стала вести себя так как и должна)))

итого коррекции стали +2 -3 либо 0 -5, что считаю практически идеалом. можно правда еще совсем чуть чуть снизить давление))
вообщем очень доволен. наконец то душа обрела покой. машина поехала)

www.drive2.ru

Регулятор давления топлива двигателя | LifeGaz

На сегодняшний день, возможность приобретения автомобиля появилась практически у каждого человека. Факторы, которые подталкивают к покупке, различны. Автомобиль может потребоваться для работы, для сохранения личного пространства, чего не добиться в общественном транспорте, для обеспечения независимого передвижения в любом направлении.

Однако, покупая автомобиль следует понимать, что это сложная техника, требующая значительных финансовых вливаний на ремонт и замену элементов. Помимо этого, придется оплачивать работу профессионала. Данный вопрос может быть улажен, если все действия выполнить самостоятельно. Постепенное изучение различных вопросов, позволит стать независимым от ремонтников, сохранив бюджет. В данном случае, речь пойдет о регуляторе давления топлива.

В этой статье вы найдёте:

Основная информация о Регуляторе Давления Топлива

Как известно, работа двигателя определяется рядом условий, соблюдение которых приводит к нужному результату. Одним из таковых является наличие и транспортировка топлива. Регулятор давления принимает непосредственное участие в этом процессе. Задача элемента, осуществлять регулировку давления топлива, подаваемого из бензобака в системы рециркуляции. Элемент обладает небольшими размерами, однако выполняет достаточно важную функцию, поэтому каждый самостоятельный ремонтник должен знать строение РДТ.

Структура регулятора предполагает наличие пары внутренних камер. Одна из них является топливной, через которую, посредством входного штуцера, поступает топливо. Диафрагменная камера является местом регулирования давления, чтобы системы рециркуляции получали топливо постоянного давления. Превышение допустимых норм, приводит в действие диафрагму, которая перемещаясь, отделяет лишнее количество топлива, для дальнейшего перемещения его в бензобак. Стоит отметить, что бензин, прежде чем попасть в регулятор, проходит стадию очищения в фильтре.

Основы функционирования регулятора

1 — К впускному трубопроводу

2 — Диафрагма

3 — Клапан

4 — От инжектора

5 — К топливному баку

Как известно большинству опытных автовладельцев, завести автомобиль, используя только бензин, невозможно. Поэтому существует такое понятие как топливная смесь. Эта смесь представляет собой совокупность топлива и воздуха, заданная в определенной пропорции. Исходя из представленной информации, можно частично понять предназначение регулятора давления.

Работа двигателя, в зависимости от ситуации, изменяется. Его перегрузка или переключение передачи, приводит в действие топливный насос, который транспортирует большее количество топлива на регулятор. Такая ситуация является нормальной. Попав в топливную камеру, смесь создает давление на мембрану, компенсируемое в диафрагменной камере, с помощью ответного воздействия. Если нарушается пропорция, с превышением показателей, клапан ограничивает дальнейшее движение, отправляя излишки обратно в бак, через отводную трубку. Таким образом, по мере увеличения нагрузки на ДВС, увеличивается полное давление, в связи с уменьшением разряженности воздуха в диафрагменной камере.

Основания для проведения диагностики

Нарушение работоспособности регулятора возможно при следующих обстоятельствах:

Заклинивание двигателя. Здесь целесообразнее проверить уровень износа пружины регулятора. Ее ослабление делает работу РДТ нестабильной. Автомобиль может дергаться. При необходимости в разгоне, двигатель не будет реагировать соответствующим образом. Отмечается чрезмерное или недостаточное поступление топлива, в случае нарушения оттока излишков через клапан в бак;

Увеличение давления в топливной системе. Диагностируется нарушение работы клапана, при котором отсутствует его открытие, чтобы горючее могло перетечь в бак. Соответственно, много лишнего топлива попадает в двигатель, что является нарушением эксплуатации;

Уменьшение давления в топливной системе. Эта ситуация характеризуется свободным пропуском топлива, что формирует условия для снижения давления. На практике, отмечается как незапланированное выключение двигателя, работающего на холостом ходу или проблемы с включением после нескольких часов стоянки.

Диагностика РДТ

Для проверки регулятора, используется манометр. Проверка на глаз, как это делали в прежние времена, не обеспечит достоверной информацией. Определить место положение элемента легко, достаточно представлять как он выглядит. По порядку откручиваются пробка штуцера и золотник. Если с выкручиванием золотника возникнут проблемы, не стоит беспокоиться, достаточно воспользоваться колпачком с вентиля покрышки.

Процесс получения данных заключается в следующем. Манометр крепится к шлангу, соединяемый со штуцером. В качестве фиксаторов используются хомуты. Собрав не сложную конструкцию, автомобиль заводится. 284-325 кПа являются показателями стабильности системы и работоспособности элемента. Если шланг отсоединить, то должны получиться следующие значения 304/354-345/395 кПа. Представленные цифры являются нормальными показателями рабочего регулятора. В противном случае, велика вероятность выхода из строя одного из элементов РДТ, либо детали в целом.

Установка нового регулятора своими руками

Иногда, замена регулятора требуется в ситуациях, когда вся ответственность ложится исключительно на плечи водителя. В этом случае, знание ремонтного процесса, становится преимуществом. Работа не самая сложная, однако имеющая некоторые нюансы.

Установка нового элемента проводится следующим образом:

Подготовка элемента к демонтажу. Давление системы сбрасывается, с помощью сливания бензина. Освобождать систему полностью не требуется. Достаточно довести до уровня топливной рейки. Задний конец рампы оборудован контрольным клапаном, на котором имеется пластиковая заглушка. Подготовив емкость под бензин, можно снимать заглушку. Очень важно знать, что система находится под давлением, поэтому требуется осторожное нажатие золотника на клапане;

Демонтаж РДТ. Откручивается крепежная гайка и снимаются вакуумный и сливной шланги. Выкручивается пара болтов, с последующим выводом штуцера;

Визуальный анализ РДТ. Иногда, для восстановления работоспособности нужна обычная замена пружины, что сокращает финансовые издержки. Если уплотнительное кольцо внешне выглядит не самым лучшим образом, при котором отмечаются признаки растянутости, то целесообразнее произвести замену;

Обратная сборка. Собрав должным образом систему, проводится тестирование при помощи манометра.

Как показывает практика, освоение ремонтного процесса не составляет особенных сложностей, достаточно приложить немного усилий. В будущем, такой опыт поможет определить причину нарушения работоспособности автомобиля без посторонней помощи.



Мы в Яндекс Дзен

gaz-autoclub.ru

Признаки неисправности регулятора давления топлива

Главная » Разное » Признаки неисправности регулятора давления топлива

Признаки неисправности регулятора давления топлива

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Содержание статьи

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива.  Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы.  В списке основных признаков специалисты отмечают:

  • неустойчивую работу на ХХ, агрегат глохнет на холостых;
  • потерю мощности, заметное повышение расхода топлива;
  • замедленные реакции на нажатие педали газа;
  • рывки и провалы во время разгона, в момент перегазовки;
  • автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Читайте также

Неисправность Регулятора Давления Топлива. 4 Признака

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Содержание:

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

  • Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
  • Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
  • Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
  • Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
  • Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

Диагностические ошибки регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Узнать есть ли такой код ошибки в памяти ЭБУ поможет недорогой автосканер Scan Tool Pro Black Edition. Это устройство совместимо с большинством всех современных автомобилей имеющих разъем OBD-2. Достаточно при себе иметь смартфон с установленным диагностическим приложением.

Подключаться к блоку управления авто можно как по Bluetooth так и Wi-Fi. Scan Tool Pro имея 32-х разрядный чип и без проблем присоединиться, считает и сохранит все данные датчиков не только в двигателе, но и в коробке передач, трансмиссии, или вспомогательных системах ABS, ESP и т.д. Также с его помощью можно в режиме реального времени следить за показаниями давления топлива которые он передает на ECM автомобиля проделывая при этом ряд проверок.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

  • найти в подкапотном пространстве шланг обратной подачи топлива;
  • запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
  • с помощью плоскогубцев (аккуратно, чтобы не повредить его!!!) пережать указанный выше шланг обратной подачи топлива;
  • в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Надолго пережимать резиновые топливные шланги нельзя, поскольку в таких условиях создается дополнительная нагрузка на топливный насос, что может в долгосрочной перспективе вывести его из строя!

Как определить работоспособность на инжекторе

В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.

Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.

Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.

Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!

Как проверить на дизеле

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Причины неисправности регулятора топлива

На самом деле причин, по которым вышел из строя регулятор давления топлива не так много. Перечислим их по порядку:

  • Естественный износ. Это наиболее распространенная причина выхода из строя РДТ. Как правило, это случается при пробеге автомобиля около 100…200 тысяч километров. Механическая неисправность регулятора давления топлива выражается в том, что утрачивает эластичность мембрана, может подклинивать клапан, со временем ослабевает пружина.
  • Бракованные детали. Встречается это не так часто, однако зачастую на изделиях отечественных производителей изредка попадается брак. Поэтому желательно покупать оригинальные запчасти импортных производителей или проверять их перед покупкой (обязательно обращать внимание на гарантию).
  • Некачественное топливо. В отечественном бензине и дизельном топливе, к сожалению, нередко допускается чрезмерное присутствие влаги, а также мусора и вредных химических элементов. Из-за влаги на металлических элементах регулятора могут появиться очаги ржавления, которые со временем распространяются и мешают его нормальной работе, например, ослабевает пружина.
  • Забитый топливный фильтр. Если в топливной системе присутствует большое количество мусора, то приведет к засорению в том числе и РДТ. Чаще всего в таких случаях начинает подклинивать клапан, либо изнашиваться пружина.

Как правило, если регулятор давления топлива неисправен, то его не ремонтируют, а меняют на новый. Однако, прежде чем выбрасывать, в некоторых случаях (особенно если речь ), можно попробовать почистить РДТ.

Чистка регулятора топлива

Перед тем как заменить его на новый аналогичный элемент, можно попробовать почистить его, благо процедура эта простая и доступная практически каждому автовладельцу в гаражных условиях. Зачастую для этого пользуются специальными очистителями карбюраторов или карбклинерами (некоторые автолюбители пользуются для аналогичных целей известным средством WD-40).

Чаще (и доступнее) всего — почистить фильтрующую сеточку, которая находится на выводном штуцере регулятора давления топлива. Через нее топливо подается непосредственно в топливную рампу. Со временем она засоряется (особенно, если в бак автомобиля регулярно заливается некачественное топливо с механическими примесями, мусором), что приводит к снижению пропускной способности как регулятора в частности, так и всей топливной системы в целом.

Соответственно, чтобы ее почистить, необходимо демонтировать регулятор давления топлива, разобрать его, и с помощью очистителя избавиться от отложений как на сетке, так и внутри корпуса регулятора (при возможности).

Чтобы избежать засорения регулятора давления топлива, необходимо менять топливный фильтр автомобиля в соответствии с регламентом.

Грязная сетка регулятора топлива

После выполнения чистки сетки и корпуса регулятора их желательно принудительно просушить при помощи воздушного компрессора перед установкой. Если компрессора нет — поместить их в хорошо проветриваемое теплое помещение на время, достаточное для полного испарения влаги с их наружных и внутренних поверхностей.

Еще один экзотический вариант чистки — использование ультразвуковой установки на автосервисе. В частности, ими пользуются для качественной очистки форсунок. Ультразвуком можно «отмыть» мелкие, сильно въевшиеся, загрязнения. Однако тут стоит взвешивать стоимость процедуры очистки и цену новой сеточки или регулятора давления топлива в целом.

Спрашивайте в комментариях. Ответим обязательно!

Регулятор давления топлива: симптомы неисправности, проверка, ремонт

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого - пружина впускного коллектора. На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр. На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

  • двигатель работает неравномерно;
  • на холостом ходу останавливается работа мотора;
  • внезапно повышается или понижается частота вращения коленвала;
  • плохо работает система охлаждения;
  • мотор ощутимо теряет мощность;
  • при нажатии на педаль газа частично или полностью отсутствует отклик;
  • двигатель будто захлебываться;
  • слабое ускорение машины при переключении передач;
  • автотранспорт начинает часто двигаться рывками;
  • происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

  1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эф

Неисправности регулятора давления топлива, признаки неисправности, как заменить РДТ. Регулятор давления топлива: диагностика, неисправности, замена, полезные советы. Как заменить регулятор давления топлива своими руками: материалы, инструменты, советы профи

А знаете ли вы что такое регулятор давления топлива и какие функции на него положены?Уверен, многие даже не догадываются, не говоря уже про диагностику и ремонт такого устройства. Ну что ж, трагедии в этом нет, а восполнить пробелы в знаниях на этот счет (если они конечно есть) Вам сможет помочь данная статья.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Расположение в конструкции автомобиля

В современных автомобилях используют две схемы расположения регулятора давления топлива. В системах с обратной магистралью он устанавливается на топливной рампе, а в конструкциях без «обратки» — непосредственно внутри топливного бака (в насосе). Схема с расположением на топливной рампе предполагает подключение регулятора к двум магистралям системы:

Схема расположения регулятора давления топлива в системе

  • впускная – канал подачи из топливного бака в систему питания;
  • обратная выпускная – канал слива избытка топлива (сброса давления).

В такой системе при открытии регулятора избыток топлива попадает в обратную магистраль, а затем в топливный бак. Эта схема имеет некоторые недостатки:

  • сложность конструкции и необходимость установки дополнительного трубопровода;
  • нагрев излишков топлива при попадании в рампу, что усиливает испарения, образующиеся в баке.

Каждый топливный регулятор имеет свои заводские настройки и подходит под заданную модель автомобиля. Также существуют универсальные конструкции для инжекторных систем, которые оснащаются манометрами и возможностью ручной настройки. Они устанавливаются взамен штатного регулятора исключительно в топливную рампу.

При размещении регулятора давления топлива напрямую в баке требуемое количество рабочей жидкости с заданным уровнем компрессии сразу поступает в двигатель без использования дополнительной магистрали. При этом излишки сбрасываются также прямо в бак, но они не попадают в моторный отсек, что исключает их нагрев.

Постоянная разница давлений при этом устанавливается относительно атмосферного, а учет величины разрежения во впускном коллекторе реализуется за счет изменения продолжительности впрыска.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

  • неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
  • наблюдается уменьшение чувствительности мотора;
  • наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
  • повышается уровень вредность (наличие СН и СО) выхлопных газов;
  • повышается расход топлива;
  • наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно:  Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Как проверить РДТ своими руками. Совет профи

Существует несколько способов, используя которые, можно проверить состояние РДТ у себя в гараже. «Классический», он же самый старый вариант – отсоединить или пережать перепускной клапан, при этом наблюдая за силой напора струи. Этот способ пользовался популярностью при проверке давления на ВАЗах. В данное время практически не используется.

Сегодня самым простым и надежным способом проверки является использование манометра.

Необходимо перевести двигатель на холостые обороты, после чего подключить манометр между топливным шлангом и штуцером, предварительно отсоединив вакуумный шланг. При проведении измерений давление в топливной системе не должно вырасти больше 0.7 Бар.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления, топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива. Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана (говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.

Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.

  1. Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
  2. Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
  3. Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.

Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс. км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.

Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.

Как на Алиэкспресс найти и заказать по сходной цене и бесплатной доставкой нужную запчасть для своего автомобиля

В последнее время портал Алиэкспресс пользуется большой популярностью. Это не удивительно — там можно купить все, что душе угодно, причем по очень приятным ценам. Те, кто заказывал товары из Китая еще лет 5-6 назад, несомненно помнят огромные сроки доставки товара (до полугода), проблемы на таможне, и прочие неприятности. Теперь же сроки доставки в страны СНГ сократились до двух-трех недель, стало больше способов оплаты товара, сайт стал более простым и удобным для покупателя.

Огромное количество автолюбителей заказывают на Алиэкспресс детали для своих авто. Купить можно все. Не исключение и регуляторы давления топлива — для любой марки. Чтобы совершить покупку, необходимо выполнить следующие действия:

Зарегистрироваться в системе. Для этого вводим свои данные (на латинице!) в соответствующих полях:

После регистрации заходим в свой профиль, и вводим адрес, по которому вам будет доставлен приобретенный товар (тоже на латинице).

Далее приступаем к поиску нужного объекта. В строке поиска набираем нужное название товара, отмечаем галочкой чекбокс «бесплатная доставка»:

После выбора подходящего товара, нажимаем кнопку «купить сейчас, и оплачиваем любым доступным способом, представленным на сайте:

Признаки неисправности регулятора давления топлива

Диагностика и ремонт4 февраля 2018

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Симптомы неисправности элемента

Горит «Check» на приборной панели

Чек может загореться по разным причинам, одной из которых может быть неисправность РДТ. Для более точного выявления поломки рекомендуется использовать диагностическое оборудование, в простонародье – «автосканер». На рынке очень большое количество подобных устройств, мы же рекомендуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition.

Данный сканер находится в бюджетном сегменте, но в то же время способен диагностировать не только двигатель, но и другие узлы автомобиля (srs, abs, esp, подушки, трансмиссию и т.д.). После диагностики с его помощью на неисправность с РДТ укажет код ошибки P0089. Однако данная ошибка также может возникнуть при засорении топливной сетки, фильтра или топливопроводов. Поэтому их тоже следует осмотреть, после чего приступить к детальному осмотру РДТ.

Два вида поломки РДТ

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

  • измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
  • отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
  • отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

  • пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
  • загрязнение некачественным бензином;
  • заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

Признаки неисправности регулятора давления топлива (РДТ)

Одним из многочисленных компонентов топливной системы авто, является регулятор давления топлива (РДТ). Этот маленький но очень важный элемент обеспечивает подачу горючего со стабильным давлением, необходимым для максимально эффективной работы двигателя. О том, какими могут быть признаки неисправности регулятора давления топлива, и что вообще из себя представляет это устройство, мы сейчас и поговорим.

Как работает регулятор давления топлива

Внутреннее устройство регулятора давления топлива: 1 — корпус; 2 — крышка; 3 — патрубок для вакуумного шланга; 4 — мембрана; 5 — клапан; А — топливная полость; Б — вакуумная полость

Регулятор давления топлива представляет собой мембранный клапан, который в системах с рециркуляцией горючего, устанавливается на топливной рампе. Ну а в системах, где такая рециркуляция не предусмотрена, РДТ размещается непосредственно в топливном баке.

С одной стороны на регулятор давления топлива воздействует специальная пружина, а так же давление во впускном коллекторе. С другой же стороны его поддавливает подаваемое насосом топливо. Когда давление топлива начинает превышать давление пружины и давление воздействующее на клапан из впускного коллектора, мембранный клапан открывается, впуская нужное количество горючего, ну а как только  давление подаваемого топлива снижается, мембрана регулятора давления, закрывается.

В упрощенном виде, выглядит все это следующим образом. Есть две камеры, в одну нагнетается топливо, а в другой располагается пружина. Камеры перекрывает мембрана, которая и открывается при значениях давления, превышающих воздействие пружины. Следует так же сказать, что в моделях автомобилей последних лет, такого регулятора может и не быть. Его функции выполняет специальный электронный датчик, который измеряет напряжение  в электронасосе, подающем топливо. Такое решение позволяет  наиболее оптимально удерживать нужное давление и регулировать подачу топлива, непосредственно управляя насосом. Но, хотя такая система более точная, тем не менее, часто именно механический РДТ, гораздо надежнее и служит намного дольше, чем электронный датчик, подверженный различным негативным воздействиям.

Признаки неисправности РДТ

Регулятор давления топлива для ВАЗ 2110

Каким бы надежным ни был механический РДТ со временем и его детали изнашиваются и возникают сбои и неполадки в работе данного узла. И сейчас мы рассмотрим основные симптомы таких неполадок.

  • увеличение расхода топлива;
  • падение мощности двигателя;
  • нестабильная работа мотора в режиме холостых оборотов;
  • рывки и провалы при ускорении и переключении передач;
  • неадекватная реакция машины на нажатие педали акселератора;

Рассмотрим причины основных неполадок РДТ. В первую очередь следует проверить состояние пружины. Со временем она может терять свою упругость, и как следствие, клапан открывается раньше чем нужно. В результате чего, топливо возвращается в бак в больших, чем нужно количествах. Давление в системе падает, и мотор теряет мощность. В таком случае, пружину следует заменить, если конструкция регулятора, это позволяет.

Иногда, особенно при работе с отечественным топливом, мембрана попросту засоряется и не может закрыться полностью или частично. Это опять-таки приводит к снижению давления топлива в системе и всем вытекающим из этого последствиям. В таких ситуациях, опять же если позволяет конструкция РДТ, можно произвести чистку. Но не всегда ремонт помогает, так как износ клапана и его частей, может стать причиной того, что даже после устранения поломки, регулятор не выполняет своих функций в полном объеме.

Реже, но все-таки случаются ситуации, когда регулятор давления топлива просто заклинивает. Мотор в этом случае вообще глохнет, а горючее начинает течь изо всех возможных и невозможных отверстий. Ремонт в подобных случаях, дело малоперспективное и забитый регулятор, проще заменить. Но чтобы регулятор давления топлива засорился до полной непроходимости, топливо должно быть уж совсем никаким, поскольку в системе имеется топливный фильтр, который призван очищать горючее, и раз он так серьезно не справляется, заправочную станцию лучше поменять.

Возможен вариант, когда клапан регулятора давления топлива, забивается частично и начинает работать рывками. Вот эти-то рывки передаются на работу мотора и прекрасно ощущаются водителем, а то и пассажирами автомобиля. В этой ситуации, очистка РДТ имеет гораздо больше шансов вернуть его работоспособность на приемлемый уровень.

В общем-то, электронный регулятор давления топлива, менее восприимчив к качеству горючего и другим механическим факторам, оказывающим отрицательное воздействие на этот узел, но у него имеются и свои слабые места, и характерные уязвимости. С другой же стороны, если не лить в бак автомобиля откровенно плохое топливо, вовремя менять топливный фильтр и вообще заботиться о машине, то любой РДТ будет ходить очень долго.

Как проверить РДТ

Что касается проверки работоспособности регулятора давления топлива, то в современных автомобилях, оснащенных непосредственным впрыском топлива, такую диагностику можно осуществить исключительно при помощи манометра, подключенного между топливным шлангом и штуцером. Показания прибора сравниваются с эталонными показателями давления для данной модели авто и на основании этого сравнения, можно сделать вывод об исправности и работоспособности регулятора давления топлива.

Но выполнением такой диагностики, должен заниматься квалифицированный специалист, поскольку здесь хватает тонкостей и подводных камней. Собственно и принимать решение о ремонте или замене РДТ, так же может лишь опытный профессионал.  Эффективность ремонта или замены регулятора давления топлива, так же контролируется при помощи манометра. Если же у вас установлен электронный блок контроля давления, то возможно он нуждается в калибровке или другой тонкой настройке. Но здесь уже одного манометра будет явно не достаточно, ибо, тонкая электроника автомобиля для своей настройки нуждается в специфическом оборудовании и столь же специальных навыках.

Видео о РДТ

Похожие публикации

10 признаков неисправности регулятора давления топлива

  • Дом
  • Категории
    • Принадлежности
      • Аксессуары для интерьера
      • Внешние аксессуары
      • Игрушки
    • Очистка и детализация
    • Электроника
    • Двигатель и производительность
    • Мотоциклы и велосипеды
    • Уход на дому
    • Кемперы на колесах
    • Внедорожники
    • Гарантии
      • Расширенные гарантии
      • Заводские гарантии
  • Блог
  • О нас
  • Связаться
.

Регуляторы давления топлива - работа, признаки неисправности и проверка

Регуляторы давления топлива - работа, признаки неисправности и проверка

Все двигатели с впрыском топлива имеют регуляторы давления топлива для поддержания регулируемого уровня высокого давления.
Итак, регуляторы давления топлива должны поддерживать постоянное давление; для правильной работы всех компонентов системы впрыска топлива.
И, если давление выходит за пределы этого диапазона, автомобиль не будет работать или будет работать неэффективно.

Итак, регуляторы давления топлива поддерживают давление топлива между 25 и 60 фунтами давления; в зависимости от автомобиля и производителя. От топливного бака до топливной рампы проходит магистральный топливопровод.

Проверка давления топлива в двигателе

Также обратный топливопровод от регулятора давления топлива. Этот возвратный трубопровод расположен после всех форсунок.

В корпусе регуляторов давления топлива используется комбинация диафрагмы и пружины; с источником вакуума на верхней стороне диафрагмы.

Следовательно, это должно противодействовать давлению пружины, когда высокий спрос требует более высокого давления топлива.

Итак, внезапное падение вакуума повлияет на давление топлива. Это происходит из-за того, что топливные форсунки неожиданно широко открываются. Топливным форсункам требуется некоторое время, чтобы уловить создаваемое давление. В эти моменты регулятор давления топлива временно перекрывает возвратный топливопровод. В результате это помогает на некоторое время повысить давление топлива.

Компьютер использует датчики для определения:
  • Температура воздуха
  • Плотность воздуха
  • Нагрузка на двигатель
  • Положение дроссельной заслонки
  • Температура двигателя
Датчики

Следовательно, используя эту информацию, компьютер определяет стратегию, которая приведет к наилучшей производительности двигателя.

Регуляторы давления топлива
обычно выходят из строя по двум причинам:
Когда он не может удерживать давление, он подает в двигатель слишком мало топлива, что приводит к обедненной смеси.
Когда регулятор давления топлива заедает и создает большее давление, чем должно; это приведет к тому, что форсунки будут подавать слишком много топлива; вызывая состояние богатой смеси (высокое давление).
Признаки неисправности регулятора давления топлива
:
  • Свечи зажигания черненые
  • Масломерный щуп пахнет бензином
  • Из выхлопной трубы капает бензин
  • Глохнет двигатель
  • Бензин в вакуумном шланге
  • Проблемы с замедлением
  • Плохой пробег топлива
Проверка вакуума и утечек

Самый простой способ проверить регуляторы давления топлива - это использовать манометр.

Тестер давления топлива

Итак, данный тест проверяет работу регулятора давления топлива; чтобы убедиться, что он изменяет давление в трубопроводе в ответ на изменение вакуума в двигателе. Кроме того, это необходимо для поддержания надлежащего рабочего давления за форсунками и; для компенсации изменений нагрузки двигателя.

При работающем двигателе отсоединить вакуумный шланг от регулятора давления. Как правило, давление в топливной системе должно увеличиваться с 8 до 10 фунтов на квадратный дюйм при отключенной линии.Никакие изменения не укажут на неисправный регулятор давления, негерметичность или закупорку вакуумной линии.
Также, когда вакуумный шланг отсоединен от регулятора, проверьте внутреннюю часть шланга на наличие влаги, которая может указывать на всасывание топлива в шланг. Не должно быть. Мембрана внутри регулятора протекает, если в шланге есть топливо.

В результате это вызовет падение давления топлива; и позволить топливу всасываться во впускной коллектор, нарушая воздушно-топливную смесь.Итак, если диафрагма протекает, замените регулятор.

Заключение

Итак, всегда заменяйте топливный фильтр с интервалами, рекомендованными производителем автомобиля. Кроме того, засорение фильтра приведет к падению давления топлива и повреждению топливного насоса. Таким образом, более экономично обслуживать топливный фильтр через регулярные промежутки времени.

Поделитесь новостями портала DannysEngine

.

9 Признаков неисправной топливной форсунки (стоимость очистки и замены)

Последнее обновление 2 июня 2020 г.

Большинство автомобилей 1980-х годов и новее оснащены усовершенствованными двигателями с электронным впрыском топлива (заменяющими карбюратор). Основная часть этой системы - топливный инжектор.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Хотя у вас может никогда не возникнуть проблем с топливными форсунками (особенно если вы регулярно используете очиститель топливных форсунок), иногда они загрязняются, забиваются или полностью выходят из строя, и их необходимо заменить.

Ниже приведены наиболее распространенные симптомы неисправной топливной форсунки и средняя стоимость их замены (при наличии трещин) или очистки (при засорении).

Как работает топливная форсунка

Основная функция топливной форсунки - подавать топливо в двигатель. Форсунка распыляет (впрыскивает) топливо в цилиндр двигателя через форсунку, так что может начаться процесс внутреннего сгорания.

Топливо должно подаваться в нужное время, в нужном количестве, с правильным давлением, углом и формой распыления

Блок управления двигателем (ЭБУ) является центральным компьютером или «мозгом» любого транспортного средства и управляет многие отдельные компоненты, такие как топливная форсунка.С помощью различных датчиков ЭБУ следит за тем, чтобы форсунка распыляла топливо в нужное время и в нужном количестве, чтобы создать правильную топливно-воздушную смесь.

Топливный насос автомобиля нагнетает бензин из бака по топливопроводам в топливные форсунки. Когда ЭБУ определяет, что топливо необходимо, он сообщает об этом соленоиду топливной форсунки, который затем открывается, позволяя топливу под давлением распыляться в цилиндр.

9 Общие симптомы неисправности топливных форсунок

Если что-то пойдет не так с одной или несколькими топливными форсунками, двигатель вашего автомобиля не сможет работать должным образом.

Неисправная топливная форсунка либо предотвратит полное распыление топлива в двигатель, либо нарушит интервалы, с которыми оно должно распыляться. В любом случае ваш автомобиль не будет ездить так, как должен, или даже не будет ездить.

Ниже приведены 9 признаков неисправной топливной форсунки, которые можно распознать на ранней стадии. Некоторые из симптомов засорения или загрязнения топливной форсунки могут быть похожими, поэтому всегда рекомендуется сначала попробовать пропустить через топливную систему хороший очиститель топливной форсунки, прежде чем тратить деньги на их замену.

В качестве альтернативы, возможно, придется заплатить механику, чтобы он правильно почистил топливные форсунки, или приобрести комплект для чистки топливных форсунок и сделать это самостоятельно. В любом случае, вы захотите как можно скорее решить эту проблему, чтобы не нанести серьезный ущерб вашему двигателю.

# 1 - Неровный холостой ход или глохнет двигателя

Из-за того, что ваш автомобиль не получает достаточно топлива или неравномерная подача топлива, частота вращения на холостом ходу падает ниже оптимального уровня и приводит к грубому или даже резкому холостому ходу.Если обороты упадут слишком низко, автомобиль фактически заглохнет, и вам нужно будет перезапустить.

№ 2 - Вибрация двигателя

Неисправная топливная форсунка приведет к невозможности зажигания соответствующего цилиндра. Это означает, что во время движения двигатель будет вибрировать или икать после попытки завершить каждый цикл без топлива.

# 3 - Пропуски зажигания в двигателе

Если в двигатель распыляется недостаточно топлива из-за засорения форсунки, двигатель будет пропускать зажигание во время движения.Ваш автомобиль будет с трудом разогнаться, или после нажатия на педаль газа будет пауза.

В любом случае, вы захотите решить проблему в ближайшее время, иначе двигатель будет подвержен перегреву или другим проблемам, которые возникают при нарушении правильной топливно-воздушной смеси.

# 4 - Загорается индикатор Check Engine

Самый очевидный признак проблемы - это когда на приборной панели загорается индикатор «Check Engine». Хотя это может означать многое, плохая топливная форсунка может быть одной из них.

Каждый раз, когда форсунка подает меньше топлива, чем необходимо (или больше в некоторых случаях), эффективность двигателя снижается и может вызвать срабатывание CEL. Используйте сканер OBD2, чтобы подтвердить проблему.

# 5 - Утечка топлива

Если ваша топливная форсунка действительно сломана или треснула из-за повреждения или старости, бензин начнет вытекать из нее. Это означает, что топливо не сможет достичь сопла, а будет вытекать из корпуса.

Если вы проверите топливную форсунку, вы заметите бензин снаружи или на ближайшей топливной рампе.Часто утечка происходит из-за уплотнения топливной форсунки, которое со временем ухудшается.

# 6 - Запах топлива

Это связано с утечкой топлива, но когда у вас есть бензин, который не сгорает из-за поврежденной форсунки или форсунки, которая застряла в открытом состоянии, вы почувствуете запах бензина. Иногда проблема может заключаться в топливных магистралях или неисправном датчике, сообщающем ЭБУ впрыснуть больше топлива, чем необходимо.

В любом случае, вам нужно найти причину запаха бензина и сразу устранить ее, прежде чем это станет большой угрозой безопасности.

# 7 - Выброс двигателя

Если топливная форсунка распыляет слишком много топлива в цилиндр двигателя, это вызовет скачок в двигателе, что приведет к гораздо более медленному ускорению. Во время движения вы заметите, что обороты двигателя будут заметно меняться при постоянной нагрузке, а не оставаться на постоянном уровне.

# 8 - Плохая экономия топлива

Если двигатель не получает нужного количества топлива, необходимого для сгорания, он будет требовать от инжектора большего количества топлива для подачи в него дополнительного топлива.Это приводит к плохой экономии топлива из-за избытка топлива, которое, по мнению ЭБУ автомобиля, необходимо, но на самом деле в нем нет.

# 9 - Неудачный тест на выбросы

Поскольку сломанная или негерметичная топливная форсунка может вызвать неравномерное или неполное сжигание топлива, это приводит к увеличению выбросов. В некоторых случаях утечка топливной форсунки может привести к тому, что топливно-воздушная смесь станет настолько богатой, что в конечном итоге приведет к сгоранию каталитического нейтрализатора.

Стоимость очистки

Топливные форсунки служат не вечно, но вы можете предпринять шаги, чтобы продлить их срок службы как можно дольше.Многие эксперты рекомендуют чистить топливные форсунки каждые 30 000 миль или около того. Таким образом, форсунки не засорятся и топливо не попадет в цилиндр.

Очиститель топливных форсунок

Использование бутылки средства для чистки топливных форсунок каждый раз - хорошая профилактика, и это довольно дешево. Будьте готовы заплатить около 10-15 долларов за бутылку очистителя .

Для обслуживания вы будете использовать одну баллон сразу во время регулярной замены масла, но так часто, как каждый раз при заполнении бензобака, если форсунки уже показывают признаки засорения.

Связано: Как чистить топливные форсунки

Профессиональная чистка топливных форсунок

Для более серьезных случаев загрязнения или засорения форсунок требуется более дорогая профессиональная чистка . Будьте готовы заплатить от 50 до 100 долларов за эту услугу.

Некоторые компании даже разрешают вам отправлять им грязные форсунки, где они очищают их примерно за 15-20 долларов за штуку, а затем отправляют обратно. Они, вероятно, сделают самую тщательную работу, но, очевидно, у вас будет время простоя, если вам понадобится автомобиль.

DIY Набор для чистки топливных форсунок

В качестве альтернативы, профессиональные механики, работающие неполный или полный рабочий день, могут приобрести набор для чистки топливных форсунок , который обычно окупается после нескольких использований. Хороший комплект (например, этот внебиржевой набор) будет включать в себя различные адаптеры, которые позволят вам работать с большинством автомобилей с системой впрыска топлива.

Стоимость замены топливной форсунки

К счастью, большинство проблем с топливными форсунками можно устранить с помощью профессиональной чистки или замены уплотнительных колец, если там есть утечка.Но когда топливная форсунка трескается или ломается, замена необходима, и это может быть дорогостоящим.

Хотя топливные форсунки индивидуальны, они разработаны для совместной работы с другими форсунками. Поэтому, если вам интересно, можно ли заменить только один инжектор или все, ответ почти всегда - заменить их ВСЕ.

В зависимости от марки и модели вы обычно можете рассчитывать заплатить от 800 до 1450 долларов за полную замену топливной форсунки. Стоимость одних деталей составляет от 600 до 1200 долларов, а стоимость рабочей силы - от 200 до 250 долларов.

Конечно, есть исключения. Использование запчастей сторонних производителей может сэкономить вам немного денег, в то время как некоторые марки / модели автомобилей могут стоить более 2000 долларов за замену. Имеет смысл присмотреться к этому типу работы.

.

5 Симптомы неисправного датчика давления топлива (и стоимость замены в 2020 г.)

Последнее обновление 1 мая 2020 г.

Датчик давления в топливной рампе (обычно известный как датчик давления топлива) используется во многих дизельных и некоторых бензиновых двигателях . Этот датчик обычно расположен около середины топливной рампы и связан с блоком управления двигателем (ЭБУ), который является центральным компьютером автомобиля.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Не следует путать с датчиком давления в топливном баке, который расположен внутри или сверху топливного бака.

Итак, что происходит, когда датчик давления в топливной рампе выходит из строя, и как вы узнаете? Продолжайте читать, чтобы узнать, что делает датчик давления топлива, и общие симптомы, которые следует искать при неисправном датчике давления топлива.

Что делает датчик давления топлива?

Назначение этого датчика - отслеживать давление топлива в топливной рампе.Когда датчик обнаруживает эту информацию, данные передаются в блок управления двигателем.

Оттуда компьютер проанализирует данные и внесет необходимые изменения во время впрыска топлива и количество впрыскиваемого топлива. Это обеспечивает оптимальную работу двигателя для текущих условий движения.

Блок управления двигателем укажет правильное количество топлива, необходимое двигателю. Если в камеру сгорания впрыскивается больше топлива, чем необходимо, ваша экономия топлива ухудшается.

Не только это, но и срок службы деталей, связанных с выбросами, уменьшается, а избыточные выбросы углерода выбрасываются в атмосферу.

Поскольку сегодня большинство транспортных средств, используемых на дорогах, сделаны максимально экологичными, датчик давления в топливной рампе является жизненно важным компонентом, который должен постоянно оставаться в рабочем состоянии.

Топ 5 симптомов неисправного датчика давления топлива

Если есть проблема с датчиком давления в топливной рампе, блок управления двигателя не сможет выполнять свою работу должным образом.Вот 5 самых распространенных признаков неисправного датчика давления топлива.

# 1 - Проверить двигатель

Когда ваш датчик давления в топливной рампе выходит из строя, на приборной панели может загореться сигнальная лампа «Проверьте двигатель». Этот свет загорается, когда блок управления двигателем обнаруживает в автомобиле проблему, которая каким-либо образом влияет на двигатель.

Это не всегда означает, что двигатель неисправен, а скорее означает что-то еще в транспортном средстве, которое не позволяет ему выполнять свою работу должным образом.Вы, вероятно, сначала не узнаете, что это датчик давления в топливной рампе, но использование диагностического диагностического прибора часто может подтвердить проблему.

P0190, P0191, P0192, P0193 и P0194 являются наиболее распространенными кодами DTC, указывающими на проблему с датчиком топливной рампы.

# 2 - Проблемы с запуском двигателя

Если у вас неисправный датчик давления в топливной рампе, ЭБУ не отправит нужное количество топлива в двигатель. Это затруднит запуск вашего автомобиля.

Когда эта проблема возникает впервые, возможно, потребуется несколько попыток провернуть двигатель перед его запуском.Но по мере того, как проблема становится все хуже, потребуется все больше и больше попыток, чтобы начать. В конце концов двигатель вообще не заводится.

# 3 - Слабое ускорение

Когда вы нажимаете педаль газа, а автомобиль не ускоряется, как положено, у вас может быть неисправный датчик давления топлива.

Блок управления двигателем не может должным образом передать сигнал в топливную систему, поскольку он получает неточную информацию от датчика. Это означает, что он не будет знать, как удовлетворить потребности двигателя в топливе.

# 4 - Глохнет

Двигатель может заглохнуть, так как датчик давления в топливной рампе становится все хуже. Вы едете, и вдруг ваш двигатель заглохнет. Он также может заглохнуть на холостом ходу.

Это сделает вождение чрезвычайно трудным (и опасным) и должно побудить вас что-то с этим делать. Немедленно отвезите свой автомобиль в ближайший автомагазин и замените датчик, если это окажется причиной.

# 5 - Плохое топливо Пробег

Когда датчик давления топлива не работает должным образом, вы заметите значительное снижение расхода топлива и пробега.

Либо ваш блок управления двигателем будет отправлять слишком много топлива, либо недостаточно топлива через топливную рампу в камеру сгорания. Вы быстро заметите больше поездок на заправку и больше денег из своего кармана.

Автомобили большего размера обычно больше всего замечают снижение расхода топлива. Например, экономия топлива двигателя Duramax будет затронута более заметно, чем что-то вроде Honda Civic.

Стоимость замены датчика топлива

Стоимость замены датчика давления в топливной рампе может незначительно варьироваться в зависимости от марки и модели вашего автомобиля.В среднем, вы заплатите от 200 до 340 долларов за замену датчика давления в топливной рампе.

Только детали обойдутся вам примерно в 60–100 долларов, а затраты на рабочую силу для замены датчика будут стоить от 140 до 240 долларов.

Конечно, вы обычно будете платить больше, если дилерский центр будет выполнять эту работу, а не независимый механик. Если у вас нет достаточного опыта в ремонте автомобилей, в большинстве случаев вам не следует пытаться произвести замену самостоятельно.

.

DTC P1271 / 78 НЕИСПРАВНОСТЬ ЦЕПИ РЕГУЛЯТОРА ДАВЛЕНИЯ ТОПЛИВА (ОБРЫВ / КОРОТКОЕ) DTC P1272 / 78 НЕИСПРАВНОСТЬ СИСТЕМЫ РЕГУЛЯТОРА ДАВЛЕНИЯ ТОПЛИВА

ДВИГАТЕЛЬ СТУПАЕТ ИЛИ ГРЕХАЕТ

EINE KNOCKI OR RTTLI DIGNOSTICS ECD SYSTEM (1KD FTV) (с августа 2004 г.) 05 713 05M5P 02 Эта процедура поиска неисправностей проверяет наличие стуков и дребезжания.Детонация наиболее вероятна, когда двигатель

Дополнительная информация
ДИАГНОСТИКА И КОНТРОЛЬ ДВИГАТЕЛЯ

ДИАГНОСТИКА ДВИГАТЕЛЯ И КОНТРОЛЬНАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ Page 1 Page 2 ТАБЛИЦА ВЗАИМООТНОШЕНИЙ СИСТЕМЫ МОНИТОРИНГА И УСТРОЙСТВА СИСТЕМЫ УПРАВЛЕНИЯ: Применимый компонент Входная батарея Батарея Выключатель зажигания Выключатель кондиционера,

Дополнительная информация
Система улавливания паров топлива

просто тест.Система улавливания паров топлива 20-48 Описание функций системы адсорбера СУПБ В зависимости от давления воздуха и температуры окружающей среды пары топлива будут образовываться выше уровня топлива в

. Дополнительная информация
Подпись и электроника ISX CM870

Signature и электроника ISX CM870 Учебный центр Cummins West Описание системы Общая информация Система управления двигателем Signature и ISX CM870 представляет собой систему управления топливом с электронным управлением

Дополнительная информация
04 13 СИСТЕМА АНТИБЛОКИРОВКИ ТОРМОЗА

04 13 АНТИБЛОКИРОВКА ТОРМОЗНОЙ СИСТЕМЫ АБС-ИНДЕКС............. 04 13 1 СХЕМА СИСТЕМЫ АБС ............ 04 13 2 ПРОВЕРКА СИСТЕМЫ ГИДРАВЛИЧЕСКОГО БЛОКА АБС (HU) / МОДУЛЯ УПРАВЛЕНИЯ (CM) ... .......... 04 13 3 Проверка системы ................

Дополнительная информация
Сводка кодов неисправности трансмиссии EOBD

Сводка кодов неисправности трансмиссии Краткое справочное руководство по диагностике Jaguar XJ Range V6, V8 N / A и V8 SC 2003.5 Модельный год См. Стр. 2 9 для получения важной информации об использовании сводок кодов DTC трансмиссии.

Дополнительная информация
Кондиционер, электрические испытания

просто тест. Кондиционер, электрические испытания 01-253 Испытание проводов и компонентов с помощью испытательного бокса VAG1598 Специальные инструменты и оборудование VAG 1598 Испытательный бокс и переходной кабель VAG 1598/11 и VAG 1598/12 VAG1526

Дополнительная информация
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

23-1 АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ СОДЕРЖАНИЕ 231047 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ... 2 СМАЗКИ ... 2 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ... 2 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ... 4 ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ ... 46 Основное обслуживание ... 46 Компонент управления АКП

Дополнительная информация
Сервис мануал грузовиков

Руководство по обслуживанию грузовых автомобилей Группа 36 Электронный блок управления автомобилем (MID 144), Диагностический код неисправности (DTC), Руководство с даты сборки 1.2007 PV776-88951780 Предисловие Описания и процедуры обслуживания содержали

Дополнительная информация
СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ

CH-71 ОПИСАНИЕ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ На U.Модель S.A. Если транспортное средство продолжает движение с 1 или более из 4 накачанных до низкого уровня

Дополнительная информация
Модуль 6 Модуль управления двигателем (ЕСМ)

Модуль 6 Модуль управления двигателем (ECM) Автор: Грант Свайм Электронная почта: [email protected] URL: www.tech4tech.net Телефон: (336) 632-9882 Факс: (336) 632-9688 Почтовый адрес: Tech Веб-сайт -2-Tech PO Box 18443 Greensboro,

Дополнительная информация
ЛОКАЛЬНАЯ СЕТЬ СОЕДИНЕНИЯ (LIN)

54C-1 ГРУППА 54C ЛОКАЛЬНАЯ СВЯЗЬ СЕТИ (LIN) СОДЕРЖАНИЕ ОБЩАЯ ИНФОРМАЦИЯ...54C-2 СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ... 54C-3 ... 54C-4 ДИАГНОСТИЧЕСКИЕ ФУНКЦИИ ... 54C-4 ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ ... 54C-6 КОД ДИАГНОСТИКИ

Дополнительная информация
ЛОКАЛЬНАЯ СЕТЬ СОЕДИНЕНИЯ (LIN)

54B-1 ГРУППА 54B ЛОКАЛЬНАЯ ИНТЕРНЕТ-СЕТЬ (LIN) СОДЕРЖАНИЕ ОБЩАЯ ИНФОРМАЦИЯ 54B-2 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 54B-3 54B-4 ФУНКЦИЯ ДИАГНОСТИКИ 54B-4 КОД ДИАГНОСТИЧЕСКОЙ НЕИСПРАВНОСТИ ТАБЛИЦА 54B-5 КОД ДИАГНОСТИКИ ПРОБЛЕМЫ 9000 ПРОЦЕДУРА Дополнительная информация

E - ТЕОРИЯ / ОПЕРАЦИЯ

E - ТЕОРИЯ / ЭКСПЛУАТАЦИЯ 1995 Volvo 850 1995 ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ Volvo - Теория и принцип работы 850 ВВЕДЕНИЕ В этой статье дается базовое описание и принцип работы систем и компонентов, связанных с характеристиками двигателя.

Дополнительная информация
СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ АВТОМОБИЛЯ

PL СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ АВТОМОБИЛЯ 8H - 1 СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ АВТОМОБИЛЯ СОДЕРЖАНИЕ страница ОПИСАНИЕ И СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ ... 1 УПРАВЛЕНИЕ СКОРОСТЬЮ ВЫХОД НА СЕРВО-PCM .... 2 ПЕРЕКЛЮЧАТЕЛЯ СКОРОСТИ ВХОД PCM ... 2

Дополнительная информация
Введение в электронные сигналы

Введение в осциллограф электронных сигналов Осциллограф отображает изменения напряжения во времени.При необходимости во время диагностики цепей используйте осциллограф для просмотра аналоговых и цифровых сигналов. Рис. 6-01

Дополнительная информация
Lotus Service Notes Раздел EMP

РАЗДЕЛ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Подраздел EMP Страница Список диагностических кодов неисправностей EMP.1 3 Инструмент диагностики «Lotus Scan» EMP.2 43 Расположение компонентов управления двигателем EMP.3 45 Процедура настройки механической дроссельной заслонки

Дополнительная информация
Бортовые диагностические коды неисправностей

Бортовые диагностические коды неисправностей В приведенном ниже списке содержатся стандартные диагностические коды неисправностей (DTC), которые используются некоторыми производителями для выявления проблем автомобиля.Приведенные ниже коды являются общими

Дополнительная информация
СИСТЕМА КОНДИЦИОНЕРА - АВТОМАТИЧЕСКИЙ

СИСТЕМА КОНДИЦИОНЕРА - АВТОМАТИЧЕСКИЙ 1995 Volvo 850 1995-96 Auto. Системы подогрева кондиционера Volvo 850 * В первую очередь ПРОЧИТАЙТЕ ЭТО * ПРЕДУПРЕЖДЕНИЕ: Чтобы избежать травм в результате случайного срабатывания подушки безопасности, прочтите

и внимательно следуйте им. Дополнительная информация
ЛОКАЛЬНАЯ СЕТЬ СОЕДИНЕНИЯ (LIN)

54B-1 ГРУППА 54B ЛОКАЛЬНАЯ СВЯЗЬ СЕТЬ (LIN) СОДЕРЖАНИЕ ОБЩАЯ ИНФОРМАЦИЯ 54B-2 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 54B-3 54B-4 ФУНКЦИЯ ДИАГНОСТИКИ 54B-4 КОД ДИАГНОСТИКИ НЕИСПРАВНОСТИ ТАБЛИЦА 54B-6 КОД ДИАГНОСТИКИ ПРОБЛЕМЫ 9000 ПРОЦЕДУРА Дополнительная информация

Впрыск топлива в Орегоне

FORD POWERSTROKE DIAGNOSTICS 1994-2003 Это руководство не заменяет собой соответствующие руководства по диагностике и диагностический прибор.Он предназначен для использования с соответствующими инструментами, которые помогут диагностировать и решить проблему управляемости

. Дополнительная информация
Электронное управление мощностью

Обслуживание. Программа самообучения 210 Устройство и принцип работы электронного регулятора мощности В системе электронного регулятора мощности дроссельная заслонка приводится в действие только электродвигателем. Это устраняет необходимость

Дополнительная информация
14.Руководство по устранению неполадок

14. Руководство 14.1 Система цикла охлаждения Чтобы диагностировать неисправности, перед проверкой цикла охлаждения убедитесь, что в кондиционере отсутствуют электрические проблемы. К таким проблемам относятся

Дополнительная информация
Mercedes-Benz ML320 2001 года

ИДЕНТИФИКАЦИЯ МОДЕЛИ 2001-04 СИСТЕМЫ ЗАПУСКА И ЗАРЯДКИ Стартеры - 163 Шасси ПРЕДУПРЕЖДЕНИЕ: Автомобили оборудованы дополнительной удерживающей системой подушек безопасности.Перед ремонтом рулевого управления

Дополнительная информация
Двухрежимная система зарядки Honda

Университет Южного Иллинойса Карбондейл Презентации OpenSIUC Департамент автомобильных технологий 10-1-2009 Двухрежимная система зарядки Honda Омар Тринидад Университет Южного Иллинойса Карбондейл, [email protected]

Дополнительная информация
Lotus Service Notes Section EMR

РАЗДЕЛ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ EMR Страница подраздела Список диагностических кодов неисправностей EMR.1 3 Компонент Функция EMR.2 7 Расположение компонентов EMR.3 9 Руководство по диагностике EMR.4 11 Диагностика шины CAN; Lotus TechCentre

Дополнительная информация
ЛОКАЛЬНАЯ СЕТЬ СОЕДИНЕНИЯ (LIN)

54B-1 ГРУППА 54B ЛОКАЛЬНАЯ СВЯЗЬ СЕТИ (LIN) СОДЕРЖАНИЕ СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ................ 54B-2 ............ 54B-3 КОД ДИАГНОСТИКИ ТАБЛИЦА ............ 54B-3 ФУНКЦИЯ ДИАГНОСТИКИ ............... 54B-4 ДИАГНОСТИКА

Дополнительная информация
Информация о техническом обслуживании

Информация о техническом обслуживании ЖАЛОБА: ПРИЧИНА: 1996-20 ОПРЕДЕЛЕНИЯ Когда автомобиль VW / Audi проявляет признаки неисправности или находится в отказоустойчивом состоянии, технический специалист во многих случаях не может связаться с бортовым

. Дополнительная информация
Электронная система управления дизельным двигателем EDC 16

Обслуживание.Программа самообучения 304 Электронная система управления дизельным двигателем EDC 16 Конструкция и принцип действия Новая система управления двигателем EDC 16 от Bosch впервые используется в двигателях V10-TDI и R5-TDI. Растущие потребности

Дополнительная информация
Thermo Top - Дерево поиска и устранения неисправностей

Thermo Top - Дерево поиска и устранения неисправностей 07-15-2002 ВНИМАНИЕ Для устранения неисправностей требуются всесторонние знания конструкции и теории работы нагревателя Thermo Top.Устранение неисправностей и ремонт мая

Дополнительная информация
БЮЛЛЕТЕНЬ технического обслуживания

БЮЛЛЕТЕНЬ технического обслуживания 29 марта 2002 г. Все 96 02 EG003-02 ENGINE TSB УВЕДОМЛЕНИЕ О ПЕРЕСМОТРЕ TSB: Информация, обновленная в этом TSB, выделена красным и подчеркнута. Введение Содержание Информация о гарантии на применимые автомобили

Дополнительная информация
Диагностика гидравлических проблем

Диагностика гидравлических проблем 1 Проблемы Испытание под давлением - ключевая проверка, когда вам нужно определить, вызвана ли проблема чем-то, что находится внутри или снаружи трансмиссии.Низкая АКПП

Дополнительная информация
Сервисная информация Грузовые автомобили

Сервисная информация Группа грузовых автомобилей 28 Выпуск 2 Модуль управления двигателем (ЕСМ), диагностический код неисправности (DTC), Руководство по выбросам выхлопных газов 2010 CHU CXU GU TD 89047073 Предисловие Описания и процедуры обслуживания содержали

Дополнительная информация
Руководство по ремонту

Руководство по ремонту N.T. 2863A Все типы Базовое руководство: M.R. 302 - M.R. 307 - M.R. 311 - M.R. 312 M.R. 291 - M.R. 293 77 11 196 407 ОКТЯБРЬ 1997 г. Издание Anglaise «Методы ремонта, указанные производителем

Дополнительная информация
БЮЛЛЕТЕНЬ технического обслуживания

БЮЛЛЕТЕНЬ технического обслуживания 29 сентября 2003 г. Название: Модели: 00 03 Avalon, Camry & Solara, 0 03 Sienna EG03-03 УВЕДОМЛЕНИЕ О ПЕРЕСМОТРЕ TSB ДВИГАТЕЛЯ: 5 декабря 2003 г .: Таблицы деталей и гарантии были изменены.

Дополнительная информация .

PPT - Найдите симптомы неисправного регулятора давления топлива Презентация PowerPoint

  • Найдите признаки неисправного регулятора давления топлива

  • Важно, чтобы в автомобиле был исправно работающий регулятор давления топлива , чтобы поддерживать его движется стабильно и последовательно.

  • Когда регулятор каким-либо образом выходит из строя, это нарушит весь процесс внутреннего сгорания, от которого зависит двигатель для выработки движущей силы для транспортного средства.

  • Существует вероятность появления ряда легко заметных симптомов , которые возникают, когда ваш регулятор давления топлива выходит из строя или начинает выходить из строя.

  • Ниже приведены некоторые из симптомов, которые ваш автомобиль показывает из-за плохого регулятора давления топлива. • Пропуски зажигания в двигателе • Свечи зажигания покрыты сажей • Черный дым • Из выхлопной трубы капает бензин • В вакуумном шланге есть бензин • Двигатель не запускается

  • Пропуски зажигания в двигателе

  • Самый очевидный симптом плохого топлива Регулятор давления - пропуск зажигания в двигателе и потеря мощности разгона.

  • Во время движения ваш автомобиль внезапно споткнется и замедлит , затем он может вернуться к обычному ускорению на короткое время, прежде чем снова потеряет мощность разгона.

  • Свечи зажигания, покрытые сажей

  • Если вы подозреваете, что у вас плохой регулятор давления топлива , выньте свечу зажигания и посмотрите, нет ли на ее конце черной сажи.

  • Эта сажа является результатом горения масла в головке двигателя , и в этом случае вам потребуется заменить как регулятор давления топлива, так и свечи зажигания.

  • Черный дым

  • Вы должны видеть только серый или белый дым, выходящий из выхлопной трубы , и если вы начинаете видеть черный дым, причина, вероятно, может быть связана с плохим регулятором давления топлива.

  • Хотя существует множество других причин, по которым может присутствовать черный дым , скорее всего, это вина регулятора, если вы заметите какие-либо другие симптомы, перечисленные здесь.

  • Из выхлопной трубы капает бензин

  • Если из выхлопной трубы капает бензин, то ваш регулятор давления топлива , вероятно, допускает это, потому что он вышел из строя.

  • Неисправный регулятор позволяет бензину попасть в выхлопную систему автомобиля, и он выходит из выхлопной трубы вместе с выхлопными газами.

  • В вакуумном шланге есть бензин

  • Один из надежных способов узнать, есть ли у вас плохой регулятор давления топлива , - это отсоединить вакуумный шланг от регулятора давления топлива и посмотреть, есть ли в нем бензин. .

  • Обязательно сделайте это, когда двигатель выключен, и если в вакуумном шланге есть бензин, значит, у вас неисправный регулятор давления топлива.

  • Двигатель не заводится

  • Если вы попытаетесь завести автомобиль, он не запустится , потому что двигатель не переворачивается, значит, что-то не так с давлением топлива.

  • Поскольку регулятор - это то, что управляет давлением топлива, то виноват ваш регулятор давления топлива, и его необходимо заменить.

  • http://www.loudenmotorcars.com/ https: //www.facebook.com / Louden-Motorcar-Services-Inc-111452935586336 / https://twitter.com/loudenmotorcar Спасибо!

  • .

    Шевроле ланос регулятор давления топлива


    признаки на приоре, симптомы на дизеле и прочих типах

    Регулятор давления топлива (РДТ), несмотря на свои скромные размеры и относительную дешевизну на фоне остальных компонентов, является одним из немаловажных звеньев топливной системы автомобиля. При выявлении неисправности регулятора лучше всего провести замену. Но вот как определить, что проблема именно в нём, каковы характерные признаки неисправности и варианты диагностики.

    Где находится регулятор давления топлива

    Устройство представляет собой предохранительный клапан с мембраной. В народе РДТ часто ещё называют обратным или перепускным клапаном. Располагается он обычно на топливной рейке, но может также стоять в баке вместе с топливным насосом, а также если топливная система не имеет функции рециркуляции.

    Схема устройства стандартного регулятора давления топлива

    Регулятор поделён на две полости: топливную и вакуумную. Мембрана расположена внутри вакуумной и реагирует на давление воздуха, поступающего из силового агрегата. Топливная полость в свою очередь содержит горючее под высоким давлением. РДТ поддерживает разницу давлений плюс контролирует давление во впускном коллекторе и инжекторе. При повышении давления в трубе впуска регулятор увеличивает напор горючего, при ослаблении уменьшает. Таким образом происходит контроль подачи топлива, а его избыток сбрасывается обратно в бак.

    Симптомы и признаки неисправностей

    Постоянные нагрузки наряду с некачественным топливом рано или поздно могут привести к износу клапана. Обычно он либо полностью открытым остаётся, либо закрывается. В первом случае мотор просто «заливает» топливом, во втором его наоборот не хватает.

    Грешить на регулятор давления топлива можно при появлении следующих симптомов:

    • Увеличение расход топлива (излишки не сбрасываются обратно в бак и впрыскиваются в цилиндры, где полностью не сгорают).
    • Повышенный уровень выбросов выхлопной системы (как следствие предыдущего пункта).
    • «Гуляющая» работа двигателя и проседание мощности.
    • Автомобиль не держит холостые обороты и глохнет.
    • Проблемы при запуске.

    Подобные же признаки могут проявляться и на Лада Приора, ВАЗ 2110 и прочих представителях семейства ВАЗ.

    Как проверить и провести замену РДТ на примере Chevrolet Lanos

    В двигателе этого автомобиля регулятор давления топлива находится на топливной рампе, рядом с ремнём ГРМ. Лицезреть РДТ можно, сняв крышку двигателя, затем корпус воздушного фильтра вместе с гофром и кожух ГРМ. Чтобы справиться с поставленной задачей, понадобятся инструменты:

    • манометр,
    • ключи на «10» и «24»,
    • шестигранник на «5».

    Старый и новый регуляторы давления топлива для Chevrolet Lanos

    Диагностика своими руками

    Исправен или нет регулятор, можно определить, заведя мотор и затем замерив уровень давления в топливной рейке.

    1. Манометр подсоединяется к топливной магистрали между рампой и фильтром.
    2. Запускается мотор. На холостых оборотах давление должно быть в районе 300 кПа (3,0 кгс/см2).
    3. Вакуумный патрубок отсоединяется от РДТ. Стрелка манометра должна показать увеличение давления на 20–70 кПа (0,2–0,7 кгс/см2). В случае, когда давление на холостых оборотах заметно ниже необходимого и не растёт при отцеплённом вакуумном патрубке, то регулятор давление топлива вышел из строя и требует замены.

    РДТ на топливной рейке с отсоединённым уже вакуумным патрубком

    Установка нового регулятора давления топлива
    1. Отсоединяется вакуумный шланг (если после диагностики был заново подсоединён).
    2. С целью немного послабить трубки подачи и слива горючего можно слегка отпустить два 10-миллиметровых болта, дабы впоследствии ничего не нужно было отгибать при съёме РДТ.
    3. Крупная гайка внизу регулятора откручивается ключом на «24». Она может быть немного закисшей, поэтому баллончик WD-40 под рукой не помешает. Закончив с гайкой, трубку слива топлива следует немного отвести вниз.
    4. Для откручивания пары болтов, которыми РДТ крепится к рампе, пригодится шестигранник на «5».
    5. Когда всё отключено от регулятора, легкими прокручиваниями вынимаем устройство из топливной рампы.
    6. Берётся новый регулятор и повторяем предыдущие пункты в обратном порядке.

      Перед тем как ставить новый РДТ, смочите бензином чистую тряпочку и смажьте место его установки на рампе. Резиновые уплотнители РДТ можно ещё слегка смазать моторным маслом.

    Видео по монтажу новой детали на Шевроле Ланос 1.4

    Прекрасно видно, что диагностика неисправности регулятора давления топлива и возможная его последующая замена не являются сложным процессами. Тем не менее, если вы не всё-таки не уверены в своих силах или вам просто лень тратить на подобные вещи личное время, то лучше обратиться к специалистам в автосервис.

    Оцените статью: Поделитесь с друзьями!

    96184228 89054415 Регулятор давления топлива на Даэвоо Ланос Сиело 1.5л Сохк

    Преимущество:

    1. Низкое MOQ: мы принимаем 10 ПК в качестве минимального заказа для удовлетворения вашего рекламного бизнеса.

    2. Принято OEM: Мы можем произвести любую вашу конструкцию.

    3. Хорошее обслуживание: мы относимся к клиентам как к другу.

    4. Хорошее качество: у нас есть строгая система контроля качества. Хорошая репутация на рынке.

    5. Быстрая и дешевая доставка: у нас большие скидки от экспедитора (долгосрочный контракт).

    Упаковка и доставка:

    Упаковка - 1. Стандартная экспортная упаковка 2. Оригинальная или нейтральная упаковка 3. По желанию клиента
    Доставка - через DHL / TNT / FEDEX / UPS. Массовые грузы воздушным / морским транспортом или экспресс-доставкой
    Срок доставки - обычно 7-14 дней после получения депозита.

    Мы также можем поставить другие модели, включая:

    Свяжитесь с нами:

    Джек Чжан

    Whatsapp: 00861825778907791

    000 000 000 для мобильных устройств в) autobosen.com

    Skype: Джек (at) autobosen.com

    .

    Регулятор давления топлива OEM 89054415/96184228 для Gm / daewoo Lanos Cielo 1.5l

    OEM 89054415/96184228 Регулятор давления топлива для GM / Daewoo Lanos Cielo 1.5L

    НОМЕРА ДЕТАЛЕЙ OEM

    96184228

    Для GM 89054415

    Lanos Cielo

    Подробная информация о продукте

    Это запасные части вторичного рынка, а не оригинальные марки,

    и подходят для следующих автомобилей:

    DAEWOO LANOS / CIELO
    1.5L SOHC L4

    Давление в открытом состоянии: 3,0 бар, 3,8 бар или 4 бар

    Вы должны сообщить нам, какое давление вы хотите, прежде чем размещать заказ

    Готовая продукция

    Упаковка

    1. Упаковка каждой коробки, картонная упаковка за пределами

    2. В зависимости от ваших требований

    Отгрузка

    Компания Aadvance Auto Parts доставит ваш продукт вам с использованием наилучшего из имеющихся методов, соответствующих вашим конкретным потребностям. Мы с гордостью предлагаем услуги UPS, FedEx, USPS и различных грузоперевозчиков.Стоимость доставки рассчитывается автоматически при размещении заказа. Все заказы из Китая - это бесплатная доставка, и, пожалуйста, свяжитесь с нами, чтобы узнать о наличии и стоимости доставки в других странах.

    Гарантия и возврат

    Если вы недовольны своей покупкой, мы принимаем возврат в течение одного года при условии, что товар все еще находится в совершенно новом состоянии в оригинальной коробке, готовой к перепродаже. Все наши продукты поставляются с одной год гарантии.

    Выставки

    Отзывы покупателей

    .Регулятор давления топлива

    Pr493 для Daewoos Lanos 1999-2002 1.6

    1. Спецификация

    PR493 Регулятор давления топлива для Daewoos Lanos 1999-2002 1,6

    Номер детали: 96184759, PR493, 5G1099, PR146

    • 9

      0 Дэу

      Ланос S Седан 4-дверный 1.6L 1588CC 98Cu. В. l4 ГАЗ DOHC Безнаддувный
      2001 Daewoos Lanos S Седан 4-дверный 1.6L 1588CC 98Cu. В. l4 ГАЗ DOHC Безнаддувный
      2000 Daewoos Lanos S Седан 4-дверный 1.6L 1588CC 98Cu. В. l4 ГАЗ DOHC Безнаддувный
      2000 Daewoos Lanos SX Sedan 4-Door 1.6L 1588CC 98Cu. В. l4 ГАЗ DOHC Безнаддувный
      1999 Daewoos Lanos S Седан 4-дверный 1.6L 1588CC 98Cu. В. l4 ГАЗ DOHC Безнаддувный
      1999 Daewoos Lanos SE Седан 4-дверный 1.6L 1588CC 98Cu. В. l4 ГАЗ DOHC Безнаддувный
      1999 Daewoos Lanos SX Sedan 4-Door 1.6L 1588CC 98Cu. В. l4 ГАЗ DOHC Безнаддувный

    3. Изображение

    Информация о компании

    Okay Motor Products (Hangzhou) Inc . была основана в 2000 году и специализируется на решениях для систем управления двигателем и выхлопных газов. Мы сертифицированная ISO9001 компания, стремящаяся поставлять продукцию высочайшего качества. Наша линейка продуктов состоит из клапанов системы рециркуляции отработавших газов, насосов для смога, корпусов термостатов, впускных коллекторов, крышек клапанов двигателя, регулируемых фаз газораспределения, корпусов дроссельных заслонок, маслоохладителей, лямбда-датчиков, датчиков воздушного потока, датчиков ABS, датчиков температуры, датчиков давления, выключателей стоп-сигналов, термовыключатели, реле давления масла и многое другое

    4.Упаковка

    5. Доставка

    .

    ОЭМ 96184228 регулятора давления топлива 3,0 Адвокатур на Даэвоо Ланос Нексия

    3,0 бар регулятор давления топлива OEM 96184228 для DAEWOO LANOS NEXIA

    НОМЕРА ДЕТАЛЕЙ OEM

    96184228

    GM 89054415

    BC8035

    os

    Подробная информация о продукте

    Это запасные части, а не оригинальные запчасти,
    и подходят для следующих автомобилей:

    DAEWOO LANOS / CIELO
    1.5L SOHC L4

    Давление в открытом состоянии: 3,0 бар, 3,8 бар или 4 бар

    Вы должны сообщить нам, какое давление вы хотите, прежде чем размещать заказ

    Готовая продукция

    Упаковка

    1. Упаковка каждой коробки, картонная упаковка за пределами

    2. В зависимости от ваших требований

    Отгрузка

    Компания Aadvance Auto Parts доставит ваш продукт вам с использованием наилучшего из имеющихся методов, соответствующих вашим конкретным потребностям. Мы с гордостью предлагаем услуги UPS, FedEx, USPS и различных грузоперевозчиков.Стоимость доставки рассчитывается автоматически при размещении заказа. Все заказы из Китая - это бесплатная доставка, и, пожалуйста, свяжитесь с нами, чтобы узнать о наличии и стоимости доставки в других странах.

    Гарантия и возврат

    Если вы недовольны своей покупкой, мы принимаем возврат в течение одного года при условии, что товар все еще находится в совершенно новом состоянии в оригинальной коробке, готовой к перепродаже. Все наши продукты поставляются с одной год гарантии.

    Выставки

    Отзывы покупателей

    .

    Самодельный регулятор давления топлива


    Поддержите наши войска!

    Отправить мне Электронная почта:

    Щелкните здесь, чтобы увидеть
    Домашняя страница Брайана

    Нажмите здесь, чтобы получить
    Система домашней автоматизации Брайана

    Нажмите здесь, чтобы получить
    Командный трейлер округа Райс

    kliernetwork.сеть спроектировал сеть передачи данных и голоса в трейлере для автофургона. В трейлер используется для связи в чрезвычайных ситуациях в округе Райс.

    Нажмите здесь, чтобы получить
    Почтовый клиент MailTalk

    Вчера сделал свой регулируемый регулятор давления топлива.Общая стоимость составила 3 ​​доллара. То, что я сделал, было Сделайте мой стандартный регулятор регулируемым.

    Регулятор давления топлива (РДТ) состоит из двух частей. Влажная часть, где находится газ, и сухая часть. В сухая часть предназначена для регулирования потока с помощью пружины. Пружина давит на мембрана, регулирующая давление. Если давление пружины изменяется, давление топлива изменяется. также.

    Также есть вакуумный штуцер. Когда двигатель находится в состоянии высокого вакуума (холостой ход, замедление), расход топлива низкий, поэтому FP снижен.

    Первый шаг - открыть сухую часть FPR. Он обжат, поэтому нужно немного насилия, чтобы дать дюйма. Как только крышка сухой части снята, я просверлил в крышке отверстие 1/4 дюйма рядом с вакуумным фитингом. Затем Я приварил к нему нейлоновую стопорную гайку точечной сваркой. Затем я ввернул болт так, чтобы головка находилась снаружи регулятор. Следует использовать болт и гайку с мелкой резьбой.

    Чтобы опустить FP ниже заводской спецификации, я отрезал 1 1/2 оборота пружины.Я поставил закаленный стальная шайба между пружиной и болтом регулятора.

    После повторной сборки я заклеил его герметиком, подождал час и проверил на герметичность.

    Переустановил FPR и включил зажигание. Хм ... 20 фунтов на квадратный дюйм. Повернул болт за пару оборотов и давление подскочило до 40. Завел двигатель, проверил диапазон регулировки. Дошла до 50 PSI легко. Больше не пробовал, так как на таких высоких настройках двигатель начал работать немного грубо.Установить FP снова на складе, 43,5 фунтов на квадратный дюйм.

    Причина, по которой я построил этот FPR, не в том, что у меня сейчас проблема с FP. Это для будущего использования, и я также хотел посмотреть, можно ли это сделать.

    Общее время, включая удаление / переустановку, составило 3 часа. FPR послепродажного обслуживания стоит более 100 долларов, а многие диапазон от 130 до 150 долларов, так что я чувствую себя хорошо, если откладываю немного долларов.

    Markus Strobl 96 Z28 6M Черный. Borla,! CAGS, вал 1LE, Шифтер B&M
    Даллас, Техас 1.6 коромысел, головки с отверстиями, стабилизаторы поперечной устойчивости, SFC, крановые пружины
    F-member 9/93 Ни разу с момента последних модов 27,5 миль на галлон @ 85 миль в час

    Регулируемый FPR AEM - Quick Tech

    Фото 1/1 | Регулируемый FPR AEM - Quick Tech

    Смотреть фотогалерею (1) Фото

    Нам не нужно говорить вам, что слишком мало энергии для сквиртеров, особенно при наддуве, - это дорогостоящее предложение, которое может привести к серьезной внутренней хирургии вашего двигателя.Двенадцать лет назад, когда Advanced Engine Management (AEM) все еще была тюнинг-мастерской, а главный инженер Джон Кончиалди готовил двигатели для полосы, он столкнулся со многими автомобилями, у которых не было достаточной подачи топлива к форсункам. Тогда это была частая проблема, и она сохраняется до сих пор.

    К счастью, настойчивое наблюдение одного человека привело к созданию комплексной топливной системы для Honda и других двигателей большой мощности. Новые топливные системы AEM включают прямую установку топливных рамп большого объема, топливные фильтры с высокими эксплуатационными характеристиками и регулируемые регуляторы давления топлива для автомобилей Hondas.В настоящее время у компании есть универсальный регулируемый регулятор давления топлива, доступный для любого применения, и в разработке находится гоночный топливный фильтр, способный выдерживать примерно 1300 л.с. Топливные рейки и регуляторы для приложений Honda (и универсальный FPR) поддерживают более 1000 пони, а топливный фильтр Honda с прямой установкой рассчитан на 500 л.с. Вы спросите, что отличает эту систему от других? Читайте и узнайте.

    Регулируемый FPR

    AEM Регулируемый FPR
    Advanced Engine Management изготовлен на станке с ЧПУ из прессованной заготовки алюминия 6061 T-6 и крепится непосредственно к топливной рампе или направляющей AEM High Volume.Стандартный зазубренный фитинг включен в заводскую выпускную линию, однако основание имеет резьбу 9 / 16-18, что позволяет использовать фитинги AN и линию -6 или -8, если это необходимо.

    Единица регулируется от 20 фунтов на квадратный дюйм до максимальной производительности любого топливного насоса (если вы хотите точное число, давайте использовать 150 фунтов на квадратный дюйм). Давление топлива регулируется установочным винтом в верхней части регулятора, который изменяет предварительную нагрузку на внутренней пружине, которая контактирует с диафрагмой. Величина предварительной нагрузки определяет базовое давление топлива, которое регулятор допускает при отсутствии вакуума или давления в верхней камере регулятора.

    Блок AEM включает в себя патрубок вакуума / давления в коллекторе в верхней камере для обеспечения постоянного давления на форсунках при любых условиях. Верхняя камера FPR соединена с впускным коллектором с помощью шланга, так что разрежение / давление в верхней камере соответствует давлению на впуске коллектора. На холостом ходу или при небольшом открытии дроссельной заслонки разрежение во впускном коллекторе очень высокое. В этой ситуации расходуется немного топлива, поэтому требуется небольшой расход топлива на форсунках.Высокий вакуум в регуляторе при низкой нагрузке помогает преодолеть давление пружины, которое отклоняет диафрагму от проходного отверстия, позволяя ненужному топливу обходить проходное отверстие и возвращаться в топливный бак. По мере увеличения потребности в топливе под дроссельной заслонкой давление в коллекторе (и, следовательно, давление в верхней камере регулятора) повышается, отклоняя диафрагму в сторону расходомера и уменьшая количество топлива, которое попадает в топливный бак, позволяя подавать больше топлива в топливный бак. форсунки.В приложениях с принудительной индукцией давление топлива увеличивается на один фунт / кв. Дюйм на каждый фунт / кв. Дюйм наддува (соотношение 1: 1), поэтому регулятор AEM зависит от наддува.

    Но настоящая прелесть регулятора AEM заключается в том, что компания включает в себя запатентованные сменные выпускные отверстия, которые позволяют пользователям точно согласовывать давление и расход регулятора с выходной мощностью своего топливного насоса, независимо от размера насоса.

    Другие «универсальные» регуляторы включают фиксированное выпускное отверстие, которое не позволяет пользователям контролировать поток топлива, если топливный насос отличается от стандартного.В случаях, когда для приложений с высокой мощностью используется топливный насос большего размера, регулятор со слишком маленьким выпускным отверстием не позволит перепускать топливо при увеличении вакуума в верхней камере. Это вызывает кратковременное обогащение, которое, в зависимости от серьезности, может вызвать спотыкание или заглохание двигателя. На уличных автомобилях это состояние может ухудшить работу каталитического нейтрализатора. С другой стороны, если выпускное отверстие слишком велико, это может затруднить управление давлением топлива в регуляторе, поскольку небольшие изменения установочного винта могут повлиять на большие изменения давления топлива.Слишком большое отверстие также может вызвать резкое повышение давления топлива во время колебаний дроссельной заслонки, что может вызвать кратковременную обедненную смесь. Это может означать катастрофу в виде взрыва, который является злейшим врагом автомобилей с турбонаддувом.

    Регулятор AEM включает в себя отверстия трех размеров (0,100 дюйма, 0,150 дюйма и 0,200 дюйма), которые покрывают 99 процентов всех применений. Выпускное отверстие наименьшего диаметра уже установлено для установки штатного топливного насоса, а отверстия имеют цветовую маркировку для облегчения идентификации.Отверстия легко заменяются путем отвинчивания верхней камеры, снятия диафрагмы, отвинчивания отверстия и замены его на нужный размер.

    Поскольку размеры и скорость потока топливных насосов, которые вы можете использовать с регулятором, выбираются в зависимости от типа вашей настройки, AEM рекомендует следующую процедуру для регулировки своего регулятора. Сначала установите регулятор и манометр и отрегулируйте установочный винт с шагом в четверть оборота. Если давление трудно отрегулировать, значит, размер отверстия слишком велик для системы доставки.Во-вторых, поставьте машину на дино и раскрутите ролики. Если давление топлива остается высоким более 0,5 секунды на холостом ходу сразу после работы на полном газу, значит, размер отверстия слишком мал. Определение правильного размера отверстия обеспечит постоянное давление топлива и поток к форсункам, а также предотвратит отклонение поршней, штоков и втулок на юг или растрескивание.

    Топливная рейка большого объема
    Топливная рейка AEM также изготовлена ​​на станке с ЧПУ из прессованной заготовки 6061 T-6 и зависит от конкретного применения.На рельсах имеется топливный канал диаметром 1/2 дюйма, через который может протекать достаточно топлива практически для любого типа установки. Это большее отверстие также гасит обратные импульсы, создаваемые более крупными форсунками в приложениях с высокой выходной мощностью. AEM включает концевой болт и фитинг для заводской линии питания; тем не менее, на концах планки имеются резьбовые соединения, чтобы можно было использовать шланг -6 или адаптер -8. Стандартный регулятор давления топлива устанавливается непосредственно на рейку, как и регулируемый блок AEM, или его можно обойти с помощью внешнего регулятора.Еще одна хитрость - это дополнительный порт NTP рядом с портом регулятора, который можно использовать для установки манометра топлива или даже для закачки азота! Сладкий.

    Высокопроизводительный топливный фильтр
    Вторая самая крутая вещь в этом устройстве - то, что он устанавливается на складе большинства Honda и Acura. Самое крутое в топливном фильтре AEM - это то, что его нужно купить только один раз. Двухкомпонентный корпус фильтра изготовлен из алюминия 6061 и использует стандартный высокопоточный элемент FRAM или NAPA, который можно купить почти в любом магазине автозапчастей.Установка производится с использованием заводских линий. Компания AEM также обработала большие шестигранники в корпусе для облегчения разборки, а двойное уплотнительное кольцо герметизировало корпус для предотвращения утечки. Более того, компания разрабатывает фильтр Race, способный поддерживать более 1300 лошадиных сил, который будет удаленно установлен на любой автомобиль. Это означает, что вы, ребята, V8, тоже можете его использовать; только не говорите своим приятелям, что он предназначен для Honda.

    The Bottom Line
    Настройка топлива - непростая задача, которая становится еще более сложной, когда вы используете высокопроизводительный насос в сочетании с регулируемым регулятором, который подает топливо к форсункам через анемичную топливную рампу.Компания AEM не только решила дилеммы доставки с помощью своей направляющей и фильтра, но также приложила дополнительные усилия, чтобы разработать запатентованный регулятор, который действительно регулируется. Рекомендуемая производителем розничная цена регулятора составляет 220,61 доллара, в рельсовых списках - 174,95 доллара, а цена фильтра - 124,76 доллара. Примерно за 520 долларов вы можете накачать двигатель всей необходимой мощностью и никогда не беспокоиться о том, закончится ли у вас топливо. Кроме того, детали анодированы в синем, красном и прозрачном цвете с механической обработкой, чтобы хорошо смотреться под капотом. Это одна из топливных систем, которая однозначно работает.

    Электронный регулятор давления

    | Hackaday.io

    Я получил свой регулятор давления Ebay. Он был доставлен за 16 фунтов, поэтому я не ожидал многого, но был очень удивлен качеством. Вот что вы получаете в коробке:

    Толстый резиновый шланг с отверстием 8 мм для топливной системы. Тонкий силиконовый шланг с отверстием 5 мм для эталонного давления в коллекторе. Вы получите три ужасных хомута для шлангов и красивый латунный соединитель. Алюминиевая пластина с зазубриной для шланга, вероятно, заменит стандартный заводской регулятор на некоторых автомобилях.Вы также получаете монтажный кронштейн с винтами и шестигранный ключ для регулировки давления.

    Удаление 4 винтов M5 приводит к разборке устройства. Вот все внутренние компоненты. Все довольно хорошо обработано и анодировано. Не знаю, зачем они анодировали седло пружины. Возможно, они ждали, что кто-нибудь его разобьет. Диафрагма пластиковая, вероятно нейлоновая, диаметром 30 мм. Он плотно прилегает к плоской поверхности из анодированного золота в нижней части регулятора.Он либо запрессовывается, либо ввинчивается в корпус. Меня это удивило, ожидал какой-то игольчатый клапан.

    Пружина очень жесткая. Верхнее седло пружины выполнено из латуни, чтобы упираться в регулировочный винт. Нижнее сиденье алюминиевое.

    Верхний корпус содержит регулировочный винт M8 со стандартным шагом резьбы 1,25 мм и вход опорного давления в коллекторе.

    Я измерил жесткость пружины предварительного натяга, используя эту хитроумную установку.Я опирался на рукоятки, пока кончик рукоятки не сдвинулся на 10 мм и не считал силу по кухонным весам. Я рассчитал жесткость пружины 79 Нмм.

    Я собрал регулятор и провел некоторые испытания. Шел сильный дождь, и темнело, отсюда и плохая фотография.

    Регулятор питается бензином от сбитого топливного насоса и возвращается в резервуар для пинты. Я снимал показания давления через каждые пол-оборота регулировочного винта. Я остановился на 5,5 оборотах, так как бился бензонасос.Максимальное давление составляло 7,2 бар. Я сомневаюсь, что датчик точен, но показания были линейными. При отключенном топливном насосе показание манометра 5psi, отсюда и исправленная колонка показаний.

    Используя рассчитанную ранее жесткость пружины, я мог рассчитать силу, прилагаемую к пружине предварительного натяжения регулировочным винтом. Мне бы потребовалось не менее 550 Н для настройки полного диапазона регулятора. Мне понадобится очень длинный рычаг, чтобы получить механическое преимущество, необходимое для регулировки регулятора от сервопривода для хобби, и тогда у меня не будет достаточного хода.Требуется немного переосмыслить.

    Я немного поработал на ebay и заказал ходовой винт, гайку и подшипники, изначально предназначенные для 3D-принтера. Я планирую управлять этим от сервопривода hobby, действующего на рычаг 3 к 1, чтобы отрегулировать предварительную нагрузку пружины на регуляторе. Чтобы получить требуемый ход ходового винта, мне придется модифицировать сервопривод с помощью потенциометра с внешней обратной связью, чтобы можно было несколько оборотов выхода

    Регулируемый регулятор давления топлива Suzuki - Руководство по ремонту.co

    Хотите, чтобы ваш Suzuki работал максимально плавно? Затем убедитесь, что он получает точное количество топлива - для идеального сгорания при каждой поездке.

    С помощью регулируемого регулятора давления топлива (FPR) вы можете регулировать давление топлива вашего Suzuki, чтобы обеспечить постоянную подачу оптимального количества газа для невероятно плавной и невероятно эффективной работы. Каждый раз.

    Что такое регулируемый FPR (и как он работает)?

    Современные автомобили с впрыском топлива работают с топливными насосами в баках, а внутренний регулятор следит за тем, чтобы заданное давление топлива проходило через направляющие, а любые остатки отправлялись обратно в бак.

    Тем не менее, модифицированные и модернизированные системы впуска и выпуска воздуха не учитывают необходимость большего количества топлива, чтобы эти детали работали наилучшим образом. Но с помощью регулируемого FPR вы можете настроить давление топлива, чтобы обеспечить оптимальное сочетание воздуха и топлива в вашем двигателе для идеального сгорания и максимальной эффективности при каждом движении.

    Найдите регулируемый FPR, который идеально подходит, выбрав год выпуска и модель вашего Suzuki из раскрывающегося списка выше

    Какие преимущества я увижу?

    • Чрезвычайно точный и последовательный наддув топлива - в ДВА раза превышающий заводской расход топлива!
    • Подача топлива максимальная (с повышением давления топлива)
    • Повышенные ходовые качества - в районе 5-10 лошадиных сил!

    Характеристики:

    • Сверхвысокое качество, долговечность, долговечность
    • Регулируется до 0–10 кг / см2 (0–140 фунтов на кв. Дюйм) для максимальной производительности топливного насоса
    • Сброс показаний манометра давления топлива
    • Все монтажное оборудование и шланги включены

    В вашей упаковке...

    1 x регулируемый регулятор давления топлива

    1 х манометрический газовый шланг

    1 х Прочая фурнитура (согласно фотографиям)

    Примечание: мы отправляем БЕСПЛАТНО в США

    Выберите год выпуска и модель своего Suzuki из раскрывающегося списка выше, чтобы найти идеально подходящий регулируемый регулятор давления топлива.

    FUELAB EFI Регулятор давления топлива и универсальный комплект фитингов DIY AN (СИНИЙ)

    Стоимость доставки не может быть рассчитана.Пожалуйста введите действительный почтовый код.

    0,00 фунтов стерлингов за доставку за каждый дополнительный отвечающий критериям товар, который вы покупаете у fuel-performance при использовании корзины для совершения покупки.

    Местонахождение товара: Аскот, Великобритания

    Доставка по всему миру

    Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

    Изменить страну: -Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д'Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) ФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияРеспублика ГабонГамбияГрузияГерманияГанаГибралтарГрецияГренадаГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГуйанаГондурасГвинияГвинея-БисауИндияИндияИндия KuwaitKyrgyzstanLaosLatviaLebanonLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican город StateVietnamVirgin остров (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

    Доступно 5 ед. Введите число, меньшее или равное 5.

    Выберите допустимую страну.

    Почтовый индекс:

    Пожалуйста, введите действительный почтовый индекс.

    Пожалуйста, введите 6 цифр почтового индекса.

    Транспортировка и транспортировка

    Каждый дополнительный элемент

    Кому

    Сервис

    19 фунтов стерлингов.99

    Российская Федерация

    Стандартная доставка (Standard Int'l Postage)

    Ориентировочная доставка в течение 13-35 рабочих дней

    32 фунта стерлингов.99

    Российская Федерация

    Ускоренная доставка (экспресс-доставка)

    Расчетное время доставки в течение 11-29 рабочих дней

    * Предполагаемые даты доставки - открывается в новом окне или вкладке , включая время обработки продавцом, почтовый индекс отправителя, почтовый индекс места назначения и время приема и будет зависеть от выбранной службы доставки и получения подтвержденного платежа.Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки.

    Расширенные советы по настройке EFI с давлением топлива

    Загрузите этот технический бюллетень в формате PDF

    Дополнительные советы по настройке EFI с давлением топлива

    Изменение давления топлива в системе EFI - эффективный метод воздействия на производительность двигателя и увеличения мощности. Однако существует множество правил, которые можно, а что нельзя, и практических правил, усвоение которых на собственном горьком опыте может быть неприятным.Ниже приведены многие ключевые моменты, советы и идеи, которые все «тюнеры» должны знать и понимать, прежде чем запускать регулируемый регулятор Aeromotive. Надеюсь, это поможет, удачи и спасибо, что выбрали Aeromotive!

    1.) Установите манометр топлива перед снятием штатного регулятора давления топлива и оставьте его установленным до окончательной регулировки нового.

    2.) НЕ используйте заполненные жидкостью топливные манометры в любом автомобильном тюнинговом приложении. По своей конструкции они не могут обеспечивать постоянные показания при изменении температуры манометра.

    3.) Начните с настройки вашего регулируемого регулятора на то же давление топлива, что и стандартный регулятор. Помните: всегда отсоединяйте линию вакуума / наддува от любого регулятора при проверке или регулировке «базового» давления топлива, а затем снова подсоединяйте ее перед поездкой!

    4.) Первоначальные изменения давления топлива для настройки производительности всегда должны начинаться с корректировок в сторону более высокого давления, чем стандартное. Это помогает определить, где двигатель хочет получить топливо, избегая при этом опасного для двигателя состояния обедненной смеси на начальных этапах настройки.

    5.) Вносите небольшие пошаговые изменения и измеряйте результаты после каждого изменения. Настройка на колесном динамометрическом стенде или на треке позволяет легко и безопасно наблюдать и оценивать любое влияние на производительность.

    6.) При заметном улучшении производительности ОСТАНОВИТЕСЬ, ОСТАНОВИТЕ РЕГУЛИРОВКУ ДАВЛЕНИЯ, особенно если вы увеличиваете HP за счет более низких настроек давления (более бедных). Для обеспечения долговечности двигателя настоятельно рекомендуется устанавливать конечное давление топлива на 1-2 фунта / кв.дюйм выше давления, обеспечивающего наилучшую обедненную мощность.

    7.) Целью изменения давления топлива является оптимизация соотношения воздух / топливо (AFR) для достижения наилучшей мощности при полностью открытой дроссельной заслонке (WOT). Настоятельно рекомендуется настройка с помощью широкополосного A / F-метра O-2.

    8.) Регулировка базового давления топлива большинства современных двигателей EFI первоначально влияет как на WOT, так и на AFR на холостом ходу / крейсерском режиме. Однако постоянные аффекты в основном относятся только к WOT AFR. Изменяйте давление топлива на основе WOT AFR и игнорируйте управляемость / круиз AFR, пока WOT не будет правильным и безопасным!

    9.) Во время крейсерского полета с низкой нагрузкой большинство компьютеров управления двигателем работают в «замкнутом контуре», используя стандартную обратную связь O2, чтобы постоянно корректировать ширину импульса форсунки (подачу топлива) в сторону наилучшего худого AFR 14,7: 1. Это целевое отношение A / F обычно называют «стехиометрическим» или «стехиометрическим» и представляет собой химически правильный баланс воздуха и топлива для полного сгорания. Компьютер «изучает», что необходимо для поддержания «стойкости», и сохраняет эту информацию до тех пор, пока полученная память не будет очищена путем отключения компьютера от батареи на 5 минут или более.

    10.) Номера AFR могут сбивать с толку. Соотношение - это количество частей воздуха на одну часть бензина. Таким образом, чем больше первое число, тем больше воздуха в двигателе на одну часть топлива (бедная смесь). Чем меньше первое число, тем меньше воздуха на одну часть топлива (богатое).

    11.) С бензином; AFR 10: 1 ОЧЕНЬ БОГАТЫЙ. AFR 20: 1 ОЧЕНЬ БЫЛО. Best WOT AFR зависит от комбинации двигателей и используемого топлива. Двигатели без наддува (NAS), работающие на бензине, будут иметь максимальную мощность между 12.0: 1 и 13,2: 1. Комбинации с принудительной индукцией хотят быть богаче, чем аналогичный двигатель NAS. Они никогда не должны быть беднее 12,5: 1 и могут доходить до 11,0: 1 для высокого наддува на перекачиваемом газе. Всегда начинайте с более богатого AFR, затем постепенно работайте с меньшим расходом, внимательно следя за мощностью и внимательно ища признаки детонации.

    12.) Изменение давления топлива для решения проблем с управляемостью с помощью стандартного компьютера может дать только временные результаты. Отрегулируйте давление топлива для достижения желаемого значения WOT A / F, затем оставьте его в покое.

    13.) Для лучшей управляемости со штатным компьютером, как только давление топлива будет настроено для получения правильного значения WOT A / F, отключите его, чтобы очистить всю запомненную память, затем снова подключите его через 5 минут и управляйте автомобилем в течение нескольких дней, давая компьютеру достаточно времени, чтобы изучить новую стратегию улучшения управляемости и производительности в замкнутом цикле. Если через несколько дней проблемы с управляемостью все еще существуют, рассмотрите возможность использования специального чипа или «прошивки» штатного ЭБУ, чтобы помочь восстановить хорошую производительность «замкнутого контура».

    14.) Если оптимальное давление топлива для управляемости отличается от давления для характеристик WOT, установите давление для достижения наилучших характеристик WOT и отметьте наилучшее давление для управляемости, чтобы вы могли передать эту информацию специалисту по сжиганию стружки или программисту. ЕСЛИ НАИЛУЧШЕЕ ДАВЛЕНИЕ ДЛЯ ДВИЖЕНИЯ МЕНЬШЕ, ЧЕМ ДЛЯ WOT, НЕ ЗАПУСКАЙТЕ WOT, КОГДА РЕГУЛЯТОР НАСТРОЕН НА НИЖНЕЕ ДАВЛЕНИЕ, ИЛИ МОЖЕТ ПРОИЗОЙТИ СБОР ДЕТОНАЦИИ И ПОВРЕЖДЕНИЯ ДВИГАТЕЛЯ!

    15.) Помните, что по мере того, как давление топлива повышается все выше и выше, поток, доступный от топливного насоса, становится все меньше и меньше.Это особенно применимо к комбинациям принудительной индукции с FMU. Если давление топлива необходимо чрезмерно поднять, убедитесь, что у вас больше топливной системы, чем вы думаете, что вам нужно, чтобы обеспечить достаточный поток при максимальном давлении.

    Система впрыска топлива Hamilton. Пружины регулятора давления

    Замена пружин регулятора давления топлива

    Для корпуса дроссельной заслонки с 2 стволами Я испытал много пружин в поисках замены для всех сломанных, которые я нашел.Я также искал варианты, чтобы сделать систему более настраиваемой и поддерживать больше HP, чем стандартные настройки инжектора. Я сузил количество вариантов до трех. 1. Замена штока 11-14 фунтов на квадратный дюйм - это обеспечивает ~ 12 фунтов на квадратный дюйм при настройке штатного регулятора. 2. Производительность15-20psi - обеспечивает ~ 18psi при стандартной настройке регулятора. 3. Высокоэффективная / поздняя модель 454 28-34psi ~ Это обеспечивает ~ 30psi при стандартной настройке регулятора. Выбирайте пружину при заказе.Как многие знают, GM использовала инжектор, которого было достаточно для работы штатного двигателя. Чтобы система не отставала от модификаций, штатный насос TBI был заменен, а регулятор давления топлива или форсунки, или и то, и другое необходимо было отрегулировать. Рассчитать новый расход форсунки при регулировке давления топлива довольно просто. Взяв страницу от GM, когда они увеличили давление топлива на последней модели 454 TBI с 12 фунтов на квадратный дюйм до 28 фунтов на квадратный дюйм и использовали меньший (более распространенный / более дешевый) инжектор, который обеспечивал лучшее распыление топлива, мы можем сделать то же самое с нашим.Любые изменения давления или форсунок влияют на расход и требуют правильной настройки. Но форсунки должны иметь возможность пропускать достаточно топлива, чтобы поддерживать мощность двигателя.

    Comments |0|

    Legend *) Required fields are marked
    **) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
