Как сделать съемник шаровых опор своими руками?

Шаровые опоры относятся к расходным материалам, которые сложно демонтировать без специального оборудования.

Посадочный узел постоянно находится под силовым давлением, в результате чего металлические части буквально прикипают друг к другу. Универсальные съемники подходят не всегда, исполнение подвесок на разных автомобилях отличается друг от друга.

Даже в одном автомобиле, на каждом рычаге подвески могут применяться различные конструкции узла крепления. Покупка нескольких комплектов оснастки обходится слишком дорого, поэтому многие мастера предпочитают изготавливать съемник шаровых опор своими руками.

Для чего нужны шаровые опоры?

Конфигурация подвески автомобиля (особенно передней), должна обеспечивать строго горизонтальное расположение оси вращения колеса относительно дороги. При этом, ступица является поворотным узлом.

Перед инженерами стоит сложная задача: шарнир должен иметь свободу движения минимум на 180° во всех плоскостях.

Узел представляет собой стальной хвостовик с резьбой, который крепится на поворотном кулаке ступицы. На конце хвостовика расположен шарнир в виде шара в сферической оболочке.

Конструкция съемника

Для того, чтобы выпрессовать шарнир из подвески, требуется нешуточное усилие. Некоторые автовладельцы просто выбивают хвостовик кувалдой, при этом есть риск повредить резьбу.

Для облегчения демонтажа придуман съемник шаровых опор, с помощью которого можно создать усилие без ударной нагрузки. Чтобы понять, как сделать приспособление своими руками, рассмотрим различные варианты исполнения:

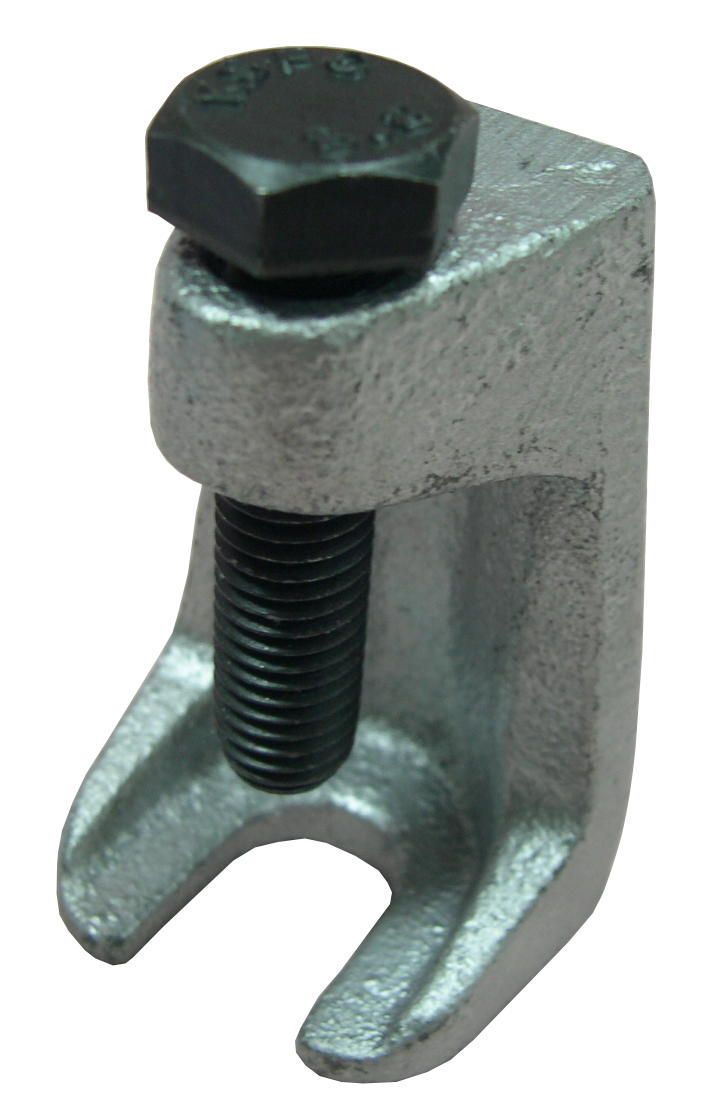

На иллюстрации изображен винтовой съемник шаровых опор.

1. Палец шарнира (1) плотно установлен в корпусе поворотного кулака (2).
2. На кулак надевается кронштейн съемника (3).
3. C помощью винтового упора (4) создается необходимое давление на палец.

Преимущество конструкции – равномерное и направленное давление съемника на шаровую опору позволяет избежать перекосов и повреждений узла. Недостаток – инструмент можно использовать только при наличии свободного пространства над крепежной гайкой.

Несмотря на сложность конструкции, такой съемник шаровых опор можно изготовить своими руками. Вам потребуются:

• стальной лист толщиной не менее 4 мм;
• болт с классом прочности от 9,8 и выше;
• гайка, или выточенная на токарном станке втулка с резьбой;
• сварочный аппарат, болгарка.

Конструкция и размеры съемника разрабатываются под конкретную шаровую опору, приспособление не универсально.

Если место установки шаровых опор достаточно компактно, можно изготовить съемник из обрезка трубы, приварив на торцах заглушки с отверстиями. К одной из них приваривается упорная гайка.

Такая конструкция более надежна. Большинство фабричных съемников выполнены по этой схеме.

Следующий вариант – винтовой съемник лестничного типа. Изготавливается из стальных стяжек, с помощью которых крепятся серьги рессор. Для установки в рабочее положение, необходимо равномерно затягивать резьбовые шпильки, а создание усилия обеспечивается с помощью болта.

Таким съемником можно выпрессовывать шарниры из посадочных мест в рычагах. Приспособление становится универсальным, если к нему добавить комплект из втулок разного диаметра (отрезаются от стальных труб). Но выдавить палец шаровой из кулака, этот съемник не сможет.

Съемник типа клин (или вилка)

На иллюстрации показан фабричный вариант.

Работа с таким съемником требует физических усилий. Чем длиннее рычаг – тем легче демонтировать шарнир.

Принцип работы простой: загоняется клин между корпусом шаровой и рычагом подвески, затем с помощью рычага производится отрыв хвостовика от посадочного гнезда.

Серьезный недостаток приспособления – есть возможность повреждения рычага подвески. Пыльник шаровой опоры также рвется, поэтому использовать его повторно не получится.

Такой съемник можно изготовить из стального круга 12-16 мм. Понадобится сварочный аппарат и работа кузнеца. Клиновидную форму «вилки» лучше придать с помощью ковки: если вы просто сточите металл, утратится прочность.

После окончательной обработки самодельного съемника, его необходимо закалить. Сталь нагревается до малинового цвета, и погружается в воду или масло.

Важно! Клиновидный съемник применяется только при наличии достаточного зазора между шаровой и рычагом. Забивать клин с помощью молотка (кувалды) недопустимо, можно повредить подвеску.

Рычажный съемник

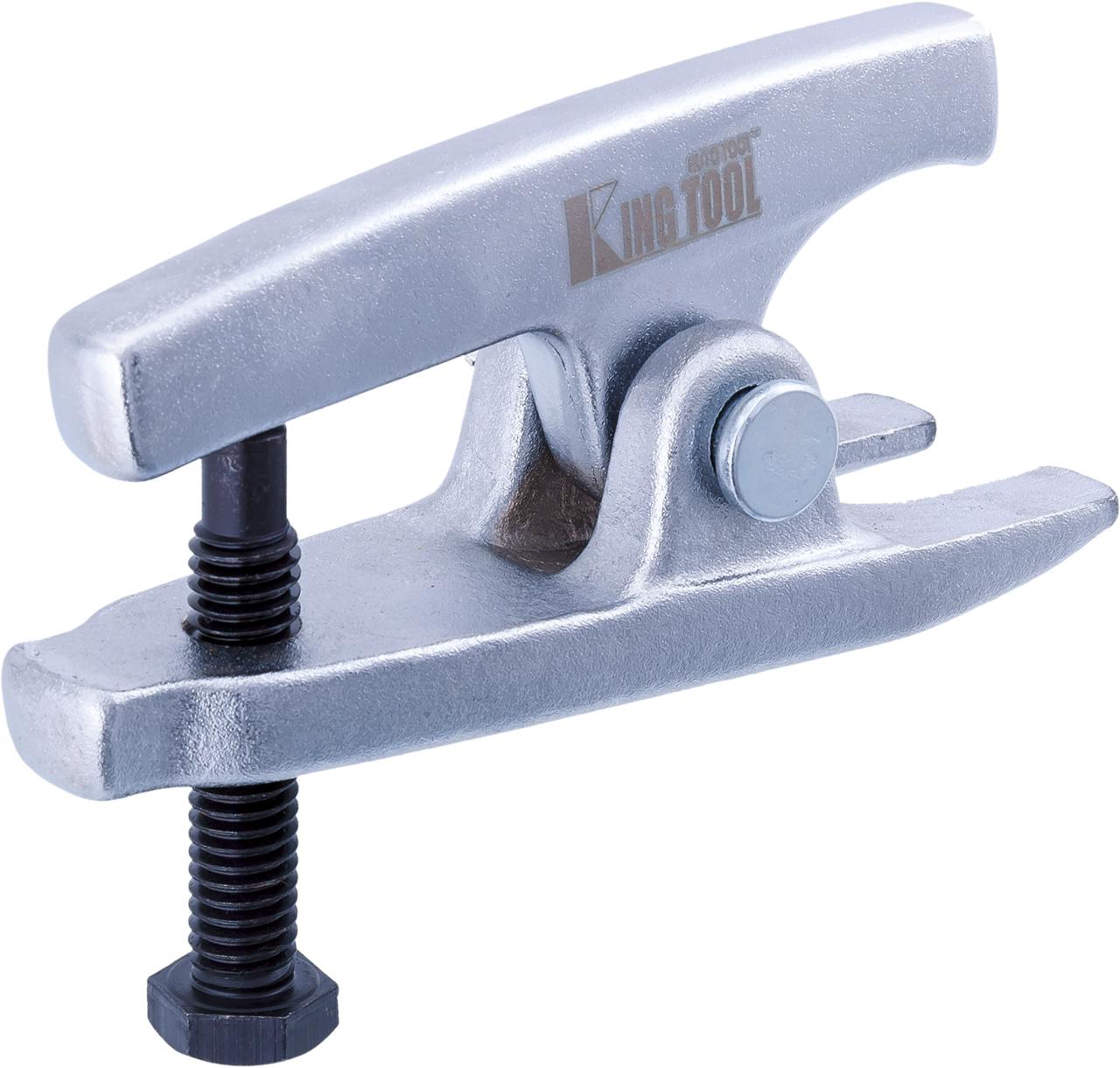

В отличие от винтового, приспособление использует как силу резьбы, так и рычага.

Принцип работы виден на иллюстрации:

Плечо рычага относительно оси шарнира увеличивает силу на резьбе как минимум в два раза. Срыв пальца шаровой происходит более равномерно. Благодаря вынесенному шестиграннику, элементы подвески не будут мешать рукоятке ключа при затяжке болта.

Рычажный съемник шаровых опор можно изготовить своими руками, только для этого потребуется больше материалов. Простейший вариант – две толстые стальные пластины, стянутые болтом.

В середину укладывается втулка: в качестве распорной оси вращения (по аналогии с бельевой прищепкой). При определенной аккуратности, приспособление нормально работает.

Если вы располагаете сварочным аппаратом, лучше изготовить конструкцию по аналогии с промышленным образцом. Размеры подбираются в соответствии с конструкцией вашей подвески.

В качестве донора может пригодиться старый рожковый ключ (20-30 лет назад не экономили на качестве металла для инструмента).

Самодельный съемник шаровой опоры, чертеж с размерами — видео

Как часто нужно менять шаровую опору?

Периодичность замены шарниров определена в инструкции по техническому обслуживанию любого автомобиля. Однако, с учетом «качества» дорог, опоры выходят из строя значительно чаще установленного срока 40-60 тысяч км.

Кроме того, если поврежден резиновый пыльник, внутрь шарнира попадает влага и грязь. Если вовремя не заметить порыв – узел выйдет из строя через несколько сотен километров.

Износ диагностируется по наличию люфта и характерному стуку подвески. Рекомендуется регулярно проверять состояние шарниров, особенно после поездок по разбитому асфальту или в условиях бездорожья.

About sposport

View all posts by sposport

какие съёмники эффективны при снятии шаровых опор и наконечников рулевых тяг

Всем известно, что чем качественнее шаровая опора или палец рулевой тяги, тем дольше они служат. Но не всем известно, что чем дольше они служат, то тем крепче прикипает конус детали к гнезду. И разъединять их рано или поздно приходится. Момент затяжки гаек пальцев шаровых опор примерно 10 кгс·м. (о правильной затяжке крепежа и инструменте для этого, можно почитать в этой статье). Нетрудно подсчитать, что конусный палец при такой затяжке запрессовывается в гнездо с усилием в несколько десятков тонн. И так как тело пальца и гнезда имеют коническую форму (как чоп в бочке), а так же бывает, что между сопряжением попадает влага и впоследствии коррозия, то вырвать шаровый палец назад не так то просто.

Как бывает очень часто, простейший способ решения этой проблемы у многих «мастеров»- это газовая горелка и кувалда. Но после такого народного ремонта, может потребоваться замена всей подвески в сборе. Поэтому что бы избежать потерю времени, нервных клеток и денег, советую использовать при ремонте более деликатный инструмент — специальные съёмники. Но в продаже их бывает десятки вариантов, и перед владельцем машины, особенно для новичка, встаёт вопрос — так какой же выбрать? Давайте пробежимся по нескольким вариантам и оценим их эффективность, и думаю, что вопрос выбора решится после прочтения этой статьи. Тем более у кого есть знакомый токарь и фрезеровщик, то не найдя нужный съёмник в продаже, можно изготовить его самостоятельно, особенно самые простые. Кстати специальные съёмники для шаровых опор в продаже начали появляться сравнительно недавно, а раньше умельцы изготавливали их самостоятельно.

Начнём с самого простейшего, но не смотря на это, самого безотказного — клина. Клин забивают между гнездом и головкой шарового шарнира до тех пор, пока не отделится от гнезда другой клин (конус) шарового пальца. Как гласит народная пословица — клин клином вышибают, но резиновый пыльник при этом рвётся, и поэтому клин можно использовать только для выпрессовки изношенных шарниров. А бывает ступицу нужно снять для ремонта, но рулевые пальцы ещё не изношены. Тогда помогут винтовые съёмники, у которых нет главного на мой взгляд недостатка клина — применения ударной техники ремонта, от которой подвеска не улучшит своё «здоровье».

Этот съёмник, что на фото 2, удобен для Жигулёвской классики. Его очень просто установить и зафиксировать на центре пальца коническим выступом винта съёмника. Теперь только следует накидным ключом на 17 затянуть мелкорезьбовой винт, и шаровый палец выпадет, оставив целым резиновый пыльник.

На фото 3, изображён почти такой же съёмник как и выше, только чуть крупнее по размеру. Он подойдёт для рулевых наконечников Москвичей, Волг и некоторых иномарок. У этого съёмника только один недостаток: коническая выемка на конце винта, которая показана стрелкой, (выемка нужна для фиксирования винта на центре пальца) бывает сминает первую нитку резьбы на пальце, так как винт для передачи усилия вращается.

Тот же недостаток и у съёмников на фото 4 или 5. Эти съёмники предназначены для демонтажа пальцев рулевых наконечников передне-приводных машин, на которых проушина изготовлена (отштампована) из стального листа и сбоку её оставлен буртик. Под этот буртик на съёмнике выфрезерованны специальные пазы ( видно в деле на фото 5). На мой взгляд, на фото 4 справа более аккуратный и удобный съёмник с круглыми пазами, который садится на палец более аккуратно.

На фото 6 показан более универсальный съёмник, так как его зев регулируется закладными скобами. Этот съёмник подходит даже Соболю и Газели, но у него такой же недостаток как и у съёмника на фото 3, сминание винтом резьбы на пальце. Впрочем винт можно легко доработать, например приварив на его торец стальной шарик от подшипника или проточив его на станке под торец любого пальца. У этого съёмника при работе обычно деформируется закладная скоба, но и её можно при желании восстановить. Ну и как всегда универсальность бывает неудобна для отдельных автомобилей, так как  этот съёмник всё же великоват для легковых машин.

Съёмник на фото 7, который на первый взгляд выглядит массивным, примитивным и неуклюжим, на практике оказался лучшим из всей статейной коллекции. Ну во-первых он универсален и подходит практически для любых рулевых тяг, а так же для шаровых опор. На пальце он резьбу не портит и хорошо держится, так как крючок его неподвижен. И благодаря своему могучему резьбовому диаметру М20х1,5 и соответствующей гайке под ключ на 30 мм, этот съёмник способен развить чудовищно мощное усилие, и если и этого окажется мало, то крючок можно обстучать молотком. Обычно после этого, даже очень прикипевший палец срывается с места. Кажущаяся массивность и громоздкость этого съёмника, как оказалось нисколько не мешает установке его на палец. Ну и ещё одно достоинство — силовая гайка находится всегда снизу и поэтому легко доступна для ключа. И поэтому такие съёмники чаще других встречаются в мастерских автосервиса.

Съёмники на фото 8 и 9 можно применять только для демонтажа шаровых опор. Съёмник на фото 8 — это зря выброшенные деньги, так как приваренная вилка его отломилась при первой нагрузке. К тому же фиксации прижимной планки нет и поэтому съёмник при работе всё время наровит соскользнуть. Усилие винта не большое и поэтому приходится всё время помогать ударами молотка по тяге, а ударная техника разборки — это уже колхоз, а не деликатный ремонт. Ну и последний недостаток — соединительная планка не позволит установить этот съёмник на рулевой шаровый палец.

На фото 9 съёмник немного лучше, так как положение зажимов можно отрегулировать винтом и есть кое какая фиксация. Основание его цельно-кованое и поэтому достаточно прочное, но резьба диаметром всего М16х2 не позволит развить требуемое усилие, да и шаг резьбы великоват, и поэтому приходится опять пускать в ход молоток, нанося удары по корпусу и проушинам.

Представленные на фото 10 и 11 съёмники, очень похожи на те, что раньше изготавливали умельцы из токарных резцов. Съёмник на фото 10 пусть выглядит немного грубее, но два скоса на конце делают его в большинстве случаев удобнее. На фото 11 съёмник облагороженного вида, так как покрыт цинком и даже имеет рукоятку, но конец его однобокий (хотя можно подточить). Кстати не пойму зачем на этих съёмниках установлены кольцевые пружины, так как удобнее работать без них. Оценка им примерно на четвёрочку.

Съёмник изображённый на фото 12 можно повесить на стену гаража рядом с каким то плакатом, так как эта модель чисто декоративная и другой пользы от него не добьёшься. Только многие попытки и случайная удача может и помогут что то сделать. Упоры этого съёмника даже не хотят держаться в резьбовой серьге. Попадётся такой в продаже, проходите мимо.

Наконец то ещё один редкий, но полезный инструмент, изображённый на фото 13. Те, кто приобретёт такой съёмник, смогут быстро заменить в рулевых тягах пальцы и сухари на Москвичах и других машинах. Для этого приспособление можно основательно зажать в тиски, так как плоскости его корпуса предназначены и для этого тоже.

Очень тяжело разобрать сошку рулевого механизма без специального приспособления и именно для этого и предназначен съёмник изображённый на фото 14. Работает это изделие очень эффективно и резьба на нём соответствующая, рассчитанная на огромное усилие. Если же и этого будет недостаточно, то спасёт положение постукивание по корпусу молотком, и сошка непременно стронется с прикипевшего места.

Не хуже, и даже лучше для рулевых сошек и съёмник на фото 15, так как он более основательный, тянет сильнее и сидит лучше. Но с ним не ко всем рулевым механизмам можно подлезть.

Из всего выше перечисленного можно сделать вывод. В наборе инструмента хорошего мастера, наиболее рекомендуемые, эффективные и достойные съёмники пальцев шаровых опор и рулевых тяг — это изделия на фото 2, 5, 7, 10, 11, 13, а так же съёмники для рулевых сошек. Остальные изделия рассчитаны на любителя и их можно купить, если не найдёте в продаже более эффективные вышеперечисленные съёмники. Удачного выбора и последующего их использования.

Cъемник шаровых опор своими руками

Во время ремонта ходовой части или рулевого управления на Ниве Шевроле, автовладелец сталкивается с тем, что необходимо снять шаровую опору, и сделать это без специального инструмента практически не реально, так как посадочное место, где размещены вышеперечисленные элементы, загрязняется. Для этого существует специальный съёмник, который упрощает в разы выпрессовку. Приобрести его можно практически в любом автомагазине, но также можно сделать съемник шаровых опор своими руками, ниже приведено несколько способов, как это можно сделать.

Виды винтовых съёмников

• Винтовой разжимной

1. Для того чтобы его изготовить необходим прут с четырьмя или шестью гранями, который подходит под ключ на девятнадцать — семнадцать
2. Сверлильным станком внутри прута просверливаем специальное отверстие и нарезаем резьбу, которая будит подходить под болт М восемь
3. Берем болт и вставляем  в отверстие, которое подготовили специально для него, на этом специальный инструмент готов

Давайте рассмотрим, как он работает, и как пример будет выпрсесовка верхней шаровой опоры.

1. Не снимая стопорную гайку, выкручиваем ее
2. Берем сделанный съёмник и вставляем его так  между пальцев опор, чтобы шляпка болта упиралась в палец, который необходимо выпрессовать
3. Затем двумя ключами, одним удерживая корпус съёмника, а вторым выкручивая болт, раскручиваем до того момента пока не произойдет выпрессовка с посадочного места.

Если необходимо, снять нижнюю шаровую, то съёмник следует перевернуть и проделать все те же действия.

• Винтовой Г-образный

1. Для изготовления нужен круглый пятнадцати или семнадцати сантиметровый прут из металла, у которого диаметр будет десять или больше миллиметров. Зажимаем его в тиски и сгибаем его буквой Г, получившееся короткая сторона должна быть 5 сантиметров
2. С длинной стороны нарезаем резьбу, и нанизываем на нее гайку
3. На металлической пластине толщина, которой должна быть не меньше полсантиметра по технологии съёмника-клина прорезаем специальные отверстия, в которое будет вставляться палец опоры
4. Берем полученный клин, и вставляем в Г образную заготовку и закручиваем гайку, таким образом, чтобы у пластины был хороший ход.
5. Вставляем в щель, между опорой и проушиной инструмент так чтобы  он упирался  в палец, и  закручиваем гайку, выдавливая при этом палец

• Винтовой съемник шаровых опор, изготовленный из уголка

1. Берм металлический уголок семи восьми сантиметров  и толщиной пол сантиметра
2. С двух сторон делаем распил, через который он будет, закрепляется к проушине
3. Вырезаем два треугольника и привариваем их с дух баков уголка
4. Берем болт с гайкой на семнадцать и к гайке с двух сторон привариваем проставки что поможет расположить болт так чтобы палец опоры и болт съёмника был на одной оси
5. Привариваем полученную конструкцию, к уголку так чтобы гайка  была напротив пропила
6. В зафиксированную гайку вкручиваем болт и по аналогии как указанно выше отжимаем палец

Это три простейших  съёмных механизмов для снятия шаровых опор, и для того чтобы сделать их  можно воспользоваться подручными материалами, самое основное что нужно для этого это понимание всего принципа работы, ниже представлен чертеж который поможет понять все эти принципы. А так вариантов существует большее количество и если у вас есть хоть немного фантазии и небольшие знания в слесарном деле, то можно придумать и изготовить свой инструмент который будет подходить именно под вас.

Замена шаровых опор своими руками: пошаговая инструкция — Статьи

Каждый автолюбитель сталкивался с ситуацией, когда в автомобиле слышны посторонние стуки и звуки, которые нехарактерны для исправных механизмов. Среди множества факторов, которые могут быть их причиной, особого внимания заслуживает износ шаровой опоры. Это самый распространенный случай появления шумов, требующий замены шаровой опоры транспортного средства, иначе последствия могут быть плачевными.

Шаровая опора

Рассматриваемый элемент автомобиля соединяет ступицу колеса и рычаг подвески, обеспечивая колесным парам возможность поворачиваться. Конструктивно данный узел состоит из корпуса, выполненного из прочного полимера, и пальца, по форме напоминающего гриб.

При выходе из строя шаровой опоры авто, можно обратиться за помощью к специалистам ближайшего автосервиса, или же заменить её своими руками (как нижнюю, так и верхнюю). В последнем случае вы сможете существенно сэкономить на услугах автомеханика.

Когда нужно менять шаровую

Профессионалы рекомендуют производить замену шаровой после прохождения автомобилем 100 000 км. Это оптимальный вариант, который не требует особых финансовых затрат, поскольку деталь не отличается сложным механизмом или конструкцией. Но это в идеале. В реальности, в силу плачевного состояния российских дорого и низкого качества используемых запчастей, замена шаровых шарниров производится намного чаще.

Признаки неисправности

Услышав нехарактерные звуки автолюбителю необходимо выяснить причину их появления. Для того, чтобы убедиться в неисправности шаровой опоры, нужно снять блокировку руля, после чего покачать рулевое колесо в разные стороны резкими короткими движениями. Двигатель автомобиля в это время должен быть заглушен.

Если шаровая опора имеет существенные повреждения, то во время манипуляций с рулем будут слышны стуки. Тут нужно определить, с какой стороны они доносятся, чтобы понимать, какая опора имеет конструктивный дефект.

В случаях, когда износ незначителен, данный метод может не выявить неисправности. Тогда своими подозрениями лучше поделиться со специалистами техцентра, которые смогут проверить целостность каждой шаровой опоры, а также наконечников и рулевых тяг.

Замена элемента подвески

Перед тем, как начинать ремонт, транспортное средство необходимо разместить на подъемнике. Также замену шаровой без съемника можно выполнять при наличии смотровой ямы в гараже, что актуально для тех, кто планирует проводить эти мероприятия самостоятельно.

В этом случае следует использовать противооткатные клинья, которые устанавливаются под каждое колесо авто, а также включить вторую передачу и затянуть ручник. Для выполнения работы понадобится целый набор инструментов, который включает:

• ключ на 22 и на 7;
• разводной ключ;
• медицинский шприц;
• щетку по металлу;
• съемник шаровых опор.

Помимо этого, необходимо запастись специальной смазкой для шаровых опор и проникающей жидкостью WD-40. Замена верхней и нижней опоры транспортного средства выполняется по одному алгоритму.

1. Снимается колесо.
2. При помощи щетки осуществляется зачистка креплений и их обработка жидкостью WD-40.
3. Ослабляются гайки опор примерно на два оборота, для чего используется ключ.
4. Устанавливается специальный съемник, позволяющий демонтировать опоры за один прием, поочередно верхнюю и нижнюю.
5. При необходимости приложения дополнительного усилия применяется молоток и выколотка.
6. После выпрессовки опор снимаются крепежные элементы, а также зажимаются рычаги, что предотвращает прокручивание пальца.
7. Производится демонтаж опоры, и очищается место её посадки на рычаге.
8. Уплотнительная шайба снимается с изношенной детали и ставится на новую опору.
9. Выполняется монтаж нового элемента, который предварительно смазывается веществами Литол-24 или ШРБ-4.
10. Устанавливается на штатное место пыльник.
11. Шаровая опора окончательно фиксируется на рычаге, путем затягивания гайки.

Если акцентировать внимание на нижней опоре, то тут имеются некоторые нюансы. Так, при выкручивании крепежной гайки часто начинает прокручиваться палец. Исправить ситуацию помогает монтажка, которая вставляется между кулаком и тормозным щитом.

Также может понадобиться ключ на 7, который позволяет снять заглушку, чтобы проверить наличие смазки. Пополнить или заменить последнюю можно при помощи шприца (без иглы). После этого можно сказать, что замена шаровых опор своими руками успешно закончена.

Замена шаровой без съемника

Чтобы произвести замену передней шаровой опоры без использования специального съемника, достаточно подобрать участок с плотным покрытием, и иметь необходимый инструмент.

Для этих целей понадобятся:

• противооткатные упоры;
• два домкрата;
• молоток;
• лом или монтажка;
• рожковые и накидные ключи.

Процедура снятия шаровой опоры подразумевает следующие последовательные действия.

1. Подъем авто с помощью домкратов и его фиксация в неподвижном состоянии.
2. Установка противооткатных упоров или кирпичей под колеса.
3. Демонтаж колеса со стороны поврежденного элемента подвески.
4. Зачистка соединения рычага и шаровой опоры.
5. Обработка пальца средством против ржавчины.
6. Снятие гайки с пальца.
7. Создание давления на рычаг подвески при помощи лома или монтажки.
8. Выбивание опоры резким ударом молотка по соединению с рычагом.
9. Отведение поворотного кулака и снятие соединительных болтов.

После правильного выполнения всех пунктов шаровая опора легко демонтируется, а установка новой детали выполняется в обратном порядке, но лишь после предварительной зачистки и смазки посадочного места.

Если все вышесказанное вам понятно, и предстоящие мероприятия не пугают, тогда смело можете выполнять замену шаровых опор самостоятельно. Однако качество проведенного ремонта может заметно пострадать. Для того, чтобы избежать негативных последствий, вы можете обратиться в наш сервис, заполнив форму нижу.

Съемник рулевых наконечников ваз

Съемник шаровых опор своими руками, фото, чертежи

Во время проведения ремонт ходовой части и рулевого управления практически всегда возникает надобность в снятии шаровых опор или наконечников рулевых тяг.

Особенностью этих конструктивных элементов является то, что палец опоры или наконечника имеет конусную форму, которой он входит в посадочное гнездо.

В процессе эксплуатации плотность посадки возрастает настолько, что поверхности данного соединения практически прикипают друг к другу.

Дополнительно между пальцем и гнездом может попасть влага, вызывающая очаги коррозии, которые еще больше уплотняют соединение.

Поэтому для снятия шаровых опор или наконечников применяются специальные съемники, позволяющие выпрессовать палец с минимальными усилиями.

Виды съемников

Рынок автоинструментов предлагает широкий выбор таких съемных механизмов, которые можно подразделить на два вида:

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Усилие в них создается за счет завинчивания болта в корпус съемника. Сам корпус надевается на проушину опоры, а при закручивании болт упирается в палец опоры и выпрессовывает его из гнезда.

Рычажные съемные механизмы не менее эффективны, но они больше по габаритам, поэтому не для каждого авто они могут подойти.

К примеру, таким съемником на ВАЗ-2107 верхнюю шаровую опору еще можно снять, а вот добраться до нижней не получится из-за очень ограниченного пространства.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Для выпрессовки один рычаг устанавливается между проушиной и опорой, второй же рычаг при этом получается под пальцем.

При выкручивании болта из-за имеющейся соединяющей оси концы рычагов начинают сходиться, и палец выталкивается.

Но необязательно съемный механизм приобретать, его запросто можно изготовить и в домашних условиях из подручных средств.

Далее рассмотрим несколько типов съемников шаровых опор и рулевых наконечником, которые можно изготовить самостоятельно.

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Устанавливаем ГБО 4 поколения своими руками

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Если же производится ремонт подвески и рулевого механизма, не подразумевающего замену шаровых элементов, клин лучше не применять.

Винтовой разжимной механизм

Второй тип съемного механизма, который можно изготовить из подручных средств – винтовой разжимной. Он отлично подходит для замены шаровых опор классических моделей ВАЗ.

Особенностью конструкции подвески этих авто является то, что верхняя и нижняя опоры располагаются симметрично друг другу и расстояние между ними не большое.

Его в домашних условиях можно изготовить только при наличии сверлильного станка или же придется обращаться в токарную мастерскую. Такой съемник состоит всего из двух частей.

Для его изготовления понадобиться квадратный или шестигранный прут с гранями под ключ на 17 или 19, длина которого составляет 7 см. В этом пруте делаем при помощи сверлильного станка отверстие и нарезаем резьбу под болт на 8. Вкручиваем болт и все – съемник готов.

Как он действует, рассмотрим на примере ВАЗ-2107. Для выпрессовки верхней опоры, необходимо выкрутить стопорную гайку, но не до конца, снимать ее не нужно. Затем устанавливаем между пальцами опор изготовленный съемник с закрученным до упора болтом.

Чтобы выдавить палец берем два ключа – одним удерживаем изготовленный корпус, а вторым вывинчиваем болт до тех пор, пока палец не сорвется с гнезда. После замены верхней опоры, проделываем тоже самое, но с нижней.

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Как узнать модель двигателя своего автомобиля

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

В одной из сторон проделываем пропил для закрепления механизма на проушине. Из листового металла толщиной 0,3 см вырезаем два треугольника, которые будут выступать раскосами. Их нужно приварить по бокам к уголку. Это значительно увеличит прочность конструкции.

Берем гайку на 17 и длинный болт под нее. Саму гайку привариваем перпендикулярно прорезу так, чтобы отверстием она была обращена к пропилу.

Чтобы в дальнейшем болт можно было легко расположить на одной оси с пальцем, перед тем, как закрепить при помощи сварки гайку, на уголок предварительно необходимо приварить проставку.

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

В целом же, вариантов их масса, к тому же имея немного фантазии и начальные знания по слесарному делу, запросто можно придумать и изготовить свой съемник.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Современные технологии в летних шинах

Предлагаем к просмотру некоторые чертежи.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2\’\’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Съемник наконечников рулевых тяг ВАЗ 2108, 2109, 21099

Для замены наконечников рулевых тяг рулевого управления автомобилей ВАЗ 2108, 2109, 21099 применяется специальное приспособление — съемник наконечников рулевых тяг 2108, 2109.

 Порядок снятия наконечника рулевой тяги автомобилей ВАЗ 2108, 2109, 21099 при помощи специального съемника

При помощи съемника наконечников рулевых тяг выпрессовываем палец наконечника из бобышки поворотного рычага корпуса передней стойки.

Для этого расшплинтовываем гайку пальца и отворачиваем ее ключом на «19».

Отжимаем резиновый чехол наконечника и вставляем захват съемника под него на бобышку поворотного рычага стойки. Винт съемника упираем в палец наконечника. Заворачивая винт создаем натяг в соединении палец-бобышка поворотного рычага стойки. Палец наконечника рулевой тяги выпрессовывается из бобышки. Если этого не происходит, есть смысл стукнуть пару раз тяжелым молотком по бобышке (удар вдоль поворотного рычага) для облегчения выпрессовки.

Подробно о полной замене наконечников рулевых тяг см.: «Замена наконечников рулевых тяг автомобилей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Момент затяжки гайки пальца наконечника рулевой тяги — 27-33 Н.м.

— Данным съемником наконечников рулевых тяг можно снимать наконечники на автомобилях 2113, 2114, 2115, 2110 и их модификациях.

— Съемник наконечников рулевых тяг для автомобилей ВАЗ 2101-2107 не подходит для 2108, 2109, 21099 и наоборот.

Наконечники рулевых тяг ВАЗ 2108, 2109, 21099 можно снять без съемника. Создаем натяг при помощи монтажной лопатки и бьем молотком по бобышке поворотного рычага (направление удара вдоль рычага).

Еще статьи по рулевому управлению автомобилей ВАЗ 2108, 2109, 21099

— Проверка наконечников рулевых тяг автомобилей ВАЗ 2108, 2109, 21099

— Разборка рулевой рейки автомобилей ВАЗ 2108, 2109, 21099

— Устройство рулевого управления автомобилей ВАЗ 2108, 2109, 21099

— Ключ для регулировки рулевой рейки 2108

Съемник рулевого наконечника для авто своими руками

ILYA 7-05-2018, 01:31 4 708 Приспособления

Перед тем, как начать читать статью, предлагаю посмотреть ролик, где показан подробный процесс сборки данного съемника и его проверка в действии.

Для того, чтобы сделать съемник рулевого наконечника для авто своими руками, понадобится:

Шаг первый.

Шаг второй.

Шаг пятый.

Шаг седьмой.

Всем спасибо за внимание, желаю творческих успехов и удачи в новых самоделках.

10

Идея

10

Описание

10

Исполнение

Итоговая оценка: 10 из 10 (голосов: 1 / История оценок)

Facebook

ВКонтакте

Twitter

ОК

4

Съёмники для ромашек и для рулевых наконечников — Лада Калина Хэтчбек, 1.6 л., 2007 года на DRIVE2

После проведения собственной диагностики, принял решение менять рулевой левый наконечник, с эти не шутят …ну и делал съёмник для ромашек…чертежи нашёл в интернетн…выточил где то привалил все как всегда… хорошо все таки что я подошёл со съёмником к этому делу, без него ничего б не вышло, и с ним еле сорвал наконечник.а почему ? Да потому что в комплекте не было не болта с гравёром не гайки со шплинтом, старые поставил, состояние норм…начал с того что разметил резьбу штрихом, потом стал крутить не в ок сторону, против часовой пока умная мысля не пришла опосля…хорошо что считал обороты.потом все вернул обратно и начал считать с нуля.получилось 23 оборота по 180 градусов…весь троих стерся но не из памяти))). Поставил новый наконечник считал 23 закрепил проверил, все чётко, проверил разогнался.доволен как ёж…но по резьбе из заднего кронштейна КПП все таки подтекает, надо менять м8 на м10 но сколько возьмут в сервисе и стоит ли лезть, зимой наверно не сильно будет течь…или как?сколько берут в сервисах за обломыша и перерезания резьбы?

Цена вопроса: 460 ₽ Пробег: 136500 км

Замена шаровых, наконечников, шруса, опорников на 2115 — Сообщество «ВАЗ: Ремонт и Доработка» на DRIVE2

Всем привет)Собственно брякал передок, я знал что шаровые и наконечники под замену, но решил съездить на диагностику. Вдобавок получил ещё опорные подшипники.Всё купил, поехал в гараж менять. В ходовку полез первый раз.

Пришлось купить 2 съемника, один для шаровых и наконечников, другой для стойки, по-другому не получалось снять, и у друзей взял стяжки пружин.

Начал работу с того что прочистил всё металлической щёткой, и пробрызгал ВДшкой.

Снял шаровую, 2 болта на 17 и 1 гайка на 19, ничего сложного, если есть съёмник, ну некоторым везёт, и выбивают молотком, у меня не получилось.

Дальше открутил гайку наконечника на 19, снял тоже съёмником, и вроде бы ключом на 27 откручиваем от рулевой тяги(с правой стороны резьба обратная) так же померил расстояние от гайки до середины наконечника штанген-циркулем, что бы немного облегчить жизнь сход развальщику.

Снял стойку, сверху открутил 3 гайки на 13, и снизу 2 болта которые к ступице крепят стойку, отогнул рычаг вниз, и достал стойку, стянул пружины, и (без съёмника не обойтись) открутил опорник.

Когда стойка была снята, то я заметил порванный пыльник на внешней гранате.Гайку на 30, которая крепит гранату к ступице, затягивают метровыми трубами, и естественно на разобранной машине открутить её не смогли, сгоняли в сервис там знакомый открутил пистолетом. Знал бы что надо гранату менять, думаю в начале смог бы открутить. 1 жмёт на тормоз, а помощник откручивает) кстати с привода граната легко слезла.

И осторожней, если её сильно выбивать, то можно выдернуть внутреннюю гранату, и масло с коробке вытечет)

Дальше одел на привод стопорное кольцо и забиваем новую гранату, предварительно набив смазкой.

Ну и собирал всё в обратной последовательности, ничего сложного нет!

Если хоть 1 человеку будет полезно я буду рад, что не зря старался, писал)И не забудьте сделать сход-развал.

Изготовление самодельного съемника рулевых наконечников.

Многие автовладельцы, сталкивающиеся с процедурой замены тяг рулевого управления, начинают задумываться о том, как сделать съемник рулевых наконечников своими руками. Безусловно, этот девайс очень необходим, поскольку с его помощью значительно облегчается процедура демонтажа тяги. Можно приобрести готовое устройство, но, лучше потратив несколько часов, сделать его самостоятельно из подручного материала, наверняка имеющегося в каждом гараже.

Необходимость изобретения подобных приспособлений возникает во время проведения ремонта рулевого управления, когда нужно срочно снять неисправную тягу, а подходящего инструмента просто нет. Есть и еще одна предпосылка к самостоятельному изготовлению. Стоит учесть, что сделанный своими руками съемник рулевых наконечников будет иметь надежную конструкцию и прослужит дольше заводского. Помимо этого, можно выбрать наиболее оптимальный вариант его исполнения.

Как съемник может облегчить процесс демонтажа тяг рулевого управления?

Это один из основных вопросов интересующий большинство автомобилистов, которым приходится (или придется) воспользоваться этим устройством. Увы, но не все знают о существовании подобного приспособления, значительно продлевающего эксплуатационный период рулевого управления. При отсутствии этого инструмента, для демонтажа рулевых тяг приходится пользоваться молотком, а это негативно отразится на функционировании всей системы. Удары молотком вызывают вибрацию рейки, вследствие чего нарушается ее баланс.

Варварский способ демонтажа наконечников при помощи молотка отнимает много усилий и времени. При помощи этого приспособления все можно сделать за считанные минуты. Таким образом, облегчается рабочий процесс, и полностью исключаются повреждение деталей.

Инструменты и материалы

Для изготовления устройства понадобятся следующие инструменты (список примерный, и зависит исключительно от конструкции и особенностей съемника):

• тиски;
• метчики и плашки;
• сварочный аппарат;
• дрель;
• болгарка.

Для приспособления необходимо подобрать подходящее прочное железо, несколько болтов и гаек. Опишем распространенные конструкции съемников, которые пользуются популярностью у автовладельцев при самостоятельном изготовлении. Заметим, что по своей функциональности они ничем не отличаются от заводских устройств, даже во многом их превосходят.

Такая конструкция считается наиболее простой в изготовлении. Принцип ее работы основан на знаменитой пословице «клин клином вышибают». Клиновидный съемник представляет тонкую пластинку из прочного металла, которая утолщена с одной из сторон. На узкой стороне приспособления выточена специальная выемка под палец.

Демонтаж пальцев рулевых наконечников при помощи клина осуществляется так: тонкая сторона съемника забивается ударами молотка в щель между шарниром наконечника и поворотным кулаком. По мере продвижения приспособления, наконечник рулевой тяги будет постепенно освобождаться, пока месть полностью не выдвинется из уха. Изготовить съемник клиновидной конструкции можно из любого прочного металлического листа, высверлив либо выточив в нем канавку под палец.

Винтовая конструкция

Самодельный съемник такого типа изготовить довольно не просто, поскольку для этого необходимо иметь хотя бы минимальные знания и навыки в сварочном деле, и, соответственно — специальное оборудование. Принцип его функционирования основан на выдавливании пальца из его посадочного места путем усилия, создаваемого во время вращения болта расположенного внутри цилиндра, одна сторона которого имеет вырез по всей длине.

Изготовить этот девайс можно так:

1. В металлическом прямоугольнике с толщиной стенок 2-4 мм необходимо сделать по всей длине стороны вырез шириной не более 30 мм. После чего обработать его края, чтобы полностью удалить с них заусеницы и зашлифовать.
2. Из прочной железной пластины нужно вырезать прямоугольник и высверлить в нем выемку, чтобы она полностью совпадала с вырезом на его стороне.
3. Изготовленная деталь при помощи сварки соединяется с торцевой частью прямоугольника.
4. Для следующей детали съемника также потребуется прочная пластина из железа, толщиной минимум 5 мм.
5. Из нее вырезается круг, в середине которого высверливается отверстие, после чего в нем при помощи метчика нарезается резьба.
6. Эту деталь следует приварить к свободной торцевой части цилиндра.
7. Подбираем подходящий по диаметру отверстия болт и вкручиваем его. Устройство готово к эксплуатации.

Нижней стороной с проделанной выемкой съемник закрепляется на наконечнике тяги таким образом, чтобы болт находился сверху пальца и при закручивании давил на него. За счет создаваемого усилия он с легкостью покинет свое посадочное место.

Особенности использования съемников

Главное — уметь правильно обращаться с любым инструментом. Поскольку, каким бы высокотехнологичным он не был, его неправильное использование не только не облегчит рабочий процесс, а попросту не позволит выполнить даже самую элементарную процедуру.

Заметим, что перед тем, как приступить к демонтажу рулевых наконечников необходимо очистить от грязи место соединения пальца наконечника рулевой тяги и поворотного кулака, после чего нанести проникающую смазку. Это поможет облегчить процесс удаления пальца и избежать повреждений расположенных рядом деталей системы рулевого управления транспортного средства. Делать это следует за несколько часов перед выполнением ремонтных мероприятий, чтобы смазка полностью проникла в соединение.

Съемники наконечников рулевых тяг изготовленные своими руками невероятно полезные приспособления, которые не только облегчают процесс демонтажа пальцев, но и предохраняют от повреждений рулевую рейку.

КАК СДЕЛАТЬ СЪЕМНИК ШАРОВОЙ ОПОРЫ СВОИМИ РУКАМИ | Автомобилист

Заменять шаровые опоры в автомобиле рано или поздно приходится каждому водителю. Вы можете стараться ездить по хорошим дорогам, очень аккуратно преодолевать участки с неровным покрытием – все это лишь несколько отодвинет вперед тот час, когда подвеска подаст первый тревожный сигнал о неисправности шаровой опоры. Симптомы износа такие:

• при прямолинейной езде передние колеса будто виляют, и машина с трудом придерживается прямолинейного курса;
• вы заметили, что износ колесной резины стал неравномерным;
• когда вы едете по ямкам, спереди слышится звонкое металлическое постукивание;
• для того, чтобы повернуть рулевое колесо вам приходится прилагать дополнительное усилие.

Почему так случилось? Конечно же, можно и должно списать все грехи на наши дороги. Но и сам водитель может поучаствовать в разрушении подвески автомобиля своей агрессивной манерой езды. А еще может просто прорваться пыльник шаровой опоры и вовнутрь проникла пыль и влага. Пыль начнет работать в качестве абразива и быстренько превратит шаровые поверхности с самым высоким классом чистоты обработки в безобразный наждак. Влага создает очаги коррозии, которые в нежном шарнирном узле совершенно не нужны.

В принципе, на 50 000 километров пробега комплекта шаровых должно хватить. Но уж если беда стучит в ворота, то нужно предпринять меры предосторожности, чтобы не оказаться посреди дороги на авто с вывернутым передним колесом. Самый верный и короткий путь решения проблемы – посещение станции технического обслуживания. Там есть все – и мастера и профессиональные съемники шаровых опор. От вас на СТО потребуется немного времени и денег. Опытные водители предпочитают выполнять несложные ремонтные работы и регулировка самостоятельно.

Для ремонта и обслуживания подвески не обязательно привлекать профессионалов. Провести элементарную диагностику и замену деталей вы можете сами. Если в гараже есть хороший арсенал инструмента, сварочный аппарат, то вы можете изготовить съемник шаровых опор своими руками. Покупать приспособление заводского производства нет смысла, если вы не профессиональный автослесарь.

Если принципиальнее решение заменить шаровые самостоятельно принято, то вам нужно определиться с конструкцией самодельного съемника. Водители отдают предпочтение винтовому приспособлению. Такой съемник универсальный и пригодится для демонтажа других узлов автомобиля. Приспособление имеет и недостаток – от вас потребуется терпение при работе с гаечным ключом. Рычажный съемник проще по конструкции, но годится не для каждого авто.

КАК СДЕЛАТЬ ВИНТОВОЙ СЪЕМНИК СВОИМИ РУКАМИ

Подготовьте рабочее место с верстаком и тисками. Теперь можно приступить к работе:

• отрежьте от двухдюймовой трубы восьмисантиметровый кусок;
• возьмите пилку по металлу и сделайте четыре острых зуба;
• переверните заготовку в тисках и сделайте с обратной стороны несколько пропилов;
• сбейте вовнутрь молотком лепестки, чтобы между ними плотно поместилась гайка на 18;
• аккуратно приварите гайку к лепесткам заготовки и ввинтите в нее болт нужной длины. Все – самодельный съемник к работе готов.

КАК СДЕЛАТЬ РЫЧАЖНЫЙ СЪЕМНИК

Принцип работы такого съемника основан на использовании силы рычага для снятия шаровой опоры. Как это делается:

• берете стальную нетолстую трубу и разрезаете ее на две неодинаковых части;
• обе части нужно соединить мощной шарнирной петлей. Если петли под рукой нет – просверлите отверстие и сделайте болтовой соединение.
• просверлите на концах труб отверстия напротив и заверните в них болты с гайками. Они при снятии детали будут ограничителями для точной фиксации съемника над шаровой.

Как пользоваться? Наставьте съемник на опору и сожмите рычаги. Палец обязательно стронется и шаровая извлечется без проблем.

Заметим, что после самостоятельной замены детали избежать визита на СТО не получится, потому что нужно будет отрегулировать развал-схождение колес автомобиля.

Замена шаровой опоры своими руками, видео замены шаровых

Шарнирные элементы являются важной составляющей подвески современного автомобиля. Правильная диагностика, а также своевременная замена шаровой опоры помогут предотвратить появление стуков в подвеске. Сделать это своими руками в гараже сможет даже начинающий автолюбитель.

Шаровая опора автомобиля предназначена для подвижного соединения поворотного кулака и рычага подвески. Иными словами, части подвески, которая поворачивает вслед за рулевым колесом и части, предназначение которой лишь в гашении колебаний при проезде неровностей.

Диагностика

Перед покупкой и заменой шаровых опор, убедитесь, что именно этот элемент подвески провоцирует посторонние звуки при проезде неровностей. Если вы не знаете, как правильно определить неисправность шаровой опоры и других узлов подвески, ознакомьтесь с основными методами диагностики ходовой части автомобиля.

Для того чтобы проверить шаровую опору, вам потребуется:

• использовать подъемник либо вывесить переднюю ось машины;
• заложите рычаг, в качестве которого можно использовать отрезок трубы достаточной длины, между поворотным кулаком и рычагом около места крепления шаровой;
• приложите усилие, попытавшись как бы раздвинуть поворотную часть и рычаг.

В случае неисправной шаровой вы почувствуете люфт. Исправный шарнирный элемент не позволит оторвать ступичный узел от рычага даже на 2 мм.

Следующий метод диагностики потребует помощи напарника.

1. Положите руку на шаровую опору и один из сочленяемых ею элементов;
2. попросите напарника пошатать колесо.

Разбитый шарнир проявит себя люфтом, который легко можно ощутить.

Некоторые способы диагностики подходят лишь для конкретных моделей автомобилей. К примеру, конструкторы классических моделей ВАЗ предусмотрели технологическое отверстие, позволяющее контролировать степень изношенности нижней опоры. Для проверки вам нужно:

1. отвернуть заглушку в нижней части шаровой;
2. используя нутромер штангенциркуля, измерьте величину отверстия;
3. пограничное значение не должно превышать 11, 8 мм.

Как снять шаровую

Замена шаровой опоры может обернуться достаточно сложным процессом, если элемент долгое время не снимался и уже успел «прикипеть». Отличными помощником при ремонте своими руками станет съемник шаровой опоры.

Существует масса вариантов исполнения данного приспособления. К примеру, наставка с концом в форме вилки. Съемник залаживается между рычагом и ступицей, а затем забивается молотком до тех пор, пока шаровая не выскочит из посадочного места. Минусом такой конструкции является риск повреждения пыльника.

Другие варианты для создания разъединяющего усилия используют резьбу. Если шаровая прикипела достаточно сильно, и даже большого усилия недостаточно для снятия, можете ударить молотком в место около крепления шарнира к поворотному кулаку.

Выбирая съемник, обратите внимание на размеры последнего и пространство, которое свободно около опоры вашего автомобиля. Удачно подобранный съемник шаровых можно использовать еще и для снятия рулевых наконечников.

Опора с заклепками

Если на вашей машине никогда не производилась замена шаровых опор, скорее всего, точки крепления к рычагу будут исполнены в виде заклепок. Для того чтобы снять такую шаровую, нужно высверлить заклепки или срезать их болгаркой. При высверливании будьте аккуратны, дабы не расширить отверстие в рычаге подвески.

Порой проделать такую процедуру, не снимая рычаг, крайне сложно. К тому же удалить заклепки будет проще, если закрепить рычаг в удобном для работы положении.

Инструменты

Замена шаровой опоры своими руками будет рассмотрена на примере Daewoo Sens. Пример достаточно показателен, поскольку практически идентичное строение подвески имеют Daewoo Nexia, Opel Vectra A, Astra F, Kadett.

Для ремонта вам потребуются:

• домкрат;
• противооткатные упоры для колес, а также страховочные подпоры для авто;
• съемник шаровых; шуруповерт, сверла либо болгарка, если шаровая опора на заклепках;
• баллонный ключ для снятия колес;
• ключ и головка на 17 либо 2 ключа на 17 для откручивания болтов крепления опоры;
• пассатижи для снятия фиксирующего зажима верхнего крепления шарнира.

Замена своими руками

Последовательность необходимых для замены своими руками работ:

1. установите противооткатные упоры;
2. поддомкратьте автомобиль, зафиксировав его страховочными подпорами;
3. открутите колесо;
4. снимите фиксирующую скобу верхней точки крепления, если таковая предусмотрена;
5. используя ключ на 17, отверните гайку верхнего крепления шарнира к поворотному кулаку;
6. зафиксируйте болт, использующийся для крепления опоры к рычагу, с помощью ключа на 17. Затем головкой на 17 либо ключом аналогичного размера отверните болты, расположенные снизу рычага. Таким способом открутите все 3 точки крепления;
7. выдерните ступичный узел и шаровую опору с посадочного места в рычаге. Теперь вы сможете повернуть «кулак» для более удобной  работы со съемником;
8. установите съемник, дабы вытащить палец шаровой из посадочного конуса в поворотном кулаке.

Установка

Перед монтажом нового шарнирного элемента, убедитесь, что поверхность посадочного конуса чистая. Установка осуществляется в обратном к снятию порядке. Обратите внимание на расположение болтов и гаек. В случае с Дэу Ланос головка болта располагается сверху, а болт снизу рычага.

При покупке мы рекомендуем отдать предпочтение изделиям, которые комплектуются гайками с резиновыми вставками. Такое конструктивное решение препятствует самопроизвольному откручиванию гайки. Если вы не уверены в добросовестности завода-изготовителя новой шаровой, снимите пыльник и добавьте смазки. Можно использовать солидол либо литол. Но не переборщите, так как слишком большое количество густой смазки может привести к разрыву пыльника.

Когда менять совсем необязательно

В некоторых случаях замена шаровых опор необязательна, так как они поддаются восстановлению. Для владельцев редких авто – это может быть актуальным решением. Следите за состоянием пыльника. Его можно менять отдельно, при этом в некоторых случаях использовать можно даже пыльники от старых рулевых наконечников.

7 Обзоры лучшего пресс-инструмента для шаровых шарниров и полное руководство 2021 — Rx Mechanic

Вы разочарованы использованием пресс-инструментов для шаровых шарниров, которые затрудняют удобное обслуживание шаровых шарниров подвески? И вы просто не можете найти лучший пресс для шаровых шарниров, который можно было бы использовать для эффективного обслуживания суставов.

Важно, чтобы у вас был качественный пресс для шаровых шарниров, с которым можно было бы легко работать. Вы получите множество преимуществ. Использование стандартного пресса с шаровой опорой значительно упрощает обслуживание вашего автомобиля, что экономит время и энергию.Вот несколько рекомендуемых прессов для шаровых шарниров, которые должны быть в вашем списке автомобильных инструментов для самостоятельной сборки.

Таблица сравнения Пресс для шаровых шарниров

Astro Pneumatic Tool 7897 …

Лучший пресс для шаровых шарниров

01. Сверхмощный пресс для шаровых шарниров и набор инструментов для снятия U-образных шарниров.

Инструмент для болтовых соединений Orion Motor Tech с адаптером 4WD — это сервисный комплект для шаровых шарниров, который вам необходим. Мы использовали этот инструмент в течение длительного периода, и я должен сказать, что он стоил каждой копейки.Это инструмент и набор из кованой стали, который отлично подходит для снятия и замены не только шаровых шарниров подвески, но и других запрессовываемых деталей в ваших автомобилях.

Этот набор инструментов может даже помочь в удалении ржавых и ржавых деталей. Многие профессиональные и молодые механики могут легко использовать этот инструмент при проведении ремонта автомобилей, потому что он удобен и прост в использовании.

Этот набор инструментов для шарниров подходит для большинства полноприводных и полноприводных автомобилей, а также легких пикапов с шаровыми шарнирами с запрессовкой.Он также имеет адаптер полного привода, который позволяет обслуживать 2967 современных полноприводных и ¾ тонных автомобилей с передним мостом Dana 30 или 44 (встречается на автомобилях Ford, Dodge, IHC, Jeep и GM).

Основные характеристики

• Удаляет ржавые и ржавые детали вашего автомобиля.
• Выдувной ящик для удобного хранения.
• Изготовлен из стали.
• Этот инструмент представляет собой набор из десяти инструментов для снятия шаровых шарниров.
• Может использоваться как для двухколесных, так и для четырехколесных транспортных средств.
• Пресс с С-образной рамой, типоразмер с тремя ресиверами
• Оснащен установочными и съемными адаптерами.

Плюсы

• Очень удобно
• Профессиональное качество
• Высокое качество
• Высокое качество
• Инструменты удобно расположены в специально отформованном ящике.
• Совместим с широким спектром автомобилей.
• Это незаменимый инструмент для обслуживания шаровых шарниров.

Минусы

• Этот инструмент может быть тяжелым для некоторых пользователей.
• Это не игровой инструмент.
• Вам необходимо прочитать руководство по ремонту, чтобы правильно использовать этот набор инструментов.

02. Astro Pneumatic Tool 7865 Инструмент для обслуживания шаровых шарниров

Если вам нужен инструмент, который позволит вам легко обслуживать шаровые шарниры системы подвески вашего автомобиля, вам необходимо рассмотреть возможность приобретения Astro Pneumatic 7865 Ball Joint Service. Инструмент с переходниками 4WD; это инструмент для снятия стальных шаровых шарниров, который лучше всего подходит для снятия или установки таких деталей вашего автомобиля, как шаровые шарниры и универсальный шарнир.Этот пресс-инструмент также используется для соскабливания ржавых деталей подвески.

Компания Astro Pneumatic Tool — популярная торговая марка, которая производит высококачественные инструменты высокого стандарта. Получение этого инструмента поможет вам легко реализовать любую из его функций дизайна. Имея в своем распоряжении этот набор инструментов, вам не нужно беспокоиться о том, чтобы отвезти свой автомобиль в автомастерскую, чтобы помочь вам с обслуживанием шарниров подвески вашего автомобиля. В нем есть все необходимое, чтобы помочь вам без напряжения выполнять обслуживание различных запрессованных частей вашего автомобиля.

Основные характеристики

• Литой кейс для удобного хранения и транспортировки.
• В комплект входит сервисный комплект шарового шарнира полного привода.
• Этот инструмент можно использовать для снятия и замены запрессованных деталей, включая шаровые шарниры.
• Используется для удаления ржавых и ржавых деталей вашего автомобиля.
• Изготовлен из высокопрочной кованой стали.
• Содержит пресс с С-образной рамой, трехстворчатый размер.
• Позволяет обслуживать полноприводные автомобили с полным приводом от 1967 до ½ и ¾ тонны с передним мостом Dana 30 или 44 (используются на автомобилях GM, Ford, Jeep и IHC)

Плюсы

• Очень удобно
• Легко использовать.
• Требуется при обслуживании шаровых опор.
• Высокий сорт и качество.
• Используется для полноприводных автомобилей.
• Этот комплект можно легко транспортировать.

Минусы

• Может использоваться только в качестве сервисного комплекта для автомобилей с полным приводом.
• Некоторым пользователям может быть тяжело поднимать этот комплект.
• Не очень навороченный инструмент.

03. OTC 6559 Главный сервисный комплект для шаровых шарниров

OTC Ball Joint Master Service Kit — это универсальный набор инструментов, который предлагает широкий спектр услуг для легковых, грузовых автомобилей, фургонов и внедорожников.Имея этот тип инструмента, вам не нужно покупать какой-либо другой инструмент для обслуживания шаровых шарниров. Считается, что это один из лучших мастер-наборов для обслуживания, который вы можете получить в любой точке мира.

Этот основной комплект оснащен множеством устройств и компонентов, которые могут удовлетворить все ваши потребности в обслуживании шаровых шарниров. Многие автомобили имеют запрессованные шаровые опоры, и многие автовладельцы ищут временные решения для обслуживания своих автомобилей. Этот инструмент создан специально для вас. В этом наборе инструментов есть все необходимое для обслуживания запрессованных деталей.

Для этого типа комплекта поиск подходящих адаптеров и их правильное использование является ключом к сокращению времени обслуживания. Хотя его цена может быть немного завышенной, покупка этого комплекта считается инвестицией.

Основные характеристики

• Полный охват приложений легковых, грузовых автомобилей, фургонов и внедорожников.
• Поставляется с более чем 70 переходниками c-образной рамой и руководством по применению.
• Руководство по применению, охватывающее до 2008 г.
• Набор адаптеров предназначен для моделей автомобилей, перечисленных до текущего модельного года.
• Имеет формованный кейс для хранения и удобной транспортировки.

Плюсы

• Покрывает все необходимое для обслуживания шаровых шарниров.
• Оснащен множеством инструментов, облегчающих обслуживание шаровых шарниров или других запрессовываемых деталей.
• Используется для автомобилей, грузовиков, фургонов и внедорожников.
• Поставляется с руководством по применению.
• Этот мастер-инструмент высокого качества и стандартен.
• Легко переносится.
• Очень полезно.
• Очень прочный.
• Удобно.

Минусы

• Перед использованием этого инструмента вам необходимо прочитать руководство по применению.
• Это не очень привлекательно, хотя это гораздо меньший недостаток, который стоит учитывать.
• Инструменты должны быть более организованы внутри ящика.

04. Силовой шаровой шарнир из 23 частей и сервисный комплект U-шарнира — 648617

Замена или замена шаровых шарниров подвески вашего автомобиля может занять много времени, поскольку для обслуживания шаровых шарниров необходимо разбирать различные части вашего автомобиля, а также в большинстве случаев, даже если вам не нужно ослаблять многие компоненты для правильного обслуживания шаровых шарниров, это все равно занимает много времени.

Вот почему так важно получить комплект для обслуживания шаровых шарниров и карданных шарниров Powerbuilt из 23 частей. Этот инновационный набор инструментов для обслуживания экономит время и нервы, помогая вам легко и без головной боли снимать и устанавливать шаровые шарниры запрессованного типа в вашем автомобиле. С этим сервисным комплектом вам не нужно снимать рычаг подвески автомобиля перед обслуживанием шаровых шарниров.

Этот комплект можно использовать на широком спектре автомобилей, как отечественных, так и импортных. Любой специальный инструмент может помочь вам легко выполнить ремонт или техническое обслуживание автомобиля, но наличие этого инструмента дает гораздо больше преимуществ.

Основные характеристики

• Формованный ящик для хранения
• Harm Bal / шкив кривошипа
• Поставляется с пошаговым руководством по эксплуатации.
• Прочный чемодан для хранения
• Сервисный комплект для большинства отечественных и импортных автомобилей с задним приводом.
• Приемные трубки
• Установка стаканов
• Съемник
• Установка адаптера
• Имеет С-образную рамку
• розетки
• Приемные трубки
• Установка стаканчиков
• Съемники
• Приемные стаканчики

Плюсы

• It также может использоваться при снятии и установке карданов.
• Создан, чтобы превзойти стандарты инструмента
• Предлагает инструментальные решения практически для всех ситуаций.
• Очень прочный.
• Качественный инструмент.
• Этот инструмент можно использовать для обслуживания шариков и карданных шарниров на различных моделях автомобилей.
• Экономит время и энергию

Минусы

• Довольно тяжело носить с собой
• Этот инструмент довольно сложен в использовании.

05.Универсальный сепаратор шаровых шарниров GEARWRENCH — 3916D

Это один из лучших инструментов для разделения шарниров, с которыми я сталкивался в своей профессиональной карьере механика. Это значительно упрощает разъединение шаровых опор автомобиля. Я рад, что мне порекомендовали этот инструмент. Инструмент для разделения шаровых шарниров GEAR WRENCH предназначен для облегчения обслуживания шаровых шарниров подвески. Он разработан с мягкой рукояткой, чтобы вам было удобно обращаться с инструментом.

Для механиков или владельцев автомобилей, которым сложно отсоединить шаровую опору автомобиля от опоры шпинделя.Вы не должны больше с этим бороться. Использование этого разделителя шаровых шарниров позволит вам легко добиться этого. Это очень простой инструмент, с которым легко обращаться.

Основные характеристики

• Максимальная рабочая емкость
• Паз
• Он сделан из стали.

Плюсы

• Изготовлено из лучших компонентов в соответствии с самыми строгими производственными инструкциями.
• Очень удобно.
• Работать легко.
• Долговечный.
• Удобная ручка.
• Может использоваться для отделив шаровой шарнир с вашего шпинделя поддержки на всех переднеприводных автомобилей.
• Подходит для шаровых опор различных размеров.
