Тюнинг фары на ВАЗ 2109: оптика своими руками

Тюнинг фары на ВАЗ 2109 производится самостоятельно с помощью электросхемы. При изготовлении оптика тонируется, при этом теряется около 30% ее эффективности. Чтобы решить проблему снижения интенсивности свечения фар ВАЗ 2109, устанавливают лампочки большой мощности.

Содержание

• Черная оптика своими руками
• Авто с «ангельскими глазками»

Черная оптика своими руками

Тюнинг фар ВАЗ в черный цвет производится с помощью матовой краски, скотча, ножа. Предварительно оптика демонтируется, стекла фар отделяются от корпуса. Отражатель заклеивают малярным скотчем. Внутренняя поверхность фары покрывается черной краской. Аналогичным образом поступают с поворотниками. Если стекла последнего элемента имеют рыжий цвет, тогда их заменяют прозрачными аналогами.

Следующий этап предусматривает фиксацию стекла фар с помощью герметика. Подобный тюнинг не оказывает отрицательного влияния на качество светового пучка оптики.

• провод с сечением в 1,25 кв.мм;
• узкая и широкая клемма;
• реле;
• кнопка включения ПТФ;
• 2 противотуманные фары;
• набор для установки оптики.

Предварительно производится установка и подключение кнопки. В моделях 2109 с высокой панелью предусмотрено штатное место для кнопки. Решетка демонтируется. Динамик откручивают. В последнем аппарате предусмотрено 2 разъема для подключения кнопки включения ПТФ и индикатора этого включения.

Разъемы Ш7 и Ш8 отсоединяют от черного ящика. Чтобы вставить клеммы, используют электрическую схему. Разъемы вмонтируют в блок предохранителей.

Задние фонари ВАЗ 2109 имеют особенную конструкцию. Для такой оптики характерно быстрое окисление контактов и выход из строя лампочек. Автомеханики рекомендуют покупать тюнингованные задние фары с учетом некоторых факторов. Предварительно нужно оценить внешний вид изделия. Задние фонари должны иметь уплотнители в местах соприкосновения корпуса с кузовом. В противном случае понадобится герметик.

Если фонарь негерметичный, тогда в стыках между его деталями наблюдаются щели. Рекомендуется покупать тюнингованные фонари с отдельными патронами для каждой лампочки. Автомеханики не советуют покупать тонированную заднюю оптику. Качество света не должно влиять на безопасность.

Чтобы самостоятельно установить модернизированные задние фонари, понадобится снять пластиковые панели из багажного отделения. Электрический разъем отключают. Гайки, предназначенные для фиксации фары к кузову, отворачивают. Новая оптика устанавливается и прикручивается к кузову ВАЗ. Разъем подключают. Чтобы произвести герметизацию стыка, применяют герметик.

Схема регулировки фар на ВАЗ 2109

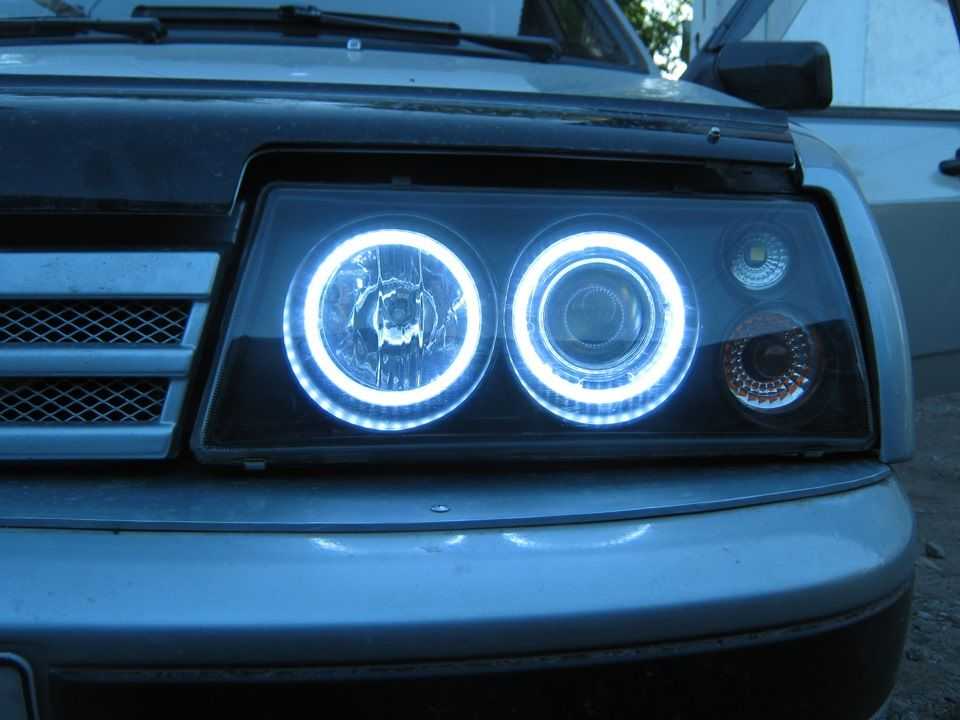

Авто с «ангельскими глазками»

«Ангельские глазки» на ВАЗ 2109 можно изготовить своими руками. Для этого применяют неоновые трубки. Их сгибают и монтируют на переднюю оптику. Механизм оснащен специальным блоком розжига. Можно выбрать любой цвет свечения. Для фиксации колец используют герметик.

Для получения красивого сечения потребуются светодиоды. Кольцо изготавливают из пластиковых палочек, которые нагревают строительным феном. Полученный материал накручивают на банку. Ножки диодов соединяют друг с другом при помощи паяльника. Минус припаивают к минусу, а плюс — к плюсу. Затем ножки светодиодов припаивают к проводам.

Для фиксации диодов применяют лак для ногтей. Средство наносится на торцы. Лак применяется для обеспечения надежного крепления диодов и хорошего контакта палочки с предыдущим элементом. Для «ангельских глазок» с «ресничками» потребуется сделать насечку по всей длине палочек. Между «ресничками» соблюдается расстояние в 10 мм. Их глубина равняется 5 мм.

Чтобы самостоятельно установить «ангельские глазки», потребуется разобрать корпус оптики и демонтировать стекло. Поверхность отражателя очищается от мусора и грязи. Для этого рекомендуется использовать ватные палочки. Нельзя выполнять подобную работу с помощью химических средств. Запрещено трогать поверхность руками. На стекло наносят герметик. Кольца устанавливают на место, при этом светодиодные элементы должны находиться вверху. Затем укладывают провода. Насечки на кольце направляют наружу. Между стеклом и фарой наносят силикон. Это средство высыхает за 30 мин.

К оптике подключается питание. Для этого штепсель разъединяют. Последний элемент предназначен для включения габаритов и поворотников. Их разъемы типа «папа» соединяют между собой. Конструкция подключается к «маме» указателей поворота. К свободному разъему «мама» подсоединяют «плюс» от фар. К креплениям поворотных огней подключают провод с минусом. Монтаж ксенона на ВАЗ 2109 обеспечивает максимально хороший результат, если автомобиль оснащен линзами.

Для частой езды в темное время суток рекомендуется устанавливать ксеноновые линзы. Подобный тюнинг облегчает управление автомобилем в темноте. Линзы монтируют на различные группы цоколей для автомобильных ламп. Чтобы их установить в штатный цоколь, потребуется извлечь наружное стекло оптики. Затем ставят линзу. При необходимости тюнинг фар на 2109 производят в автомастерской.
