Давление в кондиционере автомобиля: Давление в кондиционере автомобиля — как узнать, что все в норме?

Содержание

Давление в кондиционере автомобиля - как узнать, что все в норме?

Почти в каждом современном автомобиле установлен такой прибор, как кондиционер. Он существенно облегчает жизнь не только водителю, но и его пассажирам, особенно в случае сорокаградусной жары на улице. Да почти каждый автовладелец в летний сезон тратит бесценный бензин на работу кондиционера, только бы не задыхаться в металлической коробке во время езды по городу. Первые агрегаты были созданы еще в 80х годах прошлого века японскими автостроителями, которые первыми освоили данную технологию.

У такого, с виду, простого механизма есть ряд важных характеристик, по которым можно судить о правильности его работы. Одним из таких очень важных показателей является давление в кондиционере. Стоит разобраться в вопросах, которые возникают при использовании данного термина.

Как работает кондиционер?

Принцип работы у всех автомобильных кондиционеров абсолютно одинаков – у механизма есть магистрали, по которым двигается фреон, сжимающийся в то время, когда работает компрессор.

Сжатый фреон поглощает тепло, которое есть в окружающей среде, благодаря чему нагревается. Тепло у фреона уходит в виде газа, который двигается по трубкам, где происходит забор тепла. В момент понижения давления температура фреона падает, а Вы ощущаете эту приятную прохладу в салоне.

Как только температура воздуха на улице будет достаточно высокой, очень желательно будет провести проверку кондиционера в собственном автомобиле на предмет исправности, а также произвести профилактическую обработку устройства. Благодаря таким мероприятиям, Вы обретете уверенность в том, что жара в летний период не помешает Вам с комфортом ездить по горячему асфальту под палящим солнцем. Специалисты рекомендуют проводить диагностические работы, как минимум, раз за сезон. Вы можете доверить выполнение этих работ профессионалу из специализированного автосервиса, а можете выполнить их самостоятельно. Второй случай предполагает наличие у Вас определенных приборов и инструментов, которые нужно будет использовать.

Устройство, благодаря которому можно проверить и проконтролировать давление, которое создается в кондиционерных магистралях, называется датчиком давления. Его фиксируют на одной из магистралей. Это может быть магистраль как с высоким, так и с низким давлением. Использование такого датчика позволяет определить необходимый объем фреона, который нужен для нормальной роботы компрессора, а также контролирует его выключение и включение. Если датчик давления сломается, то последствия могут быть достаточно серьезными. Возможно, компрессор нельзя будет включить вообще, в условиях низкого давления, а также при его полном отсутствии. Также есть вероятность того, что компрессор не будет выключаться при слишком большом объеме фреона, который присутствует в системе.

Всё это может стать причиной полного выхода из строя компрессора, то есть, его просто заклинит. Датчик может сломаться по причине каких-то механических повреждений, из-за окисления контактов на клеммах. Каждый автопроизводитель создает свою собственную разновидность датчика. У приспособлений могут быть разные типы резьбы, может быть разное количество контактов (два и более) и разные типы разъемов. Чем выше класс марки автомобиля, чем сложнее будет датчик, то есть сложнее будет найти ему замену.

Причины поломки – определяем и устраняем

Если кондиционер в Вашем автомобиле нагнетает недостаточную температуру, то первым делом нужно проверить показатель давления в системе. Сама проверка давления – процесс достаточно легкий, осилить его сможет даже самый неопытный автовладелец. Дабы провести проверку давления в магистралях кондиционера, придется приобрести манометрическую станцию вместе с сопутствующими шлангами. Чаще всего, комплект из средней ценовой и качественной категорий уже содержит в себе шланги. Еще нужно будет приобрести переходник для трубок.

По типу переходников всего два«под продавку» и «под прошивку». Лучше всего приобрести устройство второго типа, так как выполнены они более качественно, благодаря чему прослужат дольше. Перед тем, как ехать в магазин за переходником, нужно определить тип фреона, на котором работае Ваш автомобильный кондиционер. В большинстве машин, выпущенные до 1992 года, используется фреон марки R-12. В период 1992 – 1994 года изготовители не могли конкретизировать тип используемого фреона, потому в кондиционеры заливалась жидкости морок R-12 и R-134.

В тех машинах, которые выпускаются после 1994 года, кондиционеры функционируют на фреоне марки R-134. Использовать стали именно его потому, что он не наносит особенно большого вреда озоновому слою атмосферы. Но давление в кондиционере в период работы устанавливается значительно меньшим, нежели в случае работы на R-12-м фреоне. Определить необходимый тип охлаждающей жидкости можно из документации, которая прилагается к машине, или же с помощью технических таблиц.

Сразу после покупки всего набора, который нужно использовать для определения давления в кондиционере машины, можно переходить непосредственно к замеру. Под автомобильным капотом, скорее всего, слева расположены кондиционерные магистрали этой замкнутой системы. Там расположены магистрали низкого и высокого давления. Нужна будет магистраль с низким давлением, именно по ней можно определить давление.

Внешне магистрали высокого и низкого давления отличаются друг от друга: первые в несколько раз тоньше, чем вторые.

С трубки нужно снять заглушки, после чего нужно привинтить переходник и шланг от манометрической станции. Прежде, чем устанавливать переходник, желательно соединение магистрали протереть тканью. Эта мера направлена на предотвращение попаданиягрязи в шланг манометра. Далее следует отвинтить кран на станции, но второй кран нужно оставить закрытым, чтобы фреон не попал в окружающую среду. Для проверки давления кондиционера, нужно включить движок, чтобы началось движение фреона по системе. Нормальным считается давление в 250–270 кПа.

Если же измеренный показатель оказался меньше, то в системе недостаточно фреона. Слишком низкое давление может привести не только к плохому нагнетанию температуры в салоне, но и к ускоренному износу или поломке кондиционерного компрессора. Такое явление возникает из-за недостатка смазки для компрессора, которая содержится в фреоне.

Наиболее оптимальным давлением в кондиционере считается диапазон в 280 - 290 кПа. Не желательно переливать фреона в систему, чтобы создавалось слишком высокое давление, так как от этого будет страдать компрессор, который может или быстрее износиться, или вовсе сломаться. Высокое давление заставляет компрессор гнать по магистралям газ под высоким давлением, чего компрессор просто не умеет делать. Его может просто заклинить, после чего он подлежит замене. При наиболее благоприятной ситуации компрессор будет неправильно работать в момент перехода с одного режима на другой.

Действия после замеров – как заправить кондиционер?

В случае, если после проверки был выявлен факт недостаточного давления в системе, то в нее нужно будет добавить охладителя. Перед проверкой Вы уже купили манометрическую станцию со всеми шлангами, то есть нужно будет приобрести только баллон с фреоном. Он продается в любом солидном автомагазине. Килограммового баллона Вам хватит на несколько заправок кондиционера.

Следует помнить о том, что нельзя смешивать фреон разных марок или же вовсе заменять охладитель в системе на другой. Это может привести к серьезной поломке автомобильного кондиционера. После того, как баллон будет у Вас в руках, можно переходить непосредственно к дозаправке. По вышеописанному принципу нужно подключить манометр, но вот второй шланг манометра нужно будет накрутить на фреоновый баллон. Прежде, чем переходить к заправке, нужно включить двигатель на режим холостого хода и довести количество его оборотов до 2000 в минуту.

На кондиционере должен быть установлен режим рециркуляции, а температура должна быть самой маленькой. Заправлять кондиционер нужно в несколько этапов, которые заключаются в том, чтобы с периодичностью в 2 – 3 мин откручивать кран манометра. Делать это нужно, пока давление в кондиционере не достигнет нужного показателя.

Заправлять прибор нужно в закрытом помещении, куда не попадает прямой солнечный свет, так как солнце будет нагревать компрессор, от чего сложно будет точно определить давление в системе. По окончанию выполнения всех процедур, нужно будет закрутить манометральные краны и разъединить с обеих сторон шланги.

При добросовестном контроле за системой кондиционирования, она не выйдет их строя в самый жаркий день лета по закону подлости.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

каким должно быть и как его проверить

Система кондиционирования стала неотъемлемой частью любого современного автомобиля. Она позволяет поддерживать оптимальный режим температуры в салоне авто независимо от внешних колебаний температуры. Бесперебойная работа представленной системы во многом зависит от поддержания установленных параметров при различных эксплуатационных режимах. Один из таких параметров – давление хладагента. В том случае, если представленная величина не соответствует заявленному значению, система перестаёт функционировать в штатном режиме.

Содержание статьи:

Чтобы не допустить или хотя бы снизить риск возникновения аварийных ситуаций, необходимо производить регулярное обслуживание, включающее ряд профилактических мероприятий.

Нередко случается так, что водитель, в силу своей неосведомленности не в состоянии произвести подобного рода действия. Для этого необходимо овладеть хотя бы минимальным набором навыков и умений, а также уяснить принцип работы системы в целом.

Основы работы кондиционера в машине

Для того, чтобы приступать к активным действиям по диагностики или устранению возникшей неисправности кондиционера, важно понимать базовые основы работы данной системы.

Статья по теме: Как проверить датчик высокого давления G65 системы кондиционера

Ссылаясь на различные компетентные источники, можно сказать, что представленные системы устанавливались на автомобили еще в начале прошлого века. Конечно же, со временем технический прогресс позволил существенно усовершенствовать такие климатические установки. Наукоёмкие технологии помогли сделать системы более компактными и энергоёмкими, но в основу их работы заложены практически одни и те же принципы.

Представленная климатическая система полностью герметична. Она состоит их двух контуров, в которых можно наблюдать переход рабочего вещества – фреона – из одного химического состояния в другое. В одном из контуров имеется область низкого давления, в другом высокого.

На границе этих двух зон располагается компрессор. Если выражаться фигурально, его можно назвать сердцем системы, которое обеспечивает циркуляцию хладагента внутри замкнутого контура. Но на одном компрессоре «далеко не уедешь». Начнём по порядку, с момента включения клавиши климат-контроля.

При включении системы кондиционирования срабатывает электромагнитная муфта привода компрессора. Крутящий момент от ДВС передаётся на компрессор. Он, в свою очередь, начинает засасывать фреон из области низкого давления и нагнетает его в магистраль высокого давления. С увеличением давления, газообразный хладагент начинает заметно нагреваться. Двигаясь дальше по магистрали, нагретый газ попадает в так называемый конденсор. Этот узел имеет много общего с радиатором системы охлаждения.

Читайте также: Почему горит лампа давления масла на холостом ходу и что надо делать

Двигаясь по трубкам конденсора, хладагент начинает выделять больше тепла в окружающую среду. Этому в существенной степени способствует вентилятор конденсора, который обеспечивает его обдув в зависимости от различных режимов работы. Потоки, проходящего через радиатор, воздуха забирают часть тепла нагретого хладагента. В среднем, температура фреона на выходной магистрали этого узла уменьшается на треть от своего начального значения.

Следующий пункт назначения фреона – фильтр осушитель. Название этого нехитрого устройства говорит само за себя. Попросту говоря, он задерживает различные инородные частицы, препятствуя засорению узлов системы. Некоторые модели осушителей оснащаются специальными смотровыми окошками. С их помощью можно легко контролировать уровень хладагента.

После этого отфильтрованный хладагент поступает в расширительный клапан. Этот клапанный механизм более известен как ТРВ или терморегулирующий вентиль. Он представляет собой дозирующее устройство, которое, в зависимости от определённых факторов, уменьшает или увеличивает проходное сечение магистрали на пути к испарителю. Об этих факторах будет уместно упомянуть чуть позже.

После ТРВ хладагент направляется прямиком в испаритель. В силу своего функционального назначения, его нередко сравнивают с теплообменником. Охлажденный хладагент начинает циркулировать по трубкам испарителя. На этой фазе, фреон начинает переходить в газообразное состояние. Находясь в зоне низкого давления, температура фреона падает.

Ввиду своих химических свойств, в таком состоянии фреон начинает кипеть. Это приводит к конденсации фреоновых паров в теплообменнике. Воздух, проходящий через испаритель охлаждается и подается в салон авто с помощью вентилятора испарителя.

Вернёмся к ТРВ. Дело в том, что непременным условием бесперебойной работы системы кондиционирования является непрерывное поддержание процесса кипения рабочей жидкости в теплообменнике. По мере необходимости, клапанный механизм ТРВ открывается, тем самым пополняя рабочую жидкость в испарителе.

При этом ТРВ, в силу своих конструктивных особенностей, способствует резкому уменьшению давления хладагента на выходе, что влечёт за собой понижение его температуры. Благодаря этому фреон быстрее достигает точки кипения. Именно эти функции и обеспечивает представленное устройство.

Стоит также упомянуть о наличии как минимум двух датчиках системы кондиционирования. Один расположен в контуре высокого давления, другой же врезан в контур низкого давления. Оба они играют немаловажную роль в работе представленной системы. Посылая сигналы в регистрирующее устройство блока управления двигателем, производится своевременное отключение/включение привода компрессора и вентилятора охлаждения конденсора.

Как самому проверить уровень давления

Нередки случаи, когда в процессе эксплуатации сплит-системы автомобиля, возникает необходимость произвести контрольный замер давления в контурах системы. С этой, на первый взгляд, трудной задачей, можно успешно справиться самостоятельно, без привлечения специалистов и так называемых сервисменов.

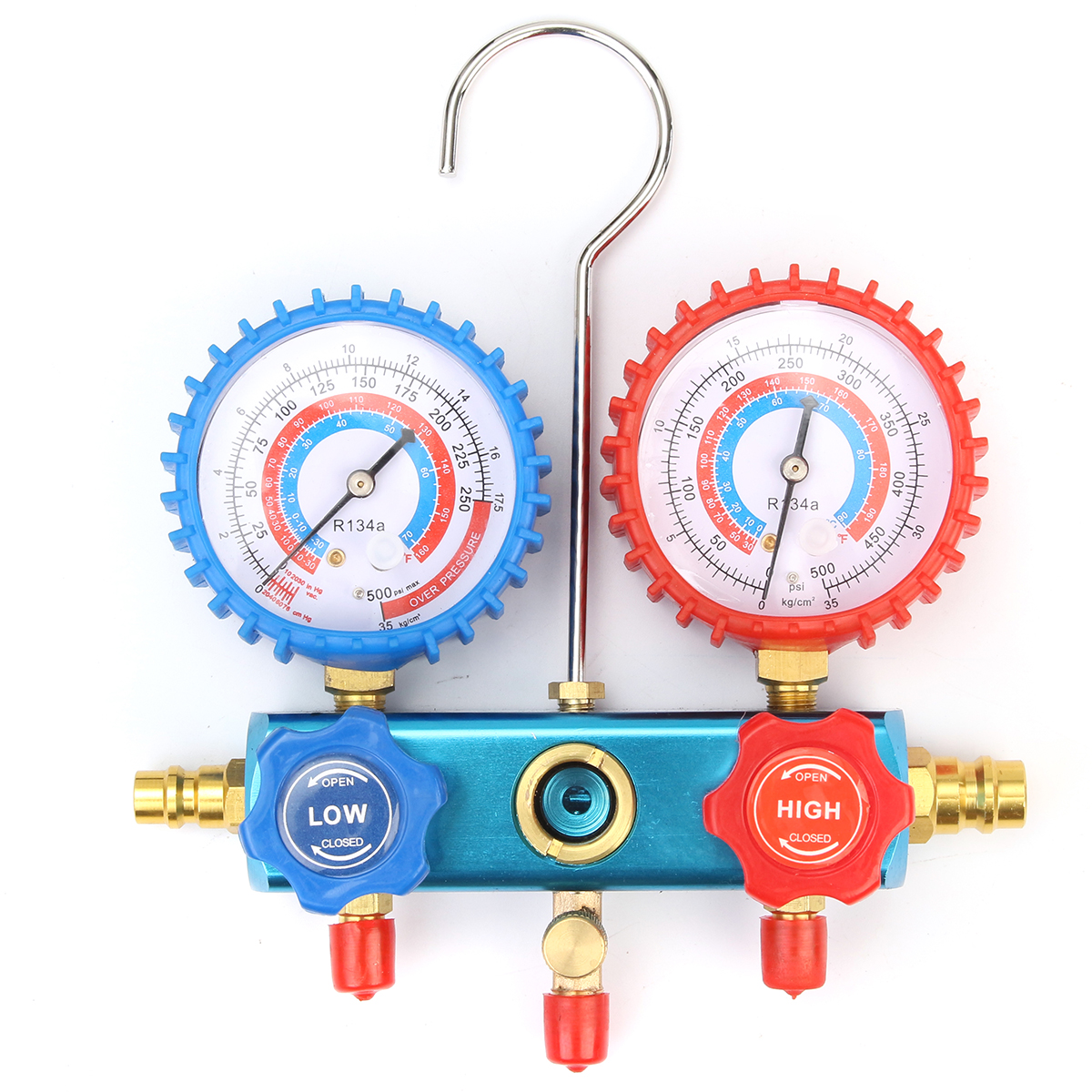

Всё что для этого потребуется – парочка манометров с подходящими разъемами. Для упрощения процедуры можно воспользоваться специальным манометрическим блоком, который можно приобрести во многих автомагазинах.

При проведении процедуры замера давления системы кондиционирования важно придерживаться некоторой последовательности действий:

  • снять заглушку с магистрали системы;
  • привернуть манометрическую станцию, избегая попадания частиц пыли и сора внутрь системы;
  • запустить двигатель, и проверить рабочие показатели.

В зависимости от температуры окружающей среды и маркировки хладагента, рабочее давление для каждого из контуров будет варьироваться.

К примеру, для фреона R134a, при температуре от +18 до +22 градусов оптимальное значение давления составляет:

  • в контуре низкого давления — от 1,8 до 2,8 кг/см2;
  • в контуре высокого давления — от 9,5 до 11 кг/см2.

Для более детального анализа представленных показателей можно воспользоваться сводными таблицами, доступными в сети.

Сравнивая полученные данные с установленными величинами, можно убедиться в недостаточном или избыточном давлении в системе кондиционирования.

По результатам проведённой проверки можно сделать определенные выводы об исправности того или иного узла системы. Стоит отметить, что выявленные параметры никаким образом не укажут на недостаточное кол-во хладагента в системе. Для этого нужно производить замер температуры рабочей жидкости.

Видео проверки

Предлагаем вашему вниманию видео материал, посвященный диагностики неисправностей кондиционера на основе показаний манометрического блока.

Какое давление должно быть и как заправить кондиционер после проверки

Давление в различных контурах системы зависит от целого ряда факторов. Как отмечалось ранее, в значительной степени на этот показатель влияет температура воздуха и тип рабочей жидкости.

Так или иначе, в большинстве своём современные системы кондиционирования, как правило, заправляются универсальными видами хладагентов, которые имеют схожие рабочие параметры. Наиболее распространённым из них является так называемый 134 фреон.

Так, при теплой погоде этот вид хладагента должен находиться в системе кондиционирования под давлением равным:

  • 12 – 15 кг/см2 в контуре высоко давления;
  • 1,5 – 5 кг/см2 в контуре низкого давления.

Необходимо помнить, что это одна из ключевых эксплуатационных характеристик климатических систем автомобиля. Она позволяет судить об исправности её рабочих узлов и элементов.

Обязательно прочитайте: Как самому заделать трещину на пластиковом бампере

Процедура по замеру давления кондиционера зачастую приводит к потере хладагента. В связи с этим возникает необходимость пополнить систему до требуемого значения.

Для проведения дозаправки системы следует иметь при себе некоторое оборудование. В список снаряжения входит:

  • манометрический блок;
  • пара шлангов для кондиционера;
  • резервуар с рабочей жидкостью;
  • переходные фитинги с запорной арматурой.

Справиться с дозаправкой системы фреоном будет под силу даже начинающему автолюбителю, стоит только придерживаться пошаговой инструкции:

  • приверните фитинг с краном к резервуару с фреоном;
  • соедините фитинг со шлангом;
  • другой конец шланга соедините с манометрической станцией;
  • оставшийся шланг с фитингом смонтируйте на другом выводе манометрического блока;
  • приступайте непосредственно к дозаправке системы, открыв кран.

Чтобы уточнить заправочную ёмкость системы кондиционирования конкретного автомобиля, достаточно взглянуть на информационную табличку под капотом вашего авто. Изучив её, вы узнаете тип/марку рабочей жидкости и объём системы.

Причины низкого давления + видео по ремонту поврежденных патрубков системы

Одна из распространенных проблем, с которой сталкиваются владельцы авто с кондиционером – снижение давления в системе. Причины, повлекшие за собой подобного рода ситуацию, могут быть самые разные.

Рассмотрим основные из них:

  • неисправность электромагнитной муфты компрессора;
  • перегорание предохранителя муфты привода или вентилятора кондиционера;
  • неисправность датчика давления рабочей жидкости;
  • неполадки в работе ТРВ;
  • снижение производительности компрессора;
  • недостаточное кол-во хладагента в системе;
  • разгерметизация системы.

Последний пункт указывает на то, что в каком-то из соединений имеется утечка фреона. Зачастую подобного рода причины связаны с износом патрубков системы кондиционирования. Учитывая тот факт, что новые оригинальные комплектующие обойдутся владельцу в достаточно круглую сумму, можно воспользоваться одним из способов по восстановлению шлангов и патрубков кондиционера в гаражных условиях.

Более подробную информацию по ремонту шлангов сплит-системы автомобиля можно получить, просмотреть видео ниже.

Представленный ролик размещен известным московским сервисным центром, специализирующимся на ремонте холодильных установок и климатических систем.

Давление в кондиционере автомобиля – измеряем и настраиваем

В наши дни человек практически не может представить себе передвижение в автомобиле без кондиционера. К хорошему привыкаешь быстро, да и первые кондиционеры появились еще в 80-х годах. Первыми технологию освоили японцы, сегодня же никакой уважающий себя производитель не выпустит новую модель без соответствующего уровня комфорта.

Как работает кондиционер?

Все автокондиционеры работают по одному принципу – по магистралям устройства протекает фреон, который во время работы компрессора сжимается. Под большим давлением фреон забирает тепло из окружающей среды и нагревается, потом разогретый газ проходит по трубкам, где и отдает тепло. В момент, когда давление снижается, фреон остывает, именно тогда в салон вашего автомобиля подается холодный воздух.

Как только на улице потеплело, рекомендуем проверить исправность автокондиционера и провести все профилактические мероприятия. В этом случае вы можете быть уверенными, что в самый пиковый момент летней жары не останетесь без холодка в салоне. Диагностику устройства рекомендуется проводить не реже одного раза в сезон. Сделать её можно на любом специализированном автосервисе или самому в домашних условиях. Во втором случае потребуется наличие некоторых инструментов и приборов.

Устройство, которое контролирует давление в магистралях автокондиционера – это датчик давления. Расположен он на одной из магистралей. При этом это может быть как магистраль высокого, так и низкого давления. Именно этот датчик определяет, какое количество фреона нужно для работы компрессора, контролирует его включение и выключение. Поломка датчика давления грозит серьезными последствиями. Компрессор может не включаться или включаться при низком давлении или полном его отсутствии, или не выключаться при чересчур большом количестве фреона в системе.

Все эти последствия могут привести к полному выходу компрессора из строя – устройство может просто заклинить. Датчик давления может выйти из строя вследствие механических повреждений, окисления контактов на его клеммах. Для каждой марки автомобиля производители придумывают особый тип датчика. Устройства могут быть с различными типами резьбы, наличием двух и более контактов, отличаться разными типами разъемов. Чем представительнее модель автомобиля, тем сложнее найти подходящую модель датчика!

Причины поломки – определяем и устраняем

Если вы обнаружили, что ваш кондиционер недостаточно нагнетает температуру в салоне, то, прежде всего, нужно проверить давление в его системе. Проверка давления в системе автокондиционера – процесс не сложный, справиться с ним может любой автолюбитель. Чтобы проверить давление в кондиционере авто, вам нужно будет купить манометрическую станцию и шланги к ней. Зачастую в комплекте среднего качества и стоимости шланги уже есть. Также нужен будет переходник под трубки в кондиционере.

Переходники бывают двух видов – так называемый «под продавку» и переходник «под прошивку». Лучше покупать переходники «под прошивку», так как они более надежные и качественные. Перед покупкой переходников нужно выяснить, на каком фреоне работает кондиционер вашего автомобиля. В автомобилях, которые выпускались до 1992 года, чаще всего применяется фреон марки R-12. С 1992 по 1994 год производители никак не могли определиться с единым типом фреона, а потому кондиционеры заправляли хладагентом марки R-12 и R-134.

Все автокондиционеры в автомобилях выпуска после 1994 и по сей день заправляются фреоном марки R-134. Переход на данную марку фреона произошел в результате того, что он менее опасен для озонового слоя в атмосфере. Хотя давление во время работы кондиционера на нем намного меньше, чем при работе на фреоне R-12. Определить, какой тип хладагента вам нужен, можно из сервисной книжки автомобиля, а также при помощи технической таблички. Зачастую она находится на передней части авто, под капотом, или возле стакана на стойке автомобиля.

Как только вы приобрели весь набор, который нужен для проверки давления в автокондиционере, можно приступать к замерам. Под капотом автомобиля, зачастую с левой стороны, находятся магистрали замкнутой системы кондиционера. Это магистрали низкого давления и высокого. Нам нужна только магистраль низкого давления, именно по ней мы и будем определять давление. Различить их достаточно просто – трубка магистрали низкого давления в несколько раз толще трубки высокого давления.

Необходимо открутить заглушку на трубке и накрутить переходник со шлангом манометрической станции. Перед тем, как накручивать переходник, лучше всего протереть тряпочкой соединение магистрали, это предотвратит попадание грязи в шланг манометра. После этого необходимо открутить кран на станции, при этом второй кран должен быть закрытым, так как может быть утечка фреона в окружающую среду.

Чтобы проверить давление в кондиционере, необходимо завести двигатель – тогда фреон начнет обращаться в системе. Нормальным средним рабочим давлением считается значение 250–270 кПа.

Если это значение оказалось ниже, нужно дозаправить систему фреоном. Низкое давление может привести не только к недостаточному нагнетанию температуры в салоне вашего автомобиля, но и к быстрому износу и поломке компрессора кондиционера. Происходит это за счет нехватки фреона в системе, который содержит в себе масло для смазки компрессора.

Самым оптимальным и рекомендуемым является давление в кондиционере на отметке 280–290 кПа. Выше этой отметки не стоит заправлять кондиционер, так как из-за более высокого давления компрессор будет быстрее изнашиваться и может выйти из строя вообще. Происходит это потому, что компрессор автокондиционера не способен прогонять по магистралям более высокий объем давления. В результате компрессор может просто заклинить, и тогда придется его вовсе заменить. В лучшем случае при переключении режимов он будет неправильно работать.

Действия после замеров – как заправить кондиционер?

Если вы определили, что давление в кондиционере вашего авто ниже минимально допустимого, то нужно его повысить, заправив систему фреоном. Так как манометрическая станция со шлангами и переходниками у вас есть, то вам всего лишь понадобится купить баллон с фреоном. Его можно найти практически в любом автомагазине. Баллона весом в 1 кг вам будет достаточно на несколько дозаправок автокондиционера.

Не забывайте, какой марки фреон вам нужен – смешивать фреоны разных марок или полностью заменять хладагент не рекомендуется, так это произведет к полному выходу кондиционера из строя. Когда фреон куплен, можно приступать к заправке. Подключаем манометр по тому же принципу, что и для проверки давления, только теперь второй шланг с манометра накручивайте на баллон с фреоном. Перед заправкой необходимо поднять обороты двигателя на холостом ходу до 2000 об/мин. Для этого подложите что-то под педаль газа или попросите знакомого надавить на нее.

Кондиционер необходимо включить на режим рециркуляции и выставить максимально возможную минусовую температуру. Заправку кондиционера стоит проводить в несколько этапов, откручивая кран на манометре с перерывом в 2–3 минуты, пока не достигните нужного результата, ориентируясь на стрелку прибора.

Все эти процедуры лучше всего выполнять в помещении закрытого типа, где не будет  греть солнце, так как под его воздействием компрессор постоянно будет нагонять температуру, и определить давление на манометре будет сложнее из-за колебаний стрелки. После выполнения всех процедур закрутите краны на манометре и отсоедините шланги с обеих сторон. Теперь можете спокойно пользоваться своим кондиционером в сезонное жаркое лето!

Оцените статью: Поделитесь с друзьями!

Зависимость давления в автокондиционере от температуры — Автомастерская Adrenaline Garage Солонцы

Данные таблицы носят справочный характер, на них можно ориентироваться при диагностике. Давление в контуре автомобильного кондиционера зависит не только от температуры окружающего воздуха и количества фреона, но и от текущих оборотов двигателя и других конструктивных особенностей конкретного автомобиля.

Важно понимать что низкое давление в контуре далеко не всегда свидетельствует о недостатке хладона, а высокое давление не означает что кондиционер перезаправлен. Хладагент в систему кондиционирования воздуха заправляется только установленному производителем весу, а не по давлению в контуре!

Зависимость давления R134a в автокондиционере от температуры окружающей среды

Температура окружающего
воздуха

Порт низкого давления Порт высокого давления

Давление фреона
при выключенном компрессоре
в зависимости от температуры в контуре

ºC ºF  psi bar  psi  bar psi bar
18   65 25 - 35 1. 72 - 2.41 135 - 155 9.31 - 10.69 63 4.37
21 70 35 - 40 2.41 - 2.76 145 - 160 10.00 - 11.03 71 4.90
24 75 35 - 45 2.41 - 3.10 150 - 170 10.34 - 11.72 79 5.46
27 89 40 - 50 2.76 - 3.45 175 - 210 12.07 - 14.48 88 6.06
29 85 45 - 55 3.10 - 3.79 225 - 250 15.51 - 17.24 94 6.48
32 90 45 - 55 3.10 - 3.79 250 - 270 17.24 - 18.62 104

7.15

35 95 50 - 55 3. 45 - 3.79 275 - 300 18.96 - 20.68 114 7.86
38 100 50 - 55 3.45 - 3.79 315 - 325 21.72 - 22.41 125 8.62
41 105 50 - 55 3.45 - 3.79 330 - 335 22.75 - 23.10 137 9.43
43 110 50 - 55 3.45 - 3.79 340 - 345 23.44 - 23.79 145 9.99



В измерительном оборудовании для рынка США шкала обычно в psi — фунт на квадратный дюйм (фунт-сила на квадратный дюйм). Манометры, выпущенные на рынок России зачастую градуированы в барах 1 bar = 14,5038 psi = 100 kPa.

Часто бары ошибочно называют атмосферой, но это разные единицы измерения (техническая атмосфера - at, физическая атмосфера - atm): 1 bar = 1,0197 at = 0,98692 atm.  В зависимости от класса точности манометра, такая путаница между атмосферами и барами не приведет к погрешностям измерений.

Причиной повышенного давления в контуре автомобильного кондиционера зачастую является недостаточное охлаждение конденсатора, по причине его загрязнения или выхода из строя вентилятора. Воздух и другие неконденсируемые примеси в хладагенте часто становятся причиной аномального роста давления в контуре автокондиционера. Так же высокое давление может свидетельствовать о проблемах проходимости системы, неправильной работе дросселирующего устройства или переизбытке фреона.

Причиной низкого давления на всасывающей магистрали (низкого давления перед компрессором) может служить как недостаток фреона, так и нарушение в работе расширительного устройства или засор. Причиной низкого давления на линии нагнетания (высокого давления после компрессора) может так же являться высокий износ компрессора. Поэтому далеко не всегда пониженное давление в контуре означает низкий уровень хладагента.

В случае возникновения трудностей с диагностикой климат-системы Вашего автомобиля обращайтесь в нашу мастерскую. У нас есть всё необходимое оборудование и специалисты для качественной диагностики и заправки автомобильного кондиционера в Красноярске.

Давление в кондиционере автомобиля – измеряем и настраиваем. Давление в кондиционере автомобиля

В наши дни человек практически не может представить себе передвижение в автомобиле без кондиционера. К хорошему привыкаешь быстро, да и первые кондиционеры появились еще в 80-х годах. Первыми технологию освоили японцы, сегодня же никакой уважающий себя производитель не выпустит новую модель без соответствующего уровня комфорта.

Как работает кондиционер?

Все автокондиционеры работают по одному принципу – по магистралям устройства протекает фреон, который во время работы компрессора сжимается. Под большим давлением фреон забирает тепло из окружающей среды и нагревается, потом разогретый газ проходит по трубкам, где и отдает тепло. В момент, когда давление снижается, фреон остывает, именно тогда в салон вашего автомобиля подается холодный воздух.

Как только на улице потеплело, рекомендуем проверить исправность автокондиционера и провести все профилактические мероприятия. В этом случае вы можете быть уверенными, что в самый пиковый момент летней жары не останетесь без холодка в салоне. Диагностику устройства рекомендуется проводить не реже одного раза в сезон. Сделать её можно на любом специализированном автосервисе или самому в домашних условиях. Во втором случае потребуется наличие некоторых инструментов и приборов.

Устройство, которое контролирует давление в магистралях автокондиционера – это датчик давления. Расположен он на одной из магистралей. При этом это может быть как магистраль высокого, так и низкого давления. Именно этот датчик определяет, какое количество фреона нужно для работы компрессора, контролирует его включение и выключение. Поломка датчика давления грозит серьезными последствиями. Компрессор может не включаться или включаться при низком давлении или полном его отсутствии, или не выключаться при чересчур большом количестве фреона в системе.


Все эти последствия могут привести к полному выходу компрессора из строя – устройство может просто заклинить. Датчик давления может выйти из строя вследствие механических повреждений, окисления контактов на его клеммах. Для каждой марки автомобиля производители придумывают особый тип датчика. Устройства могут быть с различными типами резьбы, наличием двух и более контактов, отличаться разными типами разъемов. Чем представительнее модель автомобиля, тем сложнее найти подходящую модель датчика!

Причины поломки – определяем и устраняем

Если вы обнаружили, что ваш кондиционер недостаточно нагнетает температуру в салоне, то, прежде всего, нужно проверить давление в его системе. Проверка давления в системе автокондиционера – процесс не сложный, справиться с ним может любой автолюбитель. Чтобы , вам нужно будет купить манометрическую станцию и шланги к ней. Зачастую в комплекте среднего качества и стоимости шланги уже есть. Также нужен будет переходник под трубки в кондиционере.

Переходники бывают двух видов – так называемый «под продавку» и переходник «под прошивку». Лучше покупать переходники «под прошивку», так как они более надежные и качественные. Перед покупкой переходников нужно выяснить, на каком фреоне работает кондиционер вашего автомобиля. В автомобилях, которые выпускались до 1992 года, чаще всего применяется фреон марки R-12. С 1992 по 1994 год производители никак не могли определиться с единым типом фреона, а потому кондиционеры заправляли хладагентом марки R-12 и R-134.

Все автокондиционеры в автомобилях выпуска после 1994 и по сей день заправляются фреоном марки R-134. Переход на данную марку фреона произошел в результате того, что он менее опасен для озонового слоя в атмосфере. Хотя давление во время работы кондиционера на нем намного меньше, чем при работе на фреоне R-12. Определить, какой тип хладагента вам нужен, можно из сервисной книжки автомобиля, а также при помощи технической таблички. Зачастую она находится на передней части авто, под капотом, или возле стакана на стойке автомобиля.


Как только вы приобрели весь набор, который нужен для проверки давления в автокондиционере, можно приступать к замерам. Под капотом автомобиля, зачастую с левой стороны, находятся магистрали замкнутой системы кондиционера. Это магистрали низкого давления и высокого. Нам нужна только магистраль низкого давления, именно по ней мы и будем определять давление. Различить их достаточно просто – трубка магистрали низкого давления в несколько раз толще трубки высокого давления.

Необходимо открутить заглушку на трубке и накрутить переходник со шлангом манометрической станции. Перед тем, как накручивать переходник, лучше всего протереть тряпочкой соединение магистрали, это предотвратит попадание грязи в шланг манометра. После этого необходимо открутить кран на станции, при этом второй кран должен быть закрытым, так как может быть утечка фреона в окружающую среду.

Чтобы проверить давление в кондиционере, необходимо завести двигатель – тогда фреон начнет обращаться в системе. Нормальным средним рабочим давлением считается значение 250–270 кПа.


Если это значение оказалось ниже, нужно дозаправить систему фреоном. Низкое давление может привести не только к недостаточному нагнетанию температуры в салоне вашего автомобиля, но и к быстрому износу и поломке компрессора кондиционера. Происходит это за счет нехватки фреона в системе, который содержит в себе масло для смазки компрессора.

Самым оптимальным и рекомендуемым является на отметке 280–290 кПа. Выше этой отметки не стоит заправлять кондиционер, так как из-за более высокого давления компрессор будет быстрее изнашиваться и может выйти из строя вообще. Происходит это потому, что компрессор автокондиционера не способен прогонять по магистралям более высокий объем давления. В результате компрессор может просто заклинить, и тогда придется его вовсе заменить. В лучшем случае при переключении режимов он будет неправильно работать.

Действия после замеров – как заправить кондиционер?

Если вы определили, что давление в кондиционере вашего авто ниже минимально допустимого, то нужно его повысить, фреоном. Так как манометрическая станция со шлангами и переходниками у вас есть, то вам всего лишь понадобится купить баллон с фреоном. Его можно найти практически в любом автомагазине. Баллона весом в 1 кг вам будет достаточно на несколько дозаправок автокондиционера.

Не забывайте, какой марки фреон вам нужен – смешивать фреоны разных марок или полностью заменять хладагент не рекомендуется, так это произведет к полному выходу кондиционера из строя. Когда фреон куплен, можно приступать к заправке. Подключаем манометр по тому же принципу, что и для проверки давления, только теперь второй шланг с манометра накручивайте на баллон с фреоном. Перед заправкой необходимо поднять обороты двигателя на холостом ходу до 2000 об/мин. Для этого подложите что-то под педаль газа или попросите знакомого надавить на нее.


Кондиционер необходимо включить на режим рециркуляции и выставить максимально возможную минусовую температуру. Заправку кондиционера стоит проводить в несколько этапов, откручивая кран на манометре с перерывом в 2–3 минуты, пока не достигните нужного результата, ориентируясь на стрелку прибора.


Все эти процедуры лучше всего выполнять в помещении закрытого типа, где не будет греть солнце, так как под его воздействием компрессор постоянно будет нагонять температуру, и определить давление на манометре будет сложнее из-за колебаний стрелки. После выполнения всех процедур закрутите краны на манометре и отсоедините шланги с обеих сторон. Теперь можете спокойно пользоваться своим кондиционером в сезонное жаркое лето!

Почти в каждом современном автомобиле установлен такой прибор, как кондиционер. Он существенно облегчает жизнь не только водителю, но и его пассажирам, особенно в случае сорокаградусной жары на улице. Да почти каждый автовладелец в летний сезон тратит бесценный бензин на работу кондиционера, только бы не задыхаться в металлической коробке во время езды по городу. Первые агрегаты были созданы еще в 80х годах прошлого века японскими автостроителями, которые первыми освоили данную технологию.

У такого, с виду, простого механизма есть ряд важных характеристик, по которым можно судить о правильности его работы. Одним из таких очень важных показателей является давление в кондиционере. Стоит разобраться в вопросах, которые возникают при использовании данного термина.

Как работает кондиционер?

Принцип работы у всех автомобильных кондиционеров абсолютно одинаков – у механизма есть магистрали, по которым двигается фреон, сжимающийся в то время, когда работает компрессор. Сжатый фреон поглощает тепло, которое есть в окружающей среде, благодаря чему нагревается. Тепло у фреона уходит в виде газа, который двигается по трубкам, где происходит забор тепла. В момент понижения давления температура фреона падает, а Вы ощущаете эту приятную прохладу в салоне.

Как только температура воздуха на улице будет достаточно высокой, очень желательно будет провести проверку кондиционера в собственном автомобиле на предмет исправности, а также произвести профилактическую обработку устройства. Благодаря таким мероприятиям, Вы обретете уверенность в том, что жара в летний период не помешает Вам с комфортом ездить по горячему асфальту под палящим солнцем. Специалисты рекомендуют проводить диагностические работы, как минимум, раз за сезон. Вы можете доверить выполнение этих работ профессионалу из специализированного автосервиса, а можете выполнить их самостоятельно. Второй случай предполагает наличие у Вас определенных приборов и инструментов, которые нужно будет использовать.

Устройство, благодаря которому можно проверить и проконтролировать давление, которое создается в кондиционерных магистралях, называется датчиком давления. Его фиксируют на одной из магистралей. Это может быть магистраль как с высоким, так и с низким давлением. Использование такого датчика позволяет определить необходимый объем фреона, который нужен для нормальной роботы компрессора, а также контролирует его выключение и включение. Если датчик давления сломается, то последствия могут быть достаточно серьезными. Возможно, компрессор нельзя будет включить вообще, в условиях низкого давления, а также при его полном отсутствии. Также есть вероятность того, что компрессор не будет выключаться при слишком большом объеме фреона, который присутствует в системе.

Всё это может стать причиной полного выхода из строя компрессора, то есть, его просто заклинит. Датчик может сломаться по причине каких-то механических повреждений, из-за окисления контактов на клеммах. Каждый автопроизводитель создает свою собственную разновидность датчика. У приспособлений могут быть разные типы резьбы, может быть разное количество контактов (два и более) и разные типы разъемов. Чем выше класс марки автомобиля, чем сложнее будет датчик, то есть сложнее будет найти ему замену.

Причины поломки – определяем и устраняем

Если кондиционер в Вашем автомобиле нагнетает недостаточную температуру, то первым делом нужно проверить показатель давления в системе. Сама проверка давления – процесс достаточно легкий, осилить его сможет даже самый неопытный автовладелец. Дабы провести проверку давления в магистралях кондиционера, придется приобрести манометрическую станцию вместе с сопутствующими шлангами. Чаще всего, комплект из средней ценовой и качественной категорий уже содержит в себе шланги. Еще нужно будет приобрести переходник для трубок.

По типу переходников всего два «под продавку» и «под прошивку». Лучше всего приобрести устройство второго типа, так как выполнены они более качественно, благодаря чему прослужат дольше. Перед тем, как ехать в магазин за переходником, нужно определить тип фреона, на котором работае Ваш автомобильный кондиционер. В большинстве машин, выпущенные до 1992 года, используется фреон марки R-12. В период 1992 – 1994 года изготовители не могли конкретизировать тип используемого фреона, потому в кондиционеры заливалась жидкости морок R-12 и R-134.

В тех машинах, которые выпускаются после 1994 года, кондиционеры функционируют на фреоне марки R-134. Использовать стали именно его потому, что он не наносит особенно большого вреда озоновому слою атмосферы. Но давление в кондиционере в период работы устанавливается значительно меньшим, нежели в случае работы на R-12-м фреоне. Определить необходимый тип охлаждающей жидкости можно из документации, которая прилагается к машине, или же с помощью технических таблиц.

Сразу после покупки всего набора, который нужно использовать для определения давления в кондиционере машины, можно переходить непосредственно к замеру. Под автомобильным капотом, скорее всего, слева расположены кондиционерные магистрали этой замкнутой системы. Там расположены магистрали низкого и высокого давления. Нужна будет магистраль с низким давлением, именно по ней можно определить давление. Внешне магистрали высокого и низкого давления отличаются друг от друга: первые в несколько раз тоньше, чем вторые.

С трубки нужно снять заглушки, после чего нужно привинтить переходник и шланг от манометрической станции. Прежде, чем устанавливать переходник, желательно соединение магистрали протереть тканью. Эта мера направлена на предотвращение попаданиягрязи в шланг манометра. Далее следует отвинтить кран на станции, но второй кран нужно оставить закрытым, чтобы фреон не попал в окружающую среду. Для проверки давления кондиционера, нужно включить движок, чтобы началось движение фреона по системе. Нормальным считается давление в 250–270 кПа.

Если же измеренный показатель оказался меньше, то в системе недостаточно фреона. Слишком низкое давление может привести не только к плохому нагнетанию температуры в салоне, но и к ускоренному износу или поломке кондиционерного компрессора. Такое явление возникает из-за недостатка смазки для компрессора, которая содержится в фреоне.

Наиболее оптимальным давлением в кондиционере считается диапазон в 280 - 290 кПа. Не желательно переливать фреона в систему, чтобы создавалось слишком высокое давление, так как от этого будет страдать компрессор, который может или быстрее износиться, или вовсе сломаться. Высокое давление заставляет компрессор гнать по магистралям газ под высоким давлением, чего компрессор просто не умеет делать. Его может просто заклинить, после чего он подлежит замене. При наиболее благоприятной ситуации компрессор будет неправильно работать в момент перехода с одного режима на другой.

Действия после замеров – как заправить кондиционер?

В случае, если после проверки был выявлен факт недостаточного давления в системе, то в нее нужно будет добавить охладителя. Перед проверкой Вы уже купили манометрическую станцию со всеми шлангами, то есть нужно будет приобрести только баллон с фреоном. Он продается в любом солидном автомагазине. Килограммового баллона Вам хватит на несколько заправок кондиционера.

Следует помнить о том, что нельзя смешивать фреон разных марок или же вовсе заменять охладитель в системе на другой. Это может привести к серьезной поломке автомобильного кондиционера. После того, как баллон будет у Вас в руках, можно переходить непосредственно к дозаправке. По вышеописанному принципу нужно подключить манометр, но вот второй шланг манометра нужно будет накрутить на фреоновый баллон. Прежде, чем переходить к заправке, нужно включить двигатель на режим холостого хода и довести количество его оборотов до 2000 в минуту.

На кондиционере должен быть установлен режим рециркуляции, а температура должна быть самой маленькой. Заправлять кондиционер нужно в несколько этапов, которые заключаются в том, чтобы с периодичностью в 2 – 3 мин откручивать кран манометра. Делать это нужно, пока давление в кондиционере не достигнет нужного показателя.

Заправлять прибор нужно в закрытом помещении, куда не попадает прямой солнечный свет, так как солнце будет нагревать компрессор, от чего сложно будет точно определить давление в системе. По окончанию выполнения всех процедур, нужно будет закрутить манометральные краны и разъединить с обеих сторон шланги.

При добросовестном контроле за системой кондиционирования, она не выйдет их строя в самый жаркий день лета по закону подлости.

Подписывайтесь на наши ленты в

Главной причиной нарушений в работе кондиционеров является нехватка или избыток хладагента. должно четко соответствовать заданным параметрам. Его можно измерить. Но чаще о снижении или повышении говорят некоторые признаки. В чем опасность уменьшения или увеличения давления в кондиционере? И как его распознать? Об этом читайте далее.

Температура переохлаждения

Недостаток давления фреона в кондиционере объясняется утечками, а его избыток неграмотной заправкой. Обе ситуации сначала приводят к снижению эффективности, а в дальнейшем и к поломкам оборудования.

Если кондиционер оснащен терморегулирующим вентилем или ТРВ, а таких сейчас большинство, то лучшим показателем уровня давления будет величина охлаждения.

При малом переохлаждении давление фреона 410 в кондиционере недостаточно. При избыточном — давление повышено. Оптимальное значение переохлаждения хладагента на выходе конденсатора от 10 до 12 градусов.

Чем опасно пониженное давление в системе?

Нехватка давления в кондиционере негативно отзывается на работе всех узлов и механизмов.

Однако более всего страдают конденсатор, испаритель и жидкостной магистрали. Так как хладагента меньше нормы, испаритель не заполняется, снижается холодопроизводительность. Уменьшается количество пара в испарителе. Но компрессор работает с обычными оборотами при малом количестве пара, значит, нет возможности создать необходимое давление. Уменьшается температура испарения, иногда даже до отрицательных показаний. Поэтому на испарителе и штуцерах намерзает «шуба».

В жидкостной магистрали же вследствие нехватки объема фреона, температура его поднимается вплоть до кипения.

Повышается температура на входе в компрессор. Охлаждается он парами, поэтому возможны перегрев и поломка.

О недостаточном давлении можно судить по:

  • малой производительности по холоду;
  • малом давлении испарения;
  • сильном перегреве;
  • слабом переохлаждении (до 10 градусов).

Чем опасно повышенное давление?

В кондиционерах, оборудованных ТРВ, жидкость в испаритель попасть не может. Жидкий фреон остается в конденсаторе, нарушая его основную функцию. Уменьшается теплообменная поверхность, газ, проникающий в конденсатор, плохо охлаждается. Вслед за увеличением температуры пара повышается давление конденсации. Одновременно с этим, оставшийся в конденсаторе жидкий фреон вступает в реакцию с воздухом, что приводит к переохлаждению данной зоны.

как проверить этот параметр кондиционера

Автор: Виктор

Давление в автомобильном кондиционере считается одним из основных параметров работы системы. При слишком низком давлении система не сможет нормально работать и эффективно охлаждать салон — проблема может заключаться в выходе из строя одного из устройств или утечке хладагента. Какое давление в системе кондиционирования автомобиля должно быть, и как своими руками его измерить — об этом читайте ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Принцип работы кондиционера

Сразу же нужно сказать, что абсолютно любой кондиционер в транспортном средстве, не зависимо от самого автомобиля, работает по одному принципу. Рабочая жидкость — хладагент — циркулирует по шлангам и магистралям системы, а при прохождении через компрессорное устройство жидкость сжимается. После этого она поступает по шлангам, отдавая им тепло. При снижении величины давления в системе фреон остывает, а холодный воздух в этот момент поступает в салон авто.

Контроль рабочего давления осуществляет датчик низкого давления, располагающийся на одной из магистралей. С помощью этого устройства есть возможность точного определения объема жидкости, необходимой для оптимальной работы компрессорного устройства. Если нужно, датчик может включить или отключить узел во время работы.

Вкратце о принципе работы системы:

  1. Когда водитель жмет на кнопку активации, в первую очередь включается электромагнитная муфта. При этом прижимной диск намагничивается к шкиву, издав соответствующий звук — щелчок.
  2. Посредством ременной передачи шкив начинает вращаться, это способствует запуску компрессорного устройства. Компрессор предназначен для сжатия хладагента, что способствует подаче жидкости по трубопроводам на радиатор. Здесь жидкость охлаждается, этому способствует также работа вентилятора. Если в это время машина едет, то конденсор также обдувается воздушным потоком.
  3. После того, как хладагент будет охлажден, происходит его конденсирование, в результате фреон выходит из конденсора в жидком состоянии. Теперь расходный материал поступает в ресивер осушитель, проходя через который, он очищается от загрязнений и различных продуктов износа. Обычно рядом с осушителем или прямо на нем располагается смотровое отверстие, через которое можно определить примерный объем жидкости в системе. Но в зависимости от конструктивных особенностей транспортного средства этого отверстия может и не быть.
  4. Когда фреон очистится, он будет передаваться дальше в сторону салона машины, где выполняет свою основную функцию. В этом время жидкость циркулирует через ТРВ — клапан, который обычно расположен на трубопроводе, в результате фреон поступает в испаритель. Фактически данный клапан представляет собой дроссель.
  5. Из испарителя начинает выходить насыщенный пар, его температура соответствует температуре кипения. Затем клапан ТРВ закрывается. Хладагент начинает преобразовываться в состояние газа, в результате чего он охлаждается. Испарительный узел представляет собой тот же радиаторы, только с меньшими габаритами. В итоге газ охлаждает испарительный узел, а благодаря вентилятору образовавшийся холод подается в салон машины. На этом круг замыкается и повторяется вновь (видео снял Михаил Борщенко).

Диагностика уровня давления своими руками

Каким должно быть давление в автомобильном кондере и как проверить этот параметр? Процедура диагностики подразумевает использование манометрической станции со всеми необходимыми патрубками и шлангами. Для подключения к системе кондиционирования также потребуется дополнительно приобрести переходники, которые могут относиться к одному из двух типов — под продавку или под прошивку. Первый вариант, судя по отзывам специалистов, является более актуальным, так как такие переходники характеризуются более высокой надежностью и качеством.

Прежде чем купить нужный переходник, важно точно понять, какая жидкость используется в системе. Например, в автомобилях, которые выпущены до 1992 года, в большинстве случаев применяется фреон R-12. Если речь идет об автомобилях, выпущенных в период с 1992 по 1994 годы, то в таких авто могут использоваться жидкости стандарта R-12 либо R-134. Этот период считается спорным, поскольку тогда производители машин не могли единогласно решить, какой стандарт лучше использовать. В авто, которые были выпущены после 1994 года, используется рабочая жидкость типа R-134 (автор видео — канал Автоматика — автокондиционеры от А до Я).

Чтобы точно узнать, какой фреон используется в вашем автомобиле, рекомендуем ознакомиться с сервисным мануалом или с таблицей, которая обычно находится на обратной стороне капота. После того, как все необходимые для выполнения задачи инструменты и приборы будут готовы, можно начинать диагностику. Открыв капот, вы сможете увидеть магистрали системы кондиционирования, обычно они располагаются слева от силового агрегата. Как правило, это два патрубка — высокого и сниженного давления, для выполнения проверки вам понадобится только последний.

Шланги пониженного давления более крупные в диаметре:

  1. Для начала вам надо открутить заглушку на магистрали и вместо нее установить переходник с подключенным шлангом от манометрической станции. Перед установкой произведите очистку места вокруг заглушки, чтобы предотвратить возможное попадание загрязнений в магистрали.
  2. Затем на манометрической установке надо будет открутить один кран, при этом второй трогать не нужно. Если вы его случайно откроете, то это приведет к утечке фреона.
  3. После этого нужно завести автомобильный двигатель — выполнить диагностику можно только при заведенном агрегате. Наиболее оптимальный вариант — чтобы в автокондиционере величина давления соответствовала значению в 250-290 кПа.

Если полученный в итоге параметр меньше указанного диапазона, то это говорит о необходимости дозаправки агрегата. Если же величина давления более 290 кПа, то заправлять систему больше не нужно, поскольку это может стать причиной неисправности компрессорного устройства. Этот узел не рассчитан на работу в условиях повышенного давления, так что из-за повышенного давления его может просто заклинить (автор видео — vassilij pavliuk).

Дозаправка кондера хладагентом

Если давление в кондиционере меньше, чем нужно, то скорей всего, причина кроется в недостатке фреона. Для этого вам потребуется та же манометрическая установка, только теперь дополнительно нужно купить баллончик с жидкостью. При этом убедитесь в том, что причина нехватки хладагента не связана с утечкой, поскольку если система протекает, то сначала нужно устранить причину. Выбор жидкости для заправки производится с учетом года выпуска транспортного средства и информацией, указанной в сервисной книжке к машине.

Нельзя допустить смешивания фреонов разных марок, поскольку это может привести к поломке агрегата в целом, процедура заправки выглядит так:

  1. Сначала следует подключить станцию к магистрали так же, как вы это делали для диагностики давления. Только в этом случае вторую магистраль с установки необходимо накрутить на баллон с купленным фреоном.
  2. Затем нужно завести мотор и увеличить его холостые обороты, число которых должно составить примерно 2 тысячи. Для этого понадобится помощь другого человека, как вариант, на педаль газа можно поставить кирпич.
  3. Далее, кондиционер следует настроить в режим рециркуляции, а температуру желательно выставить как можно меньше. Сделав это, нужно открутить кран на манометрической станции, а затем подождать несколько минут, пока система будет заправляться. Происходит это до того момента, пока давление в системе не стабилизируется, для этого обязательно следите за стрелкой на датчике. Судя по многочисленным комментариям специалистов, процедура заправки должна осуществляться в гараже или под навесом, чтобы не допустить попадания солнечных лучей на машину. Если авто будет находиться под палящим солнцем, то компрессорный узел может повысить температуру, в конечном итоге стрелка будет колебаться, а определить уровень давления будет сложно.
  4. Затем, когда процесс заправки будет окончен, нужно будет закрыть все краны на оборудовании и отключить подсоединенные к нему патрубки. В случае падения давления в кондере после дополнительной заправки следует проверить все патрубки и шланги на предмет возможных утечек.

Многие специалисты скептически относятся к дозаправке системы, потому что точно не знаешь, сколько нужно хладагента. Они считают правильным производить перезаправку нужного веса с добавлением масла и красителя.

Фотогалерея «Заправляем кондер своими руками»

Заключение

Заправка кондиционера — не особо сложная задача, выполнить ее сможет практически каждый. Рекомендуем проводить процедуру проверки величины давления перед зимой, а также весной, как минимум раз в два года необходимо заправлять систему. Если в ней повреждены патрубки, что способствует утечке жидкости, то сначала следует решить причину, только после этого можно приступать к заправке.

Также не забываем про ТО кондиционера: каждые 2-3 года производить замену масла в нем и осушителя с промывкой системы, и тогда кондиционер будет работать долго.

 Загрузка ...

Видео «Как отремонтировать поврежденные патрубки системы?»

Наглядное пособие по определению утечки и ремонту патрубков автомобильного кондиционера приведено в ролике ниже (видео опубликовано каналом Тим Сервис).

Какое давление фреона должно быть в кондиционере

   Основной используемый материал кондиционера – хладагент создает прохладу или нагрев помещения в момент функционирования сплит системы. Причем в течение года допускается утечка хладагента около 4-6% от полного объема заправленной магистрали устройства. Вследствие этого необходимо регулярно проверять давление в кондиционере, и предпринимать меры в случае, если оно будет больше допустимых значений.

Параметры давления в кондиционере

Для функционирования любой сплит системы нужен фреон, который образует производную от составляющих углеводородов и хлора. Сейчас сформировано сорок с лишним типов стабильных соединений с индивидуальными качествами.

Однако в бытовых кондиционерах, главным образом, используется 2 типа хладагента для образования напора: R22 и R410a. Буква R обозначает Refrigerant – прохлада. Определить существующее давление в магистрали можно посредством станции с двумя манометрами, при этом один прибор определяет напор при входе во внешний модуль, а другой показывает, какое давление на выходе.

В первом случае участок магистрали называется всасывающим, а во втором – нагнетающим. Всякое цифровое значение на приборе должно быть приблизительно равно данным, указанным в инструкции по этому устройству.

Такая информация, как правило, содержит в себе максимальное и минимальное давление фреона:

  • discharge side – высокое давление, сжатый компрессором газ находится в жидкостном состоянии в наружном блоке;

  • suction side – низкое давление, газ, преобразованный в жидкое состояние, находится в теплообменнике кондиционера.

Если хладона в системе недостаточно, то может не произойти преобразования газа из одного состояния в другое. А в таком случае остатки жидкого фреона попадают в камеру компрессора, и это приводит к заклиниванию двигающихся частей агрегата и полному выходу его из строя.

Необходимо отметить, что анализируемые данные будут действительными только в том случае, если есть соответствие составляющих частей устройства с заявленными комплектующими узлами от производителя.

К тому же любые механизмы, произведенные одним и тем же изготовителем, функционируют в окружении разного напора. Эти параметры образуются несколькими факторами, причем основным из них превалирует производительность компрессора, в то же время она находится в зависимости от его вида.

Как проверить давление

Для проверки давления в кондиционере нужно шланги от манометров подключить к тестовым вентилям, размещенным сбоку на внешнем модуле. Затем включить кондиционер в режиме «охлаждение» и дать поработать минут 12-15, только потом открыть краны и смотреть на показания. Рабочее давление в системе нужно проверять при включенном компрессоре.

При этом один манометр с синим циферблатом, подсоединенный к входному штуцеру, покажет низкое значение, а другой, красного цвета, подключенный к выходному – высокий показатель давления. Причем цифры эти могут отличаться, поскольку данная характеристика колеблется в зависимости от многих факторов, в первую очередь, от температуры на улице и окружающего воздуха в комнате.

Для того чтобы нормализовать напор в кондиционере, обычно пользуются двумя методами:

Чтобы при проведении дозаправки не ошибиться, и не допустить высокого давления в сплит системе, нужно сделать корректировку полученных замеров с температурой окружающей среды. Производить ее удобнее всего с помощью таблиц, в которых кроме замеряемых показателей указана мощность кондиционера.


                                                           Таблица давления хладагента


                                                         Таблица давления фреона

Факторы, влияющие на давление

Многие обыватели, не имеющие навыков и знаний в этой области, определяют количество газа только по напору в системе. Однако данное определение часто ошибочно (особенно в зимнее время), так как в случае увеличения температуры окружающей среды, фреон испаряется быстрее, соответственно, возрастает напор в контуре кондиционера.

И, напротив, при ее уменьшении большее количество хладагента находится в жидкостном состоянии, и давление снижается. Любые современные кондиционеры и мульти-сплит системы поставляются с уже закаченным хладагентом. И если по каким то признакам окажется утечка, то прежде необходимо найти неполадку, устранить ее, и лишь затем заполнять магистраль газом. В противном случае, вся работа будет напрасной.

До того, как дозаправить систему, надо проверить фреон в кондиционере и определить его количество, причем сделать полную диагностику способен только специалист. В его обязанности входит не только подсоединять станцию с манометрами к нужному крану, но и понимать конструкцию, принцип работы климатического прибора и знать неполадки, определяющие утечку газа.

Ведь перед тем как проверить давление газа на входе и выходе контура, для полного его представления, нужно учитывать и другие факторы:

  • напор в момент сжатия и испарения фреона;

  • давление при выходе из теплообменника;

  • давление на участках с разницей высот у трубопровода;

  • расстояние трубопровода;

  • работу устройства зимой при отрицательных температурах воздуха;

  • открытые двери и окна.

Таким образом, влияние наружной сферы и качеств самого фреона не дает возможности точно зафиксировать показатели давления, которые бы показывали действительное количество фреона в кондиционере.

Рабочее давление и температура воздуха

Несмотря на многие неблагоприятные факторы, благодаря практическим наблюдениям специалистов по обслуживанию кондиционеров можно представить следующие приблизительные показатели давления. Если в магистрали закачен хладагент R410 при уличной плюсовой температуре 24-28 градусов, то давление будет 6,4 Бар, а при показателях 12-15 градусов – составит 5 Бар.

В случае заполнения контура фреоном R22 и при таких же показаниях температуры, давление уже будет 4,3 и 3,3 Бар, соответственно. Но этим цифровым данным можно доверять лишь при соответствии параметров, перечисленных выше, к тому же при отсутствии причин низкого давления, определяющих утечку газа.

О недостающем объеме фреона свидетельствует:

  • несоответствие показателей настроенного режима и фактических значений;

  • постоянно работающий компрессор;

·         образование инея на вентилях и соединениях трубок или теплообменнике;

·         потеки масла.

При обнаружении хоть одной из этих неисправностей, необходимо обратиться в сервисный центр.

Каким должно быть давление переменного тока?

Знание того, какое давление в системе кондиционирования воздуха в вашем автомобиле, может сказать вам почти все, что вам нужно знать о том, как работает ваша система. Раньше было трудно измерить давление переменного тока, и для этого требовались дорогостоящие инструменты, но с развитием технологий и помощью местных магазинов автозапчастей стало легче измерять одну часть вашей системы кондиционирования воздуха. Заправочные банки

AC легко доступны в местных магазинах автозапчастей и даже во многих крупных магазинах.Многие из этих заправочных баллонов поставляются в комплекте с манометром, который поможет вам немного узнать, что происходит в вашей системе, и угадать, сколько хладагента нужно распределить. Эти датчики относительно точны и являются недорогим способом измерения давления на стороне низкого давления в вашей системе.

К сожалению, низкое боковое давление - лишь одна часть головоломки. Когда дело доходит до давления, ваша система кондиционирования воздуха делится пополам. Ваша система кондиционирования воздуха поддерживает очень высокое давление между компрессором кондиционера и расширительным клапаном конденсатора и относительно низкое давление после расширительного клапана и испарителя и обратно на вход компрессора.

Баллон с хладагентом, который вы приобрели в магазине автозапчастей, находится под давлением, поэтому новый хладагент может попасть в систему. Чтобы убедиться, что вы получили как можно больше хладагента из баллона и в вашу систему, вы подключаете его к стороне низкого давления системы, так что это давление на стороне низкого давления, которое вы видите измеренным на манометре на вашей заправочной емкости.

Для измерения давления на стороне высокого давления вашей системы вам понадобится немного более изящное оборудование. Давление на стороне высокого давления вашей системы настолько велико, что для этого требуются специальные шланги и соединения, а также специальный манометр, чтобы удерживать давление и гарантировать, что вы не выбросите какой-либо хладагент в атмосферу. Лучший способ измерить сторону высокого давления вашей системы - купить подходящие инструменты в местном магазине автозапчастей. Этот набор манометров для коллектора кондиционеров отлично подойдет!

Теперь, когда у вас есть безопасный и надежный способ измерения давления переменного тока, вам нужно знать, что вы ищете. Давление может варьироваться от машины к машине в зависимости от системы, а давление в вашей системе также зависит от температуры окружающей среды. Чем теплее на улице, тем выше будет давление. Для общей справки вы можете ознакомиться с этой таблицей давлений в системе R-134a.

Если вы обнаружите, что у вас низкое давление на стороне низкого давления в вашей системе, то, скорее всего, у вас есть утечка, поскольку это обычная проблема в автомобильных системах кондиционирования воздуха. Низкое давление на стороне низкого давления также может указывать на засорение где-то в вашей системе. Если вы обнаружите более высокое, чем обычно, давление на стороне низкого давления, это обычно свидетельствует о неисправности компрессора, но также возможно, что ваша система просто переполнена, если вы недавно добавили хладагент.

На стороне высокого давления системы низкое давление также может указывать на то, что у вас низкий уровень хладагента или если давление близко к тому же, что и на стороне низкого давления, это может подтвердить, что вы проблемы с компрессором.Более высокое давление здесь снова может указывать на то, что ваша система переполнена, если вы недавно ее обслуживали, но обычно это показатель засорения системы.

Большинство проблем с вашей системой кондиционирования воздуха требуют вакуумирования, ремонта и повторной заправки системы. С другой стороны, утечки - это проблемы, которые решаются простым добавлением Red Angel A / C Stop Leak & Conditioner через порт низкого давления в вашей системе!

Для получения дополнительной информации о Red Angel A / C Stop Leak & Conditioner, включая принципы его работы и инструкции по использованию, щелкните баннер ниже!

Вы также можете найти Red Angel A / C Stop Leak & Conditioner в любом из наших партнерских магазинов автозапчастей, например:

  • AutoZone
  • Автозапчасти Advance
  • Bennett Auto Supply
  • CarQuest Автозапчасти
  • НАПА Автозапчасти
  • Автозапчасти O’Reilly
  • Пеп Мальчики
  • Fast Track
  • Бампер к специалистам по автозапчастям бампера
  • Дистрибьютор S&E Quick Lube
  • DYK Automotive
  • Магазин автозапчастей Fisher
  • АвтоПлюс Магазины автозапчастей
  • Hovis Магазины авто и грузовиков
  • Salvo Автозапчасти
  • Автосалоны Advantage
  • Магазины оригинальных автозапчастей
  • Магазин автозапчастей Bond
  • Снабжение флота Tidewater
  • Бампер для автозапчастей бампера
  • Любые запчасти Автозапчасти
  • Бытовые автозапчасти

Фотографии предоставлены:

ac_pressure. jpg - Автор Favor_of_God - Лицензия Getty Imagines - Оригинальная ссылка

показаний манометра переменного тока - Бесплатная консультация по ремонту автомобилей от Ricks Бесплатная консультация по ремонту автомобилей от Ricks

Диагностика показаний манометра переменного тока

Как диагностировать показания манометра переменного тока в автомобиле

Вы не можете точно диагностировать переменного тока вашего автомобиля, используя только низкие- манометр на комплекте для заправки, потому что вы видите давление только на стороне всасывания или на стороне низкого давления всей системы. Этой информации недостаточно для диагностики проблемы.Это все равно, что пытаться диагностировать общее состояние здоровья по половине показаний артериального давления.

Послушайте, я знаю, что вы хотите разобраться в своей проблеме с переменным током самостоятельно, не покупая никаких инструментов, , но вы действительно можете испортить переменный ток в своей машине, если вы перезарядите или недозарядите систему. Перезаправка на самом деле УМЕНЬШАЕТ охлаждение, а недозаправка может повредить компрессор (хладагент несет смазочное масло, поэтому низкий уровень хладагента = масляное голодание для компрессора).

Итак, если вы действительно хотите диагностировать и отремонтировать вашу систему переменного тока самостоятельно,

Набор манометров со шлангами

вам понадобится набор манометров переменного тока и шланги.Купите набор или возьмите его напрокат, просто не обманывайте себя, думая, что без него можно поставить любой диагноз.

Начните диагностику показаний давления переменного тока с измерения СТАТИЧЕСКОГО давления в системе.

Статическое давление - это давление в системе в состоянии покоя (компрессор выключен не менее чем на 30 минут). Подсоедините шланги и манометр к портам высокого и низкого давления вашей системы переменного тока.

1. Выключите двигатель не менее чем на 30 минут и снимите показания манометров низкого и высокого давления. Они должны быть одинаковыми, потому что давление на стороне высокого и низкого давления выравнивается после отключения компрессора. Для выравнивания требуется время, поэтому вы должны подождать 30 минут, чтобы проверить статическое давление.

2. Измерьте температуру окружающего воздуха в автомобиле и под капотом С ПОМОЩЬЮ ТЕРМОМЕТРА (не используйте погодные условия эксплуатации). Статическое давление коррелирует с температурой компонентов переменного тока под капотом, а не снаружи перед автомобилем.

3.Сравните показания давления с таблицей давление-температура, приведенной ниже.

R-134a Статическая температура График давления

ПРЕДУПРЕЖДЕНИЕ: Температура окружающей среды - это температура автомобиля под капотом, а НЕ ПОГОДНАЯ СЛУЖБА.

Что на самом деле означает статическое давление

Статическое давление не говорит вам, заполнена ли система. Домашние мастера часто видят правильное давление в своих наборах для подзарядки переменного тока и заявляют, что система «заполнена». НЕПРАВИЛЬНО. Статическое давление НИКОГДА нельзя использовать для определения уровня заряда системы.

Почему статическое давление не является показателем заправки системы

Из-за природы хладагента полный 30-фунтовый кувшин хладагента при 80 ° F будет иметь такое же статическое давление, что и те же 30-фунтовые контейнер только с 1 унцией. хладагента.

Статическое давление говорит вам только о двух вещах

Если манометры на стороне низкого и высокого давления показывают одинаковые значения давления и показания коррелируют с давлениями / температурами, показанными на диаграмме выше, они говорят вам только две вещи:

  1. Система не полностью пустой
  2. Давление в системе достаточно высокое для включения муфты компрессора.

Если статическое давление ниже 27 фунтов на кв. Дюйм. при температуре окружающей среды выше 33 °) система кондиционирования не задействует компрессор, и вы не получите никакого охлаждения.

Если манометры не совпадают во время испытания статическим давлением

Если манометры не показывают то же самое во время испытания статическим давлением, это означает:

1) Вы недостаточно долго ждали давления для выравнивания, или

2) Дроссельная трубка, расширительный клапан, пластинчатые клапаны компрессора или застряли, или где-то в системе имеется серьезное ограничение, препятствующее выравниванию давления.В этом случае вы должны сначала решить эту проблему.

Устранение неполадок при неправильном статическом давлении

Если ваши показания статического давления не соответствуют диаграмме температуры / давления и являются слишком высокими (наиболее частая), это вероятные причины:

    1. Воздух в системе из-за утечек
    2. Перегрузка
    3. Хладагент загрязнен

Что означает 0 статическое давление

Вся система переменного тока пуста из-за большой утечки. Найдите утечку и устраните ее перед заправкой.

Каковы нормальные манометрические давления переменного тока при работающей системе?

Вообще говоря, вам нужно около 27 фунтов на квадратный дюйм на нижней стороне и 200 на высокой стороне. Почему 27 фунтов на квадратный дюйм? Потому что в системе переменного тока на R-134a 27 фунтов на кв. Дюйм. на вашем манометре означает, что хладагент будет производить около 32 ° F в испарителе (пока дроссельная трубка / расширительный клапан работает должным образом и в системе нет воздуха, который искусственно увеличивает давление до 27 фунтов на квадратный дюйм).Это примерно точка замерзания воды.

На стороне высокого давления давление R-134a обычно в 2,2–2,5 раза превышает температуру окружающей среды на входе в конденсатор. Таким образом, если температура окружающей среды составляет 80 ° F, вы увидите высокое боковое давление в диапазоне от 176 до 200 фунтов на квадратный дюйм. по системе R-134a. При 200 фунтах на квадратный дюйм. температура хладагента, поступающего в конденсатор, составляет около 130 ° F.

Для получения дополнительной информации о нормальном давлении переменного тока см. Таблицу ниже.

ПРИМЕЧАНИЕ. Высокая влажность и скорость воздушного потока через испаритель и конденсатор напрямую влияют на показания давления.

График нормального высокого и низкого давления окружающей среды переменного тока

Температура окружающей среды в ° F Показания манометра на стороне низкого и высокого давления
65 ° F Температура окружающей среды: Давление на стороне низкого давления 25-35 фунтов на кв. Дюйм Давление на стороне высокого давления 135- 155 psi
70 ° F Температура окружающей среды: давление на стороне низкого давления 35-40 psi Давление на стороне высокого давления 145-160 psi
75 ° F Температура окружающей среды: давление на стороне низкого давления 35-45 psi Давление на стороне высокого давления 150-170 psi
80 ° F Температура окружающей среды : Давление на стороне низкого давления 40-50 psi Давление на стороне высокого давления 175-210 psi
85 ° F Температура окружающей среды: давление на стороне низкого давления 45-55 psi Давление на стороне высокого давления 225-250 psi
90 ° F Температура окружающей среды: давление на стороне низкого давления 45-55 psi Давление на стороне высокого давления 250-270 фунтов на кв. Дюйм
95 ° F Температура окружающей среды: давление на стороне низкого давления 50.55 psi Давление на стороне высокого давления 275,300 psi
100 ° F Давление на стороне низкого давления 50-55 psi Давление на стороне высокого давления 315-325 psi
105 ° F Температура окружающей среды: Давление на стороне низкого давления 50-55 psi Давление на стороне высокого давления 330-335 psi
110 ° F Температура окружающей среды: давление на стороне низкого давления 50,55 фунтов на квадратный дюйм Давление на стороне высокого давления 340,345 фунтов на квадратный дюйм

Как проверить давление переменного тока с помощью манометра

1, Установите элементы управления переменного тока на MAX и РЕЦИРКУЛЯЦИЯ
2. Установлена ​​скорость вентилятора ВЫСОКАЯ
3. Закройте двери.Окна могут быть открытыми.
4. После того, как вы прикрепите манометры и запустите двигатель, поддерживайте постоянные обороты на уровне от 1200 до 1500 об / мин.

Обратитесь к этой таблице для диагностики манометра переменного тока

Что означает манометрическое давление переменного тока

Во-первых, для правильной диагностики давления переменного тока при работающем переменном токе вы ДОЛЖНЫ знать, с каким типом системы переменного тока вы работаете . Это система с диафрагмой циклического сцепления или система с расширительными клапанами? Если вы не знаете разницы, , вы не сможете диагностировать по давлению.

Просмотрите этот пост, чтобы узнать, какой тип системы переменного тока установлен в вашем автомобиле.

Низкое и высокое давление переменного тока почти одинаковы.

Если компрессор работает (центральная часть шкива вращается), компрессор вращается, но не качает. Это признак плохого компрессора. Если центральный шкив не вращается, см. Этот пост для диагностики.

Симптомы неисправного компрессора кондиционера

• Низкое и высокое боковые давления примерно одинаковы (например, нижняя сторона 80 фунтов на квадратный дюйм и верхняя сторона 80 фунтов на квадратный дюйм) И вам нужно немного увеличить число оборотов в минуту, чтобы получить давление в нормальном диапазоне И вы замечаете, что воздух становится холодным, только когда вы едете, И вы исключили низкий уровень заправки хладагента или плохую диафрагму / расширительный клапан.

Низкое и высокое манометрическое давление переменного тока высокое без колебаний

Система перегружена, отсутствует воздушный поток через конденсатор (забиты ребра, вентиляторы радиатора / конденсатора не работают или не работают с надлежащей скоростью), или у вас есть воздух и влага в системе.

Что делать, если давление переменного тока высокое:

1. Проверьте переднюю часть конденсатора переменного тока (он находится перед радиатором), чтобы убедиться, что ребра не забиты.
2. Убедитесь, что вентиляторы радиатора работают на нужной скорости.
3. Вакуумируйте систему, заправьте правильным хладагентом и повторите тест.

Низкое и высокое давление переменного тока ниже, чем рекомендовано для системы с диафрагмой.

Признак: слабое охлаждение
Показания давления: низкое давление на стороне низкого давления. Сторона высокого давления от нормального до слегка низкого
Причины: низкий уровень заправки хладагента

В этом случае испаритель испытывает нехватку хладагента. В системе с фиксированной диафрагмой требуется, чтобы испаритель был почти полностью заполнен хладагентом.При правильной заправке полный испаритель выльет некоторое количество кипящего хладагента в аккумулятор, где он продолжит испаряться, прежде чем попадет в компрессор.

Однако, если в системе мало заряда, испаритель только частично заполнен хладагентом, поэтому половина его будет холодной, а другая половина - горячей. Это часто вызывает обледенение испарителя, когда на испарителе скапливается лед. Лед блокирует поток воздуха, и при низком давлении срабатывает реле низкого давления.

Низкая заправка хладагента вызывает перегрев

Имейте в виду, что кондиционер работает, когда хладагент отводит из воздуха достаточно тепла, чтобы вызвать переход хладагента из жидкости в пар.Однако в частично заполненном испарителе пар поглощает тепло. Это называется перегревом, и в системе с диафрагмой перегретый хладагент является причиной обледенения испарителя.

Другими словами, низкая заправка хладагента приводит к тому, что хладагент в системе слишком долго находится в испарителе. Таким образом, хладагент забирает слишком много тепла. Во-первых, он собирает достаточно тепла, чтобы хладагент перешел из жидкого состояния в газообразное. ЗАТЕМ газ поглощает еще больше тепла из воздушного потока испарителя, в результате чего температура испарителя падает ниже точки замерзания воды.Любая окружающая влага немедленно замерзает на ребрах испарителя.

Тест на замерзание испарителя

Для проверки на замерзание испарителя выключите двигатель и оставьте автомобиль на некоторое время. Когда вы вернетесь, проверьте размер лужи под автомобилем. Большая лужа указывает на то, что лед в испарителе растаял и сошел на землю.

ИЛИ, продолжайте движение с вентилятором на ВЫСОКОЙ ВЫСОКОЕ, контролируя поток воздуха из вентиляционных отверстий. Как только испаритель замерзнет, ​​вы заметите резкое уменьшение потока воздуха из вентиляционных отверстий.Компрессор отключится, когда реле низкого давления сработает по низкому давлению. Воздуходувка растопит лед. Давление на стороне низкого давления увеличится до точки, при которой реле низкого давления активирует компрессор. Тогда вы снова получите холодный воздух - пока испаритель снова не замерзнет. Образец будет повторяться снова и снова.

ПРИМЕЧАНИЕ. Слабый воздушный поток через испаритель из-за засорения воздушного фильтра кабины может имитировать симптомы низкого уровня заправки хладагента. Кроме того, неисправный датчик температуры испарителя может предотвратить отключение системы после обледенения испарителя.

Ограниченная или забитая диафрагма также может вызвать низкое давление в системе диафрагмы.

Ограничение на стороне низкого давления системы. Например, ограниченное отверстие в трубке с отверстием приведет к всасыванию компрессора, но ограничение / засорение в трубке с отверстием препятствует полному потоку хладагента, вызывая истощение испарителя. Давление на стороне низкого давления падает ниже порогового значения реле низкого давления, что отключает компрессор.

Что вызывает сужение диафрагмы?
Мусор забивает сетку диафрагмы

• Металлические частицы износа компрессора забивают сетку диафрагмы.
• Резиновые шланги со временем изнашиваются, и частицы резины забивают сетку диафрагмы.
• Влага в системе вступает в реакцию с хладагентом и маслом, образуя кислоты и шлам, которые забивают сетку диафрагмы.
• Влага в системе, которая замерзает у диафрагмы и ограничивает поток хладагента через отверстие. Утечка в системе переменного тока допускает попадание влаги в систему. Влага перемещается с хладагентом. Поскольку температура близка к точке замерзания воды прямо у диафрагмы, влага замерзает, перекрывая поток хладагента в испаритель.

Для проверки влажности: выключите кондиционер на 10-15 минут, затем снова включите. Если показание манометра возвращается к очень низкому показанию на стороне всасывания, вероятно, замерзла диафрагма или сетка расширительного клапана. Если показания манометра нормальные при первом включении и остаются нормальными в течение нескольких минут, вы получаете холодный воздух, а ЗАТЕМ нижний предел понижается, это признак влажности в системе. Или, если у вас есть доступ к дроссельной трубке, подайте тепло на дроссельную трубку, наблюдая за давлением в системе. Если давление в системе возвращается к норме после нагрева диафрагмы, причиной может быть влага в системе.

Дроссельная трубка неправильного размера

• Дроссельная трубка слишком велика
• Дроссельная трубка была заменена, а уплотнительное кольцо не установлено должным образом. Другими словами, система не может создать давление.

Давление переменного тока на стороне низкого давления ОЧЕНЬ низкое, а давление на стороне высокого давления низкое: ограничение

Низкое и высокое давление переменного тока ниже, чем рекомендовано в системе с расширительным клапаном, где клапан расположен на выходе испарителя

Расширение клапан застрял в открытом положении, поэтому система не может создать давление или термометр, измеряющий температуру испарителя, не работает должным образом и из-за этого расширительный клапан остается открытым.

Низкое и высокое боковые давления переменного тока в норме, но воздух не холодный.

Это может быть ситуация, когда кондиционер работает нормально, но «тепло включен», что снижает влияние переменного тока. Это может быть вызвано заеданием дверцы датчика температуры воздуха, неисправным приводом заслонки температуры воздуха / смесителя или, в старых системах, заеданием открытого регулирующего клапана нагревателя, из-за которого горячая охлаждающая жидкость двигателя поступает в сердечник нагревателя, даже если установлен холодный нагрев.

Что проверять:

Проверить клапан управления отопителем

Определить, есть ли в автомобиле клапан управления отопителем.Клапан обычно находится под капотом и открывается и закрывается с помощью вакуумного двигателя или кабеля. Ищите шланги нагревателя и кабель или вакуумные шланги, идущие к клапану. Используйте ручной вакуумный насос для приведения в действие клапана или переместите кабель рукой, чтобы закрыть его. Потом проверяем охлаждение.

Проверка температуры воздуха или дверца смесителя и привод

Если температура воздуха в кабине регулируется дверцей температуры / смешивания воздуха, проверьте работу привода, чтобы увидеть, движется ли он при изменении настройки температуры.В некоторых случаях для устранения проблемы достаточно просто заменить привод. Если привод движется, но воздушная заслонка не пытается сдвинуть дверь вручную. Часто дверь может застрять или отломиться от петель.

Проверь воздушный фильтр салона

Ага, прямо как печной фильтр. Если он забит, это может ограничить поток воздуха. Это, в свою очередь, вызывает замерзание испарителя, в результате чего отключается кондиционер. Не пропускайте эту часть. Многие домашние мастера заменяют детали переменного тока только для того, чтобы обнаружить засоренный воздушный фильтр в салоне, потратив сотни на запчасти.

Проверьте, не загрязнен ли змеевик испарителя

Листья и пыль могут забивать ребра змеевика испарителя, снижая его способность отводить тепло от вашего автомобиля. Чтобы получить доступ к змеевику испарителя, снимите резистор электродвигателя вентилятора и загляните внутрь. Для очистки змеевика испарителя используйте пенящийся химический очиститель.

Дополнительные советы по поиску и устранению неисправностей с помощью датчиков см. В этой публикации

©, 2020 Rick Muscoplat

Опубликовано
