Настройка карбюратора ВАЗ 2106 своими руками + Видео

Заводом-изготовителем для ВАЗ-2106 предусмотрен эмульсионный карбюратор Озон серии ДАА3 2107-1107010-20. Конструктивно он выполнен по двухкамерной схеме и включает следующие элементы:

  • ускорительный насос и распылитель в 1 камере;
  • обогатительное устройство во 2 камере;
  • сбалансированная поплавковая камера;
  • золотниковый механизм отвода газов из кратера;
  • запорный электромагнитный клапан;
  • пневмопривод ДЗ (дроссельной заслонки)  во второй камере;
  • 2 главные дозирующие системы;
  • система ХХ (холостого хода).

Как работает карбюратор?

Топливо поступает в поплавковую камеру карбюратора через фильтр сетчатого типа и игольчатый клапан, соединённый гибкой тягой с поплавком. Таким образом, в поплавковой камере всё время поддерживается определённый уровень бензина.

В свою очередь, топливо из поплавковой камеры подаётся через калиброванные жиклёры в эмульсионные колодцы и каналы, в которых оно смешивается с воздухом, поступающим из воздушных жиклёров. Затем топливно-воздушная эмульсия подаётся через распылители в большие и малые диффузоры. Потом смесь поступает в канал впускного трубопровода через калиброванное отверстие. Его сечение регулируется иглой, так называемого винта количества.

Конструктивной особенностью карбюратора является наличие двух независимых систем. Первая обеспечивает работу двигателя на режиме ХХ и включает в себя электровакуумный и вакуумный клапаны с воздушными и топливными жиклёрами. Вторая система вступает в работу после открытия ДЗ при нажатии на педаль газа.

Состав топливной смеси в этих системах зависит от уровня жидкости в поплавковой камере. Поэтому для устойчивой работы двигателя, в первую очередь необходимо настроить заданный уровень топлива в ПК.

Настраиваем карбюратор

Настройка карбюратора ВАЗ-2106  включает следующие операции:

  • регулировка положения ДЗ;
  • корректировка ПУ;
  • проверка производительности УН;
  • контроль герметичности ИК.

Регулировка положения ДЗ. Поворотом привода и рычага управления заслонками устанавливаем ДЗ в открытое положение. Измеряем величину максимального открытия, которая должна быть в пределах 13,0 ±0,5 мм для первичной камеры и 15,0 ±0,5 мм для вторичной. Регулировка размера открытия ДЗ в первой камере производится путём изгиба нижнего усика тяги, а во второй – закручиванием или выкручиванием штока тяги.

После этого замеряем расстояние  от верхнего усика тяги до рычага, ограничивающего ход ДЗ второй камеры. Если его величина выходит за пределы 6,0 ±0,1 мм, изменяем её подгибанием верхнего усика.

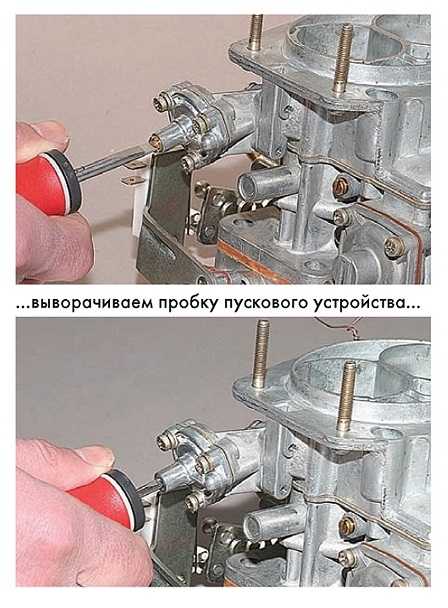

Корректировка пускового устройства (ПУ). Поворотом рычага до конца против часовой стрелки закрываем ДЗ второй камеры. Контролируем положение конца тяги рычага, жёстко закреплённого на оси ДЗ первой камеры. Он должен касаться конца штока ПУ. При необходимости подгибаем тягу до достижения необходимого положения.

Проверяем величину открытия ДЗ первичной тяги при закрытой ДЗ второй камеры. Размер открытого положения должен быть в пределах 0,7-0,8 мм при выдвинутом штоке ПУ на 5,0 ±0,5 мм.

Если фактическая величина выдвинутого штока выходит за эти пределы, корректируем его положение вращением винта.

Чтобы проверить производительность ускорительного насоса (УН) необходимо собрать в мензурку топливо, которое поступает в период 10 полных ходов рычага, управляющего заслонкой. Перед этим следует сделать предварительную прокачку для заполнения каналов насоса. Если объём контролируемого топлива составит 5,25-8,75 см3, производительность считается нормальной.

Проверка герметичности ИК (игольчатого клапана) производится в лаборатории с использованием специального оборудования. ИК помещают в контрольную пробирку на время не менее 10 секунд. Если давление в течение этого времени не падает, значит, работоспособность клапана нормальная.

Быстрая настройка карбюратора своими руками

Предварительно сняв корпус воздушного фильтра, измеряем величину расстояния между центрами наконечников тяг. Оно должно быть в пределах 80 ±0,5 мм. Если этот параметр выходит за указанные пределы, необходимо произвести его корректировку в следующем порядке:

  • с помощью отвёртки снимаем один из наконечников;
  • ослабляем контргайку ключом на 8 и вращаем наконечник до тех пор, пока длина тяги не станет заданной;
  • затягиваем контргайку и ставим тягу на штатное место;
  • затем помощник должен нажать на педаль газа, после чего контролируем положение ДЗ первой камеры, если она открывается не полностью, необходимо убрать дополнительный ход рычага;
  • снимаем с рычага наконечник продольной тяги;
  • ослабляем контргайку, выставляем заданную величину длины тяги и ставим её обратно, затягиваем гайку;
  • повторно проверяем положение ДЗ;
  • после отпускания педали газа контролируем закрытие ДЗ;
  • при необходимости производим повторную проверку и регулировку.
  • ослабляем трос привода заслонки (подсоса) и просим помощника полностью утопить рычаг;
  • открываем воздушную заслонку нажатием на трёхплечевой рычаг и затягиваем стопорный винт;
  • закрываем воздушную заслонку рычагом в салоне, а затем снова открываем для контроля.

Возможные неполадки и их устранение

На холостом ходу неустойчивые обороты или двигатель глохнет

  • не отрегулирован ХХ;
  • засорены жиклёры и каналы – прочистить или продуть воздухом;
  • в карбюратор попала вода – удалить жидкость и слить отстой из бака.

Двигатель невозможно запустить

  • засорение топливопроводов – продуть трубки  и промыть бак;
  • загрязнён фильтр карбюратора – промыть;
  • засорение топливного насоса – промыть фильтр.

Слабая мощность двигателя

  • ДЗ открываются не полностью – отрегулировать привода заслонок;
  • засорены каналы и главные жиклёры – почистить карбюратор;
  • низкий уровень топлива в ПК – отрегулировать положение поплавка;
  • нарушены зазоры в клапанном узле – откорректировать зазоры;

Повышенный расход

  • воздушная заслонка поднимается не полностью – отрегулировать приводы ДЗ;
  • повреждение или износ поплавка – заменить вышедшую из строя деталь;
  • засорение воздушных каналов и жиклёров – почистить карбюратор.

Настройка карбюратора ВАЗ 2106, устройство и регулировка

Классические автомобили ВАЗ до сих пор широко распространены в нашей стране. И не мудрено, ведь их было выпущено много миллионов. Их ремонт прост и может осуществляться самостоятельно, в том числе и настройка карбюратора.

Карбюратора является важной составляющей любого автомобиля с карбюраторной системой питания. Соответственно в инжекторы и дизельных автомобилях его нет, но при всей распространенности иных автомобилей — машин с карбюраторами еще очень много.

Суть карбюратора — это приготовление топливной смеси перед тем, как она попадет в цилиндры двигателя.

Исходя из условий использования карбюратор может изменять соотношение воздуха и топлива в смеси.

Содержание

  1. Основное устройство карбюратора
  2. Регулировка карбюратора
  3. Регулируем уровень топлива
  4. Регулировка холостого хода
  5. Подбор жиклеров для солекса

Основное устройство карбюратора

Карбюратор Солекс

Прежде чем разбираться в регулировке карбюраторов, таких как солекс и озон нужно понять их устройство, из чего состоит карбюратор, и зачем, например, нужны жиклеры. Сначала разберем все основные элементы:

  • Поплавковая камера с поплавком и игольчатым клапаном.
  • Смесительная камера.
  • Диффузор.
  • Дроссельная заслонка.
  • Распылитель.
  • Топливных и воздушных каналов (жиклеры).

Начнем по порядку: устройство поплавковой камеры. Поплавковая камера служит для поддержания постоянного уровня топлива. В камере присутствует поплавок, который соединен с игольчатым клапаном: когда уровень топлива падает поплавок опускается вниз тем самым открывая клапан, и бензин попадает в поплавковую камеру. Камера наполняется и поплавок всплывая перекрывает иглой клапан, чтобы бензин более не попадал в камеру. Далее, бензин течете по трубке распылителя и попадает в смесительную камеру, где происходит его смешивание с поступающим из впускного патрубка воздухом. Как правило в карбюраторном двигателе воздушный фильтр располагается прямо над карбюратором. Для того чтобы бензин попадал в смесительную камеру в определенных порциях применяются жиклеры. Они, жиклеры, представляют собой пробку с отверстиями разного диаметра. Диффузор имеет вид конуса с отверстием на его конце и необходим для увеличения скорости воздушного потока и создания эффекта разрежения. Количество смеси регулируется с помощью дроссельной заслонки, которая, в свою очередь, управляется педалью акселератора. Устройство заслонки сводится к тому, что она имеет размер сечения смесительной камеры и в зависимости от нажатия на педаль изменятся степень открытия заслонки. Тем самым изменяется количество подаваемой топливной смеси.

Регулировка карбюратора

Настройка карбюратора ваз 2106 дело не тонкое. В основном все продвинутые автовладельцы заменяю родной карбюратор на солекс или озон, устройство их очень похоже, как и регулировка. Просто так лезть в карбюратор не стоит, ведь если все работает нормально, то и трогать ничего не нужно. Однако если возникли следующие признаки неисправностей, то придется изучать устройство и забраться внутрь:

  • Провалы при ускорении автомобиля (после нажатия на педаль авто не ускоряется, либо ускоряется очень медленно).
  • Рывки автомобиля при ускорении.
  • Очень медленное ускорение, хоть и плавное.
  • Каскадные провалы при длительном ускорении.

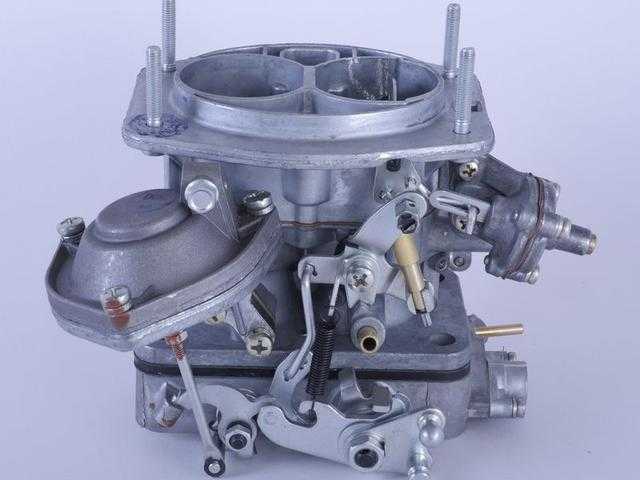

Карбюратор Озон

Регулируем уровень топлива

Регулировка уровня топлива — это то, с чего вовсе начинается регулировка карбюратора. На карбюраторах солекс и озон этот процесс практический идентичен, так, что поможет пользователем обоих типов. Сначала немного прогреваем двигатель, можно проводить эту операцию после поездки. Начинаем с отсоединения шланга топливопровода, делать это нужно аккуратно, чтобы возможно горячее топливо не обожгло. Далее, снимаем верхнюю крышку карбюратора (предварительно освободив карбюратор от закрывающей его «кастрюли» воздушного фильтра. Потом отсоединяем трос рычага подсоса и аккуратно снимаем крышку, сделать это нужно так, чтобы не повредить поплавки. Теперь вооружаемся линейкой, желательно, вообще-то, штангенциркулем, но подойдет и линейка. Нужно измерить расстояние от верхней кромки бензина до крышки, оно должно соответствовать около 24 мм. Уровень топлива в камерах может быть разным, так как карбюратор очень редко располагается идеально горизонтально, поэтому нужно взять средний результат. Если результат выходит за установленный рамки. То тут регулировка на карбюраторе солекс сводится к тому, что нужно просто подогнуть держатели поплавков в нужном направлении.

Регулировка холостого хода

Устройство солекс таково, что произвести все регулировочные мероприятия можно абсолютно без труда имея просто инструкцию. Регулировка холостого хода сводится же вовсе к вращению винта отверткой. Сначала находим отверстие с этим винтом, оно расположено в нижней части карбюратора солекс, рядом с одним из отверстия для крепления карбюратора к коллектору. Теперь закручиваем регулировочный винт до упора и выкручиваем обратно на 5 оборотов отвертки. Далее запускаем двигатель и полностью убираем подсос. Теперь необходимо вращением винта выставить обороты холостого хода на минимальное значения, при котором мотор будет стабильно работать. Если при этом тахометр будет показывать число около 850 об/мин, то это будет означать, что солекс функционирует вполне исправно.

Подбор жиклеров для солекса

Карбюратор солекс предусматривает то, что жиклеры могут быть заменены по истечении срока их службы либо же по желанию владельца, например, в связи с тем, что нужна регулировка экономичности машины. Жиклеры позволяют изменять дозировку попадающего топлива или воздуха. С их помощью можно легко добиться стабильности работы двигателя или повышения его экономичности. Жиклеры подбираются по специальным таблицам, с учетом мощности двигателя, эти таблицы можно найти в интернете, либо же в книгах посвященным автомобилю.

карбюратор. Установка и регулировка карбюратора

В этой статье вы узнаете об автомобиле ВАЗ 2106. Карбюратор является основой системы питания двигателя этого автомобиля. О том, как на нем правильно настроить систему впрыска топлива и очистить от загрязнений, будет рассказано ниже. Несмотря на то, что инжектор завоевал популярность у автомобилистов, до сих пор существует множество автомобилей, которые оснащают двигатель карбюратором. Конечно, большая часть карбюраторных автомобилей – это наши отечественные, а также старые модели иномарок. Время от времени происходят перебои в работе системы питания, по этой причине нужно знать, как работает карбюратор, а также принцип его ремонта. Стоит отметить, что эта работа непростая. Если вы не уверены в своих силах, то обратитесь к опытному мастеру, который сделает ремонт качественно и быстро.

Карбюратор: основная информация

Внутри карбюратор «Солекс» на ВАЗ 2106 разделен на две камеры, по которым поступает топливно-воздушная смесь. Именно в этих камерах бензин смешивается с воздухом. А также нормальное распределение и последующий впрыск этой смеси во впускной коллектор. Большинство отечественных автомобилей, в том числе и модель ВАЗ 2106, оснащаются карбюратором двух типов – «Солекс» или «Озон». Конечно, карбюраторы ушли в небытие, на новые модели автомобилей устанавливаются инжекторные моторы, соответствующие экологическим нормам, они более экономичны. На автомобиль ВАЗ 2106 устанавливались только карбюраторные двигатели. Эта модель выпускалась до 2006 года включительно, даже среди последних вы не найдете машину с инжекторной системой впрыска. Если владелец самостоятельно не установил эту систему. За карбюратором необходимо время от времени ухаживать, промывать и производить регулировку. А теперь стоит поговорить о такой вещи, как ремкомплект. Это тоже для того, чтобы отремонтировать карбюратор «Солекс» на ВАЗ 2106.

Почему ломается карбюратор

Следует отметить, что можно спутать карбюратор и систему зажигания. Они очень похожи, поэтому сначала нужно убедиться, что система зажигания работает в штатном режиме. И только после этого производится настройка карбюратора на ВАЗ 2106. Двигатель не запускается, наблюдается увеличение расхода топлива – эти симптомы укажут вам на неисправность либо в системе зажигания, либо в топливной системе. Иногда при перерасходе топлива помогает уровень бензина в поплавковой камере, а также регулировка жиклеров в обеих камерах карбюратора. Если это не поможет, то придется полностью ремонтировать все устройство. А для этого нужен комплект с запчастями. Кроме того, вам еще понадобится специальная жидкость, которая используется для очистки карбюраторов. Стоимость совсем небольшая, купить можно в любом магазине автозапчастей. Как и при любом другом ремонте, первым делом нужно снять клемму с минусовой клеммы аккумулятора.

С чего начать разборку карбюратора

Теперь можно приступать к разборке карбюратора. Для этого первым делом необходимо открутить три гайки крепления крышки на корпусе воздушного фильтра. Без этого снять карбюратор просто не получится. После этого снимаем крышку, вынимаем воздушный фильтр. Посмотрите, сколько шпилек держится на дне корпуса. Ключом на «8» необходимо открутить все гайки, которыми производится крепление. Отсоедините шланг сапуна, если он подсоединен к корпусу воздушного фильтра. Затем отключите все провода, которые идут к карбюратору. Как правило, это провод управления клапаном холостого хода. Сделайте это все перед тем, как отрегулировать карбюратор ВАЗ 2106.

Снятие карбюратора

Затем ослабьте крепление всех тросов и отсоедините их. С топливного шланга ослабляется хомут и вытягивается из карбюратора. Также необходимо отсоединить от него патрубок, соединяющий систему охлаждения, вакуумный шланг. Только после этого можно открутить четыре гайки, которыми нижняя часть карбюратора крепится к впускному коллектору. После снятия убедитесь, что прокладка, которая находится на выпускном коллекторе, цела и не имеет повреждений. В противном случае его также необходимо будет изменить. Карбюратор автомобиля ВАЗ 2106 имеет одну степень очистки топлива (кроме фильтра, установленного в месте разрыва шланга).

Очистка устройства

Установите весь карбюратор на ровную поверхность, дайте ему немного высохнуть. Обратите внимание, что при демонтаже необходимо следить за тем, чтобы поплавковая камера не нарушала уровень бензина, в противном случае необходимо будет проводить регулировку. Если карбюратор оснащен электромагнитным клапаном, его необходимо открутить. Делается это с помощью ключа на «13». Но у некоторых морда под ключ на «10». Самое первое, что нужно сделать, это промыть карбюратор. На заправках редко можно найти качественный бензин, поэтому все элементы карбюратора загрязнены различными химическими соединениями. Карбюратор ВАЗ 2106 (цена нового заказа 3500 руб.) — чувствительный элемент. Очень часто бензин содержит много металлов, в том числе и свинец. Он оседает на стенках в камерах карбюратора. Все канавки, предназначенные для прохождения бензина, необходимо тщательно промыть. Детали карбюратора чистятся отдельно. После тщательной мойки необходимо поставить карбюратор, чтобы как следует просушить.

Замена элементов

Следующим шагом будет замена воздушной жиклеры. Обратите внимание на ускоритель топливного насоса. Если он выглядит совершенно нормально, на его элементах нет повреждений, то вполне возможно, что достаточно будет только чистки. В месте присоединения топливного шланга находится фильтр, предназначенный для тонкой очистки поступающего бензина. Установить карбюратор на ВАЗ 2106 без предварительной очистки и дефектации узлов невозможно. Желательно установить новый, но если такового нет, можно выйти из положения: просто промойте его в растворителе или ацетоне, затем аккуратно продуйте сжатым воздухом. Это элемент, который практически не выходит из строя, по этой причине его нельзя менять. Если есть желание сделать все качественно, или на этом фильтре есть повреждения, лучше всего его заменить, так как он идет в комплекте.

Обратите внимание на особенности

Регулировка карбюратора ВАЗ 2106 проводится достаточно долго, так как необходимо полностью разобрать этот механизм. Далее выкручиваются все болты, крепящие половинки карбюратора, меняются прокладки, после чего собирается весь механизм. Обратите внимание, что обрабатывать прокладки и уплотнительные кольца силиконовыми герметиками нельзя. Дело в том, что бензин просто разъедает эти герметики. Как следствие, возможно попадание этой ужасной смеси в камеры карбюратора, а также во впускной коллектор. Это приводит к катастрофическим последствиям, следовательно, к очень быстрому ремонту.

Регулировка

А теперь о том, как отрегулировать карбюратор ВАЗ 2106. Первое, что нужно сделать, это отрегулировать уровень в поплавковой камере карбюратора. Сначала двигатель запускается и прогревается, чтобы его температура достигла рабочего значения. Обратите внимание на то, как расположены поплавки. Их оси должны быть параллельны, если это не так, то необходимо немного согнуть в нужную сторону. Для тонкой настройки нужно использовать тонкую проволоку и небольшие шаблоны из картона. Необходимо следить за тем, чтобы открытие и закрытие игольчатого клапана происходило при строго определенных положениях поплавка.

Холостой ход и воздушная заслонка

Затем необходимо отрегулировать триггер на ВАЗ 2106. Без этой процедуры карбюратор не сможет нормально функционировать. И проводить эту регулировку удобнее всего при демонтированном карбюраторе. Необходимо закрыть воздушную заслонку. Затем измерьте расстояние от стенки камеры до края этой заслонки с помощью штангенциркуля. Значение должно быть в пределах от 1 до 1,3 мм. Сам конец используется для регулировки скорости холостого хода. Перед этим двигатель необходимо прогреть до рабочей температуры. Попробуйте отрегулировать винты на значение 900 об/мин. Обратите внимание, что в зависимости от времени года значение будет меняться. Для регулировки оборотов холостого хода на корпусе карбюратора предусмотрено два винта — качества и количества смеси. Вот и все, на ВАЗ 2106 настроен карбюратор, можно продолжать пользоваться автомобилем и не бояться за расход бензина.

ВАЗ::2106: Карбюратор

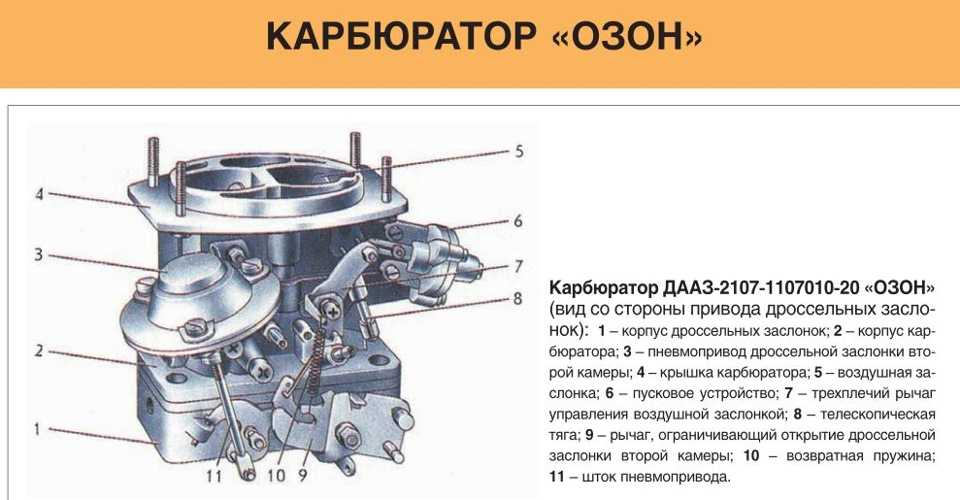

Схема карбюратора Озон

Описание конструкции

На автомобиль ВАЗ-2106 теперь устанавливается карбюратор Озон модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 используется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов Солекс).

Карбюратор Озон – эмульсионного типа, двухкамерный, с падающим потоком. Имеет одну уравновешенную поплавковую камеру, две основные дозирующие системы, концентрирующее устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере. , электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задросельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером выбора разрежения для управления регулятором опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первая и вторая камеры) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливно-воздушная эмульсия поступает через форсунки в малый и большой диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением – открыто.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через жиклер холостого хода и отверстие переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт, иначе называемый винтом качества) подается в отверстие, перекрытое иглой винта количества, где дополнительно смешивается с воздухом и далее через отверстие эмульсии попадает во впускной трубопровод. Состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения в работу основной дозирующей системы) топливно-воздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.

Эконостат обеспечивает подачу топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос поставляется с шаровыми кранами. Один клапан – обратный – расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шара, как только прекращается подача топлива. Избыточное топливо при нагнетании стекает через перепускной жиклер обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. В процессе эксплуатации ускорительный насос регулировке не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При оттягивании ручки привода («подсоса») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор). При первых вспышках разрежение за дроссельной заслонкой передается в цилиндры на диафрагму, которая через шток и тягу приоткрывает воздушную заслонку.
