Можно ли поставить турбину на карбюраторный двигатель

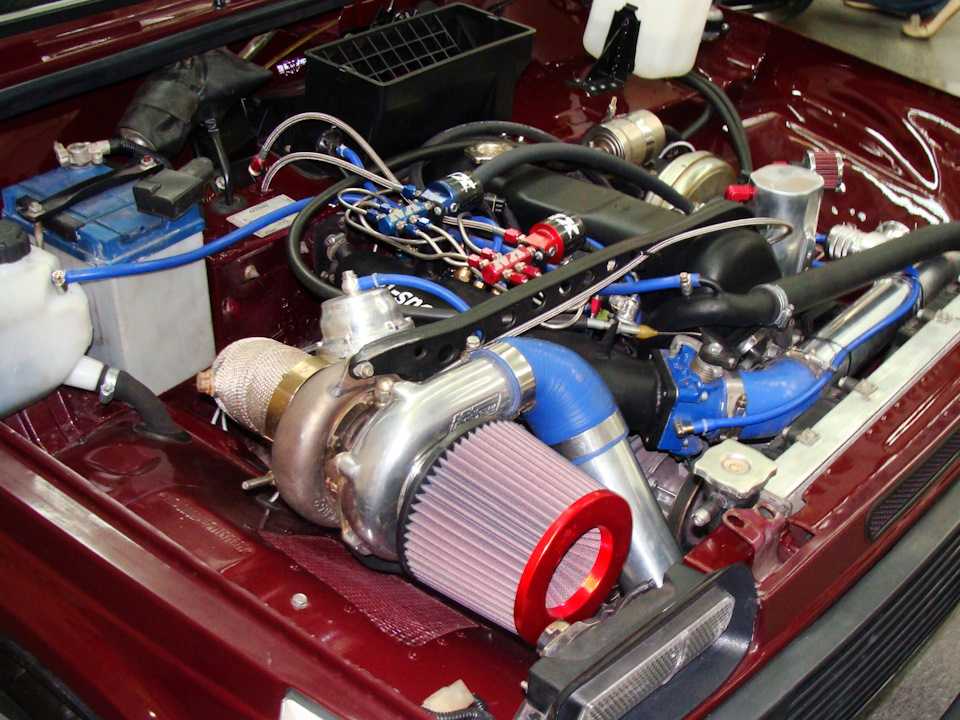

Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

Содержание статьи

Немного теории
Сложности установки турбины на карбюраторный двигатель
Выводы

Немного теории

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Разумеется, объем сжигаемой смеси можно увеличить путем увеличения камеры сгорания, а также наращивания количества цилиндров. Однако оптимальных результатов это не принесет, так как двигатель становится большим и тяжелым, сильно увеличивается расход топлива. Турбонаддув решает эту проблему.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Обычно турбокомпрессоры устанавливались на двигатели с электронным впрыском топлива (бензин или дизель), а механические компрессоры на карбюраторные ДВС. При этом турбина на карбюраторный мотор тоже может быть установлена, однако возникают дополнительные сложности, о которых будет рассказано немного позже.

Как уже было сказано, существует два типа компрессоров:

Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

регулировочный клапан, который поддерживает заданное давление;
перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
воздушные патрубки;

масляные патрубки (служат для смазывания и охлаждения турбины).

Сложности установки турбины на карбюраторный двигатель

Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т.д.). Главные трудности связаны с карбюратором.
Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.
Большинство карбюраторов не предназначены для работы в паре с турбиной. Хотя, некоторые заводы выпускали в небольшом количестве карбюраторные двигатели, изначально оборудованные турбокомпрессорами.
За счет того, что у турбодвигателей другая степень сжатия, чем у атмосферных, необходимо помнить о детонации и способах ее устранения. Как правило, проверенным способом является решение увеличить объем камеры сгорания.
Это достигается путем установки дополнительных прокладок под головку блока цилиндров.
Также придется отрегулировать работу системы так, что при разных оборотах двигателя давление воздуха из турбины тоже было соответствующим. В противном случае проявятся излишки или нехватка воздуха во впускном коллекторе по отношению к объему подаваемого топлива.

Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто, а также от режимов его эксплуатации.

Рекомендуем также прочитать статью о том, как форсировать двигатель и что для этого нужно. Из этой статьи вы узнаете о различных способах увеличения мощности и форсирования силового агрегата.

Из самых главных преимуществ такой установки стоит выделить следующие:

Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Выводы

Как видно, карбюраторный двигатель с турбиной имеет право на существование и может даже оказаться более выгодным по сравнению с обычным атмосферным, хотя такое переоборудование доставит хлопот и потребует серьезных переделок и денежных затрат. По понятным причинам на практике турбированные карбюраторные ДВС встречается очень редко, тем более на гражданских авто.

Рекомендуем также прочитать статью о том, как сделать впрыск воды в двигатель своими руками. Из этой статьи вы узнаете о том, для чего нужна и что дает система водного впрыска, а также как самому реализовать такой впрыск воды в мотор.

Также перед установкой компрессора стоит предварительно определиться с тем, в каких режимах планируется эксплуатация автомобиля: скоростная езда по трассе или обычные повседневные поездки по городу.

Еще важно подобрать и правильно настроить турбину в соответствии с рабочим объемом самого силового агрегата. Как правило, процесс настройки является не менее трудоемким, чем монтаж.

Что касается ресурса двигателя, в большинстве случаев установка наддува на атмосферный агрегат так или иначе уменьшает срок службы мотора и КПП, особенно если двигатель и трансмиссия не были для этого специально подготовлены и доработаны.

Турбина на карбюратор ваз 2107

Главная » Тюнинг

Многие автолюбители, интересующиеся вопросами модернизации автомобилей, задаются целью поставить турбокомпрессор на свой ВАЗ 2107. Однако при более детальном изучении темы, большинство владельцев ВАЗ 2107 приходят к выводу, что установка турбины на карбюратор – дело небезопасное и слишком дорогостоящее.

Именно поэтому владельцы ВАЗ 2107 становятся перед выбором – отказаться от установки турбины в пользу компрессора или заменить карбюратор на инжектор. Рассмотрим причины, почему не рекомендуется устанавливать турбокомпрессор на карбюратор. Основная причина – это опасность взрыва из выпускного коллектора, вызванного слишком высоким давлением, создаваемым турбиной. Второй немаловажный фактор – это сложность установки, в связи с чем рекомендуется доверять это дело профессионалам.

Сложив все за и против, рассмотрим вариант установки компрессора на ВАЗ 2107 карбюратор, как наиболее оптимальный. В первую очередь необходимо приобрести сам компрессор с комплектом принадлежностей для подключения к двигателю. Выглядит это примерно так, как на следующем фото.

Устанавливается компрессор рядом с трамблером, в свободное пространство. Стандартный комплект включает специальный кронштейн для крепления компрессора на переднюю часть блока цилиндров. На этот же кронштейн можно установить дополнительные натяжные ролики для приводного ремня.

В установленном виде это будет выглядеть так:

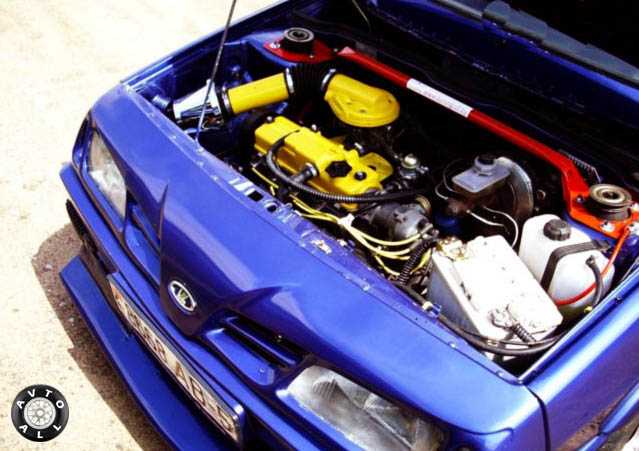

Еще одна существенная доработка – установка на карбюратор вместо воздушного фильтра специального короба, выполняющего роль переходника для нагнетания воздуха.

Это один из вариантов переходника, самый простой и имеющий ряд недостатков В частности, эффективность системы наддува снижается за счет негерметичности самого карбюратора. Для исключения данных недостатков вместо указанного переходника карбюратор можно поместить в полностью герметичный корпус, и нагнетать воздух в него. Здесь уже предоставляется место для полета фантазии автовладельца.

Осталось соединить выходное сопло компрессора с входом карбюратора специальными трубопроводами, стянуть места стыковки отдельных частей специальными хомутами для обеспечения герметичности, и герметично закрыть крышку короба-переходника.

Так как нам в процессе модернизации пришлось снять стандартный воздушный фильтр, следует озаботиться очисткой воздуха другим способом. Самый простой вариант — поставить на всасывающем патрубке специальный воздушный фильтр.

Такой элемент отличается повышенным качеством и долговечностью, поэтому его использование предпочтительно. После его установки, двигатель с установленным компрессором будет выглядеть следующим образом.

Осталось надеть приводной ремень и двигатель готов к пуску. Это самый простой, бюджетный вариант улучшения двигателя. При наличии средств и желания можно применить некоторые доработки карбюратора, поработать над герметизацией всех соединений. Ограничений, для желающих достичь большего, нет.
https://youtu.be/4X_4mBJQ_QA

53 062 views Двигатель

Создайте продувочный карбюратор менее чем за 50 долларов

| How-To — Engine and Drivetrain

В электрифицированном и автоматизированном мире 2016 года есть несколько вещей, которые выдержали испытание временем: шоколад по-прежнему в основном состоит из сахара, гамбургеры (по крайней мере, хорошие) по-прежнему сделаны из измученная корова, а карбюраторы Holley по-прежнему отлично справляются со смешиванием топлива и воздуха. В то время как электронный впрыск топлива является феноменальным дополнением к любому старомодному двигателю, когда дело доходит до снижения расходов и повышения удовольствия, нет ничего лучше старого доброго карбюратора — даже с наддувом.

Естественно, чтобы заправить дешевую турбину для испытаний, имело смысл придерживаться темы DIY и модифицировать карбюратор для продувки. Мы уже готовимся к потоку электронных писем с темой «Почему бы не использовать EFI?» это засорит почтовый ящик HOT ROD на несколько месяцев после публикации этой истории. Неужели мы сумасшедшие, потому что в 2016 году все еще собираем карбюраторы?

Модификация для наддува

Интернет кишит мнениями о том, что нужно изменить, просверлить, заткнуть, прошептать и как-то иначе пощекотать, чтобы заставить карбюратор работать с протекающим через него наддувом. Вопрос в том, работают ли какие-нибудь из этих трюков?

Мы прошерстили форумы, поисковые системы и технические статьи и отобрали самые лучшие моды, которые, по нашему мнению, имели наибольший смысл. Зная то, что мы знаем о углеводах, это означало фрезерование дроссельной заслонки, закрытие любых потенциальных утечек наддува (например, сквозное соединение дроссельной заслонки) и открытие ограничений канала силового клапана.

Это было несложно, и когда мы протестировали наш Franken-carb в Westech, результаты были на удивление, ну… хорошими! Нам повезло? Нет, здесь определенно работает наука. И, чтобы лучше понять это, мы проконсультировались с гуру сквозного карбюратора Кевином Ван Ноем из Carburetor Solutions Unlimited (CSU).

Вот наш образец, коробчатый Holley 4150 с двойным насосом.

Обзор

Мы знали, что наш карбюратор работает, основываясь на данных динамометрического стенда, но мог ли он быть лучше — мы пропустили важный шаг? Чтобы выяснить это, мы спросили Ван Ноя, есть ли в правильном продувочном карбюраторе что-то большее, чем простые изменения, которые мы сделали.

«Это самые простые моды, вроде того, что делают все», — сказал Ван Ной. «Они обычно хорошо работают в более низких диапазонах мощности», которые Ван Ной классифицирует как диапазон от 500 до 600 л.с. — именно там, где жил наш тестовый двигатель.

Силовые клапаны

После этого уровня мощности требуется дополнительное внимание силовому клапану. В отличие от основных форсунок, которые дозируют топливо непосредственно в ответ на поток воздуха через трубки Вентури/ускорители, силовой клапан через разрежение в коллекторе фактически реагирует на нагрузку двигателя. Однако при форсировании их работа становится немного мутной.

В карбюраторах CSU Ван Ной использует специальный силовой клапан, «ссылающийся на наддув», который, как вы уже догадались, не открывается до тех пор, пока не произойдет наддув. Их можно настроить для активации на разных уровнях наддува, соответствующим образом адаптируя топливную кривую. Кроме того, CSU использует ввинчиваемый ограничитель для каналов силовых клапанов, что значительно упрощает их регулировку, чем высверливание штатного дозирующего блока.

«Свыше примерно 15 фунтов давление наддува в поплавковых камерах может перегрузить стандартный силовой клапан и заставить его закрыться», — сказал Ван Ной. Он также подчеркивает использование широкополосного датчика воздуха/топлива, чтобы точно контролировать работу карбюратора.

Поток топлива

По словам Ван Ноя, при более высоких уровнях мощности поток через карбюратор также является проблемой. «При мощности около 1200 лошадиных сил на бензиновом насосе одна игла не может прокачать достаточное количество топлива», — сказал он. «На Е85 примерно 800 к 900 лошадиных сил». Решение заключается в создании поплавковой камеры с двойными иглами и седлами.

Удаление контрольных шариков

Ван Ной затронул тему, о которой мы еще не слышали. На многих, особенно на новых 4150 карбюраторов серии -Холли установил контрольный шар, который защищает силовой клапан от обратного выстрела. «Этот контрольный шар может подняться вверх под действием наддува, который блокирует подачу силового клапана», — сказал Ван Ной. «Затем, наддув от поплавка чаша может воздействовать на силовой клапан и закрывать его, что выталкивает все наружу». Решение состоит в том, чтобы снять запорный шар силового клапана (фото 10). большие проблемы»

Крышки карбюратора

Лучший продувочный карбюратор на рынке абсолютно бесполезен, если на него надевается плохая шляпа карбюратора. Ван Ной предостерегает от низкопрофильных головных уборов, особенно от тех, которые заставляют воздух поворачиваться под очень острым углом. «Они сдавливают воздух и не позволяют ему плавно дуть в трубку Вентури», — сказал он. Оставаясь в рамках нашего бюджета, мы купили впускной коллектор Spectre с одной камерой (артикул 9849) на Amazon вместе с нашим турбо-китом. Он имеет высоту 3,5 дюйма и входное отверстие 4 дюйма. Ван Ной знаком с этой шляпой и нашел, что она хорошо работает. Не путайте с PN 98499, это низкопрофильная версия, которая вообще плохо работает!

Заключение

После изготовления продувочного карбюратора, консультации со специалистом по его эксплуатации и испытания его на динамометрическом стенде двигателя мощностью до 600 л.с., рекомендуем ли мы самостоятельно изготовить продувочный карбюратор? Лучше поверь. С учетом того, что в карбюратор вложено 47,95 долларов США, это один из экономичных способов подготовить ваш двигатель к ускорению. Справедливости ради, если ваша поездка не работает на Holley с самого начала, вам нужно ее купить. Новый углевод, подобный нашему, продается за 462,9 доллара.5 на Summit Racing, но мы никогда не были на соревнованиях по обмену, которые не кишели бы углеводами, созревшими для сбора.

Первым этапом процесса является удаление воздушной заслонки. Позже мы вырежем дульный рожок, чтобы рычажный механизм стал бесполезным. Затем снимите дроссельную заслонку и вал. Мягкое прикосновение здесь не требуется.

Снимите винты с крестообразным шлицем с базовой пластины, а затем саму базовую пластину. Примечание: если у вас более старый карбюратор, самый внутренний набор винтов опорной пластины следует исключить. Они могут вывернуться и упасть во впускной коллектор, поэтому Holley больше не устанавливает их на новые карбюраторы. Если ваш карбюратор действительно старый и шероховатый, прокладка опорной плиты обычно остается невредимой. Если вам удастся разорвать его, возьмите базовый комплект обновления у Холли. Правильный комплект будет зависеть от номера списка карбюратора (расположенного на дроссельной заслонке). Вот все компоненты карбюратора аккуратно разложены по столу. Если ваш карбюратор грязный, негерметичный или работает не так, как нужно на автомобиле, с которого он был снят, сейчас самое время для восстановления. Единственная часть этого процесса, которая выигрывает от использования специальных инструментов, — это фрезерование дроссельной заслонки карбюратора. Это можно сделать с помощью ножовки, но механическая обработка создаст более стабильный и красивый результат.

Прежде чем выламывать более грубые инструменты, обратитесь в местный механический цех. Это отверстие (стрелка) на основной стороне измерительной пластины является источником вакуума для силового клапана. На более новых карбюраторах он содержит контрольный шарик, предназначенный для защиты силового клапана от обратного зажигания двигателя. При наддуве запорный шар можно поднять вверх, и давление наддува в поплавковой камере может закрыть силовой клапан, обедняя смесь. Вот крупный план узла запорного шара защиты силового клапана. Небольшой удар легко выбивает его из опорной плиты. Полость, в которой дроссельная заслонка проходит через корпус карбюратора, должна быть герметизирована, чтобы предотвратить утечку наддува. Мы использовали бензостойкую двухкомпонентную эпоксидную смолу, но JB Weld работает так же хорошо. Хотя обработка новых карбюраторов намного точнее, чем в 1960-х годов, пробки основных колодцев на блоках учета по-прежнему стоит эпоксидировать. Это гарантирует, что при наддуве воздух/топливо не просачивается через небольшие щели.

Показаны блок с эпоксидным покрытием (справа) и блок без эпоксидного покрытия (слева). Наиболее важной модификацией карбюратора для продувки является увеличение ограничительных каналов силового клапана. В отличие от форсунок, которые дозируют топливо в ответ на поток воздуха через трубку Вентури, силовой клапан фактически реагирует на нагрузку двигателя посредством вакуумного сигнала от коллектора. Как только давление в коллекторе падает ниже номинального вакуума клапана, он открывается, обеспечивая обогащение топлива. На форсированном двигателе клапан будет оставаться открытым под действием наддува. В качестве отправной точки мы открыли ограничительные каналы силового клапана до 0,0780 дюйма (5/64). Помните, что гораздо проще расширить отверстия, чем затыкать их обратно. Делайте небольшие изменения примерно на 1/64 дюйма за раз, чтобы избежать слишком больших и слишком быстрых изменений. Кроме того, убедитесь, что вы не просверлили слишком глубоко дозирующий блок, так как каналы имеют глубину всего около 1/8 дюйма.

Следующее изменение требует установки нитрофиловых поплавков. Латунные поплавки полые и очень тонкие. Из-за этого они сминаются под давлением наддува. Мы заказали цельный нитрофиловый поплавок (номер детали 116-3 для передней части, номер детали 116-10 для задней части). Задний поплавок имеет насечки с удлиненными форсунками, чтобы предотвратить открывание задних форсунок во время резких стартов. Для крепления достаточно двух винтов. можно снять, чтобы установить поплавки, а их цена в размере 43,76 долл. США от Summit Racing является дешевой страховкой от отказа топливной системы в будущем. быть переустановлен. Когда в уравнение входит наддув, параметры настройки начинают сужаться. В то время как безнаддувный двигатель, для сравнения, будет довольно терпим к обедненной топливной смеси, двигатель с наддувом гораздо более вероятно, испытает катастрофический отказ, если будет работать на обедненной смеси. Быстро реагирующий широкополосный датчик AFR, такой как AEM X-Series Wideband UEGO, — это простой способ убедиться, что карбюратор работает именно так, как вам нужно.

Это необходимо учитывать при настройке форсированного двигателя. Мы не просто построили продувочный карбюратор: мы протестировали его! Выше на графике показано соотношение воздух/топливо, наддув и обороты двигателя на динамометрическом стенде. После увеличения жиклеров в карбюраторе на пять размеров спереди и на четыре сзади мы смогли получить топливную кривую, которая начиналась с 11,9.:1 и обогащается до 10,8:1, когда наддув поднимается до пика в 12,5 фунтов. Если бы наддув продолжал расти, двигатель продолжал бы обогащаться. Хотя это не совсем идеально, наши испытания показали, что для уличного двигателя с консервативным наддувом самодельный топливный смеситель более чем соответствует задаче безопасной подачи топлива мощностью 600 л.с.

Sources

Holley
866.464.6553
Holley.com

Westech Performance Group
951.685.4767
WestechPerformance .com

Неограниченное количество решений для карбюраторов
909. 851.6955
CSUcarbs.com

Что такое продувочный турбонаддув? | Haynes Publishing

Вы здесь

Главная | Что такое продувочный турбонаддув?

Крис Поллитт — отмеченный наградами автомобильный словесник, редактор веб-сайта Not 2 Grand и страстный коллекционер дрянных старых автомобилей.

Кто не любит немного ускорения? Принудительная индукция — лучший способ получить больше мощности от вашего автомобиля, и мы отмечаем это уже много лет.

Поначалу это была настоящая производительность, и такие автомобили, как Escort RS Turbo, несли флаг всех мощных вещей. Затем, с течением времени, это стало более распространенным явлением.

В настоящее время турбонаддув находится на переднем крае технологии двигателей, и он не только обеспечивает мощность, но и дает огромные экономические преимущества. Турбонаддув — это хорошо, это относительно современная технология, изменившая автомобильный ландшафт.

Дело в том, что в 99% случаев турбонаддув работает, сжимая воздух, а затем нагнетая его в цилиндр, где он смешивается с топливом, воспламеняется, а затем бум, происходит мощность. Чтобы получить максимальную отдачу, вам действительно нужен впрыск топлива.

Но не волнуйтесь, если у вас старый автомобиль с карбюраторным двигателем. Есть вариант, который открыт для вас. Два, на самом деле. Вы можете выбрать установку с продувкой или даже установку с протяжкой.

Мы не будем вдаваться в подробности. Любая система потребует модификации карбюратора, чтобы обеспечить подачу топлива и регулирование давления. Ни продувочная, ни продувочная система не являются быстрым путем к большой мощности. Тем не менее, оба открывают двери принудительной индукции для старых автомобилей.

При продувке турбина питает карбюратор. Это обычное дело, когда выхлопные газы раскручивают турбину, но вместо того, чтобы сторона компрессора турбины подается непосредственно в цилиндры, она продувает — отсюда и название — карбюратор.

Вот почему вам необходимо правильно настроить углевод. Подвергните этому стандартный карбюратор, и он просто не сможет подавать достаточно топлива, чтобы соответствовать сжатому воздуху, поступающему от турбокомпрессора. Если двигатель вообще заработает, то он не будет работать нормально.

При всасывании турбонаддув располагается после карбюратора, поэтому вместо карбюратора он питает двигатель, а на самом деле он питает турбо.

Турбина всасывает холодный воздух и топливо, а затем подает их в двигатель. Это эффективный метод получения мощности, но добавление топлива в турбину может значительно сократить срок ее службы.

Кроме того, учитывая, что карбюратор по своей природе атмосферный, вам необходимо обеспечить его среду, в которой он может соответствовать давлению турбонагнетателя. Таким образом, может потребоваться создание кожуха или крышки для карбюратора, в котором можно стабилизировать давление.

Это не требуется для более распространенных турбодвигателей с впрыском топлива, поскольку топливо, как следует из названия, впрыскивается в двигатель с высокой скоростью и под высоким давлением.

И проточная, и продувочная системы требуют большого количества математических расчетов, большого количества изготовления и многой настройки. Тем не менее, если все сделано правильно, они могут быть фантастически старомодным способом придать вашему старому автомобилю столь необходимый импульс.
