Регулировка карбюратора ВАЗ 2107 своими руками: пошаговая инструкция

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно – игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии.

Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:

  • Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.
  • Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:

  • затруднение при пуске двигателя, долгое «чихание»;
  • всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»;
  • вялая способность автомобиля к разгону;
  • необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.

Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование  ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров.

Как отрегулировать карбюратор своими силами на ВАЗ 2107? При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.

Регулировка поплавковой системы

Свободный ход поплавка колеблется между следующими значениями:  6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.

В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».

После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.

Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.

Приступаем к регулировке пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.

Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха:

Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:

Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010:

Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:

  • Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
  • Увлекает телескопическую тягу;
  • Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
  • Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.
  • Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор

При  регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:

Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».

Вид сверху:

Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой:

Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.

После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.

Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку:

Как выставить обороты холостого хода на ВАЗ 2107

Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.

Для этого:

  • Подкручиваем винт «качества» смеси до максимальных оборотов (против часовой стрелки), при этом смесь обогащается топливом;
  • Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.
  • Выполняем проверку «качеством»: можно ли ещё прибавить обороты.

Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.

Следующим этапом является регулирование привода воздушной заслонки.

Если на положение привода не обращать внимания, то машина может глохнуть. Для этого потребуется простая шлицевая отвёртка, и ключ рожковый 7 мм.

На рисунке показано положение заслонки при утопленном и вытянутом «подсосе».

Для регулировки делаем следующее:

  • «подсос» утоплен;
  • Винт фиксации тяги отворачиваем шлицевой отвёрткой (пружина выталкивает её вертикально)
  • Затягиваем винт;
  • Проверяем ход заслонки.

Регулируем привод дроссельной заслонки («газ»).

 Если этот привод неправильно настроен, то ухудшается разгонная динамика и приёмистость двигателя. Эту настройку нужно выполнить с помощником.

Потребуется рожковый ключ на 8, отвёртка, фонарик и штангенциркуль.

Полностью «утопим» «подсос», или привод воздушной заслонки.

  • Теперь ваш помощник полностью выжимает педаль «газа» до упора в пол. При этом открывается дроссельная заслонка полностью, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.

Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки.

После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги.

Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый.

Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html



Регулировка карбюратора ваз 2107

Регулировка карбюратора ваз 2107 до сих пор одна из популярных тем не только в Интернете, но и в повседневной жизни. Ведь, по правде говоря, регулировать есть что. Автомобилей ВАЗ 2107, в свое время, выпустили очень много, и не зря этот автомобиль и в народе за свою надежность и интересный дизайн прозвали Советский Мерседес.

По причине большого количества данных автомобилей, машины с инжекторными системами впрыска топлива не смогли сразу их вытиснуть с наших дорог. Поэтому регулировка карбюратора ВАЗ 2107 еще долго будет проводиться нашими водителями.

Период проводимых работ по регулировке

Данные работы должны проводиться хотя бы 1 раз в год. Желательно что бы их проводил специалист этого дела, так как настроить карбюратор на правильную работу, это тоже самое, что и настроить рояль на хорошую игру.

Но если рояль будет плохо играть, то ничего страшного не произойдет, но если регулировка карбюратора ваз 2107 будет проведена не правильно, то ждите большой расход топлива автомобиля.

На правильную регулировку карбюратора ваз 2107 очень сильно будут влиять засорения в калиброванных отверстиях, и других работающих системах карбюратора.

Для этого необходимо провести обслуживание карбюратора ваз 2107.

Поплавковая камера

Регулировка карбюратора ваз 2107 – поплавковая камера и уровень топлива в ней.

Для того чтобы правильно провести регулировку карбюратора ваз 2107, а конкретно регулировку количества топлива в поплавковой камере, необходимо подготовить специальный шаблон из картона размером 6,5 на 14 мм.

Далее снимаем крышку карбюратора.

В поплавковой камере наибольший уровень топлива регулируется закрытием игольчатым клапаном отверстия, через которое подается топливо.

Размещаем снятую крышку карбюратора вертикально, так чтобы держатель поплавка прикасался к шарику подпружиненного клапана, но только прикасался, а не давил на него.

Подставляем под поплавок шаблон, если нет шаблона, линейку, и проверяем расстояние между прокладкой крышки и ним. Оно должно быть 6,5 плюс-минус 0,25 мм.

Если данное расстояние не соответствует нормативному, то подгибанием язычка крепления игольчатого клапана, на рисунке обозначен буквой А, регулируем его.

Теперь регулируем наибольшее открытие игольчатого клапана, которое зависит от хода того же поплавка.

Отводим поплавок от крышки в противоположную сторону, и подставляем шаблон, расстояние должно соответствовать 14 мм плюс-минус 0.5 мм.

Если расстояние не соответствует нормативному, то подгибанием специального упора, который находится на кронштейне поплавка, устанавливаем нужное расстояние.

При правильной регулировке ход поплавка должен быть в приделах 8 плюс-минус 0,25 мм.

Пусковое устройство

Регулировка карбюратора ваз 2107 — проверка и последующая регулировка пускового устройства.

Чтобы быстро и качественно провести данную регулировку подготовьте небольшой кусок проволоки диаметр, которой 0,7 – 0,8 мм и шаблон из плотного материала шириною от 5 до 5,5 миллиметра.

Далее снимаем воздушный фильтр автомобиля ваз 2107, очищаем карбюратор от грязи до полной его чистоты.

Полностью перекрываем воздушную заслонку карбюратора ваз 2107.

Хвостик тяги, на рисунке он обозначен буквой А, который соединяет шток пускового устройства с рычагом воздушной заслонки, должен иметь такое положение чтобы не передвинув шток пускового устройства, занять положение в конце паза штока. Если что то не получается, то подогните тягу, это допустимо.

Далее утапливаем до упора шток пускового устройства.

Как показано на рисунке,

с помощью шаблона Б измеряем зазор между краем воздушной заслонки и стенкой камеры сгорания, он должен быть в пределах от 5,0 до 5,5 мм.

Зазор открытия воздушной заслонки

Далее регулируем зазор открытия воздушной заслонки.

Данная регулировка проводится с помощью регулировочного винта, который закрыт специальной пробкой.

Отвернув пробку с помощью шлицевой отвертки и вращением винта, производим необходимые регулировки.

Проверка открытия дроссельной заслонки

Регулировка карбюратора ваз 2107 – проверка открытия дроссельной заслонки.

Для проведения этой регулировке Вам понадобится снять карбюратор.

Далее на снятом карбюраторе проворачиваем до упора против часовой стрелки трехплечий рычаг, на рисунке обозначен буквой А.

Берем проволоку и проверяем зазор, на рисунке обозначен буквой Б, данный зазор должен быть 0,7 – 0,8мм.

Если зазор не соответствует, то или подогните тягу, на рисунке обозначена буквой В, или переставьте наконечник этой тяги в другое отверстие, как показано на рисунке.

Регулировка холостого хода

Регулировка карбюратора ваз 2107 — регулируем холостой ход.

Регулировку холостого хода следует доверить специалисту. Но все же если вы решили делать это самостоятельно, то обзаведитесь мультиметром и газоанализатором.

Данную регулировку следует проводит на прогретом двигателе, а обороты на холостом ходу должны соответствовать норме от 820 до 900 об/мин. Перед этим в обязательном порядке необходимо провести регулировку угла опережения зажигания.

Порядок работы

Сначала подключаем приборы.

Мультиметр включаем в режим показа частоты работы двигателя. Один щуп подключаем к массе, а другой к первичной обмотке катушки зажигания.

Включаем газоанализатор, перед этим вставив его датчик в выхлопную трубу автомобиля.

Запускаем двигатель и вращением винта количества смеси, как показано на рисунке, добиваемся частоты вращения в установленных приделах (820 – 900 об/мин).

А вращая винт качества смеси регулируем количество СО в выхлопных газах (0,5—1,2% при температуре 20 градусов и атмосферному давлению 760 мм рт. ст. ). В ходе этой регулировки обороты двигателя будут меняться.

Повторяем операцию, пока не будут выставленные нормативные значения.

Бываю ситуации, что через несколько заходов, показатели регулировок все равно не соответствуют нормативным.

Обращаем внимание на втулки.

Тогда, если у Вас новый карбюратор, обратите внимание на специальные пластмассовые втулки, которые напрессованы на регулировочные винты.

Винт качества топливной смеси ограничен во вращении до 50 градусов, а винт количества до 90 градусов. Это сделано для того, чтобы в гарантийный период эксплуатации автомобиля небыли сбиты заводские регулировки.

Убирайте эти втулки и проводите регулировки заново.

Если все сделано правильно, то при резком нажатии на газ, а затем резком ее отпускании, двигатель должен чисто набрать обороты, а затем, сбавив их, не заглохнуть.

Привод воздушной заслонки

Регулировка привода воздушной заслонки.

Порядок выполнения работ:

  1. Снимает воздушный фильтр автомобиля.
  2. Беремся за рукоятку воздушной заслонки и перемещая ее от себя, добиваемся чтобы она заняла вертикальное положение. При этом сама воздушная заслонка, тоже должна занять вертикальное положение.

Если этого не произошло, то проводим регулировки.

Удерживая втулку от проворачивания, для этого вам понадобится ключ на 7 мм, ослабляем винт, с помощью которого крепится тяга воздушной заслонки. При этом сама воздушная заслонка, под действием пружины, встанет в вертикальное положение.

После этого в обратном порядке затягиваем откручиваемый ранее винт.

При полностью втянутом положении рукоятки, воздушная заслонка должна закрыть входное отверстие горловины.

Устанавливаем воздушный фильтр на место в обратной последовательности.

Подводим итоги

Как видно многие работы по регулировки карбюратора не сложны, но как показала практика, не все автомобилисты могут правильно их выполнить. Даже если, казалось бы, все сделал правильно, то все равно, или большой расход топлива, или холостые двигатель не держит, либо уровень СО большой.

Поэтому регулировку карбюратора ваз 2107, если у Вас в этом вопросе нет опыта, отдавайте специальной категории людей – карбюраторщики. Это узконаправленные спецы, которые отрегулируют Ваш карбюратор быстро и качественно.

Делаем промывку карбюратора.

Регулировка карбюратора ВАЗ-2107 своими руками

Различные модификации карбюраторов ВАЗ-2107 устанавливались на определённые модели, а именно:

  • устройствами серии 2107-1107010-20 комплектовались двигатели последних версий на ВАЗ-2103 и ВАЗ-2106, которые оснащены вакуум-корректорами;

  • модификация изделий 2107-1107010 устанавливалась на силовые агрегаты 2103 (2106) автомобилей ВАЗ-2107 и ВАЗ-2105;

  • карбюраторы серии 2107-1107010-10 применялись на моторах 2106 и 2103, которые укомплектованы распределителем зажигания без вакуум-корректоров.

Двухкамерный карбюратор модификации 2107-1107010 выполнен по типу эмульсионного устройства с падающим потоком. Он оснащён сбалансированной поплавковой камерой, обогатительным устройством, двумя главными дозирующими системами, механизмом отсоса картерных газов, специальным патрубком подачи в вакуумный регулятор опережения, автономной системой ХХ (холостого хода) и прочими необходимыми элементами. Управление положением, а именно открытие ДЗ (дроссельной заслонки) камеры реализовано через педаль привода, установленной в салоне. ДЗ второй камеры управляется специальным пневматическим приводом.



ВЗ или воздушная заслонка оснащена пусковым диафрагменным механизмом для запуска ХХ. Ускорительный насос выполнен по типу диафрагменного устройства, оборудованного механическим приводом. Он обеспечивает подачу топлива в камеру. Крепление карбюратора реализовано через четыре шпильки впускного трубопровода.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе и настройка карбюратора ВАЗ-2107, осуществляется на базе тарировочных параметров, в которых заложены все необходимые данные. Специалисты рекомендуют выполнять настройку 1 раз в 6 месяцев. Фактически эта процедура является плановым техническим обслуживанием этого устройства.

Настройка карбюратора 2107-1107010 включает следующие операции:

  • чистка и мойка изделия снаружи;

  • контроль состояния механизмов и отдельных элементов;

  • промывка (чистка) сетчатого фильтра;

  • промывка (чистка) поплавковой камеры;

  • промывка (чистка) топливных и воздушных жиклёров.

Подробно описывать все этапы настройки устройств серии 2107-1107010 нет смысла, так как чистка или мойка, а также разборка карбюратора ВАЗ-2107 идентична для всех модификаций. Поэтому рассмотрим только наиболее важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Регулировка уровня топлива в карбюраторе

Чтобы проконтролировать, а при необходимости настроить заданный уровень бензина в ПК (поплавковой камере), предварительно следует подготовить специальный тарировочный шаблон размером 6,5 х 14,0 мм из картона.

Сначала аккуратно снимем крышку карбюратора и помещаем её вертикально таким образом, чтобы рычаг поплавка не давил, а только касался шарика подгруженного клапана. Под поплавок подкладываем шаблон и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно это расстояние измерить штангенциркулем или обычной линейкой. Величина зазора должна быть в пределах 6,25-6,75 мм.



Если расстояние от поплавка до  прокладки крышки не соответствует указанной величине, следует откорректировать его путём осторожного подгибания держателя ИК (игольчатого клапана).

Следующим этапом настраиваем максимальное открытие ИК, которое определяется ходом поплавка. Для этого осторожно отодвигаем поплавок от корпуса крышки и измеряем расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм. Если величина зазора вы ходит за указанные пределы, подгибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера.

Если настройка карбюратора выполнена правильно, ход поплавка будет 8 ±0,25 мм.

Настройка ПУ

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки



Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

  • Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.

  • Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.

  • Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.

  • Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Карбюратор ВАЗ 2107: регулировка карбюратора

Модель ВАЗ 2107 является последней в линейке так называемых «классических» карбюраторных версий. Такие машины оснащались карбюратором «Озон» или ДААЗ 2107 (1107010 20). Указанный карбюратор ДААЗ отличается высокой ремонтопригодностью и простотой конструкции.

С учетом таких особенностей ремонт карбюратора и регулировка вполне может быть выполнена своими руками. Далее мы рассмотрим, как устроен карбюратор 2107, а также как отрегулировать карбюратор на ВАЗ 2107.

Содержание статьи

Устройство карбюратора ВАЗ 2107

Итак,  на ВАЗ 2107 карбюратор двухкамерный, крепится справа от ДВС на 4 шпильках, которые вкручены во фланец впускного коллектора. В верхней части к площадке 4-я  шпильками крепится короб воздушного фильтра круглой формы. Фильтр соединен с карбюратором при помощи тонкой трубки вентиляции картера.

Сам карбюратор ДААЗ 2105 и 2107 фактически является копией Weber, который ставился на ранние модели ВАЗ. Отличия состоят только в размерах диффузоров, а также отличаются диаметры отверстий жиклеров.

По конструкции карбюратор состоит из 3 элементов:

  • верхняя крышка;
  • средняя часть;
  • блок дроссельных заслонок внизу;

В крышке стоит мембрана, заслонка пускового устройства, трубка эконостата, фильтр топлива тонкой очистки, поплавок и штуцер подключения к топливной магистрали, а также игольчатый клапан, который перекрывается при помощи лепестка поплавка. Крышка прикручена винтами к средней части, под крышкой ставится уплотнительная прокладка из картона.

В средней части находится поплавковая камера с топливными жиклерами, система ХХ с жиклерами топливным и воздушным, переходная система, похожая по устройству на ХХ, основная система дозирования топлива с эмульсионными трубками, жиклеры воздушные, а также диффузоры (большой и малый).

Также в средней части стоит ускорительный насос, который является камерой с диафрагмой, распылителем и запорным шариковым клапаном. Еще в средней части карбюратора стоит вакуумный привод, который прикреплен к корпусу сзади. Этот привод открывает дроссель вторичной камеры, когда обороты двигателя высокие (более 2.5 тыс. об/мин.). Еще отметим, что последние версии карбюраторов ДААЗ 2107–20 получили электрический клапан холостого хода  вместо жиклеров.

Последняя, то есть нижняя часть, прикрепляется к средней 2 винтами. Эта часть прямоугольной формы, в ней имеются две дроссельные заслонки в камерах. Также сбоку в корпусе стоят винты регулировок количества (большой) и качества (маленький) топливной смеси. Возле регулировочных винтов стоит штуцер отбора вакуума, необходимого для работы мембраны трамблера. В момент, когда  отпускается педаль акселератора, дроссели закрываются от усилия возвратных пружин.

Принцип работы карбюратора ВАЗ 2107

Если рассматривать карбюратор ВАЗ 2107, регулировка становится возможной только с учетом понимания того, как работает устройство. Другими словами, понимание принципа работы карбюратора ОЗОН позволяет проводить гибкую настройку, регулировку карбюратора или ремонт устройства. Давайте разбираться.

  • Начнем с запуска и холостого хода. Когда водитель полностью вытягивает рукоять «подсоса» (пускового устройства), тогда верхняя заслонка перекрывает подачу воздуха в первичную камеру. Параллельно происходит открытие первого дросселя. Пока стартер крутит мотор, в двигатель засасывается только бензин без воздуха.

После того, как мотор завелся, появляется разрежение, благодаря чему мембрана немного открывает верхнюю заслонку и воздух начинает подаваться. Если иначе, на данном этапе в двигатель уже подается не только бензин, а топливовоздушная смесь ( несколько обогащенная).

После того, как двигатель немного прогрелся и работает стабильно, водитель закрывает ручку «подсоса», дроссель также закрывается, а топливо начинает поступать в коллектор через отверстие ХХ.

Обратите внимание, если мотор и карбюратор в норме, холодный запуск происходит без нажатия на газ. Также во время работы на холостом ходу смесь бензина и воздуха поступает через систему холостого хода, тогда как дроссели плотно закрыты. Регулировочные винты качества и количества смеси нужны для настройки ХХ.

Если же нажать на газ, откроются основные дроссели и начинает работать ГДС (главная дозирующая система). При этом винты уже никак не влияют на смесь, так как топливо идет через камеры. Кстати, в режиме ХХ смесь попадает в коллектор через нижнее отверстие под дросселем.

  • Идем далее. После того, как нажимается педаль газа, открывается первичная дроссельная заслонка. Разрежение затягивает воздух и бензин через главные жиклеры. Далее компоненты смеси перемешиваются в эмульсионной трубке и перенаправляются в диффузор, после чего идут коллектор. При этом система ХХ также работает параллельно.

Увеличение оборотов двигателя приводит к тому, что разрежение становится сильнее в приемном коллекторе. Вакуум по отдельному каналу  воздействует на резиновую мембрану. Эта мембрана при помощи тяги осуществляет открытие второго дросселя.

Для того чтобы во время открытия второй камеры не было провала, определенная часть рабочей смеси подается в камеру через отдельный канал переходной системы. Чтобы разгон был активным, водитель давит на газ, что приводит к срабатыванию насоса-ускорителя. В свою очередь,  тяга осуществляет воздействие на диафрагму, которая толкает горючее к носику распылителя, через который идет мощная струя бензина в первичную камеру.

Если педаль газа нажата полностью (оба дросселя открыты на максимум), горючее дополнительно поступает через трубку эконостата. Топливо забирается прямо из поплавковой камеры.

Неисправности карбюратора 2107, диагностика и ремонт

Как известно, карбюратор необходимо периодически чистить. Желательно выполнять очистку каждые 20-25 тыс. км. Очищать требуется внутренние каналы, а также дозирующие элементы карбюратора. В случае, когда двигатель работает нестабильно, параллельно требуется настройка и регулировка карбюратора, то есть корректируется состав и  количество смеси.

При этом не следует сразу пытаться исправить ситуацию винтами количества и качества. Регулировка карбюратора делается только после его чистки и/или ремонта. Также следует проверить систему зажигания и свечи, качество работы бензонасоса, оценить состояние самого двигателя.

В случае, когда все системы в норме, признаки  неисправностей карбюратора  следующие:

  • мотор на холодную заводится и глохнет;
  • нет холостого хода, приходится подгазовывать;
  • возникают провалы при резком разгоне;
  • свечи заливает, на свечах черный нагар, из выхлопной  трубы идет черный дым;
  • увеличен расход топлива, пропала тяга и мощность;

Указанные симптомы могут проявляться как по отдельности, так и в комплексе. При этом машина почти всегда теряет тягу, и расходует много горючего, так как приходится сильно давить на газ. Черный выхлоп говорит о переобогащенной смеси, которую готовит карбюратор. Езда на такой смеси «убивает» ЦПГ, так что карбюратор нужно ремонтировать.

Чтобы выполнить ремонт и регулировку карбюратора «Озон», нужны отвертки (плоские и крест), пассатижи с тонкими губками, рожковые ключи 6 и 13 мм, тонкие палочки (зубочистки) и чистые тряпки. Для промывки хорошо подойдет аэрозоль для чистки карбюратора (карбиклинер), смесь солярки и растворителя (Уайт-спирит). Также отдельно нужно приобрести новые прокладки из картона  и т.д.

При этом ремкомплекты карбюратора (особенно дешевые) лучше не брать, так как жиклеры там часто не откалиброваны. На деле, заводские жиклеры просто загрязнены и требуют чистки, а не замены. Также хорошо иметь компрессор, который давит воздух 6 или еще лучше 8 Бар.

  • Итак, если мотор не заводится или часто глохнет, нужно проверять мембрану пускового устройства на крышке. Мембрану нужно менять, также может выйти из строя уплотнительное кольцо.

Если двигатель заводится только с нажатой педалью газа, это говорит, что мало топлива в поплавковой камере. Еще проблемным может быть бензонасос.

Двигатель на горячую с трудом запускается, слышен запах бензина, в корпусе воздушного фильтра хлопки. Это говорит о высоком уровне топлива в поплавковой камере, много бензина во впуске, свечи заливает.

При этом часто пусковое устройство может не работать по причине того, что трос соскочил. Даже с вытянутым подсосом двигатель «захлебывается», так как воздушная заслонка не работает или не полностью осуществляет перекрытие камеры.

Для проверки уровня горючего в поплавковой камере, снимается фильтр воздуха и верхняя крышка карбюратора, а также отсоединяется бензиновый шланг. Далее нужно перевернуть элемент поплавком вверх и промерить расстояние до плоскости крышки. В норме должно быть 6.5 мм, тогда как длина рабочего хода поплавка составляет 7. 5 мм. Чтобы настроить необходимые параметры, требуется подгибать латунные язычки (ограничители).

Также проблемным может быть игольчатый запорный клапан, который находится на нижней плоскости крышки. Клапан соединен с лепестком поплавка. Если иначе, поплавок нормально выставлен, однако уровень бензина высокий, тогда виновником является игольчатый клапан.

Чтобы это проверить, достаточно встряхнуть патрубок, удалив горючее, затем  следует повернуть крышку поплавком вверх и ртом втянуть воздух из штуцера. Если клапан герметичный, воздух втянуть не удастся.

  • Теперь рассмотрим проблему холостого хода. Для регулировки нужно плоской отверткой выкрутит топливный жиклер системы холостого хода справа в средней части. Далее его нужно продуть и поставить обратно. Если это не решило проблему,  нужно снимать воздушный фильтр и крышку.

Далее на площадке средней части  нужно найти 2 две втулки из бронзы, которые впрессованы в каналы. Это и есть воздушные жиклеры системы холостого хода и переходной системы. Их также нужно прочистить зубочисткой и продуть.

В случае, когда и эти действия не дают результата, тогда топливный жиклер нужно выкрутить и залить в отверстие очиститель. Через 10 минут следует продуть канал воздухом из компрессора.

Также отметим, что в карбюраторе ДААЗ 2107 – 20  причиной проблемы может быть электрический клапан, который стоит вместо жиклера. Для решения проблемы жиклер в клапане снимается, подсоединяется провод. После этого нужно включить зажигание и поднести корпус к массе. Признаком проблемы с клапаном является то, что не происходит втягивания штока.

Для того, чтобы появился ХХ в случае неполадок клапана можно удалить  внутренний шток с иглой, затем вставить жиклер и собрать все в обратно порядке. Это позволит оставаться отверстию для подачи топлива открытым, причем не будет зависимости от того, работает клапан или нет. Холостой ход должен будет нормализоваться.

В ситуации, когда все перечисленные выше действия не помогают, потребуется чистка канала в блоке, где стоят дроссельные заслонки. Чтобы это сделать, нужно снять винт количества и фланец, выкрутив пару болтов. Далее в полость заливается очиститель. После сборка производится в обратном порядке. При этом не нужно вращать винт регулировки количества смеси внутри фланца в нижней части.

Провалы при разгоне и потеря мощности: настройка карбюратора ваз 2107 и ремонт

Чтобы понять причину, снимается корпус воздушного фильтра, после чего нужно резким движением подергать тягу первичного дросселя. Параллельно требуется проследить за распылителем в камере. В норме должна быть длинная струя, направленная и мощная. Если напора нет, тогда нужно ремонтировать насос-ускоритель.

Сначала следует подложить чистую ветошь под фланец диафрагмы на правой стенке поплавковой камеры. Далее ослабляются и снимаются четыре винта, которые держат крышку и рычаг. Затем нужно аккуратно снять деталь (следите за тем, чтобы не попадали пружины). Горючее из камеры начнет течь на подложенную тряпку.

Выкрутив крышку ускорительного насоса, требуется снять мембрану и убедиться в том, что она целая. Если видны дефекты, мембрана требует замены. Также нужно снять верхнюю часть карбюратора, после чего плоской отверткой выкручивается винт носика распылителя. Отверстие нужно продуть и прочистить. Кстати, сам распылитель насоса  винтом крепится к верхней плоскости средней части.

В случае, когда распылитель работает нормально, но струя короткая, это указывает на то, что вышел из строя шариковый обратный клапан (стоит в борте поплавковой камеры). Тонкой отверткой (плоской) нужно выкрутить винт-заглушку, затем пошевелить шарик  в колодце. Сделать это можно шилом. Затем в отверстие подается очиститель, воздухом выдуваются загрязнения.

Еще добавим, что если провалы не сильные, это часто становится результатом того, что засорены жиклеры переходной системы. Эти элементы также почистить (выкручивается винт с обратной стороны корпуса, отверстия продуваются). Винт, удерживающий жиклер переходной системы, находится справа на стенке средней части устройства.

Идем далее. Если упала мощность ДВИГАТЕЛЯ, это обычно говорит о том, что агрегату мало топлива. Причиной может быть:

  • низкий уровень бензина в поплавковой камере, так и засорение фильтра-сетки на входе в карбюратор. Сеточка стоит в гайке, которая стоит на нижней плоскости крышки;
  • грязь в главных топливных жиклерах, а также отказ большой мембраны, которая отвечает за открытие дросселя второй камеры карбюратора.

Чтобы почистить сеточку достаточно открутить рожковым ключом гайку под штуцером бензопровода. Затем можно снять фильтр, а отверстие на время заткнуть чистой тряпкой, чтобы не текло топливо.

Обратите внимание, главные топливные жиклеры установлены внизу бензиновой камеры (на дне). Для получения доступа  к ним нужно снять верхнюю часть. Важно не перепутать при обратной сборке элементы. Следите за маркировкой, маркировка жиклера первичной камеры 112, а вторичной 150. Это значит, что детали не одинаковые. И еще раз отметим, воздушные жиклеры находятся на фланце среднего блока.

Еще одним моментом является то, что мембрана вакуумного привода может быть изношена. Для определения снимается крышка (выкручиваются три винта). Теперь можно проверить резиновую мембрану. Отдельное внимание уделяется уплотнительному кольцу в отверстии на фланце. Для замены деталей следует сначала отсоединить тягу от оси вторичного дросселя.

Также недостаточная подача рабочей смеси может быть связана с тем, что загрязнены эмульсионные трубки. Для проверки выворачиваются главные воздушные жиклеры на верхнем фланце средней части, трубки вынимаются из колодцев (используется пинцет или скрепка).

Кстати, в отличие от топливных, воздушные жиклеры можно ставить в произвольном порядке, так как на ДААЗ 2107 они имеют все одинаковые и имеют маркировку 150. Только ДААЗ 2107–10 отличается тем, что жиклер первичной камеры получил отверстие большего размера (маркируется 190).

Регулировка карбюратора ДААЗ 2107: большой расход бензина

В случае, когда свечи залиты и выхлоп черный, тогда нужно завести ДВС, прогреть и дать поработать на ХХ. Затем тонкой отверткой (плоской) нужно слегка закрутить винт качества смеси, сосчитав при этом обороты.

Когда винт полностью закручен, но двигатель продолжает работать, это указывает, что бензин тянет через главный диффузор. Если же это не так, тогда следует проверить уровень бензина в поплавковой камере.

На начальном этапе карбюратор можно не разбирать. Достаточно сначала начать выкручивать все жиклеры, а также и регулировочные винты, затем залить в каналы очиститель. После нужно все продуть сжатым воздухом, затем обратно поставить снятые детали и завернуть винт качества в то положение, в каком он был изначально.

Если это ничего не дало, тогда карбюратор нужно снимать. Отключается вакуумная и бензиновая трубки, отсоединяется трос подсоса,  тяга педали газа. После при помощи ключа 13 выкручиваются гайки, карбюратор снимается с коллектора и разбирается на три основные части (верхняя, нижняя, средняя).

Параллельно снимается и вакуумный привод, а также тяги, которые соединяют подсос с дроссельным узлом. Кстати, заслонки дросселя должны плотно перекрывать камеры. Это можно проверить, посмотрев на нижний блок на свету. В случае, когда видны щели, потребуется замена заслонок.

Также потребуется снять мембраны, жиклеры, эмульсионные трубки. Сначала все каналы нужно промыть очистителем, а затем залить солярку. После необходимо выполнить продувку компрессором для тщательной просушки.

Еще повышенный расход горючего может быть в том случае, если настройка опорных винтов заслонок сбивается. На деле, в этом случае дроссель немного открывается, горючее затягивается через щели.

После того, как все было почищено и проверено, перед началом обратно сборки  следует подровнять нижний фланец средней секции. Часто в процессе эксплуатации фланец выгибает от высоких температур. Чтобы решить проблему, нужно сделать притирку на шлифовальном камне. Завершающим этапом является обратная сборка карбюратора, причем прокладки из картона необходимо менять.

Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки

Итак, настройка карбюратора начинается еще с обратной установки на машину. Важно правильно отрегулировать трос подсоса. Его оплетка крепится болтом в гнезде, конец троса нужно вставить в соответствующее отверстие для зажима. Винт для фиксации троса затягивается тогда, когда воздушный дроссель полностью открыт.

Основная задача сводится к тому, чтобы добиться полного закрытия воздушной заслонки в момент, когда ручка подсоса вытягивается в салоне.

Настройка тяги вакуумного привода производится посредством вкручивания штока с резьбой (регулировка по длине) и затяжки контргайки. Рабочий ход мембраны должен быть достаточным для полного открытия вторичного дросселя.

Опорные винты дросселей должны быть настроены так, чтобы заслонки полностью перекрывали камеры, при этом они не должны касаться стенок своими краями, чтобы избежать трения. Обратите внимание, холостой ход опорными винтами регулировать нельзя.

Если рассматривать саму настройку карбюратора, лучшим решением будет регулировка с использованием газоанализатора, который измеряет выбросы CO в составе выхлопных газов. В норме уровень на ХХ должен составлять от 0.7 до 1.2 единицы. Далее двигатель раскручивают до 2 тыс. об/мин, при этом показатели должны быть 0.8 – 2.0.

Однако если нужно настроить карбюратор своими руками без газоанализатора, тогда за качеством смеси можно следить по свечам зажигания. Сначала свечи нужно выкрутить, проверить, почистить или сразу установить новый комплект перед регулировкой карбюратора.

  • Что касается настройки, два регулировочных винта (винт качества и количества) позволяют настроить рабочую смесь на холостом ходу. Сначала винт количества откручивается на 6 или 7 оборотов, а винт качества на 3.5 оборота. Затем, вытянув подсос, нужно завести и прогреть двигатель до выхода на рабочую температуру. Затем подсос нужно закрыть.

Далее нужно вращать винт количества и следить за тахометром, выставив обороты  до 850 или 900 об./мин. После двигателю нужно дать поработать около 5 минут, чтобы на свечах мог отложиться нагар. Теперь свечи выкручиваются. Главное, чтобы на свечах не было сажи, цвет нагара был светло-коричневым. Если это так, тогда регулировка окончена.

В случае, когда видна черная сажа, свечи нужно почистить и снова завести двигатель. Винт качества потребуется закрутить на 0.5 или 1 оборот, корректируя обороты ХХ при помощи винта количества. Затем снова следует дать мотору поработать 5 минут и проверить свечи.

При этом важно понимать, что регулировочные винты позволяют корректировать смесь именно на холостом ходу. Если нажать на газ, тогда происходит открытие дросселя, начинает работать ГДС (главная дозирующая система) и качество, а также состав смеси будет зависеть от состояния главных жиклеров. Другими словами, регулировочные винты на смесь при нажатии газа не оказывают влияния.

Что в итоге

Как видно, карбюратор ДААЗ 2107 не является сложным устройством. При  необходимости, чистку, настройку и регулировку можно выполнить своими руками в условиях обычного гаража. Главное, следует учитывать определенные тонкости и нюансы, рассмотренные выше, своевременно чистить каналы, менять пришедшие в негодность элементы, прокладки, уплотнители и т.д.

Рекомендуем также прочитать статью о том, как выполняется тюнинг карбюратора. Из этой статьи вы узнаете о способах доработки карбюратора, а также о возможности улучшения и изменения определенных параметров работы устройства при такой необходимости.

При этом важно понимать, неплотности приводят к тому, что происходит подсос воздуха, смесеобразование нарушается. Также при работе с карбюратором нужно соблюдать осторожность, нельзя прилагать силу, перетягивать винты. Еще, снимая жиклеры, запрещено пытаться расковырять калиброванные отверстия металлическими предметами и т.д.

Напоследок отметим, что правильно выполненные работы по ремонту и настройке карбюратора ВАЗ 2107 (ДААЗ) позволяют вернуть полную работоспособность данному устройству, стабилизировать работу ДВС на разных режимах, снизить расход горючего, а также заметно улучшить приемистость двигателя.

Читайте также

Самостоятельная регулировка карбюратора ВАЗ 2107

Старые модели ВАЗ, как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась. Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Что такое карбюратор и «с чем его едят»?

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну, я думаю, дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье, поговорим о карбюраторе Озон, который установлен на ВАЗ 2107. После этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

  1. ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
  2. ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
  3. ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

Рассмотрим основную часть узлов карбюратора ВАЗ 2107

  1. Автономная система холостого хода.
  2. Поплавковая камера.
  3. Запорный клапан холостого хода.
  4. Эконостат.
  5. Дозирующая система.
  6. Дроссельная заслонка.
  7. Отсек отвода картерных газов.
  8. Переходная система обеих камер.

Этих знаний достаточно для того, чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:

  1. Ускорительный насос.
  2. Система эконостата.
  3. Поддержка постоянного уровня топлива.
  4. Поддержка холостого хода.
  5. Поддержка пуска и прогрева двигателя.
  6. Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Как правильно отрегулировать карбюратор ВАЗ 2107

  1. Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.
  2. После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.
  3. Далее нужно почистить воздушные жиклеры.
  4. И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Важно! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.

Возможно вам будет интересно: Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: поплавковая система

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

  1. Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.
  2. Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.

Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.

Регулировка карбюратора ВАЗ 2107: пусковая система

Для того чтобы отрегулировать пусковую систему необходимо снять воздушный фильтр, затем нужно запустить двигатель и потянуть подсос на себя.

Откройте принудительно воздушную заслонку на 1/3, после этого установите обороты 3200-3600 в минуту.

После этого отпустите воздушную заслонку и установите частоту вращения на 300 меньше от начальной.

Как отрегулировать холостой ход карбюратор ВАЗ 2107

Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты.

На этом регулировка карбюратора ВАЗ 2107 можно считать оконченной, теперь надеюсь у вас не возникнет проблем с тем как отрегулировать карбюратор своими руками.

Чтобы закрепить знания рекомендую вашему вниманию следующий видеоролик о том, как отрегулировать карбюратор своими руками.

&nbsp

регулировка карбюратора дааз на ВАЗ 2107, как настроить карбюратор дааз ВАЗ, регулировка карбюратора ДААЗ своими руками



 Основным узлом в автомобиле является двигатель – это бесспорно. Но на второе место по важности можно смело ставить карбюратор. Основная задача этого детали – обеспечение нормальной работы силового узла в самых различных режимах работы (в процессе разгона, на холостом ходу, во время пуска и торможения). Именно в карбюраторе происходит подготовка топливовоздушной смеси, которая в дальнейшем воспламеняется в камере сгорания.

Небольшое нарушение в регулировке устройства может привести к целому ряду негативных последствий – проблемам с запуском двигателя, увеличению расхода топлива, ухудшению динамики, снижению мощности и так далее. Чтобы не допустить подобных проблем, важно своевременно производить настройку и регулировку карбюратора.

Основные типы

На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми.

В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий. К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце).

Особенности конструкции

К основным деталям карбюратора можно отнести запорный клапан ХХ, отсек отвода сгоревшей ТВС, переходную систему камер, заслонку дросселя, систему дозирования, эконостат, поплавочную камеру, а также автономную систему ХХ. Каждый из этих узлов выполняет свою функцию. Глубоко вникать в этот вопрос не будем – для настройки вам будет вполне достаточно уже полученных знаний.

Настраиваем карбюратор ДААЗ на ВАЗ-2107



 Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

  1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

  1. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
  2. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.
  1. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

  1. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
  2. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Вывод

Вот и все. Если вы все сделали правильно, то двигатель у вас будет работать четко, потреблять минимум топлива и оперативно реагировать на нажатие педали газа. Поверьте, эта работа не так сложна, как может показаться на первый взгляд. Немного свободного времени, внимания и у вас все получится. Удачи.

Регулировка карбюратора ВАЗ 2103, 2105, 2106, 2107 своими руками

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания.
На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107.
Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру.
После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода.
Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»).
При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка.
Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры.
Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор).
Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Как отрегулировать карбюратор всех моделей ваз. регулировка карбюратора ВАЗ-2107. регулировка холостого хода карбюратора ваз

Регулировка карбюратора ВАЗ 2107, как, впрочем, и всех других подобных моделей, — одна из актуальных тем не только в Интернете, но и в повседневной жизни.

В то время выпускалось очень много автомобилей этой марки, и недаром их в народе называли «советскими мерседесами» за надежность и дизайн. Из-за внушительного количества автомобилей с системой впрыска топлива они до сих пор не могут вытеснить их с наших дорог.Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций еще долго будет актуальной проблемой для некоторых водителей.

Общие правила

Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон. От него напрямую зависит преждевременный износ тех или иных деталей. Проверяет и при необходимости регулирует обороты холостого хода карбюратора ВАЗ, уровень топлива в поплавковой камере, калибрует форсунки или их пропускную способность, а также состояние и работу некоторых основных механизмов.Кроме того, в карбюраторах в некоторых случаях устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 нужно проводить не реже одного раза в год. Желательно, чтобы эту работу выполнял специалист мастерской. Это связано с тем, что регулировка карбюратора ВАЗ 2107 или других моделей этого автопроизводителя аналогична настройке рояля на хороший звук. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

Но если карбюратор автомобиля будет работать плохо, это приведет к большому расходу топлива, а значит, и к ненужным расходам. Этот элемент в системе питания автомобильного двигателя, внутри которого из-за смешения топлива с воздухом образуется смесь, начинает плохо работать из-за засорения его калиброванных отверстий и других компонентов. Именно поэтому требуется постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выпуска конвейера оснащался этим точным и сложным устройством марки «Вебер», выпущенным на Димитровградском автосборочном заводе.

Что такое карбюратор и для чего он нужен?

Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате получается топливно-воздушная смесь в определенных пропорциях. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. Д. Проведена правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Специалисты называют этот состав стехиометрическим. В нашей стране наиболее популярны карбюраторы серии «Озон», «Солекс» или «ДААЗ».Именно они используются в отечественных «семерках» и «восьмерках». Благодаря повсеместному применению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не обращаясь за помощью в фирменные сервисы. Некоторые автолюбители не только регулируют карбюратор ВАЗ 21083, но и ремонтируют его. Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также из-за довольно простой конструкции устройства.

Карбюратор рабочий

Он включает в себя точное дозирование топлива и воздуха.Это означает, что нужно регулировать карбюратор. На ВАЗ 2105 и более поздних моделях этот процесс контролируется специальными заглушками — «жиклерами». Их «производительность», как известно, определяется как длиной, так и размером диаметра пропускного отверстия, а также разницей между входным и выходным давлениями. Между площадью поперечного сечения и пропускной способностью форсунок существует нелинейная зависимость. Именно он является основой при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что, увеличив секцию, скажем, на десять процентов, вы можете увеличить пропускную способность на двадцать пять процентов.Зная эту маленькую хитрость, многие автомобилисты пытаются увеличить мощность и одновременно снизить расход топлива автомобиля.

С чего начать

Регулировка карбюратора ВАЗ 2103 и более поздних марок начинается с процедур, внесенных в перечень его обслуживания. Во-первых, это стирка или чистка, что является обязательным по той простой причине, что с чистым прибором работать намного приятнее. К тому же чистящие элементы карбюратора очень положительно влияют на его работоспособность.При этом промывается сетчатый фильтр с поплавковой камерой и форсунки, как воздушные, так и топливные.

Поплавковая камера и уровень топлива в ней

Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей заключается в регулировке количества топлива в его поплавковой камере. Для этого приготовьте специальный картонный шаблон от шести с половиной до четырнадцати миллиметров.

Затем, отвинтив крышку карбюратора, игольчатый клапан определяет наивысший уровень, медленно закрывая отверстие подачи топлива с помощью игольчатого клапана.Затем снятый колпачок ставится вертикально, чтобы держатель поплавка имел возможность касаться шара от подпружиненного клапана, и только приближался и ни в коем случае не прижимался. Затем он отводится в обратном направлении и вставляется шаблон. При этом расстояние, соответствующее нормативному, должно быть ровно четырнадцати миллиметрам с очень небольшой погрешностью. В противном случае путем изгиба специального упора на рычаге поплавка устанавливается необходимое расстояние.

Проверить работу пускового устройства

Регулировка карбюратора ВАЗ 21099 на данном этапе заключается в быстрой и качественной настройке работы механизма пускового агрегата.Для начала опытные автомобилисты готовят короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также выкройку из достаточно плотного материала, шириной до пяти с половиной миллиметров. Затем снимается воздушный фильтр этой машины, а затем полностью очищается карбюратор, для чего полностью перекрывается его демпфер. При этом хвостовая часть тяги, соединяющей шток пускового устройства с рычагом на воздушной заслонке, обязательно должна иметь такое положение, чтобы, ничего не двигая, можно было занять положение в самом конце паза.Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытости дроссельной заслонки. Для этого прибор снимается с машины. Затем на карбюраторе, уже находящемся вне автомобиля, против часовой стрелки поворачивают трехплечевой рычаг до упора. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальных условиях должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть тягу или переместить наконечник в другое отверстие.

Регулировка холостого хода

Правильнее доверить эту процедуру специалисту.Но если автовладелец уверен в своих силах и хочет сделать это сам, то газоанализатор с мультиметром ему точно понадобится. Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. В этом режиме двигатель должен иметь диапазон от восьмисот двадцати до девятисот оборотов в минуту. В этом случае в обязательном порядке необходимо предварительно отрегулировать угол опережения зажигания. Сначала подключите устройства. В этом случае мультиметр подключается к режиму демонстрации частот при работающем двигателе.Один щуп подключается к массе, а другой — к первичной обмотке катушки зажигания. Затем включают газоанализатор, его датчик предварительно вставляют в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения винта количество смеси достигает желаемой частоты вращения: установленные пределы составляют от восьмисот двадцати до девятисот оборотов в минуту. А во время вращения винта качества перемешивания карбюратор ВАЗ 2106 регулируется, точнее регулировка количества СО в выхлопных газах, во время которой обороты двигателя тоже будут меняться.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон» на ВАЗ 2107, например, создается ситуация, когда даже после нескольких посещений результат все равно не соответствует желаемому. В этом случае нужно обратить внимание на пластиковые специальные втулки, запрессованные на регулировочные винты. Это касается только новых карбюраторов. Например, винт регулировки качества для топливной смеси ограничен максимальным углом поворота пятидесяти градусов, а количество — девяносто.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока случайно не сбились заводские настройки автомобиля. Вам нужно снять эти две втулки и снова начать регулировку. И если все сделать правильно, то после резкого нажатия на педаль газа, а затем ее резкого отпускания, двигатель начинает очень четко набирать обороты. И после их сокращения не погаснет.

Струйная калибровка

Вместимость этих частей ходовой части автомобиля напрямую влияет на состав горючих смесей.В этом случае отклонение от установленного производителем значения или параметров, калибров, диаметров жиклеров в сторону большего или меньшего не только снижает эффективность работы двигателя, но и приводит к увеличению расхода топлива. . При уменьшении форсунки жиклера или обеднении смеси это может быть чревато резким ухудшением ходовых качеств и разгоном автомобиля. Вместимость этих частей измеряется объемом воды, протекающей через них за одну минуту при температуре двадцать градусов и под метровым давлением водяного столба.Со временем он меняется. Немного увеличивается проходное сечение жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим пропуском газа через поршневые кольца этот параметр несколько снижается из-за образования смоляного покрытия в калиброванных отверстиях.

Привод воздушной заслонки

Регулировка карбюратора включает несколько регулировок. В частности, это касается и работы привода воздушной заслонки.Порядок работы следующий: сначала нужно снять воздушный фильтр авто. Затем, взявшись за ручку этого же лоскута, начинайте плавно перемещать его в противоположную от себя сторону. Делать это нужно до тех пор, пока он не займет вертикальное положение. Сама воздушная заслонка также должна быть в таком же положении. Если добиться этого не удается, то необходимо внести коррективы.

Удерживая втулку от проворачивания, а для этого нужно иметь под рукой гаечный ключ на 7 мм, ослабьте винт, через который фиксировалась тяга на воздушной заслонке.После откручивания деталь нужно затянуть в обратном направлении. В полностью убранном положении ручки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А потом в обратном порядке заменяют и воздушный фильтр.

Типы карбюраторов

Опытные автомобилисты, водящие «жигули» не один год, знают, что карбюратор ВАЗ 21213, не доставляющий никаких трудностей в настройке, лучше покупать у производителя ДААЗ. Лучше всего для ВАЗ данной модели подходят аппараты из серии Solex.Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, их необходимые параметры при приготовлении топливовоздушной смеси достигаются за счет использования специальных комплектов жиклеров и диффузоров определенных размеров, подбираемых в зависимости от объема бензиновых двигателей автомобилей. В отличие от карбюраторов марки Ozon в Solexes, соединение дроссельных заслонок в его первых двух камерах механическое, а не газодинамическое.Еще одна особенность последних в том, что на холостом ходу у них обычная система. Поэтому при регулировке карбюратора этой марки винт на количество смеси фактически открывает дроссельную заслонку в первой камере.

Заключение

В процессе эксплуатации карбюратор не требует регулярной внешней промывки. Такая необходимость возникает только при сильном загрязнении движущихся механизмов, в результате чего подвижность деталей. Кроме того, перед регулировкой необходимо «купание».Конечно, есть периодичность для реализации профилактических автособытий. И если, например, на «Жигули» седьмой модели карбюратор можно ремонтировать только при выходе из строя старого агрегата, то, не дожидаясь серьезной поломки, необходимо регулировать клапаны. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может встать посреди дороги, и тогда без помощи эвакуатора железного коня домой не доехать.Именно поэтому вам будет намного проще потратить несколько часов, чтобы проверить это самостоятельно или отвезти машину на пункт техобслуживания.

Нюансы

Для внутренней очистки карбюратора при его регулировке использование щеток и ветоши не рекомендуется, так как волокна или щетина могут случайно попасть в форсунки. Для ухода за этой составляющей шасси производители автомобилей производят специальные препараты. Некоторые опытные водители для этого и используют бензин или керосин, а также растворитель, иногда сжатый воздух.Просто очистив карбюратор, можно приступать к его регулировке. Прежде чем браться за столь серьезное вмешательство в его работу, необходимо убедиться, что все неисправности связаны именно с этим агрегатом, а не, например, с системой зажигания или впрыска топлива, в которой может засориться фильтр тонкой очистки насоса. и т.д. И самое главное: несмотря на обширный и настойчивый захват автомобильного рынка инжекторными двигателями, экспертами по автомобилям и постоянными водителями, они по-прежнему предпочитают иметь карбюратор на борту своего «железного» друга.Ведь он — залог того, что машина заводится даже в самый сильный мороз. А чтобы такое необходимое устройство работало исправно, нужно регулярно следить за его состоянием: чистить и при необходимости настраивать.

Как отрегулировать карбюратор на всех моделях ВАЗ. Регулировка карбюратора ВАЗ-2107. Регулировка холостого хода карбюратора ВАЗ

Регулировка карбюратора ВАЗ 2107, как, впрочем, и всех других подобных моделей, — одна из актуальных тем не только в сети Интернет, но и в повседневной жизни.

Автомобилей этой марки в свое время производилось очень много, и недаром в народе за надежность и дизайн прозвали «советским мерседесом». Из-за столь внушительного количества автомобилей с инжекторной системой впрыска топлива они пока не могут выгнать их с наших дорог. Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций на долгое время будет актуальной проблемой для некоторых водителей.

Общие правила

Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон.Это напрямую влияет на преждевременный износ определенных деталей. Проверяются и при необходимости регулируются зажигание карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровка жиклеров или их пропускная способность, а также состояние и работа некоторых основных механизмов. Кроме того, в карбюраторах в некоторых случаях устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 проводить не реже одного раза в год. Желательно, чтобы эту работу производил специалист в мастерской.Это связано с тем, что регулировка карбюратора ВАЗ 2107 или других моделей этого производителя автомобилей аналогична настройке рояля на хороший звук. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

Но если карбюратор автомобиля неисправен, это приведет к большому расходу топлива, а значит, к лишним расходам. Этот элемент в системе питания автомобильного двигателя, внутри которого образуется смесь из-за смешения топлива и воздуха, начинает плохо работать из-за засорения его калиброванных отверстий и других компонентов.Вот почему вам необходимо постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выпуска с конвейера комплектовался этим точным и сложным устройством марки «Вебер», выпускаемым на Димитровградском автоагрегатном заводе.

Что такое карбюратор и для чего он нужен?

Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате в определенных пропорциях образуется топливно-воздушная смесь. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. Д.выполняется правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Такой состав называется стехиометрическим. В нашей стране самыми популярными карбюраторами являются серии «Озон», «Солекс» или «ДААЗ». Они используются на отечественных «семерках» и «восьмерках». Благодаря широкому распространению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители проводят не только регулировку карбюратора ВАЗ 21083, но и его ремонт.Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также из-за довольно простой конструкции устройства.

Карбюратор рабочий

Предполагает точную дозировку топлива и воздуха. А это значит, что вам нужна регулировка карбюратора. На ВАЗ 2105 и более поздних моделях этот процесс контролируется специальными заглушками — «жиклерами». Их «производительность», как известно, определяется как длиной, так и размером диаметра в отверстии, а также разницей во входном и выходном давлениях.Между площадью поперечного сечения и вместимостью форсунок существует нелинейная зависимость. Это основа при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что, увеличив поперечное сечение, скажем, на десять процентов, вы можете увеличить пропускную способность на двадцать пять процентов. Зная эту маленькую хитрость, многие автолюбители стараются увеличить мощность, а заодно снизить расход топлива автомобиля.

С чего начать

Регулировка карбюратора ВАЗ 2103 и последующих марок начинается с процедур, внесенных в перечень его обслуживания.Во-первых, это стирка или чистка, что является обязательным условием по той простой причине, что с чистым прибором работать намного приятнее. Кроме того, чистка элементов карбюратора очень положительно влияет на его производительность. При этом фильтр с поплавковой камерой и жиклерами омывается как воздухом, так и топливом.

Поплавковая камера и уровень топлива в ней

Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей заключается в регулировке количества топлива в его поплавковой камере.Для этого готовится особая выкройка из картона, размером шесть с половиной на четырнадцать миллиметров.

Затем, отвинтив крышку карбюратора, медленно закрывая отверстие для игольчатого клапана подачи топлива, определяется наивысший уровень. Затем снятый колпак ставится вертикально, чтобы держатель поплавка мог касаться шара от подпружиненного клапана, и только приближался и ни в коем случае не нажимался. Затем он удаляется в обратном направлении и заменяется шаблоном. При этом расстояние, соответствующее нормативному, должно быть ровно четырнадцать миллиметров с очень небольшой погрешностью.В противном случае путем изгиба специального упора, расположенного на рычаге поплавка, устанавливается необходимое расстояние.

Проверка работы стартера

Регулировка карбюратора ВАЗ 21099 на данном этапе позволяет быстро и качественно исправить работу механизма пускового устройства. Для начала опытные автомобилисты готовят короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также шаблон из достаточно плотного материала, шириной до пяти с половиной миллиметров.Затем снимается воздушный фильтр этой машины, а затем полностью очищается карбюратор, для чего полностью закрывается его заслонка. При этом хвостовик тяги, соединяющий шток пускового устройства с рычагом на воздушной заслонке, обязательно должен иметь такое положение, чтобы, ничего не двигая, можно было занять положение в самом конце паза. Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытой дроссельной заслонки. Для этого прибор снимается с машины.Затем на карбюраторе, расположенном вне автомобиля, против часовой стрелки до упора поворачивается трехплечий рычаг. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае вам нужно будет согнуть стержень или повернуть его наконечник в другое отверстие.

Регулировка холостого хода

Эту процедуру лучше поручить специалисту. Но если автовладелец уверен в своих силах и хочет сделать это сам, ему непременно понадобится газоанализатор с мультиметром.Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. В этом режиме двигатель должен иметь диапазон от восьмисот двадцати до девятисот оборотов в минуту. При этом сначала необходимо отрегулировать угол опережения зажигания. Сначала подключаются устройства. В этом случае мультиметр подключается в режим демонстрации частоты при работающем двигателе. Один зонд подключается к массе, а другой — к первичной обмотке катушки зажигания.Затем включается газоанализатор, датчик которого предварительно вставляется в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения шнека достигается необходимая величина вращения для количества смеси: установленные пределы составляют от восьмисот двадцати до девятисот оборотов в минуту. А вращением винта качество смеси регулируется карбюратором ВАЗ 2106, точнее регулируется количество СО в выхлопных газах, во время которого обороты двигателя будут меняться.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон», например ВАЗ 2107, создается ситуация, когда даже после нескольких обращений результат все равно не соответствует требуемому. В этом случае необходимо обратить внимание на пластиковые специальные втулки, запрессованные на регулировочные винты. Это касается только новых карбюраторов. Например, винт регулировки качества топливной смеси производителем ограничен поворотом до пятидесяти градусов, а количество — до девяноста.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока авто заводские настройки случайно не сбивались. Необходимо снять эти две втулки и заново начать регулировку. И если все сделать правильно, то после резкого нажатия педали акселератора, а затем ее резкого отпускания двигатель начинает очень четко набирать обороты. И после их уменьшения не глохнет.

Калибровка форсунок

Грузоподъемность этих частей шасси напрямую влияет на состав горючих смесей.В этом случае отклонение от заданных производителем значения или параметров, калибров, диаметров жиклеров в сторону больше или меньше, не только снижает эффективность двигателя, но и приводит к увеличению расхода топлива. При уменьшении площади сечения жиклера или обеднении смеси это может привести к резкому ухудшению ходовых качеств и разгона автомобиля. Пропускная способность этих частей измеряется объемом воды, протекающей через них в течение одной минуты при температуре двадцать градусов и под метровым напором водяного столба.Со временем это меняется. Немного увеличивается площадь сечения жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим потоком газов через поршневые кольца этот параметр несколько снижается из-за образования смоляного налета в калиброванных отверстиях.

Привод воздушной заслонки

Регулировка карбюратора предполагает несколько регулировок. В частности, это касается работы привода на воздушной заслонке.Порядок работы следующий: сначала нужно снять воздушный фильтр автомобиля. Затем, взявшись за ручку этой же заслонки, начните плавно перемещать ее в направлении, противоположном себе. Делайте это до достижения вертикального положения. Сама воздушная заслонка также должна быть в таком же положении. Если этого не добиться, то нужно произвести корректировку.
Удерживая втулку от проворачивания, а для этого в руке должен быть семимиллиметровый ключ, ослабляют винт, которым фиксировалась тяга на воздушной заслонке.После откручивания часть необходимо затянуть в обратном направлении. В полностью убранном положении рукоятки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А потом в обратной последовательности устанавливается на место и снимается воздушный фильтр.

Виды карбюраторов

Опытные автомобилисты, которые не первый год «жигулят колесо», знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ.Лучше всего для ВАЗ этой модели подходят аппараты из серии «Солекс». Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, их необходимые параметры при приготовлении топливовоздушной смеси достигаются за счет использования специальных комплектов жиклеров и диффузоров определенных размеров, выбираемых в зависимости от объема бензиновых двигателей автомобиля. В отличие от карбюраторов Ozon в Solexa, соединение дроссельных заслонок в первых двух камерах механическое, а не газодинамическое.Еще одна особенность последних — у них обычная система на холостом ходу. Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку в первой камере.

В заключение

В процессе эксплуатации карбюратора не требуется регулярная внешняя промывка. Такая необходимость возникает только при сильном загрязнении движущихся механизмов, в результате чего подвижность деталей нарушается. Кроме того, перед регулировкой необходимо «купание».Конечно, есть периодичность выполнения профилактических авто-событий. И если, например, на «Жигули» седьмой модели ремонт карбюратора можно производить только при выходе из строя старого агрегата, то, не дожидаясь серьезной поломки, необходимо произвести регулировку клапанов. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может стоять посреди дороги, и тогда без помощи эвакуатора «железного коня» домой не проехать.Поэтому вам будет намного проще потратить несколько часов на самостоятельную проверку или отвезти машину в сервисный центр.

Нюансы

Для внутренней очистки карбюратора с его регулировкой использование щеток и ветоши не рекомендуется, так как волокна или щетина могут случайно попасть в жиклеры. Для ухода за этим элементом ходовой части производители автомобилей выпускают специальные препараты. Некоторые опытные водители используют для этого бензин или керосин, а также растворитель, иногда сжатый воздух.Только очистив карбюратор, можно уже приступать к его настройке. Обязательно, прежде чем принимать столь серьезные помехи в процессе своей работы, необходимо прежде всего убедиться, что все неисправности связаны именно с этим агрегатом, а не, например, с системой зажигания или подачи топлива, в которой установлен фильтр тонкой очистки. насоса может засориться и т.д. их «железный» друг.Ведь это залог того, что машина заведется даже в сильный мороз. А чтобы такое необходимое устройство работало исправно, нужно регулярно следить за его состоянием: чистить и при необходимости настраивать.

Устройство карбюратора ВАЗ 2107. Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно начинает задумываться о том, как устроен автомобиль, простое вождение становится неинтересным. Новички стремятся самостоятельно ремонтировать различные детали своих автомобилей.ВАЗ-2107 — идеальная первая машина. Многих интересуют вопросы регулировки карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

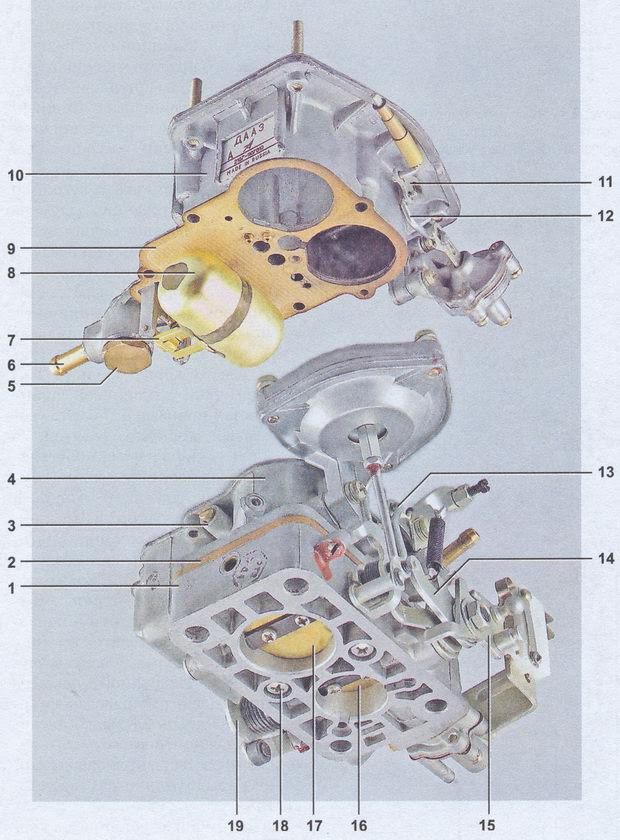

Как устроен карбюратор

На ВАЗ-2107 были установлены устройства нескольких типов. Это ДААЗ-2107 производства Озон и Солекс. До того, как модель сняли с производства, она комплектовалась продуктами Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка.Также устройство оснащено игольчатым клапаном, фильтрами, камерой смешения, дроссельной заслонкой и дроссельной заслонкой. Есть воздушная заслонка, экостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной топливной смеси для силового агрегата.

Принцип работы

Чтобы лучше разобраться в устройстве карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной настройке устройства. Это очень полезная информация.Итак, топливо попадает в поплавковую камеру, где уровень топлива регулируется с помощью поплавка. Когда деталь выскочит, это вызовет срабатывание игольчатого клапана. Последний перекрывает доступ к бензину.

Перед поступлением в камеру топливо очищается через фильтр. Затем бензин делится между первой и второй камерой. Он проходит через топливные жиклеры. Горючая смесь — это не только бензин, но и кислород. Итак, чистый воздух, прошедший через воздушный фильтр, проходит через форсунки.В состав карбюраторного устройства ВАЗ-2107 входят также специальные эмульсионные колодцы и трубки. В них бензин смешивается с воздухом, в результате чего получается смесь, которая легко воспламеняется.

Далее эта эмульсия попадает в эконостат, а затем в распылительное устройство, попутно дополнительно обогащаясь. Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С потоком воздуха смесь попадет прямо в центр смесительной камеры. В двигателе топливо, смешанное с воздухом, проходит через дроссель, и дроссель управляется педалью акселератора.Жиклеры, с помощью которых двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин забирается из второй камеры. В полной мере он используется только при выполнении обгонов или острой необходимости набрать скорость.

Чтобы двигатель работал нормально, карбюратор должен быть в идеальном состоянии. Держите форсунки в чистоте. Также все рабочие поверхности должны быть чистыми. Карбюратор ВАЗ-2107 ДААЗ довольно прост, и он неприхотлив, в отличие от импортных моделей.Прекрасно работает даже на недорогом отечественном бензине, не имеющем особого качества.

Карбюратор Solex

Можно долго спорить, что лучше — «Солекс» или «Озон». Но эти аргументы ни к чему не приводят. Рассмотрим устройство модификации карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» тоже довольно сложное. В целом агрегат состоит из корпуса и крышки. В первой две камеры смешения, оборудованные диффузорами.Также есть поплавковая камера, эмульсионные колодцы и жиклеры для топлива и воздуха. В устройстве предусмотрены ускорительный насос, экономайзер, экономайзер, винты регулировки, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

Теперь переходим к крышке. В нем есть штуцеры для топлива, а также шпильки для крепления воздушного фильтра. Он также имеет электромагнитный клапан и горловины двух смесительных камер. В крышке предусмотрены каналы для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще несколько элементов.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства владельцев автомобилей. Специалистов по карбюраторам сейчас очень мало, и такие машины до сих пор ездят по нашей стране. И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраивать себя. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятным. Для настройки не требуется специальных знаний.

Карбюраторы могут быть разных производителей и модификаций — регулировки практически у всех моделей не отличаются. Принцип здесь один. Но не лишним в этом процессе хотя бы на общем уровне знать устройство двигателя ВАЗ-2107. Карбюратор будет регулировать намного проще.

Настройка поплавка

Для начала настройки рекомендуется в первую очередь снять воздушный фильтр. Затем открутите крышку устройства и посмотрите уровень топлива.Максимальный уровень топлива будет в камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен только слегка касаться клапана. Для регулировки поплавка вам понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается снизу под поплавок. Нормальный для этого карбюратора размер от прокладки до поплавка должен составлять около 6,5 мм.

Если заданный размер не соответствует нормальному, отрегулируйте язычок поплавка. Вынув поплавок из крышки или в другую струну, можно отрегулировать открытие игольчатого клапана.Шаблон, установленный внизу поплавка, должен соответствовать размеру. Манипулируя опорой на кронштейне, к которому крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Карбюратор ВАЗ-2107 можно завести с помощью куска проволоки. Длина отрезка не должна быть больше 20 см. Сечение примерно 0,7-0,8 мм. Затем приготовьте шаблон из картона. Его толщина должна быть 1 мм, а ширина — 5 мм.

Затем крышка заворачивается на место.У стартера есть шток. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки. В идеальном случае этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора открытия воздушной заслонки

Для этого с помощью отвертки можно снять защитную заглушку, которая установлена ​​на регулировочном винте. С его помощью можно отрегулировать желаемый зазор.

Корпус дроссельной заслонки

Для этого полностью снимите карбюратор.Затем по часовой стрелке необходимо круто повернуть рычаг до упора.

С помощью проволоки проверяют зазор, который должен быть в пределах 0,7-0,8 мм. Если размер не совпадает, то его можно отрегулировать, согнув тягу или вставив ее в другое отверстие.

Привод воздушной заслонки

Для выполнения этой регулировки карбюратор должен быть привинчен на свое законное место, но воздушный фильтр не должен быть установлен. Затем одной рукой придерживая рычаг, управляющий дроссельной заслонкой, переместите его в свою сторону.Деталь будет установлена ​​в нормальное положение. Если есть несоответствия, то нужно придерживать заслонку одной рукой, а затем гаечным ключом открутить винт, удерживающий тягу. В результате этих действий механизм правильно встанет. Осталось только затянуть винт.

После этой процедуры процесс настройки можно считать завершенным. Можно установить прибор в нужном месте, покрутить воздушный фильтр, подсоединить шланги и провода. Затем можно запустить двигатель.Так настраивается карбюратор ВАЗ-2107 самостоятельно.

Корректировка

Двигатель автомобиля глохнет во время движения

2020-06-16 21:52:46

Перечень причин остановки карбюраторного двигателя ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций во время движения (на ходу).Эта проблема может возникнуть …

ДТОЖ

Двигатель автомобиля глохнет во время движения

2020-04-19 10:27:59

Двигатель ВАЗ

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и дальше завести машину невозможно…

Карбюратор

Максимальная скорость ВАЗ 21099 карбюратор 1

2020-03-31 08:49:26

Автомобиль ВАЗ 21099, получивший на внутреннем рынке название Спутник, а в экспортном исполнении Samara Forma, выпускался в кузове седан, с четырьмя дверями и передней частью…

разное

Регулировка стартовой системы

2020-06-21 15:27:48

В автомобиле самым важным элементом является трансмиссия.Однако без правильно отрегулированного карбюратора его работа невозможна. Даже малейшая неисправность любого элемента …

Корректировка

Установка электроусилителя руля

2020-09-25 23:36:08

Товар будет интересен владельцам Нивы до 2007 года выпуска.После 2007 года на Ниву с завода начали устанавливать гидроусилитель руля, до 2007 года считали, что он не нужен …

разное

Source Factory Custom auto топливная система Регулировка карбюратора для LADA 2108-1107010 на м.alibaba.com

В: Какой способ оплаты принимает ваша компания?

A: L / C, T / T, Western Union, Alibaba Trade Assurance доступны

Q: Каковы условия цены и условия оплаты?

A: Мы можем предложить вам условия цены FOB / CIF / CFR / EXW, а условия оплаты — 100% до отгрузки.

В: Могу ли я получить образцы для тестирования перед размещением заказа?

A: Конечно, образцы будут предлагаться с оплатой за образец и фрахтом.

Q: Как насчет времени доставки?

A: Образцы заказов будут отправлены в течение 10 дней при наличии на складе. Большие заказы будут зависеть от количества заказа и наличия на складе.

Q: Как я могу узнать больше о ваших продуктах?

A: Вы можете проверить и загрузить наш каталог с нашего сайта. Перед загрузкой свяжитесь с нами и получите пароль.


Q: Как я могу связаться с вами, ребята?


A: Вы можете связаться с нами онлайн через TradeManager, Skype (tanhitop), WhatsApp / Wechat / Tel (+86 18624064438).

Q: Как насчет пакета?

A: Нейтральная упаковка / фанерный поддон / фанерный ящик / индивидуальная упаковка / не задыхающийся деревянный ящик. Все продукты хорошо упакованы.

Q: Как ваше качество?

A: Наше качество одобрено рынками США, КАНАДЫ, БРАЗИЛИИ, ЧИЛИ и т. Д. Америки; Великобритания, Германия и др. Европейские страны; АВСТРАЛИЯ; ЮЖНАЯ АФРИКА; ЕГИПЕТ, ОАЭ и т. Д. Ближний Восток. Качество очень стабильное, и предлагается строгий контроль качества.

Q: Как насчет ваших способностей к развитию?

A: Мы поставляем большое количество деталей OEM для иностранных производителей машин почти 15 лет. И теперь каждый год мы разрабатываем новые продукты.

Q: Какой способ доставки вы можете предложить?

A: Мы можем доставить вам товары морем, самолетом, экспрессом или поездом. Это зависит от вашего запроса.

Q: Какой порт загрузки вы часто используете?

A: Обычно используют порт Далянь и Шанхай.Если вы выберете цену FOB, мы также отправим товар в указанный порт.

Q: Как решить проблему спора о качестве, когда товар отправляется клиенту?

A: Нам нужен клиент, предлагающий профессиональный отчет о тестировании проблемы качества. Затем мы обсудим с нашим техническим отделом и предоставим разумный ответ в течение 3 рабочих дней. Если после идентификации это наша проблема качества, мы возьмем на себя и повторно отправим товар в следующей партии.

Устройство карбюратора ВАЗ 2107.Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно начинает задумываться о том, как устроена машина, простая езда уже неинтересна. Новички стремятся самостоятельно ремонтировать различные комплектующие своих автомобилей. ВАЗ-2107 — идеальная первая машина. Многие интересуются регулировкой карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 устанавливалось несколько типов этих устройств.Это ДААЗ-2107 производства «Озон» и «Солекс». До того, как модель была снята с производства, она оснащалась продуктами Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Устройство также оснащено игольчатым клапаном, фильтрами, камерой смешения, дроссельной заслонкой и дроссельной заслонкой. Есть воздушная заслонка, эконостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной горючей смеси для энергоблока.

Принцип работы

Чтобы лучше понять устройство карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной настройке прибора. Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где уровень топлива регулируется с помощью поплавка. Когда деталь выскакивает, срабатывает игольчатый клапан. Последний перекрывает доступ к бензину.

Перед поступлением в камеру топливо очищается через фильтр.Затем бензин делится между первой и второй камерой. Он проходит через топливные жиклеры. Горючая смесь — это не только бензин, но и кислород. Итак, чистый воздух, прошедший через воздушный фильтр, проходит через форсунки. В состав карбюраторного устройства ВАЗ-2107 входят также специальные эмульсионные колодцы и трубки. Они смешивают бензин с воздухом, в результате чего получается смесь, которая легко воспламеняется.

Далее эта эмульсия попадает в эконостат, а затем в распылительное устройство, попутно обогащаясь.Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С помощью струи воздуха смесь попадает прямо в центр смесительной камеры. Топливо в смеси с воздухом поступает в двигатель через дроссельную заслонку, а управление дроссельной заслонкой осуществляется педалью акселератора. Жиклеры, с помощью которых двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин также берется из второй камеры. В полной мере используется только при выполнении обгонов или острой необходимости набрать скорость.

Для правильной работы двигателя карбюратор должен быть в идеальном состоянии. Необходимо содержать сопла в чистоте. Все рабочие поверхности также должны быть чистыми. Устройство карбюратора ВАЗ-2107 ДААЗ достаточно простое, но неприхотливое, в отличие от импортных моделей. Прекрасно работает даже на недорогом отечественном бензине, не отличающемся особым качеством.

Карбюратор Solex

Можно очень долго спорить, что лучше — Солекс или Озон.Но эти споры ни к чему не приводят. Рассмотрим модификацию карбюратора Солекс для семерки. Карбюратор ВАЗ-21073 Солекс тоже довольно сложен. В основном агрегат состоит из корпуса и крышки. В первой две камеры смешения, оборудованные диффузорами. Также есть поплавковая камера, есть эмульсионные колодцы и жиклеры для топлива и воздуха. В приборе предусмотрены ускорительный насос, экоостат, экономайзер, винты регулировки, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

А теперь перейдем к обложке. В нем есть топливная арматура, а также шпильки для крепления воздушного фильтра. Он также имеет электромагнитный клапан и горловину двух смесительных камер. Крышка снабжена каналами для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще несколько элементов.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства автовладельцев. Специалистов по карбюраторам осталось совсем немного, и такие машины до сих пор ездят по нашей стране.И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраивать самостоятельно. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятным. Для настройки не требуется никаких специальных знаний.

Карбюраторы бывают разных производителей и модификаций — регулировки практически у всех моделей не отличаются. Принцип один. Но не лишним в этом процессе хотя бы на общем уровне знать конструкцию двигателя ВАЗ-2107.Отрегулировать карбюратор будет намного проще.

Настройка поплавка

Для начала настройки рекомендуется сначала снять воздушный фильтр. Затем откручивают крышку устройства и смотрят уровень топлива. Максимальный уровень топлива будет в камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен лишь слегка касаться клапана. Для регулировки поплавка вам понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается под поплавком.Нормальный размер для этого карбюратора от прокладки до поплавка должен составлять около 6,5 мм.

Если этот размер не соответствует нормальному, отрегулируйте язычок поплавка. Отводя поплавок от крышки или в другую сторону, можно настроить открытие игольчатого клапана. Шаблон, установленный внизу поплавка, должен иметь размер. С помощью манипуляций с упором на скобу, к которой крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Пусковое устройство карбюратора ВАЗ-2107 можно проверить с помощью куска проволоки.Длина отрезка должна быть не более 20 см. Сечение примерно 0,7-0,8 мм. Далее подготовьте шаблон из картона. Его толщина должна быть 1 мм, а ширина — 5 мм.

Затем крышка привинчивается. У стартера есть сток. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки. В идеале этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора отверстия воздушной заслонки

Для этого с помощью отвертки снимите защитную заглушку, установленную на регулировочном винте.С его помощью можно отрегулировать желаемый зазор.

Дроссельная заслонка

Для этого полностью снимается карбюратор. Затем по часовой стрелке строго до упора нужно повернуть рычаг.

С помощью проволоки проверяется зазор, который должен быть в пределах 0,7-0,8 мм. Если размер не совпадает, то его можно отрегулировать, согнув стержень или установив в другое отверстие.

Привод воздушной заслонки

Для выполнения этой настройки карбюратор должен быть прикручен на свое законное место, но воздушный фильтр не должен устанавливаться.Затем, придерживая одной рукой рычаг, управляющий дроссельной заслонкой, переместите его в сторону. Деталь вернется в нормальное положение. Если есть несоответствия, то нужно придерживать створку одной рукой, а затем ключом открутить винт, удерживающий штангу. В результате этих действий механизм встанет правильно. Осталось только затянуть винт.

После этой процедуры процесс настройки можно считать завершенным. Можно установить прибор на законное место, затянуть воздушный фильтр, подсоединить шланги и провода.Затем можно запустить двигатель. Таким образом, карбюратор ВАЗ-2107 регулируется самостоятельно.

Установка и регулировка нового карбюратора ВАЗ 2107. Регулировка своими руками. Ремонт пневмодроссельной заслонки

Еще в недавнем прошлом, до появления инжекторов, автомобили ВАЗ оснащались карбюраторами нескольких типов: Solex, Ozone и Weber. За весь период эксплуатации мне приходилось слышать о них много положительных отзывов, и со временем популярность этих моделей только росла.Однако любое устройство требует бережного ухода, ему нужна чистка, настройка, а иногда и ремонт — регулировка карбюратора 2107 не исключение.

Карбюраторы нескольких разных производителей работают по одному принципу и предназначены для создания топливно-воздушной смеси с подачей ее в камеру сгорания, где происходит воспламенение самой смеси.

Есть три типа карбюраторов:

2. Игольчатая.

3.Пузырь — используется сравнительно редко.

Как улучшить карбюратор ВАЗ 2107

При наличии определенных претензий к работе автомобиля в виде нечеткой реакции на повышенную подачу газа, вяло набирает обороты, в этом случае можно произвести тюнинг карбюратора ВАЗ 2107. повысится.

Пошаговое выполнение действий:

1.
Приобрести ремкомплект, желательно ДААЗ.

2.
Разобрать карбюратор.Возьмите среднюю часть с основными диффузорами и отполируйте их бумагой с тончайшим абразивом. В результате этих действий можно будет снизить потери аэродинамики на воздухозаборнике. С аналогичной целью проводится обработка малых диффузоров — устанавливаемых над основными диффузорами форсунок. В нижней части диффузор нужно делать уже, но осторожно, чтобы канал эмульсии не открывался. После этого они полируются.

3.
Следующим шагом будет доработка дроссельных заслонок в нижней части карбюратора.Болты крепления створки к оси выполнены с потайной головкой. Для этого створку держат полностью открытой, болты пропиливают. В этом месте тоже нельзя перестараться, чтобы не вынуть полностью головку болта.

4.
Концы завернуты на заслонки, уголки заточены. В этом случае важно не переточить заслонку, чтобы не нарушить ее прилегание к стенке камеры. Аналогичные действия необходимо провести с двумя створками — после этого их полируют.

5.
Нижняя и средняя части карбюратора собираются с новой прокладкой.

6.
Выбрано
форсунок. Чтобы улучшить динамику разгона, важно изменить обогащение смеси. Первую камеру можно оставить без изменений, а во второй заменить главный топливный жиклер, вместо 150-го устанавливается 162-я.

7.
В первой камере 40-й «нос» ускорительного насоса можно заменить на 50-й.Так что при разгоне можно будет выиграть, а в сочетании с изменениями, внесенными со второй камерой — добиться резкого разгона.

Полезный совет

Выполняя генеральный ремонт автомобиля ВАЗ 2107, благодаря описанной выше настройке карбюратора удастся добиться улучшенной динамики разгона при практически таком же расходе топлива. Можно сказать, что доработка карбюратора рекомендована тем, кто желает сэкономить на бензине.

Дополнительно для улучшения проходимости воздуха можно прибегнуть к установке фильтра низкого давления, но при штатном двигателе и установленном на нем «нулевом» фильтре результат особо не изменится.

Карбюратор 2107 своими руками ремонт

  • Главное, что нужно сделать, это внимательно осмотреть прибор, затем тщательно очистить и помыть, удалив грязь и другие недостатки.
  • Вымойте поплавковую камеру и очистите сетчатый фильтр.
  • Удалите засоры из воздушных форсунок.
  • Отрегулируйте систему поплавка, спусковой крючок и холостой ход.

Полезный совет

Каждые 60 тысяч километров необходимо контролировать сетчатый фильтр, расположенный перед поплавковой камерой.

Ниже вы можете посмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

На протяжении десятилетий карбюраторные механизмы автомобилей ВАЗ 2106/2107 обеспечивают стабильную работу силовых агрегатов автомобиля. Однако независимо от года выпуска и оснащения карбюратор требует особого внимания к обслуживанию … В большинстве случаев ремонт или регулировка под силу самому водителю, но при этом рекомендуется соблюдать предельную осторожность.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оборудовании ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание автомобилю максимальной динамичности.Кроме того, немаловажную роль играет такой показатель, как экологичность. На протяжении десятилетия инженеры АвтоВАЗа отдавали предпочтение наиболее экологически чистым типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые автомобили прошлых лет установлено

карбюраторов трех разных моделей:

    Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Следует отметить, что компания производила карбюраторы по лицензии Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 км пути.

    Производитель — ДААЗ, модификация «Озон». Это более совершенная версия ДААЗ первого типа, обладающая высокими показателями с точки зрения экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком этой модели является оснащение второй камерой. В его работе важную роль играет пневмоклапан, который в случае загрязнения или некачественной регулировки способен остановить работу карбюратора.

    Производитель — ДААЗ, модификация 21053, выпускается по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Самый экологически чистый и производительный. Он имеет более сложную конструкцию, первый в линейке ДААЗ оснащен системой возврата топлива, что делает его максимально экономичным.Однако в «Солексе» требовательны к качеству бензина — иначе очень быстро засоряются топливные жиклеры.

Таким агрегатом комплектуются современные модели ВАЗ 2107.

Общее в конструкции карбюраторов для ВАЗ «шестерка» и ВАЗ «семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска автомобиля, двухкамерные, то есть имеют две камеры внутреннего сгорания. Конструктивно все карбюраторы состоят из трех неделимых частей:

    вверху находится крышка устройства, защищающая механизм от грязи, и топливная арматура;

    средняя часть — корпус, внутри которого расположены камеры и диффузоры, передающие топливно-воздушную смесь к двигателю;

    в нижней части находится поплавковый отсек и дроссельные заслонки.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали — прокладки, форсунки, поплавок, экономайзер или демпферы. Все элементы системы связаны между собой и наличие сбоев в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

    Бензин поступает в бак поплавковой камеры через впускной клапан.

    Требуемый уровень топлива регулируется иглой экономайзера принудительного холостого хода или экономайзера рабочего хода — в любом случае топливо поступает в камеру в строго определенной пропорции.

    В камере (или FAC) бензин измельчается на мелкие частицы и смешивается с воздухом.

    Когда крутящий момент увеличивается во время разгона, камера сгорания нет. 2 также можно активировать.

    После образования топливовоздушной смеси насос направляет ее к диффузорам, а через них — к двигателю.

То есть основная задача карбюратора — формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежную работу

Как отремонтировать карбюратор своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма.В этом случае ремонт включает в себя все два этапа:

    Промывка (очистка, продувка) элементов от нагара и приставшей грязи.

    Замена изношенных или вышедших из строя деталей.

Перед тем, как проводить какие-либо работы с агрегатом, необходимо тщательно убедиться в неисправности карбюратора. Часто неправильная работа других систем может сказаться на работе карбюраторного механизма.

Карбюратор находится под капотом, над двигателем

Определение неисправности

Карбюраторы

ДААЗ любой модификации предназначены для стабильной работы вне зависимости от режимов работы.Однако именно смена режимов (например, холодный старт или ускорение при обгонах) может показать первые неисправности в устройстве. Карбюратор явно неисправен, если:

    на холостом ходу есть провалы в моторе;

    при движении замечен временной интервал между нажатием педали газа и разгоном автомобиля;

    рывков при работе двигателя на высоких оборотах;

    серия рывков при обгонах;

    Значительно увеличился расход бензина

    ;

    затруднение запуска двигателя после длительного пребывания.

Каждый из этих признаков, а также их сочетание говорит о том, что в карбюраторе есть проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из самых частых проблем карбюраторных моторов — это так называемый перелив. Во внутреннюю часть устройства подается избыточное количество топлива, а обратный клапан по каким-то причинам не может забрать лишний бензин обратно в бак. Поэтому водитель может заметить капли топлива под карбюратором и на нем.

Выстрелов

Это понятие неразрывно связано с переливанием крови. Если карбюратор начинает стрелять (или чихать) — то есть резко дергаться во время движения и даже воспламеняться — происходит утечка топлива. Требуется промывка механизма.

Бензин не течет

Проблема может заключаться как в самом карбюраторе (серьезно забиты жиклеры или вышла из строя помпа), так и в подающих шлангах. Рекомендуется произвести продувку топливопровода и проверить работу топливного насоса.Если они работают как обычно, вам придется снять карбюратор и промыть его.

Не работает вторичная камера сгорания

Отказ от работы КВС №2 сразу скажется на динамике автомобиля: он теряет почти 50% исходных скоростных характеристик. Дело в залипании дроссельной заслонки, регулирующей подачу топлива в полость камеры. Придется разобрать механизм и заменить демпфер на новый.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Как снять блок

Действительно, этот вопрос может застать врасплох неопытного обладателя «шестерки» или «семерки».Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать места подключения разных шлангов, так как на первом опыте обратная установка может вызвать затруднения.

Важно последовательно отсоединить топливопроводы и провода

Подготовительный этап включает снятие корпуса воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

    Сначала от корпуса карбюратора отключаются два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключается к дроссельной заслонке.

    Возвратная пружина и ее фиксатор немедленно отсоединяются.

    Следующим шагом является отсоединение провода экономайзера принудительного холостого хода.

    Ослабьте хомутное соединение на широкой трубке подачи бензина и снимите сам шланг. После этого можно снимать шланг возврата топлива.

    Вентиляционный и вакуумный шланги можно отсоединить от фитингов в верхней части корпуса.

    На время работы открытое отверстие в коллекторе рекомендуется закрывать мягкими тканями или специальной заглушкой, которую можно приобрести у автосалона.Это сохранит двигатель в чистоте и предотвратит попадание грязи внутрь силового агрегата.

Промывка ДААЗ без разборки

Традиционный способ промывки карбюраторов — полная разборка на отдельные компоненты, что не всегда под силу неопытному владельцу ВАЗа. Для упрощения процедуры была создана методика промывки и очистки карбюратора без его разборки на компоненты. Эта методика основана на использовании специальных аэрозолей в баллончиках. Самыми доступными очистителями карбюраторов являются аэрозоли производства ABRO и Mannol — их можно купить в любом автомагазине по цене 100–150 рублей.

Бидоны снабжены тонкой трубкой для доступа ко всем частям карбюратора

Эти очистители отлично справляются с очисткой карбюраторных механизмов и очень просты в использовании. Для промывки карбюратора рекомендуется выключить двигатель, дать ему остыть и продолжить процедуру:

    Снимите корпус воздушного фильтра на автомобиле, отодвиньте его в сторону.

    Выкрутите электромагнитный клапан из корпуса карбюратора.

    Надеть на аэрозольный баллон специальную узкую форсунку и обработать жидкостью каналы форсунок, первую и вторую камеры, заслонки и все видимые элементы карбюраторного узла.

    Затем распылите аэрозоль на внешние части механизма.

    Если за одну процедуру не успели как следует почистить карбюратор, то можно обработать его еще раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как налипание грязи не помешает нормальной работе всех частей карбюратора.

Как поменять колодку

За годы существования ДААЗ установил прокладки из самых разных материалов: термостойкого картона, паронита, металла. Основная функция прокладки — создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Это единственный способ обеспечить нормальную работу силового агрегата.

После разборки карбюратора требуется осмотреть прокладку на предмет деформаций, разрывов или сильных вмятин.Производитель рекомендует менять уплотнение после каждого снятия карбюратора.

Слева — новый, по центру — при первом демонтаже карбюратора, справа — после 3-х лет эксплуатации автомобиля

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она ​​не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки несложная:

    На шпильки крепления карбюратора надевается новая прокладка.

    Перед этим нужно очистить посадочную площадку от копоти и грязи.

    Установите прокладку в то же положение, что и старую.

    Затем установите на него карбюратор и полностью затяните крепежные гайки.

Регулировка своими руками

Каждый автовладелец «шестерки» или «семерки» может отрегулировать карбюратор самостоятельно. Регулировочные работы позволяют улучшить динамические качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого автовладельца, поэтому за регулировку карбюратора стоит взять на себя ответственность.

Подготовительный этап

Перед началом работы нужно тщательно подготовиться. Этот этап необходим, чтобы ничего не отвлекало водителя при настройке и настройке.

Рекомендуется предварительно подготовить рабочее место. Карбюратор следует устанавливать на ровную и твердую поверхность, лучше заранее запастись ветошью, так как возможны потеки бензина. Кроме того, необходимо следить за тем, чтобы помещение, в котором планируется регулировка, хорошо вентилировалось и имело качественное освещение.

Второй пункт подготовки — это набор необходимых инструментов. Вам нужно будет заранее подготовить набор гаечных ключей и две отвертки — крестовую и плоскую с узким лезвием.

Внимание! Регулировочные работы производятся только после промывки карбюратора, замены изношенных элементов и установки устройства на двигатель.

Как обогатить или истощить смесь

Обогащение или обеднение топливовоздушной смеси должно производиться на холостых оборотах двигателя:

    Запустите двигатель и подождите, пока он прогреется до рабочей температуры.

    Затянуть винты количества и количества топлива до упора.

    Проверив данные холостого хода в сервисной книжке ВАЗ, выставить необходимое количество оборотов, повернув винты в ту или иную сторону.

    То есть принцип регулировки смеси заключается в установке рекомендованных производителем оборотов холостого хода путем уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).

Внизу трубки качественный винт, а немного правее в трубке меньшего диаметра — количественный винт

Как уменьшить расход бензина

Основным элементом карбюратора является поплавок. После того, как вы выполнили настройку обогащения / истощения, поплавок неизменно фиксируется на своей оси. Однако может быть немного выше нормы — в этом случае увеличится расход топлива. Кроме того, регулировка поплавка необходима еще и с целью снижения токсичности газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Поплавковый механизм настроен на полностью остывший двигатель. Чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

    Требуется регулировка язычка поплавка.

    Регулировка замков и опор оси позволяет установить желаемый ход.

    Затем необходимо установить крышку на карбюратор и прикрутить корпус фильтра на место.

Регулировка язычка поплавка с винтами и зажимами

Как установить карбюратор обратно

После того, как агрегат был промыт и отремонтирован, карбюратор необходимо переустановить.Для этого сначала на место установки наносится новый уплотнитель, на него устанавливается сам карбюратор. На четыре установочных шпильки накручиваются гайки, обеспечивающие плотное прилегание корпуса карбюратора к коллектору двигателя:

    После этого нужно подключить два тонких шланга для вакуума и вентиляции к двум штуцерам, которые расположены в верхней части карбюратора.

    Шланг подачи топлива подключается к впускному клапану, хомут рекомендуется заменить на новый.

    С обратной стороны навинчивается «обратный» шланг.

    Лучше всего устанавливать возвратную пружину дроссельной заслонки перед подсоединением дроссельной заслонки и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по снятию / установке, промывке и регулировке карбюратора доступны водителям любого уровня подготовки и опыта. При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы ваших процедур потребуют повышенной концентрации.

Изучаем конус иглы для проработки (в виде ободка на острие). Если не обнаруживаем следов износа, то промываем клапан и седло (сначала промываем топливный фильтр) и еще раз проверяем затяжку иглы. Заменяем неисправную и изношенную иглу на новую. Восстановить работу клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Демонтаж и осмотр деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала. А если пусковое устройство протекает, то …

5. … отверткой открутите три винта …

Собираем верхнюю крышку корпуса карбюратора в обратной последовательности. Отрегулируем уровень топлива в поплавковой камере и степень открытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневматический привод проверяем так же, как и пусковое устройство, а в случае неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте впускной канал.

Если пневмопривод находится в исправном состоянии, шток вернется в исходное положение после открытия впускного канала. Разбирать корпус пневмопривода следует только в случае необходимости, так как длину тяги придется подбирать экспериментальным путем.Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпустить стопорную гайку тяги …

Вставляем палец в шток и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневмопривода, вдавив шток в корпус мембранного механизма. (Когда заслонка первой камеры закрыта, вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме.В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). При затяжке гаек крепления карбюратора из-за температуры самолет может «покататься». В этом случае необходимый вакуум не создается и заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем ацетоном и продуваем сжатым воздухом.Заменить порванное резиновое уплотнительное кольцо новым.

12. Снимите теплоизоляционную прокладку.

13. Выкрутите клапан ускорительного насоса.

14. Вытаскиваем из корпуса форсунку с клапаном и мягкими металлическими прокладками.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Открутите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования.Может быть, они сами не выпадают из каналов. В этом случае ввинчиваем метчик М4 в их отверстия и снимаем.

17. Выключить основные топливные жиклеры.

18. Откручиваем корпус топливного жиклера переходной системы.

19. Снимите топливный жиклер с кузова.

20. Откручиваем регулировочный винт ускорительного насоса.

21. Отверткой отверните четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и выньте пружину.

23. Осторожно выбейте диффузоры …

24. … и потяните их вверх.

Эмульсионные трубки, форсунки и другие снятые детали, кроме прокладок, диафрагм и уплотнительных колец, промываются в ацетоне и продуваются сжатым воздухом.

25. Применяем прямую линейку к основанию корпуса и смотрим просвет кривизны корпуса.

Плоскость корпуса должна быть плоской.Если есть искривление поверхности, вынимаем переходные трубки, для этого подбираем сверла чуть меньшим диаметром, чем отверстия трубок. Вставляем сверло в трубку, чтобы сверло пошло на растяжение, допускается наматывать мелкозернистую наждачную бумагу.

26. Пассатижами вытаскиваем трубки.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание. Закрепляем тело в мощных тисках. Предварительно под губки тисков укладываем фанеру или деревянный брусок, чтобы не повредить верхнюю поверхность карбюратора.Если поверхность сильно деформирована, то предварительно выравниваем ее легкими ударами молотка, через деревянную брусок или киянку по загнутым углам основания. Делаем это аккуратно, чтобы не отломить кусок тела. После грубой заправки выровняйте поверхность широкой бархатной пилкой. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «заваливая» по краям. Контролируем процесс постоянно, прикладывая к поверхности линейку. Далее промываем тело в ацетоне и продуваем все каналы сжатым воздухом.Собираем корпус карбюратора в обратной последовательности.

Жиклеры первой и второй камер имеют разные калибровки, и каждая из них должна быть установлена ​​на свое место.



Разборка и ремонт корпуса дроссельной заслонки.

Промываем золотник и корпус дроссельной заслонки в ацетоне или растворителе и продуваем каналы корпуса сжатым воздухом.

17. Открываем заслонки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Соберите корпус дроссельной заслонки в обратной последовательности, обращая особое внимание на правильное положение рычагов на оси. Перед затяжкой гаек убедитесь, что стопорный рычаг находится ниже плеча рычага дроссельной заслонки второй камеры.

Качественный винт прикручиваем до упора (смочив резиновое кольцо моторным маслом) и выкручиваем на количество оборотов сделанных при разборке. При надежной работе системы холостого хода дроссельные заслонки закрывают свои каналы плотно — без зазора.Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в пазу оси. Но это делается в крайнем случае. Новый карбюратор отрегулирован.

19. Открыть заслонку и сточить напильником резьбу винта — на заводе резьба сморщена. Для сборки сборки требуются новые винты.

20. Отверткой открутите два винта и замените их новыми.

Отпускаем стопорный винт рычага демпфера. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы демпфер лучше прилегал к сенкам, можно заточить демпфер с торца. Лучше шлифовать небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (очень важно для второй камеры) — при необходимости отрегулируйте их стопорным винтом. Заклепать новые винты крепления заслонок.

22. Останавливаем стопорные винты, выжимая из их паза.

Собираем карбюратор заменой поврежденных и деформированных прокладок.

23. При установке крышки на корпус карбюратора следите, чтобы поплавок не касался стенок поплавковой камеры.

Не затягивайте крепежные винты крышки слишком сильно, чтобы избежать деформации.

Машины без инжектора по-прежнему актуальны на наших дорогах. Более того, их владельцы обычно любят сами ремонтировать поломки, которые уже довольно часты при длительной эксплуатации.Среди этих поломок — неисправности самого сложного блока подачи воздуха и бензина. Поэтому перед многими автолюбителями встает вопрос, как сделать ремонт карбюратора своими руками.


Особенно когда начинаются перебои в работе мотора, пока такой сложный агрегат отрегулировать нет возможности. На практике он терпит неудачу, и по нескольким причинам. Перечислим их.

  1. Срок службы агрегата невелик из-за сложности конструкции каналов.
  2. Регулярное употребление плохого бензина отрицательно сказывается на деталях, каналах, поверхностях сборочного узла.
  3. Также сказывается попадание картерных газов внутрь агрегата при изношенных компонентах двигателя.
  4. Попадание частиц грязи, например, через корпус воздушного фильтра, может быть абразивным и вызвать дефекты на поверхности.

Как сделать ремонт на «классике»

Изначально обсудим инструкцию по ремонту карбюратора от 2107.Нам пригодятся следующие инструменты:

  • отвертки;
  • гаечные ключи;
  • плоскогубцы;
  • линейка.

Также узнайте про и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа агрегата с автомобиля. Выполняется в следующей последовательности.

  1. Первым делом демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, открутив гайки.
  2. Отвинтив крепеж, отсоединить трос дроссельной заслонки и трос дроссельной заслонки.
  3. Отсоединить выпускной шланг картера.
  4. Ослабив хомут, снимите топливный шланг.
  5. Отсоедините шланг регулятора вакуума.
  6. Отсоедините пневматический клапан от экономайзера.
  7. Демонтируем микровыключатель с клемм.
  8. Отверткой выдавливаем наконечник из упора привода заслонки, после чего вынимаем возвратную пружину.
  9. Демонтируем всю сборочную единицу.

Теперь, чтобы отремонтировать карбюратор от ВАЗ 2107 своими руками, нужно его разобрать, заменив при этом бракованные детали на новые (иногда их продают как специальный ремкомплект для ремонта ВАЗ 2105 — 2107), и также может потребоваться обработка присадочной плоскости.Опишем, как все это делать.

  1. Снимите трехплечий рычаг, пружину и шток.
  2. Демонтируем крышку, а также корпус с дроссельной заслонки. При необходимости замените прокладку.
  3. Осторожно снимите поплавок, вытащив ось.
  4. Выкрутите игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости заменяем детали.
  5. Отключаем топливный жиклер системы холостого хода. При необходимости заменяем.
  6. Отвернув болт ускорительного насоса, демонтируйте крышку насоса, диафрагму и пружину.Эти детали также можно заменить.
  7. Вытаскиваем диффузоры, которые работали на заслонках.
  8. Откручиваем винт количества смеси.
  9. Все разобранные металлические детали промываем в ацетоне.
  10. Наносим линейку острием на плоскость верхней части туловища, которая стыкуется с другой плоскостью тела насадки демпфера. Проверка кривизны. Кстати, если до этого не было возможности правильно отрегулировать стабильные обороты холостого хода, это могло быть причиной этой кривизны, дающей утечку воздуха.При необходимости обрабатываем рубанок наждачным кругом вручную, без электропривода круга, предварительно сняв переходные трубки с рубанка. Мы делаем эту операцию очень осторожно.
  11. Собираем в обратном порядке, правда, как и установку на автомобиль.

Добавляем, что ремонт карбюратора от ВАЗ 2106 производится аналогично, так как агрегат такой же, под маркой ДААЗ 2107. В целом ремонт ВАЗ 2105 производится аналогично, потому что, опять же, марка агрегата такая же.

Отличия для переднего привода

А теперь разберемся, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.

С переднеприводной Ладой применен агрегат под названием «Солекс», несколько улучшенный по сравнению с ДААЗ 2107. Демонтаж его с автомобиля осуществляется по уже описанному сценарию. Посмотрим, в чем отличия от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109.Инструменты те же. Точно так же перемещаемся по точкам и видим отличия.

  1. Снятие рычага.
  2. Крышка и корпус дроссельных заслонок снимаются аналогично предыдущей инструкции.
  3. Поплавковая камера здесь устроена аналогично — разбираем.
  4. Выкрутите аналогичные жиклеры топлива плюс игольчатый клапан.
  5. Топливный жиклер системы холостого хода обязательно заменен на электромагнитный клапан, клапан откручивается гаечным ключом.Потом вместо него устанавливаем новый — это желательно.
  6. Аналогично разбирается ускорительный насос, его детали, особенно диафрагма, заменяются на новые.
  7. Снимаем диффузоры.
  8. Винт количества смеси тут другой, тоже разбираем.
  9. Неизнашиваемые детали промываем в ацетоне.
  10. При необходимости обрабатываем плоскость верхней части тела, согласно приведенным выше рекомендациям.
  11. Сборку делаем, шаг за шагом двигаясь назад, это касается и установки на авто.

Как видите, инструкция мало отличается от приведенной ранее. Здесь следует добавить, что при ремонте карбюратора чаще всего возникает необходимость замены жиклеров, так как из-за их небольшого размера вкупе с жесткими требованиями к их эксплуатации срок службы этих деталей невелик.

Кроме того, важно знать, что на «девятках» действительно установили карбюратор марки 2108, поэтому ремонт карбюратора от ВАЗ 2108 проводится именно по приведенной инструкции.Кроме того, модификации «восьмерки» и «девятки» имеют одинаковый блок, но модифицированный, с немного разными зазорами. Поэтому ремонт 21083 производят точно так же, но при регулировке руководствуются несколько другими значениями зазоров. Их значения следует брать из технической документации. То же самое и с ремонтом на 21099.

Настройки должны быть выполнены после установки.

Кое-что о стоимости и ремонтопригодности

Конечно, не каждый может отремонтировать такой сложный механизм, как карбюратор.Многие автолюбители чаще прибегают к автосервисам. Посмотрим, сколько денег они готовы выложить. Вот усредненные данные по крупным городам Российской Федерации.

руб.

руб.

Город Стоимость
Москва 2500 руб.
Санкт-Петербург 2500 руб.
Екатеринбург 1800
Самара 1700 руб.
Краснодар 1800

Данные цены указаны ориентировочно на ремонт карбюратора типа 2108.Стоимость немаленькая, но примерно в два раза ниже, чем покупка нового агрегата. Хотя иногда без покупки не обойтись. Ведь могут быть случаи, когда ремонт и регулировка карбюратору не помогут.

Например, описанная выше обработка криволинейных плоскостей может оказаться бесполезной из-за общей так называемой «усталости» металла. Нередки случаи разработки резьбовых отверстий для жиклеров. К тому же сочетание множества мелких дефектов в агрегате может убедить владельца купить новый.

.

Comments |0|

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
Category: Карбюрат
