Блокировка дифференциала. Какие преимущества дает наличие блокировки диференциала. Блокировка «Квайф» для ВАЗ, ГАЗ, УАЗ

Блокировка дифференциала – распределение крутящего момента в тяжелых условиях

Для повышения проходимости автомобиля механизмы дифференциалов делают блокируемыми (блокировка дифференциала). Дифференциал – это механизм, позволяющий колесам автомобиля вращаться с разной относительно друг друга скоростью, это необходимо для качения шин без проскальзывания на поворотах. Причем, если дифференциал установлен между приводами колес (полуосями), его называют межколесным, а если между разными осями – межосевым.

Что, спросите, это дает? Представьте себе такую ситуацию: одно из колес ведущей оси попало в яму с глиной, а другое стоит на твердом грунте. Что произойдет в случае обычного, так называемого свободного дифференциала? Правильно, колесо, угодившее в яму, будет беспомощно буксовать, а колесо, стоящее на твердом грунте, находится в покое, не передавая никакого крутящего момента. Как вы уже поняли, блокировки дифференциалов как раз и служат для устранения этой вопиющей несправедливости. Существуют разные виды блокировки дифференциалов, но в основном блокировки делятся на две большие группы: дифференциалы, которые блокируются жестко, на 100% (так называемые локеры, от английского locker – «замок»), и дифференциалы повышенного трения (в англоязычном варианте — «ограниченного проскальзывания», или LSD — Limited Slip Differencial).

У каждого из этих вариантов есть свои преимущества и недостатки. Главный недостаток «жестких» блокировок дифференциалов – это их удивительная способность к разрушению трансмиссии, коробки передач и износу резины.

Хотя, если подумать, ничего неожиданного в этом нет. Ведь даже находящиеся на очень скользком покрытии колеса постоянно то наезжают на кочки, то падают в ямы и проскальзывают в поворотах. Одним словом, на трансмиссию постоянно воздействуют знакопеременные силы.

Самоблокирующийся дифференциал «Quaife»

Для того чтобы преодолеть врожденный недостаток обычных дифференциалов и жестких дифференциалов, созданы промежуточные конструкции блокировок дифференциалов. Эта конструкция разработана в 1965 году английской фирмой «Quaife Engineering» и относится к цилиндрическим самоблокирующимся дифференциалам повышенного трения (или, как их называют за рубежом, дифференциалам ограниченного проскальзывания — limited slip) или просто самоблокирующаяся блокировка дифференциала.

Принцип её действия несложен. Если с какой-то силой «зажать» сателлиты, не позволяя им вращаться между полуосевыми шестернями с относительно большими скоростями, то дифференциал, с одной стороны, сможет выполнять свою основную работу в поворотах, позволяя колесам вращаться с различными угловыми скоростями, а с другой – будет распределять крутящий момент в тяжелых условиях так, что это позволит колесу, находящемуся в лучших условиях сцепления с дорогой, реализовывать большую силу тяги.

Бесспорное достоинство самоблокирующегося дифференциала «Quaife» – его простота. Две корпусные детали, две полуосевые шестерни, десять шестерен-сателлитов (шестерни цилиндрические), сепаратор — и все! Когда автомобиль движется по прямой, то блокировка «Квайф» работает как обычный дифференциал. Полуосевые шестерни вращаются с одинаковыми скоростями, а сателлиты только передают крутящий момент поровну на оба колеса, вращаясь вместе с корпусом и полуосевыми шестернями как одно целое. А в повороте, когда возникает рассогласование оборотов колес, блокировка дифференциала начинает работать – сателлиты прокручиваются между корпусом и полуосевыми шестернями, позволяя забегать вперед наружному колесу. Самоблокирующийся дифференциал на скользких покрытиях или при избытке тяги может полнее реализовать крутящий момент двигателя.

Переднеприводный автомобиль реагирует на увеличение подачи топлива сносом передней оси – скользит наружу поворота. А самоблокирующийся дифференциал в тех же условиях позволяет еще и тягой «затаскивать» машину в поворот, дает повышение проходимости и чувство уверенности в автомобиле на заснеженных , скользких дорогах и на неоднородных покрытиях типа разбитый асфальт и грунтовка. А лучшая управляемость поможет спортсменам и просто активным водителям при езде в предельных режимах. Благодаря простоте конструкции блокировки дифференциала «Квайф» ресурс её не меньше чем у стандартного заводского дифференциала.

Самоблокирующийся дифференциал «Quaife» для переднеприводных ВАЗСамоблокирующийся дифференциал «Quaife» для задне- и полноприводных ВАЗ

Блокировка дифференциала | SUPROTEC | СУПРОТЕК

В зависимости от количества ведущих мостов, которыми оборудована конкретная модель транспортного средств, механизм дифференциала может быть установлен между колесами (межколесный дифференциал), а также между осями автомобиля.

Одним из важнейших узлов трансмиссии автомобиля, который до сих пор продолжает совершенствоваться конструкторами всех ведущих автопроизводителей мира и независимыми разработчиками, является дифференциал. Этот механизм, непосредственно связанный с полуосями колес ведущего моста, «отвечает» за передачу на них крутящего момента. Еще одной, не менее важной функцией дифференциала, является обеспечение возможности несинхронного вращения ведущих колес, вынужденных проходить различный путь при преодолении поворотов и движении по нервной дороге.

Недостатки свободного дифференциала и простейших систем жесткой блокировки

В зависимости от количества ведущих мостов, которыми оборудована конкретная модель транспортного средств, механизм дифференциала может быть установлен между колесами (межколесный дифференциал), а также между осями автомобиля. Как, например, во многих моделях внедорожников с полным приводом. В таких случаях данный механизм называют межосевым дифференциалом. Несмотря на отработанную до мелочей конструкцию классического «свободного» дифференциала, это устройство имеет один, но очень существенный недостаток.

Проскальзывающее в грязи или на льду колесо ведущей оси практически полностью отбирает крутящий момент у другого колеса, которое останавливается и уже не может обеспечить продвижение автомобиля вперед или назад, несмотря на уверенное сцепление с дорогой. Кроме того, владельцам внедорожников, увлекающихся поездками по экстремальному бездорожью, хорошо знакома ситуация, когда во время преодоления сложных препятствий одно из колес остается на вису, полностью принимая на себя крутящий момент двигателя.

К счастью, в распоряжении водителя практически каждого, даже основательно подержанного джипа имеется кнопка блокировки межколесного дифференциала. Устройства принудительного торможения осевого вращения шестерен — сателлитов, связывающих ведомую шестерню моста с полуосями, впервые появились на внедорожниках иностранного производства более 50 лет назад. Однако дифференциалы с возможностью ручного включения жесткой взаимной блокировки ведущих колес также не лишены недостатков.

Вынужденно вращаясь с одинаковыми скоростями, колеса ведущего моста способны сдвинуть с места автомобиль, буксующий одной стороной на льду или вязкой грязной дороге. Но, если водитель вовремя не отключит данную функцию, во время движения жесткая принудительная блокировка дифференциала резко ухудшает управляемость, приводит к ускоренному износу резины, является причиной систематических перегрузок и вероятного выхода из строя важнейших узлов трансмиссии. В более современных технических реализациях устройств блокировки данную проблему удалось устранить.

Блокируемый дифференциал можно установить на любой автомобиль

Усилиями конструкторов и энтузиастов из многих стран в последнее десятилетие были созданы более совершенные – как принудительные, так и автоматически активирующиеся системы распределения крутящего момента между полуосями ведущего моста. Современные конструкции блокировки дифференциала позволяют обеспечить стабильную проходимость и управляемость транспортного средства даже в самых сложных дорожных ситуациях. Теперь множество моделей автомобилей, в частности – внедорожники, оснащаются дифференциалом с механизмом блокировки изначально, в процессе сборки.

Обычно блокировка заднего дифференциала присутствует практически в любом транспортном средстве с задним приводом, рассчитанным на эксплуатацию в условиях бездорожья или регионах с длительной зимой и заснеженными, обледеневшими дорогами. Для улучшения эксплуатационных характеристик некоторых автомобилей повышенной проходимости с двумя ведущими мостами предусматривается также ручная или автоматическая блокировка межосевого дифференциала – обязательного элемента конструкции всех подобных машин.

Машины, ведущий мост которых не был оборудован подобной системой на заводе, можно доработать. Для этого различные производители предлагают совместимые узлы, предназначенные для замены штатного дифференциала. На многих станциях технического обслуживания можно модернизировать задний или передний мост не только любой из популярных иномарок, но и установить блокировку дифференциала на Ниву, ВАЗ, УАЗ, Газель, и другие образцы продукции отечественного автопрома.

Подобно любым другим техническим решениям, всем существующим конструкциям блокировки присущи определенные преимущества и недостатки. Перед тем, как приступить к модернизации трансмиссии имеющегося у вас транспортного средства, полезно изучить свойства и характеристики всех предлагаемых производителями решений. Знание технических нюансов устройства дифференциала современного автомобиля поможет точно оценить перспективы предлагаемого решения блокировки и сделать правильный выбор.

Типы конструкций

Все существующие на настоящий момент системы взаимной блокировки полуосей и мостов автомобилей можно свести к двум основным типам конструкций:

Дифференциалам на основе полной жесткой блокировки. Специалисты называю данную группу механизмов «локерами» (заимствованный иностранный термин, происходящий от английского слова «замок» — Locker). Недостатки подобных систем мы уже обсудили.

Дифференциалам повышенного трения, иначе именуемым «дифференциалами с ограниченным проскальзыванием» (английский вариант названия — Limited Slip Differencial).

По типу активации различают системы «ручной» принудительной блокировки дифференциала и, а также самоблокирующиеся конструкции, которые способны полностью в автоматическом режиме включать, регулировать или отключать взаимную фиксацию полуосей ведущих колес в зависимости от дорожных условий.

Конструктивные особенности

Все существующие технические решения блокировки с ручным способом включения, позволяющие принудительно обеспечить одинаковую скорость вращения колес ведущего моста, связаны с торможением осевого вращения шестерен сателлитов. Данная функция в современных автомобилях реализована посредством кнопки электронной блокировки дифференциала, связанной с обмоткой, приводящей в действие толкатель и стопорную пластину, блокирующую вращение сателлитов.

Учитывая повышенную нагрузку на трансмиссию, больший расход топлива и ускоренный износ резины при длительной эксплуатации автомобиля с включенной жесткой блокировкой, некоторые варианты конструкций предусматривают автоматическую разблокировку дифференциала при наборе автомобилем определенной скорости. В настоящее время в торговле представлено множество вариантов «жесткой» блокировки дифференциала на УАЗ и Ниву, которые при правильном использовании способны существенно улучшить ходовые возможности автомобиля при езде по бездорожью.

Самоблокирующиеся дифференциалы лишены недостатков, присущих механизмам принудительного включения и отключения. В основе большинства известных и широко применяющихся систем данного типа лежат четыре конструктивных решения:

● Дисковый механизм блокировки на основе одной или двух фрикционных муфт. Чаще используются механизмы с двумя муфтами, которые требуют заливки в мост особого трансмиссионного масла или применения специальных присадок.

● Вязкостная система с использованием вискомуфты, состоящей из группы ведомых и ведущих дисков.

● Винтовой механизм блокировки — долговечная система с минимальным износом.

● Кулачковая система блокировки, которая не нуждается в использовании специальных масел и характеризуется длительным сроком службы.

Существуют и другие конструкции самоблокирующихся дифференциалов, многие из которых созданы российскими инженерами – механиками. Каждый желающий может подыскать надежную, функциональную и оптимальную по затратам на приобретение и установку систему блокировки, разработанную для конкретной модели автомобиля, или воспользоваться одной из универсальных конструкций.

Ограничений нет! Сегодня можно без особых проблем подобрать и установить блокировку дифференциала на ВАЗ любой модели, включая даже самые первые выпуски, либо усовершенствовать и сделать еще более проходимым достаточно «свежий» внедорожник.

Все, что вы хотели узнать о дифференциалах, но боялись спросить…

по материалам журналов «4х4Club» (7-8`99) и «5 Колесо» (11`99)


Что такое дифференциал
Принудительная блокировка
Самоблокирующиеся дифференциалы

• Дисковая блокировка
• Вязкостная блокировка
• Винтовая блокировка
• Кулачковая блокировка
• Особенности управления
Межосевой дифференциал и его блокировки
• Подключаемый передний мост


Что такое дифференциал

Дифференциал — это устройство, распределяющее поток мощности от двигателя к другим элементам трансмиссии. В автомобиле с приводом на одну ось используется только один дифференциал, межколесный, в полноприводном их целых три — два межколесных и межосевой.

Рассмотрим для примера классический дифференциал (в отличие от блокируемых, его называют «открытым» или «свободным»). Он устанавливается в картере главной передачи и получает крутящий момент от ее ведомой шестерни. В коробке дифференциала расположены конические шестерни-сателлиты. Они входят в зацепление с шестернями, закрепленными на полуосях, а те, в свою очередь, вращают ведущие колеса. При движении по ровной и прямой дороге угловые скорости колес одинаковы, и сателлиты не вращаются вокруг своей оси. Во время поворота или движения по неровностям, когда колеса правого и левого борта проходят разный путь, сателлиты начинают вращаться и перераспределять крутящий момент.

Главная передача заднего моста ВАЗ-2101:
1 – фланец карданного вала;
2 – сальник;
3 – маслоотражательное кольцо;
4 – передний подшипник ведущей шестерни;
5 – задний подшипник ведущей шестерни;
6 – регулировочное кольцо;
7 – опорное кольцо шестерни полуоси;
8 – шестерня полуоси;
9 – сателлит;
10 – палец сателлитов;
11 – ведомая шестерня главной передачи;
12 – коробка дифференциала;
13 – болт крепления стопора регулировочной гайки;
14 – стопор регулировочной гайки;
15 – подшипник коробки дифференциала;
16 – регулировочная гайка ведомой шестерни;
17 – болт крепления ведомой шестерни к фланцу коробки дифференциала;
18 – ведущая шестерня главной передачи;
19 – картер редуктора главной передачи;
20 – распорная втулка;
21 – шайба;
22 – гайка ведущей шестерни заднего моста.

Существует простая формула, отражающая связь между частотами вращения коробки дифференциала и полуосевых шестерен. Если через а1 и а2 обозначить частоты вращения полуосевых шестерен, а через а — частоту вращения коробки дифференциала, то: а = (а1+а2)/2. Формула показывает, что если одно из колес автомобиля неподвижно, то другое колесо вращается с удвоенной частотой. Если одно из двух ведущих колес попадает на скользкую поверхность дороги (мокрый асфальт, масляные пятна, лед), сопротивление его вращению резко падает, уменьшается и сцепление с дорогой, а значит, колесо не в состоянии иметь необходимую силу тяги. Такое колесо начнет быстрее вращаться и пробуксовывать. К другому ведущему колесу, имеющему достаточное сцепление с дорогой, будет подводиться такой же крутящий момент, как и к буксующему. Имея возможность образовать большую силу тяги, второе колесо не сможет этого сделать потому, что дифференциал передаст ему только половину крутящего момента от главной передачи. Если сопротивление движению автомобиля превысит силу тяги у небуксующего колеса, то машина не сможет двигаться. Частота вращения буксующего колеса резко возрастет, а второе колесо остановится. Возникнет буксование автомобиля. Попытка водителя повысить силу тяги на колесах за счет увеличения подачи топлива приведет только к увеличению частоты вращения одного из колес. В такой ситуации проявляется существенный недостаток обычного дифференциала, снижающего проходимость автомобиля как на скользких дорогах, так и на грунтах, оказывающих большое сопротивление качению колес (пeсок, снег, распутица).

Принудительная блокировка

На автомобилях, предназначенных для движения по бездорожью, приходится устанавливать дифференциалы специальных конструкций. Блокировки Часто применяют дифференциалы с принудительной блокировкой. В них водитель с помощью специального привода (чаще всего пневматического) останавливает на время вращение сателлитов, и колeca автомобиля начинают вращаться с одинаковой скоростью. Следует учесть, что автомобиль с заблокированным дифференциалом на извилистой дороге расходует больше топлива и у него происходит интенсивный износ шин. Как только взаимный поворот колес на общей оси с заблокированным дифференциалом будет больше, чем это допускает упругая деформация шин, произойдет буксование колес, продолжающееся до тех пор, пока какое-либо колесо на неровности не оторвется от дороги. Это говорит о том, что водитель не должен забывать выключать блокировку дифференциала после преодоления тяжелого участка. В ряде конструкций предусмотрена его автоматическая разблокировка или ограничение возможности включения блокировки по скорости.

Самоблокирующиеся дифференциалы

Для упрощения процесса управления применяются так называемые самоблокирующиеся дифференциалы. В настоящее время, в основном, используют четыре вида блокировок: дисковая (фрикционная, повышенного трения, LSD), вязкостная (вискомуфты) и винтовая (червячная). В самых современных разработках используются электронные системы контроля проскальзывания колес, основанные на применении датчиков вращения и использовании штатных тормозов (как правило, эти системы совмещаются с антиблокировочными и противопробуксовочными).

Дисковая блокировка

Существуют две наиболее характерные конструкции дифференциалов с фрикционными муфтами. В первом применяют одну, во втором — две муфты. В первом случае фрикционная дисковая муфта 1 введена между одной из полуосей и коробкой дифференциала. Бронзовые диски установлены в шлицах гильзы 2, связанной с коробкой дифференциала, стальные диски сидят на шлицах полуоси 3. Диски прижимаются друг к другу пружинами 4. Когда оба колеса испытывают одинаковое сопротивление, весь дифференциал вращается как одно целое и трение в муфте 1 отсутствует.

Вторая конструкция представляет из себя дифференциал повышенного трения с двойными фрикционными муфтами, получивший широкое распространение на американских автомобилях. В этой конструкции крестовина заменена двумя отдельными, пересекающимися под прямым углом осями 5 сателлитов 6. Оси 5 имеют возможность перемещаться одна относительно другой как в осевом, так и в угловом направлении, для чего их концы имеют скосы соответственно А и Б, которыми они опираются на коробку 9 дифференциала. Кроме того, в дифференциал введены промежуточные чашки 7, так же как и полуосевые шестерни, надетые на шлицы полуосей. При невращающихся сателлитах усилие к полуосям передается как и в простом дифференциале. При вращении сателлитов последние будут сдвигать концевые скосы осей 5 так, что усилие на фрикционную муфту 8, передаваемое через чашку 7, будет увеличиваться для отстающей полуоси и уменьшаться для оси, вращающейся быстрее. При этом величина подтормаживающего момента не будет постоянной, как в дифференциале с одной дисковой муфтой, а будет пропорциональна моменту, передаваемому колесами.

Для нормальной работы такого дифференциала требуется использование специального трансмиссионного масла для LSD или соответствующих присадок к обычному маслу. Кроме того, со временем возникает необходимость регулировки из-за износа дисков.

Вязкостная блокировка

Принцип ее действия такой же, как у дисковой. Гидравлическая муфта состоит из большого числа дисков с липкими рабочими поверхностями. Благодаря свойствам особой вязкой жидкости на силиконовой основе отвердевать при нагреве диски передают крутящий момент в зависимости от разности частот вращения входных и выходных валов. Нагрев происходит, когда одна полуось начинает вращаться быстрее другой. Характерной особенностью конструкции является то, что в случае длительного буксования колес блокирующая муфта с вязкой жидкостью работает вначале мягко, а затем происходит значительный рост эффективности блокировки. В затвердевшем силиконе диски получают жесткое зацепление и полуоси блокируются. Вискомуфты не требуют обслуживания и считаются весьма надежными, однако для их продолжительной работы необходимо сохранение полной герметичности устройства.

Винтовая блокировка

Принцип ее действия таков: в обычном режиме винты (или червяки, как их называют из-за характерной формы) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Когда момент выравнивается, винты возвращаются в исходное положение. Момент срабатывания винтовых блокировок определяется профилем винтов. Такие дифференциалы мало подвержены износу (срок службы сопоставим со сроком коробки или классического дифференциала), а масло используется обычное трансмиссионное.

Кулачковая блокировка

Такая блокировка срабатывает при возникновении разности в скоростях вращения колес. Рассмотрим пример реализации дифференциала от компании Tractech. В корпусе дифференциала между парами корончатых шестерен установлены поворотные кулачки. В обычных условиях они не участвуют в работе, но, как только одно их колес начинает пробуксовывать (т.е., вращаться существено быстрее другого), кулачки поворачиваются и пары шестерен входят в зацепление, обеспечивая тем самым полную блокировку. Блокировка выключается, когда буксующее колесо прекратит проскальзывание. Этот тип дифференциалов также довольно долговечен и не требует специальных масел.

Особенности управления

Управление автомобилем, оборудованным самоблокирующимся межколесным дифференциалом имеет некоторые особенности. В частности, автомобиль в повороте на скользком покрытии может обладать избыточной поворачиваемостью, при слишком интенсивном разгоне на смешанном покрытии возможен увод в сторону от предполагаемой траектории и т.д. Особенно это касается разработок, предлагаемых в качестве дополнительного оборудования третьими фирмами. Однако грамотное использование свойств таких дифференциалов позволяет уверенно перемещаться в сложных дорожных условиях, и существенно повышает проходимость вне дорог.



Межосевой дифференциал и его блокировки

При отсутствии межосевого разделения мощности (межосевого дифференциала или отключающего механизма) необходимо отключить передний мост, чтобы стало возможно вращение передних и задних колес с разными угловыми скоростями. По условиям движения требуется, чтобы колеса как переднего и заднего мостов, так и колеса одного моста могли вращаться с разной частотой и проходить различные пути. Особенно характерно это для поворотов: передние колеса при повороте проходят большее расстояние, чем задние. На изменение пути колес влияют различные факторы: скольжение шин, их углы увода, давление воздуха, нагрузка на колеса, кинематика подвески. При этом очевидно, что соотношение между путями, проходимыми колесами переднего и заднего мостов, также меняется во время движения. Это обстоятельство исключает возможность применения разных передаточных чисел в главных передачах мостов для компенсации разности проходимых путей.

Колеса разных осей автомобиля, кинематически жестко связанные одно с другим, имеют при вращении одинаковые угловые скорости. На твердой поверхности дороги при движении автомобиля с приводом на все колеса (при отсутствии межосевого дифференциала) могут возникнуть условия, при которых колеса разных осей будут стараться двигаться с различными линейными скоростями, а жесткая мехаческая связь между ними станет преградой к достижению этого. При прямолинейном движении описанное явление может быть вызвано, например, разностью радиусов качения связанных между собой колес. Качение колес в этом случае должно сопровождаться относительным перемещением точек площадки контакта шины по поверхности дороги (со скольжением или буксованием). Подобное же возможно и при одинаковых радиусах качения, но при движении по дороге с неровной поверхностью или на повороте. Возникающее в этих условиях скольжение или 6yксовaние шин сопровождается увеличеным их износом, износом механизмов трансмиссии и непроизводительной затратой энергии двигателя на движение автомобиля. Для того чтобы колеса катились без вредных сопровождающих явлений в трансмиссии, кроме дифференциалов межколесных устанавливают дифференциалы межосевые.

Однако, в условиях внедорожного движения автомобиль может лишиться подвижности в тот момент, когда колеса одного из мостов потеряют сцепление с дорогой и начнут буксовать. В такой ситуации дифференциал обычного типа будет не в состоянии передать требуемую для движения величину крутящего момента задним колесам, опирающимся на твердый грунт. Для избежания этого на внедорожниках устанавливают межосевые дифференциалы с принудительной блокировкой. Примером подобного конструктивного решения может служить «Нива» ВА3-2121, оснащенная раздаточной коробкой с принудительно блокируемым межосевым дифференциалом.

Блокировкой пользуется водитель автомобиля для преодоления труднопроходимого участка дороги. При возвращении на шоссе межосевой дифференциал необходимо разблокировать. В современных конструкциях, кроме механического, применяются и другие приводы (пневматический, гидравлический, электрический), при этом сам процесс включения сводится к простому нажатию кнопки на панели.

Следующим шагом стало появление самоблокирующихся межосевых дифференциалов. Принципы их работы сходны с межколесными, но условия и задачи несколько другие. Так, при поворотах машины забегающим относительно корпуса дифференциала всегда будет вал, передающий момент на управляемую ось, что определяется кинематикой поворота машины с колесной формулой 4х4. Исходя из этого, при забегании приводного вала управляемого моста коэффициент блокировки желательно иметь невысоким, а при забегании (буксовании) неуправляемого моста — несколько большим. Такой дифференциал называют самоблокирующимся с несимметричными блокирующими свойствами.

В настоящее время на легковых внедорожниках широко используются межосевые дифференциалы с автоматической блокировкой с помощью гидравлической муфты с вязкой жидкостью. Они обеспечивают оптимальную силу тяги во всех условиях движения, в связи с чем отпадает необходимость в принудительной блокировке. Есть у них и другие преимущества. Этот узел предохраняет трансмиссию от перегрузки, которая может возникнуть, например, при внезапном ударе колеса.Дифференциал, автоматически блокирующийся гидравлической муфтой с вязкой жидкостью, чутко реагирует на состояние дорожной поверхности и обеспечивает более равномерную скорость автомобиля, а также уменьшает вероятность его застревания. При торможении межосевой дифференциал такого типа предотвращает блокировку колеса одного моста относительно колеса другого, приводящую к потере устойчивости. К тому же перераспределение избыточной тормозной силы с одной пары колес на другую значительно сокращает тормозной путь и сохраняет полный контроль над машиной.

Рассмотрим, как работает автоматически блокируемый межосевой дифференциал фирмы GKN с гидравлической муфтой. Изменение момента трения в ней рассчитано так, чтобы при маневрировании на поверхности с хорошими сцепными свойствами ( асфальт, бетон и т.д.) имелся малый момент трения между выходными валами. С ростом разности частот их вращения трение между звеньями муфты значительно возрастает. Блокировка с помощью муфты с вязкой жидкостью происходит точно в соответствии с распределением крутящего момента в межосевом дифференциале.

Испытания подтвердили, что распределение моментов между передними и задними колесами обеспечивает почти нейтральную поворачиваемость автомобиля. По легкости вождения и безопасности полноприводные автомобили с таким приводом превосходят даже переднеприводные легковые автомобили. Однако, при всех достоинствах такого рода блокировки, необходимо отметить, что фактическое включение блокировки после начала пробуксовки колес, характерное для вискомуфты, существенно снижает шансы на успешное преодоление серьезных внедорожных препятствий в виде слабого грунта, грязи или снега, поскольку буксующее колесо способно быстро зарываться. В результате возможностей автомобиля даже с заблокированным межосевым дифференциалом может оказаться недостаточно для самостоятельного выезда.

Подключаемый передний мост

Очень многие производители внедорожников используют схему с подключаемым передним мостом (так называемый part time 4WD). В этом случае межосевой дифференциал, как правило, отсутствует, и в режиме полного привода между мостами устанавливается жесткая кинематическая связь. Производители рекомендуют подключать передний мост только в сложных дорожных условиях, когда колеса склонны к пробуксовке. Продолжительное движение в таком режиме по дорогам с твердой поверхностью вызывает повышенный износ шин и трансмиссии (в частности, в раздатках с цепной передачей перегружается цепь), повышенный расход топлива, а также ухудшает управляемость на высоких скоростях. Для избежания этих отрицательных последствий многие контрукции предусматривают не только отключение переднего моста, но и отсоединение передних колес от полуосей. Для этого применяются колесные хабы (муфты свободного хода), которые могут быть автоматическими и ручными, рассоединение полуосей при помощи электрического или пневматического привода и т.д.



Что такое дифференциал и для чего нужны блокировки

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга.

Дифференциа́л — это механическое устройство, которое делит момент входного вала между выходными валами, называемых полуосями. Наиболее широко применяется в конструкции привода автомобилей, где момент от выходного вала коробки передач (или карданного вала) поровну делится между полуосями правого и левого колеса.

Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.

Почему для этого нужен дифференциал ? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу.

В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо.

Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой).

При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте.

Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.

Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами.

Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду).

В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса.

Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.

В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой.

Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста.

Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).

Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ?

Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль.

В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов.

Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колёса с более хорошим дорожным сцеплением ? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.

Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи.

Полная (100%-я) ручная блокировка.

При таком типе блокировки, дифференциал фактически перестаёт выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси (или карданы) между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка как правило реализована при помощи пневматического, электрического или гидравлического привода, управляемого водителем из салона автомобиля. Применяется как для мостовых, так и для межосевых дифференциалов. На картинке изображена схема блокировки компании ARB для мостового дифференциала, в которой блокируются сателлиты.

Включать подобного рода блокировки можно только при полностью остановленном автомобиле. Пользоваться ими надо крайне аккуратно, так как усилия мотора вполне достаточно чтобы «сорвать» механизм блокировки или поломать полуось. Применять такие блокировки желательно только на небольших скоростях для передвижения по труднопроходимой местности, так как при их применении в мостах (особенно в рулевых), автомобиль очень сильно теряет в управляемости. Как правило, жесткими блокировками мостовых и межосевых дифференциалов оборудуются полноценные рамные внедорожники, такие как Toyota Land Cruiser, 4Runner (Hilux Surf), Mercedes G-Class и. т. п.

Limited Slip Differentials — дифференциалы с ограниченным «проскальзыванием» (одной полуоси относительно другой).

Автоматическая блокировка с использованием

вискомуфты в качестве «Slip Limiter».

В этом случае применяется блокировка одной из полуосей с чашкой дифференциала. Вискомуфта монтируется соосно полуоси таким образом, что один её привод жестко крепится к чашке дифференциала, а другой — к полуоси. При нормальном движении угловые скорости вращения чашки и полуоси одинаковые, либо незначительно отличаются (в повороте). Соответственно, рабочие плоскости вискомуфты имеют такое же небольшое расхождение в угловых скоростях и муфта остаётся разомкнутой. Как только одна из осей начинает получать ощутимо больший момент и более высокую угловую скорость вращения относительно другой, в вискомуфте появляется трение и она начинает блокироваться. Причем, чем больше разница в скоростях, тем сильнее трение внутри вискомуфты и степень её блокировки. По мере увеличения степени блокировки вискомуфты и выравнивания угловых скоростей чашки и полуоси, трение внутри вискомуфты начинает падать, что ведёт к плавному размыканию вискомуфты и отключению блокировки. Данная схема применяется для межосевых дифференциалов, так как её конструкция слишком массивна для установки на мостовой редуктор. (Схема на картинке) Подобный механизм блокировки хорошо подходит для эксплуатации в условиях плохого дорожного покрытия, однако, в условиях настоящего бездорожья его способности далеко не выдающиеся: вискомуфта не справляется с постоянными сменами состояний сцепления мостов с грунтом, запаздывает при включении, перегревается и выходит из строя. Данный тип блокировки межосевого дифференциала можно встретить на «паркетных» внедорожниках: Toyota Rav4, Lexus RX300 и. т. п.


Кулачковые и зубчатые автоматические блокировки.



Принцип работы этих блокировок достаточно прост. Вместо классического шестеренчатого планетарного механизма используются кулачковые или зубчатые пары, которые при небольшой разнице в угловых скоростях полуосей имеют возможность взаимно проворачиваться (перескакивать), а при пробуксовке заклиниваются и блокируют полуоси друг с другом. Нетрудно себе представить, что происходит с автомобилем при срабатывании такой блокировки в повороте.

Некоторые экземпляры просто отключают одну из полуосей в момент возникновения небольшой разницы скоростей. Именно поэтому, штатно такими блокировками оборудуются только дифференциалы военной и специальной техники (БТР и. т. п.)

На картинках изображены (слева направо): кулачковая блокировка отечественного производства (БТР 60), Detroit Locker и Detroit E-Z Locker (компания Tractech).

Самоблокирующиеся дифференциалы.



Устройство таких дифференциалов довольно простое и принципиально ни чем не отличается от устройства обычного открытого дифференциала. Между полуосями и чашкой дифференциала добавлены комплекты блоков фрикционных пластин (которые помечены на картинке справа красными точками). Именно поэтому, подобные дифференциалы часто именуют «friction based LSD». Когда дифференциал пытается перераспределить крутящий момент на одну из полуосей и начинает возникать разница в угловых скоростях полуосей и чашки, пластины под действием силы трения сдерживают возникновение этой разницы. Разумеется, когда величина крутящего момента превосходит силу трения пластин, всё вращение передаётся на более легко вращаемую полуось. Такие блокировки работают в сравнительно небольшом диапазоне отношения моментов.

Довольно часто фрикционные блоки подпружинивают. Такие дифференциалы штатно устанавливаются в задний мост многих внедорожников — Toyota 4Runner (Hilux Surf), Nissan Terrano, Kia Sportage и. т. п. Американская компания ASHA Corp. пошла дальше, снабдив пакет фрикционов LSD дифференциала устройством блокировки, состоящего из насоса с поршнем (Героторный дифференциал). При возникновении разности в угловых скоростях полуоси и чашки насос нагнетает масло (жидкость) на поршень и сдавливает фрикционный блок, тем самым блокируя дифференциал. Данная конструкция получила название Gerodisk (Hydra-Lock) и штатно устанавливается на внедорожники Chrysler (на картинке слева). Практически для всех friction based дифференциалов необходимо применять специальное масло, которое содержит присадки, обеспечивающие нормальную работу фрикционных блоков.



Torque sensitive differentials.











Это одна из самых интересных, эффективных, технологичных и практически применяемых форм блокировки дифференциалов. Принцип работы основан на свойстве гипоидной пары «расклиниваться». В связи с этим, основные (или все) зацепления в таких дифференциалах гипоидные (червячные, или в простонародье — винтовые). Разновидностей конструкций не так уж и много — можно выделить три основных типа.

Первый тип производит компания Zexel Torsen. (T-1) Гипоидными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, гипоидные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте.

Как только дифференциал пытается отдать момент на одну из полуосей, то гипоидную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.

Автором второго типа является англичанин Rod Quaife. В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют не прямозубое зацепление, а образуют между собой еще одну гипоидную пару, которая расклиниваясь, так же участвует в процессе блокировки (на второй картинке). Подобное устройство имеет и дифференциал True Trac компании Tractech. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и. т. д.

А вот компания Zexel Torsen в своём дифференциале T-2 предложила немного другую компоновку по сути, того же устройства (на картинке справа). Благодаря своей необычной конструкции, парные сателлиты соединены между собой со внешней стороны солнечных шестерней. По сравнению с первым типом, эти дифференциалы имеют меньший диапазон работы блокировки, однако они более чувствительны к разнице передаваемого момента и срабатывают раньше (начиная от 1.4/1). Компания Tractech недавно выпустила мостовой torque sensitive дифференциал Electrac, снабженный принудительной электроприводной блокировкой.

Третий тип производится компанией Zexel Torsen (Т-3) и используется в основном для межосевых дифференциалов. Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Например, используемый на 4Раннере 4-го поколения дифференциал Т-3 имеет номинальное распределение момента 40/60 в пользу задней оси. Соответственно, смещен и весь диапазон работы частичной блокировки: от (front/rear) 53/47 до 29/71.

В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20-30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.

Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколёсных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличии от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач.

Управление работой дифференциалов при помощи электронных систем контроля тормозных усилий (Traction Control и т. п.)

В современном автомобилестроении применяется всё больше и больше электронных систем контроля за движением автомобиля. Уже редко можно встретить автомобили, не оснащенные системой ABS (не дающей колёсам заблокироваться при торможении). Более того, уже с конца 80-х годов прошлого века передовые производители стали комплектовать свои флагманские модели системами контроля тяги и сцепления колёс — Traction Control. Например, Тойота установила систему Traction Control на Lexus LS400 в 1989 (90) году. Принцип работы такой системы прост: универсальные (так же обслуживают ABS) датчики вращения, установленные на контролируемых колёсах, фиксируют начало пробуксовки одного колеса оси относительно другого и система автоматически притормаживает забуксовавшее колесо, тем самым увеличивая на него нагрузку и вынуждая дифференциал отдать момент на колесо с хорошим сцеплением. При сильной пробуксовке, система так же может ограничивать подачу топлива в цилиндры. Работа такой системы очень эффективна, особенно на заднеприводных автомобилях. Как правило, при желании такую систему можно принудительно деактивировать кнопкой на приборной панели. Со временем, электронная система контроля тормозных усилий совершенствовалась и к ней добавлялись всё новые функции, работающие наряду с ABS и TRAC. (например управление разностью разблокировки рулевых колёс для более успешного прохождения поворотов). У всех производителей эти функции назывались по разному, однако смысл при этом оставался одинаковым. И вот, данные системы стали устанавливаться на полноприводные автомобили и внедорожники, причем в некоторых случаях они являются единственным средством контроля тяги и перераспределения крутящего момента между осями и колёсами (Mercedes ML, BMW X5). В случае, если внедорожник оснащен более серьёзными средствами распределения крутящего момента (жесткими блокировками и/или самоблокирующимися дифференциалами), то электронная система контроля тормозных усилий очень удачно дополняет эти средства. Хороший пример тому — великолепная управляемость и проходимость последнего поколения Тойотовских внедорожников 4Runner (Hilux Surf), Prado, Lexus GX470. Являясь представителями одной платформы, они обладают межосевым дифференциалом Torsen T-3 с возможностью жесткой блокировки, а так же электронной системой контроля тормозных усилий и тяги со множеством функций, помогающих водителю управлять автомобилем.



26 января 2012 в 00:56

Винтовой самоблокирующийся дифференциал для автомобиля ГАЗЕЛЬ, СОБОЛЬ, БАРГУЗИН

• Дифференциал самоблокирующийся производства завода деталей трансмиссии «ВАЛ-РЕЙСИНГ (ЗАДНИЙ МОСТ)
• Конструкция ВИНТОВАЯ
• Рекомендован для автомобилей  ГАЗЕЛЬ, СОБОЛЬ, БАРГУЗИН
• Таблица подбора дифференциала VAL-RACING

Внимание! Дополнительные шумы на высоких натягах не является гарантийным дефектом.

Обозначение на упаковке — ГАЗ.

 ВНИМАНИЕ! Используйте масло специально разработанное для самоблокирующихся дифференциалов с эксплуатационными характеристиками GL-4/5 (для переднеприводных автомобилей) и GL-5 для редукторов мостов.

! Некоторые  масла группы GL-5 могут быть применимы в механических синхронизированных коробках передач. (внимательно изучите рекомендации производителей масел и автомобилей!).





Винтовой самоблокирующийся дифференциал ГАЗЕЛЬ, СОБОЛЬ, БАРГУЗИН (устанавливается без регулировочного кольца)

Блокировка (дифференциал самоблокирующий)- механизм позволяющий отключить свободный дифференциал, при вывешивании одного колеса для передачи крутящего момента на загруженное колесо. Стандартный дифференциал предназначен для обеспечения вращения колес с разной угловой скоростью и обеспечивает нормальную управляемость автомобиля при движении на ровной дороге. Когда же одно колесо повисает в воздухе, а это может произойти на бездорожье, при движении на рыхлом грунте (песок, снег, грунт и т.д.) весь крутящий момент передается на то колесо, которому легче крутиться. Для продолжения движения или просто уверенного движения автомобиля необходимо перераспределить крутящий момент на загруженное, твердо стоящее на грунте, колесо. Для решения данной задачи и применяют блокировку. Для регулировки усилия связывания полуосей между собой применяют муфту предварительного натяга (преднатяга), которая позволяет :

·  Исключить пиковые нагрузки в трансмиссии и рулевом колесе при срабатывании,

·  Обеспечить более раннее и плавное ( по сравнению с обычным «самоблоком») срабатывание в сложных условиях бездорожья,

·  Гарантировано подключает неподвижное колесо в случае диагонального вывешивания или пробуксовки второго колеса.

Мы предлагаем блокировки с преднатягом от 4,0 до 7,0 кг ( для обычной эксплуатации автомобиля в различных условиях), и 8-10 кг для спортивных внедорожниках.

Мир Блокировок – самоблокирующийся дифференциал (самоблок), блокировки

Мир Блокировок – самоблокирующийся дифференциал (самоблок), блокировки

Получить консультацию

Доставка от 1 дня по России. Оплата онлайн, наложенным платежом или в рассрочку. Официальная гарантия до 24 месяцев.

Доставка в любую точку России и СНГ

Оперативная доставка

Мы сотрудничаем с 10 транспортными компаниями и поможем выбрать Вам самый оптимальный вариант доставки

Оплата любым способом

Мы принимаем оплату любым способом. Так же мы работаем с наложенным платежем — Вы платите при получении товара

Гарантия и возврат товара

Гарантия до 24 месяцев и возврат (обмен) товара в течении 14 дней со дня получения

Блокировка дифференциала позволяет автомобилю

  • Преодолевать любое бездорожье
  • Равномерно входить в любой тип поворота, снижая шансы возникновения заноса к минимуму
  • Повышает проходимость автомобиля на труднопроходимых участках (грязь, снег, песок)
  • Повышает устойчивость автомобиля на скользком покрытии
  • Участвовать в спортивных соревнованиях и заниматься дрифтом

Посмотреть как работает блокировка

Большой ассортимент внедорожного тюнинга

За 5 лет работы наш интернет-магазин «Мир Блокировок» получил репутацию надежного продавца. Мы постоянно развиваемся и работаем только с проверенными производителями. Сегодня в нашем магазине Вы можете приобрести не только самоблокирующийся дифференциал (самоблок) или принудительную блокировку, у нас в ассортименте более 1 000 товаров для настоящего джипера: профессиональные лифт подвески, подрамники, светодиодные фары багажники и многое другое.

Получить полный каталог запчастей

Получить полный каталог запчастей

Специальные условия
сотрудничества
Для магазинов автозапчастей и СТО

Обзоры, статьи, новости

Наши контакты

Дифференциал повышенного трения (самоблокирующийся дифференциал) для Лада 4х4 и Шевроле Нива (задний редуктор), классика ВАЗ.

Межколесные, самоблокирующиеся дифференциалы винтового (червячного) типа, 8-ми сателлитный (патент РФ №55063 от 27.07.2006г.).




Межколесный дифференциал повышенного трения (самоблокирующийся дифференциал) — 22 шлица, задний редуктор.

(Передний редуктор 2121 НИВА автомобилей до 2002-2003 года выпуска.


Устанавливается в задний редуктор автомобилей ВАЗ классической компоновки всех годов выпуска  и автомобиля ВАЗ 2121 Нива и начиная с 1977 года до настоящего времени.

Модели автомобилей: ВАЗ 2101-2107 (задний привод), ВАЗ 2121 НИВА, Лада 4х4, Лада Урбан, ВАЗ 2329 пикап, Лада 4х4 Пикап, ВИС 2346, ВИС 2946, ИЖ 27175 (пикап на базе 2104), Лада 4х4 Медицинский,  ВИС БРОНТО 4х4, ВИС РЫСЬ4х4.


Устанавливается в задний редуктор всех комплектаций автомобиля Шевроле НИВА, начиная с начала производства, 2003 год, до настоящего времени.


Устанавливается в передний редуктор модели 2121, 22 шлица, автомобилей ВАЗ 2121 НИВА с 1977 года до 2002-03 года. (Примечание: В 2002-03 годах серийный дифференциал с количеством шлицев 22 шт, заменен на дифференциал модели 2123 с количеством шлицев 24 шт.)


Самоблокирующийся дифференциал ВАЛ-РЕЙСИНГ, устанавливаются взамен серийного дифференциала по существующим технологиям заводов изготовителей автомобилей и по заводским регулировкам, без доработки внутренних поверхностей редукторов.







Степень блокирования «ЛЕГКАЯ»

подробно по ссылке: ВЫБОР ДИФФЕРЕНЦИАЛА ВАЛ-РЕЙСИНГ.


Все блокировки собираются только с одним значением начального момента трения до 5 кг.

подробно по ссылке: Муфта комфорта самоблока ВАЛ-РЕЙСИНГ.

Допускается снижение начального момента трения в дифференциале на автомобиле после прикатки и заправки масла


Обозначение на упаковке — ВАЗ 2101-07-Лада 4х4-Шевроле Нива-22 шлица-ВИНТОВОЙ-ЛЕГКАЯ.

Серийный номер в коде на корпусе дифференциала

начинается с буквы и цифры — «A1».

Ссылка на маркировку изделий ВАЛ-РЕЙСИГ.:Маркировка самоблокирующихся дифференциалов производства ВАЛ-РЕЙСИНГ.


Рекомендован при ежедневной эксплуатации в большей степени заднеприводного автомобиля. Улучшает проходимость и устойчивость заднеприводного автомобиля, особенно в зимних условиях. Улучшает старт с места и подъем в гору. Работая в автоматическом режиме, позволяет максимально исключить возможность пробуксовки колес оси с дифференциалом Мягок при включении. Минимизирует риск поломки сопряженных деталей.


Устанавливается в задний редуктор серийных автомобилей Лада 4х4 Рысь и ЛАДА 4х4 Бронто, снегоболотоходов «Петрович» и «Странник».




Рекомендован для подготовки и технического тюнинга автомобилей:

— наиболее подходят для установки в задний редуктор автомобилей ВАЗ -2101-2107 заднеприводной компоновки.

— для «гражданского» применения в любых целях в городе и на легком бездорожье;

— для автотуризма и путешествий на автомобилях,

!При гражданской эксплуатации не рекомендуется эксплуатация автомобиля с задним приводом (ВАЗ 2101-07) в зимних условиях без специальной «зимней» резины.




ВАЖНОЕ!

Дифференциалы повышенного трения не работают при 100% диагональном вывешивании автомобиля, в связи с тем, что свободно вращающиеся колесо имеет нулевой (незначительный) коэффициент сцепления с поверхностью и соответственно нулевую силу тяги. Если у Вас часты случаи попадания в диагональное вывешивание, особенно с остановкой, при трогании с места, когда автомобиль находиться в вывешенном состоянии рекомендуется комплектовать полноприводные автомобили по схеме один самоблок + раздатка с понижением, или  2-мя самоблокирующимися дифференциалами. На автомобиле Лада 4х4 и Шевроле Нива и классических автомобилях ВАЗ, при остановке автомобиля в ситуации диагонального вывешивания или зависании одного колеса автомобиля с приводом на заднюю ось, дополнительный момент на задних колесах, можно создать при трогании со слегка включенным ручным тормозом.




ОБРАТИТЕ ВНИМАНИЕ!

Касается автомобилей Лада 4х4 и автомобилей на их базе.

При блокировании межосевого дифференциала, происходит значительное увеличение нагрузки на все узлы трансмиссии автомобиля.

При эксплуатации автомобиля с межколесным дифференциалом повышенного трения, не рекомендуется движение автомобиля с заблокированным межосевым  дифференциалом в раздаточной коробке, по хорошим дорогам (асфальтовое покрытие,  твердые грунтовые дороги и т.п.). Это сокращает срок службы механизмов силовой передачи. Возможно появление посторонних звуков в трансмиссии автомобиля, что не является неисправностью и не относится к гарантийным обязательствам.


Дифференциалы повышенного трения увеличивают нагрузку на сопряженные детали трансмиссии (подшипники, полуоси и т.п.)

В случае установки на автомобиль с пробегом, рекомендуется при замене базового дифференциала на самоблокирующий, установить новые подшипники дифференциала.


При эксплуатации автомобиля на среднем и жестком бездорожье, установке пониженных пар главной передачи в редукторы и раздаточную коробку,  рекомендуется для повышения надежности заднего моста и автомобиля в целом, установка усиленных полуосей и проведение работ по усилению кожуха («чулка») заднего моста.




Применяемое масло:

При эксплуатации автомобиля с самоблокирующимся дифференциалом  «VAL-racing»:

 — параметры и характеристики масел рекомендуется использовать из руководства по эксплуатации автомобиля, в который устанавливается самоблокирующийся дифференциал «VAL-racing», обязательно с учетом температурных характеристик региона, где будет эксплуатироваться самоблокирующийся дифференциал.

Подробнее о масле для самоблокирующихся дифференциалов по ссылке:

О масле для самоблокирующихся дифференциалов ВАЛ-РЕЙСИНГ.

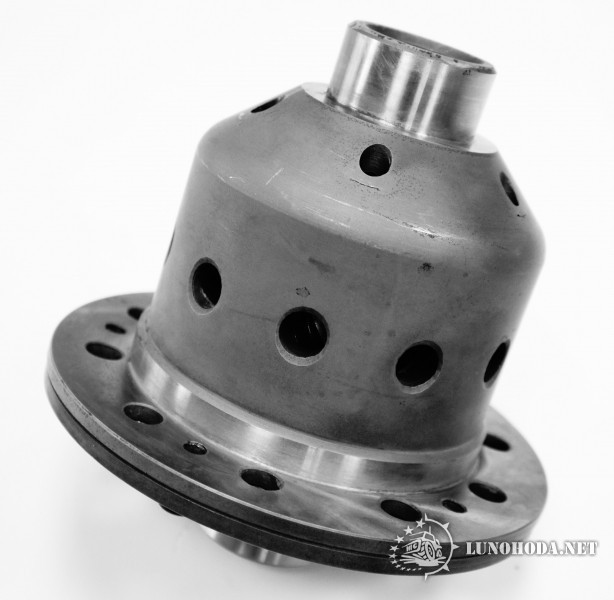

Конструкция дифференциал ВАЛ-РЕЙСИНГ винтового типа.



Самоблокирующийся дифференциал ВАЛ-РЕЙСИНГ. Конструкция.

1.Корпус дифференциала. 2.Крышка дифференциала, 3. Шестерня полуоси корпуса 4.Шестерня полуоси крышки. 5.Сателлит  длинный. 6.Сателлит короткий. 7 Обойма. 8.9. Шлицевое кольцо. 10.Тарельчатые пружины. 11.Крепежный винт.

Ведомая шестерня дифференциала в комплекте не поставляется (серийная деталь, показана условно).


Крепежный болт ведомой шестерни (номер детали ВАЛ-РЕЙСИНГ №2101-1005127VR), специальный, доработка ВАЛ-РЕЙСИНГ — поставляются в комплекте — 8 штук.

Номер серийного болта (не доработанный): Болт крепления маховика 2108 (№21080-1005127-00).

(Болты имеют увеличенную длину резьбовой части и заниженную головку. Применение доработанных болтов необходимо в связи с увеличенной толщины базовой, посадочной, торцевой поверхности блокировки для ведомой шестерни. Увеличение толщины необходимо для повышения надежности конструкции блокировки, в связи с увеличением нагрузок на дифференциал при эксплуатации автомобиля.)






Что такое дифференциал повышенного трения?

Если вы поклонник спортивных автомобилей или полноприводных автомобилей, то, возможно, вы слышали о дифференциале повышенного трения. Этот комплект, сокращенно называемый LSD, является частью системы привода автомобиля и предназначен для того, чтобы помочь двигателю более эффективно передавать свою мощность на дорогу, улучшая характеристики и управляемость автомобиля.

В общих чертах, дифференциал повышенного трения делает то, что он говорит, поскольку это устройство, ограничивающее количество пробуксовки, когда ведущие колеса теряют сцепление с дорогой при подаче мощности.LSD делает это за счет перераспределения мощности двигателя на колеса с наибольшим сцеплением, либо с помощью механической системы, с помощью электроники, либо с помощью их комбинации.

• Что такое 4WD? Объяснение систем полного привода

Основным преимуществом оснащения автомобиля LSD является улучшение его управляемости, хотя это также полезная функция безопасности, поскольку она обеспечивает больший контроль над подачей мощности автомобилем. Вы часто найдете дифференциал повышенного трения, устанавливаемый на высокопроизводительные автомобили, которые обладают большой мощностью, которую в противном случае им было бы сложно добраться до дороги.Другие применения включают установку их на полноприводные автомобили, которые, вероятно, решат выехать на бездорожье и нуждаются в дополнительном сцеплении, которое эти дифференциалы могут помочь создать.

Механические дифференциалы дороги в разработке и установке, поэтому их часто можно встретить только на более дорогих моделях и версиях компактных семейных автомобилей с горячими хэтчбеками. Однако с развитием автомобильной электроники некоторые производители теперь предлагают электронные дифференциалы, которые выполняют работу, аналогичную LSD, за счет использования датчиков скорости вращения колес, которые сообщают электронике автомобиля о необходимости притормозить вращающееся колесо, чтобы контролировать мощность автомобиля.

Хотите узнать больше? Читайте дальше, чтобы узнать об истории дифференциалов с ограниченным проскальзыванием, различных типах дифференциалов и их работе.

История дифференциала повышенного трения

Как и многие разработки дорожных автомобилей, происхождение LSD восходит к автоспорту. В 1930-х годах Фердинанд Порше поручил немецкой инженерной фирме ZF создать дифференциал, который помог бы уменьшить пробуксовку колес автомобилей Auto Union, участвовавших в Гран-при, поскольку их огромная выходная мощность легко превосходила сцепление, обеспечиваемое узкими шинами того времени.

Впоследствии преимущества этого типа дифференциала были использованы во внедорожниках, но дифференциал повышенного трения снова получил известность в 1960-х годах и в эпоху Muscle Car в США. Эти машины были построены во время гонки вооружений высокопроизводительных автомобилей между американскими производителями American Motors, Chrysler (и ее брендами Dodge и Plymouth), Ford (плюс Mercury) и General Motors (с ее брендами Buick, Chevrolet, Oldsmobile и Pontiac).

• Как заменить автомобильный аккумулятор и выбрать подходящий аккумулятор для вашего автомобиля

Но с возрастающей выходной мощностью двигателей V8 и незначительной сложностью трансмиссии, дифференциал повышенного трения (также известный как «posi», или positraction, diff) помогли автомобилям набрать тягу, когда другие просто раскрутили бы их в облаке дыма от шин, и это стало желательным квадратом, который нужно отметить при указании вашего маслкара.

С тех пор дифференциал повышенного трения стал более сложным и дополнен более совершенными электронными системами управления, а также предлагаются различные типы LSD в зависимости от того, для чего они вам нужны. Механический дифференциал по-прежнему является желательным дополнением к заднеприводным спортивным автомобилям, и хорошо разработанные системы по-прежнему будут предлагать лучшие отклики, чем любая электронная альтернатива.

На горячих хэтчбеках с передним приводом LSD помогает свести к минимуму нежелательное управление крутящим моментом, поскольку передние колеса должны справляться с рулевым управлением, а также с понижением мощности, в то время как внедрение более продвинутой электроники помогает передним колесам справляться с этим. выходная мощность, о которой еще десять лет назад не было слышно.Для полноприводных автомобилей дифференциал повышенного трения выполняет особую задачу по передаче мощности в угол автомобиля с максимальным сцеплением с дорогой, а самые сложные системы могут использоваться в сочетании с блокировкой дифференциалов для повышения скорости автомобиля. дорожная способность.

Как работает дифференциал повышенного трения?

Принцип дифференциала повышенного трения заключается в том, что он предлагает больший контроль над подачей мощности, чем обычный «открытый» дифференциал. Открытый дифференциал использует шестерни, чтобы колеса вращались с разной скоростью при прохождении поворотов, но когда подается много мощности, открытый дифференциал легко преодолевается ее подачей.Когда мощность поступает на колеса, он ищет путь наименьшего сопротивления, что в данном случае означает шину с наименьшим сцеплением. Если вам тяжело управлять дроссельной заслонкой в ​​мощном автомобиле, это может означать, что вся мощность испаряется в облаке дыма, когда ненагруженная шина вращается, в то время как другая шина продолжает сцепление.

Добавьте LSD и дополнительные механизмы — обычно в виде узла сцепления, кулачков или даже системы с вязкой жидкостью, которая является частью дифференциала — противодействуют этому естественному потоку мощности, чтобы перераспределить крутящий момент двигателя на колеса с наибольшей отдачей. схватить.В результате уменьшается пробуксовка ненагруженной шины, и мощность автомобиля передается более эффективно, что улучшает сцепление с дорогой и, следовательно, характеристики поворота и ускорения.

• Беспилотные автомобили: все, что вам нужно знать

Существуют различные типы дифференциалов повышенного трения, и какой из них использует автомобиль, будет зависеть от используемой системы привода. На заднеприводных и полноприводных автомобилях может использоваться двусторонний LSD. Это означает, что LSD будет иметь эффект при подаче мощности, а также при замедлении, что означает постоянное ощущение автомобиля.

LSD с односторонним движением лучше подходит для автомобилей с передним приводом, потому что это будет иметь ограничивающий эффект только при ускорении. При замедлении LSD неактивен, что помогает при отключении мощности, потому что двухсторонний дифференциал имеет тенденцию вызывать недостаточную поворачиваемость в системе привода.

Между этими двумя находится 1,5-позиционный LSD. Это дает эффект LSD при ускорении и при замедлении, но величина скольжения не одинакова в обоих направлениях, поэтому в одном направлении эффект меньше, чем в другом.Это может быть более полезным, чем односторонний LSD, потому что он по-прежнему позволяет автомобилю использовать торможение двигателем при замедлении.

Другой тип LSD — это чувствительный к крутящему моменту дифференциал. Это особый тип дифференциала, известный под названием «дифференциал Torsen», который используется полноприводными автомобилями для разделения мощности между передней и задней осями. Одним из первых серийных автомобилей, в которых использовался дифференциал Torsen, был Audi Quattro, и эта система помогла ему доминировать в ралли в начале 1980-х годов.

Другие типы LSD

Стремясь снизить производственные затраты, некоторые автопроизводители придумали альтернативы дифференциалу повышенного трения, которые обеспечивают аналогичный эффект. Вязкий LSD использует густое масло для создания эффекта ограниченного скольжения, хотя эта система может изнашиваться быстрее, чем механический LSD, при этом масло может нагреваться и терять свою эффективность.

Благодаря достижениям в области электроники автопроизводителям удалось имитировать воздействие LSD с помощью датчиков для достижения эффекта.Некоторые системы оснащены обычным дифференциалом со сцеплением в стиле LSD, но его действие контролируется компьютером. Это может быть адаптировано к требованиям, в том числе водителем с помощью переключаемых режимов движения.

Другой вариант — полностью электронный дифференциал или e-diff. У них будет обычный открытый дифференциал без компонентов LSD, и вместо этого электроника автомобиля будет полагаться на датчики скорости вращения колес и систему ABS автомобиля для обнаружения ранних стадий пробуксовки колес и использовать тормозную систему автомобиля для ограничения крутящего момента, передаваемого на колесо, которое теряет тягу.Это очень эффективная система, а ее усовершенствованием является векторизация крутящего момента, которая активно распределяет мощность на колеса с максимальным сцеплением.

Понравилась эта техническая деталь? Тогда почему бы не прочитать нашу подробную статью о ESP и ESC.

Дифференциалы | Открытые дифференциалы с ограниченным проскальзыванием и блокировкой

«У нас в наличии огромный выбор дифференциалов. Ниже приводится обзор доступных типов. Чтобы найти дифференциал для вашего автомобиля, просмотрите наши руководства по применению дифференциала.

Для индивидуального обслуживания звоните нашим специалистам по дифференциалам по телефону (800) 510-0950 для получения помощи в режиме реального времени.

Звоните до 16:00, и большинство заказов отправляется в ЖЕ ДЕНЬ!

ЗВОНИТЕ СЕЙЧАС

Дифференциал повышенного трения

Дифференциал повышенного трения создает большее тяговое усилие, чем открытый дифференциал. Большинство тормозов с ограниченным проскальзыванием, иногда называемых позиционными или позиционными дифференциалами, используют сцепления для привода обеих шин, но позволяют сцеплениям проскальзывать, когда углы транспортного средства и оси должны поворачиваться с разной скоростью.Однако блоки Detroit Truetrac и Wavetrac® действуют как открытый дифференциал, но прикладывают крутящий момент для привода шины с максимальным сцеплением.

Узнайте больше о нашем ассортименте дифференциалов с ограниченным скольжением, включая Eaton Truetrac & Posi, Wavetrac, Auburn HP, Pro и OEM:

Чтобы узнать, какие дифференциалы с ограниченным скольжением доступны для вашего автомобиля, воспользуйтесь нашей / Руководства по позитракции.


Блокировка дифференциалов

Блокировка дифференциалов использует различные средства для блокировки обеих осей, заставляя оба колеса поворачиваться синхронно независимо от условий тяги.Дифференциалы с блокировкой идеально подходят для более экстремального бездорожья и доступны в автоматическом или выбираемом исполнении.

Дифференциалы с автоматической блокировкой

Автоматические шкафчики запираются и отпираются автоматически без прямого участия водителя. Этот тип блокировки дифференциала заставляет оба колеса вращаться с одинаковой скоростью при приложении крутящего момента. Когда дроссель поднят и автомобиль движется по инерции, они предназначены для того, чтобы каждая ось могла поворачиваться независимо для более плавного прохождения поворотов.У нас есть шкафчики Detroit Locker и Lock Right.

Чтобы узнать, какие дифференциалы автоматической блокировки доступны для вашего автомобиля, воспользуйтесь нашими руководствами по применению автоматического запирания.

Выбираемые дифференциалы блокировки

Выбираемые шкафчики — это лучшее из обоих миров. Эти устройства позволяют водителю включать или отключать дифференциал одним нажатием кнопки. Это обеспечивает плавную работу и прохождение поворотов открытого дифференциала на улице, а также работу рулевого механизма, когда это необходимо в ситуациях с низким тяговым усилием.Наш инвентарь шкафчиков с возможностью выбора включает ARB Air Locker, Eaton ELocker и Auburn Select-A-Loc.

Чтобы узнать, какие выбираемые дифференциалы блокировки доступны для вашего автомобиля, воспользуйтесь нашими руководствами по применению выбираемых блокировок.


Золотники

Золотник — это твердые держатели, которые не позволяют дифференцировать оси. Обе оси все время вращаются. Однако катушки не могут отсоединиться, как шкафчик, поэтому шины будут стрекать при повороте автомобиля.Износ шин увеличится. Золотники чаще всего используются в гонках, а иногда и на бездорожье.

Чтобы увидеть полные и мини-катушки, доступные для вашего автомобиля, воспользуйтесь нашими руководствами по применению автоматических запирающих устройств и катушек.

Руководства по применению дифференциала


Открытые дифференциалы

Большинство автомобилей оборудовано открытым дифференциалом на заводе. Этот тип дифференциала идеален на сухом асфальте, так как позволяет осям поворачиваться с разной скоростью при прохождении поворотов.Однако открытый дифференциал не идеален, когда одна или обе шины теряют сцепление с дорогой. В таких ситуациях шина без тяги вращается, а шина с тяговым усилием ничего не делает. Мы поставляем открытые дифференциалы как целые единицы, так и отдельные корпуса и внутренние компоненты как от производителей оригинального оборудования, так и от производителей послепродажного обслуживания.

Найдите держатель открытого дифференциала для вашего конкретного применения в нашем Руководстве по деталям дифференциала в разделе «Корпуса и внутренние детали».

Направляющие по деталям дифференциала

Почему желателен дифференциал с ограниченным проскальзыванием?

Это технология, которая используется во многих мощных автомобилях, от Mazda Miatas до полицейских Crown Vics.Это нашло место в иконках JDM и хот-хэтчах. У некоторых раллийных внедорожников их было даже несколько. Это дифференциал повышенного трения. Но что именно он делает и почему это так желательно?

Что делает дифференциал?

На самом деле дифференциал возник еще до первого
современный автомобиль, сообщает Donut Media. Это потому, что технология не только
работа для автомобилей.

В углу ведущие колеса автомобиля проходят разное расстояние: внутреннее колесо проходит меньше, чем внешнее.Но из-за того, что они вращаются с одинаковой скоростью, машина будет «рыбьим хвостом» и заносить. Однако дифференциал предотвращает это, а также позволяет ведущим колесам двигаться в некоторой степени независимо.

Внутри дифференциала находится набор шестерен, которые сцепляются вместе и позволяют внутреннему колесу вращаться с другой скоростью, чем внешнее колесо. Шестерни внутри дифференциала также определяют передаточное число автомобиля, которое определяет, сколько мощности автомобиль может передать на землю.Это также то, что позволяет GMC утверждать, что грузовик электромобиля Hummer развивает 11500 фунт-фут: это крутящий момент оси, а не крутящий момент двигателя.

В большинстве автомобилей используется открытый дифференциал, который представляет собой комбинацию заблокированных передач. Однако его большой недостаток заключается в том, что он не может компенсировать потерю сцепления колес с дорогой. Вот здесь и пригодится дифференциал повышенного трения.

Чем отличается дифференциал повышенного трения?

Дифференциал повышенного трения Eaton Suretrac в разрезе | Eaton

Как описывает Speedway Motors , когда автомобиль с открытым дифференциалом ударяется о ледяную поверхность или масло только одним из ведущих колес, мощность двигателя следует по пути наименьшего сопротивления.Это означает, что открытый дифференциал передает всю мощность на колесо без тяги. Одно колесо вращается, другое не двигается, и вы либо застряли, либо буксовали.

Дифференциал повышенного трения, как следует из названия, ограничивает это скольжение. В журнале DSport Magazine объясняется, что этот тип дифференциала добавляет сцепления или дополнительные передачи. Когда одно колесо начинает проскальзывать, сцепления включаются и ограничивают подачу мощности на это колесо. Это, как объясняет Road & Track , снижает пробуксовку колес и улучшает сцепление с дорогой.А дифференциалы повышенного трения полезны не только на дороге: их тоже используют гоночные автомобили и внедорожники.

Однако они стоят дороже, чем открытые дифференциалы, и требуют большего обслуживания. Однако стоит отметить, что жидкость для дифференциала не работает на протяжении всего срока службы автомобиля.

Дифференциалы повышенного трения используются исключительно для работы механических частей. Однако теперь есть дифференциалы повышенного трения с электронным управлением, которые обеспечивают еще более точное управление.Есть также модели с вязкостной муфтой, которые требуют меньшего обслуживания и более плавные, чем LSD с муфтой сцепления. Но они теряют эффективность при нагревании, сообщает CarThrottle , и не могут блокироваться, как другие типы ЛСД.

Когда пригодится заблокированный дифференциал

Если у вас полноприводный или полноприводный автомобиль, вы найдете блокируемый дифференциал, если не обязательно дифференциал повышенного трения. Некоторые, например Mercedes G-Wagon, имеют несколько дифференциалов с блокировкой.Блокирующие дифференциалы распределяют мощность и крутящий момент поровну между колесами, которые они соединяют, а также позволяют передавать до 100% мощности на одно колесо. Очень полезно, когда ваш внедорожник или грузовик пытается преодолеть скалы на двух колесах.

1985 Audi Ur-Quattro накладные | Bring a Trailer

В автомобилях с полным приводом эта блокировка выполняется с помощью раздаточной коробки, что обеспечивает расположение 2Hi, 4Hi и 4Lo. Audi ur-Quattro, однако, создал современную систему полного привода, заменив ее центральным дифференциалом.Некоторые из этих центральных дифференциалов могут блокироваться, но обычно они просто используют муфты или вязкостные муфты для разделения крутящего момента спереди назад в соответствии с требованиями тяги, сообщает журнал Outside Magazine .

Однако есть один сценарий, когда ограниченное скольжение
дифференциал не желателен: дрейфующий. Дрифтинг строится на получении транспортных средств
скользить и нарушать сцепление. Там заблокированный дифференциал значительно больше
полезный. Фактически, некоторые дрифтеры сваривают свои дифференциалы вместе, чтобы
убедитесь, что они остаются заблокированными на месте.Однако, если рассматриваемый автомобиль не будет
оставаться гонщиком на треке, это категорически не рекомендуется.

Следите за обновлениями MotorBiscuit на нашей странице в Facebook.

Разъяснение дифференциала

— дифференциал повышенного трения


Дифференциал повышенного трения

Дифференциалы повышенного трения передают равный крутящий момент на оба колеса при движении по прямой. Однако, когда одно колесо вращается из-за потери тяги, участка льда, грязи, слишком большого газа и т. Д., то агрегат автоматически подает больше мощности на колесо, имеющее тягу. Высокоэффективен для повседневного вождения и хорошо работает в дождь, грязь и снег. Однако в ситуациях, когда необходима абсолютная блокировка, ограниченное скольжение — не лучший выбор из-за того, что в некоторых ситуациях ограниченное скольжение действительно проскальзывает. Примером этого может быть проскальзывание одной шины в воздухе. Это не обеспечивает достаточного сопротивления, и дифференциал действует как открытый или стандартный аналог. На заводе многие джипы оснащались агрегатами ограниченного трения Dana Trac-Lok.

Ограниченное проскальзывание обычно вызывается серией дисков сцепления, расположенных за боковыми шестернями. Различные диски удерживаются под напряжением с помощью пружин. По мере увеличения скольжения увеличивается натяжение между различными слоями диска и обеспечивает сопротивление, ограничивающее скольжение между колесами. Недостатком этого является то, что их необходимо восстанавливать по мере износа, а их эффективность со временем снижается. Специальная добавка также необходима для жидкости дифференциала, чтобы сцепления работали должным образом и не дребезжали во время обычных поворотов.

Другая форма заключается в использовании зубчатой ​​передачи с параллельными осями, планетарные косозубые шестерни внутри корпуса обеспечивают плавное и бесшумное автоматическое разделение рокка. Ограниченное проскальзывание с приводом от зубчатой ​​передачи, такое как Detroit Trutrac, часто происходит без вмешательства водителя транспортного средства. В нормальных условиях ограниченное проскальзывание с приводом от шестерни работает как нормально открытый дифференциал.Trutrac может передавать в 3,5 раза больше крутящего момента на колесо с высоким тяговым усилием, чем обычное ограниченное скольжение с приводом от муфты. Крутящий момент передается за счет давления, оказываемого боковыми шестернями, и шестерни с цилиндрической зубчатой ​​передачей обращены к корпусу. Это давление затем заставляет сторону с высоким сцеплением поворачиваться, а коронная шестерня дает автомобилю импульс для движения.

Detroit Trutrac Gear Driven Limited Slip

5 преимуществ дифференциала с ограниченным скольжением (принцип работы и его недостатки)

(обновлено 22 июня 2020 г.)

Транспортное средство может иметь три типа дифференциалов; открытые дифференциалы, блокирующиеся дифференциалы и дифференциалы повышенного трения (LSD).Функция любого дифференциала — передавать мощность двигателя на колеса. Так колеса могут вращаться с разной скоростью.

В то время как открытый дифференциал по-прежнему будет приводить в движение любые колеса, теряющие сцепление с дорогой, дифференциал повышенного трения (также известный как дифференциал повышенного трения) будет обеспечивать дополнительный крутящий момент колесу, имеющему сцепление с дорогой, и уменьшать крутящий момент колеса, которое буксует.

У этого могут быть свои плюсы и минусы, в зависимости от типа местности, по которой вы управляете транспортным средством.

Преимущества дифференциала повышенного трения

1) Тяга на бездорожье

По сравнению с открытым дифференциалом сцепление на бездорожье с дифференциалом повышенного трения будет лучше.Это происходит из-за дифференциала повышенного трения, передающего мощность на колеса, которые имеют к ним тягу.

2) Покрытие с покрытием

Дифференциалы повышенного трения не только хороши для бездорожья, но и лучше работают на асфальтированных покрытиях. Производительность будет отличной, так как тяга почти идеальная.

Вот почему многие современные высокопроизводительные автомобили, такие как BMW M3, Ford Mustang, Chevy Camaro, Dodge Challenger и Subaru WRX, оснащены дифференциалами повышенного трения.

3) Меньший износ шин

Поскольку дифференциал повышенного трения может отбирать мощность у колеса, теряющего сцепление с дорогой, и передавать больше мощности другим колесам с тяговым усилием, это помогает предотвратить чрезмерный износ шин. В противном случае шина с ограниченным сцеплением просто вращалась бы на месте и изнашивалась бы быстрее.

4) Меньший износ полуоси

Полуоси не будут подвергаться слишком большим нагрузкам и давлению во время поворотов, потому что они могут вращаться с различной скоростью.Это означает, что они не так сильно изнашиваются.

5) Не слишком дорого

Дифференциал повышенного трения не будет ужасно дорогостоящим обновлением для вашего автомобиля, если таковой имеется. Для тех, кто переходит на дифференциал с ограниченным скольжением, большинство тратит где-то в диапазоне от 600 до 1200 долларов, чтобы сделать это, что не так много, если подумать.

Недостатки дифференциала повышенного трения

1) Отсутствие полной мощности на колесах

Если имеется колесо с тяговым усилием, дифференциал повышенного трения не сможет передать ему всю мощность.

Ему всегда придется передавать небольшую мощность на колесо, которое не имеет тяги, даже если оно забирало у него много мощности. Следовательно, он не может передать 100% мощности только на одно колесо.

2) Трудно управлять сцеплением с дорогой

Вы не всегда сможете предсказать, что будет делать сцепление, когда вы едете по пересеченной местности с камнями, грязью и песком. В то время как дифференциал повышенного трения будет передавать некоторую мощность на колеса, теряющие сцепление с дорогой, он не будет постоянным источником мощности.

Как только другие колеса начинают терять сцепление с дорогой, дифференциал передает им большую часть мощности. В результате автомобиль может быть оттянут только в одну сторону.

3) Не все одинаковы

Дифференциал повышенного трения не будет одинаковым в каждом автомобиле, в котором он есть. Помимо фиксированного значения LSD, существуют варианты LSD, чувствительные к крутящему моменту, скорости и с электронным управлением. Некоторые смогут по-разному управлять различными элементами.

Поэтому не следует привыкать к одному типу дифференциала повышенного трения и думать, что он будет таким же и в другой машине, у которой он есть, потому что это не так.

Читайте также: 5 основных преимуществ и недостатков трансмиссии с двойным сцеплением

Как работает дифференциал повышенного трения

Дифференциал предназначен для того, чтобы набор колес вращался с отдельными скоростями. Большинство автомобилей имеют один дифференциал на передней или задней оси, в зависимости от того, переднеприводный это автомобиль или заднеприводный. Однако у полноприводного автомобиля будет два отдельных дифференциала для передней и задней оси.

Основное назначение дифференциала — помочь автомобилю совершать стабильные повороты. Но есть разные типы дифференциалов, которые действуют по-своему.

Двумя наиболее распространенными дифференциалами являются дифференциалы открытого типа и дифференциалы повышенного трения. Первый отлично подходит для поворота на более чистых дорогах, а второй лучше для дорожных условий, которые, вероятно, вызовут пробуксовку ваших колес.

В дифференциале повышенного трения крутящий момент двигателя равномерно распределяется на каждое колесо оси.В идеале с этим дифференциалом лучше ездить по чистым дорогам. Но если вы едете по грязи или льду на дороге, одно из ваших колес может потерять сцепление с дорогой при вращении.

Чтобы предотвратить проскальзывание этого колеса на дороге, дифференциал повышенного трения забирает часть энергии крутящего момента от проскальзывающего колеса.

В результате вы можете намного легче выполнять крутые повороты и уменьшать проскальзывание в процессе. Если бы у вас был более распространенный открытый дифференциал, он не смог бы уменьшить проскальзывание при резких поворотах.

Вот почему использование дифференциала повышенного трения является огромным преимуществом, если вы живете в районах, где часто бывает снег, дождь, грязь, лед и другие неприятные дорожные условия.

Дифференциал повышенного трения содержит разные диски сцепления, которые фиксируются пружинами. Когда колесо пробуксовывает, усиливается натяжение между разными дисками сцепления. Это вызовет большее сопротивление между двумя колесами оси, что приведет к ограниченному проскальзыванию.

Этот тип дифференциала требует большего обслуживания, чем открытый дифференциал.Обязательно периодически заменяйте жидкость дифференциала, потому что это поддерживает нормальную работу дисков сцепления.

Автомеханик выполнит все необходимые работы по техническому обслуживанию и ремонту. Но важно, чтобы вы понимали потенциал дифференциала повышенного трения и почему он является хорошей инвестицией, если вы живете в районе с определенными дорожными условиями, которые этого требуют.

Что такое дифференциал повышенного трения (и какой тип трансмиссионной смазки мне следует использовать)? — Блог AMSOIL

Без дифференциала под вашим автомобилем, заполненного шестеренками, сцеплениями, подшипниками и смазкой для зубчатых колес, ваши колеса не могли бы вращаться с разной скоростью и преодолевать разные расстояния при повороте, а это означало, что внешнее колесо могло бы проскакивать и тянуться по асфальту.

Не подходит для обработки транспортных средств или ухода за шинами.

Итак, инженеры разработали автомобильный дифференциал, который можно разделить на три основные категории. Здесь мы представляем основы каждого из них и то, что вам нужно знать, чтобы гарантировать, что ваш дифференциал будет обеспечивать долгие годы безупречной работы.

1) Открытый (или стандартный) дифференциал

Ваш пикап, внедорожник или заднеприводный автомобиль, скорее всего, имеет открытый или стандартный дифференциал.

Водило удерживает коронную шестерню, крестовину и боковые шестерни.При повороте крестовина и боковые шестерни позволяют внешнему колесу двигаться быстрее и дальше, чем внутреннее, что обеспечивает плавную и безопасную езду.

  • ПРОФИ : Экономичный, отличный вариант для большинства стандартных автомобилей. Обеспечивает предсказуемую управляемость, снижает износ шин и требует минимального обслуживания.
  • МИНУСЫ : Открытый дифференциал направляет мощность на колесо с наименьшим сопротивлением. Любой, кто едет по снегу или льду, быстро понимает, что это означает: одно колесо может сильно вращаться, в то время как противоположное колесо получает недостаточную мощность для движения автомобиля, в результате чего вы застреваете.

2) Дифференциал повышенного трения с муфтой сцепления

Дифференциал повышенного трения с муфтой сцепления пытается устранить фатальный недостаток открытого дифференциала, хотя это не идеальное решение.

При движении по твердой сухой поверхности дифференциал повышенного трения передает одинаковую мощность на каждое колесо. Но когда вы попадаете в ледяную яму или грязь, из-за которой автомобиль может покинуть автомобиль, использующий открытый дифференциал, вращающий одно колесо и уходящий в никуда, дифференциал повышенного трения передает некоторый крутящий момент на колесо с захватом, давая вам больше шансов из неприятностей.

В дифференциале повышенного трения обычно используются муфты для передачи крутящего момента между колесами. Он достаточно эффективен, чтобы выполнять свою работу в большинстве сценариев, несмотря на отсутствие стопроцентной блокировки.

Эти сцепления могут проскальзывать, но

Дифференциалы повышенного трения на основе сцепления — гениальные устройства, но они представляют собой уникальную проблему.

Когда оба колеса имеют достаточное тяговое усилие, диски сцепления плотно соединяются, передавая одинаковую мощность на каждое колесо.

Однако, когда одно колесо пробуксовывает, на другое колесо передается дополнительная мощность в зависимости от фрикционных свойств пакетов сцепления. Именно здесь фрикционные свойства трансмиссионной смазки играют важную роль в производительности и износе.

Однако производители дифференциалов используют разные давления пружин и диски сцепления, изготовленные из разных материалов и с разными площадями поверхности.

Кроме того, свойства натяжения пружины и трения сцепления меняются с возрастом и износом.Следовательно, требования к трению жидкости могут быть разными. И если фрикционные свойства неправильные, может произойти ненормальное включение и выключение сцепления, называемое дребезжание .

Перестань болтать

Дребезжание — это когда сцепления постоянно чередуются между проскальзыванием и заеданием вместо плавного проскальзывания. Дребезжание не только вызывает раздражающий шум и вибрацию, но и вызывает преждевременный износ.

  • ПРОФИ : Автоматически распределяет процент мощности на колесо с лучшим сцеплением, помогая избежать застревания на поверхностях с низким сцеплением.
  • МИНУСЫ : Более дорогой и может «болтать», если жидкость не обеспечивает правильные фрикционные свойства.

Вместо создания нескольких трансмиссионных масел с одинаковой вязкостью, но с разными фрикционными свойствами для устранения случайных вибраций в дифференциалах повышенного трения, вы можете использовать присадку для смазки зубчатых передач, которая изменяет исходные фрикционные свойства жидкости и устраняет вибрацию.

Синтетические трансмиссионные смазки

AMSOIL уже содержат добавки для подавляющего большинства применений.Для уникальных случаев, когда рекомендуется дополнительная добавка, мы предлагаем AMSOIL Slip Lock.

3) Блокировка дифференциала (или «рундука»)

В блокировке дифференциала используются механические устройства, которые буквально блокируют две оси вместе. Колеса вращаются с одинаковой скоростью и получают равное распределение крутящего момента.

Блокировка может происходить вручную или автоматически в зависимости от устройства. Когда оси заблокированы вместе, оба колеса вращаются одновременно с одинаковым крутящим моментом.Это означает, что один из них все еще может набирать тягу и перемещать автомобиль, если другой находится в подвешенном состоянии над землей, например, в ситуации бездорожья.

В то время как рундуки обеспечивают отличное сцепление с дорогой, особенно при движении по бездорожью, управляемость автомобиля страдает.

Автоматические шкафчики могут передавать мощность на отдельные колеса поэтапно, что приводит к эффекту «трещотки». Они также могут внезапно отключиться, что повлияет на управляемость. Шкафчики обычно предназначены для внедорожников и используются при медленном движении.

  • ПРОФИ : Обеспечивает максимальную тягу в самых тяжелых условиях для внедорожников.
  • МИНУСЫ : Может быть шумно; уменьшить управляемость при заблокированном дифференциале.

Какую трансмиссионную смазку мне следует использовать?

Обратитесь к руководству пользователя, чтобы узнать, какой тип смазки для зубчатых передач использовать и как часто ее менять. Многие производители рекомендуют смазку для зубчатых передач, которая соответствует определенным характеристикам или отраслевым спецификациям, например API GL-5.

Вы также можете использовать наше удобное руководство по продукту, чтобы найти подходящую смазку для трансмиссии AMSOIL для вашего автомобиля.

Независимо от того, какой у вас тип дифференциала из перечисленных здесь, в используется высококачественная синтетическая трансмиссионная смазка . Многие производители теперь устанавливают синтетическую трансмиссионную смазку на заводе и рекомендуют ее в качестве сервисной заливки.

Это связано с тем, что современные дифференциалы направляют на колеса увеличенную мощность и крутящий момент по сравнению с их предшественниками, а шестерни и подшипники дифференциала остаются в основном без изменений.Кроме того, многие дифференциалы используют меньше смазки для зубчатых передач и более низкую вязкость, чем раньше, чтобы уменьшить сопротивление и увеличить экономию топлива. По сути, меньшее количество смазки для зубчатых передач обеспечивает большую защиту. .

AMSOIL SEVERE GEAR® Synthetic Gear Lube специально разработано для тяжелых условий эксплуатации. Его высокий индекс вязкости помогает ему лучше смазывать в холодных условиях (как показано ниже) и поддерживать соответствующую вязкость для защиты шестерен и подшипников при высоких температурах. Кроме того, она стоит меньше, чем большинство масел для зубчатых передач OEM-производителей.

Обновлено. Первоначально опубликовано: 6 марта 2018 г.

типов дифференциалов и принцип их работы

Как и большинство других элементов современных автомобилей, простая зубчатая передача, известная как дифференциал, подвергалась постоянным усовершенствованиям и экспериментам, что привело к появлению целого ряда типов, каждый из которых имеет свои преимущества и недостатки.

Концепция дифференциала, то есть позволяющая колесам, установленным на одной оси, вращаться независимо друг от друга, является древней конструкцией, и первый известный пример ее использования был зарегистрирован в Китае в году тысячелетия до нашей эры.

Хотя это было задолго до изобретения автомобиля, повозки, повозки и колесницы все еще страдали от той же проблемы, связанной с проскальзыванием или волочением одного колеса на поворотах, что увеличивало износ и приводило к повреждению дорог.

Появление двигателей, приводящих в движение передние или задние колеса для приведения в движение транспортного средства, вместо того, чтобы просто тянуть их на лошади, добавило новую проблему, которую необходимо преодолеть — как обеспечить независимое вращение, сохраняя при этом возможность приводить в действие оба колеса.

Первые автомобили не пытались, они просто приводили в движение только одно колесо на независимой оси.Но это было далеко от идеала, поскольку это означало, что они были недостаточно мощными и часто сталкивались с проблемами сцепления с дорогой на любой другой местности, кроме твердой, ровной поверхности.

В конечном итоге это привело к разработке открытого дифференциала до того, как были разработаны другие более сложные типы для преодоления более сложных условий вождения.

Посмотрите это видео, в котором с помощью трехмерных изображений объясняется, как работают следующие типы дифференциала:

Открытый дифференциал:

Дифференциал в своей основной форме состоит из двух половин оси с шестерней на каждом конце, соединенных вместе третьей шестерней, составляющих три стороны квадрата.Обычно это дополняется четвертой передачей для дополнительной силы, завершая квадрат.

Этот базовый блок затем дополнительно дополняется кольцевой шестерней, добавляемой к корпусу дифференциала, который удерживает основные основные шестерни, и эта кольцевая шестерня позволяет приводить колеса в движение путем соединения с приводным валом через шестерню.

В этом примере вы можете увидеть три стороны внутреннего зубчатого колеса, составляющего основной механизм, причем большая синяя шестерня представляет коронную шестерню, которая будет соединяться с приводным валом.На левом изображении показан дифференциал с обоими колесами, вращающимися с одинаковой скоростью, а на правом изображении показано, как внутренние шестерни входят в зацепление, когда одно колесо вращается медленнее, чем другое.

Эта зубчатая передача составляет дифференциал открытого типа и является наиболее распространенным типом автомобильного дифференциала , от которого происходят более сложные системы.

Преимущество этого типа в основном ограничивается основной функцией любого дифференциала, как описано ранее, с упором в первую очередь на обеспечение возможности поворота оси более эффективно, позволяя колесу за пределами поворота двигаться с большей скоростью, чем внутреннее колесо. поскольку он покрывает больше земли.Он также выигрывает от того, что его базовая конструкция относительно дешева в производстве.

Недостатком этого типа является то, что, поскольку крутящий момент распределяется равномерно между обоими колесами, количество мощности, которое может передаваться через колеса, ограничивается колесом с наименьшим сцеплением.

После достижения предела тяги обоих колес вместе, колесо с наименьшим тяговым усилием начнет вращаться, что еще больше снижает этот предел, поскольку сопротивление со стороны уже вращающегося колеса еще меньше.

Прочтите наш блог о турбонагнетателях, нагнетателях и безнаддувных двигателях

Заблокированный дифференциал:

Блокировка или блокировка дифференциала — вариант, встречающийся на некоторых транспортных средствах, в первую очередь на тех, которые едут по бездорожью. По сути, это открытый дифференциал с возможностью блокировки на месте для создания фиксированной оси вместо независимой. Это может происходить вручную или с помощью электроники в зависимости от технологии в автомобиле.

Преимущество заблокированного дифференциала в том, что он может получить значительно большее тяговое усилие, чем открытый дифференциал .Поскольку крутящий момент не распределяется поровну 50/50, он может передавать больший крутящий момент на колесо, которое имеет лучшее сцепление с дорогой, и не ограничивается более низким сцеплением другого колеса в любой данный момент.

Поскольку маловероятно, что вы будете двигаться со скоростью и обычно путешествуете по неровной поверхности, проблема торможения и износа шин на поворотах на неподвижной оси является меньшей проблемой.

Одним из недостатков заблокированных дифференциалов называется заедание, которое возникает, когда в трансмиссии накапливается избыточная энергия вращения (крутящий момент), и ее необходимо высвободить — обычно это достигается за счет отрыва колес от земли для сброса положения.Или просто сняв замки, когда они больше не нужны.

Представьте себе длинную картонную трубку, удерживаемую на каждом конце, а затем скручивающую трубку в противоположных направлениях до такой степени, что трубка не могла больше выдерживать силу, складывалась и рвалась — это связывание. Это происходит потому, что колеса движутся с разной скоростью, что приводит к скручиванию осей и увеличению давления на шестерни, но нагрузки на колеса и их повышенного тягового усилия достаточно, чтобы предотвратить проскальзывание шин и сбросить давление.

Сварной / золотниковый дифференциал:

Сварные дифференциалы, по сути, такие же, как заблокированный дифференциал, только он был постоянно приварен из открытого дифференциала к фиксированной оси (также известный как дифференциал золотника). Обычно это делается только в определенных обстоятельствах, когда характеристики заблокированного дифференциала / Фиксированная ось, которая облегчает одновременное вращение обоих колес, желательны — например, в автомобилях, предназначенных для дрифта.

Обычно это не рекомендуется, так как тепло от сварки может снизить прочность компонентов и увеличить риск катастрофического отказа детали — что может даже привести к тому, что сломанные шестерни дифференциала взорвутся через корпус дифференциала и представляют опасность для других участников дорожного движения и пешеходов.

Дифференциал повышенного трения:

LSD объединяет преимущества открытого и заблокированного дифференциалов в более сложной системе. Есть две категории, которые используют разные формы сопротивления для достижения одного и того же эффекта:

Механическое сцепление LSD:

Этот тип LSD окружает ту же самую центральную шестерню, видимую на открытом дифференциале, парой нажимных колец, которые оказывают усилие на два набора дисков сцепления, расположенных рядом с шестернями.Это обеспечивает сопротивление независимому вращению колес, изменяя действие дифференциала с открытого на заблокированное — и обеспечивая ему повышенное тяговое усилие, которое этот тип выигрывает от более открытого дифференциала.

На этом разрезе вы можете видеть нажимные кольца (также срезанные), окружающие центральные шестерни, которые при вращении раздвигаются центральными штифтами шестерни, прижимающимися к наклонным поверхностям. Это движение толкает нажимные кольца на блоки сцепления (желтый и синий) с обеих сторон, создавая сопротивление и изменяя поведение оси с открытого на фиксированный.

LSD с механическим сцеплением также подразделяются на подтипы, которые ведут себя немного по-разному и изменяются при воздействии давления на диски сцепления и нажимные кольца:

  • В LSD с односторонним движением давление действует только при ускорении. Это означает, что при прохождении поворотов и выключении питания дифференциал ведет себя как открытый тип, позволяя им поворачиваться независимо, но при ускорении принудительное вращение дифференциала создает трение в дисках сцепления, блокируя их на месте, чтобы получить больше тяги.
  • A Двусторонний LSD делает шаг вперед и оказывает давление на диски сцепления также при замедлении, чтобы улучшить устойчивость при торможении на дорожном покрытии с изменчивой поверхностью.
  • Полуторный снова пытается объединить лучшее из обоих подтипов, оказывая большее давление при ускорении и меньшее — при замедлении.

Обратной стороной механических LSD является то, что они требуют регулярного обслуживания для поддержания работоспособности и склонны к полному износу, что приводит к дорогостоящей замене деталей.

Вязкий LSD:

Второй тип дифференциала повышенного трения, в котором вместо муфт используется густая жидкость для создания сопротивления, необходимого для изменения поведения дифференциала между разомкнутым и заблокированным состояниями. Из-за того, что у них меньше движущихся частей, чем у механических LSD, VLSD проще, но по сравнению с ними имеют более широкий спектр преимуществ и недостатков.

В своей основной работе эффект более плавный в применении, чем механические LSD, поскольку сопротивление растет в унисон со скоростью, с которой движутся колеса по сравнению с корпусом дифференциала, обеспечивая очень постепенное увеличение.

VLSD также способны передавать крутящий момент более эффективно на колесо, которое имеет большее сцепление с дорогой . Поскольку жидкость действует так, чтобы сопротивляться пониженной скорости, если колесо когда-либо теряет сцепление с дорогой и вращается, разница в скорости между двумя колесами внутри дифференциала создает большее сопротивление медленнее движущемуся колесу, передавая больший крутящий момент от ведущего вала на него.

VLSD становятся менее эффективными при длительном использовании, поскольку жидкость нагревается, они становятся менее вязкими и обеспечивают меньшее сопротивление.Он также не может блокироваться так же полно, как механический LSD, из-за того, что жидкость не может обеспечить абсолютное сопротивление в подходящем пространстве.

Недостатком как механических, так и вязких LSD является то, что система не всегда эффективно направляет крутящий момент во время прохождения поворотов на высокой скорости, поскольку она может интерпретировать более быстро движущееся внешнее колесо как потерю сцепления. Затем он направляет крутящий момент на внутреннее колесо, создавая избыточную / недостаточную поворачиваемость в момент, противоположный тому, когда это необходимо.

Дифференциал Torsen:

В дифференциале Torsen ( Tor que — Sen sing) используется хитроумная передача, обеспечивающая тот же эффект, что и в дифференциале с ограниченным скольжением, без необходимости использования муфт или гидравлического сопротивления.

Это достигается за счет добавления слоя червячной передачи к традиционной передаче открытого дифференциала. Эти наборы червячных шестерен, действующих на каждую ось, обеспечивают сопротивление, необходимое для передачи крутящего момента, которое затем достигается за счет того, что червячные шестерни находятся в постоянном зацеплении друг с другом через соединенные прямозубые цилиндрические шестерни.

На первом и втором изображениях показаны три пары червячных шестерен, находящихся в зацеплении с каждой половиной оси — с цилиндрическими шестернями на конце каждого червяка, соединяющими пары.Именно это соединение передает крутящий момент от одного колеса к другому, когда одна ось начинает вращаться быстрее, чем другая. В то время как первое и второе изображения имеют оригинальный дизайн торсена, третье изображение представляет собой вторую версию дифференциала торсена. В новой конструкции червячные шестерни переставлены на одну линию с осями, но при этом выполняют то же механическое действие. Каждая червячная передача все еще находится в контакте со своей парой, и только одна сторона оси с промежутками в шестерне удаляет зацепление с другой стороны.

Постоянное зацепление между двумя сторонами дифференциала имеет дополнительное преимущество, заключающееся в немедленной передаче крутящего момента, что делает его чрезвычайно чувствительным к изменяющимся дорожным и дорожным условиям.

В то время как открытый дифференциал всегда должен распределять крутящий момент 50/50 между каждым колесом, дифференциал Torsen способен направлять больший процент крутящего момента через одно колесо в зависимости от передаточных чисел шестерен. Этот снимает ограничение мощности, которое страдают открытые дифференциалы , потому что величина доступного крутящего момента не ограничивается величиной тяги в любом колесе.

Кроме того, зубчатая передача также может быть обработана таким образом, чтобы придавать другое отношение сопротивления при ускорении и замедлении, как это делает полутораходовой дифференциал повышенного трения.

Все это достигается механически без использования электроники или каких-либо скоропортящихся деталей, приносимых в жертву трению, и в целом дифференциал Torsen является превосходной механической системой , которая сочетает в себе основные преимущества всех перечисленных ранее типов дифференциалов.

Прочтите наш блог о трансмиссиях с двойным сцеплением и принципах их работы

Активный дифференциал:

Очень похоже на дифференциал повышенного трения, в активном дифференциале по-прежнему используются механизмы, обеспечивающие сопротивление, необходимое для передачи крутящего момента с одной стороны на другую, но вместо того, чтобы полагаться на чисто механическую силу, эти муфты могут активироваться электронным способом.

Активный дифференциал может использовать электронику для искусственного изменения механических сил, которые система испытывает при изменении условий движения.Это делает их управляемыми и, следовательно, программируемыми, а с помощью ряда датчиков на транспортном средстве компьютер может автоматически определять, на какие ведущие колеса и когда направить мощность.

Это значительно улучшает характеристики, особенно на несовершенных дорожных покрытиях, и особенно нравится водителям ралли, чьи автомобили выдерживают быстро меняющиеся условия вождения и нуждаются в системе, которая может не отставать от их непрерывных регулировок транспортного средства.

Дифференциал с вектором крутящего момента:

TVD продвигает эту усовершенствованную с помощью электроники систему еще дальше, используя ее для управления углом или вектором транспортного средства в поворотах и ​​выходе из них, побуждая определенные колеса получать больший крутящий момент в ключевые моменты, что улучшает характеристики на поворотах.

Активируя сцепление, противоположное тому, что обычно включает LSD с чисто механическим приводом, вы можете использовать этот эффект для помощи в управлении, а также снизить мощность, преодолевая недостатки системы LSD.

При входе в поворот, многоходовой LSD оказывает сопротивление обоим колесам, чтобы хотя бы частично заблокировать ось и стабилизировать ее при торможении, которое затем высвобождается, когда скорость колес падает и автомобиль поворачивает, позволяя колесам вращаться. на разных скоростях.

Однако, вместо того, чтобы ослабить сопротивление на обоих колесах, TVD продолжает активировать сцепление только на внешнем колесе, увеличивая сопротивление, испытываемое этим колесом, и заставляя систему передавать через него больший крутящий момент. Этот дисбаланс внешней силы способствует более резкому повороту автомобиля в повороте и снижению недостаточной поворачиваемости.

Продолжая применять это сопротивление через поворот, когда транспортное средство проходит вершину и начинает ускоряться, оно будет продолжать игнорировать нормальный многосторонний LSD, который снова будет интерпретировать более быстрое движение внешнего колеса как пробуксовку и отвлекать крутящий момент во время ускорения до внутреннее колесо, которое воспринимается как лучшее сцепление.

Когда TVD оказывает большее сопротивление сцеплению внешних колес, он обманом заставляет систему отводить через него больше крутящего момента — увеличивая мощность, которую можно приложить , и уменьшая недостаточную поворачиваемость, возникающую при ускорении на выходе из поворота.

Желтая стрелка указывает на передачу крутящего момента, происходящую через угол, создаваемую искусственным сопротивлением, оказываемым TVD на внешнее колесо. Это позволяет добиться большего ускорения на выходе из поворота, в то же время повышая поворачиваемость автомобиля.

Дифференциал с вектором крутящего момента способен передавать 100% доступного крутящего момента через одно колесо, когда это необходимо в самых экстремальных обстоятельствах.

Обратной стороной этой системы является то, что она очень сложна и очень дорога, и обычно используется только для гоночных / трековых приложений из-за ее потенциала на высокой скорости в поворотах.

У каждой системы есть свои преимущества и недостатки, и хотя более сложные системы, как правило, лучше, их стоимость намного превышает стоимость более простых систем.

Как и в случае с любыми другими автомобильными технологиями, польза от каждой системы зависит от того, что именно вы будете делать со своим автомобилем и на что должен быть способен ваш дифференциал. У вас не будет особой нужды в дифференциале векторизации крутящего момента при посещении местного супермаркета, если только вы не воображаете себя в следующем WRC и не можете позволить себе штраф — но вам может понадобиться дифференциал блокировки, если вы живете в сельской местности. лучше доступен для внедорожника.

Щелкните здесь для визуального просмотра различных типов дифференциала.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

.

Comments |0|

Legend *) Required fields are marked
**) You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>
Category: Разное
