Бсз ваз 2106 установка: установка и схема подключения бесконтактного, проверка коммутатора, инструкции с фото и видео

26 июля, 2023 by admin

Бесконтактное зажигание ВАЗ 2106

Основным достоинством бесконтактного зажигания автомобиля ВАЗ является более высокое напряжение во вторичной цепи. Благодаря этому горючая смесь практически полностью сгорает, значительно снижая уровень СО выхлопных газов. Если установить БСЗ на отечественную Ладу 2106, машина будет намного лучше заводиться при сильном морозе. Кроме того, ВАЗ существенно улучшит свои динамические показатели. К тому же данная система не нуждается в каком-либо техническом контроле.

Содержание

• Составляющие бесконтактного узла
• Основные недостатки контактного механизма
• Монтаж бесконтактного устройства

Составляющие бесконтактного узла

На автомобилях ВАЗ для бесконтактного зажигания используется электронный коммутатор. Такая система замыкает либо размыкает цепь низкого напряжения при помощи транзистора. Благодаря этому осуществляется регулировка мощности искрового разряда, возникающего на электродах свечей.

Данная система состоит из следующих элементов:

• коммутатора;
• распределителя зажигания;
• катушки преобразователя;
• комплекта проводов.

Установка новой БСЗ осуществляется только тогда, когда сделана правильная регулировка старого зажигания. После монтажа нового узла следует запустить двигатель ВАЗ и прислушаться к его работе. Бесконтактная схема должна поддерживать ровную работу мотора на самых высоких оборотах. Если авто 2106 работает не очень стабильно, дополнительная регулировка осуществляется распределителем.

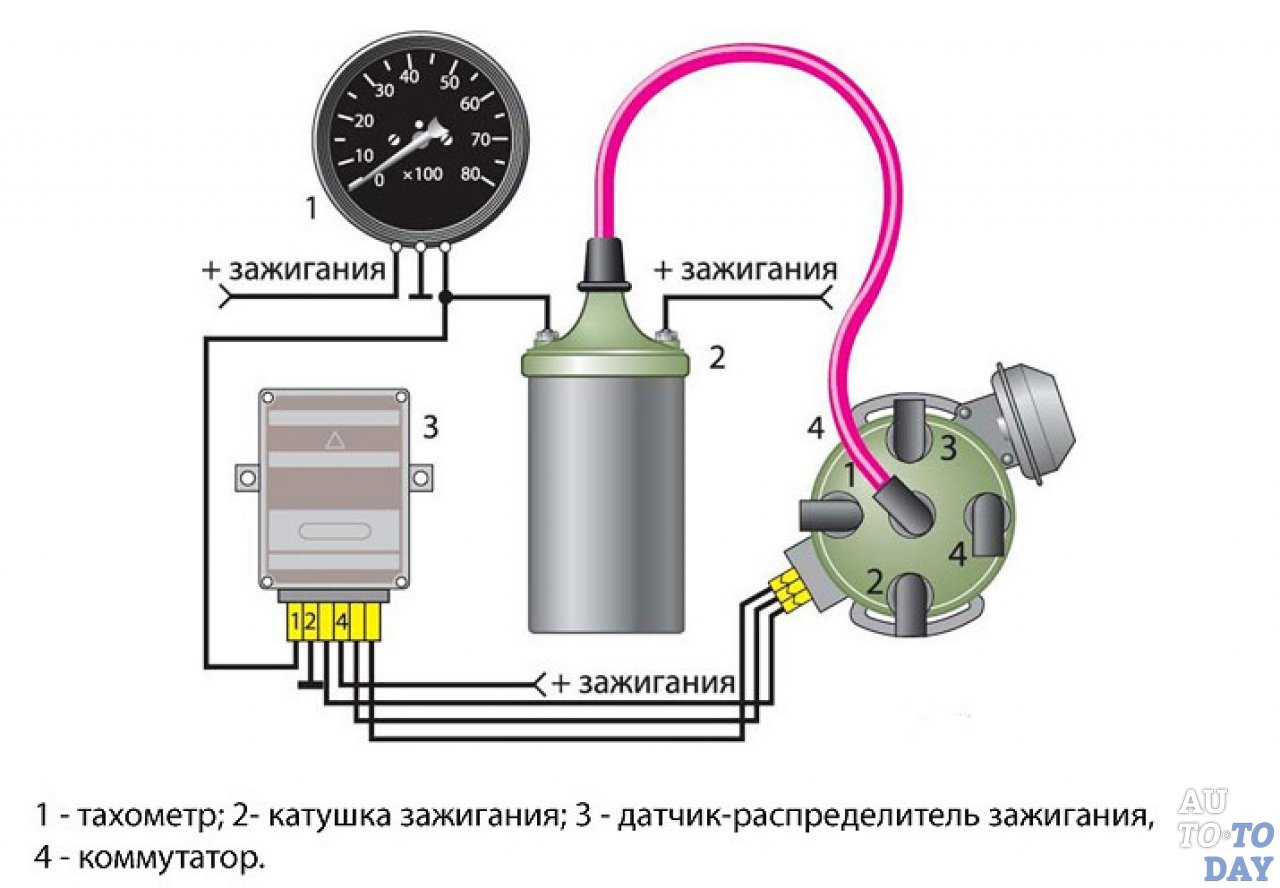

Схема работы бесконтактного прерывателя Лады 2106 очень простая. Во время работы двигателя ВАЗ электрический ток катушки прерывается не контактной группой, а распределителем зажигания.

Такая система является достаточно надежной, поскольку её не может разбалансировать вибрация мотора. К тому же она отлично себя зарекомендовала в условиях сурового климата, где зимой часто бывают достаточно сильные морозы.

Основные недостатки контактного механизма

Главным недостатком заводского механизма является именно присутствие контактной группы. Из-за предрасположенности к окислению контактная группа быстро становится ненадежной. От частой работы двигателя кулачки прерывателя достаточно скоро изнашиваются. Кроме того, прижимные пружины через небольшой промежуток времени теряют свою жёсткость и ослабевают. Из-за большой механической нагрузки подшипник скольжения имеет весьма короткий срок эксплуатации.

Классической Ладе 2106 лучше всего подходит бесконтактное устройство российского производства. По своим параметрам данное зажигание является наиболее приемлемым вариантом для машины семейства ВАЗ. Его установка осуществляется довольно быстро и без особых неудобств. Старый узел зажигания в автомобиле ВАЗ в общем-то весьма надежен, однако не лишен существенного недостатка.

Монтаж бесконтактного устройства

Обычно установка новой бесконтактной системы начинается с демонтажа старого контактного трамблёра. В старом заводском устройстве контакты постоянно пригорают, из-за чего происходят сбои в работе мотора.

Демонтаж старого оборудования.	1. Сначала с крышки старого устройства отсоединяются все электрические провода. Затем на двигателе рисуется метка (стрелка), которая должна совпадать со средней меткой контактного трамблёра.	2. Дальше отсоединяется катушка и откручивается крепёжная гайка.	3. После этого старое контактное устройство снимается.
Монтаж новых элементов.	4. Новый трамблер устанавливается согласно метке, нарисованной на двигателе. Крепится устройство с помощью специальной гайки. Установив крышку, следует подключить комплект проводов.	5. Поскольку катушка от старого устройства не предназначена для нового узла, делается смена катушек. Дальше подключается кабель, соединяющий трамблёр с катушкой.	6. После этого монтируется коммутатор.

Обычно коммутатор располагают в свободном месте, которое находится возле левой фары. Под его установочную пластину сверлят отверстия, после чего устройство крепится при помощи шурупов. Дальше следует обязательно проверить правильность подключения проводов. Для этого можно воспользоваться схемой, которая имеется в комплекте бесконтактного устройства.

Если вы покупаете бесконтактную систему на рынке автозапчастей, вместо оригинального устройства вам могут продать трамблёр от Нивы. Внешне он практически ничем не отличается, но имеет другие технические характеристики. Чтобы машина нормально работала на этом устройстве, следует установить раннее зажигание.

Установка электронного зажигания ВАЗ 2106

Большинство владельцев автомобилей ВАЗ, которые принято называть «классикой», сталкивают с нередкими проблемами с зажиганием. Все дело в том, что, несмотря на общую надежность этого узла автомобиля, он имеет один серьезный недостаток – контактную группу прерывателя, которая имеет сразу массу врожденных недостатков, которые то и дело вызывают проблемы с зажиганием. Если вы устали ремонтировать свою заводскую систему зажигания на своем автомобиле ВАЗ 2106, то задумайтесь над установкой бесконтактной системы зажигания, которая решит большинство ваших проблем.

Отметим, что заменив заводскую систему зажигания на бесконтактную, вы не только сможете больше не испытывать большую часть проблем с зажиганием, но и получите некоторые дополнительные преимущества, в числе которых, большая динамичность транспортного средства, а также более простой пуск двигателя при отрицательных температурах. Так же при запуске большую роль играет датчик холостого хода,о неисправностях которого вы можете получить информацию на нашем сайте.

В чем разница между системой зажигания с бесконтактной передачей электрической искры и заводской системой зажигания?

В отличие от заводской конструкции зажигания, на бесконтактной, для замыкания и размыкания цепи используется открытие и закрытие транзистора выхода. Благодаря такой конструкции, повышается напряжение на свечах транспортного средства, а также искровой заряд начинает выдавать большее количество энергии. Плюс к этому, благодаря такой конструкции, напряжение на электродах свечей автомобиля не падает на при низких оборотах двигателя, что положительно сказывается на пуске двигателя в неблагоприятных условиях.

Также, вы должны иметь ввиду, что, несмотря на то, что катушки заводской системы зажигания и бесконтактной системы зажигания имеют один и тот же набор проводов, вы должны обязательно проверять правильность их подключения, так как не редко катушки бесконтактной системы зажигания разворачиваются на кронштейне на сто восемьдесят градусов.

Что входит в комплект системы передачи электрической искры к системе цилиндров по бесконтактной технологии?

Система передачи электрической искры к системе цилиндров по бесконтактной технологии на «шестерку», состоит из пяти основных компонентов, с которыми вы можете ознакомиться ниже:

1. Бесконтактный трамблер, который выступает распределяющим датчиком зажигания
Данный компонент системы зажигания различается в зависимости от двигателя транспортного средства. Для автомобилей ВАЗ 2106 подходит либо 38.3706, который предназначен для двигателей с объемом от 1,5 до 1,6 литра, либо 38.3706-01, который предназначен для двигателя с объемом 1,3 литра.

2. Коммутатор
Данный компонент предназначен для того, чтобы прерывать электрический ток на катушке зажигания. Это происходит на основе получаемых от распределительного датчика сигналов. Все коммутаторы оснащены функцией отключения электрического тока, при включенном зажигании и неработающем двигателе.

3. Катушечный элемент системы зажигания
В системах передачи электрической искры к системе цилиндров по бесконтактной технологии для автомобилей производства «АвтоВАЗ» шестой серии, применяется катушка с артикулом 27.3705. Ее основная задача, преобразовать ток низкого напряжения, величина которого 12В, в ток очень высокого напряжения, величина которого от 11 до 20 кВ. Это необходимо для того, чтобы пробивать воздушную прослойку между контактами электродов свечей.

4. Набор проводов
Ничего специфического в проводах нет. Единственное, что стоит отметить, так это тот факт, что в большинстве случаев используются провода от бесконтактной системы зажигания автомобиля «Нива».

5. Система свечей для подачи искры в систему цилиндров
Зазор свечей БСЗ автомобиля производства «АвтоВАЗ» шестой серии, составляет от 0,7 до 0,8 миллиметра. Это позволяет пробивать воздушную прослойку и воспламенять горючее вещество в системе цилиндров транспортного средства.

Какие приспособления вам следует подготовить для монтажа БСЗ на «шестерку»?

Чтобы заменить заводскую систему зажигания «шестерки» на систему зажигания с бесконтактной подачей электрической искры, вам необходимо подготовить следующий набор приспособлений:

1. Ключ на восемь, десять и тринадцать.
2. Крестовая отвертка.
3. Электрическая дрель и сверло по металлу, диаметром, который совпадает с диаметром саморезов.
4. Два самореза.

Установка бесконтактной системы зажигания ВАЗ 2106

Монтаж системы зажигания с бесконтактной подачей электрической искры в систему цилиндров, следует производить только после того, как трамблер будет полностью отрегулирован.

Ниже вы можете прочитать базовую информацию по технологии монтажа БСЗ на машины производства «АвтоВАЗ» шестой серии:

1. Первым делом, вам нужно снять с трамблера его крышку, к которой крепятся электрические провода высокого напряжения.

2. Далее вы должны демонтировать с крышки трамблера указанные выше электрические провода.

3. За счет коротких включений стартерной системы, необходимо выставить линию резистора, которая должна быть перпендикулярной по отношению к двигателю. После того, как вы выставите направление резистора, вам больше нельзя будет проворачивать коленчатый вал мотора транспортного средства, пока не будет завершена вся работа.

4. На правой стороне корпуса трамблера есть пять меток, которые служат для правильной регулировки зажигания. Чтобы поставить новый трамблер правильно, следует сделать отметку на моторе машины в месте, напротив средней метки старого трамблера.

5. Теперь нужно произвести отключение провода, который соединяет катушку и трамблер, а также ключом на тринадцать выкрутить гайку трамблера, которая закрепляет его и произвести демонтаж.

6. Далее нужно установить новый трамблер. Для этого вам следует снять с него крышку и вставить в мотор, согласно метке, которую вы поставили ранее.

7. После того, как трамблер расположился на своем штатном месте и отрегулирован по метке, вам необходимо закрепить его при помощи гайки.

8. После этого устанавливаем на законное место крышку, которая предназначается трамблеру, который был установлен на предыдущем шаге. Как только крышка смонтирована, необходимо произвести подключение к ней электрических проводов высокого напряжения.

9. Следующим шагом, вы должны произвести смену катушек, так как катушка от традиционной системе зажигания не подойдет системе зажигания с бесконтактной подачей электрической искры в систему цилиндров.

10. Далее вам необходимо подключить все штатные провода к смонтированной катушечной системе зажигания. Очень важно не забыть подключить трех штырьковый электрический провод высокого напряжения, который соединяет трамблер и катушку.

11. Теперь нужно установить коммутатор. Прозе всего его разместить в свободной зоне, которая рассоложена между левой фарой и омывателем. Чтобы его закрепить, просверливаем под его уши отверстия электрической дрелью и закрепляем их на саморезы. Не забудьте подключить его к системе зажигания соответствующим проводом.

12. Далее вы должны проверить, правильно ли подключены все провода. Ориентироваться нужно на схему, которая идет в комплекте поставки бесконтактной системы зажигания, а также имеется в сервисной книжке на транспортное средство.

Разновидности тюнинга двигателя ВАЗ 2106: расточка блоков, турбина, 16 клапанный двигатель

Тюнинг двигателя ВАЗ 2106 увлекательное, но в то же время затратное занятие. В зависимости от преследуемых целей и финансовых возможностей двигатель можно модифицировать под конкретные цели, от простого увеличения объема без принципиальных изменений конструкции агрегата до установки турбины.

Тюнинг двигателя ВАЗ 2106

ВАЗ «шестерка» начала выпускаться еще в 1976. Эта модель давно устарела как внешне, так и по техническим характеристикам. Однако и по сей день существует множество приверженцев эксплуатации таких автомобилей. Одни владельцы стараются сохранить автомобиль в первозданном виде, другие оснащают его современными узлами и механизмами. Одним из основных узлов, подвергающихся тюнингу, является двигатель. Именно на его улучшениях мы и остановимся подробнее.

Расточка блока цилиндров

Двигатель ВАЗ 2106 не выделяется своей мощностью, ведь он колеблется от 64 до 75 л.с. С. объемом от 1,3 до 1,6 литра в зависимости от установленного силового агрегата. Одной из самых распространенных модификаций двигателя является расточка блока цилиндров, позволяющая увеличить внутренний диаметр цилиндров и мощность. Процесс растачивания включает удаление слоя металла с внутренней поверхности цилиндров. Однако нужно понимать, что чрезмерное растачивание приведет к истончению стенок и снижению надежности и ресурса мотора. Так, стоковый силовой агрегат объемом 1,6 литра и диаметром цилиндра 79 мм можно расточить до 82 мм, получив объем 1,7 литра. При таких изменениях показатели надежности практически не ухудшатся.

Блок двигателя ВАЗ 2106 имеет диаметр цилиндра 79мм

Любители экстрима могут увеличить цилиндры до 84 мм на свой страх и риск, ведь никто не знает, сколько прослужит такой мотор.

Процесс растачивания осуществляется на специальном оборудовании (сверлильном станке), хотя есть умельцы, которые проводят эту процедуру чуть ли не в гаражных условиях, при этом точность остается сомнительной.

Блок цилиндров растачивается на специальном оборудовании

В конце процедуры в блок вставляются поршни, которые по своим характеристикам соответствуют новым размерам цилиндров. В целом бурение блоков состоит из следующих основных этапов:

1. Демонтаж двигателя с автомобиля.
2. Полная разборка силового агрегата.
3. Расточка блока цилиндров по нужным параметрам.
4. Сборка механизма с заменой поршней.
5. Установка двигателя на автомобиль.

Видео: как растачивать блок цилиндров

растачивание блока цилиндров

Замена коленвала

На двигатель ВАЗ «шестерка» стоит ВАЗ 210 3 коленвал с поршнем ход 80 мм. Помимо увеличения диаметра цилиндров можно увеличить ход поршня, тем самым форсировав двигатель. Для рассматриваемых целей мотор комплектуется коленчатым валом ВАЗ 21213 с ходом поршня 84 мм. Таким образом, удастся поднять объем до 1,65 литра (1646 куб.см). Кроме того, такой коленвал имеет восемь противовесов вместо четырех, что положительно сказывается на динамических характеристиках.

Установка коленчатого вала от ВАЗ 21213 на «шестерку» позволяет увеличить ход поршня и увеличить мощность двигателя

Подробнее об установке и ремонте коленчатого вала: https://bumper.guru/klassicheskie-modeli-vaz/dvigatel/kolenval-vaz-2106.html

Доработка системы впуска и выпуска

Модернизация цилиндра головку и коллекторы при желании может выполнить любой, кто владеет «шестеркой» или другой классической жигулевской моделью. Основная преследуемая цель — увеличение мощности. Достигается снижением сопротивления при подаче топливно-воздушной смеси на входе, т. е. устранением шероховатости. Для проведения процедуры ГБЦ необходимо демонтировать с автомобиля и разобрать. После этого узел рекомендуется промыть. Для этих целей можно использовать современные средства или обычный керосин, солярку. Из необходимого списка инструментов и материалов вам понадобится:

• дрель с возможностью регулировки скорости вращения;
• дрель;
• гибкий стержень;
• шашки;
• шкурки разной зернистости;
тряпки
• ;
• суппорта;
• выпускной клапан и комплект шайб для расточки более 32 мм;
• графитовая смазка;
• тиски.

Впускной коллектор

Процедуру доработки впускного тракта лучше начинать с коллектора, через который потом будут растачивать каналы в ГБЦ. Мы работаем следующим образом:

1. Зажимаем коллектор в тиски, на дрель или подходящую насадку наматываем тряпку, а поверх нее — наждачную бумагу зернистостью 60–80 внахлест.

   Для удобства работы коллектор устанавливаем в тиски

2. Зажимаем сверло наждачной бумагой в дрель и вставляем в канал коллектора.

   Обматываем дрель или другое подходящее приспособление наждачной бумагой, помещаем в коллектор и растачиваем

3. Проточив первые 5 см, меряем диаметр с выпускным клапаном.

   Измерение диаметра канала с помощью выпускного клапана

4. Так как каналы коллектора изогнуты, то для выворачивания необходимо использовать гибкий стержень или топливный шланг, в который вставляем сверло или подходящий инструмент с наждачной бумагой.

   Топливный шланг можно использовать для сверления каналов на изгибах.

5. Обрабатываем коллектор со стороны установки карбюратора. После шлифовки с зернистостью 80 используйте наждачную бумагу с зернистостью 100 и снова пройдитесь по всем каналам.

   Коллектор со стороны карбюраторной установки также обрабатывается фрезами или наждачной бумагой

Доработка ГБЦ

Помимо впускного коллектора необходимо доработать каналы в головке самого блока, так как между коллектором и ГБЦ имеется ступенька, препятствующая свободному прохождение топливно-воздушной смеси в цилиндры. На классических головках этот переход может достигать 3 мм. Доработка головки сводится к следующим действиям:

1. Чтобы определить, где снимать часть металла, наносим смазку или пластилин на плоскость головки в местах прилегания коллектора. После этого будет хорошо видно, где и сколько сточить.

   После разметки каналов ГБЦ пластилином или смазкой приступаем к удалению лишнего материала

2. Сначала немного обрабатываем, чтобы клапан вошел. Затем продвигаемся глубже и стачиваем направляющую втулку.

   Сначала немного углубляемся в канал, потом больше

3. Пройдя все каналы полируем их со стороны седел клапанов. Эту процедуру проводим аккуратно, чтобы не поцарапать сами седла. Для этих целей удобно использовать зажатую в дрели фрезу. Кроме того, нужно следить, чтобы канал немного расширялся в сторону седла.

   Полируем каналы со стороны седел клапанов, делая их слегка коническими

4. В конце обработки должно получиться так, чтобы клапан свободно проходил в канал.

Подробнее о диагностике и ремонте ГБЦ: https://bumper.guru/klassicheskie-modeli-vaz/grm/poryadok-zatyazhki-golovki-bloka-cilindrov-vaz-2106.html

Дополнительно к расточке каналы, ГБЦ можно доработать, установив тюнингованный распредвал. Чаще всего автовладельцы устанавливают вал от ВАЗ 21213, реже – спортивные элементы эстонского типа и им подобные.

Для изменения фаз газораспределения на ВАЗ 2106 и улучшения работы двигателя установите распредвал от ВАЗ 21213

Замена штатного распредвала дает возможность изменить фазы газораспределения. В результате цилиндры двигателя лучше заполняются горючей смесью, а также очищаются от выхлопных газов, что увеличивает мощность силового агрегата. Распределительный вал меняется так же, как и при обычном ремонте, т.е. никаких специальных инструментов не требуется.

Видео: доработка ГБЦ и впускного коллектора

Доработка каналов ГБЦ со всеми нюансами \ Доработка ГБЦ

Выпускной коллектор

Суть доработки выхлопа коллектор такой же как и на впуске. Разница лишь в том, что швеллер нужно заточить не более чем на 31 мм. На выпускной коллектор многие не обращают внимания, потому что он из чугуна и трудно поддается механической обработке, но все же возможно. Следует учитывать, что канал коллектора должен быть немного больше в диаметре, чем в головке. В самой ГБЦ выполняем шлифовку описанным выше способом, причем втулки рекомендуется стачивать на конус.

Выпускной коллектор доработан так же, как и впускной

Система зажигания

При серьезном подходе к доработке силового агрегата не обойтись без установки бесконтактной системы зажигания (БСЗ) вместо традиционной контактной один. БСЗ имеет ряд неоспоримых преимуществ:

• более мощная искра;
• точное размыкание цепи зажигания;
• высокая надежность и долговечность.

Оснащение ВАЗ 2106 бесконтактным зажиганием делает работу двигателя более стабильной, избавляет от необходимости периодической регулировки постоянно горящих контактов, так как в БСЗ их просто нет. Вместо контактной группы используется датчик Холла. Важным моментом является то, что зимой двигатель с бесконтактным зажиганием заводится гораздо легче. Для установки на «шестерку» БСЗ потребуется приобрести комплект, состоящий из следующих элементов: трамблер

• ;
• свеча зажигания;
• провода высоковольтные;
• катушка зажигания;
• переключатель;
• проводка.

Комплект бесконтактного зажигания состоит из таких основных элементов, как трамблер, катушка, провода, свечи и выключатель

Подробнее о системе бесконтактного зажигания ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/elektronnoe-zazhiganie-na-vaz-2106.html

Последовательность действий для замена контактной системы зажигания на БСЗ выглядит следующим образом:

1. Демонтируем старые свечные провода и крышку распределителя зажигания. Вращением стартера устанавливаем бегунок распределителя перпендикулярно оси автомобиля так, чтобы он указывал на первый цилиндр двигателя.

   Перед снятием старого распределителя устанавливаем бегунок в определенное положение

2. На блоке двигателя в месте установки распределителя ставим маркером метку, чтобы при установке нового распределителя хотя бы примерно установить необходимый угол опережения зажигания.

   Чтобы проще было выставить зажигание на новом трамблере, делаем метки на блоке

3. Снимаем трамблер и меняем на новый из комплекта, установив бегунок в нужное положение, и сам трамблер — по меткам на блоке.

   Меняем старый трамблер на новый, установив ползунок в нужное положение

4. Откручиваем гайки проводки на катушке зажигания, а так же крепление самой катушки, после чего заменяем деталь на новенький.

   Замена катушек зажигания

5. Крепим выключатель, например, возле левой фары. Подключаем клемму черным проводом от жгута проводов к массе, а разъем вставляем в сам выключатель.

   Выключатель установлен возле левой фары

6. Вставляем ответную часть проводки в трамблер.
7. Оставшиеся два провода подключаются к катушке. Провода, которые были сняты со старого элемента, также подключаются к контактам новой катушки. В итоге должно получиться, что на контакте «В» будут зеленый и синий с полосой, а на контакте «К» — коричневый и сиреневый провода.

   Подключаем провода к катушке по инструкции

8. Меняем свечи.
9. Устанавливаем крышку распределителя и подключаем новые провода согласно номерам цилиндров.

После установки БСЗ потребуется отрегулировать зажигание на ходу автомобиля.

Карбюратор

На ВАЗ 2106 чаще всего применялся карбюратор Озон. В качестве доработки силового агрегата многие автовладельцы оснащают его другим устройством – ДААЗ-21053 («Солекс»). Этот агрегат экономичен и обеспечивает лучшую динамику автомобиля. Чтобы двигатель развивал максимальную мощность, иногда вместо одного устанавливают два карбюратора. Таким образом удается добиться более равномерной подачи смеси топлива и воздуха в цилиндры, что влияет на увеличение крутящего момента и повышение мощности силовой установки. Основными элементами и узлами для такого переоборудования являются:

• два карбюратора Solex или Ozone;
• Пара впускных коллекторов от Оки;
• шланги, тройники, дроссельные заслонки.

Установка двух карбюраторов на ВАЗ 2106 обеспечивает лучшую динамику автомобиля

Все работы сводятся к демонтажу штатного впускного коллектора и установке двух новых, при этом последние подгоняются так, чтобы они плотно прилегали к головке блока. Модификация коллекторов заключается в удалении выступающих частей с помощью фрезы. После этого карбюраторы монтируются и производится такая же регулировка, т. е. откручиваются регулировочные винты на одинаковое количество оборотов. Для одновременного открытия заслонок в обоих карбюраторах делается скоба, которая будет соединена с педалью акселератора.

Компрессор или турбина на «шестерку»

Увеличить мощность двигателя можно установив компрессор или турбину, но сначала нужно разобраться, что для этого потребуется. В первую очередь нужно понимать, что в силу особенностей конструкции на карбюраторный двигатель установить турбину можно, но достаточно проблематично. Нюансы заключаются как в больших материальных, так и во временных затратах. Наиболее важные моменты, о которых стоит подумать при оснащении автомобиля турбиной:

1. Обязательна установка интеркулера. Эта часть является своеобразным радиатором, в ней охлаждается только воздух. Так как турбина создает высокое давление и воздух нагревается, для получения эффекта установки его необходимо охлаждать. Если интеркуллер не использовать, то эффект будет, но гораздо меньше.

   При оснащении машины турбиной также потребуется интеркулер.

2. Оснащение карбюраторного двигателя турбиной – опасное мероприятие. По опыту автовладельцев, занимающихся такими доработками, может «грохнуть» выпускной коллектор, который слетит с капота. Поскольку на инжекторном двигателе впуск имеет другой принцип, то турбина для этого двигателя является более предпочтительным вариантом, хотя и дорогим.
3. Из второго пункта следует третий — нужно будет переделывать двигатель в инжекторный или ставить такой.

Установка турбокомпрессора на автомобиль требует больших финансовых вложений.

Если вы не такой заядлый автогонщик, то вам стоит посмотреть в сторону компрессора, который имеет следующие отличия от турбины:

1. Не развивает повышенное давление.
2. Нет необходимости устанавливать интеркулер.
3. Можно оснастить ВАЗ карбюраторным двигателем.

Для оснащения ВАЗ 2106 рассматриваемым агрегатом потребуется компрессорный комплект – комплект, включающий в себя все необходимое для переоснащения мотора (патрубки, крепеж, нагнетатель и т.д.).

Компрессорный комплект для «классики» состоит из нагнетателя и необходимых компонентов для установки

Изделие устанавливается согласно инструкции производителя.

Видео: установка компрессора на примере «пятерки»

Авто-качалка: Компрессор для карбюратора ВАЗ (под AMAG)

16-клапанный двигатель на ВАЗ 2106

Один из вариантов тюнинга «шестерки» — замена 8 -клапанный двигатель на 16-клапанный, например, от ВАЗ 2112.

1. Для 16-клапанного двигателя устанавливаем инжекторную систему питания.
2. Настраиваем крепление на подушки двигателя (используются классические опоры).
3. Меняем венец на маховике, для чего сбиваем старый, а на его место ставим деталь от ВАЗ 2101 с подогревом. Затем со стороны двигателя на маховике стачиваем буртик (придется обращаться к токарю). Это необходимо для того, чтобы стартер встал на место. По окончании работы с маховиком проводим его балансировку.

   Дорабатываем маховик установкой венца от ВАЗ 2101

4. Подшипник от коленвала ВАЗ 16 нарезаем на коленвал 2101-клапанного двигателя, так как этот элемент является опорой первичного вала коробки передач. Без замены подшипник быстро выйдет из строя.
   На коленвале необходимо заменить подшипник на «копейку»

5. Доработке подлежит и поддон: сминаем ребра жесткости с правой стороны, чтобы двигатель не упирался в балку.

   Поддон нужно отрегулировать, чтобы он не упирался в балку

6. Молотком и кувалдой подгоняем моторный щит под новый блок.

   Моторный щит нужно выправить, чтобы новый двигатель стал нормальным и не упирался в кузов

7. Устанавливаем сцепление от ВАЗ 2112 через переходник с выжимным подшипником от «десятки». Вилка с рабочим цилиндром сцепления осталась родной.
8. Систему охлаждения устанавливаем на свое усмотрение, так как ее еще надо доработать. Радиатор можно поставить, например, от ВАЗ 2110 с подбором соответствующих патрубков от ВАЗ 2121 и 2108, термостат — от «копейки».

   При установке 16-клапанного двигателя придется установить другую конструкцию системы охлаждения
9. По выхлопной системе переделываем штатный выпускной коллектор или изготавливаем выхлоп с нуля.
10. Устанавливаем сцепку, подключаем проводку.

    После установки двигателя монтируем сцепку и подключаем проводку

Из перечисленных пунктов по установке 16-клапанного агрегата можно понять и предварительно оценить свои возможности как в финансовом, так и в техническом плане.
